ESPAÑOL
BÁSICAMENTE
Los aparatos PowerSpot son generadores eléctricos portátiles de baja potencia alimentados por combustión externa,
refrigerados por agua o aire, y prácticamente libres de mantenimiento y averías.
La gama PowerSpot está basada en la generación de electricidad conseguida por
diferencia de temperatura, de tal manera
que si se calienta su base con cualquier
tipo de llama y se refrigera la parte superior con agua o aire, se genera una corriente eléctrica aprovechable, variando la
potencia de cada aparato según sus componentes, el tipo de llama y su intensidad.
Los aparatos PowerSpot generan energía siempre, en cualquier momento y lugar.
Sin averías ni mantenimiento.
Todos ellos pueden cargar teléfonos, pilas y tablets. Todos ellos iluminan intensamente en muy diversos puntos, y todos
ellos están libres de mantenimiento. Todos funcionan con cualquier combustible y todos son muy robustos y portátiles.
Los periféricos de PowerSpot han sido
escogidos o diseñados para soportar las
condiciones más duras. Por ejemplo: las
bombillas PowerSpot pueden sumergirse
en agua un buen rato y seguir luciendo,
pueden golpearse y seguir funcionando,
y se activan desde 3 hasta 30 voltios.
3
Page 4

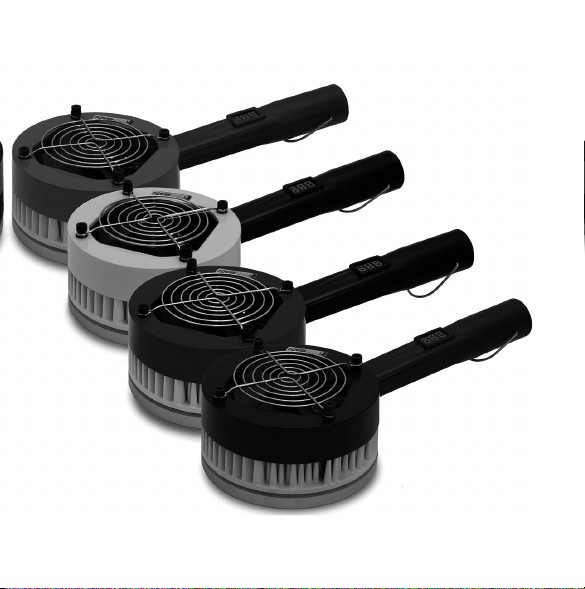

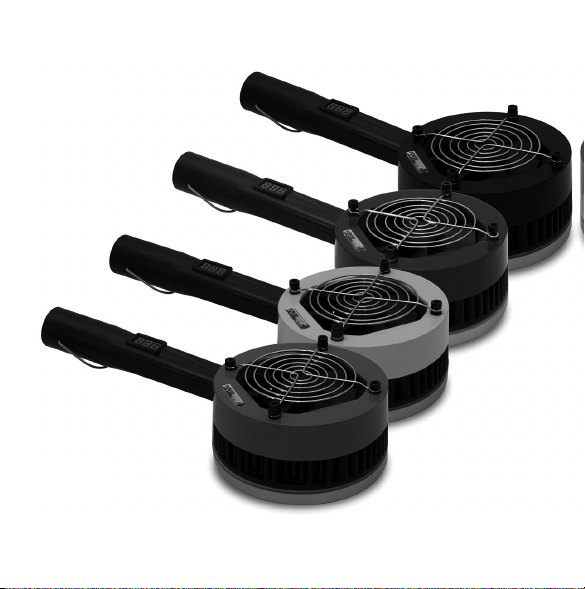

POWERSPOT THERMIX
Especialmente diseñado para iluminar,
cargar y calentar sin necesidad de supervisión.
El Thermix es un aparato robusto que no
necesita supervisión ni mantenimiento y
que puede generar una corriente eléctrica de 15W, suficiente para cargar cualquier teléfono o tablet; que puede nutrir
pilas recargables; que alimenta hasta diez
bombillas LED conectadas en paralelo
(especialmente las proporcionadas por
Powerspot, ajustadas a las capacidades
de este aparato) y que tiene una capacidad calórica de tantos vatios como tenga
la llama que le alimenta. Esto es: expulsa
una corriente de aire de 90 m3/h lejos y
hacia abajo. Puede así elevar la tempera-
4
tura de una sala de unos 25 m3 unos 10oC
sobre la temperatura ambiente.
Este aparato, para funcionar, sólo requiere de un suministro constante de calor (ya sea gas, queroseno, alcohol, una
superficie caliente, etc.) y, una vez establecida la llama, no requiere supervisión,
pues posee un mecanismo interior de
protección de sobrecalentamiento.
El consumo medio es de unos 100 gr de
gas, queroseno o alcohol a la hora. Así,
una botella de un litro de queroseno alimentará el Thermix durante unas 10 horas a pleno rendimiento, o 15 horas de
uso normal.
Page 5
DIRIGIDO A:
Uso constante o viviendas aisladas.
Este aparato ha sido diseñado para instalaciones aisladas, sin acceso a la red eléctrica o que sufren o pueden sufrir cortes
de electricidad, y que necesitan un uso
de varias horas ó constante sin necesidad de supervisión. Una típica vivienda de
no más de diez habitaciones -aislada en
la montaña, o en la nieve, o en una jungla- es el punto ideal para que el Ther-
mix demuestre su capacidad. Calentará
la estancia donde se sitúe, iluminará todas las habitaciones y cargará los aparatos electrónicos de los habitantes apenas
sin ruido y con muy escaso o ningún coste. Y no requiere que se le preste ninguna atención: puede funcionar ininterrumpidamente y sin ningún mantenimiento.
A nivel doméstico es muy útil para iluminar zonas de recreo alejadas de la vivienda principal o como generador eléctrico
de emergencia si la vivienda sufre cortes
de luz. También puede llevarse a habitaciones independientes y, en ellas, prestar su función sin que haya necesidad de
utilizar un grupo electrógeno para cargar
un teléfono o iluminar un solo dormitorio o cuarto de baño.
Asimismo es muy útil para equipos de
ayuda en momentos puntuales, ya para
proveer de electricidad en puntos alejados de la base como para iluminar un
campamento o barracón (hasta quince
distintas habitaciones) sin necesidad de
encender un grupo electrógeno costoso,
ruidoso, contaminante y, a menudo, delicado. Además, su ausencia de mantenimiento permite llevarlo a lugares recónditos sin que nunca necesite ningún tipo
de asistencia post adquisición. Y puesto que no requiere ser rellenado de agua
como el Lanyard ó el Explorer, puede dejarse permanente en uso sin incurrir en el
riesgo de avería por olvido.
En su interior el Thermix alberga un termostato que cortará el flujo de energía
a la salida de 12V cuando se sobrepase
una temperatura determinada, enviando
toda su potencia al ventilador. Esto impide que un exceso de fuego o de carga sobrecaliente el aparato llegando a
quemarlo.
5
Page 6
INSTRUCCIONES DE USO
Este Kit PowerSpot Thermix incluye:
•Un generador Thermix
•Un conector doble
•Dos cables conectores-alargadores con
toma para bombillas E-27
•Dos bombillas PowerSpot Aire de 9W
•Un convertidor 12V a USB 5V-2A
6
1. Colocar el Thermix sobre una llama
mediana. Esto es: de la mitad de diámetro o menos que la base del Thermix. En
unos segundos el ventilador comenzará a moverse. Si la temperatura indicada
en la etiqueta térmica sobrepasa los 90
ºC, se debe retirar, dejar enfriar y volver
a colocarlo sobre una llama menor. Si la
llama es demasiado grande o demasiado pequeña, el Thermix puede tener problemas para arrancar antes de calentarse en exceso.
2. Aunque basta un pequeño fuego
como el proporcionado por un pequeño
quemador de alcohol o queroseno, su
mejor rendimiento se obtiene con llamas
provenientes de quemadores de gas. En
todo caso, se ha de procurar que esta
llama no sobrepase nunca los bordes del
recipiente. En primer lugar porque se somete al aparato a una fatiga de material
innecesaria, y en segundo lugar porque
cualquier llama que exceda el diámetro
del Thermix no ejercerá ningún efecto de
calefacción de su base, pudiendo afectar
al mango plástico.
Page 7
3. Esperar alrededor de dos minutos. El
voltímetro instalado en el mango indica
la intensidad generada. El óptimo es de
12 a 15 voltios y la temperatura indicada
en la etiqueta térmica situada en el costado izquierdo de la cubierta no debe sobrepasar los 75ºC. Si la temperatura indicada es superior a ésta, se está aplicando
un exceso de fuego. El color de las distintas barras de la etiqueta térmica varía
según la temperatura alcanzada. Si la barra está negra, la temperatura es menor o
mayor que la cifra que en ella se indica. Si
está verde o azul, está indicando la temperatura a la que está sometido el disipador del Thermix en ese momento. Pero
un aumento de llama no conlleva necesariamente un aumento de potencia: si
las llamas son excesivas o sobrepasan los
bordes del aparato éste se calentará pero
no generará más vatios.
4. Conectar el aparato deseado. La experiencia nos dictará la llama necesaria.
Para pequeños móviles, ésta es sorprendentemente baja (la llama más pequeña
de un quemador de alcohol). Para máximo rendimiento necesitará un aporte de
unos 2.500 vatios, lo que equivale al fuego grande del quemador pequeño de
una típica cocina de gas doméstica. Con
esta potencia se iluminarán perfectamente las dos bombillas incluidas en este
kit. Al conectar bombillas, móviles, etc, el
voltímetro mostrará un número menor,
pero esto no debe preocuparle: Thermix es un generador eléctrico sin regulación automática, por lo que la intensidad
mostrada disminuye al ir paulatinamente añadiendo carga al circuito. Las bombillas Powerspot Aire lucirán casi al 100%
mientras el voltímetro marque por encima de 8,5 voltios. Si baja de esa cifra, y se
conectaron las bombillas cuando la lectura era de 12v ó superior, o bien se han
conectado demasiadas bombillas, o bien
el fuego es demasiado bajo, o es demasiado alto. Se debe buscar la llama idónea para cada instalación, y se debe procurar siempre que la llama no sobrepase
el perímetro de la base.
7
Page 8
USO Y APLICACIONES
A. Móviles, tablets y pilas recargables:
Se ha de enchufar el pequeño convertidor USB a la toma de 12V hembra alojada
en el extremo del mango del Thermix, y
en la salida USB conectar el aparato deseado. Sin embargo, estos aparatos provocan una caída general de tensión inferior a 6V, por lo que el ventilador bajará
sus revoluciones, refrigerando menos el
conjunto. Así, se debe ajustar la llama
para que la temperatura indicada en la
etiqueta térmica no sobrepase nunca los
90oC. Si esto ocurre, un mecanismo alojado en su interior cortará el suministro
de corriente hacia la toma eléctrica destinando toda la energía al ventilador, que
refrigerará entonces el conjunto hasta los 75oC, momento en que volverá a
suministrar corriente a la demanda. Esto
evita que el aparato y sus componentes
se quemen, pero provoca cortes de corriente que alargan innecesariamente el
tiempo de carga. No es posible iluminar y
cargar al mismo tiempo. Lo ideal es conseguir que Thermix muestre en el voltímetro una cifra cercana a los 12V y entonces conectar el periférico. Lo ideal es
conseguir la menor temperatura posible
con un voltaje remanente siempre mayor a 4,5V.
8
B. Iluminación: Las bombillas LED Aire
diseñadas por PowerSpot se iluminan
con bajo voltaje. Si se utiliza sólo una (o
dos) de ellas, iluminarán con la misma intensidad que una bombilla incandescente de 80W cada una. Una vez conectadas, el voltaje general irá descendiendo
según se añaden bombillas. Las proporcionadas por PowerSpot en este kit lucirán desde que el voltímetro marque 8,5V
hasta los 30V. Sin embargo, si el voltímetro indica 10V o más no intente aumentar esta cifra: sólo provocará calentamiento del conjunto. Sin embargo, están
diseñadas para activarse con menos voltaje del necesario para la mayoría de las
LEDS comerciales, y de esta manera se
pueden conectar en paralelo, a cualquier
distancia (no más de cien metros en total), hasta quince de ellas. Esto permite
iluminar distintas estancias de una misma vivienda simultáneamente (cuantas
más bombillas se añadan a la red, menos
lucirán todas), o llevar luz -vía un sencillísimo cableado- a muy diversas tiendas
de campaña al mismo tiempo y con un
consumo mínimo. Al conectar sucesivas
bombillas el ventilador bajará sus revoluciones, provocando que el aparato se
caliente. En ese momento, el mecanis-
Page 9
mo interruptor entrará en acción al igual
que en el caso anterior, provocando un
“apagón”. Tras un par de minutos volverá a conectarse. Si estos apagones ocurren se deberá, o bien bajar la intensidad
del fuego, o bien desconectar algunas
bombillas.
C. Electrodomésticos: Hoy día exis-
te una multitud de aparatos que funcionan gracias a la toma USB de un ordenador. Cualquier artefacto de estos
funcionará perfectamente conectado al
Thermix. Asimismo, pequeños dispositivos de 12V también podrán ser alimentados. Por ejemplo, pequeñas radios o
ventiladores portátiles. Siempre que se
conecte un aparato USB se debe ajustar
la llama para que la temperatura no sobrepase los 90oC.
D. Calefacción: El Thermix siempre emi-
te una corriente de aire cuando se coloca sobre una superficie caliente y el
ventilador se acciona, pero si se conectan bombillas u otros elementos, el flujo
y la presión de éste serán muy bajos y no
alcanzará para calentar una sala como
la mencionada más allá de 5oC sobre la
temperatura ambiente. Sin embargo, si se
desea calentar una estancia, se debe colocar sobre un fuego controlado (nunca
una hoguera) y vigilar que el voltaje sea
mayor de 12V y menor de 15V. En este
caso, no sólo el aire caliente de refrigeración que surge del disipador será expulsado, sino que la columna de aire caliente de la propia llama del quemador será
impulsada por la corriente de aire. De
esta manera, colocado sobre un quemador normal, se obtendrán alrededor de
2.000-2.500 vatios de energía calórica.
Similar a un calentador eléctrico de convección de 2.500 vatios. (Una llama de
un quemador de alcohol basta para elevar de 10 a 15oC una superficie de 20 m2).
Situado sobre la superficie de una estufa, se debe vigilar que comience a girar.
En este caso las revoluciones serán menores, pero aun así enviará aire caliente
a la estancia
9
Page 10
PRECAUCIONES
A. Nunca desatornillar ni aflojar los tornillos de la tapa ni los interiores. Pues
han sido ajustados dinamométricamente
para conseguir un rendimiento máximo.
Si se manipulan los tornillos de la tapa, el
Thermix se desajustará. Si se manipulan
los del interior, se desajustará y las placas
termoeléctricas alojadas en su interior se
deteriorarán irremediablemente.
B. Nunca sumergir. La junta de mica que
separa la placa caliente del resto del conjunto no es estanca, por lo que puede permitir el paso del agua, que estropeará las
placas termoeléctricas. En el interior del
aparato hay una serie de componentes
electrónicos que no toleran ser mojados.
C. No enfriar súbitamente, ya sea su-
mergiendo la base en agua o vertiendo
hielo o agua fría en su interior.
D. No Introducir objetos extraños en el
ventilador.
E. El usuario debe asegurarse de que la
fuente de calor utilizada cumple con las
reglamentaciones de calidad y seguridad
pertinentes.
10
F. Al comenzar su uso, utilizar una llama
pequeña hasta que el ventilador comien-
ce a girar. El aire que surge del aparato disipa en gran medida el calor proveniente de la llama hacia el mango. Si se
utiliza una llama grande y el ventilador
aún no está girando, aunque el mango es
de poliamida ignífuga puede quemarse.
G. La superficie del aparato puede estar
muy caliente.
H. No permita que el aparato sea usado o
supervisado por niños.
I. No deposite el aparato sobre superficies sensibles al calor. Al retirarlo de la
fuente de calor el Thermix seguirá generando electricidad durante unos minutos,
al tiempo que el ventilador seguirá girando. La superficie inferior mantendrá muy
alta temperatura durante algunos minutos.
J. Nunca toque personas, objetos o animales con el Thermix cuando éste haya
sido sometido a una fuente de calor: la
temperatura de la placa inferior puede
alcanzar los 400oC, pudiendo provocar
serias quemaduras e intensísimo dolor.
Page 11
MANTENIMIENTO
Si se va a dejar a la intemperie, colocarlo
hacia abajo, de manera que no caigan objetos extraños entre las aspas del ventilador.
SUGERENCIAS
Thermix puede funcionar perfectamente colocado sobre superficies calientes
como una barbacoa, una plancha caliente, una estufa o una placa vitrocerámica.
De hecho, se requiere menos calor que
con una llama directa ya que éste llegará muy disipado calentando muy regularmente toda la base del aparato.
Colocado sobre una estufa, y siempre
que se inicie el giro del ventilador, provocará que la columna de aire caliente
sea enviada a toda la habitación en lugar
de directamente al techo, aumentando
la eficiencia de la estufa y contribuyendo
sensiblemente al ahorro de combustible.
Antes de ponerlo sobre el fuego, siempre revisar que nada impida el giro de las
aspas del ventilador. Para limpiarlo, pasar
un paño suave por su superficie.
Sobre una placa vitrocerámica funciona
maravillosamente bien. Aunque puede
parecer un sinsentido utilizar una placa
eléctrica para activar un generador eléctrico, Thermix puede calentar una cocina
utilizando esta fuente de calor si es que
en la sala no se encuentra otro elemento
de calefacción.
Si se utiliza en una barbacoa es mejor
colocarlo sobre una plancha. Proporcionará varios metros cuadrados de iluminación al aire libre merced a un sencilla instalación eléctrica, aunque hay que
procurar que no se salpique de aceites y
grasas que, al entrar en contacto con el
disipador, harán que el olor a aceite quemado persiga al aparato durante largo
tiempo al hacerlo funcionar.
11
Page 12
Thermix puede alcanzar los 20V sobre la
llama adecuada, aunque el voltímetro incluido sólo alcanza a indicar 17,3V. Con
esta tensión el ventilador expulsará una
fuerte corriente de aire, pero su vida se
verá seriamente acortada. Si se va a utilizar como calentador, sugerimos que no
se le deje sobrepasar los 15V si se espera
que se cumplan las 50.000 horas garantizadas por el fabricante.
Idealmente, Thermix provee dos puntos
de luz a 9W ( 1.600 lúmenes). Sin embargo, puede iluminar con una discreta potencia al menos diez puntos, lo que suele ser suficiente para una vivienda aislada.
Se debe tener en cuenta que cada vez
que se añada una bombilla el voltaje se
reducirá un poco, luciendo menos cada
una de ellas. Se obtienen así más puntos
de luz pero con menos intensidad.
12
Todos los generadores termoeléctricos de PowerSpot pueden conectarse
en serie o en paralelo, aumentando así
la potencia total disponible para un mismo circuito. Si se desea realizar una instalación de este tipo, PowerSpot ofrece
el cable periférico adecuado.
Asimismo, todos los generadores
PowerSpot pueden enviar su corriente a
una instalación eléctrica preexistente en
una casa, pudiendo sustituir así un generador de explosión por nuestros aparatos. Para ello, basta enviar la electricidad generada a cualquier enchufe de la
instalación eléctrica para que ésta se inyecte en ella. Sustituyendo las bombillas
ya instaladas por bombillas LED de 12V, o
por las fabricadas por PowerSpot, y desenchufando aquellos aparatos que requieran más de 15W (televisiones, neveras, etc.), se podrá hacer llegar la energía
a cualquier punto de toma de corriente
ya existente en una vivienda.
Page 13
ESPECIFICACIONES TÉCNICAS
THERMIX
∞ Peso: 1.350 gr
∞ Dimensiones: Largo: 316 mm. Alto: 97,5 mm. Ancho: 136,8 mm
∞ Potencia de salida max: 15 W
∞ Voltaje max: 20 V
∞ Amperaje max: 1,9 A
∞ Autonomía: 50.000 h. de uso continuo
∞ Temperatura de funcionamiento: 150
∞ Componentes
• Base: Aluminio 6061
• Placa de aislamiento: Mica 100%
• Disipador y cubierta Aluminio AB 47100
(Si 10.5% - a 13.5 %; Fe 0.7%; Cu 0.9%; Mn 0.05%;
a 0.55%; Mg 0.35; Al Csp 100%)
• Mango Poliamida Ignífuga 6-V0
• Voltímetro Min 3,4 max 17,3
• Ventilador 3,4 V a 20 V
Garantizado 50.000 h @ 12 V
1.500 rpm @ 12 V
Consumo 5 W
Flujo de aire: 90 m3/h
Temperatura del aire: la indicada en la etiqueta
térmica de la cubierta protectora. ( max 95 ºC)
o
C - 400 oC
13
Page 14
• Placas Termoeléctricas: 4
- Tamaño : 35 x 35 x 4 mm
- Voltaje en circuito abierto: 8.3 V
- Resistencia de carga: 2.1 ohms
- Tensión de salida de carga emparejada: 4.15 V
- Corriente de salida de carga emparejada: 1.9 amperios
- Potencia de salida de carga adaptada: 7.9 W
- Flujo de calor a través del módulo: 152 W
- Flujo de calor: 12.4 W/cm²
- Composición: Teluro de bismuto, cerámica y grafito. RoHs free
- Rejilla protectora: Alambre de acero niquelado
- Tornillos: Acero pavonado
• Bombillas: 54 LEDs SMD
Potencia: 9 W
800 lúmenes
50.000 horas
100% instant
Temperatura del color: 5.000 K
De 8,5 a 30 V
RoHs free; Fc; CE; no desechable
14
Page 15
CERTIFICADO DE GARANTÍA COMERCIAL
REQUISITOS PARA
LA VALIDEZ DE LA GARANTÍA:
1. La presente garantía sólo ampara productos oficiales PowerSpot y para beneficiarse de la misma se deberá:
A. En el período preventa, (tienda física
u online), se deberá reflejar el modelo
del aparato y su fecha de adquisición.
B. En el período de Garantía Comercial será requisito imprescindible adjuntar, junto a la presente debidamente cumplimentada y sellada por el
establecimiento, el original de la factura de compra que identifique el modelo del aparato.
2. Los beneficios de la garantía sólo serán válidos si se utilizan los servicios técnicos que PowerSpot, S.L. tiene establecidos en su Red de Asistencia Técnica.
3. El aparato tiene que ser utilizado de
conformidad a las instrucciones que se
detallan en el manual pertinente.
COBERTURA DE LA GARANTÍA
El período de garantía para portes, piezas,
modelo completo y mano de obra es de
2 años. La aplicación de la garantía comienza a partir de la fecha de adquisición.
15
Page 16
EXCLUSIONES DE LA GARANTÍA
•Incumplimiento de cualquiera de los requisitos expresados en el punto anterior.
•Todo componente o accesorio interior
o exterior del aparato que no esté especificado e incluido en este certificado de
garantía
•La puesta en marcha y demostración
del producto.
•Si la avería es producida por incendio,
inundación, agentes meteorológicos,
golpeo, aplastamiento o aplicación de
voltaje o energía inadecuada.
•Los daños por el mal trato, incluso los de
los transportes, que deberán reclamarse en
presencia del personal de la Compañía de
Transportes, por lo que conviene inspeccionar los paquetes antes de confirmar los
albaranes de entrega correspondientes.
16
•Las averías causadas por rotura física,
tales como carcasas, plásticos, esmaltes, cristales, embellecedores y similares.
•Los producidos por mal uso al no atender las instrucciones de mantenimiento y
manejo que se adjuntan con el aparato. El
comprador acepta desde el momento de
la compra la lectura de las instrucciones y
su comprensión, y admite que, de tener alguna duda, consultará con PowerSpot, S.L.
antes de la puesta en marcha del aparato.
•Por la utilización de accesorios no adecuados para el aparato.
•Si el aparato es reparado o manipulado por personal no autorizado por
PowerSpot, S.L.
Page 17
NOTA IMPORTANTE
•La presente Garantía Comercial no
afecta a los derechos de que dispone el
usuario conforme a las previsiones contenidas en la ley 23/2003 de 10 de julio,
de Garantía de Bienes de Consumo (BOE,
de 11 de julio 2013)
•Durante el tiempo que dure la reparación no se abonarán daños y perjuicios
por el tiempo que el aparato esté fuera
de servicio
•PowerSpot, S.L. no se hace responsa-
ble de los daños que un aparato pueda
causar a elementos externos.
•La mera inspección del estado del aparato puede conllevar la destrucción de elementos esenciales para su funcionamien-
to. Si durante esta inspección se detecta
que la avería ha sido causada por cualquiera de los puntos expresados en el
apartado anterior de “exclusiones de la garantía”, los gastos para devolver el aparato
a un estado operativo deberán ser abonados por el cliente, o éste asumirá la devolución del bien en estado no funcional.
•Los productos PowerSpot no han sido
diseñados para ningún “uso crítico”. Uso
crítico significando sistemas de apoyo de
vida, usos médicos, conexiones a dispositivos implantados, transporte comercial, instalaciones o sistemas nucleares o
cualquier otro uso donde el fracaso del
producto pudiese conducir a daño o pérdida de vida o a daño a la propiedad.
17
Page 18
Page 19
Page 20
TABLE OF CONTENTS
BASICALLY ................................................................................................................................. 21
POWERSPOT THERMIX ........................................................................................................... 22
ADDRESSED TO: ....................................................................................................................... 23
INSTRUCTIONS OF USE ......................................................................................................... 24
APPLICATIONS ......................................................................................................................... 26
PRECAUTIONS ........................................................................................................................ 28
MAINTENANCE ........................................................................................................................ 29
SUGGESTIONS ......................................................................................................................... 29
TECHNICAL SPECIFICATIONS ............................................................................................... 31
COMMERCIAL CERTIFICATE OF GUARANTEE ................................................................................ 33
20
Page 21
BASICALLY
PowerSpot devices are portable low
power electric generators fed by external
combustion, cooled by water or air, and
practically maintenance and failure free.
The PowerSpot range is based in the
generation of electricity through a shift
in temperature, in such a way that if the
base is heated with any kind of flame and
the superior part is cooled with water or
air, it generates profitable energy, which
power varies according to the components of each device, the kind of flame
and its intensity.
PowerSpot devices generate energy at all times, at any time and place.
Without failure or maintenance.
All devices can charge phones, rechargeable batteries and tablets. They can also
produce intense light in diverse points
and they are all maintenance free. All
PowerSpot devices work with any kind of
combustible and are robust and portable.
The PowerSpot peripheral devices have
been selected and designed to withstand the toughest conditions. For example: the PowerSpot light bulb can be
immersed in water for a certain period
of time and keep emitting light, they can
be smashed and they keep working, and
they can be activated from 3 to 30 watts.
ENGLISH
21
Page 22
POWERSPOT THERMIX
It has been specially designed to produce light, recharge and heat up and be
left unattended.
Thermix is a robust device that does not
need supervision or maintenance and
that can generate electrical power up
to 15W, enough to charge any phone
or tablet; it also can recharge batteries,
feed up to ten LED light bulbs connected in parallel (especially the ones made
by PowerSpot, which are adjusted to the
capacity of this device) and that have a
heat capacity of as many watts as the
flame that feeds it. This is: it releases airflow of 90 m3/h far and downwards. In
this way, it can increase the temperature
of a room of about 25 m3 at 10oC over the
ambient temperature.
22
This device, in order to work, only requires a constant supply of heat (either
gas, kerosene, alcohol, a hot surface, etc.)
and, once the flame is burning, it can
be left unattended, as it has an interior
mechanism against overheating.
The average consumption is 100 gr of gas,
kerosene or alcohol, per hour. Therefore,
a one-litre bottle of kerosene will feed a
Thermix during 10 hours at full power, or
15 hours of normal use.
Page 23
ADDRESSED TO:
Constant use or isolated homes.
This device has been designed for isolated installations that have no access to
a power network or often experience or
could experience power cuts but need
to function constantly or during several hours unattended. A typical home of
no more than ten bedrooms – isolated
in the mountain, snow or wild forest – is
the ideal location for Thermix to prove its
capability. It will heat up the room where
it is placed; it will light up all the rooms
and charge all the electronic devices
without hardly any noise and at a very
small or any cost. And it can be left unattended: it can work continuously and
without any maintenance.
At a domestic level it is very useful to
light up leisure areas away from the main
dwelling or as an emergency electric
generator if the house often experiences power cuts. It can also be taken to independent rooms and, in them, be used
to charge a phone or light up a room or
a bathroom without the necessity of a
power generator support.
Also, it is very useful as support equipment for punctual situations, either to
provide electricity in points far from the
base or to light up a camping site or barracks (of up to fifteen dierent rooms)
without the need to start an expensive,
noisy, polluting and often delicate power
generator. Its lack of maintenance allows
it to be taken to faraway places without
the need of post purchase maintenance.
Since it does not need to be filled with
water, unlike the Lanyard or Explorer devices, it can be left functioning without
any substantial damage if forgotten.
The Thermix has in its interior a thermostat that will cut the 12V energy flow
when the selected temperature is surpassed, sending all its power to the fan.
This prevents the overheating and burning of the device due to excess of flame
or charge.
23
Page 24
INSTRUCTIONS OF USE
This Kit PowerSpot Thermix includes:
•A Thermix generator
•A double connector
•Two extension-connector cables with inlet for E-27 light bulbs
•Two 9W PowerSpot Air bulb
1. Place the Thermix over a medium
flame. This is: of more or less half the
diameter of the Thermix base. In a few
seconds the fan will start to move. If the
indicated temperature in the thermic label surpasses 90ºC, it must be removed,
let it cool and repositioned over a smaller flame. If the flame is too big or too
small, the Thermix could have problems
to start before overheating.
24
2. Although a small flame from a small
alcohol or kerosene burner is enough,
its best performance is obtained from
the flames of a gas burner. In any case,
it is necessary to avoid that the flame exceeds the diameter of Thermix base or it
will not heat up its base and it could also
burn the plastic handle.
Page 25
3. Wait around 2 minutes. The voltmeter on the handle indicates the generated intensity. The optimum intensity is between 12 and 15 volts and the indicated
temperature on the thermal label located on the left side of the cover should
not surpass the 75ºC. If the temperature
is higher, then it is because there is an excess of flame. The colour of the bars on
the thermal label varies according to the
reached temperature. If the bar is black,
the temperature is inferior or higher to
the figure it indicates. When the bar is
green or blue, it indicates the temperature the Thermix heat sink is at that moment. But an increase of flame does not
mean necessarily an increase of power:
if the flames are excessive or surpass the
edges of the device, this will heat up but
will not generate watts.
4. Connect to the desired device. The
experience will tell us what is the necessary flame. For small mobiles, this is
surprisingly low (such as the smaller
flame of an alcohol burner). For a maximum performance it will need 2,500
watt, which corresponds to the biggest burner on a domestic gas hob. With
this power the two light bulbs included
in this kit will light up. When connecting the bulbs, mobiles etc. the voltmeter will show an inferior number, but do
not worry: Thermix is an electric power
generator without autonomic regulation,
so the intensity shown decreases when
gradually adding charge to the circuit.
The PowerSpot Air light bulbs will shine
almost up to 100% when the voltmeter
marks over 8.5 volts. If it is below this figure, and the light bulbs were connected
when it read 12V or over, there are either
too many light bulbs connected or the
flame is too low or too high. Each installation must have the ideal flame, and we
must be careful that the flame does not
surpass the perimeter of the base.
25
Page 26
APPLICATIONS
A. Mobile phones, tablets and rechargeable batteries: A small USB convert-
er must be connected to the 12v inlet in the tip of the Thermix handle, and
then connect the desired device to the
USB outlet. However, these devices can
provoke a general voltage drop inferior to 6V, therefore the fan will decrease
its revolutions, cooling the device less.
Therefore, the flame has to be adjusted
so the indicated temperature in the thermal label does not surpass 90oC. If this
happens, a mechanism in its interior will
cut the power supply towards the socket addressing all the power towards the
fan, which will cool down the device to
75oC and then it will supply the required
power. This prevents the device and its
components from burning, but provokes
power cuts that expand unnecessarily the charging time. It is not possible to
give light and charge at the same time.
Ideally the Thermix voltmeter should display around 12V and then the peripheral device should be connected. It will be
ideal to achieve the lower temperature
with a remaining voltage above 4.5V.
26
B. Lighting: The LED “AIR” light bulbs de-
signed by PowerSpot light up with a very
low voltage. If you use one (or two), each
will shine with the same intensity than
an 80W normal bulb. Once connected,
the general voltage will gradually drop as
more bulbs are added. The bulbs included in this PowerSpot kit will bright up
from the moment the voltmeter marks
8.5V and until it marks 30V. However, if
the voltmeter marks 10V or more once
they are connected do not try to increase
this figure: it will only provoke a heating
of the device. However, these bulbs have
been designed to work with a smaller
voltage of the necessary for most of the
usual LEDs, and therefore up to fifteen
bulbs can be placed in parallel and at any
distance (no more than hundred meters
in total). This allows lightening up simultaneously dierent rooms in the same
house (the more bulbs added to the network, the lesser they will shine), or take
light – through a very simple wiring – to
several camping tents at the same time
and with minimum consumption. When
connecting consecutive light bulbs the
fan will drop the revolutions, provoking
an overheating in the device. At that moment, the mechanism switch will react
Page 27
in the same way as in the previous case,
provoking a “blackout”. After a few minutes it will reconnect itself. If those blackouts take place, you will either have to
decrease the flame intensity or disconnect some light bulbs.
C. Electrical appliances: Today there are
multiple electrical appliances that work
through a USB connection to the computer. Any of those appliances will work
perfectly if connected to the Thermix.
Also, small 12V devices can also be fed.
For example, small radios or portable
fans. Always when connecting a USB device you must adjust the flame so the
temperature does not surpass 90oC.
D. Heating: Thermix always emit hot air
when placed over a hot surface and the
fan is activated, but if light bulbs or other devices are connected, the airflow and
pressure will be lower and will not be
enough to heat up a room as the aforementioned beyond 5oC over the ambient temperature. However, if you wish
to heat up a room, you must place the
device over a controlled flame (never a
bonfire) and control that the voltage is
between 12V and 15V. In this case, not
only the hot air from the cooling system will be propelled, but also a hot air
column from the burner’s flame will be
released. In this way, placing the device
over a normal burner, you can obtain
around 2,000-2,500V of heat energy.
Similar to a 2,500V electric convection
heater. (A flame from an alcohol burner is enough to increase the temperature
from 10 to 15oC in a 20m2 room). Placed
over a heater, you must control that it
does start spinning. In this case the revolutions will be lower, but it will still release
hot air in the room.
27
Page 28
PRECAUTIONS
A. Never unscrew or loosen up the
screws on the cover or inside the device. They have been fixed with a mi-
cro dynamometer to achieve its maximum performance. If you manipulate
the screws on the cover, the Thermix will
work badly. If the inner screws are tampered, the thermoelectric modules will
break down inevitably.”
B. Never immerse underwater. The mica
joint that separates the hot plate from
the rest of the device is not airtight, so it
could let the water flow, and then damage components inside.
C. Do not cool down suddenly, either by
immersing the base in water or by pouring ice or cold water on top.
D. Do not introduce any objects in the fan.
E. The user must ensure that the heat
source used complies with the relevant
regulations of quality and safety.
28
F. When running for the first time, use
a small flame until the fan starts to spin.
The air that comes up from the device
dispels the heat from the flame towards
the handle. If you use a big flame and
the fan does not spin, despite the handle being made of fireproof polyamide, it
could burn.
G. The surface of the appliance can be
really hot.
H. Do not allow children to use or supervise the device.
I. Do not place the apparatus over heat
sensitive surfaces. When removing from
the heating source, the Thermix will still
generate electricity for a few minutes,
and the fan will still spin. The inferior surface will maintain a high temperature for
a few minutes.
J. Never touch people, objects or animals with the Thermix when this has
been over a heat source: the temperature of the inferior plate could reach
400oC that could provoke serious burns
and acute pain.
Page 29
MAINTENANCE
If the device is going to be left outside,
place it downward, so strange objects
cannot fall over the fan blades. Before
placing it over a flame, please check that
SUGGESTIONS
Thermix can work perfectly by placing it
over hot surfaces such as a barbecue, a
hot iron, a heater or a vitroceramic hob.
In fact, it requires less heat than the one
from a direct flame given that the heat
will be dissipated regularly on the base
of the device.
Placed over a heater, and as long as the
fan starts to spin, a hot air column will be
spread over the whole room instead of
directly to the ceiling, increasing the eciency of the heater and contributing to
fuel economy.
nothing is blocking the fan blades from
spinning. To clean, use a soft cloth over
the surface.
Over a vitroceramic hob the device works
amazingly well. Although it seems a nonsense to use an electric hob to activate
an electric generator, Thermix can heat
a kitchen using this heat source if there
is no other heating device in the room.
If used over a barbecue it is better to
place it over the plate. It will provide several square metres of light in the open air
through a simple electric installation, although it is important to avoid oils and
fats which smell, when getting in contact
with the heat sink, will stay on the device
for a long time when using it.
29
Page 30
Thermix can reach 20V over the ade-
quate flame, although the voltmeter included can only indicate up to 17.3V. With
this tension the fan will release a powerful heat air stream, but its life will be severely shortened. If it is going to be used
as a heater, we suggest that it does not
surpass the 15V if you desire to fulfil the
50,000 hours guaranteed by the manufacturer.
Ideally, Thermix provides two 9W light
points (1,600 lumens). However, it can
slightly light up at least ten points, which
is usually enough for a family house. You
must take into account that every time
you add a light bulb the voltage will be
reduced slightly, and each light bulb will
shine less. Therefore you will have more
light points but with lower intensity.
30
All the PowerSpot thermoelectric generators can be connected in a series or
in parallel, increasing therefore the total available power for the same circuit.
If you wish to fit this kind of installation,
Powerspot oers the adequate peripheral cable.
Also, all the PowerSpot generators can
send power to a pre-existent electrical installation in a house. For that, the
generated electricity can be sent to each
socket of the electrical installation so this
is fed by it. Substituting light bulbs already installed by 12V LED bulbs, or by
the ones manufactured by PowerSpot,
and unplugging those devices that require more than 15W (TV sets, fridges
etc.), the power will reach any socket already existing in a house.
Page 31
TECHNICAL SPECIFICATIONS
THERMIX
∞ Weight: 1,350 gr
∞ Dimensions: Length= 316 mm; Height= 97.5 mm Width=136.8
mm
∞ Max. power release: 15 W
∞ Maximum Voltage: 20 V
∞ Maximum Amperage: 1,9 A
∞ Autonomy: 50.000 hours of continuous use
∞ Operation temperature: Between 150oC and 400oC
∞ Components:
• Base: Aluminium 6061
• Isolation plate: Mica 100%
• Dissipater and surface: Aluminium AB 47100
(Si 10.5% - a 13.5%; Fe 0.7%; Cu 0.9%; Mn 0.05%;
a 0.55%; Mg 0.35; Al Csp 100%)
• Handle: Fireproof polyamide 6-V0
• Voltmeter: Min 3.4 max 17.3
• Fan: 3.4 V to 20 V
Guaranteed 50,000 h @ 12 V
1,500 rpm @ 12 V
Consumption 5 W
Air flow: 90 m3/h
Air temperature: the indicated in the thermal
label on the protecting cover (max 95oC)
31
Page 32
• Thermoelectric plates: 4
- Size: 35 x 35 x 4 mm
- Voltage of the open circuit: 8.3 V
- Load resistance: 2.1 ohms
- Output voltage of load pairing: 4.15 V
- Output current of load pairing: 1.9 amps
- Output voltage of adapted load: 7.9 W
- Heat airflow through the module: 152 W
- Heat flow: 12.4 W/cm2
- Composition: Bismuth telluride, ceramic and graphite. RoHs
free.
- Protecting grid: Nickel-plated steel wire
- Screws: Blued steel
• Light bulbs: 54 LEDs SMD
Power: 9 W
800 lumens
50.000 hours
100 % instant
Colour temperature: 5.000 K
From 8.5 to 30 V
RoHs free; Fc; CE; non-disposable
32
Page 33
COMMERCIAL CERTIFICATE OF GUARANTEE
REQUIREMENTES FOR THE
VALIDITY OF THE GUARANTEE:
1. The present guarantee only covers
PowerSpot ocial products and to benefit from it, it must fulfil the following requirements:
A. Reflect the device model and date
of acquisition in the period of pre-sale
(physical shop or online shop).
B. In the period of Commercial Guarantee it will be an ESSENTIAL REQUIREMENT to attach the present
COMMERCIAL GUARANTEE properly filled and stamped by the shop and
the original invoice of purchase identifying the model of the device.
2. The benefits of the guarantee will only
be valid if you use the technical services
that PowerSpot S.L. has established in its
Network of Technical Services.
3. The device must be used according to
the instructions that are detailed in the
pertinent manual of use.
GUARANTEE COVER
The period of the guarantee for parts or
whole model, labour and shipping is 2
years. The application of the guarantee
starts from the date of purchase.
33
Page 34
EXCLUSIONS OF THE GUARANTEE
•The non-fulfilment of any of the requirements expressed above.
•All component or interior or exterior accessory from the device that is not specified
or included in this certificate of guarantee.
•The start up and demonstration of the
product.
•If the failure is produced by fire, flood,
meteorological agents, impact, crushing
or the application of inadequate voltage
or power.
•The damages due to bad handling, even
in transport, will be claimed in presence
of the sta from the shipping company, therefore it is essential to check the
packages before signing the corresponding delivery note.
34
•The damages caused by physical break
on the casing, plastic, paint, glass, trims
and similar.
•The damages produced by bad handling due to not reading properly the instructions of use and maintenance attached to the device. The buyer agrees
at the moment of purchase the reading
of the instructions and its understanding,
and admits that, if having any doubt, will
ask PowerSpot, S.L. before starting up
the device.
•Due to the use of accessories not appropriate for this device.
•If the device is repaired or manipulated by sta non authorized by Power-
Spot, S.L.
Page 35
IMPORTANT NOTE
•The present Commercial Guarantee
does not aect the rights the user has
regarding the regulations contained in
the Law 23/2003 of July 10, of Consumer Goods Guarantee (BOE, July 11, 2013)
•During the time the repair lasts no damages or liabilities will be paid for the time
the device is out of service.
•PowerSpot S.L. is not responsible for
the damage that the device could cause
in external elements.
•The mere inspection of the state of the
device could entail the destruction of the
essential elements for its use. If during
the inspection the technician detects the
damage has been caused by any of the
points expressed in the previous section
of “exclusions of the guarantee”, the expenses to return the device to an operative state will be payable by the client, or
the client will assume the devolution of
the device in a non functional state.
•The PowerSpot products have not
been designed for any “critical use”.
Critical use meaning life support systems, medical uses, connections to implemented devices, commercial transport, nuclear installations or systems or
any other use where the product failure
could lead to damage or the loss of a life
or property damage.
35
Page 36
Loading...
