Page 1
Power Spot 3 Q5 V1
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Bestellnummer: 42573
HANDBUCH
DEUTSCH
Page 2
Bestellnummer: 42573
Power Spot 3 Q5
Inhaltsverzeichnis
Warnung .............................................................................................................................................................................. 2
Sicherheitshinweise ....................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ............................................................................................................................. 4
Montage ......................................................................................................................................................................... 4
Netzanschlüsse .............................................................................................................................................................. 6
Rückgabe ....................................................................................................................................................................... 6
Reklamationen .............................................................................................................................................................. 6
Beschreibung des Geräts ................................................................................................................................................ 7

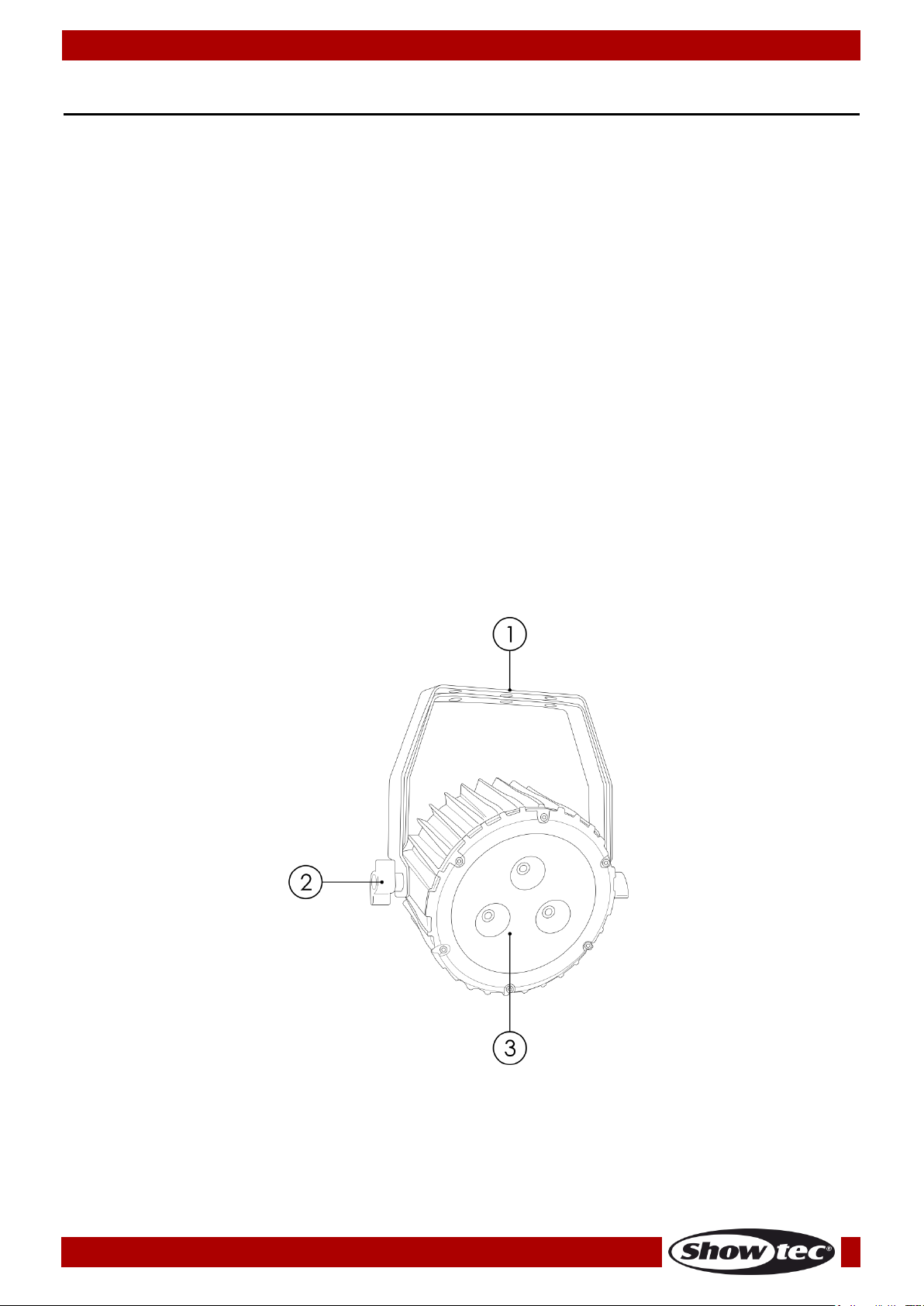

Vorderseite ..................................................................................................................................................................... 7

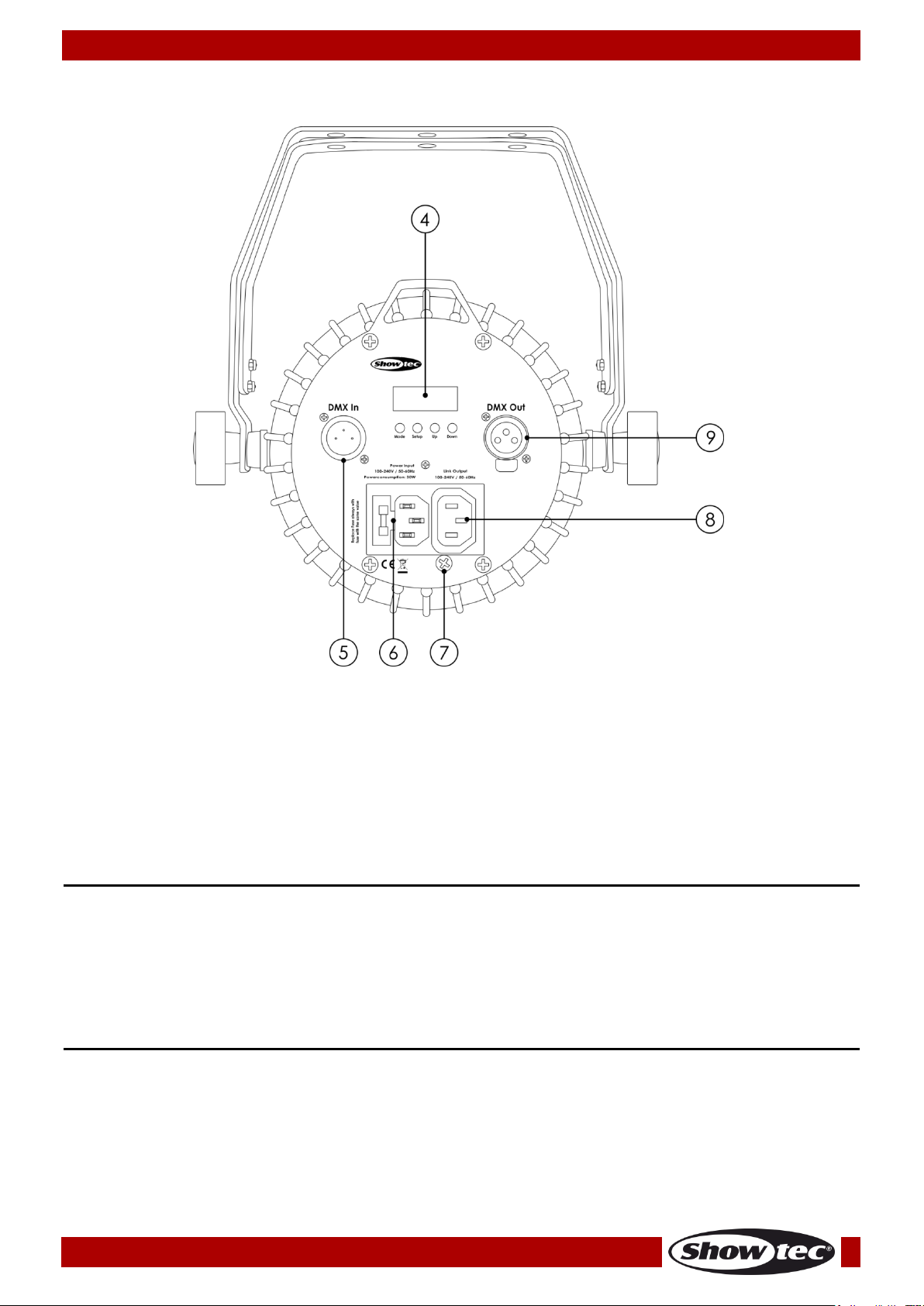

Rückseite ........................................................................................................................................................................ 8
Installation ........................................................................................................................................................................... 8
Setup und Betrieb .............................................................................................................................................................. 8
Steuerungsmodi ............................................................................................................................................................ 9
Ein Power Spot (voreingestellte Programme, Automodus und manueller Modus) ...................................... 9
Ein Power Spot (Musiktaktung) ................................................................................................................................ 9
Mehrere Power Spots (Master/Slave-Steuerung) ................................................................................................ 9
Mehrere Power Spots (DMX-Steuerung) ..............................................................................................................10

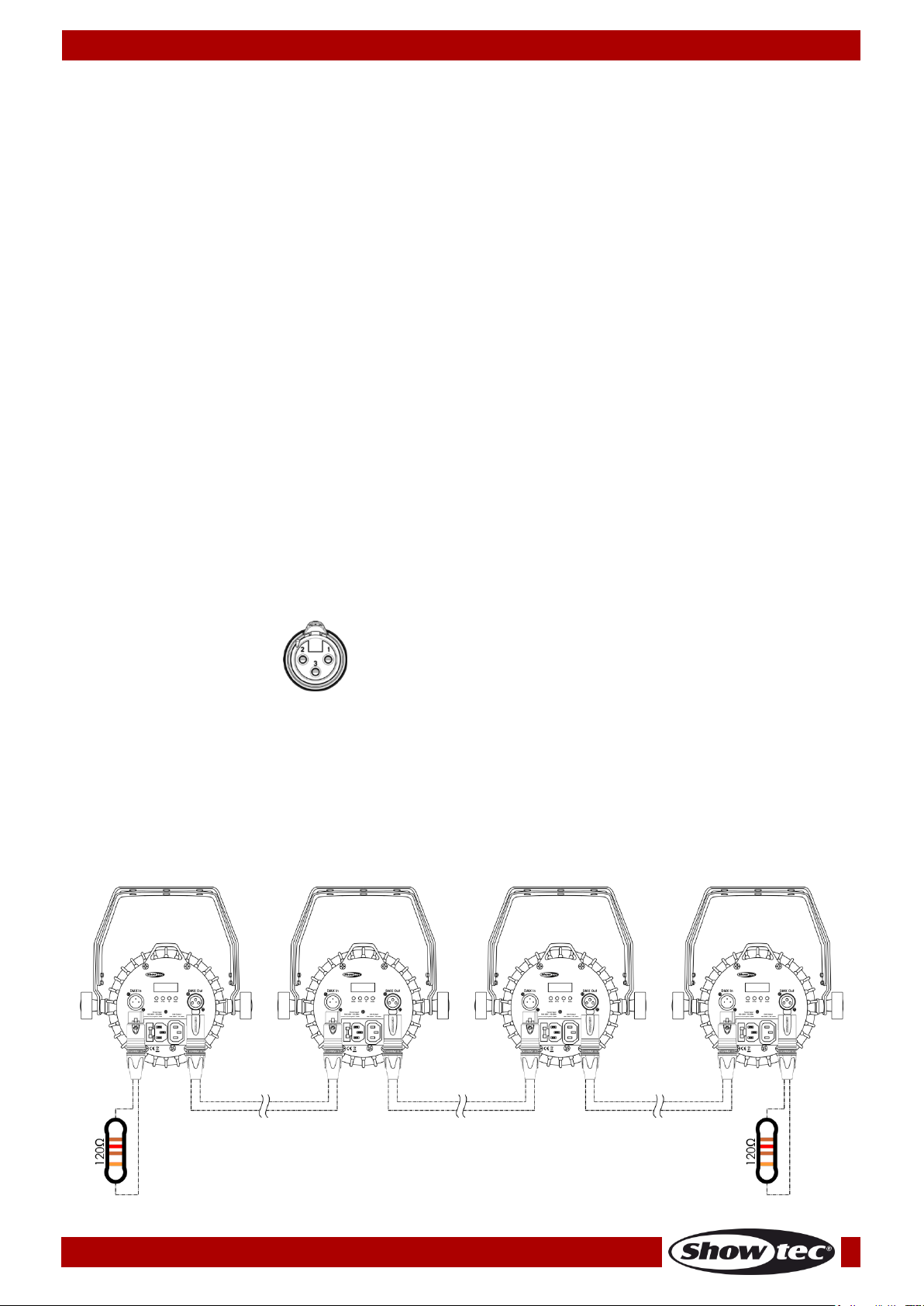

Verbinden der Geräte ...............................................................................................................................................11

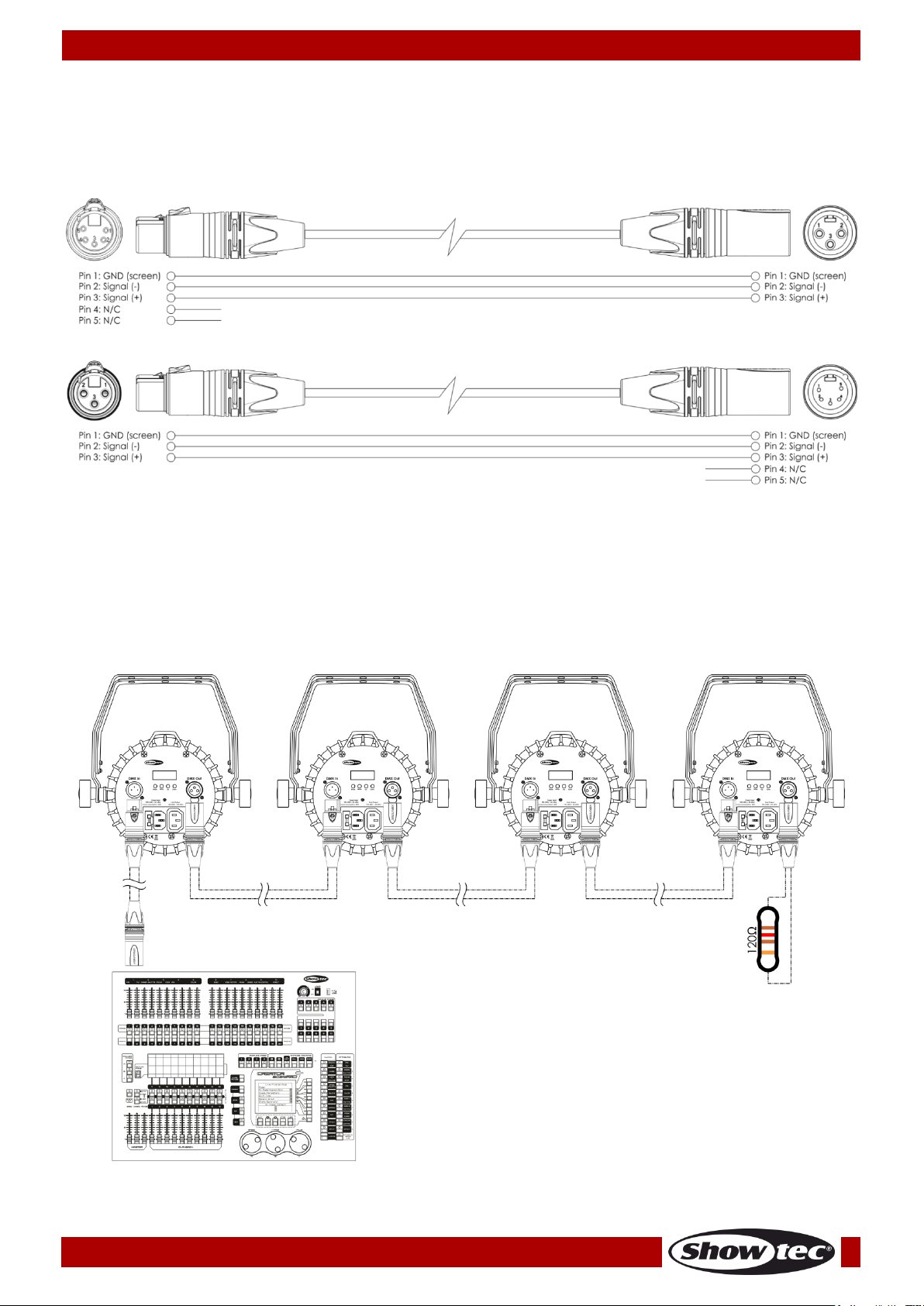

Datenverkabelung .....................................................................................................................................................11

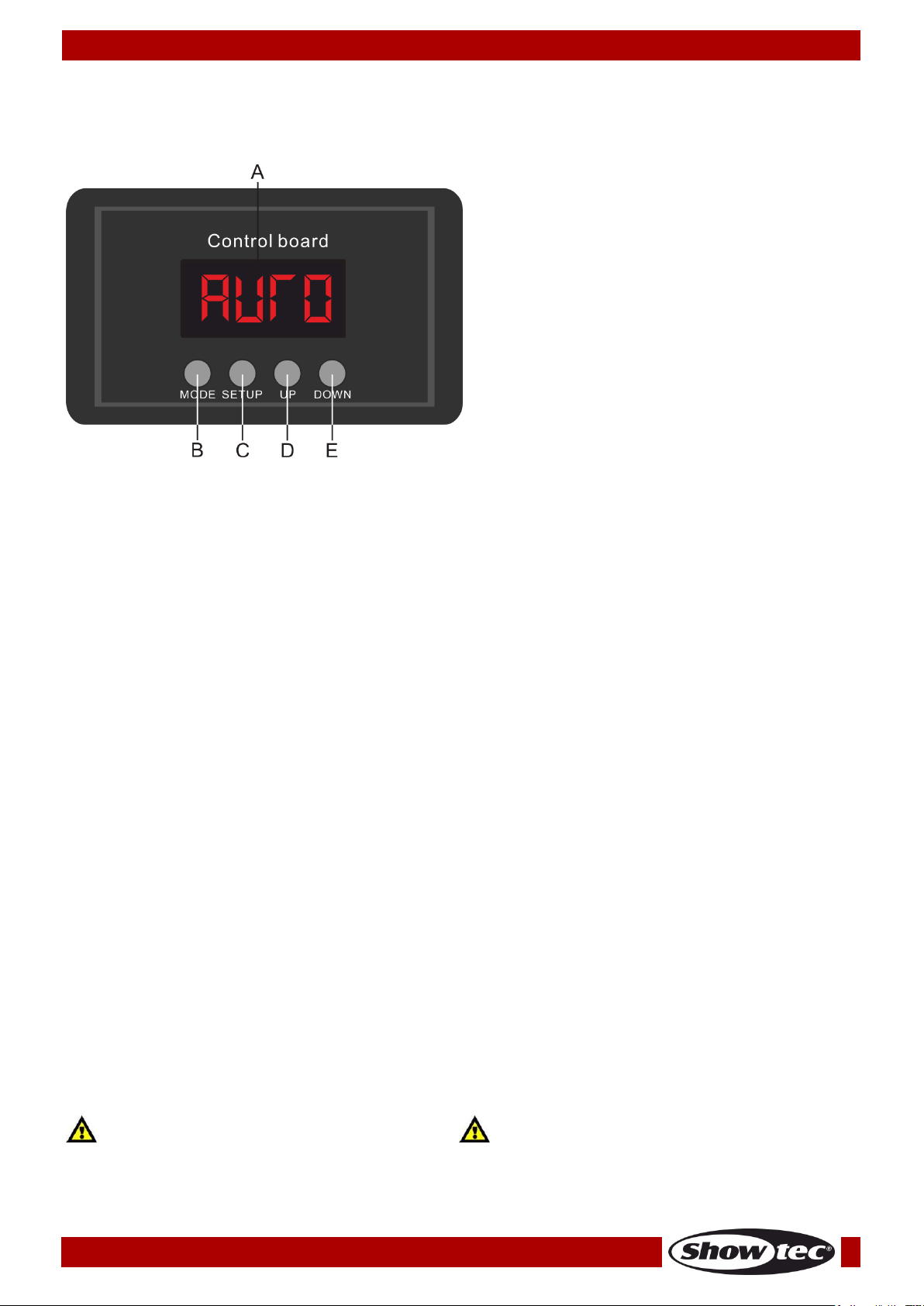

Bedienfeld ....................................................................................................................................................................12
Kontrollmodus ..............................................................................................................................................................12
DMX-Adresszuweisung ...............................................................................................................................................12

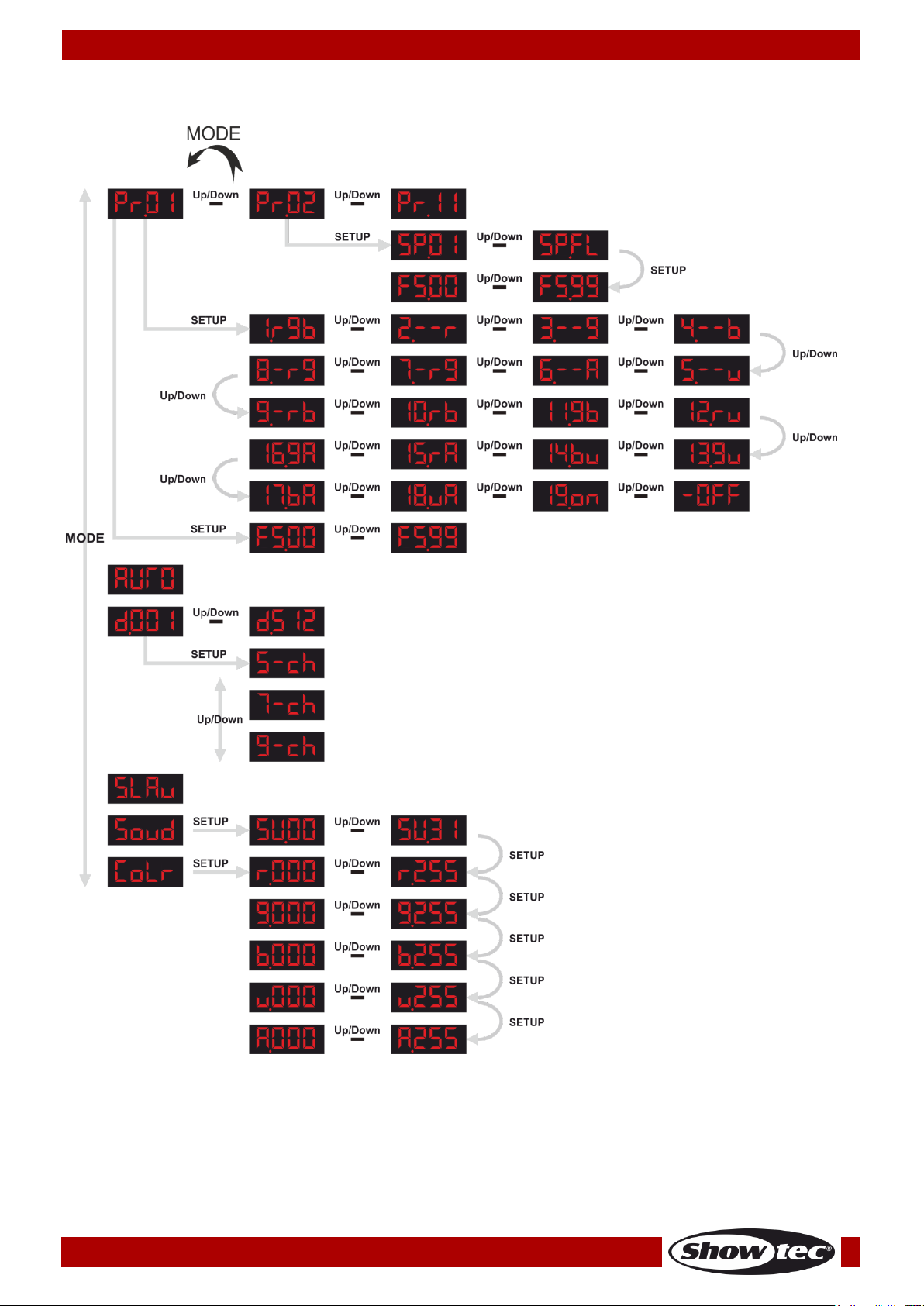

Menü-Übersicht ...........................................................................................................................................................13
Hauptmenü-Optionen ...............................................................................................................................................14
1. Voreingestellte Programme ..............................................................................................................................14
2. Automodus ...........................................................................................................................................................14
3. DMX-512-Modus ...................................................................................................................................................15
4. Master/Slave-Modus ...........................................................................................................................................15
5. Musiktaktung ........................................................................................................................................................15
6. Manueller Modus (statischer Farbmodus) ......................................................................................................15
DMX-Kanäle .................................................................................................................................................................16
5 Kanäle .....................................................................................................................................................................16
7 Kanäle .....................................................................................................................................................................16
9 Kanäle .....................................................................................................................................................................16
Wartung .............................................................................................................................................................................18
Ersetzen der Sicherung ...............................................................................................................................................18
Fehlersuche ......................................................................................................................................................................19
Kein Licht ......................................................................................................................................................................19
Keine Reaktion auf DMX-Signale .............................................................................................................................19
Technische Daten ............................................................................................................................................................21

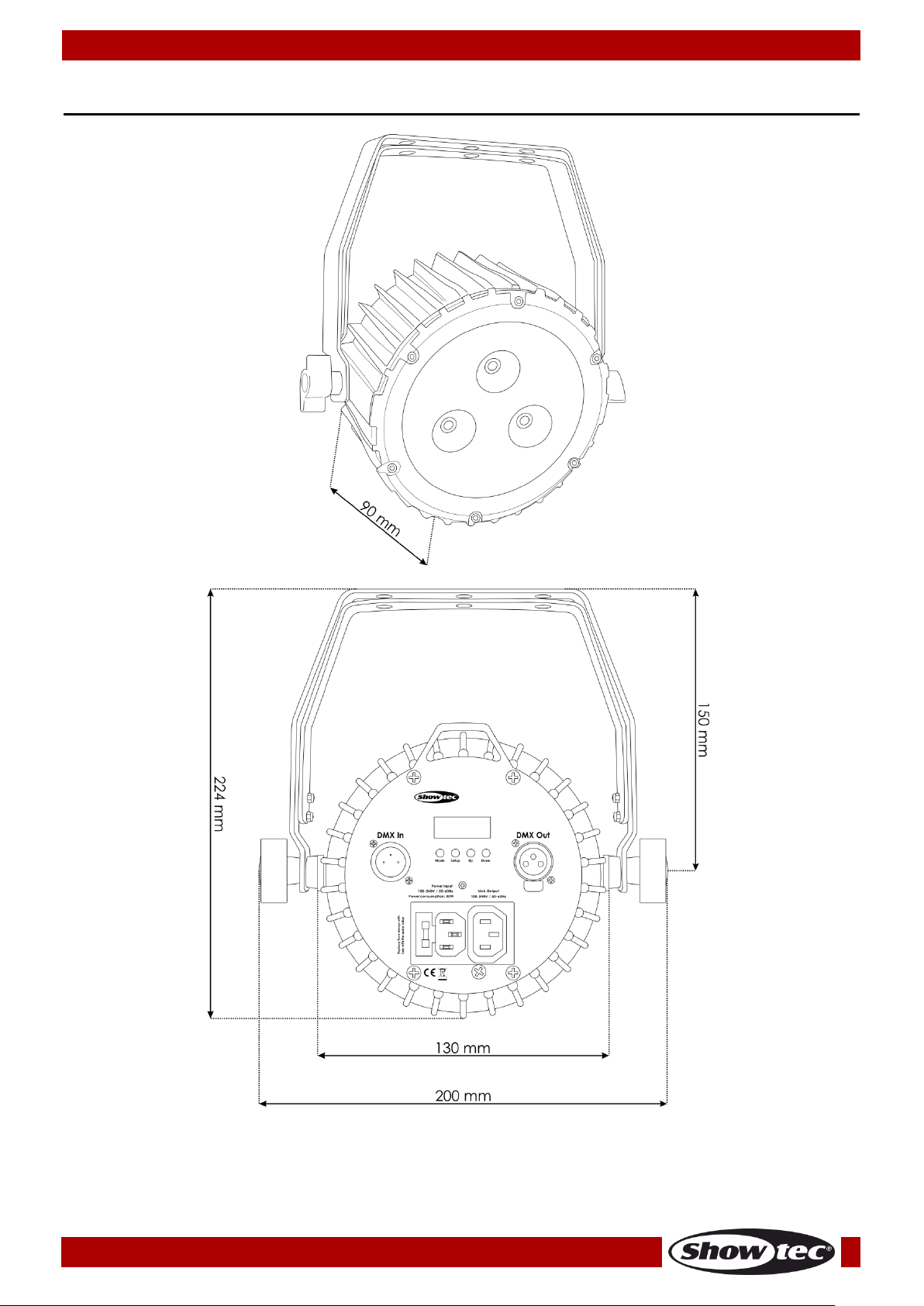

Abmessungen ..................................................................................................................................................................22
Notizen ...............................................................................................................................................................................23
1
Page 3
Bestellnummer: 42573
Power Spot 3 Q5

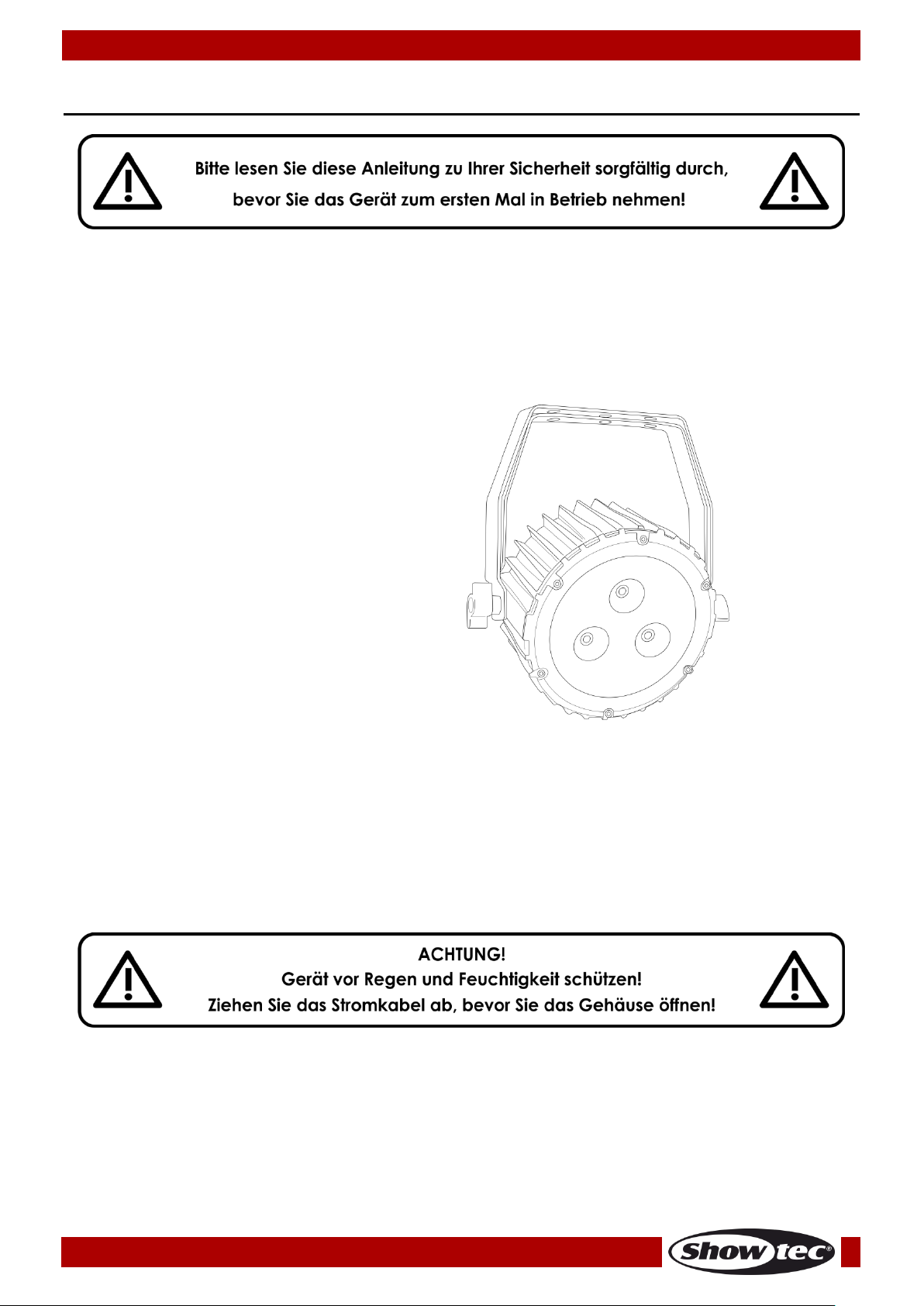

Lieferumfang:
Showtec Power Spot 3 Q5
IEC-Netzkabel (1,5 m)
Bedienungsanleitung
dafür qualifiziert sein und
die Anweisungen in dieser Bedienungsanleitung beachten.
Warnung
Auspacken
Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Voraussichtliche Nutzungsdauer von LEDs
Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess
beschleunigt. Wenn LEDs sehr dicht beieinander angebracht werden, sind sie einer höheren
Betriebstemperatur ausgesetzt, als wenn ein idealer Abstand eingehalten wird oder sie unter optimalen
Bedingungen, also einzeln, betrieben werden. Aus diesem Grund verringert sich die Nutzungsdauer
erheblich, wenn alle Farb-LEDs mit maximaler Helligkeit betrieben werden. Falls die Verlängerung der
Nutzungsdauer von großer Bedeutung für Sie ist, sollten Sie darauf achten, dass die Betriebstemperatur
gering gehalten wird. Dazu können eine klimatisierte Betriebsumgebung und die Verringerung der
generellen Leuchtintensität beitragen.
Sicherheitshinweise
Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:
2
Page 4
Bestellnummer: 42573
Power Spot 3 Q5

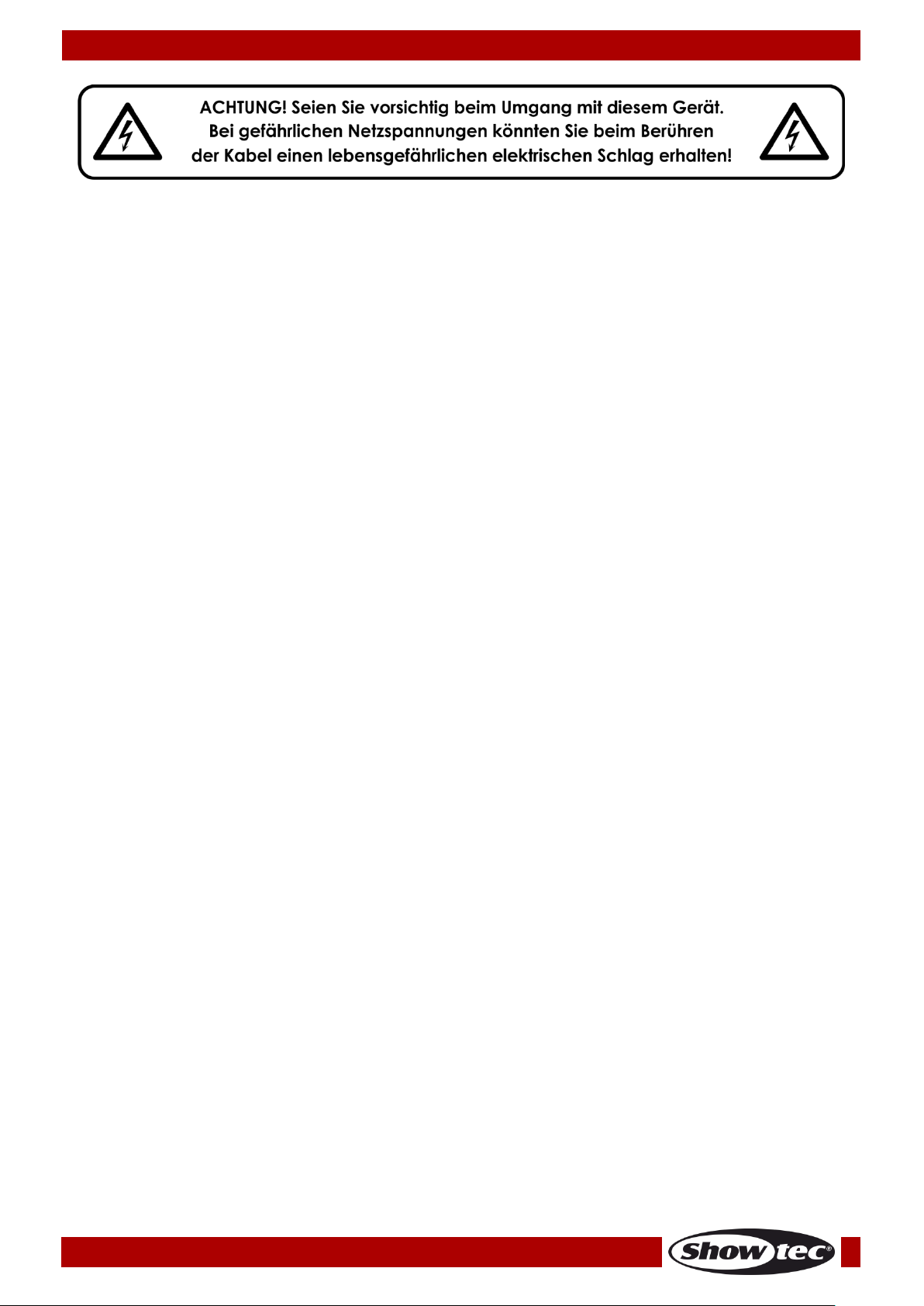

Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat.
Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung
übernehmen.
Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
WICHTIG:
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte
Änderungen an diesem Produkt entstehen.
• Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
• Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
• Der Massekontakt darf niemals abgeklebt werden.
• Heben Sie das Gerät niemals am Projektionskopf an. Die Mechanik des Geräts könnte dadurch
beschädigt werden. Halten Sie das Gerät immer an den Transportgriffen.
• Bedecken Sie die Linse unter keinen Umständen, gleichgültig mit welchem Material.

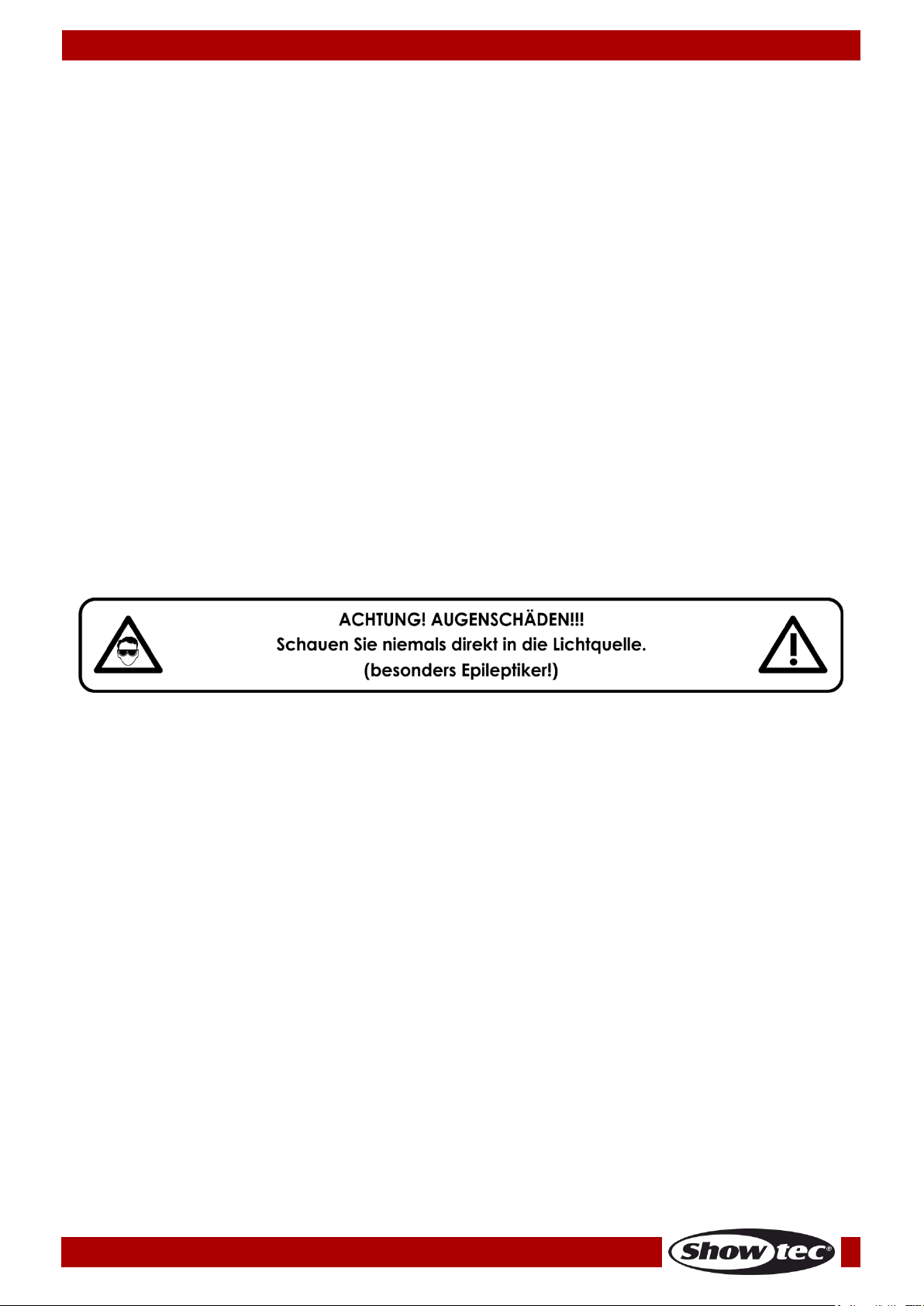

• Schauen Sie niemals direkt in die Lichtquelle.
• Achten Sie darauf, dass keine Kabel herumliegen.
• Lösen Sie niemals die Schrauben des rotierenden Gobos, da sich dann eventuell das Kugellager
öffnen könnte.
• Führen Sie keine Objekte in die Belüftungsschlitze ein.
• Schließen Sie dieses Gerät nie an ein Dimmerpack an.
• Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts
verkürzt.
• Berühren Sie das Gerät während des Betriebs niemals mit bloßen Händen, da es extrem heiß wird.
Lassen Sie das Gerät nach Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie es berühren.
• Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät
installieren oder verwenden.
• Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
• Überprüfen Sie, dass das Gehäuse fest verschlossen ist und dass alle Schrauben fest angezogen sind,
bevor Sie das Gerät verwenden.
• Verwenden Sie das Gerät erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
• Öffnen Sie während des Betriebs niemals das Gehäuse.
• Lassen Sie immer zumindest 50cm Freiraum um das Gerät, um die ausreichende Belüftung zu
gewährleisten.
• Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen
Sie den Stecker niemals am Kabel aus der Steckdose.
• Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub.
• Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
• Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
3
Page 5
Bestellnummer: 42573
Power Spot 3 Q5
• Falls die Linse eindeutige Schäden aufweist, muss sie ersetzt werden,
• Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen,
bevor Sie es erneut in Betrieb nehmen.
• Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt
wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen.
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.
• Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von
Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt.
• Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu
überbrücken.
• Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die
bereits enthaltenen Sicherungen.
• Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Power
Spots. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation
verursacht werden.
• Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet
werden.
• Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist
nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß
funktioniert.
• Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
• GARANTIE: Ein Jahr ab Kaufdatum.
Bestimmungsgemäßer Gebrauch
• Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Geräts.
• Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter.
• Die maximale Umgebungstemperatur für den Betrieb beträgt
überschritten werden.
• Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten.
• Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
• Jegliche unsachgemäße Verwendung für zu Risiken wie z. B. Kurzschlüsse, Verbrennungen,
Stromschlag, Abstürze, etc.
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
a = 40°C und darf auf keinen Fall
t
Montage
Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem
Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen.
Versuchen Sie nicht, das Gerät selbst zu installieren!
Lassen Sie die Installation immer von einem Vertragshändler vornehmen!
4
Page 6
Bestellnummer: 42573
Power Spot 3 Q5

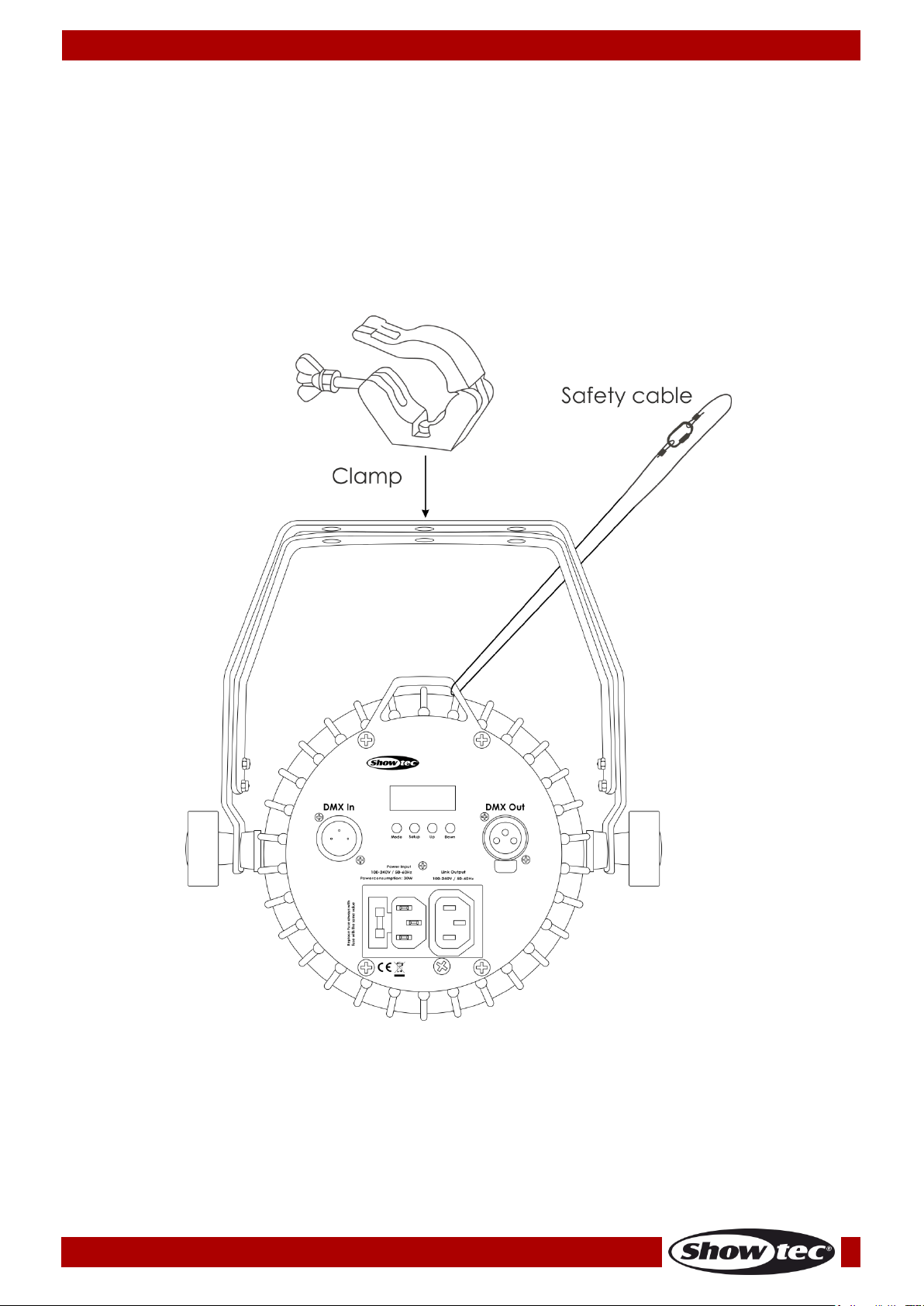

Verfahrensweise:
• Falls der Projektor von der Decke oder hohen Balken herabgelassen werden soll, muss ein
professionelles Traversensystem verwendet werden.
• Verwenden Sie eine Schelle, um den Projektor mithilfe der Halterung an einem Traversenrahmen zu
befestigen.
• Der Projektor darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann.
• Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten
Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
• Stellen Sie immer sicher, dass der Bereich unter der Installation für gesperrt wird und keine
unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird.
Der Power Spot kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an
einem Traversenrahmen befestigt werden.
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder
Sachschäden führen!
5
Page 7
Bestellnummer: 42573
Power Spot 3 Q5
International
Kabel Europa
Kabel UK
Kabel USA
Stift
L
BRAUN
ROT
GELB/KUPFER
PHASE
N
BLAU
SCHWARZ
SILBER
NEUTRAL
GELB-GRÜN
GRÜN
GRÜN
SCHUTZERDUNG
Rückgabe
Netzanschlüsse
Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen
angeschlossen sind.
Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist!
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder
Sachschäden führen!
Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir
lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw.
Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht
angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch
keinerlei Haftung. Rufen Sie Highlite an unter 0031-455667723 oder schreiben Sie ein E-Mail an
[email protected] und fordern Sie eine RMA-Nummer an, bevor Sie die Ware versenden. Sie sollten die
Modellnummer und die Seriennummer sowie eine kurze Begründung für die Rücksendung angeben.
Verpacken Sie die Ware sorgfältig, da Sie für alle Transportschäden, die durch unsachgemäße
Verpackung entstehen, haften. Highlite behält sich das Recht vor, das Produkt oder die Produkte nach
eigenem Ermessen zu reparieren oder zu ersetzen. Wir empfehlen Ihnen, die Verwendung von UPSVerpackungen oder die Produkte doppelt zu verpacken. So sind Sie immer auf der sicheren Seite.
Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an
und legen Sie ihn der Rücksendung bei:
01) Ihr vollständiger Name
02) Ihre Anschrift
03) Ihre Telefonnummer
04) Eine kurze Problembeschreibung
Reklamationen
Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare
Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware
nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb
müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden.
Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle
Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle
Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden.
Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den
Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen,
wenn das vorher schriftlich vereinbart wurde.
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg
oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert.
Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten
vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.
6
Page 8
Bestellnummer: 42573
Power Spot 3 Q5
Vorderseite
Abb. 01
Beschreibung des Geräts
Funktionen
Der Power Spot 3 Q5 von Showtec ist ein ultrakompakter Effektstrahler mit hoher Leistung und
hervorragenden Effekten.
Der Power Spot 3 ist ideal für kleine Clubs und mobile DJs.
Kompakte Größe
Musiktaktung
Eingangsspannung: 100-240V, 60/50Hz
Leistungsaufnahme: 32W
DMX-Kanäle: 5, 7 oder 9 Kanäle
4-stelliges LED-Display für ein einfaches Setup
Lichtquelle: 3 x RGBWA 10W LED
Lichtleistung: 875 Lux @ 2m
Steuerungsmodi: Voreingestellte Programme, Auto, DMX, Slave, Musiktaktung, manuell
Steuerungsprotokoll: DMX-512
Dimmer: 0-100%
Stroboskop: 0-20Hz
Strahlungswinkel: 25°
Gehäuse: Metall & flammfester Kunststoff
Anschlüsse: IEC & 3-poliger XLR-Ein- und Ausgang
Sicherung: T1L/250V
Abmessungen: 200 x 90 x 224 mm (LxBxH)
Gewicht: 1,6 kg
01) Montagebügel mit Einstellschraube
02) Einstellschraube
03) 3 x RGBWA 10W LED
7
Page 9
Bestellnummer: 42573
Power Spot 3 Q5
Rückseite
Abb. 02
04) 4-stelliges LED-Display + Menütasten
05) DMX-Eingang, 3-polig
06) IEC-Netzeingang 100-240V + Sicherung T1L/250V
07) Erde
08) IEC-Netzausgang 100-240V
09) DMX-Ausgang, 3-polig
Installation
Entfernen Sie alle Verpackungsmaterialien von Ihrem Power Spot 3 Q5. Versichern Sie sich, dass alle
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Setup und Betrieb
Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230V angeschlossen werden und umgekehrt.
Schließen Sie das Gerät an das Stromnetz an.
8
Page 10
Bestellnummer: 42573
Power Spot 3 Q5
Es gibt 6 Modi:
• Voreingestellte Programme
• Automodus
• Manueller Modus (statische Farbe)
• Musiktaktung
• Master/Slave
• DMX-512 (5CH, 7CH, 9CH)
Die Steckerkontakte:
01) Erdung
02) Signal -
03) Signal +
Mehrere Power Spots (Master/Slave-Steuerung)
Abb. 03
Steuerungsmodi
Ein Power Spot (voreingestellte Programme, Automodus und manueller Modus)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Der Power Spot funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
Siehe Seiten 14 und 15 für mehr Informationen über die voreingestellten Programme, den
Automodus und den manuellen Modus.
Ein Power Spot (Musiktaktung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert das Gerät auf den Rhythmus
der Musik. Siehe Seite 15 für mehr Informationen über die Musiktaktung.
Mehrere Power Spots (Master/Slave-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verbinden Sie den Power Spot mit einem 3-poligen XLR-Kabel.
03) Verbinden Sie die Geräte wie in Abb. 03 abgebildet. Schließen Sie den DMX-Ausgang des ersten
Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen
Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
Mit dem Master-Gerät stehen Ihnen dieselben Funktionen, wie auf den Seiten 14-15 beschrieben
(voreingestellte Programme, manueller Modus, Automodus oder Musiktaktung), zur Verfügung. Das
bedeutet, dass Sie den gewünschten Betriebsmodus am Mastergerät einstellen können und dann
alle Slave-Geräte genauso reagieren wie dieses Gerät.
9
Page 11
Bestellnummer: 42573
Power Spot 3 Q5
Mehrere Power Spots (DMX-Setup)
Abb. 04
Mehrere Power Spots (DMX-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Verbinden Sie die Power Spots und andere Geräte mit einem 3-poligen XLR-Kabel.
04) Verbinden Sie die Geräte wie in Abb. 04 abgebildet. Schließen Sie den DMX-Ausgang des ersten
Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen
Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
05) Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte
korrekt angebracht und angeschlossen sind.
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.
10
Page 12
Bestellnummer: 42573
Power Spot 3 Q5
Wichtig:
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe
geschaltet sein. Gemäß dem Gemäß Standard EIA-485 sollten niemals mehr als 30 Geräte
an eine Datenübertragungsleitung angeschlossen werden. Wenn Sie dennoch mehr als 30
Geräte an eine serielle Datenübertragungsleitung anschließen, ohne einen Opto-Splitter zu
verwenden, verschlechtert sich eventuell die Qualität des DMX-Signals.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von Geräten an einer DMX-Datenübertragungsleitung: 30
Geräte
Maximale empfohlene Anzahl von Geräten an einem Netzkabel: 19 @ 110V
Maximale empfohlene Anzahl von Geräten an einem Netzkabel: 40 @ 240V
Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder
synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen,
müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten
benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Datenverkabelung
Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte
DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein
Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale
übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.
DAP-Audio zertifizierte DMX-Datenkabel
• DAP Audio Basic Mehrzweckmikrofonkabel. bal. XLR/M 3 p. > XLR/F 3 p. Bestellnummer FL01150
(1,5m.), FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®. Bestellnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110
(10m.).
11
Page 13
Bestellnummer: 42573
Power Spot 3 Q5
A) LED-Display
B) MODE-Taste
C) SETUP-Taste
D) UP-Taste
E) DOWN-Taste
Abb. 05
Display aus nach 10 Sekunden
Der Power Spot 3 Q5 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen
Modus ohne Controller betrieben werden.
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Power Spot vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 9 Kanäle hat.
Die DMX-Adressen müssen unbedingt richtig eingestellt werden, wenn Sie mehrere Power Spots
verwenden.
Daher sollte die DMX-Adresse des ersten Power Spots 1(001) sein; die DMX-Adresse der zweiten Power
Spots sollte 1+9=10 (010) sein; die DMX-Adresse der dritten Power Spots sollte 10+9=19 (019) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Power Spot korrekt
angesteuert werden kann.
Wenn zwei oder mehreren Power Spots ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Power Spots eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem LichtController steuern.
Hinweis: Beim Einschalten erkennt der Power Spot automatisch, ob er DMX 512-Daten empfängt.
Die „LED“ des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Power Spot 3 Q5
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Wenn 10 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MODE, SETUP, UP oder DOWN-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
12
Page 14
Bestellnummer: 42573
Power Spot 3 Q5

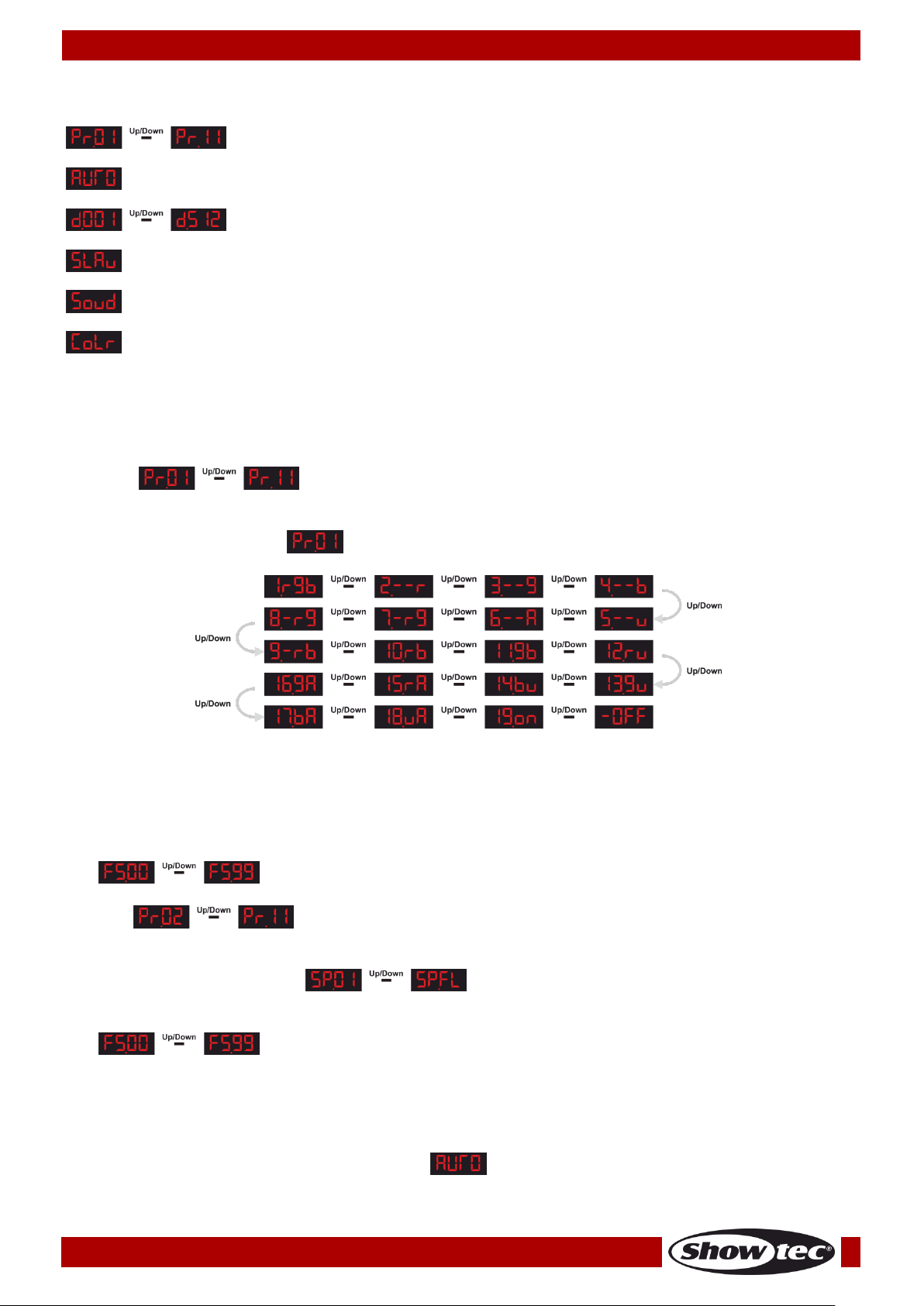

Menü-Übersicht
13
Page 15
Bestellnummer: 42573
Power Spot 3 Q5
Voreingestellte Programme
Automodus
DMX-512-Modus
Master/Slave-Modus
Musiktaktung
Manueller Modus (statischer Farbmodus)
Hauptmenü-Optionen
1. Voreingestellte Programme
In diesem Menü können Sie die voreingestellten Programme auswählen.
01) Drücken Sie die MODE-Taste, bis auf dem Display eines der 11 voreingestellten Programme angezeigt
wird: .
02) Drücken Sie UP/DOWN, um zwischen den Programmen zu wechseln.
03) Das Gerät gibt nun das gewünschte voreingestellte Programm wieder.
04) Drücken Sie SETUP, wenn auf dem Display angezeigt wird, um das Menü aufzurufen.
05) Drücken Sie UP/DOWN, um zwischen den folgenden 20 Farbprogrammen zu wechseln:
06) Die oben stehenden Programme entsprechen den DMX-Werten.
Hinweis: Mehr Informationen über die verfügbaren Farboptionen finden Sie auf Seite 21 unter Kanal 8
– Farbe.
07) Drücken Sie erneut SETUP, um das Untermenü zu öffnen.
08) Stellen Sie die Blitzintensität mit UP/DOWN ein. Der Einstellbereich umfasst die Werte
, von geringer bis hoher Intensität.
09) Kehren Sie zu Schritt 2 zurück und wählen Sie eins der verbleibenden voreingestellten Programme
aus. .
10) Drücken Sie SETUP, um das Menü zu öffnen.
11) Stellen Sie die Abspielgeschwindigkeit der voreingestellten Programme mit UP/DOWN ein. Der
Einstellungsbereich umfasst , 01-99 (von langsam nach schnell) und FL= Full ON.
12) Drücken Sie erneut SETUP, um die Stroboskopeinstellungen aufzurufen.
13) Stellen Sie die Blitzintensität mit UP/DOWN ein. Der Einstellbereich umfasst die Werte
, von geringer bis hoher Intensität.
2. Automodus
In diesem Menü können Sie die voreingestellten Programme der Reihe nach abspielen.
01) Drücken Sie die MODE-Taste, bis das Display anzeigt.
02) Das Gerät spielt die verfügbaren voreingestellten Programme nun der Reihe nach ab. Im Automodus
können keine Einstellungen vorgenommen werden.
14
Page 16
Bestellnummer: 42573
Power Spot 3 Q5
5 Kanäle
7 Kanäle
9 Kanäle
Rot
Grün
Blau
Weiß
Gelb

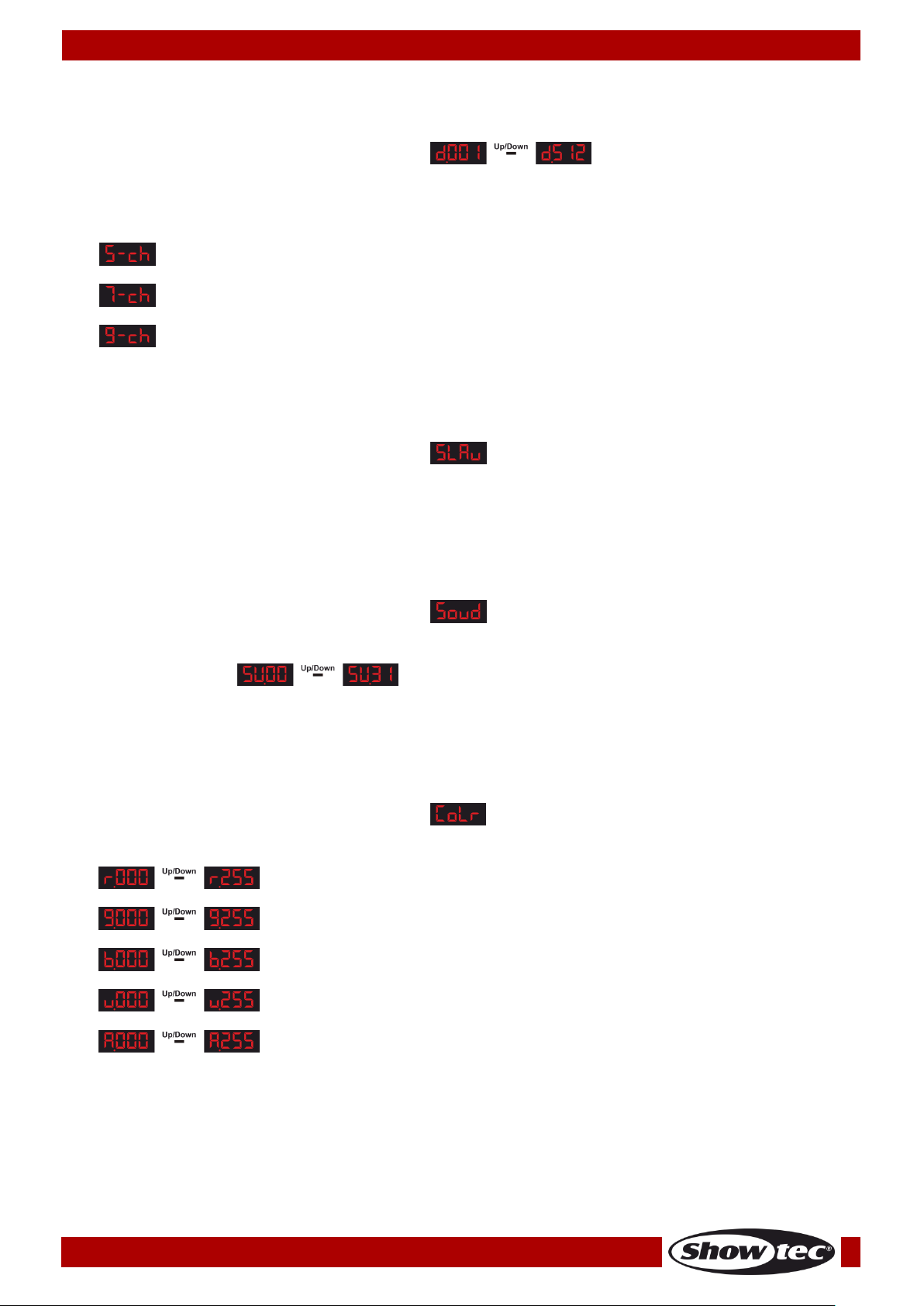

3. DMX-512-Modus
In diesem Menü können Sie eine DMX-Adresse und die gewünschte Kanalanzahl einstellen.
01) Drücken Sie die MODE-Taste, bis das Display anzeigt.
02) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse auszuwählen. Ihnen stehen 512 DMX-
Adressen zur Verfügung.
03) Drücken Sie SETUP, um das Untermenü aufzurufen.
04) Wählen Sie mit UP/DOWN einen der folgenden 3 Kanalmodi aus:
4. Master/Slave-Modus
In diesem Menü können Sie dem Gerät den Slave-Modus zuweisen.
01) Drücken Sie die MODE-Taste, bis das Display anzeigt.
02) Das Gerät wird nun im Master/Slave-Modus betrieben. Das bedeutet, dass es genauso reagiert wie
das Master-Gerät.
5. Musiktaktung
In diesem Menü können Sie die Audioempfindlichkeit des Geräts einstellen.
01) Drücken Sie die MODE-Taste, bis das Display anzeigt.
02) Drücken Sie SETUP, um das Menü zu öffnen.
03) Drücken Sie UP/DOWN, um die gewünschte Audioempfindlichkeit einzustellen. Der Einstellbereich
umfasst die Werte (von geringer bis hoher Audioempfindlichkeit).
04) Die Musiktaktung ist nun aktiv und das Gerät reagiert auf den Rhythmus der Musik.
6. Manueller Modus (statischer Farbmodus)
In diesem Menü können Sie manuell die Intensität der verfügbaren Farben einstellen.
01) Drücken Sie die MODE-Taste, bis das Display anzeigt.
02) Drücken Sie SETUP, um das Menü zu öffnen.
03) Drücken Sie wiederholt auf SETUP, um zwischen diesen Farbeinstellungen zu wechseln:
04) Erhöhen oder verringern Sie die Intensität der 5-farbigen LEDs mit UP/DOWN. Der Einstellbereich
umfasst die Werte 0-255 (von geringer bis hoher Intensität). Sie können die Farben Rot, Grün, Blau,
Weiß und Gelb beliebig kombinieren, um eine unendliche Zahl von Farben zu mischen (000-255).
15
Page 17
Bestellnummer: 42573
Power Spot 3 Q5
Kanal 1 – Rot
0-255
Schrittweise Roteinstellung von 0-100%
Kanal 2 - Grün
0-255
Schrittweise Grüneinstellung von 0-100%
Kanal 3 - Blau
0-255
Schrittweise Blaueinstellung von 0-100%
Kanal 4 - Weiß
0-255
Schrittweise Weißeinstellung von 0-100%
Kanal 5 - Gelb
0-255
Schrittweise Gelbeinstellung von 0-100%
Kanal 1 – Rot ( Dimmer muss geöffnet sein )
0-255
Schrittweise Roteinstellung von 0-100%
Kanal 2 – Grün ( Dimmer muss geöffnet sein )
0-255
Schrittweise Grüneinstellung von 0-100%
Kanal 3 – Blau ( Dimmer muss geöffnet sein )
0-255
Schrittweise Blaueinstellung von 0-100%
Kanal 4 – Weiß ( Dimmer muss geöffnet sein )
0-255
Schrittweise Weißeinstellung von 0-100%
Kanal 5 – Gelb ( Dimmer muss geöffnet sein )
0-255
Schrittweise Gelbeinstellung von 0-100%
Kanal 6 - Lichtintensität (Dimmer)
0-255
Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%)
Kanal 7 - Stroboskop
0-255
Stroboskop, Blitzgeschwindigkeit von langsam nach schnell
Kanal 1 - Lichtintensität (Dimmer)
0-255
Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%)
Kanal 2 – Rot ( Dimmer muss geöffnet sein )
0-255
Schrittweise Roteinstellung von 0-100%
Kanal 3 – Grün ( Dimmer muss geöffnet sein )
0-255
Schrittweise Grüneinstellung von 0-100%
DMX-Kanäle
5 Kanäle
7 Kanäle
9 Kanäle
16
Page 18
Bestellnummer: 42573
Power Spot 3 Q5
Kanal 4 – Blau ( Dimmer muss geöffnet sein )
0-255
Schrittweise Blaueinstellung von 0-100%
Kanal 5 – Weiß ( Dimmer muss geöffnet sein )
0-255
Schrittweise Weißeinstellung von 0-100%
Kanal 6 – Gelb ( Dimmer muss geöffnet sein )
0-255
Schrittweise Gelbeinstellung von 0-100%
Kanal 7 - Steuerungsmodi
0
Manueller Modus ( Manuelle Einstellung der gewünschten Farbe mit CH2-CH6 )
1-22
Programm 1
23-45
Programm 2
46-68
Programm 3
69-91
Programm 4
92-114
Programm 5
115-137
Programm 6
138-160
Programm 7
161-183
Programm 8
184-206
Programm 9
207-229
Programm 10
230-252
Programm 11
253-255
Musikgetakteter Modus
Kanal 8 – Farbe ( CH17 muss zwischen 1 -22 eingestellt sein )
0-12
Keine Funktion
13-25
Rot + Grün + Blau
26-38
Rot
39-51
Grün
52-64
Blau
65-77
Weiß
78-90
Gelb
91-103
Rot + Grün
104-116
Rot + Orange
117-129
Rot + Blau
130-142
Lila
143-155
Grün + Blau
156-168
Rot + Weiß
169-181
Grün + Weiß
182-194
Blau + Weiß
195-207
Rot + Orange
208-220
Grün + Gelb
221-233
Blau (255)
234-246
Weiß + Orange
247-255
Rot + Grün + Blau +Weiß + Gelb
Kanal 8 – Geschwindigkeit ( CH7 muss zwischen 23 -252 eingestellt sein )
0-255
Schrittweise Geschwindigkeitseinstellung von langsam nach schnell
Kanal 8 – Audioempfindlichkeit ( CH7 muss zwischen 253 -255 eingestellt sein )
0-255
Empfindlichkeit von niedrig nach hoch
17
Page 19
Bestellnummer: 42573
Power Spot 3 Q5
Kanal 9 - Stroboskop
0-255
Stroboskopeffekt von langsam nach schnell
Wartung
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal
unterzogen werden.
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden.
Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden:
01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden,
müssen festsitzen und dürfen nicht korrodiert sein.
02) Weder Gehäuse noch Befestigungen oder die Stellen, an denen das Produkt befestigt ist, dürfen
Verformungen aufweisen.
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen.
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung
aufweisen.
Der Power Spot 3 Q5 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig
gereinigt werden.
Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich.
Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät
niemals in eine Flüssigkeit. Reinigen Sie die Linse mit Glasreiniger und einem weichen Tuch. Verwenden Sie
keinen Alkohol oder Lösungsmittel.
Da Nebelfluid generell Rückstände hinterlässt und so die Lichtleistung schnell verringert, sollte die
vordere Linse einmal in der Woche gereinigt werden.
Innen liegende Bauteile sollten einmal jährlich mit einem kleinen Pinsel und einem Staubsauger gereinigt
werden.
Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und
wischen Sie den DMX- und den Audio-Eingang mit einem feuchten Tuch ab. Versichern Sie sich, dass alle
Anschlüsse vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans
Netz anschließen.
Ersetzen der Sicherung
Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung
durchbrennen.
Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Führen Sie in diesem Fall die
folgenden Schritte durch:
01) Ziehen Sie den Netzstecker ab.
02) Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. Hebeln Sie
die Abdeckung vorsichtig auf. Die Sicherung kommt nun zum Vorschein.
03) Entfernen Sie die alte Sicherung. Wenn Sie braun oder milchig aussieht, ist sie durchgebrannt.
04) Stecken Sie die neue Sicherung in die Halterung. Schließen Sie die Abdeckung. Verwenden Sie
ausschließlich eine Sicherung desselben Typs und mit den gleichen Spezifikationen. Beachten Sie
dafür das Etikett mit den technischen Daten.
18
Page 20
Bestellnummer: 42573
Power Spot 3 Q5
Fehlersuche
Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen.
Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das
Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden
Schritte nicht mehr ausgeführt werden.
Kein Licht
Der Lichteffekt funktioniert nicht ordnungsgemäß – Wenden Sie sich an Fachpersonal.
Es gibt drei mögliche Fehlerquellen: die Stromversorgung, die LEDs, die Sicherung.
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen
ist.
02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück.
03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 18 für nähere Informationen zum Auswechseln
der Sicherung.
04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden
Sie das Gerät wieder mit dem Netz.
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das
Gerät, da es Schaden nehmen könnte und die Garantie erlischt.
06) Geben Sie das Gerät an Ihren Showtec-Händler zurück.
Keine Reaktion auf DMX-Signale
Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine
defekte DMX-Karte für die Lichteffekte sein.
01) Überprüfen Sie die DMX-Einstellungen. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen
sind.
02) Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und
stecken Sie den Netzstecker erneut an. Probieren Sie erneut, ob das Gerät nun auf DMX-Signale
reagiert.
03) Stellen Sie fest, ob der Controller oder das Lichteffektgerät defekt ist. Funktioniert der Controller
ordnungsgemäß mit anderen DMX-Produkten? Falls das nicht der Fall ist, lassen Sie ihn reparieren.
Falls der Controller funktioniert, bringen Sie das DMX-Kabel und das Lichteffektgerät zu einem
qualifizierten Techniker.
19
Page 21
Bestellnummer: 42573
Power Spot 3 Q5
Problem
Mögliche Ursache(n)
Lösung
Einer oder
mehrere
Scheinwerfer
funktionieren
überhaupt nicht
Das Gerät erhält keinen Strom
• Überprüfen Sie, ob das Gerät
eingeschaltet ist und ob die Kabel
angeschlossen sind
Hauptsicherung durchgebrannt
• Ersetzen Sie die Sicherung
Die Geräte
starten korrekt
neu, aber sie
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Der Controller ist nicht
angeschlossen.
• Schließen Sie den Controller an.
Der 3-polige XLR-Ausgang des
Controllers passt nicht zum XLREingang des ersten Geräts an der
Datenübertragungsleitung (d. h.,
die Polarität ist vertauscht)
• Schalten Sie einen Phasendreher
zwischen den Controller und das erste
Gerät an der
Datenübertragungsleitung.
Die Geräte
starten korrekt
neu, aber einige
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Schlechte Signalqualität
• Überprüfen Sie die Signalqualität. Falls
Sie weit unter 100 % liegt, könnte das
Problem eine minderwertige
Datenübertragungsleitung,
minderwertige oder gebrochene
Kabel, ein fehlender Endstecker oder
ein defektes Gerät sein, dass die
Datenübertragung stört
Schlechte Verbindung der
Datenübertragungsleitung
• Überprüfen Sie alle Verbindungen und
Kabel. Korrigieren Sie schlechte
Verbindungen. Reparieren oder
ersetzen Sie beschädigte Kabel
Die Datenübertragung wird nicht
mit einem 120-Ohm-Endstecker
beendet
• Bringen Sie an der Ausgangsbuchse
des letzten Geräts an der
Datenleitung einen Endstecker an
Fehlerhafte Adresszuweisung der
Geräte
• Überprüfen Sie die
Adresseinstellungen
Eines der Geräte an der
Datenübertragungsleitung
funktioniert nicht korrekt und stört
die Datenübertragung
• Überbrücken Sie eine Verbindung
nach der anderen, bis die
Funktionsfähigkeit wieder hergestellt
ist: Ziehen Sie beide Stecker heraus
und verbinden Sie sie direkt
miteinander.
• Lassen Sie das defekte Gerät von
einem qualifizierten Techniker warten
3-polige XLR-Ausgänge an den
Geräten passen nicht zueinander
(Pins 2 und 3 vertauscht)
• Schalten Sie einen Phasendreher
zwischen die Geräte oder tauschen
Sie Pin 2 und Pin 3 an dem nicht
ordnungsgemäß funktionierendem
Gerät aus.
Kein Licht oder
die Leuchte fällt
zeitweise aus
Das Gerät ist zu heiß geworden
• Lassen Sie das Gerät abkühlen
• Reinigen Sie den Ventilator
• Überprüfen Sie, dass die
Belüftungsschlitze am Bedienfeld und
der/den Linsen nicht blockiert sind
• Stellen Sie die Klimaanlage kälter
LEDs beschädigt.
• Trennen Sie alle Verbindungen des
Geräts und geben Sie es an Ihren
Händler zurück
Die Stromversorgungseinstellungen
passen nicht zur örtlichen
Netzspannung und Frequenz
• Trennen Sie das Gerät von der
Stromversorgung. Überprüfen Sie die
Einstellungen und korrigieren Sie sie
bei Bedarf
20
Page 22
Bestellnummer: 42573
Power Spot 3 Q5
Modell:
Showtec Power Spot 3 Q5
Eingangsspannung:
100-240 VAC, 60/50Hz
Leistungsaufnahme:
32W (bei voller Ausgabeleistung)
DMX-Verbindung:
30 Stk.
Sicherung:
T1L/250V
Abmessungen:
200 x 90 x 224 mm (LxBxH)
Gewicht:
1,6 kg
Bedienung und Programmierung:
Signal Pin OUT:
Pin 1 (Erde), Pin 2 (-), Pin 3 (+)
DMX-Modus:
5, 7, 9 Kanäle
Signaleingänge:
DMX, 3-polig
Signalausgänge:
DMX, 3-polig
Elektromechanische Effekte:
LED-Anzahl:
3 x RGBWA 10W LED
Lichtleistung:
875 Lux @ 2m
Farbmischung:
RGBWA
Strahlungswinkel:
25°
Dimmer:
0-100%
Stroboskop:
0-20Hz
Gehäuse:
Metall & flammfester Kunststoff
DMX-Steuerung:
Mit einem Standard-DMX-Controller
Enthalten:
4-stelliges LED-Display für ein einfaches Setup
Steuerung:
Voreingestellte Programme, Auto, DMX, Slave,
Musiktaktung, manuell
Anschlüsse:
Schuko-IEC, dediziert & Datenanschluss
Kühlung:
Interner Ventilator
Max. Umgebungstemperatur ta:
40°C
Max. Gehäusetemperatur tB:
80°C
Mindestabstand:
Mindestabstand zu brennbaren Oberflächen:
0,5 m
Mindestabstand zum beleuchteten Objekt:
1 m
Technische Daten
Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten.
21
Website: www.Showtec.info
E-Mail: [email protected]
Page 23
Bestellnummer: 42573
Power Spot 3 Q5
Abmessungen
22
Page 24
Bestellnummer: 42573
Power Spot 3 Q5

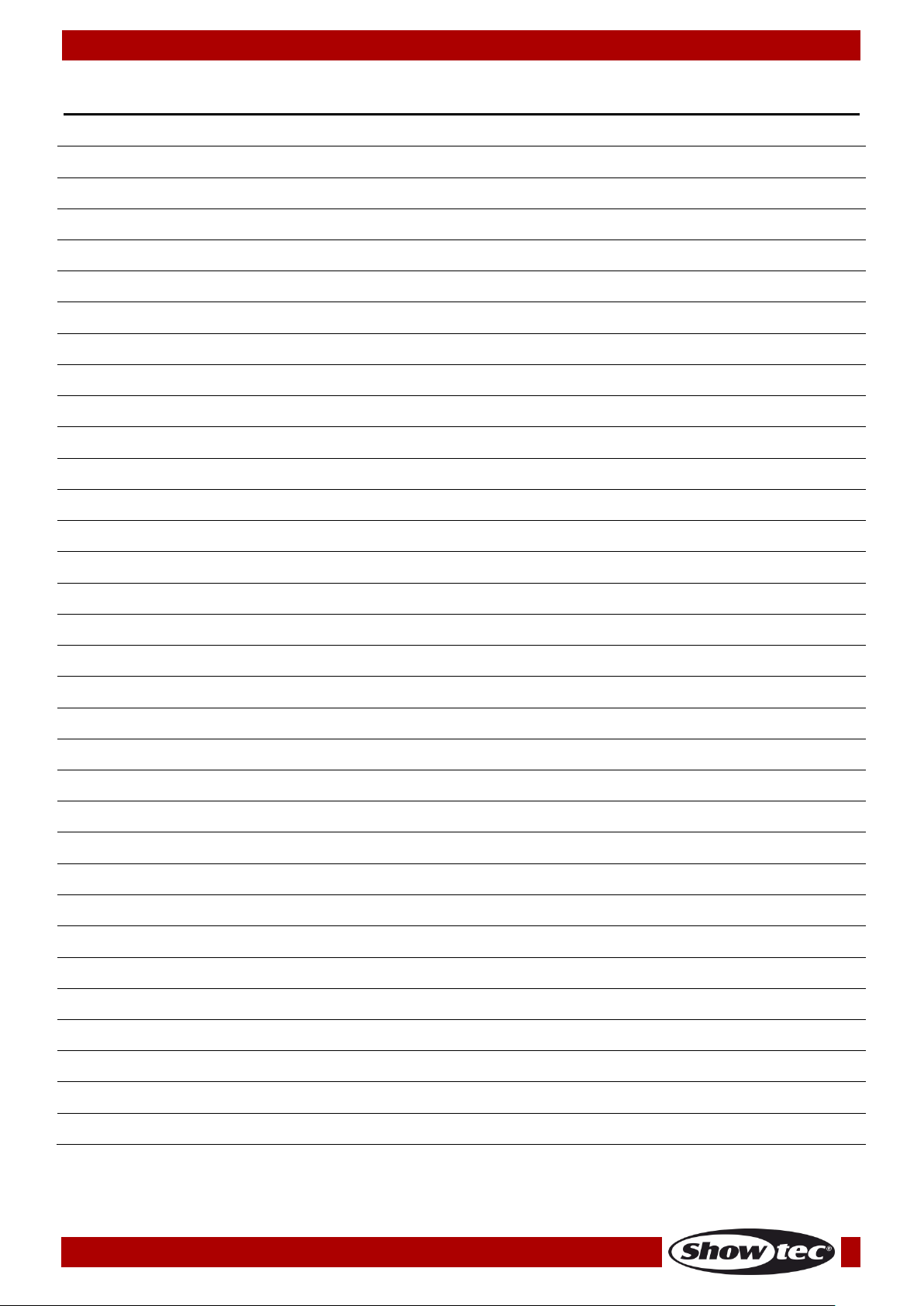

Notizen
23
Page 25
©2015 Showtec
Loading...
