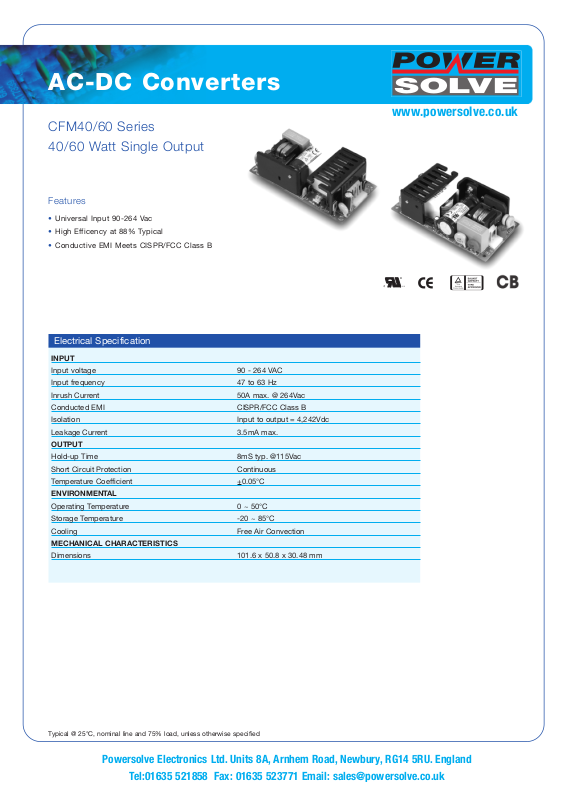

AC-DC Converters
®
US
CFM40/60 Series
40/60 Watt Single Output
Features
Universal Input 90-264 Vac
Conductive EMI Meets CISPR/FCC Class B
Electrical Specification
INPUT
Input voltage 90 - 264 VAC
Input frequency 47 to 63 Hz
Inrush Current 50A max. @ 264Vac
Conducted EMI CISPR/FCC Class B
Isolation Input to output = 4,242Vdc
Leakage Current 3.5mA max.
OUTPUT
Hold-up Time 8mS typ. @115Vac
Short Circuit Protection Continuous
Temperature Coefficient +0.05°C
ENVIRONMENT
Operating Temperature 0 ~ 50°C
Storage Temperature -20 ~ 85°C
Cooling
MECHANICAL CHARACTERISTICS
Dimensions 101.6 x 50.8 x 30.48 mm
AL
ee Air Convection
Fr
www.powersolve.co.uk
Typical @ 25°C, nominal line and 75% load, unless otherwise specified
Powersolve Electronics Ltd. Units 8A, Arnhem Road, Newbury, RG14 5RU. England
Tel:01635 521858 Fax: 01635 523771 Email: sales@powersolve.co.uk
AC-DC Converters
3.70 (94.00)
0.150 (3.80)
4.00 (101.60)
1.20 (30.48)
0.150 (3.80)
1.70 (43.20)
2.00 (50.80)
ACL
ACN
Vout (-)
VR
Vout (+)
LED
www.powersolve.co.uk
att Series
40 W
MODEL OUTPUT MAX MIN RIPPLE & VOLTAGE LINE LOAD EFF
VOLTAGE LOAD LOAD NOISE ACCURACY REGULATION REGULATION %
CFM40S033 3.3V 6A 0A 50mV ±1% ±0.5% ±1% 74
CFM40S050 5V 6A 0A 1% ±1% ±0.5% ±1% 78
CFM40S090 9V 4.45A 0A 1% ±1% ±0.5% ±1% 82
CFM40S120 12V 3.34A 0A 1% ±1% ±0.5% ±1% 84
CFM40S150 15V 2.67A 0A 1% ±1% ±0.5% ±1% 85
CFM40S240 24V 1.67A 0A 1% ±1% ±0.5% ±1% 86
CFM40S300 30V 1.33A 0A 1% ±1% ±0.5% ±1% 86
CFM40S360 36V 1.11A 0A 1% ±1% ±0.5% ±1% 87
CFM40S480 48V 0.834A 0A 1% ±1% ±0.5% ±1% 88
60 Watt Series
MODEL OUTPUT MAX MIN RIPPLE & VOLTAGE LINE LOAD EFF
VOLTAGE LOAD LOAD NOISE ACCURACY REGULATION REGULATION %
CFM60S033 3.3V 8A 0A 50mV ±1% ±0.5% ±1% 74
CFM60S050 5V 8A 0A 1% ±1% ±0.5% ±1% 78
CFM60S090 9V 6.67A 0A 1% ±1% ±0.5% ±1% 82
CFM60S120 12V 5A 0A 1% ±1% ±0.5% ±1% 84
CFM60S150 15V 4A 0A 1% ±1% ±0.5% ±1% 85
CFM60S240 24V 2.5A 0A 1% ±1% ±0.5% ±1% 86
CFM60S300 30V 2A 0A 1% ±1% ±0.5% ±1% 86
CFM60S360 36V 1.67A 0A 1% ±1% ±0.5% ±1% 87
CFM60S480 48V 1.25A 0A 1% ±1% ±0.5% ±1% 88
Note:
1. Add a 0.1µF ceramic capacitor and a 10µF E.L. capacitor to output for Ripple & Noise measuring @20MHz BW.
2. Line regulation is measured from High Line to Low Line with full load.
3. Load r
4. Input connector mates with Molex housing 09-50-3031 and Molex 2878 series crimp terminal.
5. Output connector mates with Molex housing 09-50-3041 and Molex 2878 series crimp terminal.
egulation is measur
ed from Full to 10% load.
