Operator’s Manual

4-1/2"- 7.5 Amp Angle Grinder

Speciﬁcations:

• Model: AAG45

• Input: 120V AC, 4.5 Amp.

• No-Load Speed: 11,000 RPM

• Wheel Size: 4-1/2"

• Arbor Size: 5/8"11

• Net Weight: 3.1 lbs.

Speciﬁcations:

• Model: AAG45

• Input: 120V AC, 4.5 Amp.

• No-Load Speed: 11,000 RPM

• Wheel Size: 4-1/2"

• Arbor Size: 5/8"- 11

• Net Weight: 3.1 lbs.

The Evolution of Durability

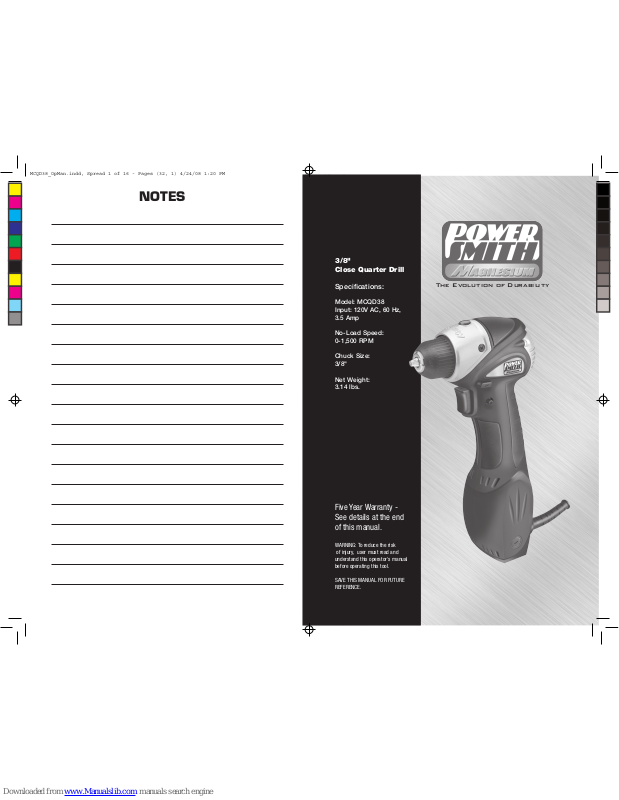

3/8" Close Quarter Drill

Speciﬁcations:

Model: MCQD38 Input: 120V AC, 60 Hz,

3.5 Amp

No-Load Speed: 0-1,500 RPM

Chuck Size: 3/8"

Net Weight:

3.14 lbs.

Five Year Warranty See details at the end of this manual.

WARNING: To reduce the risk of injury, user must read and understand this operator's manual before operating this tool.

SAVE THIS MANUAL FOR FUTURE REFERENCE.

MCQD38_OpMan.indd, Spread 1 of 16 - Pages (32, 1) 4/24/08 1:20 PM

English

Español

GENERAL SAFETY RULES

WARNING:

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonr y products, and

• arsenic and chromium from chemically treated lumber. Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁlter out microscopic particles.

WARNING:

READ AND UNDERSTAND ALL WARNINGS, CAUTIONS AND OPERATING INSTRUCTIONS BEFORE USING THIS EQUIPMENT. Failure to follow all instructions listed below may result in electric shock, ﬁre and/or serious personal injury.

SAVE THESE INSTRUCTIONS

1. READ THE INSTRUCTION MANUAL BEFORE OPERATING THE MACHINE. To minimize the possible occurrence of accidents and personal injury,

learn the tool’s application, limitations, and speciﬁc potential hazards peculiar to this tool.

2. WEAR EYE AND HEARING PROTECTION. ALWAYS USE SAFETY GLASSES WITH SIDE SHIELDS. Unless otherwise speciﬁed, everyday

glasses provide only limited impact resistance, they are NOT safety glasses. Use only certiﬁed safety equipment; eye protection equipment should comply with ANSI Z87.1 standards. Protective hearing equipment should comply with ANSI S3.19 standards.

3. DO NOT USE THIS OR ANY OTHER MACHINE WHEN YOU ARE TIRED, UNDER THE INFLUENCE OF DRUGS, ALCOHOL, OR MEDICATION. WATCH WHAT YOU ARE DOING, STAY ALERT AND USE COMMON SENSE.

4. WEAR PROPER CLOTHING. Do not wear loose clothing, gloves, neckties,

rings, bracelets, wrist watches or other jewelry which may get caught in moving parts. Wearing nonskid footwear is recommended as well as wearing protective hair covering to contain long hair.

5. USE AND KEEP GUARDS IN PLACE and in good working order. Never operate the machine with any guard or cover removed. Check that all guards are in

place, secured, and working correctly before each use to reduce the risk of injury.

6. DO NOT USE THE TOOL IN DANGEROUS ENVIRONMENTS. Keep the work area well lighted to prevent tripping or inadvertently placing arms, hands,or

ﬁngers in dangerous positions. Do not use power tools in damp or wet locations or in the rain which can cause shock or electrocution.

7. KEEP THE WORK AREA CLEAN. Cluttered areas and benches invite accidents.

8. CHECK THE TOOL FOR DAMAGED PARTS before using the machine.

Check for proper alignment of moving parts, binding of moving parts, component breakage, and any other conditions that may affect the tool’s operation. A guard or any other part that is damaged must be properly repaired or replaced by an authorized service center to avoid risk of personal injury.

ADVERTENCIA: NO FUERCE la herramienta. El exceso de presión puede hacer que

se rompan las brocas, produciendo lesiones corporales. La presión excesiva recalentará las brocas, dañándolas. Una presión insuﬁciente impedirá que la broca corte, desaﬁlando los bordes de la broca debido a una fricción excesiva. Si taladra agujeros grandes, taladre primero un agujero más pequeño y después ensánchelo al tamaño deseado. El uso de lubricantes como aceite en el punto permitirá enfriar la broca, aumentar la acción de taladrado y prolongar la vida útil de la broca. Sujete un bloque de refuerzo a la pieza de trabajo para impedir que se agarrote y se deforma cuando la broca se rompa en el metal.

1. Interruptor de gatillo

2. Interruptor de traba en encendido

3. Portabrocas sin chavetero

4. Botón negro de sujeción del portabrocas

5. Interruptor de avance/retroceso en el cuerpo

Garantía de dos años

Se garantiza que este producto carece de defectos de material y fabricación durante 5 años después de la fecha de la compra. Esta garantía limitada no cubre el desgaste normal ni los daños debidos a negligencia o accidente. El comprador original está cubierto por esta garantía y ésta no se transﬁere. Devuelva la herramienta a la tienda donde la compró junto con el recibo y recibirá una herramienta nueva o le reembolsarán el dinero.

Línea Peaje-Libre De la Ayuda: Para las preguntas sobre este producto por favor llame Peaje-Libre 888-552-8665.

Richpower Industries, Inc. 736 Hampton Road Williamston, SC 29697

Impreso en China, en el papel reciclado

MCQD38_OpMan.indd, Spread 2 of 16 - Pages (2, 31) 4/24/08 1:20 PM

Español

English

que la abertura sea suﬁcientemente grande para la broca que se trate de usar. Apunte el taladro/portabrocas hacia arriba (para impedir que se caiga la broca) e introduzca la broca en el portabrocas a una profundidad igual a la longitud completa de las mandíbulas. Apriete ahora el portabrocas siguiendo el sentido mencionado previamente.

Taladrado en madera, materiales compuestos y plásticos

Aunque la mayoría de las brocas de “torsión” están diseñadas para taladrar metal, son las brocas más comunes usadas para perforar agujeros en madera, compuestos de madera y plásticos. Hay muchos tipos de brocas disponibles que pueden ser más apropiadas o estar diseñadas especíﬁcamente para perforar el tipo de agujero deseado. Entre las brocas adicionales que se pueden escoger se incluyen las siguientes: brocas de pala, brocas tipo brad, brocas de autoalimentación, sierras de perforación, cortadores de círculos, brocas múltiples y brocas Forstner, entre otras. Las publicaciones de carpintería y el personal de tiendas de herramientas son buenas fuentes para seleccionar la broca que mejor satisfaga sus necesidades.

Con la herramienta desenchufada de la fuente de alimentación:

• Instale la broca apropiada en el portabrocas y apriételo.

• Coloque la palanca de avance/retroceso a la posición de avance.

• Asegúrese de que el botón de “traba en encendido” no esté oprimido.

• Marque las posiciones en la pieza de trabajo donde se vayan a taladrar los agujeros.

• Fije la pieza de trabajo con pinzas u otros medios.

• Lleve puestos anteojos o gafas de seguridad con protectores laterales. Lleve una máscara contra el polvo o un respirador para impedir la inhalación de serrín.

Para taladrar el agujero:

• Enchufe la herramienta en la fuente de alimentación.

• Coloque la punta de la broca sobre la pieza de trabajo donde se vaya a taladrar el agujero.

• Ejerza fuerza hacia abajo y oprima lentamente el gatillo del interruptor.

• Al usar un taladro de torsión, retire la broca del agujero frecuentemente para despejar las virutas de madera acumuladas de las acanaladuras. La limpieza de las acanaladuras evita el recalentamiento de la broca y la quemadura de la madera.

• Al taladrar plásticos use velocidades menores para no derretir el material.

• Reduzca la presión en el taladro justo antes de que se rompa la broca a través de la pieza de trabajo para no astillar la madera. (Nota: la sujeción con pinzas de un bloque de refuerzo a la pieza de trabajo, impedirá que se astille la parte trasera de la madera. Si no usa un bloque de refuerzo al usar brocas de pala y sierras de perforación, reduzca la presión tan pronto como se rompa la punta de la broca en la pieza de trabajo y termine de taladrar el agujero por el lado opuesto).

Taladrado en metal

Nota importante: use brocas de torsión de acero de alta velocidad de buena calidad.

Con el taladro desenchufado, instale la broca y efectúe las comprobaciones anteriores al taladrado según se indica en la sección anterior de taladrado en madera. Para facilitar el inicio del agujero e impedir que la broca “patine” sobre la pieza de trabajo, use un punzón de marcar para hacer una pequeña marca en el metal. Coloque la punta de la broca del taladro en la marca y ponga en marcha el taladro lentamente oprimiendo el gatillo del interruptor. Ejerza sólo una presión suﬁciente para mantener la broca cortando el metal.

9. REMOVE ADJUSTING KEYS AND WRENCHES BEFORE STARTING THE TOOL. Keys, wrenches, scrap, and other debris can be thrown at high

speed, possibly causing serious personal injury.

10. KEEP CHILDREN AND VISITORS AWAY. Your shop is a potentially dangerous environment and visitors should not be allowed to contact any tools, extension cords, or roam about unsupervised. All visitors should wear safety glasses and be kept a safe distance from the work area.

11. MAKE THE WORKSHOP CHILDPROOF by using padlocks, master switches, and by removing starter keys from tools.

12. MAINTAIN ALL TOOLS AND MACHINES WITH CARE. Keep tools sharp and clean for best and safest performance. Follow instructions for lubricating and changing accessories.

13. DISCONNECT TOOLS WHEN NOT IN USE, before servicing, or when changing attachments, blades, bits, cutters, etc.

14. REDUCE THE RISK OF UNINTENTIONAL STARTING. Check to be sure that the tool’s switch is in the “OFF” position before plugging in the power cord. Should a power failure occur, move the switch to the “OFF” position. Accidental start-ups can cause serious personal injury.

15. USE THE CORRECT TOOL FOR THE JOB. Don’t force the tool or attachment to do a job for which it was not designed. Don’t use the tool for a purpose not intended as damage to the machine and/or personal injury may result.

16. USE RECOMMENDED ACCESSORIES. Using accessories and attachments not recommended by the manufacturer or intended for use on this type tool, may cause damage to the machine or result in personal injury to the user. Consult the instruction manual for recommended accessories.

17. MAKE SURE YOUR EXTENSION CORD IS THE PROPER SIZE AND IS IN GOOD CONDITION. When using an extension cord, be sure to use

one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and tool overheating. Consult the Extension Cord Chart for the correct size based on the cord length and nameplate ampere rating. If ever in doubt, use the next heavier wire gauge cord. The smaller the gauge number, the heavier the cord.

18. SECURE THE WORK-PIECE. Use clamps or a vise to hold the work-piece when practical. Using clamps or similar mechanical device is safer than using your hand(s) and allows you to use both hands to operate the tool. Losing control of the work-piece can cause personal injury.

19. DON’T OVERREACH. Maintain proper footing and balance at all times; loss of balance can cause you to fall into the working machine, possibly causing an injury.

20. NEVER STAND ON THE TOOL. An injury may occur if the machine is tipped or if you should unintentionally contact the cutting tool.

21. DO NOT FORCE THE TOOL. The tool will perform the job better and safer at the feed rate for which it was designed. Forcing the tool could possibly damage the machine and may result in personal injury.

22. FEED THE WORK-PIECE IN THE CORRECT DIRECTION AND SPEED. Feed the work-piece into a blade, cutter, or abrasive surface against the

direction of the cutting tool’s direction of rotation only. Incorrectly feeding the

MCQD38_OpMan.indd, Spread 3 of 16 - Pages (30, 3) 4/24/08 1:20 PM

English

Español

work-piece in the same direction as the cutting tool rotates causes the work-piece to be thrown out at high speed.

23. NEVER LEAVE THE TOOL RUNNING UNATTENDED. TURN THE POWER OFF. Don’t leave the machine until it comes to a complete stop.

24. TURN THE MACHINE “OFF”, AND DISCONNECT THE MACHINE FROM THE POWER SOURCE before adjusting or changing set-ups, or when

making repairs. An accidental start-up may occur causing personal injury.

25. NEVER USE THE TOOL IN AN EXPLOSIVE ATMOSPHERE. Normal sparking of the motor could ignite fumes.

26. KEEP THE TOOL DRY, CLEAN, AND FREE FROM OIL AND GREASE. Always use a clean cloth when cleaning. Never use brake ﬂuids, gasoline, petroleum-based products, or any solvents to clean the tool.

27. DO NOT USE THE TOOL IF SWITCH DOES NOT TURN IT ON AND OFF. Have defective switches replaced by an authorized service center.

28. USE ONLY CORRECT BLADES. Do not use blades with incorrectly sized

arbor holes. Never use blade washers or blade bolts that are defective or incorrect.

29. BEFORE MAKING A CUT, BE SURE ALL ADJUSTMENTS ARE SECURE. DOUBLE CHECK ALL SETUPS. Make sure the blade is tight

and not making contact with the saw or work-piece before connecting to the power supply.

30. AVOID CUTTING NAILS. Inspect for and remove all nails from lumber before cutting.

31. NEVER TOUCH THE BLADE OR OTHER MOVING PARTS DURING USE.

32. NEVER START A TOOL WHEN ANY ROTATING COMPONENT IS IN CONTACT WITH THE WORK-PIECE.

33. MAKE SURE THE WORK AREA HAS AMPLE LIGHTING to see the

work and that no obstructions will interfere with safe operation BEFORE performing any work.

34. INSPECT TOOL CORDS PERIODICALLY. If a damaged cord is found, have it repaired by a qualiﬁed service technician at an authorized service facility. The conductor with insulation having an outer surface that is green with or without yellow stripes is the equipment-grounding conductor. If repair or replacement of the electric cord or plug is required, do not connect the equipment-grounding conductor to a live terminal. Repair/replace damaged or worn cords immediately. Be constantly aware of the cord location and keep it well away from the rotating blade.

35. POLARIZED PLUGS. To reduce the risk of electric shock, this tool has a polarized plug (one blade is wider than the other). This plug will ﬁt in a polarized outlet only one way. If the plug does not ﬁt fully in the outlet, reverse the plug. If it still does not ﬁt, contact a qualiﬁed electrician to install the proper outlet. Do not change the plug in any way.

WARNING:

USE OF THIS TOOL CAN GENERATE AND DISBURSE DUST OR OTHER AIRBORNE PARTICLES, INCLUDING WOOD DUST, CRYSTALLINE SILICA DUST AND ASBESTOS. Direct particles away from face and body. Always operate tool in a well ventilated area and provide for proper dust removal. Use dust collection system wherever possible. Exposure to the dust may cause serious and permanent respiratory or other injury, including silicosis (a serious lung disease), cancer, and death. Avoid breathing the dust, and avoid prolonged contact with

VELOCIDAD VARIABLE CONTROLADA POR GATILLO

La herramienta está equipada con un interruptor de gatillo de velocidad variable. La velocidad de la herramienta está controlada por la cantidad de fuerza que haga en el gatillo del interruptor. Al aumentar lentamente la presión en el gatillo del interruptor, aumentará gradualmente la velocidad de la herramienta hasta alcanzar la velocidad nominal máxima en rpm Para poner en marcha la herramienta, apriete simplemente el gatillo del interruptor. Aumente la velocidad de la herramienta haciendo más fuerza en el gatillo del interruptor. Para detener la herramienta, suelte el gatillo del interruptor.

BOTÓN DE “TRABA EN ENCENDIDO”

El botón de “traba en encendido” está ubicado en el mango de la herramienta, junto al gatillo del interruptor y permite operar continuamente el taladro a unas rpm preﬁjadas sin sujetar el gatillo del interruptor. Para trabar el gatillo en “encendido”, apriete completamente el gatillo del interruptor, oprima el botón de “traba en encendido” y suelte el gatillo. Para destrabar el gatillo, apriete el gatillo completamente y después suéltelo sin oprimir el botón de “traba en encendido”.

ADVERTENCIA: No cambie el sentido de rotación hasta que la herramienta se

detenga completamente. Al mover la palanca de “avance/retroceso” mientras gira el portabrocas del taladro se puede dañar la herramienta.

ADVERTENCIA: Compruebe siempre el sentido de rotación antes de hacer

funcionar la herramienta.

ADVERTENCIA: Asegúrese siempre de que la herramienta esté apagada y

desenchufada antes de ajustar o comprobar una función de la herramienta.

ADVERTENCIA: Compruebe siempre el sentido de rotación antes de hacer funcionar

la herramienta. La herramienta debe ﬁjarse en avance o rotación a la derecha solamente. De no respetar esta nota de precaución se pueden producir daños materiales.

PORTABROCAS SIN CHAVETERO

ADVERTENCIA: Asegúrese siempre de que la herramienta esté

apagada y desenchufada antes de ajustar, añadir accesorios o comprobar una función de la herramienta.

El taladro está equipado con un portabrocas sin chavetero para facilitar la instalación y la retirada de brocas y accesorios. Los portabrocas sin chavetero eliminan la necesidad de usar herramientas especiales para aﬂojar o apretar las mandíbulas del portabrocas.

Para apretar el portabrocas, agarre el mismo con una mano y haga girar el cuerpo a la derecha. Para apretar bien el portabrocas, oprima el botón negro de sujeción del portabrocas ubicado en la parte superior de la caja de metal con una mano mientras aprieta bien el portabrocas girando a la derecha con la otra mano. Para aﬂojar el portabrocas, gire el cuerpo del mismo a la izquierda mientras sujeta en posición el botón negro de sujeción del portabrocas con la otra mano.

NOTA: Sólo es necesario mantener oprimido el botón negro de sujeción del portabrocas durante el apriete ﬁnal del portabrocas o al aﬂojar inicialmente el portabrocas. Para instalar una broca, DESENCHUFE EL TALADRO, y abra las mandíbulas del portabrocas hasta

MCQD38_OpMan.indd, Spread 4 of 16 - Pages (4, 29) 4/24/08 1:21 PM

Español

English

7. Coloque siempre el cordón alejado de la broca giratoria y NO enrolle el cordón alrededor del brazo o de la muñeca. Si el cordón queda atrapado por la broca giratoria o el portabrocas, puede perder el control del taladro y quedar enredado en el cordón, causando lesiones personales.

8. Conozca la posición y el ajuste del botón de “traba en encendido” del interruptor. Cuando el interruptor esté trabado en la posición de “ENCENDIDO” durante la operación, esté listo para ponerlo inmediatamente en la posición de “APAGADO” durante una situación de emergencia, apretando el gatillo y después soltándolo inmediatamente sin oprimir el botón de “traba en encendido”.

9. No use el gatillo del interruptor de “traba en encendido” en situaciones en que sea probable que se agarrote o se atasque la broca. (Como por ejemplo: al golpear una armadura en hormigón, justo antes de que la broca salga por el lado opuesto de la pieza de trabajo, al usar brocas de diámetro grande, etc.). Cuando la broca se atasque o se agarrote se produce un par de reacción, haciendo que el cuerpo del taladro retroceda o se tuerza de manera forzada en el sentido opuesto y pueda ser difícil que se desconecte de “traba en encendido” del gatillo.

10. Al usar el taladro, NO se coloque entre la herramienta o el mando auxiliar y un muro o un poste, Si la broca se atasca o se agarrota en la pieza de trabajo, el par de reacción súbito de la herramienta puede aplastarle la mano, el brazo o la pierna contra un objeto ﬁjo.

11. Si la broca se atasca o se agarrota en la pieza de trabajo, suelte inmediatamente el gatillo del interruptor para impedir lesiones personales. Desenchufe el taladro de la fuente de alimentación y después saque la broca de la pieza de trabajo. No trate de liberar la broca atascada poniendo en marcha y parando repetidamente el motor del taladro; esta acción puede provocar lesiones personales.

12. No use brocas ni accesorios sin aﬁlar o dañados. Es más probable que las brocas sin aﬁlar o dañadas se atasquen en la pieza de trabajo.

13. No use brocas más grandes que las recomendadas. Es más probable que se atasquen, causando la pérdida de control de la herramienta y lesiones personales. Las brocas grandes también pueden recalentar el taladro, dañando el motor y los engranajes.

14. Al quitar la broca de la herramienta, evite el contacto con la piel. Deje que pase un tiempo suﬁciente para enfriar la broca o use guantes protectores para manipular la broca o el accesorio. Es posible que las brocas y los accesorios estén calientes después de un uso prolongado.

OPERACIÓN

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: El USO INDEBIDO o no seguir las reglas de seguridad indicadas en

este manual de instrucciones puede causar lesiones personales graves.

ADVERTENCIA: Antes de enchufar la herramienta, compruebe siempre para ver si

la herramienta está apagada.

ADVERTENCIA: El interruptor puede trabarse en la posición de “ENCENDIDO” para

mayor comodidad del operador durante tiempos de operación largos. Tenga cuidado al trabar la herramienta en la posición de “ENCENDIDO” y sujétela ﬁrmemente.

the dust. Allowing dust to get into your mouth or eyes, or lay on your skin may promote absorption of harmful material. Always use properly ﬁtting NIOSH/OSHA approved respiratory protection appropriate for dust exposure, and wash exposed areas with soap and water.

EXTENSION CORDS

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the power supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown below to determine the required minimum wire size.

The smaller the gauge number of the wire, the greater the capacity of the cord. For example: a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁx

“W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition.

Always replace a damaged extension cord or have it repaired by a qualiﬁed person before using it.

• Protect your extension cords from sharp objects, excessive heat, and damp or wet areas.

SPECIFIC SAFETY RULES FOR DRILLS

DO NOT let comfort or familiarity with your Drill (gained from repeated use) replace strict adherence to the Drill safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.

WARNING:

Hold tool by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a “live” wire will also make exposed metal parts of the tool “live” and shock the operator.

1. Hold the tool by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a “live” wire will make exposed metal

parts of the tool “live” and shock the operator. Do not drill, fasten or break into existing walls or other blind areas where electrical wiring may exist. If this situation is unavoidable, disconnect all fuses or circuit breakers feeding this worksite.

Recommended Minimum Wire Gauge for Extension Cords (120 Volt)

Nameplate

Amperes

(At Full Load)

Extension Cord Length

25 Feet 50 Feet 75 Feet 100 Feet 150 Feet 200 Feet

0–2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1 –7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

MCQD38_OpMan.indd, Spread 5 of 16 - Pages (28, 5) 4/24/08 1:21 PM

English

Español

2. Always use safety glasses or goggles. Ordinary eye or sun glasses are NOT safety glasses. USE CERTIFIED SAFETY EQUIPMENT. Protective eyewear should comply with ANSI Z87.1 standards. Use a dust mask or respirator for operations which generate dust.

3. Always check that the trigger lock is “OFF” before plugging the tool into the power source. Never leave the trigger locked in the “ON” position when not using the tool. Accidental start-ups may cause personal injury.

4. Do not hold the tool or place your hands near the rotating chuck or drill bit. Contact with any moving parts may result in personal injury.

5. Always check that the material being drilled is secure and clamped in place if necessary to prevent any movement. An unstable workpiece can cause the drill bit to bind, causing of control and injury.

6. Never hold the workpiece in your hand, lap or against other parts of the body when drilling. Contact with the drill bit can cause injury.

7. Always position the cord away from the rotating bit and DO NOT wrap the cord around your arm or wrist. If the cord is caught by the rotating bit or chuck you may lose control of the drill and become entrapped by the cord, causing personal injury.

8. Know the location and setting of the switch “Lock-On” button. When the switch is locked “ON” during operation, be ready to immediately switch it “OFF” during an emergency situation, by pulling the trigger then releasing it immediately without pressing the “Lock-On” button.

9. Do not use the switch trigger “Lock-On” in situations where drill bit binding or jamming is likely to occur. (Such as: striking hidden rebar in concrete, just before the bit breaks through the opposite side of the workpiece, when using large diameter bits, etc.) When the bit jams or binds reaction torque occurs, causing the drill body to forcibly kick-back or twist in the opposite direction and releasing the trigger “lock-on” may be difﬁcult.

10. When using the drill DO NOT position yourself between the tool or auxiliary handle and a wall or post. If the bit jams or becomes bound in the workpiece, the sudden reaction torque of the tool could crush your hand, arm or leg against a stationary object.

11. If the bit jams or binds in the work, immediately release the switch trigger to prevent personal injury. Unplug the drill from the power source and then remove the drill bit from the work. Do not attempt to free the jammed drill bit by repeatedly starting and stopping the drill motor; this action could result in bodily injury.

12. Do not use dull or damaged bits and accessories. Dull or damaged bits are more likely to bind in the workpiece.

13. Do not use bits larger then those recommended. They are more likely to jam, causing loss of tool control and personal injury. Large bits may also overload the drill, causing motor and gear damage.

14. When removing the drill bit from the tool avoid contact with skin. Allow sufﬁcient time for the bit to cool down or use proper protective gloves to handle the bit or accessory. Drill bits and accessories may be hot after prolonged use.

Calibre de alambre mínimo recomendado para cables de extensión (120 Voltios)

Amperios según

la placa de datos

(a plena carga)

Longitud del cable de extensión

25 pies 50 pies 75 pies 100 pies 150 pies 200 pies

0– 2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

REGLAS GENERALES DE SEGURIDAD

NO deje que la comodidad o la familiaridad con el taladro (obtenida tras uso repetido) sea un sustituto del respeto estricto a las reglas de seguridad del taladro. Si usa esta herramienta de forma peligrosa o incorrecta, puede sufrir lesiones personales graves.

ADVERTENCIA: Sujete la herramienta por las superﬁcies de agarre aisladas al

efectuar la operación cuando la herramienta de corte pueda hacer contacto con cables ocultos o su propio cordón. El contacto con un cable “con corriente” también puede hacer que las piezas de metal expuestas “tengan corriente” y el operador reciba una descarga.

1. Sujete la herramienta por las superﬁcies de agarre aisladas al efectuar la operación cuando la herramienta de corte puede hacer contacto con cables ocultos o su propio cordón. El contacto con un cable “con corriente” también puede hacer que las piezas de metal expuestas “tengan corriente” y el operador reciba una descarga. No taladre, sujete ni rompa muros existentes u otras áreas ciegas donde pueda haber conexiones eléctricas. Si no se puede evitar esta situación, desconecte todos los fusibles o disyuntores que alimentan este lugar de trabajo.

2. Use siempre gafas o anteojos de seguridad. Los ojos normales o las gafas de sol NO son gafas de seguridad. USE EQUIPOS DE SEGURIDAD CERTIFICADOS. Los protectores de ojos deben cumplir con las normas ANSI Z87.1 Use una máscara contra el polvo o un respirador para las operaciones que generan polvo.

3. Compruebe siempre que la traba del gatillo esté en la posición de “APAGADO” antes de enchufar la herramienta en la fuente de alimentación. No deje nunca el gatillo trabado en la posición de “ENCENDIDO” cuando no use la herramienta. Los arranques por accidente pueden causar lesiones personales.

4. No sujete la herramienta ni ponga las manos cerca del portabrocas giratorio o de la broca. El contacto con las piezas móviles puede provocar lesiones personales.

5. Compruebe siempre que el material que se taladre esté ﬁjo y sujeto en posición si es necesario para impedir cualquier

movimiento. Una pieza de trabajo inestable puede hacer que

la broca se agarrote, perdiendo el control y causando lesiones.

6. No sujete nunca la pieza de trabajo con la mano, el regazo o con otras partes del cuerpo cuando esté taladrando. El contacto con la broca puede causar lesiones.

MCQD38_OpMan.indd, Spread 6 of 16 - Pages (6, 27) 4/24/08 1:21 PM

Español

English

ADVERTENCIA:

EL USO DE ESTA HERRAMIENTA PUEDE GENERAR Y DESEMBOLSAR POLVO U OTRAS PARTÍCULAS TRANSPORTADAS POR EL AIRE, INCLUYENDO POLVO DE MADERA, POLVO DE SÍLICE CRISTALINA Y ASBESTOS. Dirija las partículas en dirección contraria a la cara y el cuerpo. Siempre utilice

la herramienta en una área bien ventilada y suministre lo necesario para la remoción apropiada del polvo. Utilice sistemas colectores de polvo cuando sea posible. La exposición al polvo podría causar lesiones respiratorias graves y permanentes u otras lesiones, incluyendo silicosis (una enfermedad pulmonar grave), cáncer y la muerte. Evite respirar el polvo, y evite el contacto prolongado con el polvo. Permitir que el polvo ingrese a su boca u ojos, o que se deposite sobre su piel podría provocar la absorción de materiales peligrosos. Cuando exista exposición a polvo, siempre utilice protección respiratoria aprobada por NIOSH/OSHA que ajuste apropiadamente, y lave con jabón y agua las áreas expuestas.

CABLES DE EXTENSIÓN

Las herramientas de conexión a tierra requieren un cable de extensión de tres alambres. Las herramientas de aislamiento doble pueden utilizar un cable de extensión de dos

o tres alambres. A medida que aumenta la distancia desde el tomacorriente de suministro de energía, usted debe utilizar un cable de extensión de mayor calibre. Utilizar cables de extensión con alambre de dimensiones inadecuadas causa una caída grande del voltaje, lo que resulta en pérdida de energía y posible daño a la herramienta. Consulte la tabla mostrada enseguida para determinar el tamaño de alambre mínimo requerido.

Entre más pequeño sea el número de calibre del alambre, mayor es la capacidad del cable. Por ejemplo: un cable de calibre 14 puede transportar más corriente que un cable de calibre

16. Cuando se utiliza más de un cable de extensión para conformar la longitud total, veriﬁque que cada cable contiene como mínimo el tamaño de alambre mínimo requerido. Si usted está utilizando un cable de extensión para más de una herramienta, sume los amperios indicados en la placa de datos de cada herramienta y utilice la suma para determinar el tamaño de alambre mínimo requerido.

Pautas para utilizar cables de extensión

• Si usted está utilizando un cable de extensión en exteriores, veriﬁque que esté marcado con el suﬁjo “W-A” (“W” en Canadá) que indica que es aceptable para uso en exteriores.

• Veriﬁque que su cable de extensión tiene los alambres apropiados y que está en buenas condiciones eléctricas. Siempre reemplace un cable de extensión dañado o hágalo reparar por una persona caliﬁcada antes de utilizarlo.

• Proteja sus cables de extensión contra objetos cortantes, calor excesivo y áreas mojadas o húmedas.

OPERATION

SAVE THESE INSTRUCTIONS WARNING: MISUSE or failure to follow the safety rules stated in this instruction manual

may cause serious personal injury.

WARNING: Before plugging in the tool, always check to see that the tool is switched off. WARNING: The switch can be locked in “ON” position for ease of operator comfort

during extended use. Apply caution when locking tool in “ON” position and maintain a ﬁrm grasp on the tool.

TRIGGER CONTROLLED VARIABLE SPEED

Your tool is equipped with a variable speed trigger switch. The tool speed is controlled by the amount of pressure you apply to the switch trigger. By slowly increasing the pressure on the switch trigger, tool speed will gradually increase until reaching maximum rated RPM.

To start the tool, simply pull the switch trigger. Increase tool speed by applying more pressure on the switch trigger. To stop the tool, release the switch trigger.

“LOCK-ON” BUTTON

The “Lock-On” button is located in the handle of your tool, beside the switch trigger and allows you to continuously operate the drill without holding down the switch trigger.

To lock the trigger “On”, pull the switch trigger back fully, depress the “Lock-On” button and release the trigger. To unlock the trigger, squeeze the trigger back completely then release it without depressing the “Lock-On” button.

WARNING: Do not change the direction of rotation until the tool comes to a complete stop. Moving the “forward/reverse” lever while the drill chuck is rotating can cause damage to the tool.

WARNING:Always check the direction of rotation before tool operation. WARNING:Always be sure that the tool is switched off and unplugged before adjusting or

checking function on the tool.

WARNING:Always check the direction of rotation before operating the tool. The tool must be set for forward or clockwise rotation only. Failure to obey this caution may cause property damage.

KEYLESS CHUCK

WARNING: Always be sure that the tool is switched off and

unplugged before adjusting, adding accessories, or checking a function on the tool.

Your drill is equipped with a keyless chuck to allow for easy installation and removal of drill bits and accessory items. Keyless chucks eliminate the need for special tools to loosen or tighten the chuck jaws. To tighten the chuck, grasp the chuck with one hand and rotate the chuck body in a clockwise direction. To securely tighten the chuck, push down on the Black Chuck Grip Button located on the top of the metal housing with one hand while snugging up the chuck in the clockwise rotation with the other hand. To loosen the chuck, rotate the chuck body in a counterclockwise direction while holding the Black Chuck Grip Button in place with the other hand.

MCQD38_OpMan.indd, Spread 7 of 16 - Pages (26, 7) 4/24/08 1:21 PM

English

Español

NOTE: It is only necessary to hold down the Black Chuck Grip Button during the ﬁnal

tightening of the chuck or the intitial losening of the chuck.

To install a drill bit, UNPLUG YOUR DRILL, and open the chuck jaws to a point where the opening is just large enough for the bit you intend on using.

Point the drill/chuck upwards (to prevent the bit from falling out) and insert the bit into the chuck the full length of the jaws. Now tighten the chuck following the previously mentioned direction.

Drilling in wood, composite materials and plastics

Although most “twist” drill bits are designed for drilling into metal, they are the most common bit used for boring holes in wood, wood composites and plastics. There are many types of drill bits available that may be more appropriate or designed speciﬁcally for boring the type of hole you desire. Additional drill bits to choose from include: spade bits, brad bits, self-feed bits, hole saws, circle cutters, multispur bits and forstner bits, to name just a few! Woodworking publications and tool supply store personnel are good sources to help you select the drill bit that best satisﬁes your needs.

With the tool unplugged from its power source:

• Install the appropriate bit into the chuck and tighten the chuck.

• Place the forward/reverse lever in the forward position.

• Be sure the “lock-on” button is disengaged.

• Mark the location(s) on work piece where the holes are to be drilled.

• Secure the work piece with clamps or other means.

• Wear safety goggles or safety glasses with side shields. Wear a dust mask or respirator to prevent inhalation of wood dust.

To drill the hole:

• Plug the tool into the power source.

• Place tip of the drill bit on the work piece where the hole is being drilled.

• Apply downward pressure and slowly depress the switch trigger.

• When using a twist drill, withdraw the bit from the hole frequently to clear built up wood chips from the ﬂutes. Clearing the ﬂutes avoids overheating the bit and burning the wood.

• When drilling plastics use slower speeds to avoid melting the material.

• Reduce pressure on the drill just before the bit breaks through the work piece to avoid splintering the wood. (Note: Clamping a backing block to the work piece will keep the back of the wood from splintering. If not using a backing block when using spade bits and hole saws, reduce pressure as soon as the bit point breaks through the work piece and complete drilling the hole from the opposite side.)

Drilling in metal

Important Note: Use good quality high-speed steel twist drill bits.

With the drill unplugged, install the bit and perform the pre-drilling checks as stated in the proceding wood drilling section.

To make starting the hole easier and keep the bit from “walking” on the workpiece, use a center punch to make a small impression in the metal. Place the drill bit tip into the impression and start the drill by slowly depressing the switch trigger. Apply only enough pressure to keep the bit cutting into the metal.

WARNING: DO NOT FORCE the tool. Too much pressure may cause bits to break, resulting in bodily injury. Excessive pressure will cause bits to overheat, damaging the drill bit. Too little pressure keeps the bit from cutting, dulling the bit edges due to excessive friction.

If drilling large holes, ﬁrst drill a smaller hole and then enlarge it to the desired size. Using

26. MANTENGA LA HERRAMIENTA SECA, LIMPIA Y LIBRE DE ACEITE Y GRASA. Siempre utilice un trapo limpio para realizar actividades de limpieza. Nunca

utilice ﬂuidos de freno, gasolina, productos de base de petróleo, ni ningún solvente, para limpiar la herramienta.

27. NO UTILICE LA HERRAMIENTA SI EL INTERRUPTOR NO REALIZA LA OPERACIÓN DE ENCENDIDO Y APAGADO. Solicite a un centro de servicio

autorizado que reemplace los interruptores defectuosos.

28. SÓLO UTILICE LAS HOJAS CORRECTAS. No utilice hojas con oriﬁcios de eje con dimensiones incorrectas. Nunca utilice arandelas o pernos para hoja que estén defectuosos o que sean incorrectos.

29. ANTES DE REALIZAR UN CORTE, VERIFIQUE QUE TODOS LOS AJUSTES ESTÁN ASEGURADOS. VERIFIQUE DOBLEMENTE TODOS LOS VALORES DE AJUSTE. Antes de conectar a la fuente de energía, veriﬁque que

la hoja está apretada y que no está haciendo contacto con la máquina o con la pieza de trabajo.

30. EVITE CORTAR PUNTILLAS. Antes de cortar, inspeccione en busca de puntillas y retire todas las puntillas de la madera.

31. DURANTE EL USO, NUNCA TOQUE LA HOJA NI NINGUNA OTRA PIEZA MÓVIL.

32. NUNCA ARRANQUE UNA HERRAMIENTA CUANDO CUALQUIER COMPONENTE GIRATORIO ESTÁ EN CONTACTO CON LA PIEZA DE TRABAJO.

33. ANTES de realizar cualquier trabajo, VERIFIQUE QUE EL ÁREA DE TRABAJO TIENE ILUMINACIÓN SUFICIENTE para ver la pieza de trabajo y que ninguna

obstrucción interferirá con la operación segura.

34. INSPECCIONE PERIÓDICAMENTE LOS CABLES DE SUMINISTRO DE ENERGÍA DE LAS HERRAMIENTAS. Si se encuentra un cable dañado, hágalo

reparar por un técnico de servicio caliﬁcado en un establecimiento de servicio autorizado. El alambre con aislamiento que tiene una superﬁcie exterior de color verde con o sin franjas amarillas es el alambre de conexión a tierra del equipo. Si se requiere reparar o reemplazar el enchufe o el cable eléctrico, no conecte el alambre de conexión a tierra del equipo a una terminal viva. Repare/reemplace inmediatamente los cables dañados o desgastados. Sea consciente constantemente de la ubicación del cable y manténgalo bien alejado de la hoja giratoria.

35. ENCHUFES POLARIZADOS. Para reducir el riesgo de descarga eléctrica, esta herramienta tiene un enchufe polarizado (una pata es más ancha que la otra). Este enchufe encajará sólo de una manera en un tomacorriente polarizado. Si el enchufe no encaja totalmente dentro del tomacorriente, invierta el enchufe. Si el enchufe sigue sin encajar, comuníquese con un electricista caliﬁcado para instalar el tomacorriente apropiado. No

cambie el enchufe de ninguna manera.

MCQD38_OpMan.indd, Spread 8 of 16 - Pages (8, 25) 4/24/08 1:21 PM

Español

English

16. UTILICE LOS ACCESORIOS RECOMENDADOS. Utilizar accesorios no recomendados por el fabricante o no diseñados para uso en una herramienta de este tipo, podría causar daño a la máquina o lesiones personales al usuario. Consulte el manual del operario para conocer los accesorios recomendados.

17. VERIFIQUE QUE SU CABLE DE EXTENSIÓN TIENE DIMENSIONES APROPIADAS Y QUE ESTÁ EN BUENAS CONDICIONES. Cuando utilice

un cable de extensión, asegúrese de utilizar un cable con las especiﬁcaciones suﬁcientes para transportar la corriente que el producto utilizará. Un cable con especiﬁcaciones por debajo de lo requerido causará una caída en el voltaje de línea, lo que provocará una pérdida de energía y sobrecalentamiento de la herramienta. Consulte la tabla de cables de extensión para encontrar el tamaño correcto con base en la longitud del cable y los valores nominales de corriente indicados en la placa de datos. Si tiene dudas, utilice el cable de calibre mayor siguiente en la tabla. Entre menor sea el número de calibre, mayor será la capacidad del cable.

18. ASEGURE LA PIEZA DE TRABAJO. Utilice prensas de sujeción o una prensa de banco para sostener la pieza de trabajo cuando sea posible. Utilizar prensas de sujeción o dispositivos mecánicos similares es más seguro que utilizar su mano(s) y le permite utilizar ambas manos para operar la herramienta. Perder el control de la pieza de trabajo puede causar lesiones personales.

19. NO SE EXTIENDA USTED MÁS ALLÁ DE SU ALCANCE. Mantenga la posición de pie apropiada y el equilibrio a todo momento; la pérdida del equilibrio puede causar que usted caiga dentro de la máquina en funcionamiento, causando posibles lesiones.

20. NUNCA SE PARE SOBRE LA HERRAMIENTA. Podría ocurrir una lesión si la máquina se inclina o si usted hace contacto involuntariamente con la herramienta de corte.

21. NO FUERCE LA HERRAMIENTA. La herramienta realizará el trabajo de una mejor y más segura manera a la velocidad de alimentación para la cual se diseñó. Forzar la herramienta podría dañar posiblemente la máquina y podría resultar en lesiones personales.

22. EMPUJE LA PIEZA DE TRABAJO EN LA DIRECCIÓN Y VELOCIDAD CORRECTAS. Empuje la pieza de trabajo dentro de la hoja, cuchilla o superﬁcie

abrasiva únicamente en dirección contraria a la dirección de rotación de la herramienta de corte. El empuje incorrecto de la pieza de trabajo en la misma dirección de rotación de la herramienta de corte provoca que la pieza de trabajo sea lanzada a alta velocidad.

23. NUNCA DEJE LA HERRAMIENTA FUNCIONANDO SIN SUPERVISIÓN. DESACTIVE LA ENERGÍA. No abandone la máquina hasta que se haya detenido por

completo.

24. APAGUE LA MÁQUINA, Y DESCONECTE LA MÁQUINA DE LA FUENTE DE ENERGÍA antes de ajustar o cambiar los valores de ajuste, o al realizar reparaciones.

Podría ocurrir un arranque accidental que cause lesiones personales.

25. NUNCA UTILICE LA HERRAMIENTA EN UNA ATMÓSFERA EXPLOSIVA. La formación normal de chispas del motor podría encender vapores.

lubricants such as oil on the point will help cool the bit, increase drilling action and extend drill bit life.

Clamp a backing block to the work piece to prevent binding and distortion when the bit breaks through the metal.

1. Trigger Switch

2. Lock -On Button

3. Keyless Chuck

4. Black Chuck Grip Button

5. Through Body Forward/Reverse Switch

Five-Year Warranty

This product is warranted free from defects in material and workmanship for 5 years after date of purchase. This limited warranty does not cover normal wear and tear nor damage from neglect or accident. The original purchaser is covered by this warranty and it is not transferable. Please return the tool to store location of purchase or contact Northern Tool and Equipment Customer

Service.

Toll-Free Help Line:

For questions about this Product please call Toll-Free: 888-552-8665.

Richpower Industries, Inc 736 Hampton Road Williamston, SC, 29697

Printed in China, on recycled paper

MCQD38_OpMan.indd, Spread 9 of 16 - Pages (24, 9) 4/24/08 1:21 PM

Français

Español

Perceuse de 3/8 po de faibles dimensions

Manuel de l'opérateur

Spéciﬁcations

• Modèle n° MCQD38

• Alimentation du chargeur : 120 V, 60 Hz, 3,5 A

• Régime à vide : 0-1500 tr/mn, réversible.

• Mandrin : autoserrant de 10 mm (3/8 po)

• Poids net : 3.14 lb

AVERTISSEMENT:

Pour réduire le risque de blessure, l’utilisateur doit lire et assimiler ce manuel d’utilisation avant de se servir de l’outil. Conservez ce manuel comme référence ultérieure.

Numéro d’aide sans frais: 1-888-552-8665.

AVERTISSEMENT:

L’utilisation de tout outil électrique peut causer la projection d’objets étrangers dans vos yeux, pouvant entraîner de sérieux dommages. Avant de commencer à vous servir de l’outil, portez toujours des lunettes de sécurité ou avec des écrans latéraux de protection, et une protection faciale complète si nécessaire. Nous recommandons le port d’un masque à vision large par dessus les lunettes. Portez toujours une protection oculaire qui est marquée comme en conformité avec ANSI Z87.1.

Repérez ce symbole qui signale d’importantes précautions de sécurité. Cela veut dire faites attention ! Votre sécurité est en jeu.

RÈGLES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT:

Certaines poussières produites par des appareils électriques de ponçage, sciage, meulage, perçage et autres travaux de construction contiennent des produits chimiques connus pour causer cancer, anomalies congénitales et autres atteintes à la reproduction. Voici quelques exemples de ces produits nocifs:

• plomb des peintures au plomb, • silice cristalline des briques et du béton et d’autres matériaux de construction, et

• arsenic et chrome de bois d’œuvre traité chimiquement.

6. NO UTILICE LA HERRAMIENTA EN AMBIENTES PELIGROSOS. Mantenga

bien iluminada el área de trabajo para evitar tropezones o la colocación inadvertida de brazos, manos, o dedos en posiciones peligrosas. No utilice herramientas motorizadas en lugares mojados o húmedos o en la lluvia, lo cual podría causar descarga eléctrica o electrocución.

7. MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas y las mesas de trabajo desordenadas invitan a que ocurran accidentes.

8. Antes de utilizar la máquina, REVISE LA HERRAMIENTA EN CUANTO A PIEZAS DAÑADAS. Revise en cuanto a la alineación apropiada de las piezas móviles,

atascamiento de piezas móviles, rotura de componentes, y otras condiciones que pudieran afectar el funcionamiento de la herramienta. Una cubierta protectora o cualquier otra pieza que esté dañada debe ser reparada apropiadamente o reemplazada por un centro de servicio autorizado para evitar el riesgo de lesiones personales.

9. ANTES DE ARRANCAR LA HERRAMIENTA, RETIRE LAS LLAVES DE AJUSTE Y LAS LLAVES DE TUERCAS. Las llaves, las llaves de tuercas, los

fragmentos, y otros desechos pueden ser lanzados a alta velocidad, causando posiblemente lesiones personales graves

10. MANTENGA ALEJADOS LOS NIÑOS Y LOS VISITANTES. Su taller es un ambiente potencialmente peligroso y no debe permitirse que los visitantes hagan contacto con herramientas, cables de extensión, o deambular sin supervisión. Todos los visitantes deben utilizar gafas de seguridad y mantenerse a una distancia segura del área de trabajo.

11. LOGRE QUE EL TALLER SEA A PRUEBA DE NIÑOS utilizando candados, interruptores maestros, retirando las llaves del arrancador de las herramientas.

12. REALICE MANTENIMIENTO DE MANERA CUIDADOSA A TODAS LAS HERRAMIENTAS Y MÁQUINAS. Mantenga aﬁladas y limpias las herramientas para

que su funcionamiento sea el mejor y el más seguro. Siga las instrucciones para lubricar y cambiar los accesorios.

13. DESCONECTE LAS HERRAMIENTAS CUANDO NO ESTÁN EN USO, antes de suministrar servicio de mantenimiento, o antes de cambiar accesorios, hojas, brocas, cuchillas, etc.

14. DISMINUYA EL RIESGO DE ARRANQUES NO DESEADOS. Antes de enchufar el cable de energía, revise para garantizar que el interruptor de la herramienta está en la posición “OFF”. Si ocurre una falla de energía, mueva el interruptor a la posición “OFF”. Los arranques accidentales pueden causar lesiones personales graves.

15. UTILICE LA HERRAMIENTA CORRECTA PARA EL TRABAJO. No fuerce la herramienta o accesorio utilizándolo en un trabajo para el cual no fue diseñado. No utilice la herramienta para un propósito para cual no está diseñada ya que podría producirse daño a la máquina y/o lesiones personales.

MCQD38_OpMan.indd, Spread 10 of 16 - Pages (10, 23) 4/24/08 1:21 PM

Español

Français

productos químicos que se sabe causan cáncer, defectos de nacimiento u otros daños en el sistema reproductivo. Algunos ejemplos de estos productos químicos son:

• plomo procedente de pinturas de base de plomo,

• sílice cristalina procedente de ladrillos, cemento y otros productos de mampostería, y

• arsénico y cromo procedentes de la madera tratada químicamente.

El riesgo de estas exposiciones varía, dependiendo de la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en una área con buena ventilación y con los equipos de seguridad aprobados, tales como mascarillas antipolvo especialmente diseñadas para eliminar por ﬁltración partículas microscópicas.

ADVERTENCIA:

ANTES DE UTILIZAR ESTE EQUIPO, LEA Y ENTIENDA TODAS LAS ADVERTENCIAS, PRECAUCIONES E INSTRUCCIONES DE OPERACIÓN. No seguir todas las instrucciones enumeradas a continuación, podría resultar en una descarga eléctrica, un incendio y/o lesiones personales graves.

GUARDE ESTAS INSTRUCCIONES

1. LEA EL MANUAL DEL OPERARIO ANTES DE OPERAR LA MÁQUINA. Para minimizar la posible ocurrencia de accidentes y lesiones personales, aprenda la aplicación de la herramienta, las limitaciones y los peligros potenciales especíﬁcos característicos de esta herramienta.

2. UTILICE PROTECCIÓN DE OJOS Y AUDITIVA. SIEMPRE UTILICE GAFAS DE SEGURIDAD CON PROTECTORES LATERALES. A menos que

se especiﬁque de otra manera, las gafas comunes de uso diario sólo proporcionan resistencia limitada a los impactos, estas gafas NO son gafas de seguridad. Sólo utilice equipos de seguridad certiﬁcados; los equipos de protección de ojos deben cumplir las normas ANSI Z87.1. Los equipos de protección auditiva deben cumplir las normas ANSI S3.19.

3. NO UTILICE ESTA MÁQUINA NI NINGUNA OTRA MÁQUINA CUANDO USTED ESTÉ CANSADO, BAJO LA INFLUENCIA DE DROGAS, ALCOHOL O MEDICAMENTOS. TENGA CUIDADO CON LO QUE ESTÁ HACIENDO, PERMANEZCA ALERTA Y UTILICE EL SENTIDO COMÚN.

4. UTILICE ROPA APROPIADA. No use ropa suelta, guantes, corbatas, anillos,

brazaletes, relojes de muñeca ni ninguna otra clase de joyas que pudieran engancharse en las piezas móviles. Se recomienda utilizar calzado antideslizante y cubierta protectora del cabello para contener el cabello largo.

5. UTILICE Y MANTENGA LAS CUBIERTAS PROTECTORAS EN SU SITIO y en buenas condiciones de funcionamiento. Nunca opere la máquina sin cualquiera de las cubiertas protectoras en su sitio. Antes de cada uso, veriﬁque que todas las cubiertas protectoras están en su sitio, que están aseguradas, y que están funcionando correctamente, con el ﬁn de reducir el riesgo de lesiones.

Votre risque en cas d’exposition varie, selon la fréquence d’exécution de ce type de tâches. Pour réduire votre exposition à ces produits : travaillez dans une zone bien ventilée en portant un équipement de sécurité approuvé, tel que masque à poussières spécialement conçu pour ﬁltrer les particules microscopiques.

AVERTISSEMENT:

LISEZ ET ASSIMILEZ TOUS LES AVERTISSEMENTS, MISES EN GARDE ET INSTRUCTIONS D’UTILISATION AVANT DE VOUS SERVIR DE CET ÉQUIPEMENT. Sinon vous risquez commotion électrique, début d’incendie et/ou blessures corporelles.

CONSERVEZ CES INSTRUCTIONS

1. LISEZ LE MANUEL D’UTILISATION AVANT DE VOUS SERVIR DE LA MACHINE. Pour minimiser la possibilité d’accidents et de blessures corporelles, apprenez

en ce qui concerne l’outil ses applications, limitations et dangers potentiels spéciﬁques.

2. PORTEZ UNE PROTECTION DES YEUX ET OREILLES. UTILISEZ TOUJOURS DES LUNETTES DE SÉCURITÉ AVEC ÉCRANS LATÉRAUX. Sauf sur avis contraire, les lunettes de tous les jours ne présentent qu’une résistance limitée

aux impacts, ce ne sont PAS des lunettes de protection. Utilisez un équipement de sécurité certiﬁé. La protection oculaire doit être conforme aux normes ANSI Z87.1. L’équipement de protection de l’audition doit être conforme aux normes ANSI S3.19.

3. N’UTILISEZ PAS CETTE MACHINE, OU UNE AUTRE, QUAND VOUS ÊTES FATIGUÉ, SOUS L’INFLUENCE DE DROGUES, ALCOOL OU MÉDICAMENTS. FAITES ATTENTION À CE QUE VOUS FAITES, RESTEZ ALERTE ET UTILISEZ VOTRE BON SENS.

4. PORTEZ UNE TENUE APPROPRIÉE. Ne portez pas de vêtements ﬂottants, gants,

cravate, bracelets, montre de poignet ou autres bijoux qui peuvent être happés par des pièces en mouvement. Le port de chaussures antidérapantes est recommandé, ainsi que le port d’une couverture des cheveux s’ils sont longs.

5. UTILISEZ ET GARDEZ LES PROTECTIONS EN PLACE et en bon état de marche. Ne faites jamais fonctionner la machine avec une de ses protections ou couvercle ôtés. Vériﬁez que toutes les protections sont en place, serrées et opérationnelles avant chaque utilisation pour réduire le risque de blessure.

6. N’UTILISEZ PAS L’OUTIL DANS DES ENVIRONNEMENTS DANGEREUX. Gardez la zone de travail bien éclairée pour éviter de trébucher ou de placer bras, mains ou doigts en positions dangereuses. N’utilisez pas d’outils électriques dans des endroits humides ou mouillés, ou sous la pluie, vous risqueriez commotion électrique ou électrocution.

7. GARDEZ PROPRE LA ZONE DE TRAVAIL. Les zones et établis en désordre attirent les accidents.

MCQD38_OpMan.indd, Spread 11 of 16 - Pages (22, 11) 4/24/08 1:21 PM

Français

Español

8. VÉRIFIEZ QUE L’OUTIL N’A PAS DE PARTIES ENDOMMAGÉES avant de l’utiliser. Vériﬁez le bon alignement des pièces mobiles et leur absence de distorsion, cherchez d’éventuels composants détériorés ou toutes autres conditions qui pourraient affecter le bon fonctionnement de l’outil. Une protection ou autre pièce qui serait endommagée doit être correctement réparée ou remplacée par un centre de réparation agréé pour éviter le risque de blessure corporelle.

9. ENLEVEZ LES CLÉS ET OUTILS DE RÉGLAGE AVANT DE METTRE EN MARCHE. Les clés, clavettes, déchets et autres débris peuvent être projetés à grande

vitesse, et ainsi causer des graves blessures.

10. MAINTENEZ ENFANTS ET VISITEURS À L’ÉCART. Votre atelier est un environnement potentiellement dangereux et les visiteurs ne doivent pas être autorisés à toucher les outils, cordons rallonges ou à se promener partout dans supervision. Tous ces visiteurs devront porter des lunettes de sécurité et être maintenus à une distance de sécurité de la zone de travail.

11. GARDEZ L’ATELIER SANS DANGER POUR DES ENFANTS en utilisant cadenas, interrupteurs principaux et en enlevant les clés de démarrage des outils.

12. ENTRETENEZ SOIGNEMENT OUTILS ET MACHINES. Gardez les outils affûtés et propres pour une performance optimale et sans danger. Suivez les instructions de lubriﬁcation et de remplacement d’accessoires.

13. DÉBRANCHEZ LES OUTILS NON UTILISÉS,

avant d’intervenir dessus, ou quand

vous remplacez accessoires, lames, forets, couteaux, etc.

14. RÉDUISEZ LE RISQUE DE DÉMARRAGE ACCIDENTEL. Vériﬁez bien que l’outil a son interrupteur en position d’arrêt (OFF) avant de brancher son cordon secteur. En cas de panne d’alimentation passez l’interrupteur en position d’arrêt. Des démarrages intempestifs peuvent causer des blessures corporelles graves.

15. UTILISEZ LE BON OUTIL POUR LA TÂCHE. Ne forcez pas sur l’outil ou accessoire pour exécuter une tâche pour laquelle il n’a pas été conçu. N’utilisez pas l’outil pour une ﬁnalité non prévue car vous risquez des dégâts matériels et/ou des blessures corporelles.

16. N’UTILISEZ QUE DES ACCESSOIRES RECOMMANDÉS. L’utilisation d’accessoires et équipements annexes non recommandés par le constructeur ou non prévus pour être utilisés sur ce type d’outil peut causer des dégâts matériels et/ou des blessures corporelles pour l’utilisateur. Consultez le manuel d’utilisation pour connaître les accessoires recommandés.

17. ASSUREZ-VOUS QUE VOTRE CORDON RALLONGE EST DU BON CALIBRE ET EN BON ÉTAT. Quand vous utilisez un cordon rallonge, assurez-vous

qu’il est d’un calibre sufﬁsant pour passer le courant que votre outil va tirer. Un cordon sous dimensionné va causer une perte de tension en ligne, d’où une diminution de puissance et une surchauffe de l’outil. Consultez le tableau des cordons rallonges pour le calibre correct, sur la base de sa longueur et de la consommation nominale indiquée sur la plaque signalétique. En cas de doute, utilisez le calibre de ﬁls immédiatement supérieur. Plus le numéro de calibre est petit, plus gros est le cordon.

Taladro para espacios reducidos de 3/8”

Manual del operador

Especiﬁcaciones:

• Modelo MCQD38

• Entrada: 120 VCA, 60 Hz, 3.5 A

• Velocidad sin carga: 0-1,500 rpm

• Tamaño del portabrocas 3/8”

• Peso neto: 3.14 lb

ADVERTENCIA:

Para reducir el riesgo de lesiones, el usuario debe leer y entender este manual del operario antes de operar esta herramienta. Guarde este manual para consultas futuras.

Línea de ayuda gratuita: 1-888-552-8665.

ADVERTENCIA:

La operación de cualquier herramienta motorizada puede provocar el lanzamiento de objetos extraños hacia sus ojos, lo cual puede resultar en daño grave de los ojos. Antes de iniciar la operación con la herramienta, siempre colóquese gafas de seguridad con protectores laterales y cuando sea necesario, una careta de protección de toda la cara. Recomendamos las caretas de visión amplia para utilizar sobre las gafas de seguridad con protectores laterales. Siempre utilice protección de ojos que esté marcada indicando el cumplimiento de la norma ANSI Z87.1

Busque este símbolo que indica precauciones de seguridad importantes. Éste signiﬁca ¡¡¡atención!!! Su seguridad está involucrada.

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA:

Algunos polvos producidos por actividades como lijar, aserrar, pulir, taladrar y otras actividades relacionadas con la construcción contienen

MCQD38_OpMan.indd, Spread 12 of 16 - Pages (12, 21) 4/24/08 1:21 PM

Français

1. Gâchette

2. Bouton de verrouillage en marche

3. Mandrin autoserrant

4. Bouton noir du mandrin

5. Bouton d’inversion dans le corps

Garantie de deux ans

Ce produit est garanti contre tout vice de matériau et de fabrication pendant 5 ans à compter de la date d'achat. La présente garantie limitée ne couvre pas l’usure normale ou les dommages dus au manque de soins ou aux accidents. L’acheteur d’origine est couvert par la présente garantie qui n’est pas transférable à un tiers. Veuillez renvoyer l’outil au magasin où vous l’avez acheté avec la facture et vous obtiendrez remboursement ou un outil neuf.

Ligne Péage-Libre D’Aide : Des questions au sujet de ce produit réclamez svp Péage-Libre: 888-552-8665.

Richpower Industries, Inc. 736 Hampton Road Williamston, SC 29697

Imprimé en Chine, sur le papier réutilisé

18. MAINTENEZ LA PIÈCE SUR LAQUELLE VOUS TRAVAILLEZ. Utilisez des serre-joints ou un étau pour maintenir la pièce travaillée quand c’est possible. C’est plus sûr que de se servir de sa ou ses mains et permet de garder ses deux mains libres pour actionner l’outil. La perte de contrôle de la pièce travaillée peut entraîner des blessures corporelles.

19. NE TRAVAILLEZ PAS À BOUT DE BRAS. Gardez une bonne posture et un bon équilibre en permanence, un déséquilibre peut amener votre chute sur la machine en action, avec possibilité de blessure.

20. NE MONTEZ JAMAIS SUR L’OUTIL. Vous pouvez vous blesser si la machine bascule ou si vous touchez involontairement l’outil de coupe.

21.

NE FORCEZ PAS SUR L’OUTIL. L’outil effectuera la tâche de façon meilleure et plus

sûre à la vitesse de pénétration pour laquelle il a été conçu. Forcer sur l’outil peut éventuellement endommager la machine et entraîner des blessures.

22. POUSSEZ LA PIÈCE À TRAVAILLER DANS LA BONNE DIRECTION À LA BONNE VITESSE. N’envoyez la pièce vers la lame, le couteau ou la surface abrasive,

selon la machine, que en sens opposé à la rotation de l’outil de coupe. Une mauvaise présentation de la pièce dans le même sens que la rotation de l’outil de coupe fait que la pièce est projetée à grande vitesse.

23. NE LAISSEZ JAMAIS L’OUTIL TOURNER SANS SURVEILLANCE, ARRÊTEZ-LE. N’abandonnez pas la machine avant qu’elle ne se soit complètement

arrêtée.

24. ARRÊTEZ LA MACHINE (OFF) ET DÉBRANCHEZ-LA DE LA PRISE D’ALIMENTATION SECTEUR avant de la régler ou de modiﬁer ses réglages,

ou à l’occasion de réparations. Un démarrage involontaire peut causer des blessures.

25. N’UTILISEZ JAMAIS L’OUTIL DANS UNE ATMOSPHÈRE EXPLOSIVE. La production normale d’étincelles du moteur peut enﬂammer des fumées.

26. MAINTENEZ L’OUTIL SEC, PROPRE ET SANS HUILE OU GRAISSE. Utilisez toujours un chiffon propre pour le nettoyage. N’utilisez jamais de ﬂuide pour freins,

d’essence, de produits à base de pétrole, ni n’importe quel type de solvant pour nettoyer l’outil.

27. N’UTILISEZ PAS L’OUTIL SI SON INTERRUPTEUR DE MARCHE/ARRÊT FONCTIONNE MAL. Faites immédiatement remplacer les interrupteurs défectueux par

un centre de réparations agréé.

28. N’UTILISEZ QUE DES LAMES ADÉQUATES. N’utilisez pas de lames incorrectement calibrées par rapport au trou d’arbre. N’utilisez jamais de rondelles ou boulons défectueux pour maintenir la lame.

29. AVANT DE FAIRE UNE COUPE, ASSUREZ-VOUS QUE TOUS LES RÉGLAGES SONT SÛRS. VÉRIFIEZ DE NOUVEAU TOUTE LA CONFIGURATION. Assurez-vous que la lame est bien serrée et ne touché

pas la scie ou la pièce à travailler avant de brancher l’alimentation électrique.

30. ÉVITEZ DE COUPER DES CLOUS. Inspectez et ôtez tous les clous du bois avant de couper.

MCQD38_OpMan.indd, Spread 13 of 16 - Pages (20, 13) 4/24/08 1:21 PM

Français

31. NE TOUCHEZ JAMAIS LA LAME OU D’AUTRES PIÈCES EN MOUVEMENT DURANT L’UTILISATION.

32. NE DÉMARREZ JAMAIS UN OUTIL QUAND UN COMPOSANT ROTATIF EST DÉJÀ EN CONTACT AVEC LA PIÈCE TRAVAILLÉE.

33. ASSUREZ-VOUS QUE LA ZONE DE TRAVAIL EST CONVENABLEMENT ÉCLAIRÉE pour bien voir votre travail et vériﬁer l’absence d’obstructions qui pourraient interférer avec la sûreté de fonctionnement AVANT de commencer toute tâche.

34. INSPECTEZ PÉRIODIQUEMENT LES CORDONS D’ALIMENTATION. Si

vous trouvez un cordon secteur endommagé, faites le réparer par un technicien qualiﬁé ou un centre de réparations agréé. Le conducteur isolé avec une surface verte, avec ou sans rayures jaunes, est le ﬁl de liaison à la terre. S’il est nécessaire de réparer ou remplacer le cordon ou la ﬁche secteur, ne branchez pas ce ﬁl de mise à la terre sur la phase ou le neutre. Réparez ou remplacez sans attendre les cordons endommagés ou usés. Soyez toujours conscient de l’emplacement du cordon secteur et maintenez-le à l’écart de la lame en rotation.

35. LES FICHES SECTEUR SONT POLARISÉES. Pour réduire le risque de commotion électrique, l’outil comporte une ﬁche secteur polarisée (une lame de borne est plus large que l’autre). Cette ﬁche s’enﬁchera uniquement dans une prise murale polarisée de la même façon. Si la ﬁche n’entre pas dans la prise, tournez-la. Si elle n’entre toujours pas, contactez un électricien qualiﬁé pour installer une prise secteur adéquate. En aucun cas vous ne devez changer de ﬁche secteur sur le cordon.

AVERTISSEMENT: L’UTILISATION DE CET OUTIL PEUT

GÉNÉRER ET BRASSER DE LA POUSSIÈRE ET D’AUTRES PARTICULES EN SUSPENSION DANS L’AIR, COMME SCIURE, SILICE CRISTALLINE ET AMIANTE. Dirigez le ﬂot de particules hors de votre visage et de votre corps. Faites toujours fonctionner l’outil dans une zone bien ventilée, et veillez à une bonne évacuation de la poussière. Utilisez un système de collecte de poussières dans la mesure du possible. L’exposition aux poussières peut causer des troubles respiratoires ou autres sérieux et permanents, incluant la silicose (une sérieuse affection des poumons), le cancer et la mort. Évitez de respirer la poussière et évitez un contact prolongé avec elle. Si vous laissez entrer la poussière dans votre bouche ou vos yeux, ou se déposer sur votre peau, vous risquez de provoquer l’absorption de matières dangereuses. Portez toujours une protection respiratoire approuvée NIOSH/OSHA bien ajustée convenant à la protection contre les poussières, et lavez les surfaces de peau exposées à l’eau et au savon.

CORDONS RALLONGES

Les outils mis à la terre nécessitent un cordon rallonge à trois ﬁls. Les

outils à double isolation peuvent utiliser des cordons rallonge indifféremment à deux ou trois conducteurs. Plus augmente la distance depuis la prise d’alimentation, plus le calibre de la rallonge devra être important. L’utilisation de cordons rallonges avec des ﬁls mal calibrés peut

Perçage du trou

• Brancher l’outil dans la prise de courant.

• Placer l’extrémité du foret sur la pièce à l’endroit où il faut percer le trou.

• Appliquer de la pression vers le bas et serrer lentement la gâchette.

• Lors de l’utilisation d’une mèche hélicoïdale, sortir le foret du trou fréquemment pour dégager les copeaux des goujures. Le nettoyage des goujures évite la surchauffe de la mèche et le brûlage du bois.

• Lors du perçage des plastiques, utiliser un régime plus faible pour éviter de fondre la matière.

• Réduire la pression sur la mèche juste avant sa sortie de l’autre côté de la pièce, aﬁn d’éviter d’éclater le bois. (Remarque – Serrer un bloc d’appui contre la pièce évite la formation d’éclats de bois. Si aucun bloc d’appui n’est utilisé avec une mèche à trois pointes ou une scie trépan, réduire la pression dès que la pointe de la mèche sort de l’autre côté de la pièce et terminer le perçage du trou du côté opposé.)

Perçage d’un métal

Remarque importante – Il faut utiliser des forets en acier rapide de bonne qualité.

Avec la perceuse débranchée, installer le foret et faire les vériﬁcations préliminaires, comme indiqué dans la section de perçage du bois qui précède. Pour faciliter le démarrage du trou et empêcher le foret de « marcher » sur la pièce, utiliser un poinçon pour faire une petite dépression dans le métal. Placer le foret dans la petite dépression et appuyer lentement sur la gâchette pour mettre la perceuse en marche. Appliquer sufﬁsamment de pression pour que le foret continue à couper dans le métal.

MISE EN GARDE – IL NE FAUT PAS FORCER l’outil. Une pression excessive peut

causer une fracture du foret, ce qui peut causer des blessures. Une pression excessive fait surchauffer le foret et l’endommage. Une pression trop faible empêche le foret de percer, émoussant les bords du foret à cause de la friction excessive. Pour le perçage d’un trou de grand diamètre, il faut d’abord percer un trou plus petit et l’élargir à la taille désirée. L’utilisation de lubriﬁant, de l’huile par exemple, sur la pointe aide à refroidir le foret, augmente l’action de coupe et augmente la longévité du foret. Serrer un bloc d’appui sous la pièce pour éviter le coincement et la déformation quand le foret sort de l’autre côté du métal.

MCQD38_OpMan.indd, Spread 14 of 16 - Pages (14, 19) 4/24/08 1:21 PM

Français

MISE EN GARDE – Il faut toujours vériﬁer la direction de rotation avant de mettre l’outil

en marche. L’outil doit toujours être mis sur la marche avant seulement, tournant dans le sens des aiguilles d’une montre. Le non respect de cette précaution peut causer des blessures.

MANDRIN AUTOSERRANT

MISE EN GARDE – Il faut toujours être certain que l’outil est mis sur l’arrêt et débranché avant de faire des réglages, d’ajouter un accessoire ou de vériﬁer une fonction de l’outil.

Cette perceuse est équipée d’un mandrin autoserrant pour faciliter la mise en place et la dépose du foret et des accessoires. Le mandrin autoserrant élimine le besoin d’avoir des outils spéciaux pour desserrer ou serrer les mâchoires du mandrin.

Pour serrer le mandrin, prendre fermement le mandrin dans une main et tourner le corps

du mandrin dans le sens des aiguilles d’une montre. Pour serrer fermement le mandrin, appuyer d’une main sur le bouton noir de la poignée qui se trouve en haut du carter métallique tout en tournant le mandrin dans le sens des aiguilles d’une montre avec l’autre main. Pour desserrer le mandrin, tourner le corps du mandrin dans le sens inverse des aiguilles d’une montre tout en tenant en place le bouton noir de la poignée avec l’autre main.

REMARQUE – Il sufﬁt d’appuyer sur le bouton noir de la poignée pendant le serrage ﬁnal ou le

desserrage initial du mandrin. Pour mettre en place un foret,

DÉBRANCHER LA PERCEUSE et ouvrir les mâchoires du mandrin

juste assez pour le foret à utiliser. Pointer la perceuse ou le mandrin vers le haut (pour empêcher le foret de tomber) et insérer le foret dans le mandrin, sur toute la longueur des mâchoires. Serrer le mandrin en suivant les instructions mentionnées précédemment.

Perçage du bois, de matériau composite et de plastique

Bien que les forets hélicoïdaux soient conçus pour percer les métaux, ils sont les forets les plus utilisés pour percer des trous dans le bois, les composites de bois et les plastiques. Il existe de nombreux types de forets qui peuvent être mieux appropriés ou qui sont conçus spécialement pour le perçage du type de trou désiré. Voici plusieurs types de forets : forets à trois pointes, forets de vitrier, mèches à auto-avance, scie trépan, coupe-cercles, mèches à couronne dentée et mèche emporte-pièce, juste pour en nommer quelques uns. Les publications de travail du bois et le personnel des quincailleries sont des grandes sources d’assistance pour sélectionner le foret qui satisfait au mieux les besoins.

Avec l’outil débranché

• Installer le foret approprié dans le mandrin et serrer le mandrin.

• Placer le levier de direction à la position « Avant ».

• Vériﬁer que le bouton de verrouillage est déverrouillé.

• Marquer sur la pièce l’emplacement des trous à percer.

• Serrer la pièce avec une pince ou tout autre moyen.

• Porter des lunettes de sécurité avec des écrans latéraux. Porter un masque antipoussière ou un respirateur pour empêcher l’inhalation de la poussière de bois.

provoquer une importante chute de tension d’entrée, d’où une perte de puissance et de possibles dommages pour l’outil. Reportez-vous au tableau pour déterminer la taille minimum requise pour les ﬁls.

Plus le numéro de calibre de ﬁl est faible, plus importante est la capacité en courant du cordon. Par exemple un calibre 14 peut transporter un courant plus fort qu’un ﬁl de calibre 16. Quand vous utilisez plus d’un cordon d’extension pour obtenir la longueur totale, assurez-vous que chacun contient au moins le calibre minimum de ﬁls requis. Si vous utilisez un câble d’extension pour alimenter plus d’un outil, ajoutez les ampérages de leurs plaques signalétiques et utilisez cette somme pour déterminer le calibre minimum des ﬁls.

Conseils d’utilisation de cordons rallonges

• Si vous utilisez un cordon rallonge à l’extérieur, assurez-vous qu’il est marqué du sufﬁxe « W-A» (W seulement au Canada), qui indique qu’il convient bien à une utilisation à l’extérieur.

• Assurez-vous que votre cordon rallonge est correctement câblé et en bonne condition électrique. Remplacez toujours un cordon rallonge endommagé ou faites-le réparer par une personne qualiﬁée avant de l’utiliser.

• Protégez vos cordons rallonges des angles et objets tranchants, de la chaleur excessive, et des zones humides ou mouillées.

Calibre de ﬁl minimum recommandé pour cordons de rallonge (en 120 Volts)

Ampérage

nominal

(à pleine

charge)

Longueur du cordon de rallonge

7.6 m

25 Feet

15.2 m 50 Feet

22.9 m 75 Feet

30.5 m

100 Feet

45.7 m

150 Feet

61.0 m

200 Feet

Calibre de ﬁl minimum recommandé pour cordons de rallonge (en 120 Volts)

0– 2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5– 5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

RÈGLES DE SÉCURITÉ SPÉCIFIQUES POUR LES PERCEUSES

NE PAS laisser le confort ou la connaissance de cette perceuse angulaire (acquise après une

utilisation répétée) remplacer une adhérence stricte à ces règles de sécurité pour les perceuses angulaires. Il est possible de recevoir des blessures graves si cet outil est utilisé d’une manière dangereuse ou incorrecte.

MISE EN GARDE – Tenir l’outil par les surfaces de maintien isolées pendant l’utilisation

quand l’outil de coupe peut entrer en contact avec des ﬁls cachés ou son propre cordon. Le contact avec un ﬁl sous tension met sous tension les pièces métalliques exposées de l’outil, exposant l’utilisateur à un choc électrique.

MCQD38_OpMan.indd, Spread 15 of 16 - Pages (18, 15) 4/24/08 1:21 PM

Français

1. Tenir l’outil par les surfaces de maintien isolées pendant l’utilisation quand l’outil de coupe

peut entrer en contact avec des ﬁls cachés ou son propre cordon. Le contact avec un ﬁl sous tension met aussi sous tension les pièces métalliques exposées de l’outil, exposant l’utilisateur à un choc électrique. Ne pas percer, visser ni pénétrer dans des murs existants ou autres endroits enclos où il peut y avoir des ﬁls électriques. Si la situation est inévitable, débrancher tous les fusibles ou disjoncteurs alimentant le lieu de travail.

2. Il faut toujours porter des lunettes de sécurité. Des lunettes ordinaires ou de soleil NE sont PAS des lunettes de sécurité. UTILISER DE L’ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ. La protection oculaire doit être conforme aux normes ANSI Z87.1. Utiliser un masque anti-poussières ou un appareil respiratoire pour les opérations qui créent de la poussière.

3. Il faut toujours vériﬁer que la gâchette est sur l’arrêt (OFF) avant de brancher l’outil dans une prise de courant. Il ne faut jamais laisser la gâchette verrouillée en position de marche (ON) quand l’outil n’est pas utilisé. Un démarrage accidentel peut causer des blessures.

4. Ne pas tenir l’outil par le mandrin ni le foret en rotation ni placer les mains près de ceux-ci. Le contact avec des pièces en rotation peut causer des blessures.

5. Il faut toujours vériﬁer que le matériau à percer est fermement maintenu et serré en place si nécessaire pour éviter tout déplacement. Une pièce instable peut causer un coincement du foret, entraînant la perte du contrôle et des blessures.

6. Pendant le perçage, il ne faut jamais tenir la pièce dans la main, sur les genoux ou contre une autre portion du corps. Le contact avec le foret peut causer des blessures.

7. Il faut toujours mettre le cordon à l’écart du foret et NE PAS enrouler le cordon autour du bras ou du poignet. Si le cordon est attrapé par le foret ou le mandrin en rotation, il est possible de perdre le contrôle de la perceuse et d’être emprisonné par le cordon, ce qui peut causer des blessures.

8. Il faut connaître l’emplacement et la position de verrouillage en marche du bouton. Quand le bouton est verrouillé en position de marche (ON) en service, il faut être prêt à le mettre immédiatement sur l’arrêt en cas d’urgence, en pressant la gâchette et en la relâchant immédiatement, sans appuyer sur le bouton de verrouillage en marche.

9. Il ne faut pas utiliser le verrouillage en marche de la gâchette dans des situations où il existe la possibilité de coincement du foret (par exemple, contact avec une barre d’armature dans du béton, juste avant la percée ﬁnale du foret de l’autre côté de la pièce, utilisation de forets de

grand diamètre, etc..). Quand le foret se coince, il y a une réaction qui

cause le recul violent

du corps de la perceuse dans la direction opposée et il peut être difﬁcile de déverrouiller le bouton de marche.

10. Pendant l’utilisation de la perceuse, IL NE FAUT PAS se mettre entre l’outil ou la poignée auxiliaire et un mur ou un poteau. En cas de coincement du foret dans la pièce, le recul soudain de l’outil peut écraser la main, le bras ou une jambe contre un objet stationnaire.

11. En cas de coincement du foret dans la pièce, il faut relâcher immédiatement la gâchette pour éviter toute possibilité de blessures. Débrancher la perceuse et enlever ensuite le foret de la

pièce. Il ne faut pas essayer de libérer le foret en mettant en marche et arrêtant successivement la perceuse, cette action peut causer des blessures.

12. Il ne faut pas utiliser de foret ni d’accessoires émoussés ou endommagés. Un foret émoussé ou endommagé offre plus de risque de coincement dans la pièce.

13. Il ne faut pas utiliser de foret de plus grand diamètre que celui recommandé. Il est plus apte à se coincer, causant une perte de contrôle et des blessures. Un foret de grand diamètre peut surcharger la perceuse, endommageant le moteur et les engrenages.

14. Il faut éviter le contact de l’outil avec la peau quand celui-ci est enlevé de l’outil. Il faut attendre sufﬁsamment longtemps pour que le foret se refroidisse ou utiliser des gants de protection pour manipuler le foret ou l’accessoire. Le foret ou l’accessoire peut être très chaud après une utilisation prolongée.

UTILISATION

GARDER CES INSTRUCTIONS. MISE EN GARDE – UNE MAUVAISE UTILISATION ou le non respect des règles de

sécurité données dans ce manuel peut causer des blessures graves.

MISE EN GARDE – Il faut toujours vériﬁer que l’outil est sur l’arrêt avant de le brancher. MISE EN GARDE – Pendant une utilisation prolongée, l’opérateur peut mettre le

contacteur en position de marche verrouillée pour faciliter l’utilisation. Quand l’outil est en position de marche verrouillée, il faut être prudent et tenir l’outil fermement.

RÉGIME VARIABLE COMMANDÉ PAR LA GÂCHETTE

Cet outil est équipé d’une gâchette à régime variable. Le régime de l’outil est commandé par la pression appliquée sur la gâchette. En augmentant lentement la pression sur la gâchette, le régime de l’outil augmente progressivement jusqu’à l’obtention du régime maximal nominal. Pour faire démarrer l’outil, il sufﬁt de presser la gâchette. Appuyer plus fort sur la gâchette pour augmenter le régime de l’outil. Pour arrêter l’outil, relâcher la gâchette.

BOUTON DE VERROUILLAGE EN MARCHE

Le bouton de verrouillage en marche est situé dans la poignée de l’outil, près de la gâchette, et il permet d’utiliser la perceuse continuellement sans avoir à toujours appuyer sur la gâchette.

Pour verrouiller la gâchette sur marche, serrer à fond la gâchette, appuyer sur le bouton de verrouillage en marche et relâcher la gâchette. Pour déverrouiller la gâchette, serrer complètement la gâchette et la relâcher sans appuyer sur le

bouton de verrouillage en marche.

MISE EN GARDE – Il ne faut pas changer la direction de rotation avant que l’outil

s’arrête complètement de tourner. Déplacer le levier inverseur de direction alors que le mandrin tourne peut endommager l’outil.

MISE EN GARDE – Il faut toujours vériﬁer la direction de rotation avant de mettre l’outil

en marche.

MISE EN GARDE – Il faut toujours être certain que l’outil est mis sur l’arrêt et débranché

avant de faire des réglages ou de vériﬁer une fonction de l’outil.

MCQD38_OpMan.indd, Spread 16 of 16 - Pages (16, 17) 4/24/08 1:21 PM

PowerSmith MCQD38 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
