POW X230 CZ

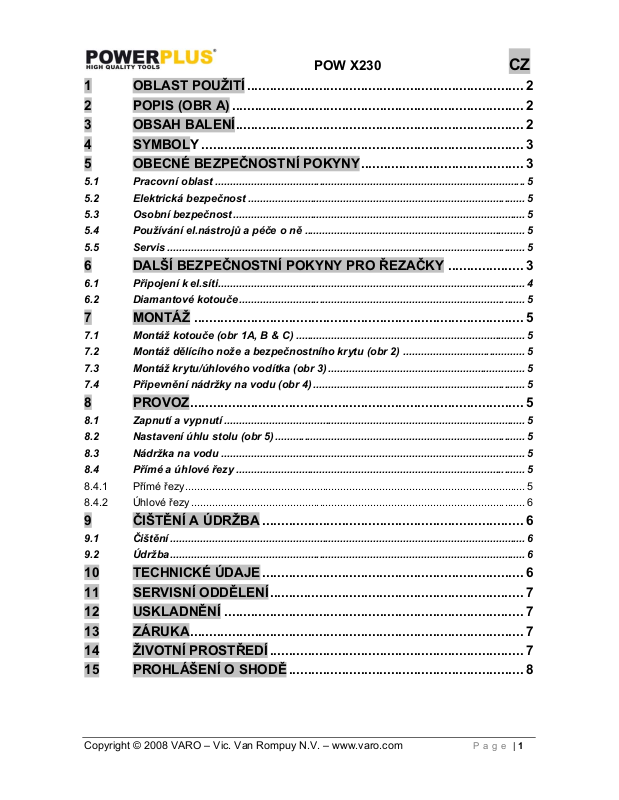

1 OBLAST POUŽITÍ .........................................................................2

2 POPIS (OBR A).............................................................................2

3 OBSAH BALENÍ............................................................................ 2

4 SYMBOLY.....................................................................................3

5 OBECNÉ BEZPEČNOSTNÍ POKYNY........................................... 3

5.1 Pracovní oblast ........................................................................................................5

5.2 Elektrická bezpečnost ............................................................................................. 5

5.3 Osobní bezpečnost.................................................................................................. 5

5.4 Používání el.nástrojů a péče o ně .......................................................................... 5

5.5 Servis ........................................................................................................................ 5

6 DALŠÍ BEZPEČNOSTNÍ POKYNY PRO ŘEZAČKY .................... 3

6.1 Připojení k el.síti....................................................................................................... 4

6.2 Diamantové kotouče................................................................................................ 5

7 MONTÁŽ ....................................................................................... 5

7.1 Montáž kotouče (obr 1A, B & C) ............................................................................. 5

7.2 Montáž dělícího nože a bezpečnostního krytu (obr 2) ......................................... 5

7.3 Montáž krytu/úhlového vodítka (obr 3) .................................................................. 5

7.4 Připevnění nádržky na vodu (obr 4) ....................................................................... 5

8 PROVOZ........................................................................................ 5

8.1 Zapnutí a vypnutí .....................................................................................................5

8.2 Nastavení úhlu stolu (obr 5).................................................................................... 5

8.3 Nádržka na vodu ...................................................................................................... 5

8.4 Přímé a úhlové řezy ................................................................................................. 5

8.4.1 Přímé řezy.................................................................................................................. 5

8.4.2 Úhlové řezy ................................................................................................................ 6

9 ČIŠTĚNÍ A ÚDRŽBA ..................................................................... 6

9.1 Čištění ....................................................................................................................... 6

9.2 Údržba....................................................................................................................... 6

10 TECHNICKÉ ÚDAJE..................................................................... 6

11 SERVISNÍ ODDĚLENÍ................................................................... 7

12 USKLADNĚNÍ ...............................................................................7

13 ZÁRUKA........................................................................................ 7

14 ŽIVOTNÍ PROSTŘEDÍ................................................................... 7

15 PROHLÁŠENÍ O SHODĚ .............................................................. 8

POW X230 CZ

ŘEZAČKA NA OBKLADY 750W - 180 MM POW X230

1 OBLAST POUŽITÍ

Výrobek je určen pro řezání keramických a hliněných dlažeb a obkladů. Není určeno ke komerčnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR A)

1. Diamantový řezný kotouč

2. Nastavení úhlu stolu

3. Blokační páčka pro paralelní vodítko

4. Paralelní vodítko

5. Úhlové vodítko

6. Dělící nůž

7. Ochranný kryt

8. Stůl

9. Nádržka na vodu

10. On/off spínač zapnutí

3 OBSAH BALENÍ

 Odstraňte veškeré balicí materiály  Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny)  Zkontrolujte úplnost obsahu obalu.  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství

nevznikly během přepravy škody.

 Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je

zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

− ŘEZAČKA NA OBKLADY

− Diamantový řezný kotouč

− Úhlové v odítko

− Paralelní vodítko

− Nadržka na vodu

− Manuál

Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka.

POW X230 CZ

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

Noste chrániče sluchu

Používejte ochranné rukavice

Noste ochranné brýle

V prašném prostředí používejte ochrannou masku.

5 OBECNÉ BEZPEČNOSTNÍ POKYNY

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii.

5.1 Pracovní oblast

 Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují

riziko nehody.

 Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých

kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.

 Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou

odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku.

 Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak

neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

 Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách,

radiátorech, sporácích a ledničkách. Nebezpeč jestliže je vaše tělo uzemněné.

 Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do

elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

 S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za

něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

 Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný

k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

 Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu

chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

í zasažení elektrickým proudem je větší,

POW X230 CZ

5.3 Osobní bezpečnost

 Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým

rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

 Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je

protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

 Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je

vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

 Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč

ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

 Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak

máte nástroj pod lepší kontrolou v neočekávaných situacích.

 Vhodně

rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

 Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich

připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

 Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný

nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.

 Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý

elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

 Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním

elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

 Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou

obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

 Provád

jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

 Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné

nástroje s ostrými břity někde zadrhnou a proto se snáze ovládají.

 Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny

a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a

ějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte

5.5 Servis

 Dávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem s použitím výhradně

originálních náhradních dílů. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DALŠÍ BEZPEČNOSTNÍ POKYNY PRO ŘEZAČKY OBKLADŮ

6.1 Připojení k el.síti

 Řezačka musí být připojena k el.síti 230V - 50Hz.  Zásuvka musí být chráněna 16A pojistkou.

POW X230 CZ

 Řezačka je dodávána s 30mA proudovým chráničem k ochraně uživatele před zásahem

el.proudem.

 Aby tento chránič fungoval, musí být řezačka připojena k el.zásuvce, která je uzemněná.  Zabezpečte připojení řezačky do správně vyvedené zásuvky el.sítě.

6.2 DIAMANTOVÉ KOTOUČE

 Používejte pouze 180mm náhradní diamantové kotouče k řezačce obkladů k řezání za

mokra.

 Nepoužívejte větší, segmentové nebo turbo kotouče, řezné kotouče na dřevo nebo jiné

kotouče. Můžete si způsobit poranění !

 Pravidelně kontrolujte opotřebení kotoučů. Prasklé,naštípnuté nebo ohnuté kotouče

vyměňte!

 Ujistěte se, že je kotouč připevněn ve správném smě

řádně utáhnutý.

 Před započetím práce pokropte obě strany kotouče vodou.  Nezapínejte pilu dokud nebudete mít nastaveny ve správné pozici všechny kryty a ochrany.  Při řezání na materiál netlačte.

ru otáčení dle šipek na něm a že je

7 MONTÁŽ

VAROVÁNÍ ! Před jakoukoliv manipulací odpojte kabel z el.sítě.

7.1 MONTÁŽ KOTOUČE (obr 1A, B & C)

7.2 MONTÁŽ DĚLÍCÍHO NOŽE A BEZPEČNOSTNÍHO KRYTU (obr 2)

A – Bezpečnostní kryt B – Dělící nůž

7.3 MONTÁŽ KRYTU / ÚHLOVÉHO VODÍTKA (obr 3)

7.4 PŘIPEVNĚNÍ NÁDRŽKY NA VODU (obr 4)

8 PROVOZ

Základna řezačky musí být správně umístěna a upevněna na pevné ploše a mimo dosah dětí. Musí být přišroubována na stabilní základně(lavice, univerzální základna). Před započetím práce se ujistěte, že je diamantový kotouč řádně přitáhnutý.

8.1 ZAPNUTÍ A VYPNUTÍ

 Pro zapnutí stiskněte zelené tlačítko.  Pro vypnutí stiskněte červené tlačítko.

8.2 NASTAVENÍ ÚHLU STOLU (OBR 5)

 Nastavení je možné až do 45°.  Uvolněte šrouby na přední a zadní straně stolu.  Nastavte stůl do požadovaného úhlu a šrouby přitáhněte.

8.3 NÁDRŽKA NA VODU

 Při řezání by měl být kotouč stále v kontaktu s vodou v nádržce.  Před uskladněním vyjměte nádržu a vyčistěte ji od usazenin.

8.4 PŘÍMÉ A ÚHLOVÉ ŘEZY

8.4.1 PŘÍMÉ ŘEZY

 Umistěte vodítko do požadované vzdálenosti.  Zapněte řezačku, netlačte na ni a nechejte kotouč kotouč řezat bez tlaku.

POW X230 CZ

8.4.2 ÚHLOVÉ ŘEZY 1 ŘEZ PŘI 45°

 Pro řez při 45°použijte ocelové úhlové vodítko dodávané s řezačkou.  Roh řezačky umistěte do rohu vodítka, pevně jej držte v této pozici a poté řezačku zapněte.

Kotouč nechejte řezat a netlačte na něj.

2 ŘEZ PŘI RŮZNÝCH ÚHLECH  Pro řez použijte vodítko pro úhlové řezy dodávané s řezačkou. Nastavte požadovaný úhel.

Držte řezačku pevně v dané pozici a zapněte ji. Kotouč nechejte řezat a netlačte na něj.

9 ČIŠTĚNÍ A ÚDRŽBA

Varování !Před jakoukoliv manipulací s výrobkem odpojte kabel z el.sítě.

9.1 Čištění

 Udržujte otvory ventilace čisté, předejdete tím přehřátí motoru.  Pravidelně čištěte tělo řezačky jemným hadříkem, nejlépe po každém použití.  Pokud nečistoty nejdou odstranit, použijte mýdlový roztok.

Nikdy nepoužívejte rozpouštědla jako benzín, čpavek apod. Tyto mohou poškodit plastové části výrobku.

9.2 Údržba

Výrobek je konstruován k dlouhodobému použití s minimální nutností údržby. Délka životnosti výrobku závisí na způsobu zacházení s ním a pravidelném čištění a péči.

10 TECHNICKÉ ÚDAJE

Napětí / frekvence : 230V ~ 50Hz Výkon (S2 – 10min) : 750W Otáčky bez zátěže : 2950/min Velikost kotouče : Ø 180 x 15.9 x 2.2mm Max. kapacita řezu při 90° : 34 mm Max. kapacita řezu při 45° : 27 mm Velikost stolu : 420 x 380 mm Úhel naklopení stolu 0 - 45° Izolace Třída I Bezpečnostní třída II Váha netto : 13 kg

EMISE HLUKU Hlukové emise odpovídají normě EN ISO 3744 LpA Akustický tlak 92.9 dB(A)

LwA Akustický výkon 105,9 dB(A)

VAROVÁNÍ ! Hluk může dosahovat více než 85 dB(A), používejte proto pomůcky chránící sluch.

POW X230 CZ

11 SERVISNÍ ODDĚLENÍ

 Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení.  Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním

spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu musí provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář).

12 USKLADNĚNÍ

 Důkladně očistěte protahovačku I příslušenství.  Uchovávejte mimo dosah dětí, ve stabilní a bezpečné poloze, na chladném a suchém

místě. Nevystavujte výrobek příliš vysokým nebo nízkých teplotám.

 Chraňte před přímým slunečním zářením. Pokud možno, uchovávejte v temnu.  Neuchovávejte v plastikových taškách, možnost vzniku vlhkosti.

13 ZÁRUKA

 V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná

od data jeho zakoupení prvním uživatelem.

 Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady

způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, uhlíky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu.

 Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo

kdy je jasné, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, výměna uhlíků,...).

 Váš doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku.  Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním

ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku.

14 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem. .

POW X230 CZ

15 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje,že

výrobek : Řezačka na obklady 750W značka : POWERplus model : POW X230

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně jejich případných změn a doplňků):

2006/95/EC směrnice o nízkém napětí 2004/108/EC směrnice o elektromagnetické kompatibilitě 98/37/EC směrnice o strojním zařízení

Evropské harmonizované normy a jejich změny a doplňky:

EN61029-1 : 2000 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2006 EN61000-3-3 : 1995

Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti,

Philippe Vankerkhove Ředitel pro certifikaci Date : 19/06/2008

POWERPLUS POWX230 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
