Page 1

POWX139 NL

1 TOEPASSING ................................................................................. 2

2 BESCHRIJVING (FIG. A) ................................................................ 2

3 INHOUD VAN DE VERPAKKING ................................................... 2

4 TOELICHTING VAN DE SYMBOLEN ............................................ 2

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN ............................. 3

5.1 Werkplaats ............................................................................................................. 3

5.2 Elektrische veiligheid ............................................................................................ 3

5.3 Veiligheid van personen ........................................................................................ 3

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap .................... 4

5.5 Service .................................................................................................................... 4

6 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN 4

7 ASSEMBLAGE ............................................................................... 5

7.1 Monteren van de steunarm ................................................................................... 5

7.2 De schuurband monteren en verwijderen ............................................................ 7

7.3 Instelling van het looppad van de schuurband .................................................... 7

7.4 De stofopvangzak aansluiten ................................................................................ 7

8 GEBRUIK ........................................................................................ 8

8.1 Instellen van de hoek van de arm ......................................................................... 8

8.2 Bediening van de schakelaar ................................................................................ 8

8.3 Snelheidsregeling .................................................................................................. 9

8.4 Het schuren ............................................................................................................ 9

9 REINIGING EN ONDERHOUD ..................................................... 10

9.1 De koolborstels vervangen ................................................................................. 10

10 TECHNISCHE GEGEVENS .......................................................... 10

11 GELUID ......................................................................................... 10

12 GARANTIE .................................................................................... 11

13 MILIEU ........................................................................................... 11

14 CONFORMITEITSVERKLARING ................................................. 12

Page 2

POWX139 NL

Gevaar voor lichamelijk letsel of materiële schade.

Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig.

Lees de handleiding vóór het gebruik.

Conform de essentiële eisen van de Europese richtlijn(en).

VIJL-BANDSCHUURMACHINE 400W POWX139

1 TOEPASSING

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 BESCHRIJVING (FIG. A)

1. Knop voor het instellen van het looppad van de schuurband

2. Schuurband

3. Steunarm

4. Hendel voor de hoekinstelling

5. Knop van de instelbare steunarm

3 INHOUD VAN DE VERPAKKING

 Verwijder alle verpakkingsmateriaal.  Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).  Controleer of de inhoud van de verpakking compleet is.  Controleer het toestel, het net snoer, de stekker en alle toebehoren op transportschade.  Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze

periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

10 x schuurbanden (3 x g40 / 4 x g60 / 3 x g120) 1 x handleiding 1 x stofopvangzak

6. Vergrendelknop

7. Hoofdschakelaar

8. Snelheidsregeling

9. Aandrijfwiel

10. Stofuitlaatpijp

11. Stofopvangzak

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Page 3

POWX139 NL

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later.

Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch

gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

 Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte

werkplaats kunnen tot ongevallen leiden.

 Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of

stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

 Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch

apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

 Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.  De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen

enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

 Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen

en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

 Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een

elektrisch apparaat verhoogt het risico op elektrische schokken.

 Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te

hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

 Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die

geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

 Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is,

gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

 Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch

gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

 Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een

persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

 Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u

de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

Page 4

POWX139 NL

 Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt.

Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

 Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet

verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

 Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren

en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

 Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor

zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

 Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat

daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.

 Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch

apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

 Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of

het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

 Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen

die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

 Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen

bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

 Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met

scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

 Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in

overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

 Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele

reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

6 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

 Hou de machine altijd aan de geïsoleerde handgreep vast.  De gebruiker moet het gereedschap altijd met beide handen stevig vasthouden.  Zorg ervoor dat het gereedschap ingeschakeld is vóór u het werkstuk met de schuurband

raakt.

 Raak geen draaiende onderdelen van het gereedschap aan.  Deze machine is niet waterbestendig, maak het werkoppervlak van het werkstuk dus niet

nat.

 Tijdens schuurwerkzaamheden is het nodig om voor een goed verluchte werkomgeving te

zorgen.

Page 5

POWX139 NL

Plaats veer

 Zorg ervoor dat u een stofmasker/ademhalingsmasker draagt naargelang het materiaal

dat bewerkt wordt.

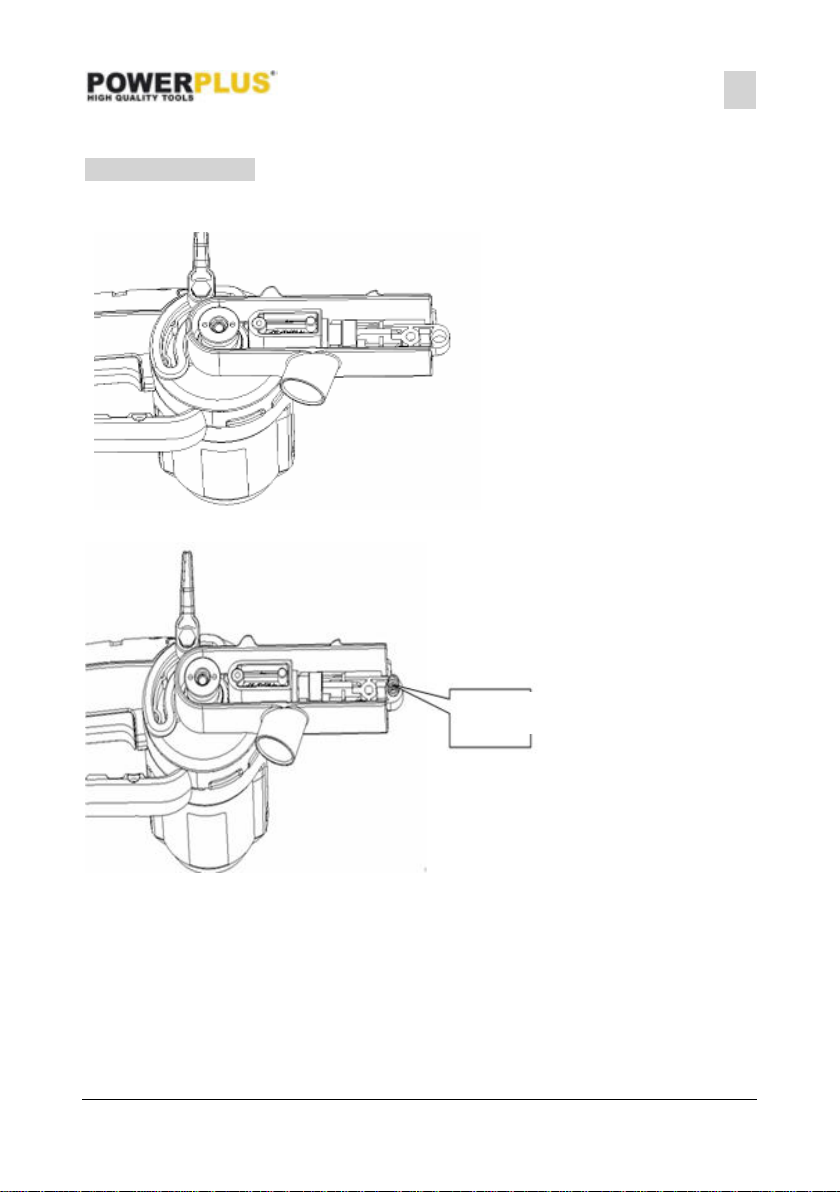

7 ASSEMBLAGE

7.1 Monteren van de steunarm

1. Voor het monteren: plaats de machine op haar kant zoals hieronder getoond wordt.

2. Plaats de veer zoals getoond wordt.

Page 6

Adjust spring

3. Zet de steunarm vast.

Steunarm

Regelknop

POWX139 NL

4. Plaats de regelknop van de schuurband.

Page 7

POWX139 NL

7.2 De schuurband monteren en

verwijderen

 Zorg ervoor dat de machine

uitgeschakeld is en dat de stekker uit het stopcontact werd gehaald vóór u de band aanbrengt of verwijdert.

 Trek de schuurbandopspanner naar

achter. Plaats de band op het aandrijfwiel trek de band naar de voorkant van de arm. Laat dan de band over het bandgeleiderwiel glijden en trek de opspanner terug naar voren.

  

7.3 Instelling van het looppad van de

schuurband

 Controleer vóór het werken of de

schuurband in het midden loopt.

 Laat de vijl onbelast draaien en draai de

regelknop voor het looppad in wijzer- of tegenwijzerzin om het looppad van de schuurband aan te passen totdat de schuurband netjes in het midden loopt.

7.4 De stofopvangzak aansluiten

 Deze machine is uitgerust met een uitlaat

voor stofafzuiging en een opvangzak.

 We raden aan om deze voorzieningen te

allen tijde te gebruiken, alsook een geschikt gezichtsmasker te dragen. Het zal het werken properder maken.

 Plaats eerst de stofuitlaat en monteer dan

de stofopvangzak op de uitlaat.

 Het wordt aangeraden om altijd ofwel een

stofafzuigtoestel ofwel de stofopvangzak te gebruiken.

 Om de stofopvangzak te gebruiken, schuift

u hem over de stofuitlaat.

Page 8

POWX139 NL

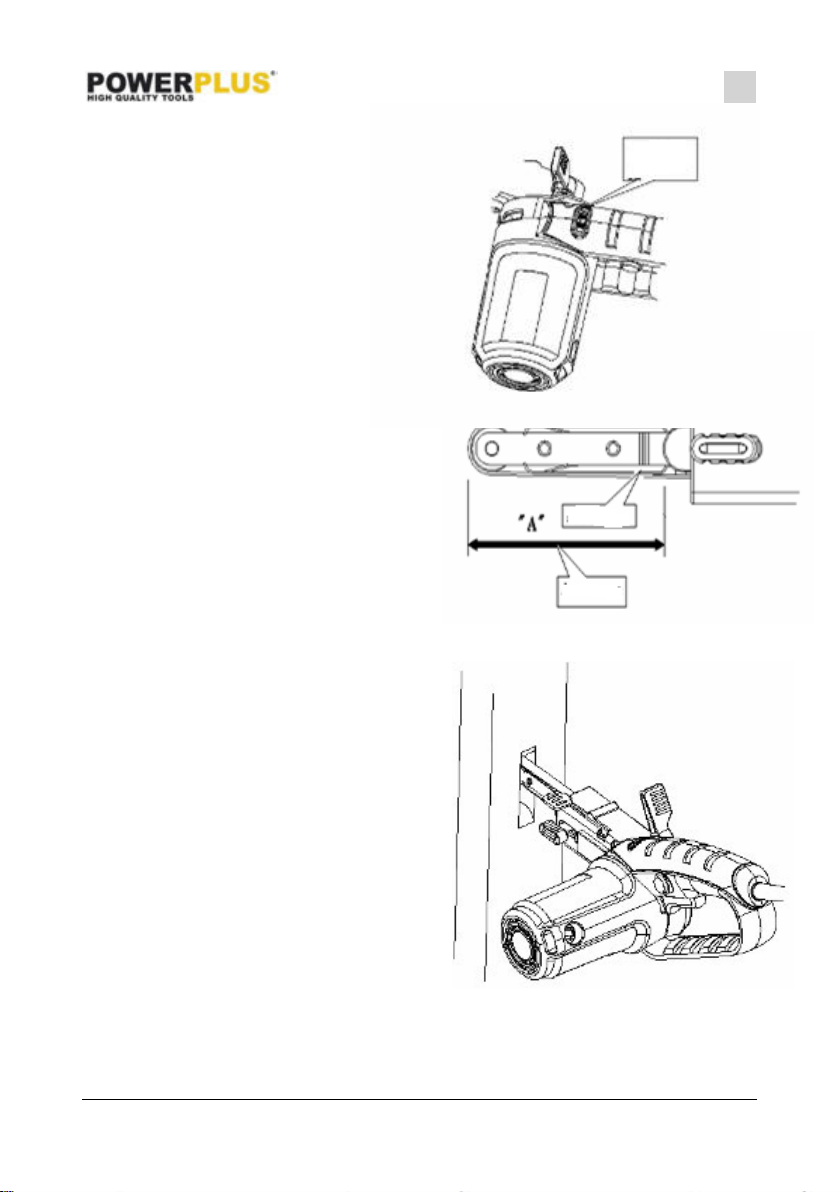

Bereik

8 GEBRUIK

8.1 Instellen van de hoek van de arm

 Zorg ervoor dat de machine is

uitgeschakeld en dat de stekker uit het stopcontact werd gehaald vóór u de hoek van de arm aanpast.

 De gebruiker kan de arm in gelijk welke

hoek instellen naargelang de stand of de vorm van het werkstuk. Na het instellen moet de arm vastgezet worden.

 Zet de hendel voor de hoekinstelling los en

til de arm op. Draai de arm rond zijn scharnierpunt naar de gewenste stand en zet daarna de hendel voor de hoekinstelling terug vast om de arm te vergrendelen.

8.2 Bediening van de schakelaar

 Dit gereedschap wordt bediend door de

hoofdschakelaar in te drukken of los te laten. De machine start wanneer de hoofdschakelaar wordt ingedrukt en stopt wanneer de hoofdschakelaar wordt losgelaten.

 Duw tegelijkertijd op de

hoofdschakelaar en de vergrendelknop en de machine zal continu blijven draaien.

 Om uit te schakelen, duwt u, in dit

geval, de hoofdschakelaar tot op het einde volledig in en laat u hem dan los om hem opnieuw te ontgrendelen.

Page 9

POWX139 NL

8.3 Snelheidsregeling

 De snelheid kan geregeld

worden tussen 300 m/min en 1700 m/min door de regelknop in te stellen tussen 1 en 6.

 De knop van 1 naar 6 draaien,

zal de snelheid verhogen, de knop van 6 naar 1 draaien, zal de snelheid verlagen.

 Kies de juiste snelheid

naargelang het werkstuk.

8.4 Het schuren

 Zet het werkstuk vast zodat het

door de schuurband niet kan gaan bewegen.

 Laat het gereedschap tijdens het starten of

uitschakelen niet in contact komen met het werkstuk. Dit zou er nl. voor kunnen zorgen dat de schuurband beschadigd raakt of dat de machine oncontroleerbaar wordt.

 Wees voorzichtig tijdens het werken: zorg

ervoor dat geen enkel lichaamsdeel in contact komt met gelijk wel bewegend onderdeel van de machine of de schuurband.

 Hou de machine met beide handen vast. Hou ze vóór u en weg van u en zorg voor een

stabiele evenwichtshouding.

 Duw de hoofdschakelaar in en laat de motor

op volle snelheid komen.

 Hou de machine parallel aan het werkstuk.

Breng de schuurband voorzichtig in contact met het werkstuk. Forceer het gereedschap niet. Het gewicht van de schuurmachine zorgt voor voldoende druk. Het uitoefenen van bijkomende druk zal de motor vertragen, de schuurband sneller laten verslijten en de schuursnelheid sterk verlagen.

 Vermijd te allen tijde contact met de

schuurband.

Page 10

POWX139 NL

Modelnr.

POWX139

Nominale spanning

230-240 V

Nominale frequentie

50Hz

Nominaal vermogen

400 W

Regelbaar toerental

300-1700 min-1

Lengte van de arm

83 mm

Afmetingen schuurband

13x457 mm

Snoerlengte

3 m

Geluidsdrukniveau LpA

80 dB(A)

Geluidsvermogenniveau LwA

91 dB(A)

aw (Trilling):

1,2 m/s²

K = 1,5 m/s²

9 REINIGING EN ONDERHOUD

Zorg ervoor dat het gereedschap uitgeschakeld is en dat de stekker uit het stopcontact werd gehaald vóór u afregel- of onderhoudswerkzaamheden uitvoert. Hou de luchtinlaten van het gereedschap altijd proper en vrij.

9.1 De koolborstels vervangen

 De koolborstels verslijten tijdens het

werken. Dit kan tot het verlies van kracht en overmatige vonkvorming leiden die te zien is doorheen de luchtinlaten. Wanneer de koolborstels tot op ongeveer 4 – 5 mm versleten zijn, moeten ze vervangen worden. Koolstofborstels moeten altijd per paar vervangen worden.

Herstellingen en onderhoud aan het gereedschap moeten altijd uitgevoerd worden door erkende herstellers.



10 TECHNISCHE GEGEVENS

11 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

Page 11

POWX139 NL

12 GARANTIE

 Dit product is gewaarborgd gedurende een periode van 36 maanden die begint vanaf de

datum van aankoop door de eerste koper.

 Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders,

defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

 Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die

voortvloeien uit onjuist gebruik.

 Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg

is van onjuist gebruik van het toestel.

 Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus

gereedschappen.

 Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders

overeengekomen werd.

 Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het

toestel het gevolg is van nalatig onderhoud of overbelasting.

 Zeker uitgesloten van de garantie is schade als gevolg van vocht insijpeling, overmatige

stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

 De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging

van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

 Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor

eigendom van Varo NV.

 We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop

niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

 Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.  Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een

aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

13 MILIEU

Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier. Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

Page 12

POWX139 NL

14 CONFORMITEITSVERKLARING

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Vijl-Bandschuurmachine Handelsmerk: POWERplus Model: POWX139

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU 2006/42/EC 2004/108/EC

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60745-1 : 2009 EN60745-2-4 : 2009 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2006 EN61000-3-3 : 2008

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove Regelgevings- en compliancemanager Datum: 09/08/2013

Powerplus POWX139 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
