POWX1382

1 2 3

4

5

POWX1382 CS

Copyright © 2018 VARO 1 www.varo.com

PÁJEČKA
POWX1382

1 OBLAST POUŽITÍ

Páječka je ruční nástroj nejčastěji používaný k pájení. Dodává teplo k roztavení pájky tak,
aby mohla zatéci do mezery mezi dvěma obrobky.
Páječky se nejčastěji používají k instalaci, opravám a v omezeném rozsahu k výrobě.
Vysokoobjemové výrobní linky používají k pájení jiné metody.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své
vlastní bezpečnosti tento návod k použití a obecné bezpečnostní
instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s
těmito pokyny.

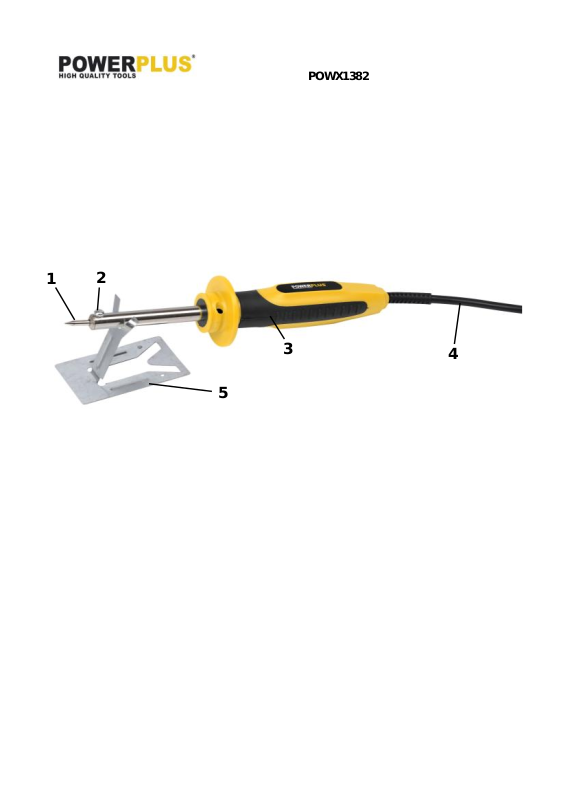

2 POPIS

1. Pájecí hrot

2. Upevňovací šroub

3. Rukojeť

4. Přívodní kabel

5. Stojan páječky

3 PROVOZNÍ POKYNY

Před uvedením nástroje do provozu se ujistěte o následujícím:

▪ Zkontrolujte, že napětí uvedené na štítku je stejné jako zdroj proudu
▪ Před zahříváním se ujistěte, že bit je správně na svém místě, upínací šroub musí být

dotažen.

▪ Připojte se ke vhodnému síťovému zdroji.
▪ Bit lze vyjmout jen tehdy, když je páječka vypnutá a bez použití síly. Bit se vkládá na

doraz.

▪ Nezahřívejte páječku bez bitu.
▪ Po použití nechte páječku vychladnout na vzduchu (neochlazujte ji ve vodě).
▪ Po použití ukládejte páječku pouze do držáku
▪ Kabel páječek je speciální a vysoce kvalitní kabel. Je odolný proti krátkodobému

kontaktu s horkými kovovými díly. V případě poškození kabelu nelze tento vyměnit
vzhledem ke zvláštní konstrukci páječky. Páječku pak již nelze používat v souladu s
bezpečnostními předpisy.

3.1 Provoz

▪ Zástrčku připojte do zásuvky.
▪ Odložte páječku na stojan, dokud se pájecí hrot dobře nerozehřeje.
▪ Rozpusťte trochu pájecího cínu na pájecí špičce.
▪ Přiložte pájecí hrot k bodu, který má být připájen.
▪ Pošlete trochu pájecího cínu ke špičce, dokud neroztaje.
▪ Rozpusťte trochu cínu pro druhý pájený díl.
▪ Spájejte dvě části dohromady; vyhněte se přehřátí, pájecí bod chlaďte.
