POWX0441

Page 2

POWX0441 SK

1 POUŽÍVANIE ...................................................................................... 2

2 POPIS ................................................................................................. 2

3 OBSAH BALENIA .............................................................................. 2

4 SYMBOLY .......................................................................................... 3

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ

NÁRADIE ........................................................................................... 3

5.1 Pracovná plocha ....................................................................................................... 3

5.2 Elektrická bezpečnosť ................................................................ .............................. 3

5.3 Osobná bezpečnosť .................................................................................................. 4

5.4 Používanie elektrického náradia a starostlivosť oň ................................................ 4

5.5 Servis ......................................................................................................................... 5

6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BRÚSKY ............. 5

7 PREVÁDZKA ..................................................................................... 5

7.1 Brúsenie .................................................................................................................... 5

7.2 Zapnutie ..................................................................................................................... 6

7.3 Ovládač nastavenia rýchlosti ................................................................................... 6

7.4 Inštalácia podložky ................................................................................................... 6

7.5 Používanie schránky na zber prachu (4) ................................................................. 6

8 TECHNICKÉ ÚDAJE ......................................................................... 6

9 HLUK .................................................................................................. 7

10 ČISTENIE A ÚDRŽBA ....................................................................... 7

11 SERVISNÁ SLUŽBA .......................................................................... 7

12 SKLADOVANIE ................................................................................. 7

13 ZÁRUKA............................................................................................. 7

14 ŽIVOTNÉ PROSTREDIE .................................................................... 8

15 VYHLÁSENIE O ZHODE ................................................................... 9

Page 3

POWX0441 SK

VIBRAČNÁ BRÚSKA 330W POWX0441

1 POUŽÍVANIE

Brúska sa používa na pieskové brúsenie dreva, plastov a podobných materiálov. Je veľmi dôležité používať správny pieskový papier!!!! Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho

prosím spolu s týmito pokynmi.

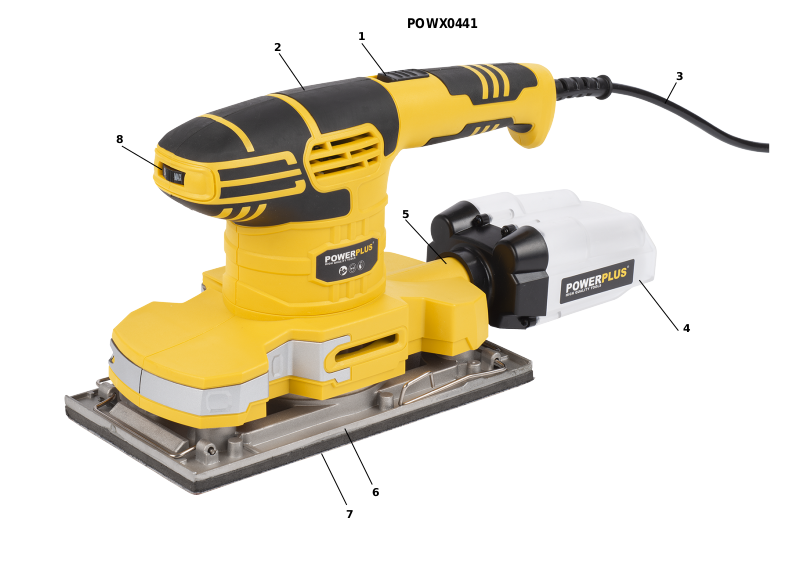

2 POPIS

1. Hlavný vypínač

2. Mäkká rukoväť

3. Kábel

4. Schránka na prach

5. Otvor vysávania prachu

6. Brúsna doska so suchým zipsom

7. Brúsny papier

8. Ovládač rýchlosti

3 OBSAH BALENIA

▪ Odstráňte všetok baliaci materiál. ▪ Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia). ▪ Skontrolujte, či je obsah balenia úplný. ▪ Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy

poškodené.

▪ Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho

zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia!

1x Vibračná brúska 330W 1x schránka na prach 1x Brúsna doska so suchým zipsom 1x brúsny papier (1x240zrnitosť) 1x návod na obsluhu 1 x perforovanie doska

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

Page 4

POWX0441 SK

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

Pred použitím si prečítajte

návod.

V súlade so základnými

platnými bezpečnostnými

normami Európskych smerníc.

Stroj triedy II – Dvojitá izolácia – Nepotrebujete

uzemnenú zástrčku.

Purtaţi obligatoriu echipament de protecţie pentru ochi.

Noste ochranné rukavice

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ

NÁRADIE

▪ Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie

všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické

náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

▪ Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na

pracovisku zvyšuje riziko úrazov.

▪ Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad

horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

▪ Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli

by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.

▪ Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte

žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

▪ Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú

potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

▪ Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do

elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

Page 5

POWX0441 SK

▪ Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie

alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

▪ Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel

vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje

riziko úrazu elektrickým prúdom..

▪ Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte

napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko

úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

▪ Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa

zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod

vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

▪ Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných

pomôcok, ako je protiprachová maska, nekĺzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

▪ Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že

vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

▪ Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné

nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

▪ Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým

ovládateľnosť elektrického náradia v neočakávaných situáciách.

▪ Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi

ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť

pohyblivé diely.

▪ Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú

riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

▪ Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne

elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

▪ Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické

náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

▪ Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia

odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

▪ Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby

neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

▪ Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo

či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

▪ Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné

nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

Page 6

POWX0441 SK

▪ Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito

pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.

5.5 Servis

▪ Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba

rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BRÚSKY

▪ Pri práci s elektrickou leštiacou brúskou vždy používajte ochranné okuliare a

protiprachovú masku.

▪ Obrobok vždy upnite, aby sa nemohol vyšmyknúť. ▪ Otvory v základovej doske udržujte vždy čisté a bez prachu. ▪ Počas práce pripojte vysávač k pripojenému adaptéru. ▪ Pri pieskovom brúsení náteru na báze olova dbajte na:

− Všetky osoby, ktoré vstúpia na pracovisko musia mať nasadenú masku špeciálne určenú na ochranu pred prachom a výparmi z oloveného náteru.

− Deti a tehotné ženy nesmú vstupovať do pracovnej oblasti.

− Na pracovisku nepite, nekonzumujte, ani nefajčite.

− Elektrické náradie nenechávajte v činnosti bez dozoru. Nástroj spúšťajte, len keď ho držíte.

▪ Pri pieskovom brúsení pracovisko adekvátne vetrajte. ▪ Pred použitím sa ubezpečte, že vložka nie je prasknutá, ani zlomená. Prasknutá alebo

zlomená vložka môže spôsobiť zranenie.

7 PREVÁDZKA

Pred použitím vašej brúsky sa oboznámte so všetkými prvkami obsluhy zariadenia a bezpečnostnými požiadavkami.

Varovanie! Pri demontáži častí, robení nastavení, čistení a keď zariadenie nepoužívate, vždy brúsku odpojte od prívodu el. energie. Odpojením

zariadenia zabránite náhodnému spusteniu, ktoré by mohlo spôsobiť vážne zranenie.

Nebrúste sadrové povrchy, (VAROVANIE: V takomto prípade prestane vaša záruka platiť) môže to upchať motor (kefky, guľôčkové ložiská, ...).

7.1 Brúsenie

▪ Brúsku držte pred sebou a od seba tak, aby sa nedotýkala obrobku. ▪ Spustite brúsku ▪ Motor nechajte rozbehnúť a potom ju postupne približujte k obrobku miernym pohybom

dopredu.

▪ Brúskou pomaly pohybujte po obrobku, pričom používajte pohyby dopredu a dozadu alebo

zboka nabok.

▪ Po dokončení brúsenia brúsku odtiahnite od obrobku a až potom ju vypnite.

Page 7

POWX0441 SK

7.2 Zapnutie

Zástrčku pripojte k napájaciemu zdroju.

▪ Nástroj zapnite: Hlavný vypínač (1) zatlačte dopredu do zapnutej polohy „I“. ▪ Nástroj vypnite: Hlavný vypínač potiahnite späť do vypnutej polohy „O“.

VAROVANIE: Stroj nikdy nepoužívajte na brúsenie obrobkov z horčíka.

7.3 Ovládač nastavenia rýchlosti

▪ Tento nástroj má vpredu ovládač nastavenia rýchlosti. ▪ Rýchlosť nástroja sa dá nastavovať v rozsahu od 6000 ot./min. do 11000 ot./min. ▪ Rýchlejšiu rýchlosť dosiahnete, keď ovládač nastavenia rýchlosti otočíte do smeru MAX.

7.4 Inštalácia podložky

Brúsna doska je vybavená gumenou podložkou so suchým zipsom. Doska používa príslušenstvo so suchým zipsom, ktorým sa pevne pripevní k podložke, keď sa aplikuje mierny

prítlak.

Vymeníte odlepením starého príslušenstva, odstránením prachu z podložky (ak je treba) a pritlačením nového príslušenstva na svoje miesto. Otvory na brúsnom liste čo najlepšie zarovnajte s otvormi v podložke, aby mohol odsávací systém na prach efektívne pracovať. Po výraznom používaní sa povrch podložky opotrebuje a musí sa vymeniť, ak už neponúka dobré uchytenie. Ak sa povrch podložky predčasne opotrebuje, znížte množstvo prítlaku aplikovaného počas prevádzky nástroja. Poškodenie podložky nie je súčasťou záruky.

7.5 Používanie schránky na zber prachu (4)

▪ Systém na vysávanie prachu vysáva prach z brúsenia z obrobku cez otvory na podložke.

Prach sa potom prenesie cez otvor na vysávanie prachu na zadnej strane krytu brúsky.

▪ Inštalácia: Schránku na zber prachu potiahnite a posuňte do otvoru na vysávanie prachu,

pričom dbajte na to, aby boli západky na pravej a ľavej strane schránky na zber prachu (4) na svojom mieste a schránka bola zaistená pred začatím činnosti. (A)

▪ Vybratie: Pri vyberaní schránky na zber prachu postupujte horeuvedeným postupom v

opačnom poradí krokov. Ak je schránka na zber prachu plná (4), môžete ju z nástroja vybrať a otvoriť kryt schránky, vyprázdniť prach, piliny atď., v hlavnej časti, napokon schránku na zber prachu vyčistite. ▪ Vybratie: Horný kryt podržte jednou rukou a dolný kryt druhou. Horný kryt odpojte od

spodného krytu. (B)

▪ Inštalácia: Pri inštalovaní schránky na zber prachu postupujte horeuvedeným postupom v

opačnom poradí krokov.

8 TECHNICKÉ ÚDAJE

Menovité napätie

220-240V

Menovitá frekvencia

50 Hz

Menovitý výkon

330 W

Rýchlosť rotácie

6000-11000 min-1

Dĺžka kábla

3 m

Brúsny povrch

115x230mm

Motor s uhlíkovými kefkami

Ano

Rýchlosť oscilácie

12.000-2200min-1

Mäkká rukoväť

Ano

Systém na suchý zips

Ano

Samostatná funkcia odstraňovania prachu

Ano

Page 8

POWX0441 SK

9 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Hladina akustického tlaku LpA

82dB(A)

Hladina akustického výkonu LwA

93dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče

sluchu.

aw (Vibrácie):

5.5m/s²

K = 1,5 m/s²

10 ČISTENIE A ÚDRŽBA

▪ Tento stroj si nevyžaduje žiadnu špeciálnu údržbu. ▪ Aby stroj bezpečne a efektívne fungoval, udržujte stroj a ventilačné otvory v čistom stave. ▪ Pred vykonávaním akýchkoľvek prác na stroji vždy stroj vypnite a odpojte od el. siete.

11 SERVISNÁ SLUŽBA

▪ Poškodené vypínače musí vymeniť náš odbor popredajných služieb. ▪ Ak je pripojovací kábel (alebo sieťová vidlica) poškodený, musí byť vymenený za rovnaký

pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí

vymeniť iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba

(kvalifikovaný elektrikár).

12 SKLADOVANIE

▪ Priebežne čistíme celé zariadenie a jeho príslušenstvo. ▪ Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom

mieste, vyhnite sa privysokým a prinízkym teplotám.

▪ Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste. ▪ Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.

13 ZÁRUKA

▪ Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov

a začína plynúť dňom zakúpenia prvým používateľom.

▪ Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek,

chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble

a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa

poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo

pozmeňovaním, ani náklady na prepravu.

▪ Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú

pod ustanovenia záruky.

▪ Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho

používania zariadenia.

▪ Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus. ▪ Viac informácií získate na tel. čísle 00 32 3 292 92 90. ▪ Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou

dohodnuté inak.

▪ Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku

nedbanlivej údržby alebo preťaženia.

Page 9

POWX0441 SK

▪ Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia

kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo

závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré

nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode),

neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené

všetky možnosti. ▪ Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na

začatie novej záručnej lehoty v prípade výmeny zariadenia.

▪ Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú

majetkom spol. Varo NV.

▪ Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum

zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory,

pravidelná údržba uhlíkových kefiek,…)

▪ Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia. ▪ Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave,

v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané,

spolu s priloženým dokladom o kúpe.

14 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s

domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho

na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

Page 10

POWX0441 SK

15 VYHLÁSENIE O ZHODE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

Výrobok: Vibračná brúska 330W

Obchodná známka: POWERplus

Model: POWX0441 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných

európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/EC

2014/30/EU Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013

Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Dolupodpísaný koná v mene výkonného riaditeľa spoločnosti,

Philippe Vankerkhove Regulačné záležitosti – Compliance Manager 12/02/19

POWERPLUS POWX0441 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
