POWERPLUS POWX0330 User Manual

Download

POWX0330

FIG. A

1 5 4 3 2

9 8 7

FIG. 1

POWX0330

FIG. 2

FIG. 3

POWX0330

FIG. 4

POWX0330 CS

1 OBLAST POUŽITÍ ............................................................................ 2

2 POPIS (OBR. A) ............................................................................... 2

3 SEZNAM OBSAHU BALENÍ ............................................................ 2

4 SYMBOLY ........................................................................................ 2

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE ...................................................................................... 3

5.1 Pracovní oblast 3

5.2 Elektrická bezpečnost 3

5.3 Osobní bezpečnost 3

5.4 Používání elektrických nástrojů a péče o ně 4

5.5 Servis 4

6 PROVOZ ........................................................................................... 4

6.1 Uvedení do chodu (Obr. 1) 4

6.1.1 Mžikové spínání 4

6.1.2 Trvalý provoz 4

6.1.3 Nastavení elektronického regulátoru otáček 4

6.2 Výměna pilového listu (Obr. 2) 5

6.3 Seřízení kluzné desky (Obr. 3) 5

6.4 Dust extraction 5

6.5 Přepínač směru větru (Obr. 4) 5

6.6 Použití výkyvného zdvihu 5

7 TECHNICKÉ ÚDAJE ........................................................................ 5

8 HLUČNOST ...................................................................................... 5

9 ZÁRUKA ........................................................................................... 6

10 ŽIVOTNÍ PROSTŘEDÍ ...................................................................... 6

11 PROHLÁŠENÍ O SHODĚ ................................................................. 7

POWX0330 CS

Označuje riziko úrazu nebo poškození nástroje.

Noste ochranné rukavice.

Před použitím si přečtěte příručku.

Noste ochranné brýle.

V souladu se základními

požadavky Evropských směrnic.

Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku.

PŘÍMOČARÁ PILA 650W POWX0330

1 OBLAST POUŽITÍ

Nástroj není určen ke komerčnímu využití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

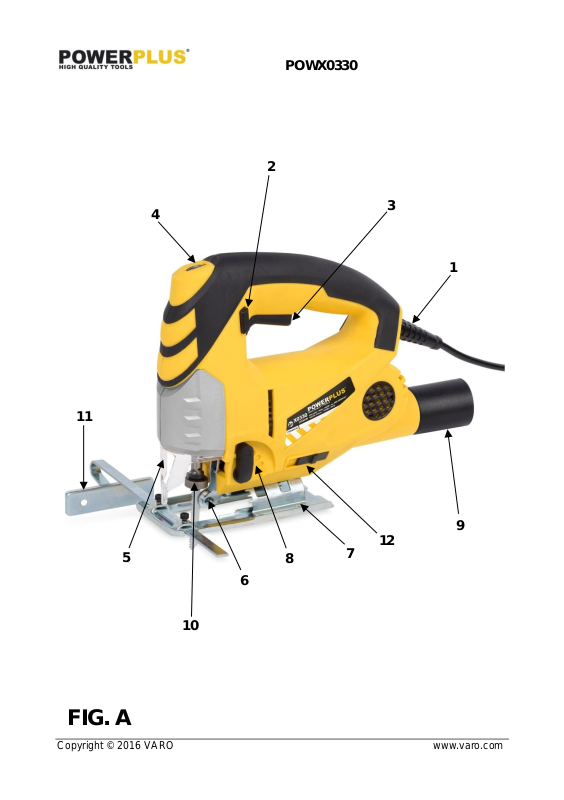

2 POPIS (OBR. A)

1. Přívodní kabel

2. Blokovací tlačítko

3. Hlavní vypínač

4. Regulátor rychlosti

5. Chránič pro kontroly

6. Vodicí kladka

3 SEZNAM OBSAHU BALENÍ

 Odstraňte veškeré balicí materiály.  Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).  Zkontrolujte úplnost obsahu obalu.  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství

nevznikly během přepravy škody.

 Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je

zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

7. Nastavitelná základna

8. Kyvadlový spínač (4 polohy)

9. Zásuvka odsavače prachu

10. Rychlé uvolnění svorky čepele

11. Okrajové vodítko

12. Přepínač směru větru

1 x přímočará pila 650 W 1 x zásuvka odsavače prachu 2 x pila na dřevo

4 SYMBOLY

V tomto návodu a u přístroje jsou používány následující symboly:

1 x pila na kov 1 x vodítko 1 x návod k použití

POWX0330 CS

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k

síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

 Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují

riziko nehody.

 Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých

kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo

výpary zapálit.

 Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou

odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

 Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak

neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a

kompatibilních zásuvek.

 Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách,

radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

 Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do

elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

 S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za

něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení

elektrickým proudem.

 Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný

k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení

elektrickým proudem.

 Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu

chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení

elektrickým proudem.

5.3 Osobní bezpečnost

 Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým

rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

 Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je

vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

 Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč

ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

POWX0330 CS

 Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak

máte nástroj pod lepší kontrolou v neočekávaných situacích.

 Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a

rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

 Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich

připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

 Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný

nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou

byl zkonstruován.

 Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý

elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

 Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním

elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

 Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou

obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

 Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte

jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

 Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné

nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají.

 Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny

a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

 Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který

používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 PROVOZ

6.1 Uvedení do chodu (Obr. 1)

6.1.1 Mžikové spínání Zapnutí: Stiskněte síťový vypínač. Vypnutí: Uvolněte síťový vypínač.

6.1.2 Trvalý provoz

Zapnutí: Podržte stisknutý síťový vypínač a zablokujte jej zajišťovacím tlačítkem. Vypnutí: Stiskněte a uvolněte síťový vypínač.

6.1.3 Nastavení elektronického regulátoru otáček Otočením regulátoru otáček dopředu nebo dozadu můžete nastavit variabilní rychlost. Otáčením regulátor rychlosti směrem k vyšší hodnotě bude také rychlost vyšší, nastavením nižší hodnoty bude rychlost pomalejší. Ideální rychlost řezání závisí na specifickém materiálu

a pracovních podmínkách. Při řezání se řiďte obecnými pravidly pro rychlost řezání.

POWX0330 CS

Poloha

Řezání

Použití

Žádný kývavý pohyb

Řezání měkké oceli, nerezové oceli a plastů. Čisté řezy ve dřevě a překližce.

Malý kývavý pohyb

Řezání měkké oceli, hliníku a tvrdého dřeva.

Střední kývavý pohyb

Řezání dřeva a překližky. Rychlé řezání hliníku a měkké oceli.

III

Velký kývavý pohyb

Rychlé řezání dřeva a překližky.

Jmenovité napětí

230-240 V, 50 Hz

Příkon

650 W

Počet zdvihů

800-3000 zdvihů/min

Hloubka řezu ve dřevě

65 mm

Hloubka řezu v oceli

8 mm

Úhel řezu

Až 45° (vlevo/vpravo)

Dvojitá izolace

Ano

Hmotnost

4,2 kg

Úroveň akustického tlaku LpA

92 dB(A)

Úroveň akustického výkonu LwA

103 dB(A)

aw (Vibrace):

10,6 m/s²

K = 1,5 m/s²

6.2 Výměna pilového listu (Obr. 2)

Zatlačte páčku svorky čepele nahoru, jak ukazuje šipka na obr. 2, a zasuňte pilový list do vodicí drážky tak, aby zuby směřovaly dopředu. Ujistěte se, že zadní hrana čepele zapadá do svorky čepele a poté páčku svorky čepele uvolněte.

6.3 Seřízení kluzné desky (Obr. 3)

Po uvolnění dvou šroubů na spodní straně můžete u řezů na pokos a u šikmých řezů vychýlit kluznou desku až o 45° v kterémkoliv směru. Nastavte požadovaný úhel a oba šrouby opět dotáhněte.

6.4 Dust extraction

The jigsaw is equipped with a dust extractor socket. You can connect your vacuum cleaner to the socket at the rear of the jigsaw. If you require a special adapter, please contact the manufacturer of your vacuum cleaner.

6.5 Přepínač směru větru (Obr. 4)

Posuňte přepínač dopředu a změňte směr větru dopředu, jak ukazuje šipka nahoře na obr. 9, která se vyhýbá linii pilinového krytu dříve vyznačené na obrobku, jež se hodí pro pohyb nástroje kupředu podél dříve vyznačené linie.

6.6 Použití výkyvného zdvihu

7 TECHNICKÉ ÚDAJE

8 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

POWX0330 CS

9 ZÁRUKA

 Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení

prvním uživatelem.

 Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek,

vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

 Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do

záručních ustanovení.

 Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného

použití nástroje.

 Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.  Více informací můžete vždy získat na čísle 00 32 3 292 92 90.  Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.  Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla

následkem nedbalé údržby nebo přetížení.

 Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného

zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

 Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové

záruční lhůty v případě, že bylo zařízení vyměněno.

 Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.  Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo

kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

 Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.  Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním

kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

10 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde

a jak lze recyklovat.

POWX0330 CS

11 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Přímočará Pila Výrobní značka: POWERplus

Model: POWX0330

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

2011/65/EU 2004/108/ES 2006/42/ES

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

EN60745-1 : 2009 EN60745-2-11 : 2010 EN55014-1: 2006 EN55014-2: 1997 EN61000-3-2: 2006 EN61000-3-3: 2008

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove Regulativní postupy - Manažer pro dohled nad řádným jednáním Datum: 31/07/2015
