Page 1

POWX00445

1 2 3

7 6 9

Page 2

POWX00445

Page 3

POWX00445 SK

1 POUŽÍVANIE ................................................................................... 3

2 POPIS (OBR. A) .............................................................................. 3

3 OBSAH BALENIA ........................................................................... 3

4 VYSVETLENIE SYMBOLOV .......................................................... 3

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE

ELEKTRICKÉ NÁRADIE ................................................................ 4

5.1 Pracovná plocha .................................................................................................... 4

5.2 Elektrická bezpečnosť ........................................................................................... 4

5.3 Osobná bezpečnosť .............................................................................................. 5

5.4 Používanie elektrického náradia a starostlivosť oň ............................................ 5

5.5 Servis...................................................................................................................... 5

6 DOPLNKOVÉ BEZPEČNOSTNÉ VAROVANIA............................. 6

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A

NABÍJAČKY .................................................................................... 6

7.1 Batérie (9) ............................................................................................................... 6

7.2 Nabíjačky (8) .......................................................................................................... 6

8 PRVKY ............................................................................................. 7

8.1 Lítium-iónová batéria (9) ....................................................................................... 7

8.2 Skľučovadlo bez kľúča (1)..................................................................................... 7

8.3 Nastavovací krúžok uťahovacieho momentu (2) ................................................. 7

8.4 Hlavný vypínač (5) ................................................................................................. 7

8.5 Gombík prepínania chodu vpred/vzad (vol’ba smeru rotácie doprava/doľava)

(4) ................................ ................................................................ ............................ 7

8.6 Gombík nastavenia rýchlosti (3) ........................................................................... 8

8.7 Pracovné svetlo LED (6) ........................................................................................ 8

8.8 Termoplastická mäkká rukoväť ............................................................................ 8

9 (PRED) ZAČATÍM ČINNOSTI ......................................................... 8

9.1 Nabíjanie akumulátorov ........................................................................................ 8

9.2 Indikátor nabitia akumulátora (obr. 1a) ................................................................ 8

9.3 Inštalácia alebo vybratie akumulátorovej batérie ................................................ 8

9.3.1 Demontáž akumulátora ............................................................................................ 8

Page 4

POWX00445 SK

9.3.2 Inštalácia batérie...................................................................................................... 9

9.4 Inštalácia/vybratie koruniek a vrtákov .................................................................. 9

9.4.1 Inštalácia koruniek/vrtákov ....................................................................................... 9

9.4.2 Vybratie koruniek/vrtákov ......................................................................................... 9

9.5 Všeobecné pokyny pre vŕtanie ............................................................................. 9

9.5.1 Vŕtanie do všetkých materiálov ................................................................................ 9

9.5.2 Vŕtanie do kovu ........................................................................................................ 9

9.5.3 Vŕtanie do dreva ...................................................................................................... 9

9.5.4 Vŕtanie do muriva................................................................................................... 10

10 ÚDRŽBA ........................................................................................ 10

10.1 Všeobecné pokyny .............................................................................................. 10

10.2 Servis.................................................................................................................... 10

11 SKLADOVANIE ............................................................................. 10

12 TECHNICKÉ ÚDAJE ..................................................................... 11

13 HLUK ............................................................................................. 11

14 ZÁRUKA ........................................................................................ 12

15 ŽIVOTNÉ PROSTREDIE ............................................................... 13

15.1 Batéria .................................................................................................................. 13

16 VYHLÁSENIE O ZHODE .............................................................. 13

Page 5

POWX00445 SK

NÁRAZOVÉ VŔTAČKY / SKRUTKOVAČ 20 V POWX00445

1 POUŽÍVANIE

Toto elektrické náradie je určené na skrutkovanie a vŕtanie do dreva, kovu, plastu a muriva Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho

prosím spolu s týmito pokynmi.

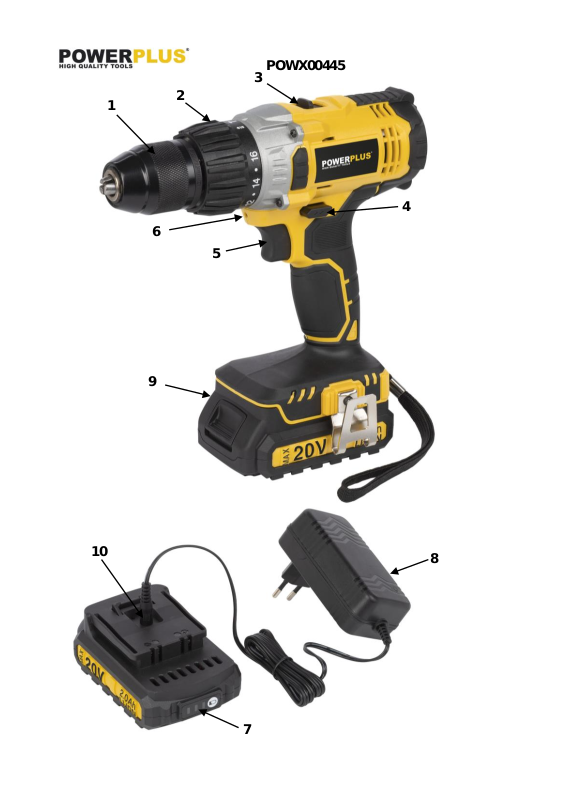

2 POPIS (OBR. A)

1. 13 mm jednoduché objímkové

skľučovadlo bez kľúča

2. Nastavovací krúžok točivého

momentu

3. Dvojrýchlostný volič

4. Gombík prepínania chodu

vpred/vzad

5. Spúšťač hlavného vypínača

6. Pracovné svetlo LED

7. LED indikátor kapacity batérie

8. Nabíjačka

9. Akumulátorová batéria

10. Nabíjací konektor

3 OBSAH BALENIA

▪ Odstráňte všetok baliaci materiál. ▪ Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia). ▪ Skontrolujte, či je obsah balenia úplný. ▪ Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy

poškodené.

▪ Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho

zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia!

1 akumulátorová vŕtačka 1 nabíjačka

2 akumulátorová batéria

1 návod 1 puzdro

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 VYSVETLENIE SYMBOLOV

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia alebo poškodenia nástroja.

Pred použitím si prečítajte

návod.

V súlade so základnými

požiadavkami európskych

smerníc.

Stroj II. triedy – dvojitá izolácia

– Nepotrebujete uzemnenú zástrčku.

Page 6

POWX00445 SK

Nabíjačku ani batériu

nevystavujte vode.

Riziko požiaru!

Nabíjačku batérie používajte

len vo vnútri.

Nabíjačku ani batériu nevystavujte vysokej teplote.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ

NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať.

Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

▪ Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na

pracovisku zvyšuje riziko úrazov.

▪ Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad

horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

▪ Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli

by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

▪ Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte

žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

▪ Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú

potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

▪ Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do

elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

▪ Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie

alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

▪ Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel

vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje

riziko úrazu elektrickým prúdom.

▪ Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte

napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko

úrazu elektrickým prúdom.

Page 7

POWX00445 SK

5.3 Osobná bezpečnosť

▪ Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa

zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

▪ Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných

pomôcok, ako je protiprachová maska, nekĺzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

▪ Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač

je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

▪ Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné

nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

▪ Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým

ovládateľnosť elektrického náradia v neočakávaných situáciách.

▪ Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi

ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť

pohyblivé diely.

▪ Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú

riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

▪ Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne

elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

▪ Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické

náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

▪ Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia

odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

▪ Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby

neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

▪ Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo

či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

▪ Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné

nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa

ovládajú.

▪ Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito

pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.

5.5 Servis

▪ Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba

rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického

náradia.

Page 8

POWX00445 SK

6 DOPLNKOVÉ BEZPEČNOSTNÉ VAROVANIA

▪ Pri používaní príklepových vŕtačiek používajte vždy ochranu sluchu. Vystavenie hluku

môže spôsobiť ohluchnutie.

▪ Používajte prídavnú rukoväť (rukoväte), ak je dodaná s nástrojom. Strata kontroly môže

spôsobiť zranenie.

▪ Pri vykonávaní činnosti, pri ktorej sa vŕtacie zariadenie môže dostať do kontaktu so

skrytým el. vedením alebo vlastnou elektrickou šnúrou, držte elektrické náradie za

izolované držiaky. Kontakt vŕtacieho zariadenia s drôtom, ktorý je pod el. prúdom, spôsobí, že kovové časti nástroja budú tiež pod prúdom a používateľa tiež zasiahne el.

prúd.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A

NABÍJAČKY

7.1 Batérie (9)

▪ Nikdy neotvárajte zo žiadneho dôvodu. ▪ Neskladujte na miestach, kde môže teplota prekročiť 40 °C. ▪ Nabíjajte len pri okolitej teplote v rozsahu od 4 °C do 40 °C. ▪ Nabíjajte len pomocou nabíjačky, ktorá bola dodaná so zariadením. ▪ Pri likvidácii batérií sa riaďte pokynmi uvedenými v časti „Ochrana životného prostredia“. ▪ Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorím

spojenie medzi kladným (+) a záporným (-) pólom, batéria bude zoskratovaná a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobiť prasknutie alebo požiar.

▪ Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodiť

utesňovače a izolanty a iné polymérové komponenty, čo spôsobí únik elektrolytickej

kvapaliny a/alebo vnútorné skratovanie, ktoré spôsobí vytvorenie tepla s následným

prasknutím alebo požiarom. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobiť požiar, výbuch a/alebo intenzívne horenie.

▪ V extrémnych podmienkach môže dôjsť k úniku kvapaliny z batérie. Ak na batérii zistíte

kvapalinu, postupujte nasledovne:

• kvapalinu opatrne poutierajte handričkou. Zabráňte kontaktu s pokožkou.

• v prípade kontaktu s očami sa riaďte týmito pokynmi:

o Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napr. šťavou

z citróna alebo octom.

o V prípade kontaktu s očami, vyplachujte veľkým množstvom čistej vody

minimálne 10 minút. Obráťte sa na lekára.

Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespaľujte.

7.2 Nabíjačky (8)

▪ Nabíjačku, ktorá bola dodaná s náradím, používajte len na nabíjanie batérie. ▪ Nikdy nenabíjajte nedobíjateľné batérie. ▪ Poškodené šnúry okamžite vymeňte. ▪ Nevystavujte vode. ▪ Nabíjačku neotvárajte. ▪ Do nabíjačky nepichajte. ▪ Nabíjačka je určená len na použitie vo vnútri.

Page 9

POWX00445 SK

8 PRVKY

8.1 Lítium-iónová batéria (9)

Výhody lítium-iónových batérií:

▪ Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej ťažšiu,

kompaktnejšiu batériu).

▪ Bez pamäťového efektu (strata kapacity po niekoľkých cykloch nabitia/vybitia) ako iné typy

batérií (Ni-Cd, Ni-MH…).

▪ Obmedzené samovybíjanie (pozrite tiež kapitolu: Skladovanie).

8.2 Skľučovadlo bez kľúča (1)

S vašou vŕtačkou sa dodáva bezkľúčové skľučovadlo pre ľahšiu inštaláciu a vyberanie koruniek/príslušenstva. Skľučovadlo je rozdelené na dve časti. Zadná časť sa nazýva objímka a predná časť sa nazýva telo. Na otvorenie a zatvorenie bezkľúčového skľučovadla uchopte a podržte objímku skľučovadla jednou rukou a telo skľučovadla otočte druhou rukou. Šípky na skľučovadle označujú, ktorým smerom treba otáčať telo skľučovadla, aby sa vŕtacia korunka UCHOPILA (utiahla) alebo uvoľnila (odistila).

VAROVANIE: Nedržte telo skľučovadla jednou rukou a nepoužívajte silu vŕtačky na utiahnutie alebo povolenie čeľustí skľučovadla. Telo skľučovadla by sa mohlo vyšmyknúť a ruka by sa mohla dostať do kontaktu s rotujúcim príslušenstvom. V takomto prípade hrozí riziko

zranenia.

8.3 Nastavovací krúžok uťahovacieho momentu (2)

Vŕtačka má krúžok nastavenia uťahovacieho momentu. Umožňuje vám vybrať požadovaný uťahovací moment v závislosti od úlohy, ktorú chcete vykonať (vŕtanie / rôzne typy skrutiek do rôznych materiálov). Správne nastavenie závisí od typu materiálu a veľkosti skrutky ktorú používate. AK CHCETE NASTAVIŤ TOČIVÝ MOMENT: Identifikujte nastavenia indikátora 16+1+1 točivých momentov umiestnených na prednej strane vŕtačky. Otočte nastavovacím krúžkom (2) do požadovaného nastavenia. Čím je číslo nižšie, tým je nižšie nastavenie točivého momentu. Čím je číslo vyššie, tým je vyššie nastavenie točivého momentu.

8.4 Hlavný vypínač (5)

Ak chcete vŕtačku ZAPNÚŤ, stlačte vypínač. Ak ju chcete VYPNÚŤ, pustite vypínač. Spustenie vypínača možno zablokovať na VYPNUTÝ stav. Táto funkcia vám pomôže znížiť možnosť náhodného spustenia, keď zariadenie nepoužívate.

8.5 Gombík prepínania chodu vpred/vzad (vol’ba smeru rotácie doprava/doľava) (4)

Vŕtačka má gombík prepínania chodu vpred/vzad nad vypínačom spúšťania.

▪ F(Forward) (vpred): Stlačte gombík na pravej strane stroja (doľava): vrták sa otáča

doprava (chod vpred/zaskrutkovanie).

▪ R(Reverse) (vzad): Stlačte gombík na ľavej strane stroja (doprava): vrták sa otáča doľava

(chod vzad/odskrutkovanie).

UPOZORNENIE: Aby ste predišli poškodeniu prevodovky, vždy nechajte skľučovadlo úplne zastaviť a až potom meňte smer rotácie alebo zvoľte inú rýchlosť (vysokú-nízku). Ak chcete pohyb zastaviť, pustite spúšťač.

Page 10

POWX00445 SK

8.6 Gombík nastavenia rýchlosti (3)

Vaša bezšnúrová vŕtačka má dvojstupňové volenie rýchlosti, určené pre vŕtanie a skrutkovanie

pri nízkej (LO) (1) alebo vysokej (HI) (2) rýchlosti. Posuvný gombík je umiestnený na vrchu

vŕtačky a možno ním zvoliť buď nízku alebo vysokú rýchlosť. Nízka rýchlosť (LO) sa používa v kombinácii s nastavením uťahovacieho momentu pri skrutkovaní skrutiek dnu alebo ich vyskrutkovaní von a na vŕtanie s väčším priemerom. Vysoká rýchlosť (HI) sa používa iba na vŕtanie (nikdy nie na skrutkovanie, pretože sa tým môže nástroj poškodiť).

8.7 Pracovné svetlo LED (6)

Vaša bezšnúrová vŕtačka je vybavená kontrolkou LED vpredu (nad hl. vypínačom) nad batériou. Biela kontrolka LED sa rozsvieti, keď nástroj uvediete do činnosti, a umožňuje

osvetlenie obrábanej oblasti.

8.8 Termoplastická mäkká rukoväť

Vaša bezšnúrová vŕtačka je vybavená termoplastickou gumovou mäkkou rukoväťou a ochrannými časťami. TPR (termoplastická guma) je elastická, tlmí nárazy a nepoškodzuje životné prostredie (je recyklovateľná).

9 (PRED) ZAČATÍM ČINNOSTI

9.1 Nabíjanie akumulátorov

Používajte len nabíjačku batérie, ktorá bola dodaná s týmto nástrojom. Len tieto nabíjačky batérie sú vhodné pre lítium-iónovú batériu vášho elektrického nástroja.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite. Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.

▪ Pripojte zástrčku nabíjačky do nabíjacieho konektora (10) súpravy batérií. ▪ Po pripojení batérie k nabíjačke sa rozsvieti červená kontrolka LED, ktorá indikuje

nabíjanie.

▪ Súprava batérií je úplne nabitá a pripravená na použitie po rozsvietení zelenej kontrolky

LED a zhasnutí červenej kontrolky LED. Úplné nabitie trvá približne 3 až 5 hodín.

9.2 Indikátor nabitia akumulátora (obr. 1a)

Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (7).

Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora: svietia 3 kontrolky LED: akumulátor je plne nabitý. svietia 2 kontrolky LED: akumulátor je nabitý na 60 %. svieti 1 kontrolka LED: akumulátor je takmer vybitý.

9.3 Inštalácia alebo vybratie akumulátorovej batérie

9.3.1 Demontáž akumulátora

Stlačte obe tlačidlá na uvoľnenie batérie a batériu jemne vytiahnite z vŕtačky.

Page 11

POWX00445 SK

9.3.2 Inštalácia batérie

Vŕtačku podržte jednou rukou zvisle a batériu druhou. Pri stláčaní uvoľňovacích tlačidiel dvomi prstami, zasúvajte batériu, až kým nezaklikne na svojom mieste. Pri zasúvaní batérie nepoužívajte nadmernú silu. Ak sa batérie nezasunie s ľahkosťou, nie je vložená správne. Je možné, že batéria, póly batérie alebo vŕtačka sú poškodené.

9.4 Inštalácia/vybratie koruniek a vrtákov

9.4.1 Inštalácia koruniek/vrtákov

Vypínač spúšťania zablokujte tak, že tlačidlo voľby rotácie umiestnite do stredovej polohy. Čeľuste skľučovadla otvorte alebo zatvorte do polohy, kedy je otvor o niečo väčší ako veľkosť korunky, ktorú chcete používať. Nadvihnite tiež predok vŕtačky, aby korunka z čeľustí skľučovadla nevypadla. Vrtnú korunku vložte rovno do celej dĺžky čeľustí skľučovadla podľa obrázka. Na vrtnej korunke utiahnite čeľuste skľučovadla. VAROVANIE: Vrtnú korunku umiestňujte do čeľustí skľučovadla rovno. Vrtnú korunku nevkladajte do čeľustí skľučovadla pod uhlom, pretože by bola korunka

z vŕtačky vyrazená, čo by mohlo spôsobiť vážne zranenie alebo poškodenie skľučovadla.

9.4.2 Vybratie koruniek/vrtákov

Vypínač spúšťania zablokujte tak, že tlačidlo voľby rotácie umiestnite do stredovej polohy. Uvoľnite čeľuste skľučovadla od vrtnej korunky. Poznámka: Otočte telo skľučovadla v smere šípky označenej Release (ODOMKNÚŤ) a uvoľnite čeľuste skľučovadla. Na utiahnutie alebo povolenie čeľustí skľučovadla nepoužívajte kľúč. Vrtnú korunku vyberte z čeľuste skľučovadla.

9.5 Všeobecné pokyny pre vŕtanie

Vždy sa uistite, že nastavovací krúžok točivého momentu je nastavený do polohu „Vŕtať“.

9.5.1 Vŕtanie do všetkých materiálov

Vždy používajte ostré vŕtacie korunky. Označte miesto, na ktorom chcete vyvŕtať otvor. Otvor začnite vŕtať pri nízkej rýchlosti. Znížte tlak na vŕtačku, keď vŕtačka začína prelamovať

materiál.

9.5.2 Vŕtanie do kovu

Tenké materiály podoprite kúskom odpadového dreva. Na vyznačenie umiestnenia otvoru použite stredový razič. Ak vŕtate veľký otvor, použite najprv vŕtaciu korunku malej veľkosti, aby ste vytvorili prvotný otvor a potom použite vŕtaciu korunku požadovanej veľkosti. Používajte iba vŕtacie korunky z HSS (rýchloreznej ocele) alebo tie, ktoré sa odporúčajú pre použitie na kov. Keď vŕtate do železa alebo ocele, nepoužívajte mazivo, ale vrták pravidelne vyťahujte, aby ste umožnili jeho ochladenie.

9.5.3 Vŕtanie do dreva

Označte miesto, kde chcete vŕtať, vyrazením alebo klincom. Aby ste predišli rozštiepeniu alebo prelomeniu, upnite kúsok odpadového dreva zozadu obrobku alebo pokračujte vo vŕtaní otvoru zo zadnej strany dreva, keď vŕtacia korunka po prvýkrát prelomí drevo.

Page 12

POWX00445 SK

9.5.4 Vŕtanie do muriva

Pre maximálny výkon pri vŕtaní otvorov do tehly, dlaždíc, atď. používajte príklepové vrtáky s karbidovým zakončením na vŕtanie do muriva. Regulátor točivého momentu otočte do

príklepovej polohy. Pre čo najlepší výsledok vŕtania do tehly použite ľahký tlak a strednú rýchlosť. Pri vŕtaní do dlaždíc si to najprv vyskúšajte nanečisto, aby ste zistili najlepšiu rýchlosť a tlak.

10 ÚDRŽBA

10.1 Všeobecné pokyny

Váš nástroj bol zhotovený tak, aby fungoval dlhodobo len pri minimálnej údržbe.

▪ Trvalá úspešná prevádzka závisí od správneho ošetrovania a čistenia nástroja. Nástroj

čistite pomocou navlhčenej handričky.

▪ Nabíjačka si okrem pravidelného čistenia nevyžaduje žiadnu údržbu. Pred čistením ju

odpojte od el. siete.

▪ Použite mäkkú kefku alebo suchú handričku. ▪ VENTILAČNÉ OTVORY UDRŽUJTE ČISTÉ! Pravidelne kontrolujte, či ventilačné otvory

nie sú znečistené prachom alebo inými časticami. Čistite tlakovým vzduchom (max. 3 bar).

▪ Nepoužívajte abrazívne čistiace prostriedky, ani prostriedky na báze rozpúšťadiel. Na

odstránenie nečistôt, karbónových usadenín atď. použite čistú handričku.

VAROVANIE: Nedovoľte, aby prišla brzdová kvapalina, benzín, produkty na báze benzínu, penetrujúce oleje atď. do kontaktu s plastovými dielmi. Obsahujú chemikálie, ktoré môžu poškodiť, oslabiť alebo zničiť plasty. VAROVANIE: Keď na čistenie nástrojov používate tlakový vzduch, vždy noste ochranné okuliare alebo ochranné okuliare s postrannými chráničmi. Ak pri činnosti vzniká prach, noste tiež protiprachovú masku.

BATÉRIE: Batéria pre tento nástroj je vybavená lítium-iónovou nabíjateľnou batériou. Batériu nerozoberajte, ani sa nepokúšajte vymeniť batérie vo

vnútri.

10.2 Servis

Váš elektrický nástroj si nechajte opraviť kvalifikovaným opravárom s použitím identických náhradných dielov. Zabezpečí to zachovanie bezpečnosti elektrického nástroja.

11 SKLADOVANIE

 Nástroj skladujte v čistom, suchom prostredí bez mrazu.  Skladovanie batérie.

▪ Batérie skladuje na chladnom mieste. Optimálna teplota na skladovanie lítium-iónovej

batérie na dlhšiu dobu je 2 °C, strata kapacity bude len 6 % / rok (v porovnaní s 20 % pri 25 °C). Batérie neskladujte vo vybitom stave.

▪ Pre lítium iónové batérie je dobré časté nabíjanie. Optimálna kapacita nabitia pri

dlhodobom skladovaní lítium iónovej batérie je 40 %.

Page 13

POWX00445 SK

12 TECHNICKÉ ÚDAJE

Rýchlosť rotácie

0 – 400 / 0 – 1400 min-1

Max. priemer vŕtacej korunky

13 mm

Menovité napätie DC (Un)

20 V

Kapacita batérie

2000 mAh

Typ batérie

Lítium-iónová

Max. uťahovací moment

50 Nm

Počet LED

Typ skľučovadla

Skľučovadlo bez kľúča 13 mm

Polohy uťahovacieho momentu

16+1+1

Typ zástrčky

VDE

Výstupné napätie / prúd nabíjačky

21 V / 2200 mA

Doba nabíjania

1 h

Množstvo batérií

13 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Hladina akustického tlaku LpA

79 dB (A)

Hladina akustického výkonu LwA

90 dB (A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče

sluchu.

aw (Vibrácie)

8,8 m/s²

K = 1,5 m/s²

Page 14

POWX00445 SK

14 ZÁRUKA

▪ Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov

a začína plynúť dňom zakúpenia prvým používateľom.

▪ Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek,

chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

▪ Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú

pod ustanovenia záruky.

▪ Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho

používania zariadenia.

▪ Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus. ▪ Viac informácií získate na tel. čísle 00 32 3 292 92 90. ▪ Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou

dohodnuté inak.

▪ Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku

nedbanlivej údržby alebo preťaženia.

▪ Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia

kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

▪ Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na

začatie novej záručnej lehoty v prípade výmeny zariadenia.

▪ Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú

majetkom spol. Varo NV.

▪ Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum

zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

▪ Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia. ▪ Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave,

v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

▪ Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.

Page 15

POWX00445 SK

15 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu

s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho

na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

15.1 Batéria

Tento výrobok obsahuje lítium-ión. Chráňte prírodné zdroje tak, že batériu správne zrecyklujete alebo zlikvidujete. Miestne, vnútroštátne alebo federálne zákony môžu zakazovať likvidáciu lítium-iónových batérií s bežným odpadom. Informácie týkajúce sa recyklácie a/alebo likvidácie vám poskytnú miestne úrady.

16 VYHLÁSENIE O ZHODE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

výrobok: Nárazové Vŕtačky / Skrutkovač obchodná známka: POWERplus model: POWX00445

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných

európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2014/30/EÚ 2006/42/ES 2011/65/EÚ

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN60745-1: 2009 EN60745-2-1: 2010 EN60745-2-2: 2010 EN55014-1: 2017

EN55014-2: 2015 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Dolu podpísaný koná v mene výkonného riaditeľa spoločnosti,

Hugo Cuypers Regulačné záležitosti – Compliance Manager Lier, 28/09/2018
