RUČNÍ DELTA BRUSKA 140 W POWESET5

1 OBLAST POUŽITÍ

Bruska se používá k broušení a leštění dřeva, plastů a podobných materiálů. Je velmi důležité používat vhodný brusný papír!!!! Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito

pokyny.

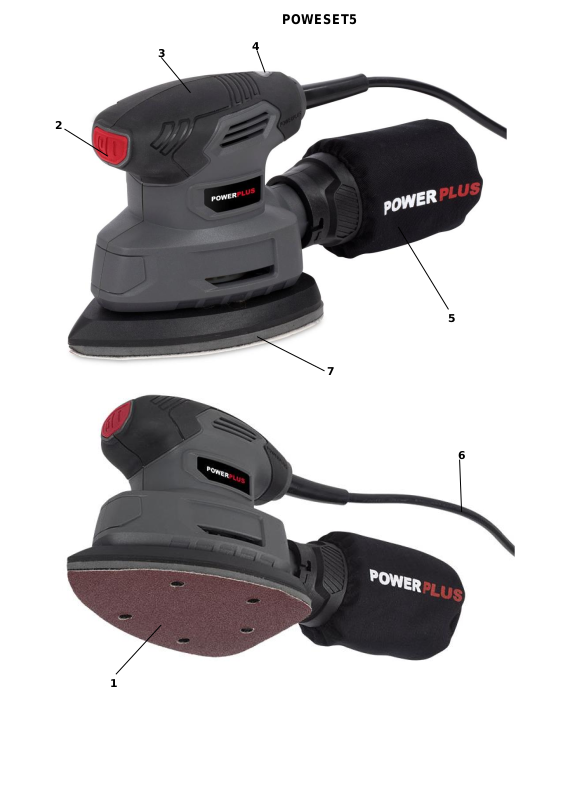

2 POPIS (OBR. A)

1. Brusný papír

2. Hlavní vypínač

3. Měkký úchop

4. Provozní kontrolka LED

5. Vak na prach

6. Kabel

7. Brusná deska

3 SEZNAM OBSAHU BALENÍ

▪ Odstraňte veškeré balicí materiály. ▪ Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). ▪ Zkontrolujte úplnost obsahu obalu. ▪ Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství

nevznikly během přepravy škody.

▪ Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je

zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 x ruční delta bruska 140 W 1 x vak na prach 1 x návod k použití 10 x brusný papír o zrnosti 40 (dřevo) 10 x brusný papír o zrnosti 60 (dřevo) 10 x brusný papír o zrnosti 80 (dřevo) 10 x brusný papír o zrnosti 120 (dřevo) 10 x brusný papír o zrnosti 180 (dřevo) 10 x brusný papír o zrnosti 240 (dřevo) 10 x brusný papír o zrnosti 400 (dřevo)

10 x brusný papír o zrnosti 60 (odstraňování barvy) 10 x brusný papír o zrnosti 120 (odstraňování barvy) 10 x brusný papír o zrnosti 240 (odstraňování barvy)

Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka.

Page 6

POWESET5 CS

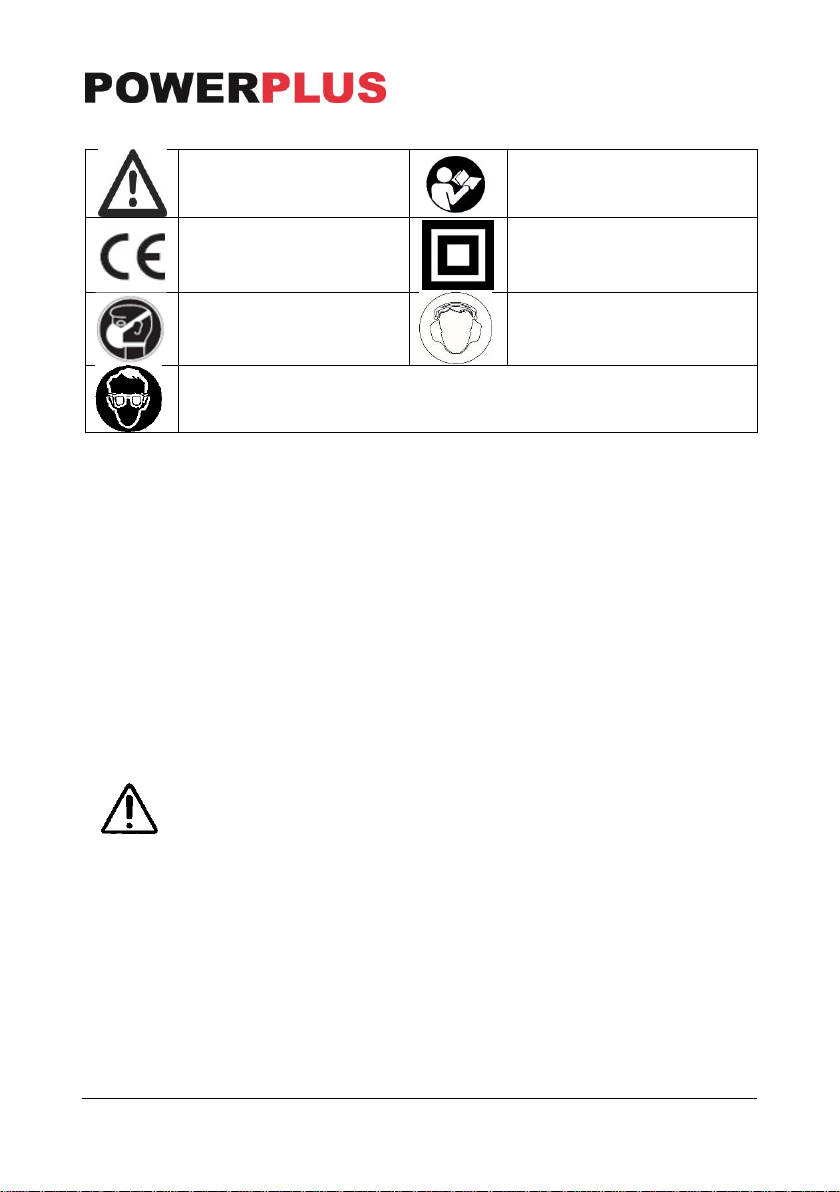

4 SYMBOLY

V tomto návodu a u přístroje jsou používány následující symboly:

Znamená riziko zranění osob nebo poškození nástroje.

Před použitím si přečtěte návod k použití.

V souladu se základními

platnými bezpečnostními

normami Evropských

směrnic.

Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku.

V prašném prostředí používejte ochrannou

masku.

Noste chránič uší.

Povinná ochrana zraku.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k

síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

▪ Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují

riziko nehody.

▪ Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v

přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry,

které mohou prach nebo výpary zapálit.

▪ Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést

vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku.

▪ Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak

neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a

kompatibilních zásuvek.

▪ Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách,

radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

▪ Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do

elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

▪ S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a

nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

Page 7

POWESET5 CS

▪ Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný

k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení

elektrickým proudem.

▪ Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu

chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

▪ Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým

rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

▪ Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je

protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

▪ Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je

vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

▪ Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč

Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

▪ Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám

umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.

▪ Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a

rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se

mohou zachytit v pohybujících se dílech.

▪ Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich

připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná

prachem.

5.4 Používání elektrických nástrojů a péče o ně

▪ Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj

vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se

tempem, pro které byl zkonstruován.

▪ Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý

elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

▪ Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických

nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

▪ Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat

osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

▪ Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně

seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické

nástroje.

▪ Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované

řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

▪ Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny

a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

Page 8

POWESET5 CS

5.5 Servis

▪ Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který

používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DALŠÍ BEZPEČNOSTNÍ TIPY PRO PRÁCI S BRUSKOU

▪ Při práci s bruskou vždy používejte ochranné brýle a ochrannou masku. ▪ Opracovávaný kus vždy zajistěte pomocí upínadla, by nemohl sklouznout. ▪ Dbejte, aby na otvorech v základové desce nebyl prach. ▪ Během práce vždy zapojte k přiloženému adaptéru vysavač. ▪ Buďte obzvlášť opatrní při obrušování olovnatých barev.

 Všechny osoby, které vstoupí na pracoviště musí mít masku, která byla speciálně

navržena pro ochranu proti olovnatým barvám a výparům.

 Děti a těhotné ženy nesmí na pracoviště vstupovat.  Na pracovišti nejezte, nepijte a nekuřte.

▪ Nenechávejte nástroj běžet. Spusťte nástroj pouze když jej držíte v ruce. ▪ Při broušení místnost řádně větrejte. ▪ Před použitím zkontrolujte, zda nejsou na podložce trhliny nebo poškození. Trhliny nebo

poškození mohou způsobit poranění osob.

7 OBSLUHA

Než se pustíte do práce s bruskou, obeznamte se nejprve se všemi jejími provozními funkcemi a bezpečnostními požadavky.

Výstraha! Při sestavování dílů, označování úprav, čištění a v klidovém stavu by bruska měla být vždy odpojena od napájecího zdroje. Odpojení nástroje zabrání náhodnému spuštění, které by mohlo způsobit vážné zranění.

Nepoužívejte k broušení sádrových povrchů (VAROVÁNÍ: V tomto případě je záruka neplatná), neboť může dojít k zanesení motoru (kartáče, kuličková ložiska, …).

7.1 Broušení

▪ Držte brusku před sebou a od sebe, mimo dosah obrobku. ▪ Spusťte brusku. ▪ Nechte motor dosáhnout provozní rychlosti a pak brusku postupně přikládejte k obrobku s

mírným pohybem dopředu.

▪ Pohybujte bruskou po obrobku tahy dopředu a dozadu nebo tahy ze strany na stranu. ▪ Po dokončení broušení nejprve sejměte brusku z obrobku a pak ji vypněte.

7.2 Vypínač zapnuto/vypnuto (obr. 1)

Připojte zástrčku ke zdroji napájení; kontrolka zapnutí (4) se rozsvítí a zůstane svítit, dokud nebude nástroj odpojen od elektrické sítě. Nástroj se zapíná hlavním vypínačem (ON/OFF) (2) umístěným vpředu na tělese nástroje do polohy “ON”. Stiskněte vypínač Zap./Vyp. I/O.

7.3 Upevnění brusného papíru (obr. 2)

▪ Vyberte brusný papír s odpovídající velikostí zrna. Dbejte aby perforace na brusném

papíře korespondovala s otvory na základně brusného kotouče.

▪ Brusný papír musí být upevněn těsně na základně a nesmí se uvolnit. ▪ Mezi našimi produkty jistě najdete správný brusný papír (viz technické specifikace).

Page 9

POWESET5 CS

7.4 Vak na prach (obr. 3)

Systém odsávání prachu extrahuje brusný prach z obrobku skrze otvory v opěrné podložce. Prach se pak vede hrdlem pro odsávání prachu vzadu na tělese brusky.

7.4.1 Postup instalace:

Vložte vak na prach (5) do odsávacího hrdla, ručně jej otočte proti směru hodinových ručiček a zajistěte ve správné poloze. Ujistěte se, že je vak na prach pevně utažen.

7.4.2 Postup při odebrání: Při odstraňování vaku na prach postupujte stejně jako výše, jen v opačném pořadí.

8 TECHNICKÉ ÚDAJE

Jmenovité napětí

230 V

Jmenovitý kmitočet

50 Hz

Jmenovitý příkon

140 W

Rychlost otáčení

13000 min-1

Délka kabelu

2 m

Brusná plocha

140x140x80 mm

Motor s uhlíkovými kartáčky

Ano

Rychlost kmitání

26000 min-1

Měkký úchop

Ano

Systém suchého zipu

Ano

Samočisticí funkce

Ano

Provozní kontrolka LED

Ano

9 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA

75 dB(A)

Úroveň akustického výkonu LwA

86 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

aw (Vibrace)

4,7 m/s ²

K = 1,5 m/s²

10 ČIŠTĚNÍ A ÚDRŽBA

▪ Stroj nevyžaduje žádnou další údržbu. ▪ Chcete-li pracovat bezpečně a účinně, udržujte vždy stroj a ventilační otvory čisté. ▪ Pokud provádíte na nástroji jakékoliv práce, ujistěte se nejprve, že je nástroj vypnutý a

odpojený od zdroje.

11 SERVISNÍ ODDĚLENÍ

▪ Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení. ▪ Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním

spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu by mělo provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaný specialista (kvalifikovaný elektrikář).

Page 10

POWESET5 CS

12 USKLADNĚNÍ

▪ Důkladně vyčistěte celý stroj i jeho příslušenství. ▪ Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě;

vyhýbejte se příliš vysokým i příliš nízkým teplotám.

▪ Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu. ▪ Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost.

13 ZÁRUKA

▪ V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 nebo 24

měsíců platná od data jeho zakoupení prvním uživatelem.

▪ Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek,

vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

▪ Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do

záručních ustanovení.

▪ Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného

použití nástroje.

▪ Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus. ▪ Více informací můžete vždy získat na čísle 00 32 3 292 92 90. ▪ Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak. ▪ Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla

následkem nedbalé údržby nebo přetížení.

▪ Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného

zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

▪ Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové

záruční lhůty v případě, že bylo zařízení vyměněno.

▪ Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV. ▪ Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo

kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

▪ Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. ▪ Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním

kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

14 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní

stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

Page 11

POWESET5 CS

15 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Ruční delta bruska 140 W Výrobní značka: POWERplus Model: POWESET5

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU 2006/42/EC 2014/30/EU

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN60745-1 : 2009 EN60745-2-4 : 2009 EN55014-1 : 2006 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove Regulativní postupy - Manažer pro dohled nad řádným jednáním

23.11.2016
