Powerplus POWESET3 User manual

POWESET3 NL

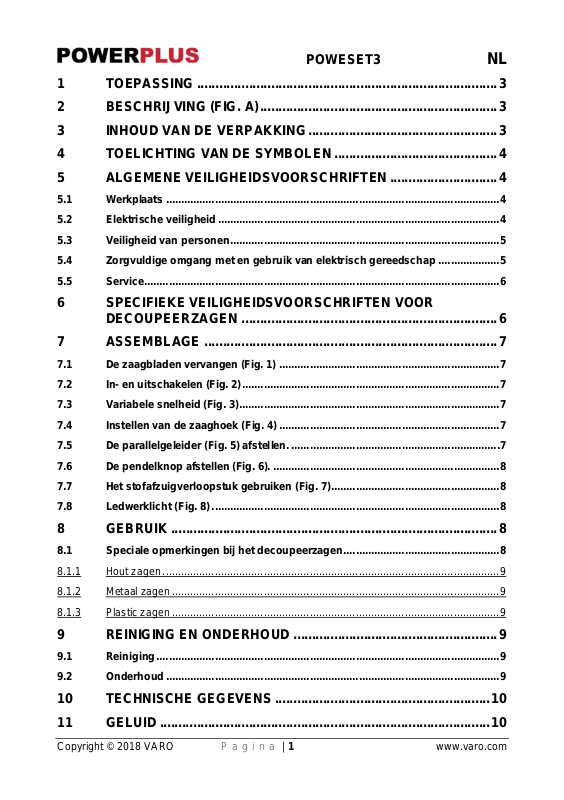

1 TOEPASSING ................................................................................. 3

2 BESCHRIJVING (FIG. A) ................................................................ 3

3 INHOUD VAN DE VERPAKKING ................................................... 3

4 TOELICHTING VAN DE SYMBOLEN ............................................ 4

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN ............................. 4

5.1 Werkplaats ............................................................................................................. 4

5.2 Elektrische veiligheid ............................................................................................ 4

5.3 Veiligheid van personen ........................................................................................ 5

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap .................... 5

5.5 Service .................................................................................................................... 6

6 SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR

DECOUPEERZAGEN ..................................................................... 6

7 ASSEMBLAGE ............................................................................... 7

7.1 De zaagbladen vervangen (Fig. 1) ........................................................................ 7

7.2 In- en uitschakelen (Fig. 2) .................................................................................... 7

7.3 Variabele snelheid (Fig. 3) ..................................................................................... 7

7.4 Instellen van de zaaghoek (Fig. 4) ........................................................................ 7

7.5 De parallelgeleider (Fig. 5) afstellen. .................................................................... 7

7.6 De pendelknop afstellen (Fig. 6). .......................................................................... 8

7.7 Het stofafzuigverloopstuk gebruiken (Fig. 7) ....................................................... 8

7.8 Ledwerklicht (Fig. 8) ................................................................ .............................. 8

8 GEBRUIK ........................................................................................ 8

8.1 Speciale opmerkingen bij het decoupeerzagen ................................................... 8

8.1.1 Hout zagen .............................................................................................................. 9

8.1.2 Metaal zagen ........................................................................................................... 9

8.1.3 Plastic zagen ........................................................................................................... 9

9 REINIGING EN ONDERHOUD ....................................................... 9

9.1 Reiniging ................................................................................................................ 9

9.2 Onderhoud ............................................................................................................. 9

10 TECHNISCHE GEGEVENS .......................................................... 10

11 GELUID ......................................................................................... 10

POWESET3 NL

12 GARANTIE .................................................................................... 10

13 MILIEU ........................................................................................... 11

14 CONFORMITEITSVERKLARING ................................................. 12

POWESET3 NL

DECOUPEERZAAG 710 W POWESET3

1 TOEPASSING

Het apparaat dient om hout, metaal en kunststof te zagen. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 BESCHRIJVING (FIG. A)

1. Schakelaar ledwerklicht

2. Snelheidsregelaar

3. Aan/uit-trekkerschakelaar

4. Vergrendelknop

5. Ledlampje stroom aan

6. Inbussleutel en opberging

7. Stofafzuigverloopstuk

8. Voetplaat

9. Klemschroef van voetplaat

10. Pendelknop (4 standen)

11. Zaagbladklem met snelontgrendeling

12. Geleidingsrol

13. Parallelgeleider

14. Zaagblad

15. Borgmoer van parallelgeleider

16. Transparante beschermkap

17. Ledwerklicht

3 INHOUD VAN DE VERPAKKING

▪ Verwijder alle verpakkingsmateriaal. ▪ Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig). ▪ Controleer of de inhoud van de verpakking compleet is. ▪ Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade. ▪ Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze

periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1x machine 1x handleiding 1x kantgeleider 5x stuks HCS houtbladen 100 x 4 mm 6 TPI 3x stuks HCS houtbladen 100 x 2,5 mm 10 TPI 1x stuk BIM zaagblad voor hardhout 100 x 2,5 mm 10 TPI 3x stuks BIM zaagblad voor hardhout 100 x 4 mm 6 TPI 3x stuks BIM zaagblad voor laminaat 100 x 2,5 mm 10 TPI 3x stuks HSS metaalblad 75 x 2 mm 10 TPI 1x stuk HSS aluminiumblad 100 x 3 mm 8 TPI 1x stuk HM keramiekblad korrel 30 x 75 mm

POWESET3 NL

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Conform de essentiële eisen van de Europese richtlijn(en).

Voor gebruik de handleiding lezen.

Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig.

Het dragen van gehoorbescherming wordt aangeraden.

Indien er stof ontstaat, stofmasker dragen

Het dragen van een beschermingsbril wordt aangeraden

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later.

Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch

gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

▪ Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte

werkplaats kunnen tot ongevallen leiden.

▪ Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of

stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

▪ Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat

gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

▪ Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje. ▪ De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen

enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

▪ Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen

en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

▪ Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een

elektrisch apparaat verhoogt het risico op elektrische schokken.

▪ Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te

hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte,
