POWERPLUS POWE10025 User Manual

Download

1 2 3

4 5 6 7 8

POWE10025

Fig. 1

Fig. 2

Fig. 3

POWE10025

Fig. 4

Fig. 5

Fig. 6

POWE10025 CS

1 OBLAST POUŽITÍ ............................................................................ 2

2 POPIS (FOBR. A) ............................................................................. 2

3 SEZNAM OBSAHU BALENÍ ............................................................ 2

4 SYMBOLY ........................................................................................ 2

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE ...................................................................................... 3

5.1 Pracovní oblast ....................................................................................................... 3

5.2 Elektrická bezpečnost............................................................................................. 3

5.3 Osobní bezpečnost ................................................................................................. 3

5.4 Používání elektrických nástrojů a péče o ně ......................................................... 4

5.5 Servis ....................................................................................................................... 4

6 DALŠÍ BEZPEČNOSTNÍ TIPY PRO PŘÍKLEPOVOU VRTAČKU .. 4

7 OBSLUHA ........................................................................................ 5

7.1 Výměna vrtacího nebo šroubovacího bitu............................................................. 5

7.2 Zapnutí / vypnutí (obr. 1) ........................................................................................ 5

7.3 Páka vpřed / vzad (obr. 2) ....................................................................................... 6

7.4 Regulace otáček (obr. 3) ......................................................................................... 6

7.5 Volič režimu vrtání a příklepu (obr. 4) .................................................................... 6

7.6 Pomocná rukojeť (obr. 5)........................................................................................ 6

7.7 Hloubková měrka (obr. 6) ....................................................................................... 6

7.8 Pro správný provoz ................................................................................................. 6

8 ČIŠTĚNÍ A ÚDRŽBA ........................................................................ 7

8.1 Čištění ...................................................................................................................... 7

9 TECHNICKÉ ÚDAJE ........................................................................ 7

10 HLUČNOST ...................................................................................... 7

11 ZÁRUKA ........................................................................................... 8

12 ŽIVOTNÍ PROSTŘEDÍ ...................................................................... 8

13 PROHLÁŠENÍ O SHODĚ ................................................................. 9

POWE10025 CS

Označuje riziko úrazu nebo poškození nástroje.

V souladu se základními

požadavky Evropských směrnic

Před použitím si přečtěte příručku

Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku.

Noste ochranné brýle

Noste ochranné rukavice

ELEKTRONICKÁ PŘÍKLEPOVÁ VRTAČKA 600W POWE10025

1 OBLAST POUŽITÍ

Tento elektrický nástroj je určen ke šroubování a vrtání dřeva, kovu, plastu a zdiva. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

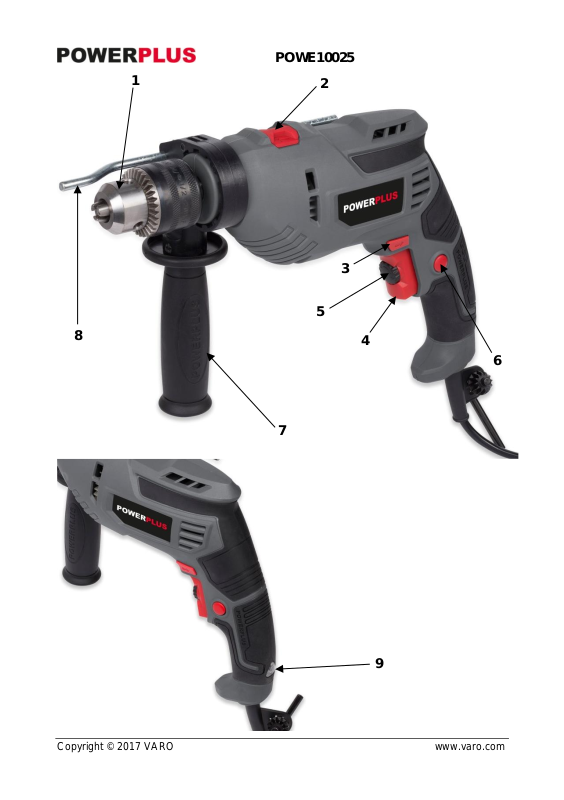

2 POPIS (FOBR. A)

1. Sklíčidlo 13 mm

2. Tlačítko výběru vrtačky nebo kladiva

3. Tlačítko volby otáčení: Vpravo / Vlevo

4. Vypínač (Zap./Vyp.)

3 SEZNAM OBSAHU BALENÍ

 Odstraňte veškeré balicí materiály  Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny)  Zkontrolujte úplnost obsahu obalu.  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství

nevznikly během přepravy škody.

 Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je

zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

5. Ovladač rychlosti

6. Tlačítko zámku

7. Pomocné držadlo

8. Hloubková zarážka

9. Provozní kontrolka LED

1 x elektronická příklepová vrtačka 1 x hloubková zarážka

Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého

obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

1 x přídavná rukojeť 1 x návod k použití

POWE10025 CS

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ

NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo

elektrický nástroj provozovaný (bez kabelu) na baterii.

5.1 Pracovní oblast

 Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují

riziko nehody.

 Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých

kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo

výpary zapálit.

 Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou

odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku.

 Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak

neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a

kompatibilních zásuvek.

 Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách,

radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

 Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do

elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

 S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za

něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými

hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

 Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný

k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení

elektrickým proudem.

 Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu

chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení

elektrickým proudem.

5.3 Osobní bezpečnost

 Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým

rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

 Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je

protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

 Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je

vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

POWE10025 CS

 Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč

ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

 Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak

máte nástroj pod lepší kontrolou v neočekávaných situacích.

 Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a

rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se

mohou zachytit v pohybujících se dílech.

 Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich

připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

 Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný

nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou

byl zkonstruován.

 Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý

elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

 Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním

elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

 Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou

obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

 Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte

jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.

 Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované

řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

 Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny

a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

 Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který

používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 DALŠÍ BEZPEČNOSTNÍ TIPY PRO PŘÍKLEPOVOU VRTAČKU

 Nepoužívejte ji v blízkosti výparů nebo hořlavých tekutin.  Používejte pouze ostré nástavce a vhodné šroubovací nástavce.  Při seřizování a čištění vždy vytáhněte zástrčku ze zásuvky.  Chraňte hlavní přívodní kabel před poškozením. Olej a kyseliny mohou kabel poškodit.  Nepřenášejte zařízení pomocí napájecího kabelu.  Neodpojujte zástrčku ze zásuvky taháním za napájecí kabel.  Před zapojením zástrčky do zásuvky se ujistěte, že provozní spínač není uzamčený.  Jestliže používáte kabelový buben, odviňte úplně kabel. Průměr kabelu by měl být

nejméně 1,5 mm2.

 Nástroj nepřetěžujte.  Zajistěte, aby všechny části byly dostatečně zpracovány.  Udržujte z dosahu dětí.  Pracujete-li s vrtačkou na žebříku nebo lešení, vždy zajistěte bezpečné místo ke stání.  Pomocí detektoru si na zdi označte místa, kde prochází elektrické vedení, vodovodní

trubky a plyn.

POWE10025 CS

 Tam kde při práci vzniká prach, noste ochranné brýle a ochrannou dýchací masku.  Všechny opravy svěřte kvalifikovanému elektrikáři.  Používejte pouze originální náhradní díly.  Hladina hluku na pracovišti může přesáhnout 85 dB (A). V takovém případě musí uživatel

zavést protihluková opatření. Hluk, který vzniká při práci s tímto elektrickým nástrojem byl měřen v souladu s normami EN 50114-1.

Když je stroj v chodu, vždy mějte na uších chrániče!

Doporučená nominální provozní doba: cca 20 minut pod stálým zatížením.

Odpočinek po trvalém provozu: cca 5-10 minut.

7 OBSLUHA

VAROVÁNÍ: Před montáží a nastavením vždy vytáhněte elektrickou zástrčku ze síťové zásuvky.

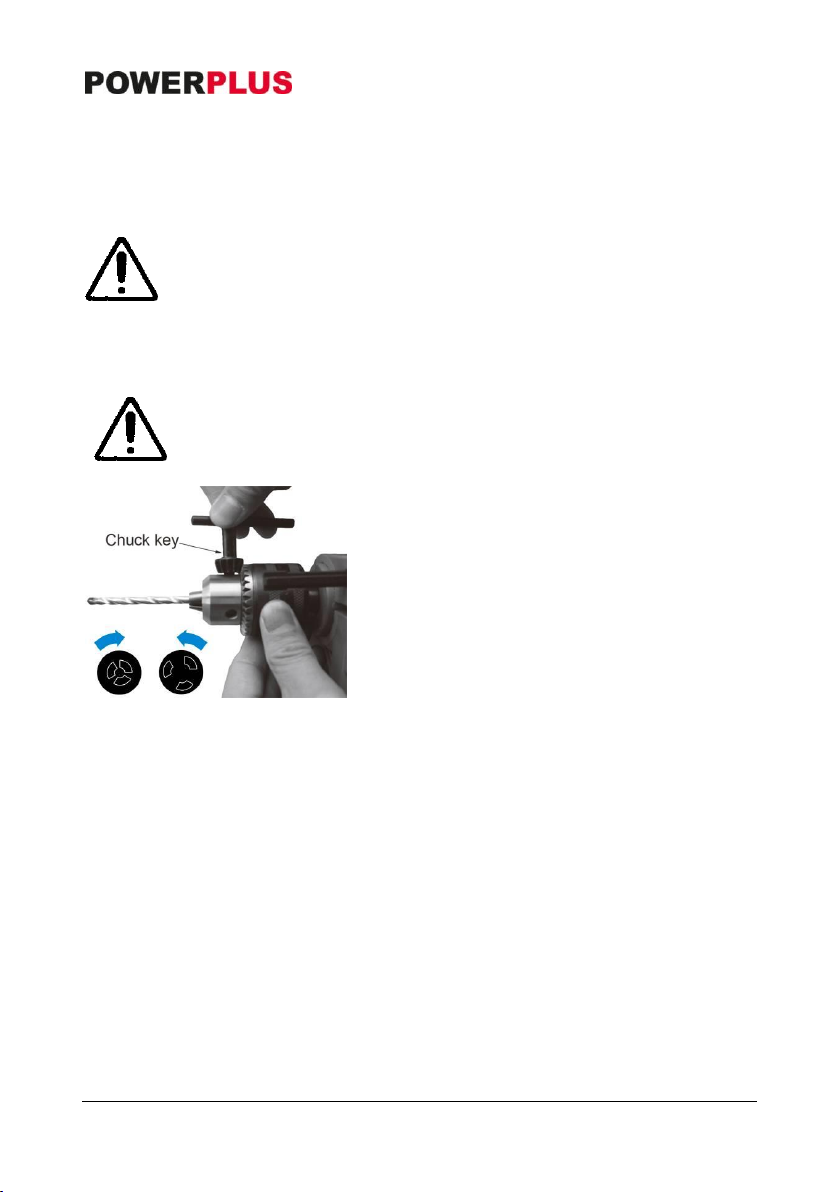

7.1 Výměna vrtacího nebo šroubovacího bitu

Chuck key = klíč sklíčidla  Vložte klíč sklíčidla do jednoho ze tří otvorů na boku sklíčidla (1) a otočením klíče sklíčidlo

otevřete.

 Vložte do sklíčidla požadovaný vrtací nebo šroubovací bit a otočte klíčem sklíčidla v

opačném směru, dokud sklíčidlo vrtací nebo šroubovací bit pevně nesevře.

 Prověřte, zda je vrtací nebo šroubovací bit ve středu sklíčidla a zda je pevně usazen.

7.2 Zapnutí / vypnutí (obr. 1)

 Připojte zástrčku do elektrické sítě. Indikátor napájení (9) svítí, dokud se nástroj neodpojí

od elektrické sítě.

 Nástroj se zapíná stiskem hlavního vypínače (4).  Chcete-li nástroj zastavit, uvolněte hlavní vypínač.  Jestliže stisknete zajišťovací tlačítko (6), zatímco je hlavní vypínač stisknut, zůstane hlavní

vypínač v provozní poloze.

 Chcete-li nástroj zastavit, odblokujte hlavní vypínač opakovaným stisknutím.

POWE10025 CS

7.3 Páka vpřed / vzad (obr. 2)

 Páka vpřed / vzad (3) určuje směr otáčení sklíčidla.  Chcete-li zvolit otáčení vpřed, uvolněte hlavní vypínač (4) a posuňte páku vpřed/vzad na

pravou (R) stranu nástroje. Chcete-li zvolit zpětné otáčení, posuňte páku na levou (L) stranu nástroje.

POZNÁMKA: Při změně polohy páky se vždy ujistěte, že je hlavní vypínač uvolněn a motor je v klidu.

7.4 Regulace otáček (obr. 3)

Tento nástroj má kruhovou stupnici pro nastavení rychlosti (5); otáčením ve směru “+” se rychlost zvyšuje a otáčením ve směru “-”. se rychlost snižuje.

7.5 Volič režimu vrtání a příklepu (obr. 4)

Volič režimu vrtání a příklepu je na této příklepové vrtačce nahoře.  Zatlačte tlačítko voliče režimu vrtání / příklepu (2) do polohy " " pro výběr provozního

režimu příklepu.

 Zatlačte tlačítko voliče režimu vrtání / příklepu (2) do polohy vrtáku " " pro výběr

provozního režimu vrtání.

7.6 Pomocná rukojeť (obr. 5)

Pomocná rukojeť (7) poskytuje vrtáku dodatečnou kontrolu, oporu a vedení.

 Nasuňte držák stranového úchytu přes vrtákové sklíčidlo na zařízení.  Stranový úchyt natočte do požadované polohy a pevně ho utáhněte.

7.7 Hloubková měrka (obr. 6)

Hloubková zarážka se používá k omezení maximální hloubky vrtání.

 Uvolněte stranový úchyt (7).  Zasuňte hloubkovou zarážku (8) do otvoru v držáku stranového úchytu.  Přizpůsobte hloubkovou zarážku požadované hloubce vrtání.  Pevně stranový úchyt utáhněte.

7.8 Pro správný provoz

 Držte vrtačku svými prvními dvěma prsty na hlavním vypínači (4).  Kdykoliv je to možné, používejte podsestavu pomocné rukojeti k lepší kontrole nad

nástrojem a prevenci únavy.

 Na dřevo použijte spirálové vrtací bity, kuželovité bity, hadovité bity nebo děrovku.  Na kov použijte vysokorychlostní ocelové spirálové vrtací bity nebo děrovky.  U zdiva, jako je cihla, beton, cementové bloky atd. používejte bity se špičkami z tvrdokovu.  Použijte dostatečný tlak, aby bit zabíral, ale netlačte zase tolik, abyste zablokovali motor

nebo poškodili bit.

 Vždy vyvíjejte tlak v přímce s bitem.  Držte vrtačku pevně, abyste měli pod kontrolou prohýbání vrtáku.

Upozornění: Pokud se vrták zablokuje, uvolněte okamžitě spoušť, vyjměte vrták z obrobku a zjistěte příčinu zablokování. Nepřepínejte hlavní vypínač sem a tam, protože to může poškodit motor.

 Chcete-li minimalizovat možnost zablokování a prolomení materiálu, snižte tlak na vrták a

veďte bit jemně poslední částí otvoru.

 Když vrták vytahujete ven z vyvrtaného otvoru, nechte motor v chodu. Tak předejdete

zadření.

POWE10025 CS

Napětí/frekvence

230-240V ~ 50Hz

Příkon

600W

Volnoběžné otáčky

0 - 3000 min-1

Kapacita sklíčidla

13mm

Dvojitá izolace

ano

Frekvence rázů

0-48000 r / min

Max. vrtací výkon

Dřevo

25 mm

Ocel

8 mm

Beton

13 mm

Úroveň akustického tlaku LpA

87 dB(A)

Úroveň akustického výkonu LwA

98 dB(A)

aw (Vibrace):

8,3m/s²

K = 1,5 m/s²

8 ČIŠTĚNÍ A ÚDRŽBA

Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě.

8.1 Čištění

 Udržujte čisté větrací otvory stroje, abyste předešli přehřátí motoru.  Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.  Udržujte větrací otvory prosté prachu a nečistot.  Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem

mýdla.

Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.

9 TECHNICKÉ ÚDAJE

10 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

POWE10025 CS

11 ZÁRUKA

 Na tento výrobek se vztahuje záruční doba 24 měsíců platná od data jeho zakoupení

prvním uživatelem.

 Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek,

vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů. .

 Oštećenja i/ili kvarovi koji se rezultat neodgovarajuće upotrebe takođe nisu obuhvaćeni

odredbama ove garancije.

 Takođe ne snosimo nikakvu odgovornost za bilo koje telesne povrede koje su rezultat

neodgovarajuće upotrebe ovog alata.

 Popravke se mogu vršiti samo u ovlašćenom centru korisničke službe za Powerplus alate.  Više informacija možete uvek dobiti na telefonskom broju 00 32 3 292 92 90.  Sve troškove transporta će snositi korisnik osim u slučaju kada je drugačije dogovoreno u

pisanom obliku.

 Istovremeno, nikakva reklamacija u vezi sa garancijom neće biti priznata ukoliko je

oštećenje uređaja posledica nemarnog održavanja ili preopterećenja.

 Ova garancija apsolutno ne obuhvata oštećenja nastala usled prodora tečnosti,

prekomernog prodora prašine, namernog oštećenja (namerno usled grube nepažnje), nepravilne upotrebe (korišćenje u svrhe za koje uređaj nije podoban), nekompetentne upotrebe (npr. nepoštovanje uputstava datih u uputstvima za upotrebu), nestručnog sklapanja, udara groma, neodgovarajućeg napona. Ovaj spisak nije restriktivan.

 Prihvatanje reklamacija obuhvaćenih garancijom nikada ne može da produži period

važenja garancije niti da predstavlja početak novog garantnog roka u slučaju zamene uređaja

 Uređaji ili delovi koji su zamenjeni u garantnom roku su prema tome vlasništvo Varo NV.  Zadržavamo pravo da odbijemo svaki zahtev ako se kupovina ne može potvrditi ili ako je

očigledno da proizvod nije održavan na odgovarajući način (čisti otvori za ventilaciju, redovno servisiranje grafitnih četkica,...).

 Morate čuvati račun i garantni list kao dokaz o datumu kupovine.  Nerasklopljen alat prodavcu morate vratiti u prihvatljivo čistom stanju unutar originalne

kutije od duvane plastike (ako je prikladno za jedinicu), zajedno sa dokazom o kupovini.

12 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto

druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

POWE10025 CS

13 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Elektrická příklepová vrtačka Výrobní značka: POWERplus

Model: POWE10025

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

2014/30/EU 2006/42/ES

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

EN60745-1 : 2009 EN60745-2-1 : 2010 EN55014-1 : 2006 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove Regulativní postupy - Manažer pro dohled nad řádným jednáním Datum: 27/10/2016

POWERPLUS POWE10025 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
