Power Integrations LinkSwitch-LP User Manual

®

I

O

I

R

V

R

V

O

Rated Output Power = VR • I

R

+

D

S

FB

BP

DC

Output

AC

IN

LinkSwitch-LP

LinkSwitch-LP

产品系列

替代线性变压器的高效率离线式开关

2006年2

月

典型应用：

• 手机或无绳电话、PDA、电动工具、MP3或便携式音频设备、
剃须刀等使用的充电器

• 待机及辅助电源

IC

典型的充电器应用

整个方案仅需14个元件！

产品特色

• 外围元件数目最少的开关器件

• 初级侧的控制省去了光耦器及相关元件

• 严格的IC参数容差及专利的变压器绕制技术可以实

现无箝位(Clampless™)的设计 — 降低了元件数目
及系统成本，同时提高了效率

性能&优势

最低的系统成本以及先进的安全特性

• 满足行业内对过载热保护的标准要求 — 无需温度保险丝
或额外元件

• 频率调制技术极大地改善了EMI，降低了滤波器的成本

• 无论在PCB板上还是在封装上都保证高压漏极与其它所有

引脚之间满足高压漏电要求

优于线性变压器及RCC的出色性能

• 迟滞热关断保护 — 自动恢复的特性提高了应用的可靠性

• 通用输入电压范围可在全世界范围内使用

• 自动重启动功能在短路及开环故障状况下提供保护

• 简单的开／关控制，无需环路补偿

www.powerint.com

输出特性

输出功率表

230 VAC ±15% 85-265 VAC

产品

LNK562P或G

LNK563P或G

LNK564P或G

EcoSmart® — 极高效率

• 无需增加任何元件，轻松达到全球所有的节能标准

• 在265 VAC输入时的空载能耗<150 mW

• 开／关控制可在极轻负载时具备
恒定的效率 — 是达到强制性
CEC标准的理想选择

适配器 开放式 适配器 开放式

1.9 W 1.9 W 1.9 W 1.9 W

2.5 W 2.5 W 2.5 W 2.5 W

3 W 3 W 3 W 3 W

参考数据手册中的其它注释及条件。

P = DIP-8 G = SMD-8

February 2006

LinkSwitch-LP

D

S

FB

BP

J3-1

RTN

6 V,

0.33 A

J3-2

L

J-1

J-2

N

D1

1N4937

RF1*

8.2 Ω

2.5 W
C1

10 µF
400 V

C2

0.1 µF
50 V

L1

3300 µH

D4

UF4002

D3

1N4005

C5

220 µF

25 V

C3

330 nF

50 V

C4*

100 pF

250 VAC

*Optional components

R3

2 kΩ

VR1*

1N5240B

10 V

R2

3 kΩ

R1

37.4 kΩ

T1

EE16

2

1

7

6

4

5

D2

1N4005

90-265

VAC

LinkSwitch-LP

PI-4106-101105

U1

LNK564P

产品系列设计工具

LinkSwitch-LP 产品及设计资料*

数据手册

LNK562-564

应用指南

工程报告

设计参考

参考设计(DAK-85)

AN-39

EPR-85

DI-85

LinkSwitch-LP 产品系列数据手册

LinkSwitch-LP 设计指南

应用：使用 LinkSwitch-LP (LNK564P) 的2 W充电器

（90-265 VAC 输入, 6 V 330 mA 输出）

应用：使用 LinkSwitch-LP (LNK564P) 的2 W充电器

（90-265 VAC 输入, 6 V 330 mA 输出）

* 请从www.powerint.com下载

电源设计软件

DAK-85:

2 W、6 V AC-DC

充电器

DAK内包括一个参考设计电源、器件样品、空白PCB
板、数据手册、完整的工程报告及其它相关文件。

www.powerint.com/dak.htm www.powerint.com/designsoftware.htm

PI FACTS可根据您的应用要求搜索出相关的产品
信息及参考设计。尝试一下，请访问：

快速应用客户技术支持

快速查询相关设计资料！

www.powerint.com/facts

www.powerint.com

PI Expert™ Suite令您在几分钟之内确定下一个电源
设计中所需的主要元件，包括变压器设计。它既快
速又方便，并且是

免费的

！请通过如下网站索取或

下载软件：

设计参考DI-85

D

S

FB

BP

J3-1

RTN

6 V,

0.33 A

J3-2

L

J-1

J-2

N

D1

1N4937

RF1*

8.2 Ω

2.5 W
C1

10 µF

400 V

C2

0.1 µF
50 V

L1

3300 µH

D4

UF4002

D3

1N4005

C5

220 µF

25 V

C3

330 nF

50 V

C4*

100 pF

250 VAC

*Optional components

R3

2 kΩ

VR1*

1N5240B

10 V

R2

3 kΩ

R1

37.4 kΩ

T1

EE16

2

1

7

6

4

5

D2

1N4005

90-265

VAC

LinkSwitch-LP

PI-4106-101105

U1

LNK564P

®

使用

LinkSwitch-LP

替代非稳压线性电源的解决方案

应用 器件 输出功率 输入电压 输出电压 拓扑结构

充电器 LNK564P 2 W 90-265 VAC 6 V 反激式

设计的2 W充电器：

设计特色

• 低成本、元件数目少的解决方案－14-17个元件

• 专利的IC设计及变压器绕制技术可以使用简单的
Filterfuse™输入级实现无箝位设计(Clampless™)

• ±5%精度的过温保护阈值 — 具有迟滞的自恢复特性 —
保证PCB板温度在安全范围内

• 自动重启动：输出短路及环路开环时提供保护

• IC爬电距离大于3.2 mm：在高湿度的应用环境下防止拉弧

现象发生

• 轻松满足所有外部电源(EPS)能效标准要求

• 拥有足够的裕量满足CISPR-22 B级EMI要求

工作方式

使用LinkSwitch-LP的反激式变换器（图1）具有类似于非稳压的
工频变压器电源的输出VI特性（见图2），但其输出电流被加
以限制，使其不会超过最大额定输出功率（峰值功率点）。

当电源从空载加载到2 W的峰值功率点，LNK564P (U1)利用
流入到反馈引脚(FB)的电流进行“丢”开关周期的操作来调
整输出电压。在峰值功率点处，电压高于5.7 V时电源提供大
于300 mA的负载电流。

当加载到超过峰值功率点时，电源的丢周期操作停止，U1通过
降低其振荡频率（MOSFET的开关频率）的方法来限制电源的
输出电流，此时FB引脚的电压也会相应降低。如果负载改变引
起FB引脚电压低于0.8 V的自动重启动电压阈值V

FB(AR)

（此时电
源输出为1到1.5 V），且持续时间大于100 ms，则IC进入自动
重启动工作模式，MOSFET开关在每800 ms期间工作100 ms，
直到FB引脚电压高于0.8 V时为止。

由于U1内部振荡器所具有的频率调制功能以及变压器T1中采
用了E-Shield™屏蔽技术，该电源的传导EMI衰减使用由L1和
C1组成的LC滤波器就足够了。电感L1既具有差模EMI抑制的
作用，同时也起到一个保险丝的功能。此Filterfuse要用热缩管
套起来，绕组的线径要合适，使得电源中任何元件损坏时它能
象保险丝一样断开。由于LinkSwitch-LP系列严格的限流点容差
范围以及T1中的变压器绕制技术，使得初级绕组实现了无箝位
电路的设计。其峰值漏极电压不会接近U1的漏极 — 源极700 V
的击穿电压(BV

DSS

)。

由于没有光耦器而且元件数目很少，其成本与非稳压的工频变
压器电源相比具有一定的竞争性，因此适合于替换该种电源。

6 V、330 mA的2 W

低成本反激式充电器电源

的输出

www.powerint.com

LNK564

图1 使用

I

O

I

R

V

R

V

O

Rated Output Power = VR • I

R

+

D

S

FB

BP

DC

Output

AC

IN

LinkSwitch-LP

DI-85

0 0.20.1 0.4 0.50.3 0.6 0.8 0.90.7 1

Average Output Current (A)

Output Voltage (V)

10

9

8

7

6

5

4

3

2

1

0

90 VDC
115 VDC
230 VDC
265 VDC
Min Limit

Max Limit

PI-4158-092905

50 100 150 200 250 300

AC Input Voltage (VAC)

Input Power (mW)

160

140

100

120

60

80

40

20

0

PI-4159-092905

0.00 0.50 1.00 1.50 2.502.00 3.00

Output Power (W)

Efficiency (%)

80

70

50

60

30

40

20

10

0

90 VDC

115 VDC
230 VDC
265 VDC

PI-4160-092905

设计要点

• PI Xls给出了所有用于变压器T1绕制所需的参数。

• 此设计使用两个“标准”变压器（见AN-39）中的一个。使
用该变压器，选择合适的R1电阻，电源输出可以在4 V到

7.5 V间加以调节。

• 图1中包含三个可选元件：RF1、VR1及C4。如果在安规申请

时L1不允许作为保险丝来使用，则在输入端要使用一个保险
丝电阻。由于自动重启动功能在开环时限制了输出功率，在
开环时输出电压如果不可接受，仅使用一个1/2 W的VR1做输
出过压保护就可以了。

• 当输出高于峰值功率点时，由于IC限制了电源的输出电流，当
负载继续增加时FB引脚的电压必须从1.69 V开始降低。因此，
选取R1时，要保证FB引脚电压在峰值功率点处为1.69 V。

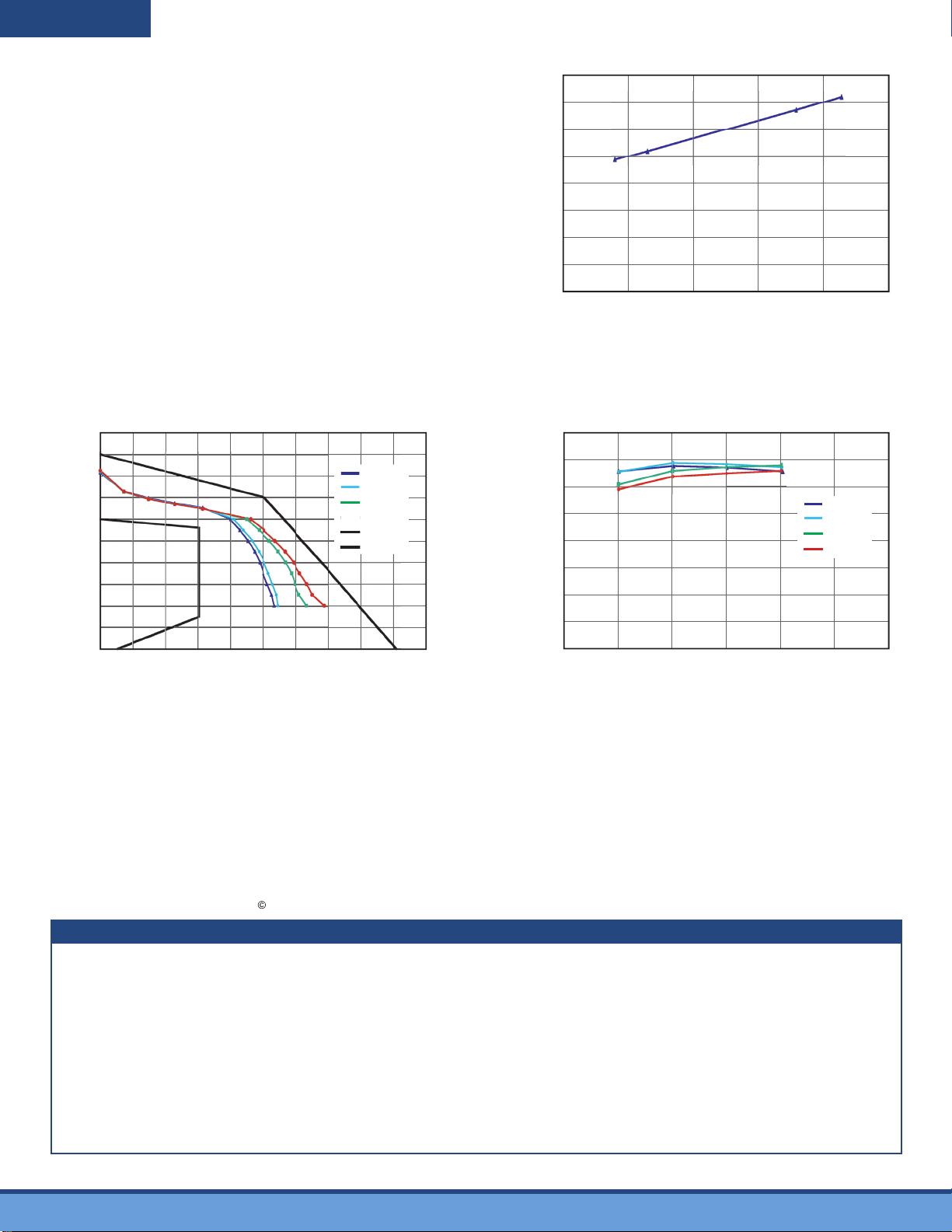

图

3.

输入电压变化时的空载输入功率

图

2.

负载及输入电压变化时的输出VI特性曲线

更多最新信息，请浏览www.powerint.com
