Page 1

User Manual

8336851

79 pc Rotary Tool and Accessory Kit

V 2.

Please read and understand all instructions before use. Retain this manual for future reference.

LISTED

Page 2

Page 3

8336851V 2.

Visit www.princessauto.com for more information

79 pc Rotary Tool and Accessory Kit

SPECIFICATIONS

No Load Speed 10,000 to 35,000 Collet Size 1/8 to 3/32 in. Voltage Rating 120 V CUL E213739

Airborne particle hazard - Wear a safety mask

Wear suitable eye protection

Use of protective gloves is recommended

This symbol designates that this tool is listed with both Canadian and U.S. requirements by Underwriter's Laboratories

CUL# E213739

LISTED

Page 4

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

SYMBOLS

IMPORTANT SAFETY PRECAUTIONS

WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and / or damage to the equipment. Before allowing someone else to use this tool, make sure they are aware of all safety information.

WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot cover all possible conditions and situations that may occur. Common sense and caution are factors that cannot be built into this product, but must be supplied by the operator.

NOTE: Keep this manual for the safety warnings, precautions and operating, inspection and maintenance

instructions. When this manual refers to a part number, it refers to the included parts list.

WORK AREA

1. Operate in a safe work environment. Keep your work area clean and well lit.

2. Keep anyone not wearing the appropriate safety equipment away from the work area.

NOTE: Minimize distractions in the work environment. Distractions can cause you to lose

control of the tool.

3. Always lock up tools and keep them out of the reach of children.

PERSONAL SAFETY

CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the rotary tool.

1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection. Protect your hands with suitable gloves. Wear a full face shield if your work creates metal ﬁlings or wood chips. Protect your head from falling objects by wearing a hard hat. Wear an ANSI approved dust mask or respirator when working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs. Protective, electrically nonconductive clothes and non-skid footwear are recommended when working. Wear steel-toed boots to prevent injury from falling objects.

2. Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool. Stay alert, watch what you are doing and use your common sense.

3. Keep articles of clothing, jewellery, hair, etc., away from moving parts to avoid entanglement with tool.

4. Do not operate any machine / tool when tired or under the inﬂuence of drugs, alcohol or medications.

5. Do not overreach when operating a tool. Proper footing and balance enables better control of a tool in unexpected situations.

6. Use clamps or other practical ways to support or secure the work piece to a stable platform. Holding the work piece by hand or against your body is not stable and may lead to loss of

Page 5

79 pc Rotary Tool and Accessory Kit

Visit www.princessauto.com for more information

8336851 V 2.

control and injury.

SPECIFIC SAFETY PRECAUTIONS

1. Keep hands and ﬁngers away from grinding area. Any part of body coming in contact with moving parts could cause injury.

2. When operating the rotary tool, use proper eye and hearing protection as well as protective gloves.

3. To maintain complete control, ﬁrmly hold your rotary tool with both hands. Do not place hands over air vents. Proper cooling of the motor is necessary to ensure normal life of the tool.

4. Never point the cutter towards yourself. If it should slip, part of your body could come in contact with moving parts.

5. Never force the tool. Excessive pressure could bend or break the mandrel, resulting in damage to the tool, your work piece or serious personal injury. If your rotary tool runs smoothly under no load, but does not run smoothly under load, then excessive pressure is being used.

6. This tool will not stop moving immediately. Do not lay the tool down or leave it unattended until it has come to a complete stop. A part that is moving could make the tool jump or grab a surface and pull the tool out of your control.

7. Hold the tool by the insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

8. Use an appropriate dust respirator when working for an extended period of time. This will help prevent breathing in the ﬁne dust created while working.

9. Always make sure the work surface is free from nails and other foreign objects. Cutting into a nail can cause the bit and tool to jump and damage the bit.

10. After changing the bits and accessories or making adjustments, make sure the collet nut and any other adjustment devices are securely tightened. Loose adjustment devices will be violently thrown.

11. Always use the correct collet size. If the collet size is larger than the accessory shank size it will not grip the shank properly, leading to possible injury to the operator, damage to the tool or work piece.

12. Always check accessory bits, grinding stones, cut-off wheels etc. for damage before each use. Damaged accessories can break during use and cause serious injury.

13. Never use dull or damaged bits. Sharp bits must be handled with care. Damaged bits can snap during use. Dull bits require more force to push the tool, possibly causing the bit to break.

14. Never touch the bit during or immediately after use. After use, the bit will be too hot to be

Page 6

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

touched by bare hands.

ELECTRICAL SAFETY

1. Disconnect power supply. Disconnect the tool from the power supply when not in use, before cleaning, servicing or changing any parts or accessories.

2. Protect yourself against electric shocks when working on electrical equipment. Avoid body contact with grounded surfaces such as pipes, radiators, cooking stoves and refrigerators. There is an increased chance of electrical shock if your body is grounded.

3. Double insulated tools are equipped with a polarized plug (one blade is wider than the other.) This plug will ﬁt in a polarized outlet only one way. If the plug does not ﬁt fully in the outlet, reverse the plug. If it still does not ﬁt, contact a qualiﬁed electrician to install a polarized outlet. Do not change the plug in any way. Double insulation eliminates the need for a three wire grounded power cord and grounded power supply system.

4. Grounded tools must be plugged into an outlet that is properly installed and grounded in accordance with all codes and ordinances. Never remove the grounding prong or modify the plug in any way. Do not use any adapter plugs. Check with a qualiﬁed electrician if you are in doubt as to whether the outlet is properly grounded. If the tool should electronically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user.

5. Do not abuse the cord. Never use the cord to carry tools or pull the plug from an outlet. Keep the cord away from heat, oil, sharp edges or moving parts. Do not operate this tool if the power cord is frayed or damaged. Replace damaged cords immediately. Damaged cords increase the risk of electric shock. Do not modify the plug in any way.

6. When operating a power tool outside, use an outdoor extension cord marked "W-A" or "W". These cords are rated for outdoor use and reduce the risk of electric shock. Use in conjunction with a Ground Fault Circuit Interrupter (GFCI). If operating a power tool in a damp location is unavoidable, the use of a GFCI reduces the risk of electric shock. It is recommended that the GFCI should have a rated residual current of 30 mA or less.

7. Avoid using an unnecessarily long extension cord. Choose a cord that is appropriate for the situation, as a cord that is too long and running across the ﬂoor can be more dangerous than helpful. Using a cord that is too long or too thin could damage the tool. Unroll the cord completely to prevent it from overheating.

8. Place the electrical cord in a position that prevents it from coming into contact with the tool and from getting caught by the work piece. The cord should always stay behind the tool.

Page 7

79 pc Rotary Tool and Accessory Kit

Visit www.princessauto.com for more information

8336851 V 2.

VIBRATION PRECAUTIONS

This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders.

1. Anyone using vibrating tools regularly or for an extended period should ﬁrst be examined by a doctor and then have regular medical check-ups to ensure medical problems are not being caused by or worsened from tool use. Pregnant women or people who have impaired blood circulation to the hands, past hand injuries, nervous system disorders, diabetes or Raynaud’s Disease should not use this tool. If you feel any medical symptoms related to vibrations (such as tingling, numbness, and white or blue ﬁngers), seek medical attention as soon as possible.

2. Do not smoke during use. Nicotine reduces the blood ﬂow to the hands and ﬁngers, increasing the risk of vibration-related injury.

3. Wear suitable gloves to reduce the vibration effects on the user.

4. Use tools with the lowest amount of vibration when there is a choice between different processes.

5. Do not use for extended periods. Take frequent breaks when using this tool.

6. Let the tool do the work. Grip the tool as lightly as possible (while still keeping safe control of it).

7. To reduce vibrations, maintain the tool as explained in this manual. If abnormal vibrations occur, stop using this tool immediately.

TOOL USE AND CARE

WARNING! Do not use the tool if the throttle does not function properly. Any tool that cannot be controlled with the ON / OFF switch is dangerous and must be repaired.

1. Use the correct tool for the job. Maximise performance and safety by using the tool for its intended task.

2. Do not modify this tool or use for a purpose for which it was not designed.

3. This tool was designed for a speciﬁc function.

Do Not:

a. Modify or alter the rotary tool, all parts and accessories are designed with built-in safety

features that may be compromised if altered.

b. Use the rotary tool in a way for which it was not designed.

4. Avoid unintentional starts. Be sure the throttle is in the OFF position when not in use and before connecting it to any power source.

5. Remove adjusting keys and wrenches. Check that keys and adjusting wrenches are removed from the tool before connecting it. A wrench or key that is left attached to a rotating part of the tool increases the risk of personal injury.

Page 8

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

UNPACKING

1. Carefully remove the rotary tool from the package. a. Retain the packing material until you have carefully inspected and satisfactorily installed or

operated the rotary tool.

2. Make sure that all the items in the parts list are included.

3. Inspect the parts carefully to make sure the rotary tool was not damaged while shipping.

WARNING! If any part is missing, do not operate the tool until the missing parts are replaced. Failure to do so could result in serious personal injury.

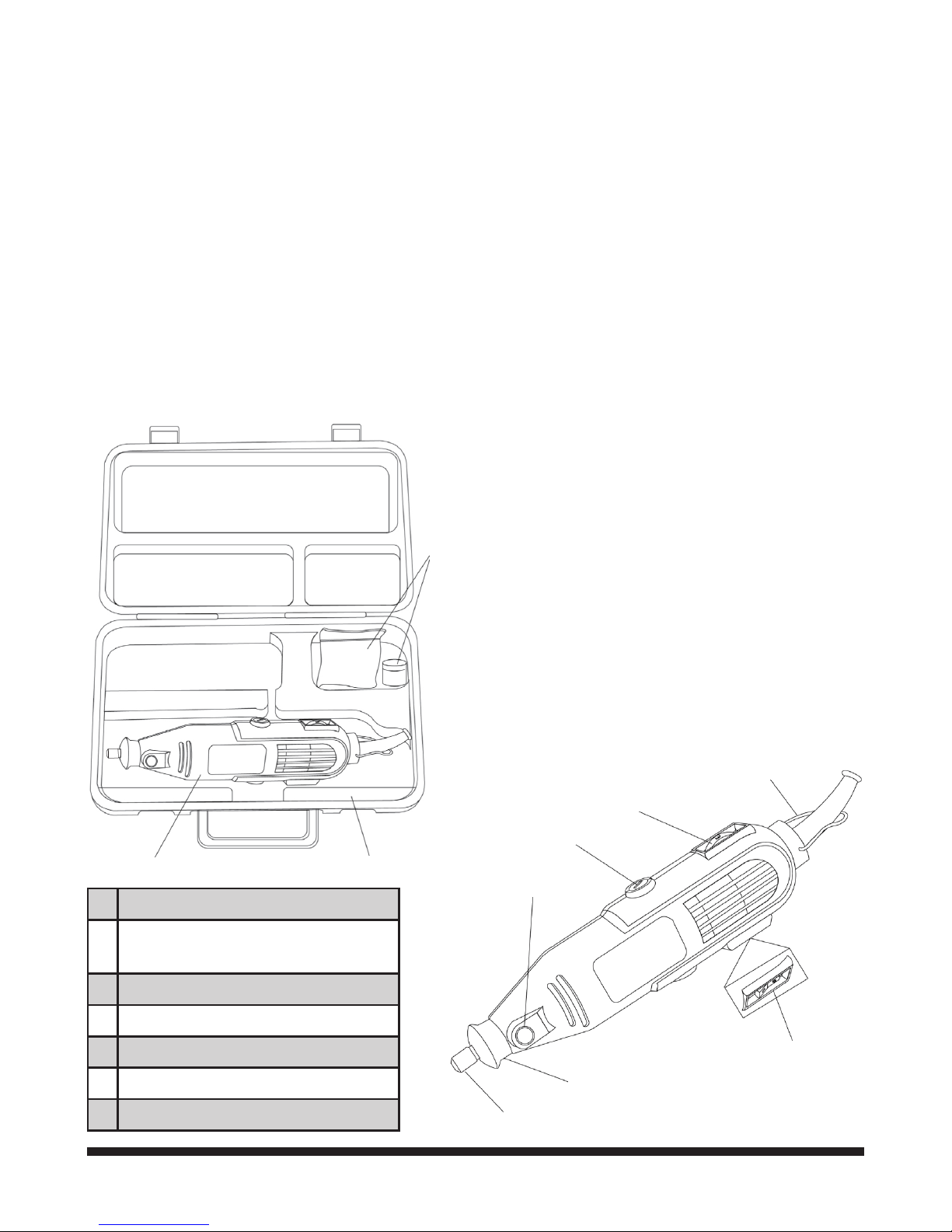

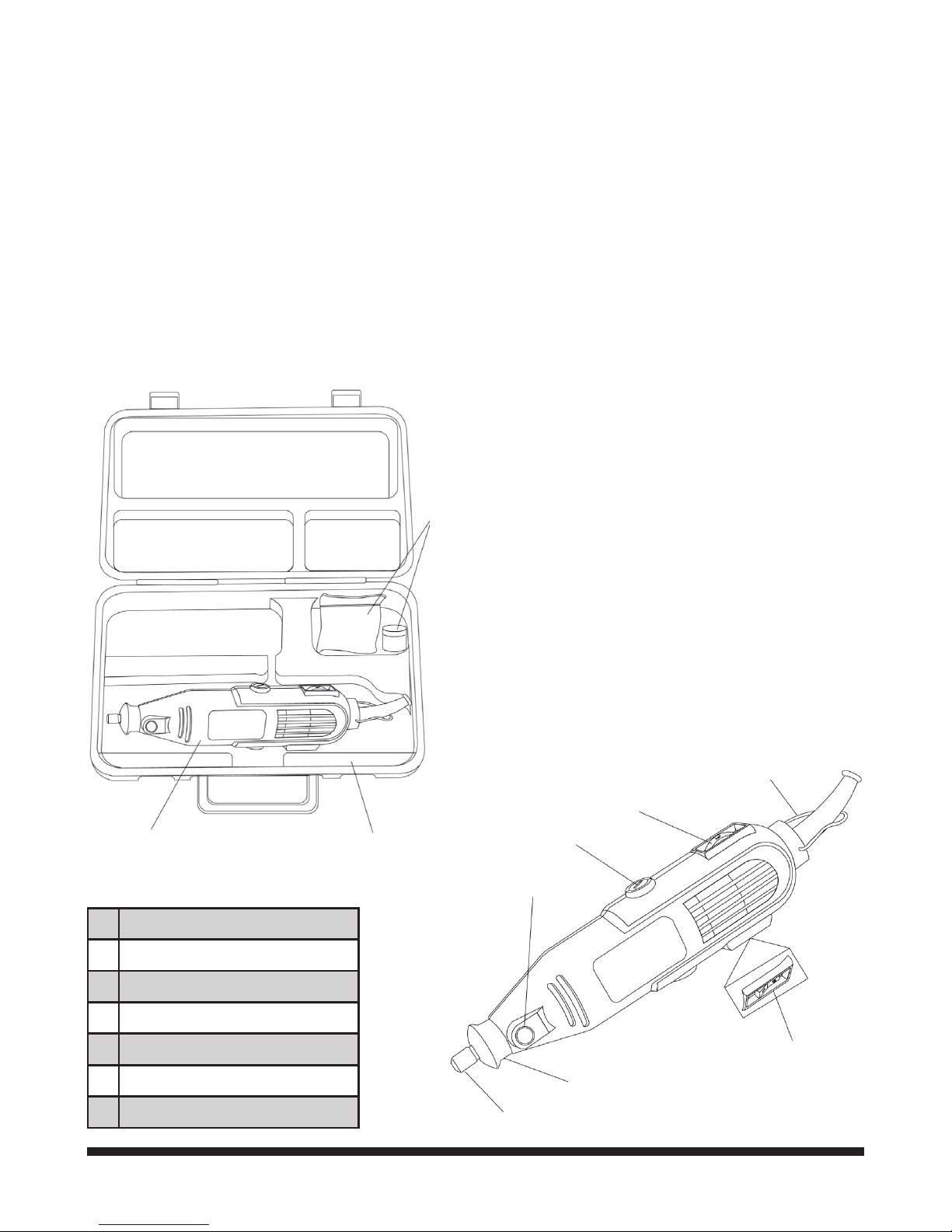

PARTS IDENTIFICATION

D Hanging Loop E Variable Speed Control Dial F Brush Cap G Spindle Lock Button H Collet Nut I Umbrella Nut J ON / OFF Switch

COMPONENTS

A - Rotary Tool B - Blow Moulded Case

C - General Purpose Accessory Set

Page 9

79 pc Rotary Tool and Accessory Kit

Visit www.princessauto.com for more information

8336851 V 2.

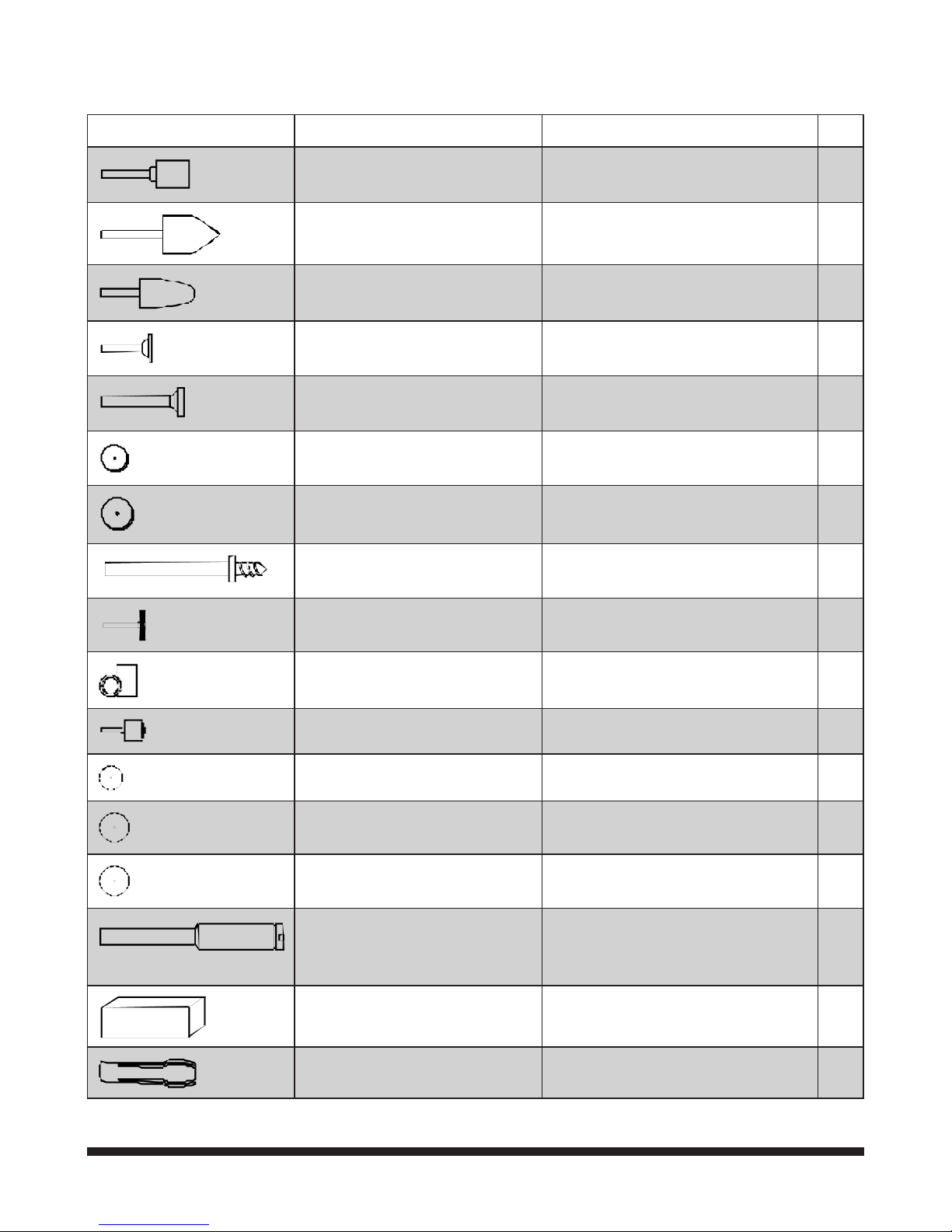

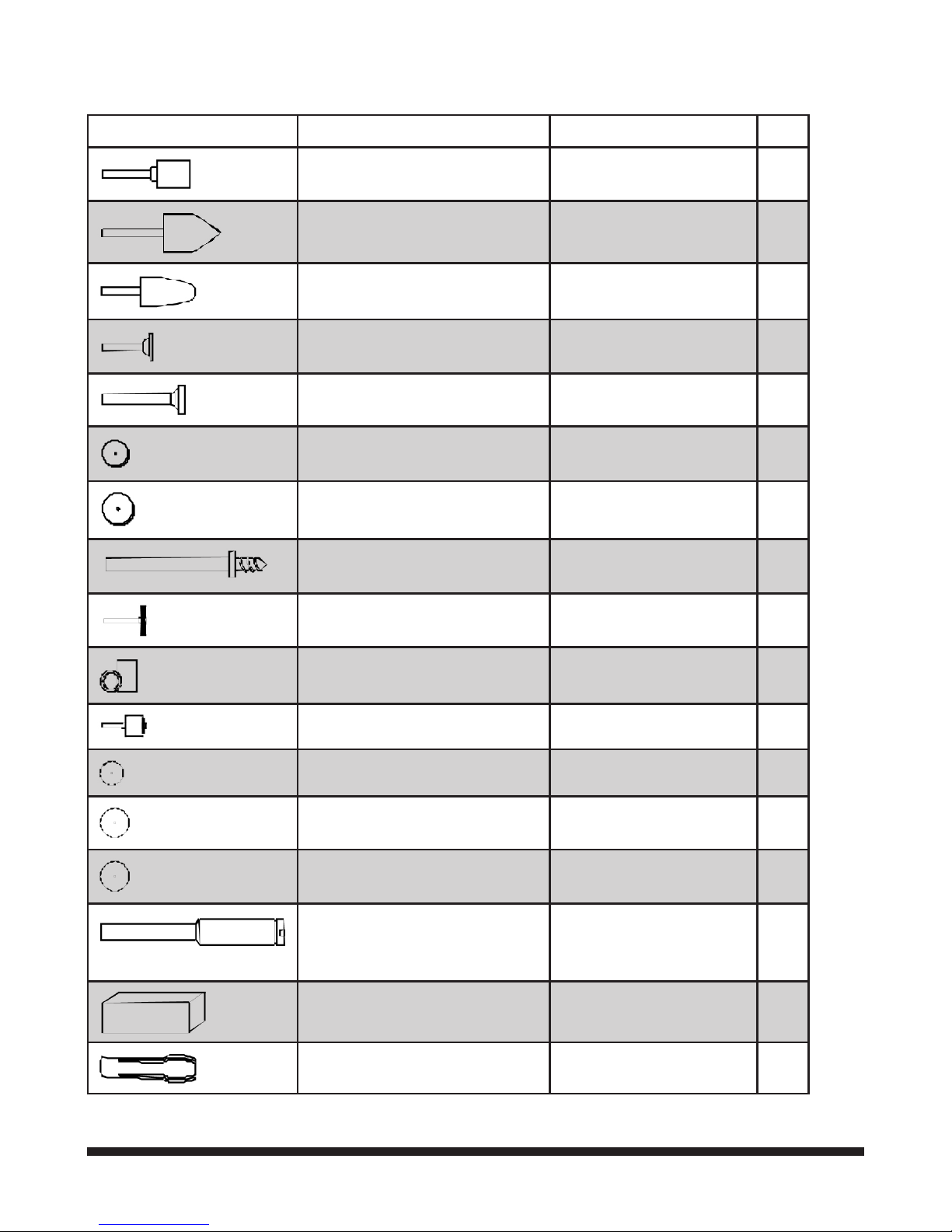

ACCESSORIES

Illustration Description Shape Qty.

Aluminum oxide grinding stone Cylinder 3/8 in. 1

Aluminum oxide grinding stone Cone 5/8 in. 1

Aluminum oxide grinding stone Parabolic 3/8 in. 1

Aluminum oxide grinding stone Cylinder 13/32 in. 1

Aluminum oxide grinding stone Cylinder 25/32 in. 1

Felt polishing wheel 1/2 in. 2

Felt polishing wheel 1 in. 2

Mandrel 1/8 in. for felt

polishing wheels

Bristle Brush 3/4 in. radial 1

Sanding band 1/2 in. 60-grit 3

Drum sander 1/2 in. with 1/8 in. shank 1

Sanding disc 3/4 in. 60-grit 3

Heavy duty cut-off wheel 15/16 in. x 0.031 in. 6

Regular duty cut-off wheel 15/16 in. x 0.025 in. 6

Screw mandrel 1/8 in. for sanding discs,

cut-off wheels, cloth wheels & grinding wheels

Dressing stone 3/8 in. x 1 in. square 1

Collet 1/8 in. (packed in tool) 1

Page 10

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

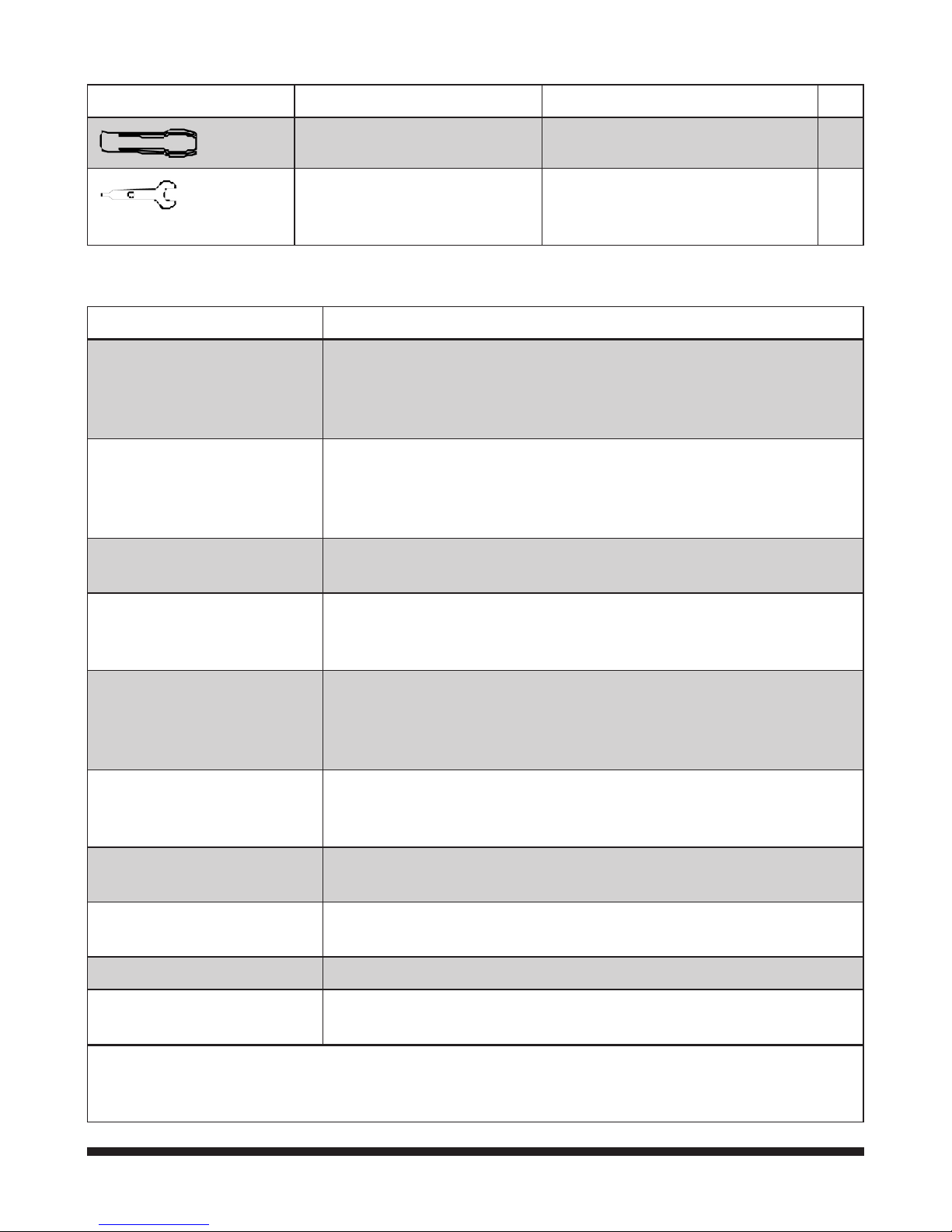

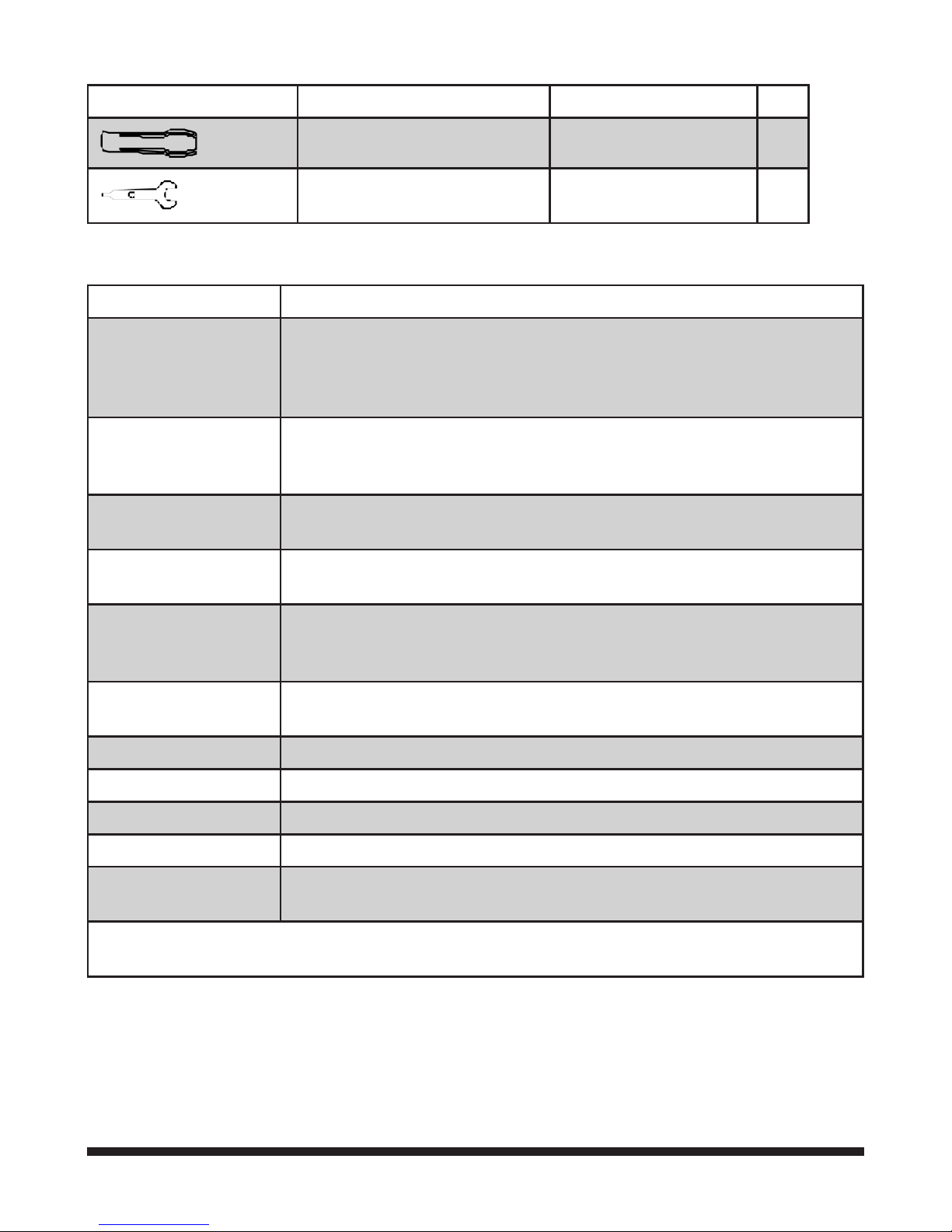

Illustration Description Shape Qty.

Collet 3/32 in. 1

Wrench For collet nut, drum

sander & screw mandrel

ACCESSORY DESCRIPTION AND USE

Accessory Description Accessory Use

Aluminum oxide

- Grinding stones

- Grinding wheels

- Abrasive wheels

Use on metals, castings, welded joints, rivets and rust. Ideal for sharpening, de-burring, rust removal and general-purpose grinding of most materials.

Cut-off wheel Ideal for cutting, grooving and trimming all kinds of materials – including

metal, wood and ceramics. You can use it to cut screws and rusted bolts, make slots in screw heads, trim castings, and more.

Polishing wheel

- Felt & cloth

Ideal for polishing most metal surfaces and plastics. Can be used with polishing compound.

Bristle brush Use for light de-burring, cleaning and polishing of silverware, jewellery and

other precious metals. Can be used with polishing compound.

Sanding Band For rough shaping and smoothing wood and ﬁbreglass; removing rust

from metal surfaces; shaping rubber surfaces. Sanding bands are easily replaceable on drums.

Sanding wheel Ideal for rough-shaping and smoothing wood and ﬁbreglass – as well as

removing rust from metal surfaces, shaping rubber surfaces and more. Screw mandrel Use with sanding discs, felt wheels, polishing, grinding and cut-off wheels. Mandrel for cloth wheel Use with sanding discs and polishing, grinding and cut-off wheels. Collet For use with accessories. Collet Wrench For tightening & loosening collet nut, screw of drum sanders Dressing stone Cleans grinding wheels and stones. Shapes or reshapes stones for

desired applications. NOTE: This rotary tool will accept 1/8 in. and 3/32 in. shanked accessories offered by leading brands,

however, attachments such as drill press stands etc. may not be compatible.

Page 11

79 pc Rotary Tool and Accessory Kit

Visit www.princessauto.com for more information

8336851 V 2.

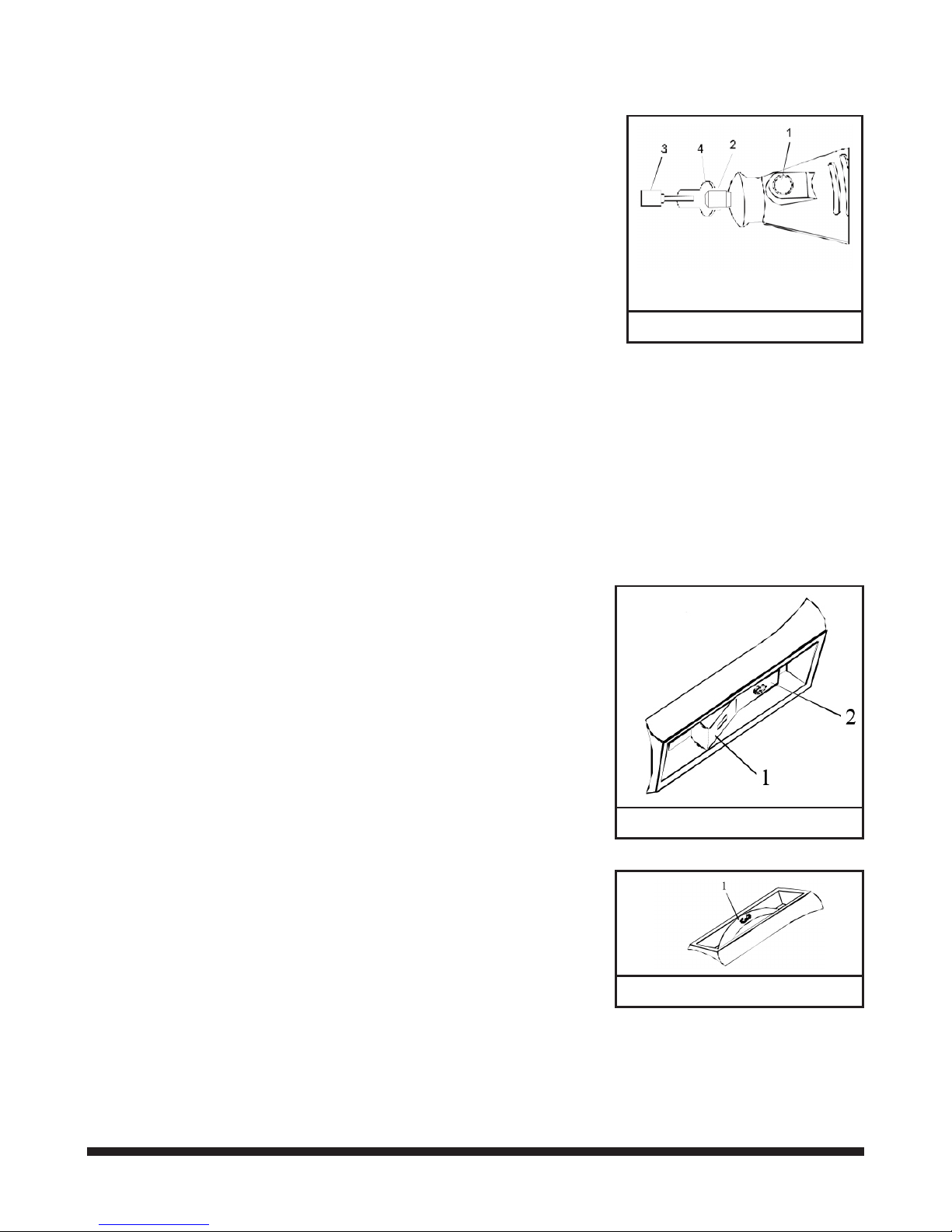

ASSEMBLY

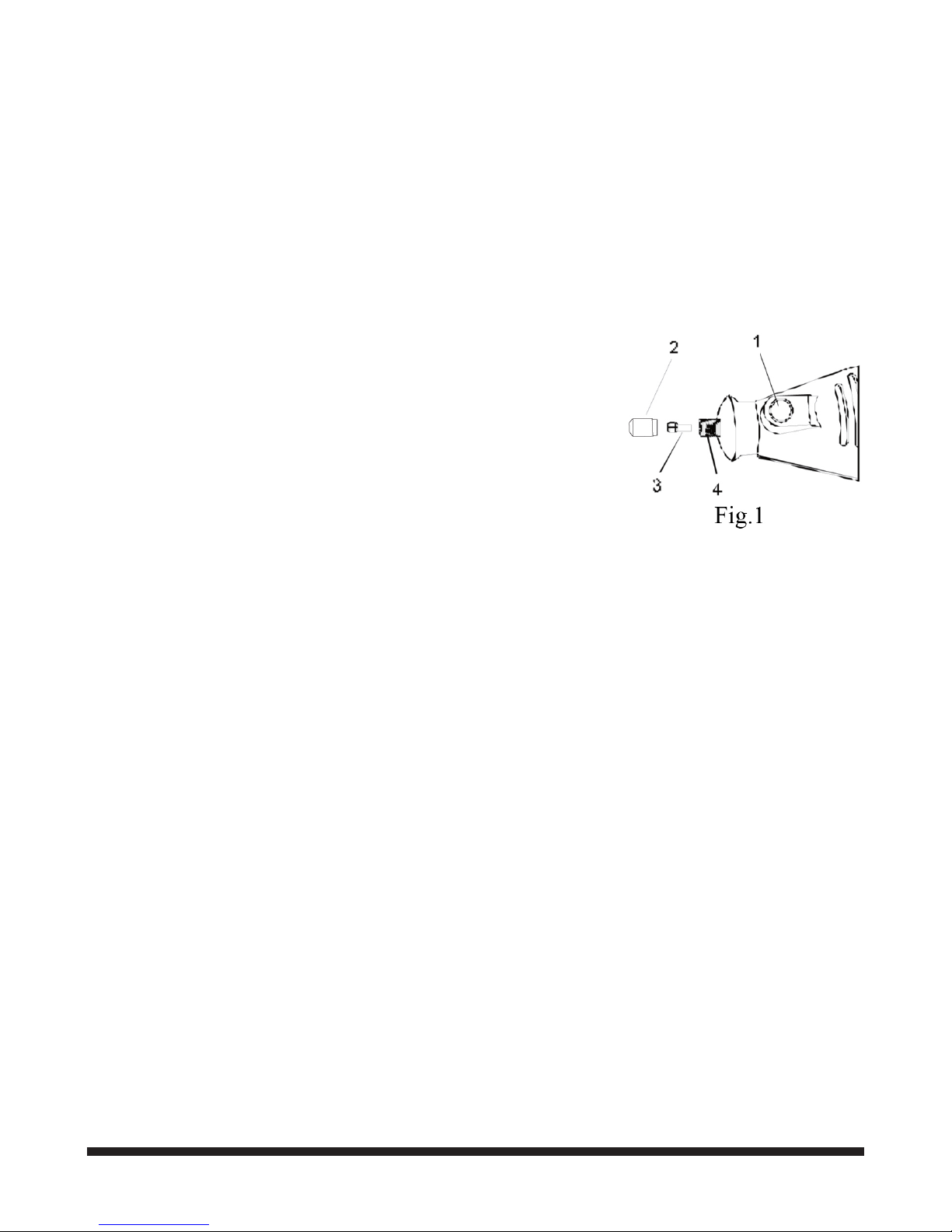

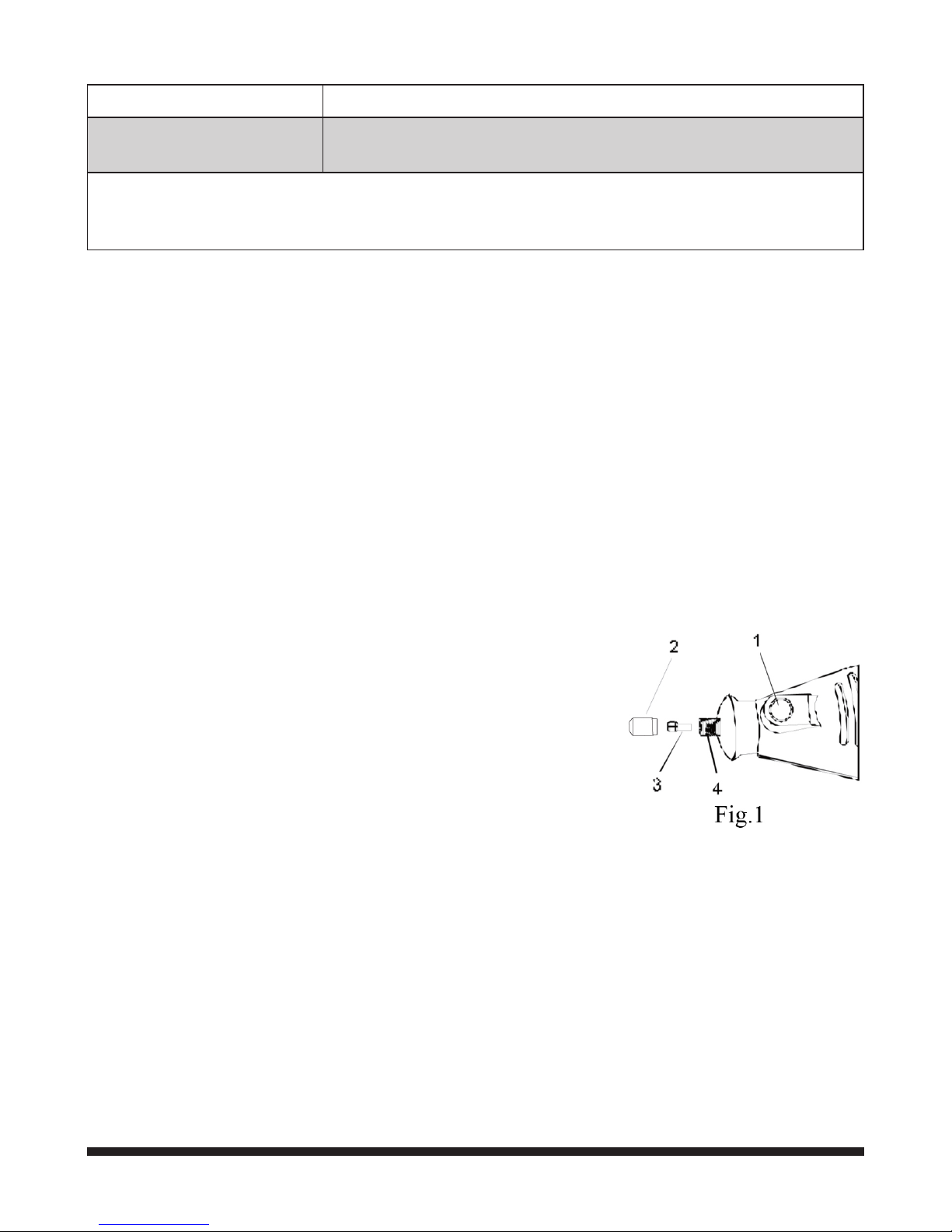

CHANGING THE COLLET

Some accessories require the use of different sized collets. Collet sizes can be 1/16 in., 3/32 in. and 1/8 in. It is important to ensure that the collet size matches the accessory.

NOTE: This tool includes two of the most commonly used collets: 3/32 in. and 1/8 in.

WARNING! Using a collet that is tool large for the accessory will result in the accessory possibly being thrown from the tool causing serious injury.

1. Turn the tool switch OFF and remove the plug from the power source.

2. Depress the spindle lock button (1) and slowly turn the collet nut (2) until the spindle lock button locks the spindle.

3. While holding the spindle lock button down, turn the collet nut counter clockwise until it is removed.

4. Remove the collet (3) by pulling it out of the spindle (4).

5. Insert the replacement collet into the spindle and replace the collet nut by turning it clockwise while holding the spindle lock button down.

NOTE: Do not tighten the collet nut without an accessory installed in the collet. You will damage

the collet.

Page 12

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

INSTALLING ACCESSORIES

1. Turn the switch OFF and disconnect the tool from the power source.

2. Depress the spindle lock button (1) and slowly turn the collet nut (2) until the spindle lock button locks the spindle.

3. While holding the spindle lock button down, turn the collet nut counter clockwise until the collet is loose inside the collet nut.

4. Insert the accessory (3) into the collet.

NOTE: Make sure the correct collet is used for the accessory.

If the collet is too large, replace the collet with the next smaller size.

5. Insert the accessory 3/4 in. into the collet.

6. Press the spindle lock button and engage it in the spindle. While holding the spindle lock button down, hand-tighten the collet by turning it clockwise.

NOTE: Do not use pliers to tighten the collet nut. Use the small wrench (4) supplied. Over

tightening will cause damage to the tool.

7. Pull on the accessory to ensure that it is securely in place.

OPERATION

ON / OFF SWITCH

To turn the switch ON, push on the lower part of the ON / OFF switch (1) (See Figure 4). To turn the switch OFF, push on the upper part of the ON / OFF switch (2).

Fig.2

Fig. 4

Fig.3

SPEED SELECTION

Set the rotary tool speed by rotating the variable speed control dial (1) to the appropriate speed (See Figure 3). Position the speed control dial at "1" for slowest speed, "3" for medium speed and "MAX" for the highest speed.

Page 13

79 pc Rotary Tool and Accessory Kit

Visit www.princessauto.com for more information

8336851 V 2.

SELECTING PROPER SPEEDS

Different speeds are required depending upon the type of operation being performed. The following chart outlines those basic speeds:

Operation Speed Cutting Metal 5 to MAX Sanding Wood 5 to MAX Cutting Hard Metal 5 to MAX Engraving Metal 4 to 5 De-burring 4 to 5 Drilling Holes 4 to 5 Removing Rust 3 to 4 Sharpening 3 to 4 Polishing 1 to 2

HIGH SPEED USE

Higher speeds are better for carving, routing shaping or cutting wood. Hardwoods, metals and glass require high-speed operation. Drilling should also be performed at high-speeds.

NOTE: Incoming voltage greatly affects the speed of the tool. Speed will drop in relation to a decrease in voltage. If your tool appears to be running slowly, simply increase the speed setting accordingly.

LOW SPEED USE

Certain materials (some plastics, for example) require a relatively slow speed because at high speed the friction of the tool generates heat and causes the plastic to melt. Slow speeds are usually best for polishing operations with felt polishing accessories. They may also be best for working on such delicate projects as delicate woodcarving and fragile model parts.

Page 14

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

APPLICATIONS

To select the right speed for each job, use a practice piece of material. Vary the tool’s speed to ﬁnd the best speed for the accessory you are using and the job to be done.

1. Plastic and materials that melt at low temperatures should be cut at low speeds.

2. Polishing, bufﬁng and cleaning with a wire brush should be done at speeds below 15, 000 RPM to prevent damage to the brush.

3. Soft wood should be cut at high speed.

4. Iron or steel should be cut at top speed if using a tungsten carbide accessory, but at slower speed if using high-speed steel cutters. If a high-speed steel cutter starts to chatter, this normally means it is running too slow.

5. Aluminum, copper alloys, lead alloys, zinc alloys, and tin may be cut at any speed, depending on the type of cutting being done. Use parafﬁn or other suitable lubricant on the cutter to prevent the cut material from adhering to the cutter teeth.

NOTE: Increasing the pressure on the tool is not the key when it is not cutting as expected.

Instead, exchange your cutting accessory with one more suitable for the material that you are working on, or try adjusting the speed of the tool.

BEFORE USE

Every time you use the rotary tool, you should verify the following:

1. The accessory is in good condition and not damaged in any way.

2. The work piece is properly secured.

3. Safety glasses are being worn.

WARNING! Failure to adhere to these safety rules can greatly increase the chances of injury.

Page 15

79 pc Rotary Tool and Accessory Kit

Visit www.princessauto.com for more information

8336851 V 2.

MAINTENANCE

Before making any adjustments or changing accessories, turn off the tool and disconnect it from its power source.

1. The brushes should be checked periodically and worn-out brushes should be replaced. After replacing, inspect whether the new brushes can move freely in the brush holder. Run the motor for 15 minutes without load to shape the brushes, so that they are properly aligned with the commutator.

2. Keep the vent passage clear from dirt. Clean off the accumulated dust and oil dirt periodically.

3. During normal operation, if anything happens, the power supply should be cut off at once and the tool should be checked and repaired.

4. Clean the tool after each use.

5. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it would operate properly and perform its intended functions. Check for alignment and binding of moving parts, for broken parts or mounting ﬁxtures, or for any other condition that may affect proper operation. Any part that is damaged should be repaired or replaced by a qualiﬁed technician.

6. When servicing, use only identical replacement parts. Only use accessories intended for use with this tool. Replace damaged parts immediately.

7. Keep the tool clean. Wipe the tool with a clean cloth and periodically blow out all areas with compressed air. If compressed air is not available, use a brush to remove dust from all areas. Do not use harsh chemicals or solvents to clean the tool. These chemicals could seriously damage the plastic housing.

8. Regularly inspect all mounting screws to ensure tightness. Should any screws become loose, tighten immediately.

9. If repairs are required, bring your tool to an authorized service centre.

CAUTION! Do not at any time allow brake ﬂuids, gasoline, petroleum-based products, penetrating oils, etc. to come in contact with plastic parts. They contain chemicals that can damage, weaken or destroy plastic.

Page 16

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

REPLACING CARBON BRUSHES

1. Using the parts list included, locate the carbon brushes. Remove the brush holder caps with a screwdriver and inspect the carbon brushes. Replace them when they are worn up to about one third.

2. Take the old brushes out and install the new brushes. Remove all of the brushes at the same time. Make sure the brush slides freely within the brush housing.

3. Run the motor for 15 minutes without load to shape the brushes, so that they are properly aligned with the commutator.

LUBRICATION

All of the bearings in this rotary tool are lubricated with a sufﬁcient amount of high-grade lubricant for the life of the unit under normal conditions. Therefore, no further lubrication is required.

DISPOSING OF THE TOOL

If your rotary tool has become damaged beyond repair, do not throw it out. Take it to the appropriate recycling facility.

Page 17

79 pc Rotary Tool and Accessory Kit

Visit www.princessauto.com for more information

8336851 V 2.

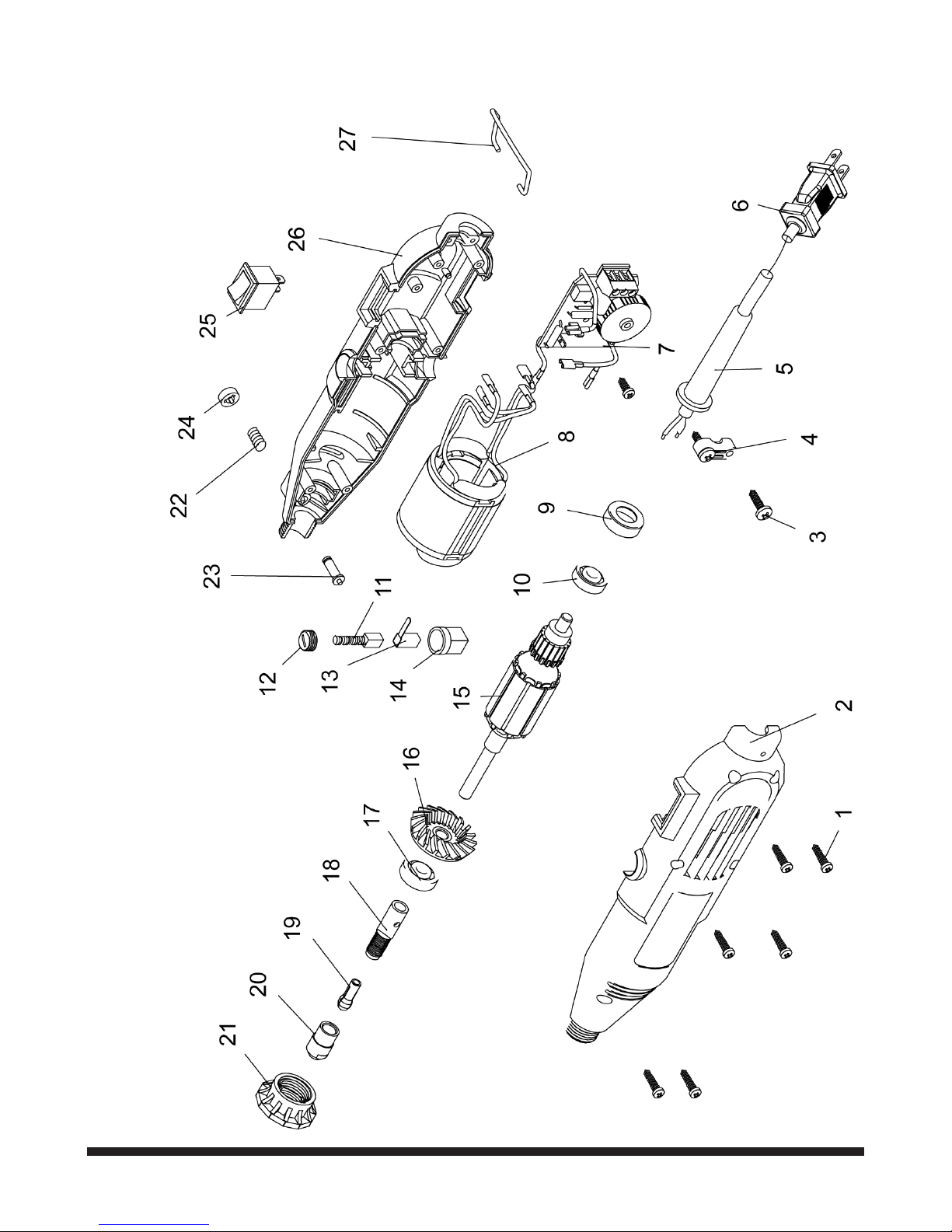

PARTS BREAKDOWN

Page 18

79 pc Rotary Tool and Accessory Kit

For technical questions call: 1-800-665-8685

8336851V 2.

PARTS LIST

No. Part No. Description Qty.

1 500001 Screw 6 2 300036 Left Enclosure 1 3 500201 Screw 2 4 315001 Cord Clamp 1 5 322004 Cord Guard 1 6 160203 Power Plug 1 7 162822 Variable Speed PCB 1 8 110038 Stator 1 9 321006 Bearing Sleeve 1 10 520007 Bearing 606-2Z 1 11 342003 Carbon Brush 2 12 314502 Carbon Brush Cap 2 13 222803 Brush Holder 2 14 341503 Brush Holder Support 2 15 100038 Rotor 1 16 314009 Fan 1 17 520008 Bearing 626-2Z 1 18 213016 Output Shaft 1 19 216506 Collet 1 20 215065 Collet Nut 1 21 312824 Head Nut 1 22 241506 Shaft Lock Spring 1 23 215014 Shaft Locking Pin 1 24 312816 Shaft Lock Button 1 25 163612 Switch 1 26 300036 Right Enclosure 1 27 242529 Hook 1

Page 19

8336851

Manuel d'utilisateur

Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel aﬁn de pouvoir le consulter plus tard.

V 2,

Trousse d’outil rotatif et accessoires, 79 pièces

LISTED

Page 20

Page 21

3Visitez www.princessauto.com pour plus d'informations

8336851V 2,

Trousse d’outil rotatif et accessoires, 79 pièces

SPÉCIFICATIONS

Vitesse à vide 10 000 à 35 000 Taille de pince de serrage 1/8 à 3/32 po Tension nominale 120 V CUL E213739

Risque d'exposition à des particules en suspension dans l'air - l'utilisation d'un masque de sécurité est recommandée.

Portez un équipement de protection approprié pour les yeux.

Le port de gants protecteurs est recommandé.

Ce symbole indique que cet outil est conforme aux exigences des Underwriter's Laboratories au Canada et aux États-Unis.

SYMBOLS

CUL# E213739

LISTED

Page 22

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil aﬁn de réduire le risque de blessure ou de dommage à l’équipement. Avant de permettre à une autre personne d’utiliser cet outil, assurez-vous qu’il a été informé de toutes les consignes de sécurité.

AVERTISSEMENT ! Les avertissements, les mises en garde et les instructions mentionnés dans ce manuel d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire. L’opérateur doit faire preuve de bon sens et prendre toutes les précautions nécessaires aﬁn d’utiliser l’outil en toute sécurité.

REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions et les

instructions de fonctionnement, d’inspection et d’entretien. Lorsque ce manuel fait référence à un numéro de pièce, il fait référence à la liste des pièces comprise.

AIRE DE TRAVAIL

1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et bien éclairée.

2. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se trouvent pas à proximité de l’aire de travail.

REMARQUE : Minimisez les distractions au sein de l’environnement de travail. Les distractions

peuvent causer une perte de contrôle de l’outil.

3. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants.

SÉCURITÉ PERSONNELLE

ATTENTION ! Portez de l’équipement de protection approuvé par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil rotatif.

1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de sécurité étanches approuvées par l’ANSI qui offrent une protection frontale et latérale. Protégez-vous les mains à l’aide de gants appropriés. Portez un écran facial panoramique si votre travail produit des limailles ou des copeaux de bois. Protégez-vous la tête de la chute d’objets en portant un casque de protection. Portez un masque antipoussières ou un appareil respiratoire approuvé par l’ANSI lorsque vous travaillez où il y a des poussières et des vapeurs provenant du métal, du bois ou de produits chimiques. Portez des bouchons d’oreille approuvés par l’ANSI. Des vêtements de protection non conducteurs d’électricité et des chaussures antidérapantes sont recommandés pour le travail. Pour éviter les blessures dues aux chutes d’objets, portez des chaussures à embout d’acier.

2. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures ou le bris de l’outil. Restez alerte, portez attention à vos gestes et faites preuve de bon sens.

Page 23

Trousse d’outil rotatif et accessoires, 79 pièces

Visitez www.princessauto.com pour plus d'informations

8336851 V 2,

3. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles pour éviter de les faire coincer par l’outil.

4. N’utilisez pas d’appareil ou d’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments.

5. N’utilisez pas l’outil si vous devez étirer les bras pour vous en servir. Une stabilité et un équilibre appropriés sont nécessaires aﬁn d’avoir un meilleur contrôle de l’outil en cas de situations inattendues.

6. Utilisez des pinces ou un autre moyen pratique pour ﬁxer la pièce à travailler sur une plateforme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps n’est pas stable et risque d’entraîner une perte de contrôle et des blessures.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

1. Gardez vos mains et vos doigts éloignés de la zone de meulage. Toute partie du corps venant en contact avec des pièces mobiles peut subir des blessures.

2. Lors de l’utilisation de l’outil rotatif, protégez-vous adéquatement les yeux et les oreilles et portez des gants protecteurs.

3. Pour conserver un contrôle total de l’outil, tenez fermement votre outil rotatif avec vos deux mains. Ne placez jamais une main par-dessus un évent. Pour assurer à l’outil sa durée de vie utile normale, le moteur doit toujours être sufﬁsamment refroidi.

4. Ne dirigez jamais la pointe de l’outil vers votre personne. En cas de glissement, une partie de votre corps pourrait venir en contact avec des pièces mobiles.

5. Ne forcez jamais l’outil. Une pression excessive peut entraîner un pliage ou un bris du mandrin, entraînant des dommages à l’outil ou à la pièce de travail ainsi que des blessures graves. Une pression excessive est utilisée si le fonctionnement de votre outil rotatif devient erratique lorsqu’elle est sous charge.

6. L’outil ne s’arrêtera pas immédiatement. Ne posez pas l’outil sur une surface ou ne le laissez pas sans surveillance avant qu’il ne s’immobilise. Une pièce mobile pourrait faire sauter l’outil ou s’agripper à une surface et vous pourriez perdre la maîtrise de l’outil.

7. Tenez les outils par les surfaces de prise isolées, lors d’une opération dans laquelle l’outil de coupe risque de toucher un câblage dissimulé ou son propre cordon. Le contact avec un ﬁl électrique « sous tension » rend les pièces métalliques exposées « conductrices » et l’opérateur risque de ressentir un choc.

8. Utilisez un appareil respiratoire approprié lorsque vous travaillez pendant une période prolongée. Il vous aidera à prévenir l’aspiration des ﬁnes particules produites durant le travail.

9. Assurez-vous toujours que la surface de travail ne présente aucun clou ou autre matière étrangère. La rencontre d’un clou lors du découpage a pour effet de faire sauter l’embout et l’outil, sans compter qu’un clou peut endommager l’embout.

10. Après avoir remplacé les embouts et les accessoires ou procédé aux ajustements, assurez-vous que l’écrou de pince de serrage et tout autre dispositif d’ajustement sont solidement serrés. Les dispositifs de réglage desserrés seront projetés avec force.

11. Utilisez toujours la pince de serrage de la taille appropriée. Si la pince de serrage est plus grosse que la tige de l’accessoire, elle ne pourra se ﬁxer solidement à la tige, pouvant ainsi entraîner des blessures pour l’opérateur, des dommages au niveau de l’outil ou de la pièce.

12. Vériﬁez toujours si les embouts de l’accessoire, les pierres de meulage, les meules de coupe, etc. sont endommagés avant chaque utilisation. Les accessoires endommagés peuvent se briser en cours d’utilisation et entraîner ainsi des blessures graves.

Page 24

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

13. N’utilisez jamais des forets émoussés ni endommagés. Les embouts efﬁlés doivent être manipulés avec soin. Les embouts endommagés peuvent demeurer coincés en cours d’utilisation. Les embouts émoussés obligent à ce qu’on applique davantage de force au niveau de l’outil, ce qui pourrait possiblement provoquer un bris de l’embout.

14. Ne touchez jamais l’embout pendant ou immédiatement après utilisation. Après l’avoir utilisé, l’embout sera trop chaud pour qu’on puisse le toucher avec les mains nues.

SÉCURITÉ EN ÉLECTRICITÉ

1. Débranchez la source d’alimentation. Débranchez l’outil de la source d’alimentation lorsqu’il n’est pas utilisé et avant le nettoyage, l’entretien ou le remplacement de pièces ou d’accessoires.

2. Protégez-vous contre les chocs électriques lorsque vous travaillez en présence d’équipement électrique. Évitez le contact entre votre corps et les surfaces reliées à la terre comme les tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque plus élevé de choc électrique si votre corps est relié à la terre.

3. Les outils à double isolation sont munis d’une ﬁche polarisée (une broche est plus large que l’autre). Cette ﬁche s’insérera dans une prise polarisée dans une direction seulement. Si la ﬁche ne s’insère pas complètement dans la prise, tournez-la. Si elle ne s’insère toujours pas, contactez un électricien qualiﬁé pour faire installer une prise polarisée. Ne modiﬁez pas la ﬁche de quelque façon que ce soit. La double isolation élimine le besoin d’un cordon d’alimentation mis à la terre à trois ﬁls et d’un système d’alimentation mis à la terre.

4. Les outils mis à la terre doivent être branchés dans une prise qui est correctement installée et mise à la terre conformément à tous les codes et à tous les règlements. Ne retirez jamais la broche de masse et ne modiﬁez jamais la ﬁche. N’utilisez pas de ﬁche d’adaptation. Consultez un électricien qualiﬁé si vous doutez de la mise à la terre appropriée d’une prise. En cas de défaillance électronique ou de bris de l’outil, la mise à la terre procure un trajet de faible résistance pour éloigner l’électricité de l’usager.

5. N’utilisez pas le cordon de manière abusive. Ne transportez jamais l’outil par le cordon et ne tirez jamais sur celui-ci pour enlever la ﬁche de la prise. Gardez le cordon d’alimentation à l’écart des sources de chaleur, de l’huile, des rebords coupants ou des pièces mobiles. N’utilisez pas cet outil si le cordon d’alimentation est efﬁlé ou endommagé. Remplacez immédiatement les cordons endommagés. Les cordons endommagés augmentent le risque de choc électrique. Ne modiﬁez pas la ﬁche d’aucune manière.

6. Si vous utilisez un outil électrique à l’extérieur, utilisez une rallonge d’extérieur identiﬁée « W-A » ou « W ». Ces rallonges sont approuvées pour un usage extérieur et réduisent le risque de choc électrique. Utilisez avec un disjoncteur de fuite à la terre (GFCI). Si l’utilisation d’un outil électrique dans un lieu humide est inévitable, l’usage d’un disjoncteur de fuite à la terre réduit le risque de choc électrique. Il est recommandé que le disjoncteur de fuite à la terre possède un courant résiduel nominal de 30 mA ou moins.

7. Évitez d’utiliser une rallonge excessivement longue. Choisissez une rallonge appropriée à la situation, car une rallonge trop longue qui traîne sur le plancher peut être plus dangereuse qu’utile. L’usage d’une rallonge trop longue ou trop mince peut endommager l’outil. Déroulez la rallonge au complet pour éviter sa surchauffe.

8. Disposez le cordon électrique de façon qu’il ne touche pas l’outil et qu’il ne risque pas de se prendre dans la pièce à travailler. Le cordon doit toujours se trouver derrière l’outil.

Page 25

Trousse d’outil rotatif et accessoires, 79 pièces

Visitez www.princessauto.com pour plus d'informations

8336851 V 2,

PRÉCAUTIONS RELATIVES AUX VIBRATIONS

Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, plus particulièrement aux mains, aux bras et aux épaules.

1. Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à des examens de santé pour s’assurer que des problèmes médicaux ne sont pas causés ou aggravés par l’usage de tels outils. Les femmes enceintes ou les personnes qui souffrent d’une mauvaise circulation sanguine aux mains, qui ont subi de blessures antérieures aux mains et qui souffrent de troubles neurologiques, de diabète ou de la maladie de Raynaud ne doivent pas utiliser cet outil. Si vous ressentez des symptômes reliés aux vibrations (comme un fourmillement, un engourdissement, si vos doigts sont blancs ou bleus), consultez un médecin le plus tôt possible.

2. Ne fumez pas pendant l’utilisation de l’outil. La nicotine ralentit la circulation sanguine dans les mains et les doigts, augmentant ainsi le risque de blessures reliées aux vibrations.

3. Portez des gants appropriés pour réduire les effets de vibration sur l’utilisateur.

4. Utilisez des outils qui produisent le moins de vibration possible si vous pouvez choisir entre différents processus.

5. N’utilisez pas l’outil pendant des périodes prolongées. Prenez souvent des pauses lorsque vous utilisez cet outil.

6. Laissez l’outil faire le travail. Tenez l’outil le moins serré possible (tout en le contrôlant de manière sécuritaire).

7. Pour réduire les vibrations, entretenez l’outil selon les directives ﬁgurant dans ce manuel. En cas de vibrations anormales, cessez d’utiliser cet outil immédiatement.

UTILISATION ET ENTRETIEN DE L’OUTIL

AVERTISSEMENT ! N’utilisez pas cet outil si l’accélérateur ne fonctionne pas correctement. L’utilisation de tout outil qui ne peut pas être contrôlé à l’aide de l’interrupteur marche/arrêt (ON/OFF) est dangereuse et l’outil doit être réparé.

1. Utilisez le bon outil pour la tâche à effectuer. Maximisez la performance et la sécurité en utilisant l’outil pour des travaux pour lesquels il a été conçu.

2. Ne modiﬁez pas cet outil et ne l’utilisez pas à des ﬁns pour lesquelles il n’a pas été conçu.

3. Cet outil a été conçu pour une utilisation spéciﬁque.

Il ne faut pas :

a. Modiﬁer ou altérer l’outil rotatif; toutes les pièces et tous les accessoires sont conçus avec

des dispositifs de sécurité intégrés qui seront compromis s’ils sont modiﬁés.

b. Utiliser l’outil rotatif à des ﬁns auxquelles il n’a pas été conçu.

4. Évitez les mises en marche involontaires. Assurez-vous que l’accélérateur est en position d’arrêt (OFF) lorsque l’outil n’est pas utilisé et avant de le brancher à une source d’énergie quelconque.

5. Enlevez les clavettes et les clés de réglage. Vériﬁez si les clavettes et les clés de réglage ont été retirées de l’outil avant de le brancher. Une clé ou clavette laissée en place sur une pièce rotative augmente le risque de blessure.

Page 26

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

DÉBALLAGE

1. Retirez soigneusement l’outil rotatif de l’emballage. a. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté avec soin et

installé ou utilisé l’outil rotatif de manière satisfaisante.

2. Assurez-vous que tous les articles sur la liste de pièces sont compris.

3. Inspectez les pièces attentivement pour vous assurer que l’outil rotatif n’a pas été endommagé pendant son transport.

AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas fonctionner l’outil avant que les pièces manquantes soient remplacées. Le non-respect de cet avertissement peut entraîner de graves blessures.

IDENTIFICATION DES PIÈCES

D Boucle de suspension E Molette de commande de

vitesse variable F Capuchon de balai G Bouton de verrouillage de broche H Écrou de pince de serrage I Écrou parapluie J Interrupteur marche/arrêt (ON/OFF)

A - Outil Rotatif

B - Boîtier moulé par soufﬂage

C - Objectif général jeu d’accessoires

COMPOSANTS

Page 27

Trousse d’outil rotatif et accessoires, 79 pièces

Visitez www.princessauto.com pour plus d'informations

8336851 V 2,

ACCESSOIRES

Illustration Description Forme Qté

Pierre de meulage en oxyde d’aluminium

Cylindrique, 3/8 po 1

Pierre de meulage en oxyde d’aluminium

Conique, 5/8 po 1

Pierre de meulage en oxyde d’aluminium

Parabolique, 3/8 po 1

Pierre de meulage en oxyde d’aluminium

Cylindrique, 13/32 po 1

Pierre de meulage en oxyde d’aluminium

Cylindrique, 25/32 po 1

Disque à polir en feutre 1/2 po 2

Disque à polir en feutre 1 po 2

Mandrin 1/8 po, pour disques à polir

en feutre

Brosse abrasive 3/4 po, radiale 1

Bande abrasive 1/2 po, 60 grains 3

Ponceuse à tambour 1/2 po avec tige de 1/8 po 1

Disque abrasif 3/4 po, 60 grains 3

Meule à découper robuste 15/16 x 0,031 po 6

Meule à découper régulière 15/16 x 0,025 po 6

Mandrin à vis 1/8 po, pour disques abrasifs,

meules à découper, disques en étoffe et meules

Pierre de décrassage 3/8 x 1 po, carré 1

Pince de serrage 1/8 po (emballé avec l’outil) 1

Page 28

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

Illustration Description Forme Qté

Pince de serrage 3/32 po 1

Clé Pour écrou de pince de serrage,

ponceuse à tambour et mandrin à vis

DESCRIPTION ET UTILISATION DES ACCESSOIRES

Description des accessoires Utilisation des accessoires

Oxyde d’aluminium

- Pierres de meulage

- Meules

- Meules abrasives

Utilisez sur les métaux, les pièces coulées, les joints soudés, les rivets et la rouille. Idéal pour affûter, ébavurer, éliminer la rouille, ainsi que pour le meulage général de la plupart des matériaux.

Disque de coupe Idéal pour découper, rainurer et tailler tous les genres de matériaux,

incluant le métal, le bois et la céramique. Vous pouvez l’utiliser pour couper les vis et les boulons rouillés, pratiquer des fentes dans les têtes des vis, tailler les pièces coulées et plus encore.

Disque à polir

- Feutre et tissu

Idéal aﬁn de polir la plupart des surfaces de métal et les plastiques. Peut également s’utiliser avec la pâte à polir.

Brosse abrasive Utilisez aﬁn de procéder à l’ébavurage léger, au nettoyage et au

polissage de l’argenterie, des bijoux et autres métaux précieux. Peut également s’utiliser avec la pâte à polir.

Bande abrasive Pour former approximativement et lisser le bois et la ﬁbre de verre;

éliminer la rouille des surfaces de métal; former les surfaces de caoutchouc. Les bandes de ponçage sont faciles à remplacer sur les tambours.

Roue à poncer Idéal pour former approximativement et lisser le bois et la ﬁbre de

verre, ainsi que pour éliminer la rouille des surfaces de métal; former les surfaces de caoutchouc et plus encore.

Mandrin à vis Utilisez avec les disques de ponçage, ainsi qu’avec les meules de

feutre, de polissage, de meulage et de découpage.

Mandrin pour roue de toile Utilisez avec les disques de ponçage, ainsi qu’avec les meules de

polissage, de meulage et de découpage. Pince de serrage Pour utilisation avec des accessoires Clé pour pince de serrage Pour serrer et desserrer les écrous de pince de serrage et la vis des

ponceuses à tambour REMARQUE : Cet outil rotatif acceptera des accessoires avec tiges de 1/8 po et 3/32 po offerts avec les

principales marques. Cependant, les attaches, comme les bancs des perceuses à colonne, etc. peuvent ne pas être compatibles.

Page 29

Trousse d’outil rotatif et accessoires, 79 pièces

Visitez www.princessauto.com pour plus d'informations

8336851 V 2,

Description des accessoires Utilisation des accessoires

Pierre de décrassage Nettoie les meules et les pierres de coupe. Forme ou reforme les

pierres en vue des utilisations souhaitées. REMARQUE : Cet outil rotatif acceptera des accessoires avec tiges de 1/8 po et 3/32 po offerts avec les

principales marques. Cependant, les attaches, comme les bancs des perceuses à colonne, etc. peuvent ne pas être compatibles.

ASSEMBLAGE

REMPLACEMENT DE LA PINCE DE SERRAGE

Certains accessoires demandent qu’on utilise des pinces de serrage de formats différents. Les pinces de serrage peuvent présenter un format de 1/16, 3/32 ou 1/8 po. Il est important de s’assurer que le format de la pince de serrage correspond à l’accessoire.

REMARQUE : Cet outil comprend deux des pinces de serrage les plus fréquemment utilisées. 3/32 et 1/8 po

AVERTISSEMENT ! L’utilisation d’une pince de serrage trop grosse pour l’accessoire risque de faire en sorte que l’accessoire soit expulsé de l’outil, entraînant ainsi des blessures graves.

1. Mettez l’outil à la position arrêt (OFF) et retirez la ﬁche de la source d’énergie.

2. Enfoncez le bouton de verrouillage de la broche (1) et tournez doucement l’écrou de pince de serrage (2) jusqu’à ce que le bouton de verrouillage de la broche retienne la broche.

3. Tout en retenant le bouton de verrouillage de la tige enfoncé, tournez l’écrou de pince de serrage dans le sens antihoraire jusqu’à ce que vous l’ayez enlevée.

4. Retirez la pince de serrage (3) en la sortant de la tige (4).

5. Insérez la pince de serrage de rechange dans la tige et remplacez l’écrou de pince de serrage en le tournant dans le sens horaire tout en maintenant le bouton de verrouillage de la tige enfoncé.

REMARQUE : Ne serrez pas l’écrou de pince de serrage sans qu’un accessoire ne soit installé à

l’intérieur de la pince. Vous allez endommager la pince de serrage.

Page 30

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

INSTALLATION DES ACCESSOIRES

1. Mettez l’interrupteur à la position arrêt (OFF) et débranchez l’outil de la source d’énergie.

2. Enfoncez le bouton de verrouillage de la broche (1) et tournez doucement l’écrou de pince de serrage (2) jusqu’à ce que le bouton de verrouillage de la broche retienne la broche.

3. Tout en retenant le bouton de verrouillage de la tige enfoncé, tournez l’écrou de pince de serrage dans le sens antihoraire jusqu’à ce que la pince soit desserrée à l’intérieur de l’écrou.

4. Insérez l’accessoire (3) dans la pince de serrage.

REMARQUE : Assurez-vous d’utiliser la bonne pince de serrage en fonction de l’accessoire. Si la pince de serrage est trop grosse, remplacez celle-ci par la taille immédiatement plus petite.

5. Insérez l’accessoire sur 3/4 po dans la pince de serrage.

6. Appuyez sur le bouton de verrouillage de la tige et engagez-le dans la tige. Tout en retenant le bouton de verrouillage de la tige enfoncé, serrez la pince de serrage à la main en la tournant dans le sens horaire.

REMARQUE : Ne vous servez PAS de pinces pour serrer l’écrou de pince de serrage. Utilisez la

petite clé (4) fournie. Un serrage excessif risque d’endommager l’outil.

7. Tirez sur l’accessoire pour vous assurer qu’elle est solidement retenue en place.

UTILISATION

INTERRUPTEUR MARCHE/ARRÊT (ON/OFF)

Pour placer le commutateur à la position marche (ON), appuyez sur la partie inférieure du commutateur de marche/arrêt (ON/OFF) (1) (voir la ﬁgure 4). Pour placer le commutateur à la position arrêt (OFF), appuyez sur la partie supérieure du commutateur de marche/arrêt (ON/OFF) (2).

SÉLECTION DE VITESSE

Réglez la vitesse de l’outil rotatif en tournant le cadran de commande de vitesse variable (1) à la vitesse appropriée (voir la ﬁgure 3). Placez le cadran de commande de vitesse à la position « 1 » pour obtenir la vitesse la moins élevée, à la position « 3 » pour obtenir la vitesse moyenne et à la position « MAX » pour obtenir la vitesse la plus élevée.

Fig.3

Fig. 4

Fig.2

Page 31

Trousse d’outil rotatif et accessoires, 79 pièces

Visitez www.princessauto.com pour plus d'informations

8336851 V 2,

SÉLECTIONNEZ LES VITESSES IDÉALE

Des vitesses différentes sont nécessaires, tout dépendant du type d’opération effectuée. Le tableau suivant présente ces vitesses de base :

Utilisation Vitesse Découpe du métal 5 à MAX. Ponçage de bois 5 à MAX. Découpe du métal dur 5 à MAX. Gravure du métal 4 à 5 Ébavurage 4 à 5 Perçage de trous 4 à 5 Enlèvement de la rouille 3 à 4 Affûtage 3 à 4 Polissage 1 à 2

UTILISATION À HAUTE VITESSE

Les vitesses plus élevées conviennent mieux aux opérations de sculptage, de détourage, de formage ou de découpage du bois. Le bois franc, les métaux et le verre demandent un fonctionnement à haute vitesse. Le perçage devrait également s’effectuer à hautes vitesses.

REMARQUE : La tension d’entrée inﬂuence grandement la vitesse de l’outil. La vitesse diminuera si on réduit la tension. Si votre outil semble fonctionner lentement, augmentez simplement la vitesse de réglage en conséquence.

UTILISATION À BASSE VITESSE

Certains matériaux (comme le plastique) requièrent une vitesse relativement lente, parce que la friction de l’outil à haute vitesse produit de la chaleur et entraîne la fonte du plastique. Les vitesses moins élevées sont habituellement idéales pour les opérations de polissage avec des accessoires de polissage de feutre. Ils peuvent également convenir idéalement lors de projets délicats, comme la sculpture délicate sur bois et les pièces modèles fragiles.

Page 32

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

APPLICATIONS

Pour choisir la vitesse convenant idéalement à chaque tâche, utilisez une pièce de matériau pratique. Variez la vitesse de l’outil aﬁn de déterminer la vitesse idéale en fonction de l’accessoire que vous utilisez et du travail à effectuer.

1. On recommande de découper à basse vitesse les plastiques et les matériaux qui fondent à basse température.

2. On recommande de procéder au polissage, à l’aboutement et au nettoyage au moyen d’une brosse métallique à des vitesses inférieures à 15 000 tr/min pour ne pas endommager la brosse.

3. On recommande de découper le bois mou à haute vitesse.

4. On recommande de découper le fer ou l’acier à la vitesse maximale si vous utilisez un accessoire de carbure de tungstène, mais à une vitesse moins élevée si vous utilisez des couteaux d’acier à haute vitesse. Si un couteau d’acier à haute vitesse se met à vibrer, cela signiﬁe normalement que sa vitesse de fonctionnement est trop lente.

5. La vitesse de coupe de l’aluminium, des alliages de cuivre, des alliages de plomb, des alliages de zinc et de l’étain dépend du type de coupe effectuée. Appliquez de la parafﬁne ou tout autre lubriﬁant approprié sur le couteau pour empêcher le matériau découpé d’adhérer aux dents du couteau.

REMARQUE : Il ne sert à rien d’augmenter la pression au niveau de l’outil lorsque celui-ci ne

coupe pas de la façon prévue. Échangez plutôt votre accessoire de coupe par un autre qui est mieux adapté au matériau ou essayez d’ajuster la vitesse de l’outil.

AVANT L’UTILISATION

Chaque fois que vous utilisez l’outil rotatif, vous devriez vériﬁer les points suivants :

1. L’accessoire est en bon état et ne présente aucun dommage, quel qu’il soit.

2. La pièce à travailler est sécurisée correctement.

3. Vous portez des lunettes de sécurité.

AVERTISSEMENT ! Le non-respect de ces règles de sécurité peut augmenter fortement les chances de blessure.

Page 33

Trousse d’outil rotatif et accessoires, 79 pièces

Visitez www.princessauto.com pour plus d'informations

8336851 V 2,

ENTRETIEN

Avant de faire n’importe quel ajustement ou de changer des accessoires, éteignez l’outil et débranchez-le de sa source d’énergie.

1. Les balais doivent être vériﬁés périodiquement et ceux qui sont usés doivent être remplacés. Après les avoir remplacés, vériﬁez que les balais neufs peuvent se déplacer librement dans le porte-balais. Faites tourner le moteur pendant 15 minutes, sans charge, pour former les balais, de façon à ce qu’ils soient correctement alignés sur le commutateur.

2. Vériﬁez que le conduit d’aération ne comporte pas de saleté. Retirez la poussière accumulée et huilez périodiquement.

3. Si un problème survient durant l’utilisation normale, coupez immédiatement l’alimentation électrique, puis faites vériﬁer et réparer l’outil.

4. Nettoyez l’outil après chaque utilisation.

5. Vériﬁez s’il y a des pièces endommagées. Avant d’utiliser un outil, toute pièce qui semble endommagée doit être vériﬁée attentivement pour déterminer si elle est en bon état de fonctionnement et permet d’exécuter les tâches prévues. Vériﬁez l’alignement et le coincement des pièces mobiles, les composants ou dispositifs de ﬁxation brisés ou toute autre situation pouvant perturber le bon fonctionnement. Toute pièce endommagée doit être réparée ou remplacée par un technicien qualiﬁé.

6. Lors de l’entretien, utilisez seulement des pièces de rechange identiques. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil. Remplacez immédiatement les pièces endommagées.

7. Gardez l’outil propre. Essuyez l’outil avec un chiffon propre et passez périodiquement de l’air comprimé sur l’ensemble de l’outil. Si vous ne disposez pas d’air comprimé, servez-vous d’une brosse pour enlever la poussière sur l’outil. N’employez pas de produits chimiques forts ou de solvants pour nettoyer l’outil. Les produits chimiques peuvent sérieusement endommager le boîtier en plastique.

8. Vériﬁez régulièrement toutes les vis de ﬁxation pour vous assurer qu’elles sont bien serrées. Si une vis quelconque est lâche, serrez-la immédiatement.

9. Si des réparations sont nécessaires, apportez l’outil à un centre de réparation autorisé.

ATTENTION ! Ne permettez jamais aux liquides de frein, à l’essence, aux produits à base de pétrole, aux huiles pénétrantes, etc., d’entrer en contact avec les pièces en plastique. Ces produits contiennent des composants chimiques qui peuvent endommager, fragiliser ou détruire le plastique.

Page 34

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

REMPLACEMENT DES BALAIS DE CARBONE

1. En utilisant la liste de pièces comprise, repérez les balais de carbone. Enlevez le capuchon de porte-balais avec un tournevis et inspectez les balais de carbone. Remplacez-les quand ils sont usés d’environ un tiers.

2. Retirez les vieux balais et installez des balais neufs. Remplacez tous les balais en même temps. Assurez-vous que les balais glissent aisément dans le porte-balais.

3. Faites tourner le moteur pendant 15 minutes, sans charge, pour former les balais, de façon à ce qu’ils soient correctement alignés sur le commutateur.

LUBRIFICATION

Tous les roulements de cet outil rotatif sont lubriﬁés d’une quantité sufﬁsante de lubriﬁant de haute qualité pour toute la durée de service de l’outil, en conditions normales d’utilisation. Par conséquent, aucune autre lubriﬁcation n’est requise.

MISE AU REBUT DE L’OUTIL

Si votre outil rotatif est trop endommagé pour être réparé, ne le jetez pas. Apportez-le à un centre de recyclage approprié.

Page 35

Trousse d’outil rotatif et accessoires, 79 pièces

Visitez www.princessauto.com pour plus d'informations

8336851 V 2,

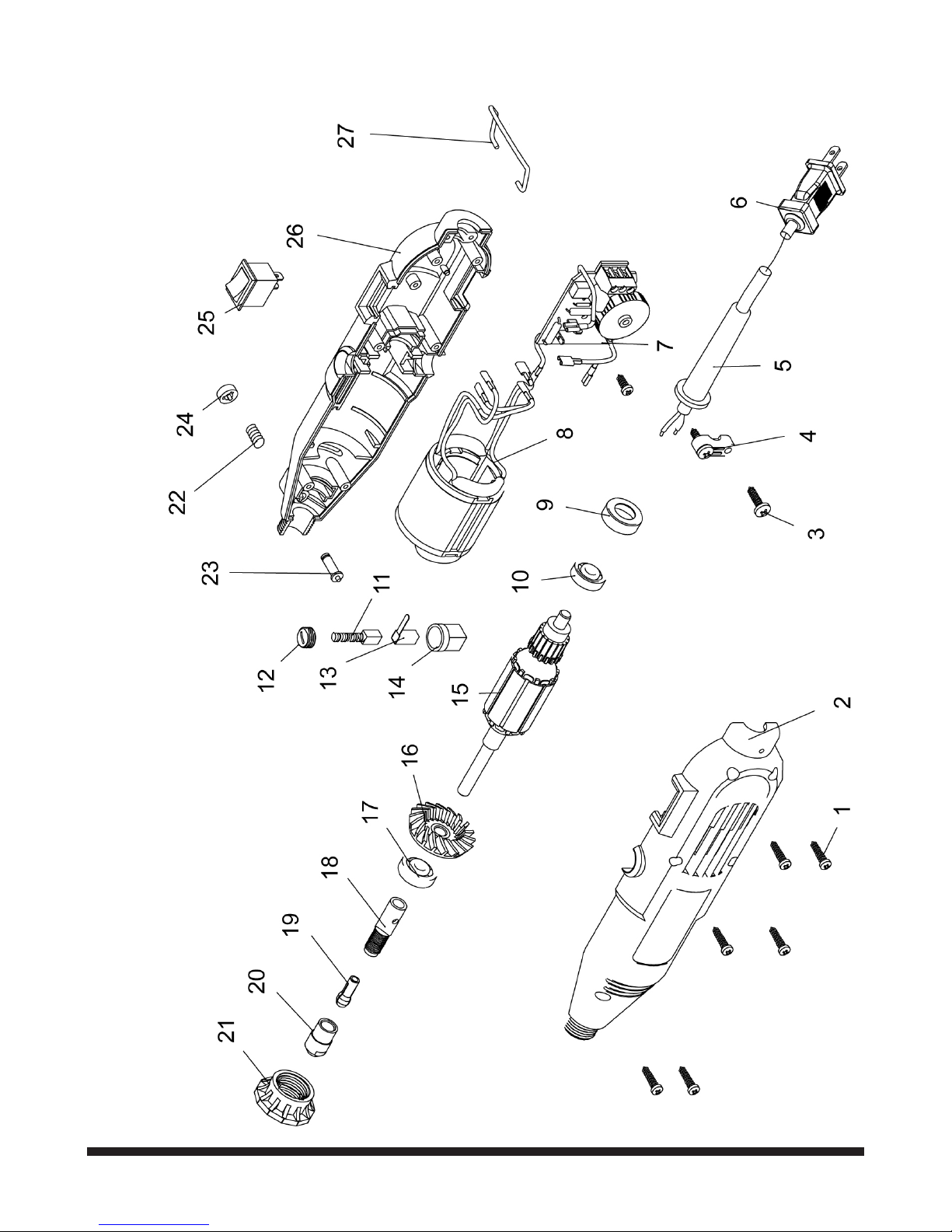

RÉPARTITION DES PIÈCES

Page 36

Trousse d’outil rotatif et accessoires, 79 pièces

En cas de questions techniques, appelez le 1-800-665-8685

8336851

V 2,

LISTE DES PIÈCES

No de pièce

Description Qté

1 500001 Vis 6 2 300036 Boîtier gauche 1 3 500201 Vis 2 4 315001 Bride de cordon 1 5 322004 Protège-cordon 1 6 160203 Fiche électrique 1 7 162822 Carte de circuit imprimé à vitesse variable 1 8 110038 Stator 1 9 321006 Manchon de roulement 1 10 520007 Roulement 606-2Z 1 11 342003 Balai de carbone 2 12 314502 Capuchon de balai de carbone 2 13 222803 Porte-balais 2 14 341503 Support de porte-balais 2 15 100038 Rotor 1 16 314009 Ventilateur 1 17 520008 Roulement 626-2Z 1 18 213016 Arbre de sortie 1 19 216506 Pince de serrage 1 20 215065 Écrou de pince de serrage 1 21 312824 Écrou à tête 1 22 241506 Ressort du verrou d’arbre 1 23 215014 Goupille de sécurité d’arbre 1 24 312816 Bouton du verrou d’arbre 1 25 163612 Interrupteur 1 26 300036 Boîtier droit 1 27 242529 Crochet 1
