Uninterruptible Power Supply (UPS)
Powerex VI 1000/1500/2000 LED Line Interactive Series
Quick Start Guide
Thank you for purchasing Powerex UPS.
To ensure the correct use of the UPS, please read this manual thoroughly before
operate it and save this manual properly.
Page 2
IMPORTANT SAFETY NOTICE
CAUTION!
1. To prevent the risk of fire or electric shock, install in a temperature and humidity controlled
indoor area free of conductive contaminants.
2. To reduce the risk of overheating the UPS, do not cover the UPS' cooling vents and avoid
exposing the unit to direct sunlight or installing the unit near heat emitting appliances such
as space heaters or furnaces.
3. Do not attach non-computer-related items, such as medical equipment, life-support
equipment, microwave ovens, or vacuum cleaners to UPS.
4. Do not attach a power strip or surge suppressor to the UPS.
5. Do not plug the UPS input into its own output.
6. Do n ot all ow liq uids o r any foreign object to enter the UPS. Do not p lace beverag es or any
other liquid-containing vessels on or near the unit.
7. In the event of an emergency, press the OFF button and disconnect the power cord from
the AC power supply to properly disable the UPS.
8. Unplug the UPS prior to cleaning and do not use liquid or spray detergent.
9. Do not open or mutilate the battery or batteries.
10. Batteries can only be replaced by personnel knowledgeable of batteries and with
precautions. When replacing the batteries, use the same number and type of batteries.
Keep unauthorized personnel away from batteries.
11. Do not dispose of batteries in a fire. The battery may explode. Released electrolyte is
harmful to the skin and eyes.
Attention hazardous through electric shock during battery replacement.
1. A battery can present a risk of electric shock and high short circuit current. The following
precaution should be observed before replacing batteries:
1) Remove watches, rings, or other metal objects.
2) Use tools with insulated handles.
3) Wear rubber gloves and boots.
4) Do not lay tools or metal parts on top of batteries.
5) Disconnect charging source prior to connecting or disconnecting batteries terminal.
2. When disconnecting of the UPS from the mains, hazardous voltage still may be accessible
through supply from battery. The battery supply should be therefore disconnected in the
plus and minus pole at the quick connectors of the battery when maintenance or service
work inside the UPS is necessary.
3. Internal battery voltage is 12VDC. Sealed, lead-acid, 6-cell battery.
This product complies with the safety and environmental regulations in EU.
If the time arises to throw away your product, please recycle all the components possible.
Batteries and rechargeable batteries are not to be disposed in your domestic waste! Please
recycle them at your local recycling point. Together we can help to protect the environment.
1. Introduction
Powerex VI LED series is an intelligent and compact line interactive UPS (Uninterruptible
Power Supply) which is designed to protect your personal computer or sensitive electronic
equipments from all forms of power interference, including complete power failures. It is
equipped with many features that allow any attached equipment to operate longer and more
reliability.
Green concept design
Powerex VI 1000/1500/2000 LED series adopt switching mode charging which creates a
variety of benefits:
• Increases charging efficiency to more than 80%, more energy saving than
traditional UPS
• The battery requires only 4 hours to be 90% charged, reducing 50% of charging
time
• Reduces heat generation during battery charging, providing a longer battery life
• Increases reliability and helps to save money

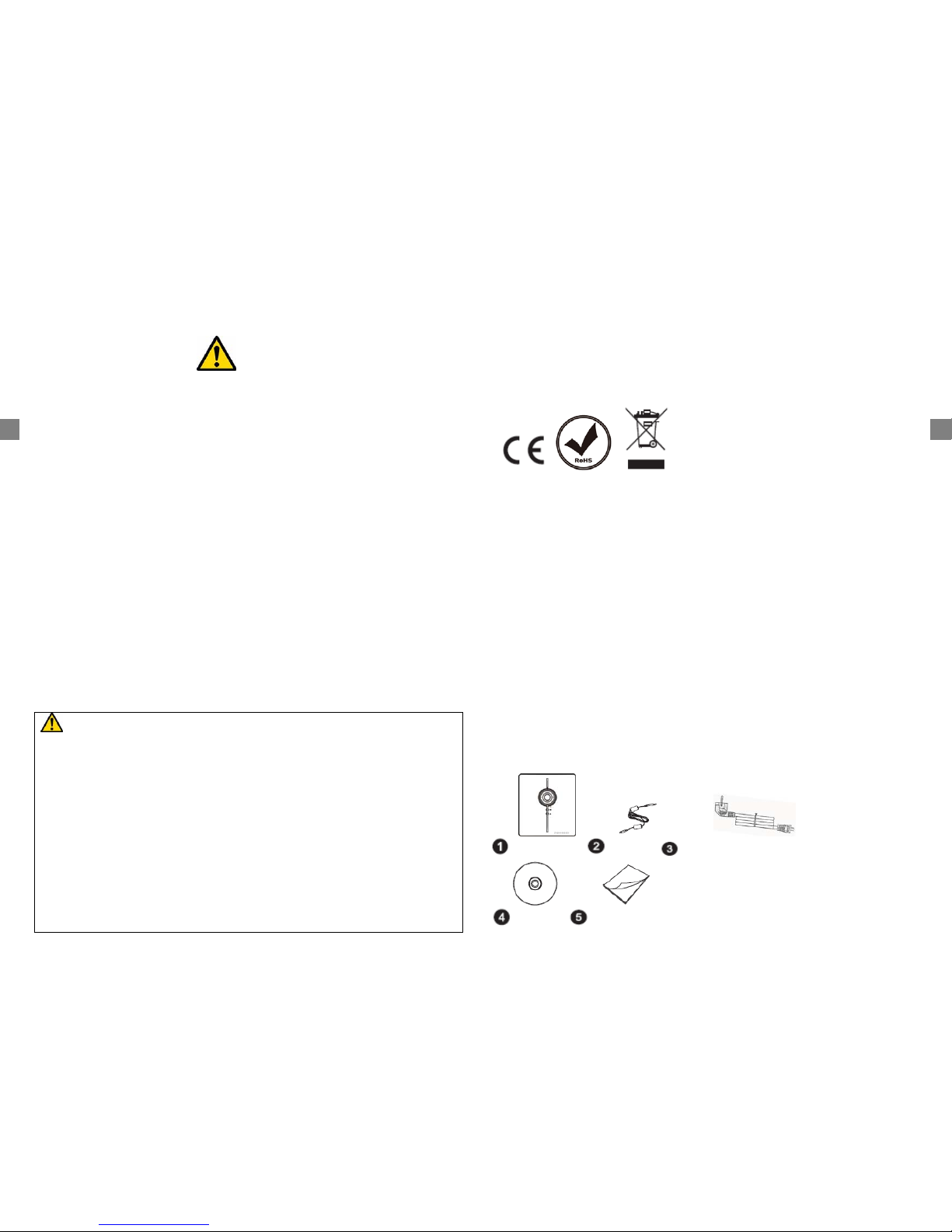

2. Package Contents
You should have received the following items inside of package:
UPS Unit USB Cable AC Input Power Cord CD
(for VI 1500/2000 LED)
Quick Start Guide
GB GB
Page 3
6hours

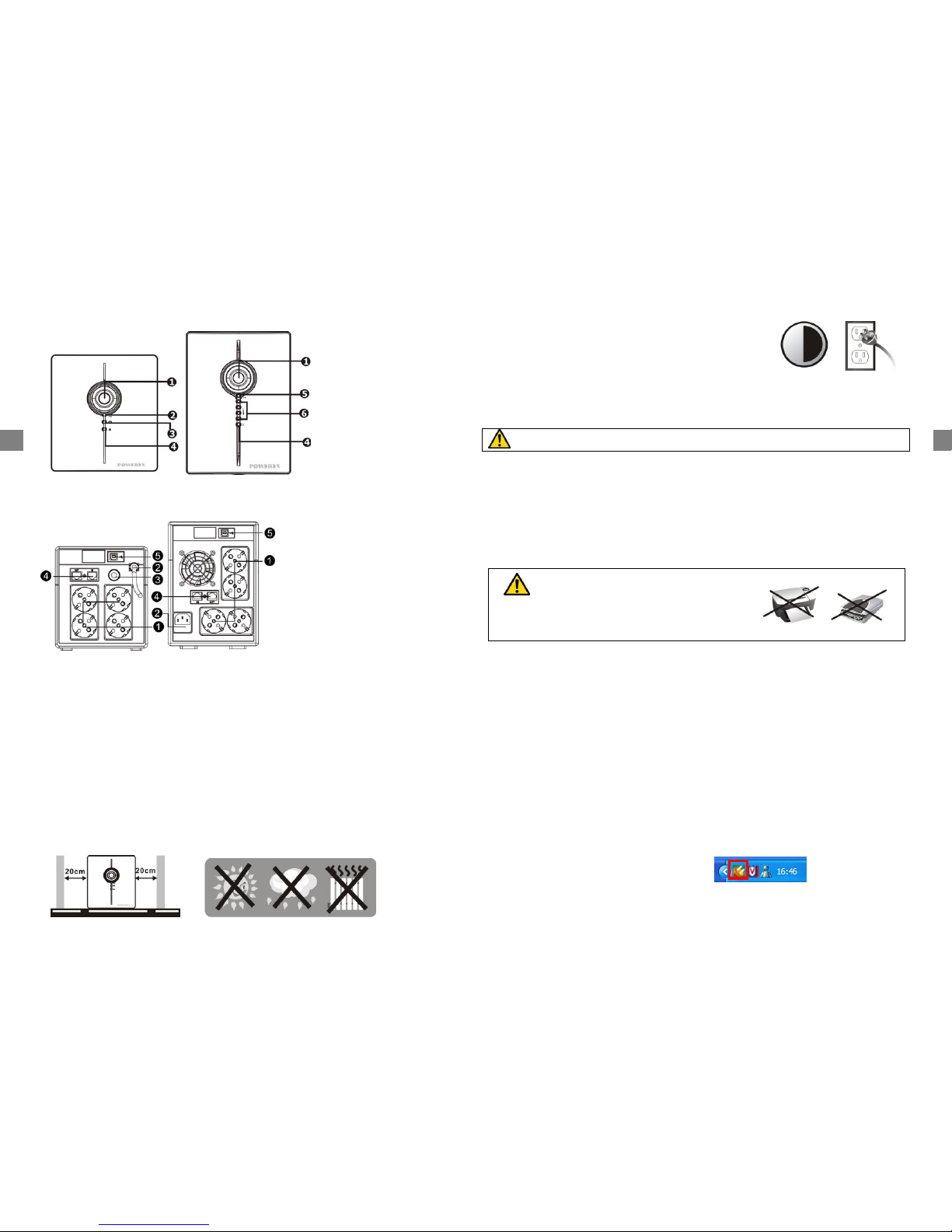

3. Product Overview
Front View:
VI 1000 LED VI 1500 / 2000 LED
Back View:
VI 1000 LED VI 1500 / 2000 LED
4. Installation and Initial Startup
NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package
is damaged.
1) Placement & Storage Conditions
Install the UPS in a protected area that is free of excessive dust and has adequate air flow.
Please place the UPS away from other units at least 20 cm to avoid interference. Do NOT
operate the UPS where the temperature exceeds 0-40° C and the humidity is over 0-90 %
RH.
2) Connect to Utility and Charge
Plug in the AC input cord to the wall outlet. For the best
results, we suggest charging the battery at least 6 hours
before initial use. The unit charges its battery while
connecting to the utility.
3) Connect the Loads
Plug in the loads to output receptacles on the rear panel of the UPS. Simply turn on the
power switch of UPS unit, and devices connected to the UPS will be protected by UPS unit.
4) Connect Modem/Phone/Network for Surge Protection (Only for the model
with RJ-45)
Connect a single modem/phone line into surge-protected “IN” outlet on the back panel of
the UPS unit. Connect from “OUT” outlet to the computer with phone line cable.
5) Connect USB Cable
To monitor the UPS status, such as unattended UPS shutdown and start-up, by using
bundled software, please connect the UPS and PC with USB cable included.
6) Turn On/Off the Unit
Turn on the UPS unit by pressing the power switch. Turn off the UPS unit by pressing again
the power switch.
5. Audible alarm from the UPS
•
When UPS switches from AC mode to Battery Mode to back up power supply:
sounding every 10 seconds
•
When battery is low: sounding every second
•
When UPS is overloaded: sounding every 0.5 second
•
When battery is faulty: sounding every 2 seconds
Other fault: Continuously sounding
6. Software Installation on your PC
1) Use the bundled CD and follow the on-screen instructions to install the software View
_Power.
2) After the software is successfully installed, the communication with UPS has been
established and an orange icon will appear in the system tray.
3) Double-click the icon to use the monitor (as above).
You can schedule UPS shutdown/start-up and monitor UPS status through PC.
Detail instructions please refer to the e-manual in the software.
Do not attach a power strip or surge suppressor to the UPS.
NEVER connect a laser printer or scanner
to the UPS unit, because in-rush current
generated by motor’s devices may cause the
X
Power switch
Y
AC mode indicator: green
lighting
Z Battery mode indicator: yellow
lighting
[ Fault indicator: red lighting
\ UPS status indicator:
AC mode: green lighting
Battery mode: green flashing
] AC mode: load level indicator
Battery mode: battery capacity
indicator
X
Output receptacles
Y
AC input
Z Circuit breaker
[ Modem/phone/Network surge
protection
\ USB port
GB GB
Page 4
7. Trouble Shooting
Use the table below to solve minor problems.
Problem Possible Cause Solutions
Low battery. Charge the UPS at least 6 hours.
Battery fault. Replace the battery with the same type
of battery.
No words display on the
front panel.
The UPS is not turned on. Press the power switch again to turn on
the UPS.
Alarm continuously
sounds when the
mains is normal.
The UPS is overload. Remove some loads first. Before
reconnecting equipment, please verify
that the load matches the UPS
capability specified in the specs.
The UPS is overload. Remove some critical load.
Battery voltage is too low. Charge the UPS at least 6 hours.
When power fails,
back-up time is shorten.
Battery defect. It might be due to high
temperature operation environment,
or improper operation to battery.
Replace the battery with the same type
of battery.
The mains is normal
Bu the unit is on
battery mode.
Power cord is loose. Reconnect the power cord properly.

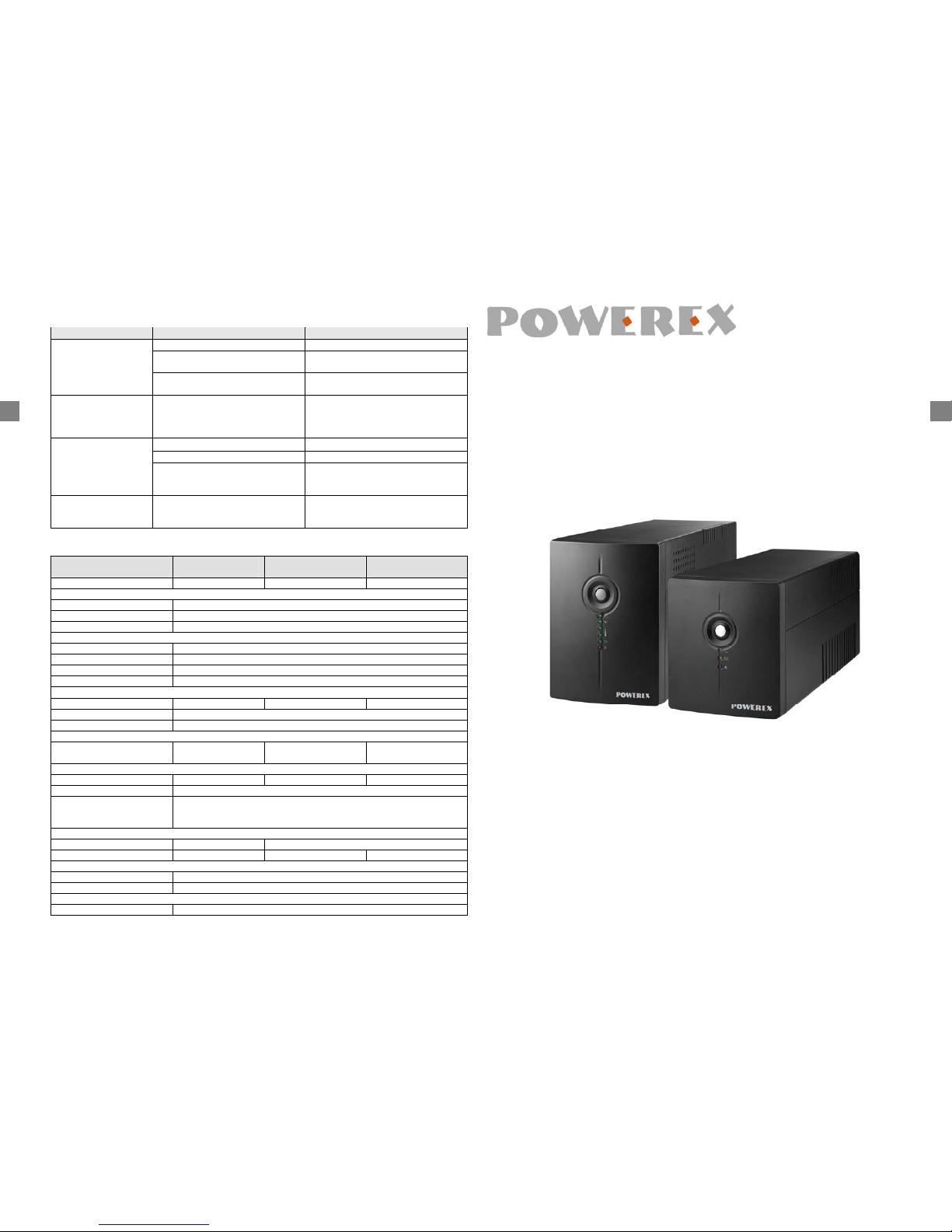

8. Specifications
Model Powerex VI 1000
LED
Powerex VI 1500
LED
Powerex VI 2000
LED
CAPACITY 1000 VA / 600 W 1500 VA / 900 W 2000 VA / 1200 W
INPUT
Voltage 220/230/240 VAC
Voltage Range 162~290 VAC
Frequency Range 50/60 Hz (Auto sensing)
OUTPUT
Voltage Regulation +/-10%
Frequency Range 50 or 60 Hz +/-1 Hz
Transfer Time Typical 2-6 ms, 10 ms max.
Waveform Simulated Sine Wave
BATTERY
Type & Number 12 V/7 AH x 2 12 V/9 AH x 2 12 V/9 AH x 2
Charging Time 4-6 hours recover to 90% capacity
Protection Overload, discharge and overcharge protection
BACKUP TIME
Load w/ 2 PC & 2 17’’
Monitor (est. 240W)
11 mins 18 mins 20 mins
INTERFACE
Output Receptacle Schuko x 4 Schuko x4 Schuko x4
USB Port 1
Telephone /Fax /Modem
/Network Surge
Suppression Port
2 (IN and OUT)
PHYSICAL
Dimension (DxWxH) 350x146x160 mm 397x146x205 mm
Net Weight (kgs) 8.0 11.1 11.5
ENVIRONMENT
Humidity 0-90 % RH @ 0-40° C (non-condensing)
Noise Level Less than 40 dB
MANAGEMENT
Via USB connection Supports Windows 2000/2003/XP/Vista/2008/7, Linux, Unix, & MAC
Источник бесперебойного питания (ИБП)
Линейно-интерактивный, серия PowerexVI 1000/1500/2000 LED
Краткое руководство
Благодарим за покупку ИБП Powerex
В целях правильной эксплуатации ИБП перед использованием устройства
внимательно прочтите данное руководство и храните его в надлежащем месте для
возможного дальнейшего использования.
GB RU
Page 5
ВАЖНЫЕ ЗАМЕЧАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ВНИМАНИЕ!
1. Во избежание риска поражения электрическ им током устройство должно устанавливаться в
закрытом помещении с контролируемой температурой и влажностью, без посторонних
токопроводящих материалов.
2. Для предотвращения опасности перегрева блока ИБП запрещается накрывать
вентиляционные отверстия прибора и подвергать устройство воздействию прямых солнечных
лучей, также нельзя устанавливать ИБП вблизи таких тепловыделяющих приборов, как
обогреватели
или печи.
3. Запрещается подключать к блоку ИБП не связанное с применением компь ютера оборудование,
например, медицинское оборудование, аппарты жизнеобеспечения, микроволновые печи или
пылесосы.
4. Не подсоединяйте к ИБП сетевой фильтр или ограничитель перенапряжения.
5. Не включайте вход ИБП к его собственному выходному разъему.
6. Не допускайте попадания внутрь ИБП жидкостей или инородных предметов
. Не ставьте на
блок ИБП или вблизи него напитки или другие емкости с жидкостью.
7. В случае аварийной ситуации необходимо нажать кнопку OFF (Выкл.) и отсоединить шнур
питания от источника переменного тока, чтобы обеспечить надежное отключение ИБП.
8. Перед чисткой прибора следует отключить его от сети переменного тока. При чистке
запрещается использовать жидкие или распыляемые моющие средства.
9. Запрещается открывать или разрушать аккумуляторную батарею(и).
10. Замену батарей
может производить только опытный персонал, при этом необходимо
соблюдать меры предосторожности. При замене батарей нужно менять одинаковое количе ст во
батарей. Сменные батареи должны быть одного и того же типа.
Не допускайте посторонних лиц к аккумуляторным батареям.
11. Не бросайте использованные батареи в огонь. Они могут взорваться. Жидкий электролит при
попадании на кожу
или в гла за может привести к травмам.
Меры безопасности при работе с аккумуляторными батареями.
1. Батарея может представлять опасность поражения электрическим током и может быть
источником сильного тока короткого замыкания. При замене батарей необходимо соблюдать
следующие меры предосторожности:
1) Снимайте часы, кол ьца или другие металлические предметы.
2) Используйте инструменты с изолированными ручками.
3) Используйте резиновые перчатки и ботинки.
4) Не кладите инструменты или металлические детали на аккумуляторные
батареи.
5) Перед подсоединением/отсоединением выводов батареи необходимо отключить зарядный
источник питания.
2. При отключении ИБП от питающей сети на выводах батареи все еще может присутствовать
опасное напряжение. Поэтому, если требуется провести техническое обслуживание внутри
блока ИБП, необходимо отключить питание от батареи на положительном и отрицательном
полюсе через быстрые соединители аккумуляторной батареи
.
3. Внутреннее напряжение батареи составляет 12В постоянного тока. Герметичная
свинцово-кислотная аккумуляторная батарея на 6 элементов.
Данное изделие соответствует нормам и правилам ЕС относительно техники
безопасности и охраны окружающей среды.
После истечения срока службы прибора рекомендуется отправить все возможные компоненты
на повторную переработку. Обычные и перезаряжаемые аккумуляторные батареи нельзя
утилизировать вместе с коммунально-бытовыми отходами! Следует отдать их на утилизацию в
ближайший пункт по повторной переработке продуктов. Совместными усилиями мы можем
помочь защите окружающей среды.
1. Введение
Серия Powerex VI LED – «интеллектуальный» и компа ктный линейно-интерактивный ИБП
(источник бесперебойного питания), который разработан для защиты вашего персонального
комп ьют ер а или чувствительного электронного оборудования от всех видов помех сети питания,
включая полный отказ источника питания. Прибор имеет множество функций, направленных на
продление срока службы и повышение надежности работы всего подключенного к ИБП
оборудования
.
2. Экологически чистая конструкция
ИБП Powerex VI серии 1000/1500/2000 LED включает режим переключения зарядки, который
предоставляет несколько преимуществ:
• Повышенная эффективность зарядки (свыше 80%), большее энергосбережение по
сравнению с обычными ИБП
• Батарее требуется только 4 часа до 90% уровня зарядки, что на 50% сокращает
время зарядки
• Меньшее тепловыделение во время зарядки батареи, чем продлевается срок
службы батареи.
• Повышенная надежность и
экономия средств.
3. Содержание упаковки
Внутри упаковки должны содержаться следующие наименования:
Блок ИБП USB кабель Адаптер питания (для VI 1500/2000 LED)
CD Краткое руководство
RU RU
Page 6
6 часа
4. Обзор продукта
Вид спереди:
VI 1000 LED VI 1500 / 2000 LED
Вид сзади:
VI 1000 LED VI 1500 / 2000 LED
5. Устан о в ка и начальный запуск
ПРИМЕЧАНИЕ: Перед установкой необходимо осмотреть прибор. Убедитес ь в отсу тствии
каких-либо повреждений на содержащихся в упаковке компонентах.
1) Условия размещения и хранения
Ус т а н овит е ИБП в защищенной зоне с достаточным потоком воздуха и свободной от
чрезмерного образования пыли. Блок ИБП нужно устанавливать на расстоянии не менее 20 см
относительно других устройств, чтобы избежать возникновения помех. ЗАПРЕЩАЕТСЯ
эксплуатировать ИБП, когда окружающая температура превышает 0-40° C, а величина
относительной влажности выше 90 %.
2) Подключение к сети электропитания и зарядка
Включите шнур питания переменного тока в настенную
розетку. Для получения наилучших результатов
рекомендуется перед первым использованием прибора
заряжать батарею не менее 4 часов. Прибор заряжает свою
батарею, когда он подключен к сети переменного тока.
3) Подключение нагрузки
Подсоедините линии нагрузок в выходные розетки на задней
панели ИБП. Включите выключатель питания на блоке ИБП, и подключенные к ИБП
устройства будут обеспечиваться соответствующей защитой.
Не подсоединяйте к ИБП сетевой фильтр или ограничитель перенапряжения.
4) Подключение модема или телефона для защиты от перенапряжения
Подсоедините одну модемную или телефонную линию в разъем с защитой от перенапряжения
“IN” на задней панели блока ИБП. Соедините выход “OUT” с компьютером при помощи
другого телефонного кабеля.
5) Подключение USB кабеля
Чтобы контролировать состояние ИБП, например, автоматическое отключение и запуск ИБП,
при помощи стандартного программного обеспечения, соедините ИБП и ПК при помощи
поставляемого USB кабеля.
6) Включение/выключение прибора
Включите ИБП, нажав на выключатель питания. Выключите ИБП, повторно нажав на
выключатель питания.
6. Звуковая аварийная сигнализация ИБП
•
При переключении ИБП с режима питания от сети на режим питания от батареи:
звуковой сигнал каждые 10 секунд
•
При низком заряде батареи: звуковой сигнал каждую секунду
•
При перегрузке ИБП: звуковой сигнал каждые 0,5 секунды
•
При неисправности батареи: звуковой сигнал каждые 2 секунды
•
Другая неисправность: непрерывный звуковой сигнал
7. Устан о в ка программного обеспечения на ПК
1) Для установки программного обеспечения View Powe r используйте CD и следуйте
инструкциям, выводимым на экран.
2) После успешной инсталляции программного обеспечения устанавливается связь с ИБП, и на
панели задач появляется оранжевая пиктограмма.
3) Чтобы использовать управляющую программу, дважды нажмите на пиктограмму (см. выше).
Можно задать расписание выключения/запуска ИБП и отслеживать состояние ИБП через ПК.
Подробные инструкции содержатся в файле руководства для ПО.
ЗАПРЕЩАЕТСЯ подключать к ИБП
лазерный принтер или сканер, так как
пусковой ток, генерируемый устройствами
с двигателями, может вызвать повреждение прибора.
X
Выходные розетки
Y
Вход питания переменного тока
Z предохранитель
[
Защита от перенапряжения телефона
или модема
\ USB порт
RU RU
Page 7
8. Устра н е н и е неисправностей
Для устранения мелких неисправностей следует использовать таблицу ниже.
Неисправность Возможная причина Способ устран ения
Низкий заряд батареи. Зарядите ИБП (время зарядки - не менее 6 часов).
Неисправность батареи. Замените батарею аналогичной (того же типа).
Отсутствует отображение
букв на передней панели
ИБП не включается. Повторно нажмите выключатель питания, чтобы
включить ИБП.
Непрерывный звуковой
сигнал при нормальном
сетевом питании.
Перегрузка ИБП. Сначала снимите нагрузку. Перед повторным
подключением оборудования проверьте, что
суммарная нагрузка соответствует величине
мощности ИБП, указанной в паспортных
данных.
Перегрузка ИБП. Снимите критическую нагрузку.
Слишком низкое напряжение батареи. Зарядите ИБП (время зарядки - не менее 6 часов).
При сбое сетевого питания
уменьша ется время работы
от батареи.
Батарея неисправна. Это может
случиться из-за высокой температуры
окружающей среды, или вследствие
неправильной эксплуатации батареи.
Замените батарею аналогичной (того же типа).
Сетевое питание исправно,
но ИБП работает в режиме
питания от батареи.
Ослаблен шнур питания. Отсоедините и заново подключите шнур питания
надлежащим образом.
9. Технические характеристики
Модель Powerex VI 1000 LED Powerex VI 1500 LED Powerex VI 2000 LED
МОЩНОСТЬ
1000 ВА / 600 Вт 1500 ВА / 900 Вт 2000 ВА / 1200 Вт
ВХОД
Напряжение 220~240 VAC (В переменного тока)
Диапазон напряжений 162~290 VAC (В переменного тока)
Диапазон частот 50/60Гц (Авто зондирования)
ВЫХОД
Регулирование напряжения +/-10%
Время переключения на
батарею
Обычно 2-6 мс, макс. 10 мс
Форма колебаний Имитируемое синусоидальное колебание
Защита Защита от коротко го замыкания и перегрузки
БАТАРЕЯ
Тип и кол иче ство 12 В/7 А*ч x 2 12 В/9 A*ч x 2 12 В/9 A*ч x 2
Время зарядки 4-6 часов до 90% мощности
Защита Перегрузка, разгрузку и перегрузку защиты
ВРЕМЯ РА БО Т Ы НА БАТАРЕЕ
Нагрузка: 2 ПК и 2 17’’
монитор (около 120Вт)
11 мин 18 мин 20 мин
ИНТЕРФЕЙС
Выходы Schuko x 4 Schuko x4 Schuko x4
USB Порт 1
Телефон / Факс / Модем /
Network Surge Suppression
Port
2 (Вход и Виход)
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ГxШxВ) 350x146x160 мм 397x146x205 мм
Вес нетто (кг) 8,0 11,1 11,5
Усл ови я работы
Влажность 0-90 % отн. влажности при темп. 0-40° C (без конденсации)
Уровень шума Менее 40 дБ
УПРАВЛЕНИЕ
Через USB порт Поддержка ОС Windows 2000/2003/XP/Vista/2008/7, Linux, Unix, MAC
RU RU
Loading...
