Power Dynamics PD781, PD782 User manual

UHF WIRELESS MICROPHONE

SYSTEMS

179.193 - PD781 Wireless Mic UHF 1x8Ch

179.196 - PD782 Wireless Mic UHF 2x8Ch

Instruction Manual

Gebruiksaanwijzing

Gebrauchsanleitung

Manual de instrucciones

Notice d’utilisation

V1.0

ENGLISH

Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the
unit. This would also invalid your warranty. The warranty is not applicable in case of accidents or damages
caused by inappropriate use or disrespect of the warnings contained in this manual. Power Dynamics cannot
be held responsible for personal injuries caused by a disrespect of the safety recommendations and warnings.
This is also applicable to all damages in whatever form.

Thanks for purchasing this product, please read this instruction carefully so that can understand how to operate the
product of style you bought correctly. Please store this instruction in a safe place after reading as a reference in the
future. This series of professional wireless microphone system used a super steady PLL-synthesized control
technique and match with the high efficient, low consumption discharging technique.

Warning

- Always read the manual before using the product.

- Keep the manual so every new user can read it before using the product.

- Always keep the packaging. When a malfunction occurs, please send it in the original packaging.

- Only for indoor use. Do not use in moistures places.

- Don’t expose to direct sunlight or heat sources. Don’t block ventilation openings.

- Don’t let small objects or fluids enter the housing. Don’t put candles on it. This may cause malfunction.

- Clean this unit with a dry cloth. Don’t use cleaning fluids or solvent.

- Unit contains no serviceable parts. Only the replacement parts named in this manual can be changed by the

user or servicing personnel.

- Never open the unit, service may only be done by qualified personnel.

- Never remove or place the mains plug in a socket with wet hands.

- Disconnect the unit from mains power before servicing.

- Condensation water can form while reusing, please let the unit reach the environmental temperature before

using it.

- Keep out of children’s reach.

- When the unit is damaged in a way that internal parts are visible. NEVER connect the unit to a mains socket

and NEVER switch the unit on. In this case, contact your supplier.

- When a lightning storm occurs, always disconnect this unit from the mains socket. Do the same when the unit
won’t or hasn’t be used for a long period of time.

- Using this unit might cause disturbance in insufficiently shielded equipment. This disturbance might cause
damage or accidents. Please check if there is any sensitive equipment in close proximity of the unit before
installing it.

Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your
local authorities or your dealer about the way to proceed. The specifications are typical. The actual values
can slightly change from one unit to the other. Specifications can be changed without prior notice.

This product is for license free use in all EU member states.

FRONT- AND BACKSIDE

179.193 PD781 Wireless Microphone UHF 1x8Ch 1 Microphone

179.196 PD782 Wireless Microphone UHF 2x8Ch 2 Microphone

1. Power switch to switch ON/OFF the system

2. Power indicator ON/OFF

3. LCD Information Display: Show the receiver frequency channel ect.

4. Down button: Sets channel data.

5. Up button: Sets channel data.

6. "AF" Audio level indicator: Indicate the wireless system audio signal level.

7. "RF" signal Indicator: Indicate when receive RF signal from transmitter.

8. Antenna.

9. XLR- connector balanced: Connect the audio cable from this jack to the input port of amplifier, mixer.

10. Volume knob

11. 1/4" Jack connector: Connect the audio cable from this jack to the input port of amplifier, mixer.

12. Power inlet, 12-15Vdc

HANDHELD TRANSMITTER

1. Grille: Protects the cartridge and help reducing the breath sounds and
wind noise.

2. LCD Information Display: Show the transmitter frequency channel ect.

3. Down button: Sets channel data.

4. Up button: Sets channel data.

5. Power ON/OFF and Audio Mute Switch.

6. Battery Cover: Open it to install the battery. remove batteries in case
of long time no use (prevent leakage).

BODYPACK TRANSMITTER (OPTIONAL)

1. Power ON/OFF and Audio mute switch.

2. Antenna: Transmit the RF signal of transmitter.

3. Belt Clip

4. Audio Input Jack: it is suitable for lavalier tie-clip or
headset system.

5. Low Battery Indicator: Red light glows when the
power is low and change the battery.

6. LCD Information Display: Show the transmitter
frequency channel ect.

7. Gain Adjusting Volume: Adjust the transmitter audio
input gain.

8. State Setting Switch: Set the using state of lavalier
tie-clip or headset system.

9. Up Function Button: Sets channel data.

10. Down Function Button: Sets channel data.

LAVALIER TIE-CLIP MICROPHONE

Connect the connecter of supplied lavalier microphone to the connecting jack of transmitter (Shown as below).
Set the transmitter work state in wireless lavalier system (8).

HEADSET MICROPHONE

Connect the connecter of supplied headset microphone to the connecting jack of transmitter (Shown as below).
Set the transmitter work state in wireless headset system (8).

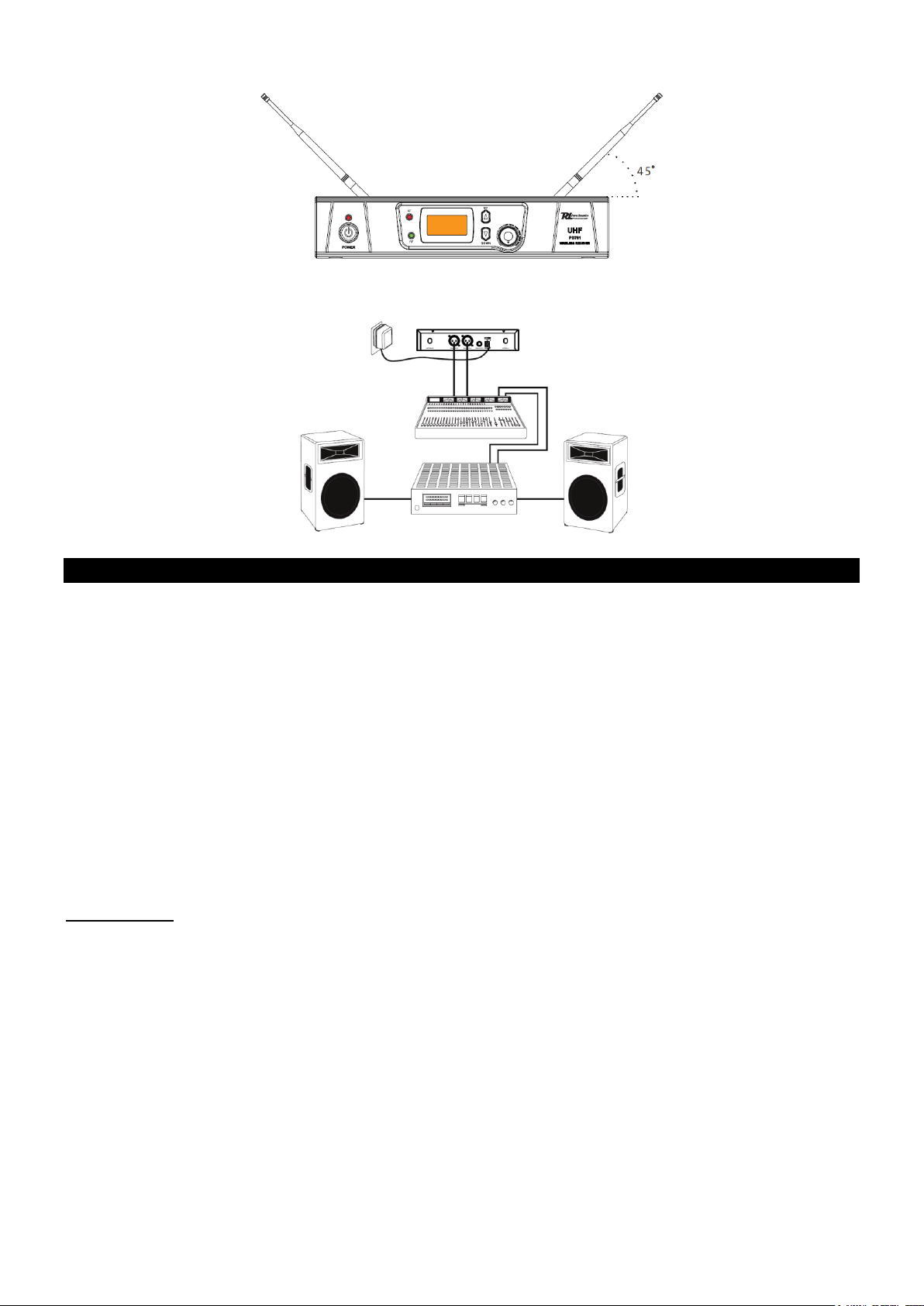

SYSTEM CONNECTIONS

1. Receiver power connection: Connect the AC adapter into the DC power connector on the back of the receiver.
Plug the AC adapter into a AC230V 50Hz outlet.

2. Antenna: Keep the position of antenna at a 45° angle from vertical. Shown as below.

3. Audio connection: Connect the audio cable from the audio output on the receiver to the input on your amplifier
equipment.

OPERATION

Turn off the system first, turn down the receivers volume to the minimum and then turn on the receiver, CPU
initializes, the LCD screen begins to display and the system reverts to the last shutdown’s state!

Tune to the desired frequency of the receiver and observe the RF- and AF signal level. If the signal level is
displayed it means the receiver has interference from other signals or noise. The system has a mute circuit to avoid
interference noise. If interfere with each other occurs it is recommended to use other frequencies.
If the system is turned on look at the transmitter and receiver’s frequency.

Then the receiver display shows RF signal level value, the antenna status will display antenna A or B. Adjust the
volume to the desired level.

Volume adjustment

Adjust the receiver’s volume to the 12 o’clock position, then adjust the volume of the amplifier or mixer to a desired

level. If the receiver volume has been adjusted too loud the amplifier will produce a saturated distortion which will
blow the amplifier or/and the loudspeaker(s)!

Best acoustics:

1. You should always see the receiver antenna from your transmitter location.

2. The distance between transmitter and receiver should be as short as possible.

3. If the receiver has two antennas, they should be adjusted 45° with a vertical line.

4. Keep the antennas away from metal surfaces and shelter.

5. Let the antennas not contact or cross each other.

6. Before using the system during the presence of public do a test to find out where the “dead spots” are.
Avoid these spots when operational.

TROUBLESHOOTING

PROBLEM

INDICATOR

SOLUTION

No sound

Red transmitter indicator is not flash

Slide transmitter POWER ON/OFF
switch to ON position. Make sure
battery is inserted properly, observing
battery (+ / -). If battery is inserted
properly, replace with fresh battery.

No sound

Red transmitter indicator is flash.

Slide transmitter MUTE/ON switch to
ON position.

No sound

Red receiver indicator POWER light
off.

Make sure AC adapter is securely
plugged into electrical outlet and into
DC input connector.
Make sure AC electrical outlet works
and supplies proper voltage.

No sound

Receiver signal indicators A/B lights
glowing.

Turn up receiver volume control.
Confirm that the output connections
from the receiver to the external
equipment are secure.

No sound

Receiver signal indicators A/B lights
off. Transmitter and receiver POWER
light glowing.

Confirm transmitters and receivers
frequencies match. Move transmitter
closer to receiver.

Sound level differs from level of
a cabled instrument.

Receiver signal indicators A/B lights
glowing.

Adjust transmitter gain level to
compessary.
Adjust receiver volume as necessary.

Distortion level increases
gradually

Receiver signal indicators A/B lights
and transmitter LOW BATTERY light
glowing

Replace transmitter battery

Bursts of noise or other audible
radio signals present.

Signal indicators A/B/ lights on.

Identify potential sources of
interferences (other RF-sources) and
turn off, remove or use a wireless
system operating on a different
frequency.

Momentary loss of sound as
transmitter is moved around
performing area.

Receiver signal indicator A/B lights of
when sound is lost

Reposition receiver and perform walk­through test again. If audio dropouts

persist, mark “dead” spots and avoid

them during performance.

PF781

PD782

Ref.nr:

179.193

179.196

Frequency range

863-865Mhz

863-865Mhz

Frequency response

50Hz-18kHz

50Hz-18kHz

Signal/Noise ratio

> 105dB

> 105dB

Class

1

1

Rated voltage

AC220~240V 50Hz

AC220~240V 50Hz

Adapter

13-15V DC / 500mA

13-15V DC / 500mA

Dimensions per unit

215 x 170 x 50 mm

215 x 170 x 50 mm

Handheld PDM3

Bodypack PDB3

(OPTIONAL)

Ref.nr:

179.193H

179.200

Frequency range

863-865Mhz

863-865Mhz

Battery

2x 1.5V AA Battery

2x 1.5V AA Battery

RF output

>10dBm

>10dBm

Class

1

1

Dimensions per unit

238 x 50 x 50 mm

100 x 65 x 30 mm

TECHNICAL SPECIFICATION

Class I product for use in Frequency band 863-865MHz.
The specifications are typical. The actual values can slightly change from one unit to the other. Specifications can be changed without prior

notice.

NEDERLANDS

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet
eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en
beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het niet in acht nemen van de waarschuwingen in het
algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in
geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt
ook voor gevolgschade in welke vorm dan ook.

Hartelijk dank voor de aanschaf van deze Power Dynamics draadloze microfoonset. Lees de gebruiksaanwijzing
aandachtig door alvorens het apparaat in bedrijf te stellen.

WAARSCHUWING

- Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.

- Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.

- Bewaar de verpakking zodat u, indien het apparaat defect is, deze in de originele verpakking kunt opsturen

om beschadigingen te voorkomen.

- Apparaat alleen binnenshuis en in niet vochtige ruimtes gebruiken.

- Toestel niet in de buurt van warmtebronnen en of in direct zonlicht gebruiken.

- Zorg ervoor dat er geen kleine objecten of vloeistof in het toestel kunnen binnendringen.

- Toestel alleen reinigen met een licht vochtige stofvrije doek, geen reinigingsmiddelen of oplosmiddelen

gebruiken!

- Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de
gebruiker vervangen of gerepareerd kunnen worden.

- Open nooit zelf het apparaat, laat reparaties over aan gekwalificeerd personeel.

- Verwijder of plaats de netvoeding nooit met natte handen respectievelijk uit en in het stopcontact.

- Voordat het apparaat gerepareerd of onderhouden wordt, dient deze eerst losgekoppeld te worden van de

netspanning.

- Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op omgevingstemperatuur
komen.

- Het apparaat buiten bereik van kinderen houden.

- Indien het apparaat dusdanig beschadigd is dat inwendige (onder)delen zichtbaar zijn, mag de stekker

NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit
geval contact op met uw leverancier.

- Bij onweer altijd de adapter uit het stopcontact halen, zo ook wanneer het apparaat voor langere tijd niet
wordt gebruikt.

- Door het gebruik van dit product kan de werking van onvoldoende afgeschermde of gevoelige
elektronische apparatuur worden verstoord. Deze storing kan tot ongelukken of beschadiging van uw
apparatuur leiden. Controleer daarom voor het inschakelen van dit apparaat of er geen apparatuur in de
nabije omgeving is die gevoelig kan zijn voor storingen.

Afgedankte artikelen !!

Raadpleeg eventueel www.nvmp.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische

apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze
daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook
afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Dit product mag vergunningsvrij worden gebruikt in alle landen van de EU.

VOOR- EN ACHTERPANEEL

179.193 PD781 Draadloze microfoon UHF 1x8 kanalen

179.196 PD782 Draadloze microfoon UHF 2x8 kanalen

1. Aan/Uit schakelaar

2. LED indicator voor aan/uit

3. LCD Scherm display, geeft frequentie, kanaal, RF signaal, audio signaal en antenne status weer.

4. Omhoog toets: Selecteren van het juiste kanaal

5. Omlaag toets: Selecteren van het juiste kanaal

6. “AF” geluidssterkte signaal, weergave sterk of zwak signaal.

7. “RF” ontvangst signaal, weergave sterk of zwak signaal.

8. Antenne

9. XLR connector gebalanceerd

10. Volumeregelaar

11. ¼” Jack connector gebalanceerd

12. 12-15Vdc aansluiting

HANDMICROFOON (ZENDER )

1. Microfoonkop: beschermt de cartridge en helpen verminderen
van de adem geluiden en windgeruis.

2. LCD Display

3. Omlaag toets: selecteer het juiste microfoon kanaal

4. Omhoog toets: selecteer het juiste microfoon kanaal

5. Aan/Uit schakelaar

6. Batterijvak, verwijder de batterijen bij langdurig niet gebruik
(voorkom lekkage).

BODYPACK TRANSMITTER (OPTIONEEL)

1. Aan/Uit en audio mute schakelaar.

2. Antenne

3. Draagclip tbv broekbevestiging

4. Microfoon ingang: geschikt voor zowel dasspeld- of
hoofdmicrofoon

5. Batterij indicator (Rood licht betekend lage batterij
spanning en vervang de batterij).

6. LCD Display

7. Gain instelbare volume regelaar

8. Keuzeschakelaar voor gebruik van dasspeld of
hoofdmicrofoon systeem.

9. Omhoog toets: selecteer het juiste microfoon kanaal

10. Omlaag toets: selecteer het juiste microfoon kanaal

DASSPELD MICROFOON

Sluit de connector van de meegeleverde lavalier microfoon aan op de aansluiting van aansluiting van de zender
(zoals hieronder afgebeeld). Stel de zender in op dasspeld microfoon (8).

HOOFDMICROFOON

Sluit de connector van de meegeleverde hoofdmicrofoon aan op de aansluiting van aansluiting van de zender
(zoals hieronder afgebeeld). Stel de zender in op hoofdmicrofoon (8).

SYSTEEM AANSLUITEN

1. Ontvanger aansluiten: Plug de connector van de adapter in op de achterkant van de ontvanger, vervolgens sluit
de adapter aan op een wandcontactdoos.

2. Antenne: Zorg ervoor dat de twee antennes onder een hoek van 45° worden gepositioneerd, zoals onderstaand
voorbeeld.

3. Audio aansluiting: Sluit de audiokabel aan op de uitgang van de ontvanger en op de ingang van uw
geluidsmengpaneel.

BEDIENING

Schakel het systeem UIT, draai het volume van de ontvanger naar een minimum en schakel het systeem weer in
en de CPU initialiseert, het LCD scherm licht op en het systeem komt terug in de status waarin het is afgesloten!

Zoek de gewenste frequentie op de ontvanger op en let op het RF- en AF signaalniveau. Als er een signaal in de
display verschijnt duidt dit op een interferentie van andere signalen of ruis. Het systeem beschikt over een mute
schakeling om de ruis uit te schakelen. Indien er sprake is van interferentie t.g.v. de andere microfoon zoek dan
voor deze microfoon een andere frequentie op.

Als het systeem is ingeschakeld controleer dan de frequenties van de zender en de ontvanger, als ze niet op
dezelfde frequenties werken is de zender niet aangepast aan de ontvanger. De display op de ontvanger laat de
waarde van het RF signaal zien, de antenne-status zal antenne A of B weergeven. Zet het volume op de gewenste
sterkte.

Volume regeling:

Zet het volume van de ontvanger in de 12-uurs positie (middenstand), zet dan het volume van de versterker of de
mixer op het gewenste niveau.
Als het volume van de ontvanger te hoog staat zal de versterker een vervormd signaal laten horen hetgeen een
defecte versterker en/of luidspreker(s) tot gevolg kan hebben!

Beste akoestiek:

1. U dient altijd de antenne van de ontvanger te kunnen zien vanaf uw zenderpositie.

2. De afstand tussen zender en ontvanger dient zo kort mogelijk te zijn.

3. Als de ontvanger twee antennes heeft, dienen ze onder 45° te worden gezet.

4. Houd de antennes verwijderd van metalen objecten.

5. De antennes mogen elkaar niet raken of elkaar kruisen.

6. Voordat u het systeem in het openbaar gebruikt doe dan eerst een test om uit te zoeken waar zich de
“dead spots” (plaatsen waar een slechte verbinding met de ontvanger plaats vindt) bevinden. Vermijd deze
plaatsen tijdens uw optreden.

PROBLEEM OPLOSSEN

PROBLEEM

INDICATOR

OPLOSSING

Geen geluid

Rode zender indicator knippert niet

Schuif de POWER ON / OFF­schakelaar naar ON van de zender.
Zorg ervoor dat de batterij correct is
geplaatst, controleer de polariteit van
de batterij (+ / -). Als batterij goed is
geplaatst, deze vervangen door
nieuwe batterij.

Geen geluid

Rode zender indicator knippert

Schuif de MUTE/ON naar de ON
positie van de zender.

Geen geluid

Rode indicator op de ontvanger
receiver POWER is uit.

Wees ervan overtuigt dat de AC
adapter goed is gemonteerd op de
ontvanger. Controleer of de adapter
is aangesloten op een
wandcontactdoos.
Controleer of de wandcontactdoos is
voorzien van de juiste spanning.

Geen geluid

Ontvanger signaalindicators A/B
lichten op.

Draai de volumeregelaar op de
ontvanger omhoog.
Controleer de bekabeling tussen de
ontvanger en externe
geluidsapparatuur.

Geen geluid

Ontvang signaalindicators A/B lichten
niet op. Zender en ontvanger
POWER indicator lichten wel op.

Controleer of de frequentie van de
ontvanger en zender gelijk zijn.
Houdt de zender dichter bij de
ontvanger.

Geluidsniveau verschilt van een
bekabeld instrument.

Ontvanger signaalindicators A/B
lichten op.

Stel de volumeregelaar opnieuw in.

Vervorming geluidsniveau stijgt
geleidelijk

Ontvanger signaalindicators A/B­verlichting en de zender LOW
BATTERY lichten op.

Vervang de batterijen van de zender.

Ruis en/of andere hoorbare
radiosignalen aanwezig.

Ontvanger signaalindicators A/B
lichten op.

Identificeren van potentiële bronnen
van storingen (andere RF-bronnen)
en deze uitschakelen of maak
gebruik van een andere frequentie.

Tijdelijk verlies van het geluid
als de zender door gebied
verplaatst.

Ontvanger signaalindicators A/B
gaan uit bij geen geluid.

Herpositioneren de ontvanger en het
opnieuw uitvoeren van een looptest.

Markeer de “dode” plekken en

vermijd deze gebieden tijdens de
uitvoering.

PF781

PD782

Ref.nr:

179.193

179.196

Frequentie band

863-865Mhz

863-865Mhz

Frequentie respons

50Hz-18kHz

50Hz-18kHz

S/R ratio

> 105dB

> 105dB

Klasse 1 1

Voltage

AC220~240V 50Hz

AC220~240V 50Hz

Adapter

13-15V DC / 500mA

13-15V DC / 500mA

Afmeting

215 x 170 x 50 mm

215 x 170 x 50 mm

Handheld PDM3

Bodypack PDB3

(OPTIONEEL)

Ref.nr:

179.193H

179.200

Frequentie band

863-865Mhz

863-865Mhz

Batterij

2x 1.5V AA Battery

2x 1.5V AA Battery

RF uitgang

>10dBm

>10dBm

Klasse 1 1

Afmeting

238 x 50 x 50 mm

100 x 65 x 30 mm

TECHNISCHE SPECIFICATIE

De specificaties en waarden kunnen enigszins afwijken zonder voorafgaande kennisgeving.
Klasse 1 toestel voor gebruik in de band 863-865MHz

DEUTSCH

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch
den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen
Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in
keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt
auch für Folgeschäden jeglicher Form.

Herzlichen Glückwunsch zum Kauf dieser drahtlosen Funkmikrofonanlage von Power Dynamics. Bitte lesen Sie
diese Anleitung sorgfältig vor der Inbetriebnahme durch.

SICHERHEITSVORSCHRIFTEN:

- Vor Inbetriebnahme die Anleitung durchlesen.

- Für spätere Bezugnahme aufbewahren.

- Verpackung aufbewahren, so dass jederzeit ein sicherer Transport gewährleistet ist.

- Nur für Innengebrauch in trockenen Räumen.

- Vor Hitze schützen.

- Keine Flüssigkeiten oder Gegenstände durch die Belüftungsschlitze dringen lassen.

- Das Gerät nur mit einem leicht angefeuchteten, fusselfreien Tuch abwischen. Keine

- Reinigungs- oder Lösungsmittel benutzen.

- Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführen lassen.

- Beim Abziehen des Steckers immer am Stecker ziehen, niemals an der Netzschnur.

- Bei Unwetter, sowie Nichtgebrauch das Netzgerät aus der Steckdose ziehen.

- Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben.

- Lassen Sie das Gerät erst auf Raumtemperatur kommen.

- Wenn das Gerät sichtbar beschädigt ist, darf es NICHT an eine Steckdose angeschlossen

- und NICHT eingeschaltet werden. Benachrichtigen sie in diesem Fall Power Dynamics

- Vor Kindern schützen.

- Stecker niemals mit nassen Händen anfassen.

- Vor Instandhaltungs- und Reparaturarbeiten erst den Stecker abziehen.

- Dieses Gerät kann bei empfindlichen oder ungenügend abgeschirmten Geräten Störungen

- verursachen, die zu Pannen führen können. Bevor Sie dieses Gerät benutzen,

- vergewissern Sie sich, dass sich in der näheren Umgebung keine Geräte befinden, die

- gestört werden könnten.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum
Schutze unserer Umwelt.

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und
bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge
gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Dieses Produkt darf in allen EU-Ländern anmeldefrei benutzt werden.

VORDER- UND RÜCKSEITE

179.193 PD781 UHF 1x8Ch éinem Hand-Funkmikrofon

179.196 PD782 UHF 2x8Ch zwei Hand-Funkmikrofone

1. Ein/Aus Schalter

2. LED Ein/Aus

3. LCD Schirm Display zeigt Frequenz, Kanal, RF-Signal, Audio-Signal und Antenne-Status an.

4. Nach unten Taste: Legt Kanaldaten.

5. Nach oben Taste: Legt Kanaldaten.

6. AF: AF-Signal Anziege stark oder schwach

7. RF: RF-Signal Anziege stark oder schwach

8. Antenne

9. XLR Symmetrischer Ausgänge

10. Lautstärkeregler

11. Ausgangsbuchse für beiden Kanäle

12. 12-15Vdc Eingangsbuchse

HAND-FUNKMIKROFON (SENDER )

1. Korb: Schützt die Patrone und helfen, die Verringerung der
Atemgeräusche und Windgeräusche.

2. LCD display

3. Nach unten Taste: Legt Kanaldaten.

4. Nach oben Taste: Legt Kanaldaten.

5. Ein/Aus Schalter

6. Batteriefach, Entfernen Sie die Batterien wenn das System lange
Zeit nicht verwendet wird (Auslaufen der Batterien)

BODYPACK TRANSMITTER (FAKULTATIV)

1. Ein/Aus Schalter und Tonstummschaltung

2. Antennen

3. Gürtelclip

4. Eingangsbuchse: geeignet für Lavalier Mikrofone /
Headset Mikrofon Systeme.

5. Batterieanzeige: Rotes leuchtet, wenn die Energie
niedrig ist und die Batterie wechseln.

6. LCD Schirm Display zeigt Frequenz, Kanal

7. Einstellen der Lautstärke: Stellen Sie die Sender­Audioeingangsverstärkung.

8. Lavalier/Headset Schalter

9. Up Function Button: Sets channel data.

10. Down Function Button: Sets channel data.

LAVALIER MIKROFONE

Verbinden Sie den Stecker des mitgelieferten Lavalier-Mikrofon in die Anschlussbuchse des Senders (Abbildung
unten). Stellen Sie den Sender in Lavalier-System (8).

HEADSET MIKROFON

Verbinden Sie den Stecker des mitgelieferten Headset-Mikrofon in die Anschlussbuchse des Senders (Abbildung

unten). Stellen Sie den Sender Arbeitsstatus in Headset-System (8).

SYSTEMANSCHLÜSSE

1. Empfängerstromanschluss : Schließen Sie das Netzteil an den Gleichstromanschluss auf der Rückseite des
Receivers. Stecken Sie das Netzteil in eine AC230V 50Hz Steckdose.

2. Antenne: Halten der Antennenposition in einem 45 ° Winkel von der Vertikalen. Wie unten gezeigt.

3. Audio-Anschluss: Schließen Sie das Audiokabel von den Audioausgang des Receivers mit dem Eingang des
Verstärkers Ausrüstung.

BEDIENUNG:

Schalten Sie das System Aus, drehen Sie die Lautstärke des Empfängers auf ein Minimum und schalten Sie das
System wieder ein und die CPU initialisiert, LCD schirm leuchtet und das System kehrt zurück in den Zustand
indem es geschlossen wurde!

Wählen Sie die gewünschte Empfänger Frequenz und beobachten Sie den HF-und AF-Signalpegel. Wenn ein
Signal erscheint auf dem Display wird eine Störung durch andere Signale oder Rauschen gezeigt. Das System
verfügt über eine Mute-Funktion um Rausch zu deaktivieren. Wenn es Störungen gibt durch das zweite Mikrofon,
dann müssen Sie für dieses Mikrofon eine andere Frequenz wählen. Wenn das System eingeschaltet ist,
überprüfen Sie die Frequenzen des Senders und des Empfängers, wenn sie nicht in der gleichen Frequenz
arbeiten ist der Sender nicht an den Empfänger angepasst. Das Display des Empfängers zeigt den Wert des HF­Signals und der Antennen-Status zeigt Antenne A oder B. Stellen Sie die Lautstärke auf die gewünschte Stärke.

Lautstärke Einstellung:

Stellen Sie die Lautstärke des Empfängers in der 12-Uhr-Position (Mittelstellung), drehen Sie die Lautstärke des
Verstärkers oder Mischpults auf das gewünschte Niveau. Wenn die Lautstärke des Empfängers zu hoch ist, ertönt
ein verzerrtes Signal aus dem Verstärker, ein fehlerhafter Verstärker und / oder Lautsprecher(s) können die Folge
sein!

Beste Akustik:

1. Sie sollten immer in der Lage sein die Antenne des Empfängers zu sehen von Ihrem Sender

2. Position gesehen.

3. Der Abstand zwischen Sender und Empfänger muss so klein wie möglich sein.

4. Wenn der Empfänger zwei Antennen hat, sollten sie unter 45° gebracht werden.

5. Halten Sie die Antennen entfernt von metallischen Gegenständen.

6. Die Antennen dürfen sich nicht berühren oder kreuzen.

7. Vor der Verwendung des Systems in der Öffentlichkeit machen Sie einen Test um herauszufinden, wo sich
die "dead spots" befinden (Plätze, wo eine schlechte Verbindung mit dem Empfänger stattfindet).
Vermeiden Sie diese Plätze während Ihres Auftritts.

FEHLERSUCHE

PROBLEM

ANZEIGE

LÖSUNG

Kein Ton

Red Senderindikator leuchtet nicht

POWER ON/OFF-Schalter auf ON
stellen. Stellen Sie sicher, Akku
ordnungsgemäß eingesetzt,
beobachten Batterie (+ / -). Wenn die
Batterie richtig eingelegt ist, ersetzen
Sie sie durch neue Batterien.

Kein Ton

Red Senderindikator blinkt.

Schieben Sie den MUTE / ON­Schalter auf ON stellen.

Kein Ton

Red-Empfänger indikator POWER
nicht leuchtet.

Stellen Sie sicher, Netzteil richtig in
Steckdose und in die DC­Eingangsbuchse angeschlossen ist.
Stellen Sie sicher, AC Steckdose und
die richtige Spannung.

Kein Ton

Empfänger Signal indikator A/B
leuchten.

Drehen Sie den Lautstärkeregler am
Empfänger auf.
Überprüfen Sie die Verkabelung
zwischen dem Empfänger und externe
Ton Ausrüstung.

Kein Ton

Empfänger Signal indikator A/B nicht
leuchtet. Sender und Empfänger
POWER leuchten.

Überprüfen, die Frequenz des
Empfängers und des Senders sind die
gleichen.Behalten Sie den Sender
näher an den Empfänger.

Schallpegel unterscheidet sich
von Ebene eines Kabel­Instrument.

Empfänger Signal indikator A/B
leuchten.

Veränderung die Einstellung der
Sender Verstärkungspegel,
Verändert die Lautstärke Achse
notwendig werden

Verzerrung nimmt allmählich zu

Empfänger Signal indikator A/B und
Sender BATTERIE leuchten.

Neue Batterien ersetzen

Rauschen und / oder anderen
hörbaren Funksignale

Empfänger Signal indikator A/B
leuchten.

Identifizieren Sie potenzielle
Störquellen (andere Funkquellen) und
schalten Sie ihn aus oder verwenden
Sie eine andere Frequenz.

Kurzzeitiger Tonausfall wann
Sender durch das Gebiet
bewegt.

Empfänger Signal indikator A/B nicht
leuchtet Wenn Tonausfall.

Positionieren Sie den Empfänger ab
und führen Sie es einen Lauftest
Markieren Sie die "tote" Punkte und
bei der Ausführung dieser Bereiche zu
vermeiden.

PF781

PD782

Ref.nr:

179.193

179.196

Betriebsfrequenz

863-865Mhz

863-865Mhz

Freq Bereich

50Hz-18kHz

50Hz-18kHz

S/R Verhältnis

> 105dB

> 105dB

Klasse

1

1

Spannung

AC220~240V 50Hz

AC220~240V 50Hz

Adapter

13-15V DC / 500mA

13-15V DC / 500mA

Abmessungen pro Einheit

215 x 170 x 50 mm

215 x 170 x 50 mm

Hand-Funkmikrofon PDM3

Bodypack PDB3

Ref.nr:

179.193H

179.200

Betriebsfrequenz

863-865Mhz

863-865Mhz

Batterien

2x 1.5V AA Battery

2x 1.5V AA Battery

RF ausgang

>10dBm

>10dBm

Klasse

1

1

Abmessungen

238 x 50 x 50 mm

100 x 65 x 30 mm

TECHNISCHE DATEN

Die Angaben und Daten können ohne vorherige Ankündigung ändern.
Klasse I Geräte für Verwendung in Frequenzbereich 863-865MHz.

ESPANÕL

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta
manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del
aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento
de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

Gracias por adquirir este producto, por favor lea estas instrucciones con cuidado para que pueda entender cómo
operar el producto compró, correctamente. Por favor, guarde estas instrucciones en un lugar seguro después de
leer como referencia en el futuro. Esta serie de sistema de micrófono inalámbrico profesional utiliza una técnica de
control sintetizado PLL súper estable.

PRECAUCIÓN:

- Siempre lea el manual antes de utilizar el producto.

- Mantenga el manual para que cada nuevo usuario pueda leerlo antes de utilizar el producto.

- Conserve siempre el embalaje. Cuando se produce una avería, por favor envíela en el embalaje original.

- Sólo para uso en interiores. No utilizar en lugares con humedades.

- No exponer a la luz directa del sol o al calor. No bloquee las aberturas de ventilación.

- No permita que objetos pequeños o humedades entren en el interior. No ponga velas en él. Esto puede

ocasionar un mal funcionamiento.

- Limpie el aparato con un paño seco. No utilice líquidos de limpieza o disolventes.

- La unidad no contiene piezas reparables. Sólo las piezas de repuesto mencionadas en este manual se

pueden cambiar por el personal de los usuarios o de mantenimiento.

- No abra la unidad, el servicio sólo puede ser realizado por personal cualificado.

- No retire ni coloque el enchufe de alimentación en una toma de corriente con las manos mojadas.

- Desconecte el aparato de la red antes de dar servicio.

- Mantener fuera del alcance de los niños.

- Cuando la unidad se daña de una manera que las piezas internas son visibles. NUNCA conecte la unidad

a una toma de corriente y NUNCA encienda la unidad. En este caso, póngase en contacto con su
proveedor.

- Cuando se produce una tormenta eléctrica, desconecte siempre esta unidad de la toma de corriente. Haga
lo mismo cuando no quiere o no puede ha utilizado la unidad durante un largo período de tiempo.

- El uso de esta unidad podría causar perturbación en equipos insuficientemente protegidos. Esta
perturbación podría causar daños o accidentes. Por favor, compruebe si hay algún equipo sensible en las
proximidades de la unidad antes de instalarla.

Este producto es para uso libre de licencia en todos los estados miembros de la UE.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la
autoridad local en caso de duda.
Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin
previo aviso.

PANEL FRONTAL Y TRASERO

179.193 PD781 micrófono inalámbrico UHF 1x8Ch 1 Micrófono

179.196 PD782 micrófono inalámbrico UHF 2x8Ch 2 Micrófono

1. Interruptor de Encendido / Apagado del sistema

2. Indicador de alimentación: Indica ON / OFF

3. Pantalla LCD: Mostrar el canal de frecuencia del receptor ect.

4. Botón Abajo: Establece los datos del canal.

5. Botón Arriba: Establece los datos del canal.

6. "AF": Indique el nivel de la señal de audio del sistema inalámbrico.

7. "RF": Indica cuándo recibe la señal de RF desde el transmisor.

8. Antena

9. XLR conector balanceado: Conecte el cable de audio de esta salida a la entrada del amplificador, mezclar.

10. Control de volumen: Ajuste el volumen de salida del receptor.

11. 1/4 conector Jack: Conecte el cable de audio de esta salida a la entrada del amplificador, mezclador.

12. Entrada de alimentación, 12-15Vdc

TRANSMISOR DE MANO

1. Protege el cartucho y ayudar a reducir los ruidos respiratorios y el ruido
del viento.

2. Pantalla LCD: Muestra el canal de frecuencia del transmisor etc.

3. Botón Abajo: Establece los datos del canal.

4. Botón Arriba: Establece los datos del canal.

5. Power e interruptor de silencio de audio.

6. Tapa de la batería: Abra para instalar la batería. retire las baterías en
caso de mucho tiempo sin uso (evitar fugas).

TRANSMISOR DE BOLSILLO

1. Power ON/OFF y conmutador de audio.

2. Antena: Transmite la señal de RF del transmisor.

3. Clip de cinturón

4. Entrada jack de audio

5. Indicador de batería baja: La luz roja se enciende
cuando la batería es baja.

6. Display LCD: Muestra el canal de frecuencia del
transmisor etc.

7. Ajuste del volumen: Ajuste la ganancia de entrada de
audio del transmisor.

8. Estado del interruptor Marco: Establezca el uso de
estado de solapa tie-clip o sistema de auriculares.

9. Botón Arriba: Establece los datos del canal.

10. Botón Abajo: Establece los datos del canal.

CONEXIONES

1. Conexión de alimentación del receptor: Conecte el adaptador de CA al conector de alimentación de CC en la
parte posterior del receptor. Enchufe el adaptador de CA a una toma de AC230V 50Hz.

2. Antena: Mantenga la posición de la antena en un ángulo de 45 ° respecto a la vertical. Se muestra a
continuación..

3. Conexión de audio: Conecte el cable de audio de la salida del receptor a la entrada de su equipo amplificador

FUNCIONAMIENTO

PF781

PD782

Ref.nr:

179.193

179.196

Rango de frecuencia

863-865Mhz

863-865Mhz

Respuesta de
frecuencia

50Hz-18kHz

50Hz-18kHz

Relación señal / ruido

> 105dB

> 105dB

Tensión

AC220~240V 50Hz

AC220~240V 50Hz

Adaptador

13-15V DC / 500mA

13-15V DC / 500mA

Dimensiones unidad

215 x 170 x 50 mm

215 x 170 x 50 mm

De mano PDM3

Ref.nr:

179.193H

Rango de frecuencia

863-865Mhz

Bateria

2x 1.5V AA Battery

RF salida

>10dBm

Dimensiones unidad

238 x 50 x 50 mm

Apague el sistema primero, baje el volumen de los receptores al mínimo y luego encienda el receptor, CPU
inicializa, la pantalla LCD empieza a mostrar y el sistema regresa al estado de la última parada!

Sintonice la frecuencia deseada del receptor y observe el nivel de la señal de RF y AF. Si se muestra el nivel de la
señal significa que el receptor tiene la interferencia de otras señales o ruido. El sistema cuenta con un circuito de
silencio para evitar el ruido de interferencia. Si ocurre, se recomienda utilizar otras frecuencias.
Si el sistema está encendido mirar en el transmisor y la frecuencia del receptor..

A continuación, el visor del receptor muestra valor del nivel de señal de RF, el estado de la antena se mostrará
antena A o B. Ajuste el volumen al nivel deseado.

Ajuste de volumen
Ajuste el volumen del receptor a la posición de las 12 horas, ajustar el volumen del amplificador o mezclador a un
nivel deseado. Si el volumen del receptor se ha ajustado demasiado alto el amplificador producirá una distorsión
saturada que soplará el amplificador y / o el altavoz

Mejor acústica:

1. Usted siempre debe ver la antena del receptor desde la ubicación del transmisor.

2. La distancia entre el transmisor y el receptor debe ser tan corto como sea posible.

3. Si el receptor tiene dos antenas, deben ser ajustados 45 ° con una línea vertical.

4. Mantenga las antenas alejadas de superficies metálicas.

5. No deje que las antenas estén en contacto o se cruzan entre sí.

6. Antes de utilizar el sistema con público hacer una prueba para averiguar donde están los "puntos
muertos". Evite estos puntos cuando opere.

ESPECIFICACIONES TECNICAS

The specifications are typical. The actual values can slightly change from one unit to the other. Specifications can be changed without prior
notice.

SOLUCION DE PROBLEMAS

PROBLEMA

INDICADO

SOLUCION

Sin sonido

Indicador de transmisor rojo, no
parpadea

Deslice interruptor POWER ON / OFF
en la posición ON. Asegúrese de que
la batería se ha insertado
correctamente, la observación de la
batería (+ / -). Si la batería se ha
insertado correctamente, reemplace
con baterías nuevas.

Sin sonido

Indicador de transmisor rojo,
parpadea

Deslice botón MUTE / ON en la
posición ON.

Sin sonido

Indicador de POWER rojo, apagado

Asegúrese de que el adaptador de CA
esté conectado adecuadamente a una
toma de corriente y al conector de
entrada de CC.

Sin sonido

Indicadores de señal de las luces A /
B del receptor brillan

Suba el control de volumen del
receptor.
Confirme que las conexiones de salida
desde el receptor al equipo externo
son seguras.

Sin sonido

Luces de los indicadores de señal
del receptor A / B apagadas. Luz de
POWER del emisor y del receptor
brillan intensamente.

Confirme que coinciden las
frequencias de los transmisores t
receptors. Mueva el transmisor más
cerca del receptor.

Nivel de sonido es diferente al
nivel de un instrumento
cableado.

Indicadores de señal de las luces A /
B del receptor brillan.

Ajuste el nivel de ganancia del
transmisor para compensar. Ajuste el
volumen del receptor según sea
necesario.

El nivel de distorsión aumenta
gradualmente.

Indicadores de señal del receptor A /
B y luz de BATERIA BAJA del
transmisor brillan.

Reemplace la pila del transmisor

Ráfagas de ruido de otras
señales de radio audible
presentes.

Indicadores de señal A / B / luces
encendidas.

Identificar las posibles fuentes de
interferencias (otras fuentes-RF) y
apague, retire o utilice un sistema
inalámbrico que opera en una
frecuencia diferente.

Pérdida momentánea del sonido
cuando el emisor se mueve
alrededor de la zona de
ejecución.

Indicador de señal del receptor A / B
se apaga cuando se pierde el sonido

Vuelva a colocar el receptor y pruebe
el sistema de nuevo. Si las pérdidas
de sonido persisten, marque los
puntos "muertos" y evitelos durante la
actuación.

FRANÇAIS

N’essayez pas de réparer vous-même l’appareil. Vous perdriez tout droit à la garantie. Ne modifiez jamais l’appareil. •
Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si l’appareil est utilisé dans
un but autre que celui pour lequel il a été conçu, s’il n’est pas monté d’une manière sûre, s'il n'est pas correctement
branché ou utilisé ou s’il n’est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Nous vous remercions pour avoir acheté ce produit. Veuillez lire la présente notice avec attention pour bien vous
familiariser avec le fonctionnement de l’appareil. Conservez la notice pour pouvoir vous y reporter ultérieurement si
besoin. Cette série de systèmes de microphones sans fil utilise un système très efficace PLL, permettant une très
grande efficacité et une faible consommation.

Avertissement

- Lisez toujours la notice d’utilisation avant fonctionnement.

- Conservez la notice pour que tout prochain utilisateur puisse en prendre connaissance.

- Conservez toujours l’emballage d’origine. En cas de dysfonctionnement, renvoyez le produit avec son

emballage d’origine.

- Utilisez ce produit uniquement en intérieur, et dans des endroits non humides.

- N’exposez pas le produit à la lumière directe du soleil ou à des sources de chaleur. N’obturez pas les ouïes de

ventilation

- Ne faites pas tomber de petits objets ou du liquide dans le boîtier. Ne posez pas de bougies sur l’appareil,
cela pourrait causer des dysfonctionnements.

- Nettoyez l’appareil avec un tissu sec, n’utilisez pas de liquides de nettoyages ou solvants.

- Seuls les éléments notés dans la notice d’utilisation peuvent être remplacés par l’utilisateur ou un personnel

habilité.

- N’ouvrez jamais l’appareil, seul un personnel habilité peut le faire.

- Ne touchez jamais la prise secteur avec des mains mouillées.

- Débranchez toujours l’appareil du secteur avant toute réparation.

- De la condensation peut se former : laissez l’appareil atteindre la température ambiante avant toute utilisation.

- Conservez hors de la portée des enfants.

- En cas de dommages sur l’appareil et si l’intérieur est visible, ne branchez JAMAIS l’appareil à une prise

secteur et ne l’allumez JAMAIS. En cas de problème, contactez votre détaillant.

- En cas d’orage, débranchez votre appareil du secteur. Faites de même en cas de non utilisation prolongée.

- L’utilisation de cet appareil peut créer des perturbations dans un équipement insuffisamment blindé. Cela peut

engendrer des dommages ou accidents. Assurez-vous qu’il y a un équipement sensible à proximité de
l’appareil avant de l’utiliser.

Les produits électriques ne doivent pas être jetés dans la poubelle domestique. Déposez-les dans un
centre de recyclage. Demandez aux autorités ou à votre détaillant comment procéder. Les caractéristiques

sont spécifiques. Les valeurs actuelles peuvent varier légèrement d’un appareil à l’autre. Les

caractéristiques techniques peuvent être modifiées sans notice préalable.

Ce produit n’est pas soumis à déclaration dans l’U.E.

FACE AVANT ET FACE ARRIRE

179.193 PD781 Microphone sans fil UHF 1x8Ch 1 Microphone

179.196 PD782 Microphone sans fil UHF 2x8Ch 2 Microphones

1. Interrupteur Power ON/OFF pour allumer le système

2. LED témoin de fonctionnement ON/OFF

3. Affichage LCD : indique le canal de la fréquence du récepteur.

4. Touche Down : réglage des données de canal.

5. Touche Up : réglage des données de canal.

6. LED "AF" niveau audio : indique le niveau du signal audio du système.

7. LED “RF“ : signale que le signal RF est reçu de l’émetteur

8. Antenne.

9. Prise XLR symétrique : reliez le cordon audio via cette prise à l’entrée d’une table de mixage ou d’un
amplificateur.

10. Bouton de réglage de volume

11. Prise jack 6,35 : reliez le cordon audio via cette prise à l’entrée d’une table de mixage ou d’un
amplificateur.

12. Entrée alimentation 12-15 VDC

EMETTEUR MICROPHONE MAIN

1. Grille : Protège la capsule et permet de diminuer les bruits de souffle.

2. Affichage LCD : indique le canal de la fréquence de transmission, etc.

3. Touche Down : Réglage des données de canal.

4. Touche Up : Réglage des données de canal.

5. Interrupteur Power ON/OFF et interrupteur Audio Mute.

6. Couvercle compartiment batterie : ouvrez-le pour installer la batterie.
Pensez à retirer la batterie en cas de non utilisation prolongée pour éviter
qu’elle ne coule.

EMETTEUR DE POCHE (OPTIONNEL)

1. Interrupteur Power ON/OFF et interrupteur Audio
mute.

2. Antenne : transmet le signal RF de l’émetteur.

3. Clip de ceinture

4. Entrée audio : pour le système micro serre-tête et le
micro cravate.

5. Témoin de batterie faible : Brille en rouge lorsque la
puissance est faible et qu’il faut remplacer la batterie.

6. Affichage LCD : indique le canal de la fréquence de
transmission, etc.

7. Réglage de volume : pour régler l’amplification
d’entrée audio de l’émetteur.

8. Interrupteur de réglage du mode de fonctionnement :
pour le serre-tête ou micro cravate.

9. Touche Up : Réglage des données de canal.

10. Touche Down : Réglage des données de canal.

MICROPHONE CRAVATE

Reliez la fiche du microphone cravate livré à la prise de l’émetteur (voir ci-dessous).
Mettez l’émetteur en fonction dans le système cravate (8).

MICROPHONE SERRE-TETE

Reliez la fiche du microphone serre-tête livré à la prise de l’émetteur (voir ci-dessous).
Mettez l’émetteur en fonction dans le système cravate (8).

BRANCHEMENTS

1. Branchement alimentation récepteur : reliez le bloc secteur à la fiche DC à l’arrière du récepteur. Branchez le

bloc secteur à une prise 230 V~/ 50 Hz.

2. Antenne : Placez l’antenne à 45° de la verticale, voir schéma ci-dessous.

3. Branchements audio : reliez le cordon audio de la sortie audio du récepteur à l’entrée sur votre amplificateur.

FONCTIONNEMENT

Tout d’abord, éteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le
récepteur. L’affichage s’éclaire, le système se met sur le dernier mode de fonctionnement.

Réglez la fréquence souhaitée sur le récepteur et surveillez le niveau de signal RF et AF. Si le niveau de signal est

affiché, cela signifie que le récepteur reçoit des interférences d’autres signaux ou bruits. Le systèmes est doté d’un
circuit Mute pour éviter les interférences. En cas d’interférences, utilisez d’autres fréquences.
Si le système est allumé, surveillez la fréquence de l’émetteur et du récepteur.

Lorsque l’affichage du récepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B.

Réglez le volume au niveau souhaité.
Réglage volume

Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l’amplificateur ou de la table de mixage

au niveau souhaité. Si le volume du récepteur est réglé trop fort, l’amplificateur va produire des distorsions qui
pourraient endommager l’amplificateur et / ou les enceintes.

Pour un meilleur son :

7. Vous devez toujours voir l’antenne depuis l’emplacement de l’émetteur.

8. La distance entre l’émetteur et le récepteur doit être aussi faible que possible.

9. Si le récepteur a deux antennes, elles doivent être positionnées à 45° de la verticale.

10. Les antennes ne doivent pas être placées à côté de surfaces métalliques.

11. Les antennes ne doivent pas se toucher ni se croiser.

12. Avant d’utiliser le système en présence de public, faites un test pour trouver les “points morts”. Evitez ces
endroits lors du fonctionnement.

PROBLEMES

PROBLEME

INDICATOR

SOLUTION

Pas de son

La LED rouge de l’émetteur ne brille pas

Mettez l’interrupteur POWER ON/OFF sur

la position ON. Assurez-vous que la
batterie soit correctement placée,
respectez la polarité. Le cas échéant,
remplacez la batterie morte par une
batterie neuve.

Pas de son

La LED rouge de l’émetteur brille

Mettez l’interrupteur MUTE/ON sur ON.

Pas de son

La LED rouge POWER du récepteur ne
brille pas.

Assurez-vous que le bloc secteur est bien
branché dans la prise DC. Assurez-vous
que la tension d’alimentation délivrée soit
correcte.

Pas de son

Les LEDs de réception de signal A/B
s'allument.

Tournez le réglage de volume du
récepteur. Assurez-vous que les
branchements du récepteur avec
l’équipement externe sont bien faits.

Pas de son

Les LEDs A/B du récepteur ne brillent

pas. Le témoin POWER de l’émetteur et

du récepteur s'allume.

Assurez-vous que les fréquences des
émetteurs et récepteurs correspondent.
Déplacez l’émetteur près du récepteur.

Le niveau de son est différent du
niveau d’un instrument relié.

Les témoins A/B du récepteur s'allument.

Réglez le niveau de l’émetteur et le volume

du récepteur comme souhaité.

Le niveau de distorsion augmente
graduellement.

Les témoins A/B du récepteur et LOW

BATTERRY de l’émetteur s'allument.

Remplacez la batterie de l’émetteur.

Bruits, ronflements ou autres
signaux radio présents.

Les témoins A/B brillent.

Identifiez les sources possibles
d’interférences (autres sources RF) et
éteignez-les ou utilisez un système
fonctionnant sur une autre fréquence.

Perte momentanée de son lorsque
l'émetteur est déplacé dans la zone
d'utilisation

Les LEDS A/B du récepteur brillent en
cas de perte de signal

Repositionnez le récepteur et faites des
tests. Si les interférences audio persistent,
repérez les “endroits morts“ et évitez-les
pendant le fonctionnement.

PF781

PD782

Référence

179.193

179.196

Bande passante

863-865 MHz

863-865 MHz

Réponse en fréquence

50 Hz-18 kHz

50 Hz-18 kHz

Rapport signal/bruit

> 105 dB

> 105 dB

Classe 1 1

Alimentation

220~240 V~/50 Hz

220~240 V~/50 Hz

Bloc secteur

13-15V DC / 500 mA

13-15V DC / 500 mA

Dimensions / appareil

215 x 170 x 50 mm

215 x 170 x 50 mm

Micro main PDM3

pack PDB3 (OPTION)

Référence

179.193H

179.200

Bande passante

863-865 MHz

863-865 MHz

Batterie

2 x batterie 1,5 V type R6

2 x batterie 1,5 V type R6

Sortie RF

>10 dBm

>10 dBm

Classe 1 1

Dimensions / appareil

238 x 50 x 50 mm

100 x 65 x 30 mm

CARACTERISTIQUES TECHNIQUES

Classe I : produit utilisable dans la plage de fréquences 863-865MHz.
Données techniques spécifiques. Les valeurs mentionnées peuvent légèrement varier d’un appareil à l’autre. Données soumises à

modifications sans information préalable.

- R&TTE Declaration of Conformity

Importer: TRONIOS BV

Bedrijvenpark Twente 415

7602 KM - ALMELO
Tel : [phone]
Fax : [phone]

The Netherlands
Product number: 179.193; 179.196

Product Description: Power Dynamics PD781 Wirel.Micro UHF 1x8Ch 1 Micro
Power Dynamics PD782 Wirel.Micro UHF 2x8Ch 2 Micro

Regulatory Requirement: EN 60065 :2002+A1: 2006+A11 :2008
EN 301489-1 :2008-04
EN 301489-9 :2007-11
EN 300422-1 :2008-03
EN 300422-2 :2008-03
EN 62479 :2010
EN 301357-1 :2008-01
EN 301357-2 :2008-01

The product conforms to the essential requirements stated in Directives 2006/95 and
2004/108/EC and other relevant previsions of the R&TTE Directive (1999/5/EC).

ALMELO,
11-02-2015

Signed:
P.Feldman

Specifications and design are subject to change without prior notice..

www.tronios.com

Copyright © 2015 by TRONIOS the Netherlands

\
