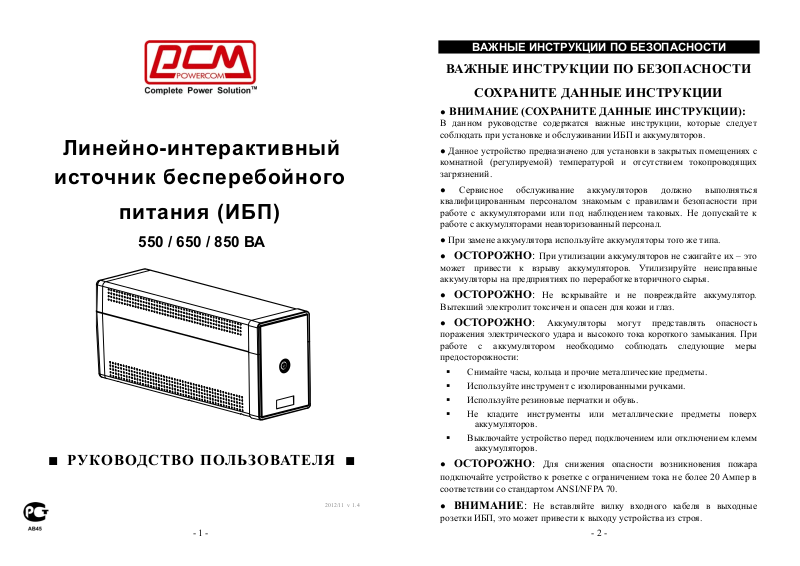

Page 1
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Линейно-интерактивный
источник бесперебойного
питания (ИБП)
550 / 650 / 850 ВА
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ■
■
- 1 -
2012/11 v 1.4
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ
● ВНИМАНИЕ (СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ):
В данном руководстве содержатся важные инструкции, которые следует
соблюдать при установке и обслуживании ИБП и аккумуляторов.
● Данное устройство предназначено для установки в закрытых помещениях с
комнатной (регулируемой) температурой и отсутствием токопроводящих
загрязнений.
● Сервисное обслуживание аккумуляторов должно выполняться
квалифицированным персоналом знакомым с правилами безопасности при
работе с аккумуляторами или под наблюдением таковых. Не допускайте к
работе с аккумуляторами неавторизованный персонал.
● При замене аккумулятора используйте аккумуляторы того же типа.
●
ОСТОРОЖНО: При утилизации аккумуляторов не сжигайте их – это
может привести к взрыву аккумуляторов. Утилизируйте неисправные
аккумуляторы на предприятиях по переработке вторичного сырья.
● ОСТОРОЖНО: Не вскрывайте и не повреждайте аккумулятор.
Вытекший электролит токсичен и опасен для кожи и глаз.
●
ОСТОРОЖНО: Аккумуляторы могут представлять опасность
поражения электрического удар а и высокого тока короткого замыкания. При
работе с аккумулятором необходимо соблюдать следующие меры
предосторожности:
Снимайте часы, кольца и прочие металлические предметы.
Используйте инструмент с изолированными ручками.
Используйте резиновые перчатки и обувь.
Не кладите инструменты или металлические предметы поверх
Выключайте устройство перед подключением или отключением клемм
●
ОСТОРОЖНО: Для снижения опасности возникновения пожара
подключайте устройство к розетке с ограничением тока не более 20 Ампер в
соответствии со стандартом ANSI/NFPA 70.
●
ВНИМАНИЕ: Не вставляйте вилку входного кабеля в выходные
розетки ИБП, это может привести к выходу устройства из строя.
аккумуляторов.
аккумуляторов.
- 2 -
Page 2
ВВЕДЕНИЕ
Пожалуйста, прочтите и сохраните данное руководство !
Благодарим Вас за выбор данного источника бесперебойного питания (ИБП). Он обеспечит
надежную защиту Вашего оборудования. В данном руководстве содержатся инструкции по
установке и эксплуатации ИБП, включая важные правила техники безопасности. При
возникновении проблем в процессе эксплуатации ИБП прежде чем обращаться в службу
технической поддержки, пожалуйста
, изучите данное руководство.
1. ОПИСАНИЕ УСТРОЙСТВА
Лицевая панель
1. Кнопка включения / выключения / запуск теста / отключение звука
1.1 Вне зависимости от наличия питания в электросети при нажатии кнопки «1» ИБП включается
и подает электропитание на выходные розетки. Для выключения ИБП нажмите и удерживайте
кнопку «1» до прекращения звукового сигнала.
1.2 Если ИБП работает от электросети, кратковременное нажатие этой кнопки (
секунда) запускает режим самотестирования ИБП. В процессе самотестирования ИБП
кратковременно переходит на работу от аккумулятора. При необходимости замены аккумулятора
или неисправности зарядного устройства индикатор на кнопке будет постоянно мигать.
1.3 В режиме работы от аккумулятора кратковременное нажатие этой кнопки (примерно 1
секунда) отключает звуковой сигнал ИБП.
2. Индикатор работы от электросети (Зеленый
Индикатор загорается, когда напряжение электросети в норме.
3. Индикатор работы от аккумулятора (Желтый) (только для серии PTD-xxx)
Индикатор загорается при работе от аккумулятора.
4. Индикатор перегрузки (Красный) (только для серии PTD-xxx)
Индикатор загорается, когда суммарная мощность, потребляемая подключенным
оборудованием, превышает максимальную мощность ИБП.
5. Шкала уровня заряда аккумулятора (Зеленые) (только
Отображает уровень заряда аккумулятора. При необходимости замены аккумулятора или
неисправности зарядного устройства индикаторная шкала будет мигать.
) (только для серии PTD-xxx)
для серии PTD-xxx)
- 3 -
примерно 1
Задняя панель
1. Коммуникационный порт (только для моделей с индексом AP)
Обеспечивает соединение через USB-порт с программным обеспечением управления питанием
для операционных систем NOVELL, LINIX, UNIX, WINDOWS и других.
2. Защита телефонной /модемной линии (только для моделей с индексом AP)
Обеспечивает защиту от импульсов напряжения для телекоммуникационной линии.
3. Входной кабель электросети
Кабель электропитания для
убедитесь, что напряжение электросети соответствует номинальному напряжению ИБП.
Например, если номинальное напряжение ИБП 220В, то и электросеть должна быть 220В.
ВНИМАНИЕ:
повреждению ИБП !
4. Входной автоматический выключатель
Срабатывает если суммарная мощность, потребляемая подключенным оборудованием,
превышает максимальную мощность ИБП.
5. Выходные розетки с питанием от аккумулятора и защитой от импульсных помех
При наличии напряжения в электросети выходные розетки обеспечивают питание
подключенного оборудования
понижение напряжения электросети корректируются автоматическим стабилизатором
напряжения. Если напряжение электросети пропадает или выходит за пределы работы
стабилизатора напряжения, подключенное оборудование питается от внутреннего аккумулятора
ИБП.
6. Выходная розетка с защитой от импульсных помех
Выходная розетка, защищающая подключенное оборудование только от импульсных помех.
Не включайте входной кабель в выходные евророзетки, это может привести к
подключения к электросети. Перед подключением, пожалуйста,
через стабилизатор напряжения (AVR). Повышение или
2. УСТАНОВКА
2.1 Проверка
Проверьте ИБП сразу после получения. Упаковка пригодна для повторного использования,
сохраните ёе или утилизируйте в установленном порядке.
2.2 Подключение к электросети
Подключите входной кабель на задней панели ИБП к электросети. Перед подключением,
пожалуйста, убедитесь, что напряжение электросети соответствует номинальному напряжению
ИБП. Например, если номинальное напряжение ИБП 220В, то и электросеть должна быть 220В.
2.3 Подключение оборудования
Соедините кабель питания подключаемого оборудования с выходными розетками на задней
панели ИБП.
- 4 -
Page 3
3. ЭКСПЛУАТАЦИЯ
3.1 Включение в режиме “Green Mode” при работе от электросети
После подключения к электросети нажмите кнопку включения и удерживайте ее около 5 секунд
до двойного звукового сигнала и включения ИБП. После этого подключите защищаемое
оборудование (например, компьютер и монитор) к розеткам на задней панели ИБП. Для
сбережения электроэнергии будет активирован режим “Green mode” – автоматическое
отключение при отсутствии потребления мощности подключенным оборудованием (или низком
уровне
потребления) в режиме работы от электросети или от аккумулятора (примерно через 4
минуты по умолчанию). Для отключения режима Green Mode выключите ИБП и повторно
включите, удерживая кнопку включения около 5 секунд до тройного звукового сигнала.
ВНИМАНИЕ: Если активирован режим “Green mode” ИБП может автоматически
отключиться при работе от электросети при полностью заряженном аккумуляторе и
отсутствии потребления
ИБП нажмите кнопку включения еще раз.
В режиме работы от аккумулятора при активированном режиме “Green mode” ИБП
выключается автоматически. При восстановлении питания от электросети он снова
включится.
ПРЕДУПРЕЖДЕНИЕ: Не подключайте к ИБП лазерные принтеры, плоттеры и бытовые
нагревательные приборы. Они периодически потребляют значительно большую мощность,
чем
максимальная мощность ИБП, поэтому возможна перегрузка ИБП или даже выход его
из строя.
3.2 Включение без режима “Green Mode” при работе от электросети
После подключения к электросети нажмите кнопку включения и удерживайте ее менее 3 секунд
для включения ИБП. После этого подключите защищаемое оборудование (например, компьютер
и монитор) к розеткам на задней панели ИБП. При подключении оборудования с низкой
потребляемой мощностью рекомендуется включать ИБП без активации режима “Green Mode” во
избежание самопроизвольного отключения.
ВНИМАНИЕ: Если Вы хотите
повторно включите, удерживая кнопку около 5 секунд до двойного звукового сигнала.
3.3 Включение в режиме “Green Mode” при отсутствии электросети
Для включения ИБП при отсутствии питания от электросети с включенным режимом “Green
Mode” нажмите кнопку включения и удерживайте ее около 5 секунд до двойного звукового
сигнала. Для отключения режима Green Mode выключите ИБП и повторно включите, удерживая
кнопку включения около 5 секунд до тройного звукового сигнала.
3.4 Включение без режима “Green Mode” при отсутствии электросети
Для включения ИБП при отсутствии питания от электросети с отключенным режимом “Green
Mode” нажмите кнопку включения и удерживайте ее менее 3 секунд.
3.5 Выключение
Нажмите кнопку включения и удерживайте более 3 секунд до прекращения звукового сигнала и
отключения ИБП.
3.6 Отключение звука
Звуковой сигнал ИБП в режиме работы от аккумулятора может быть отключен
кратковременным нажатием кнопки включение (кроме режимов «низкий заряд аккумулятора»
или «перегрузка»).
3.7 Функция самотестирования
Для запуска самотестирования ИБП кратковременно нажмите кнопку включения при работе от
электросети.
электроэнергии подключенным оборудованием. Для включения
включить ИБП в режиме Green Mode, выключите его и
- 5 -
4. СИГНАЛИЗАЦИЯ
4.1 Режим работы от аккумулятора (редкий сигнал):
Когда ИБП работает от аккумулятора, раздается звуковой сигнал. Звуковой сигнал прекращается
при переходе в нормальный режим работы от электросети.
ПРЕДУПРЕЖДЕНИЕ: Звуковой сигнал работы от аккумулятора издается с
периодичностью раз в 2 секунды. Он может быть отключен через программное обеспечение
или кратковременным нажатием кнопки питания.
4.2 Низкий заряд аккумулятора (частный сигнал):
В режиме работы от аккумулятора, когда заряд снижается до низкого уровня (менее 30%)
издается частый звуковой сигнал, пока ИБП не отключиться из-за полной разрядке аккумулятора
или не вернется в нормальный режим работы от электросети.
ПРЕДУПРЕЖДЕНИЕ: Звуковой сигнал низкого заряда аккумулятора издается два раза в
секунду и не может быть отключен.
4.3 Перегрузка (непрерывный сигнал):
При возникновении перегрузки (суммарная мощность подключенного оборудования превышает
максимальную мощность ИБП) издается непрерывный звуковой сигнал. Для защиты устройства
и подключенного оборудования ИБП автоматически отключится. Пожалуйста, отключите от
ИБП менее важное оборудование для устранения причины перегрузки.
5. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И ИНТЕРФЕЙС. ПОРТ
5.1 Программное обеспечение
Программное обеспечение UPSMON (или другое программное обеспечение для ИБП) использует
для мониторинга стандартный интерфейс USB или RS-232. В случаи пропадания напряжения
электросети оно обеспечивает упорядоченное завершение работы компьютера. Кроме того,
одновременно обеспечивается мониторинг ИБП и отображение таких параметров как
напряжение, частота, уровень заряда аккумулятора и т.п. Доступно программное обеспечение для
следующих операционных систем
Linux и других. Более подробную информацию по совместимым операционным системам можно
получить у Вашего поставщика или на сайте www.pcm.ru
5.2 Интерфейсные комплекты
Для разных операционных систем существуют различные интерфейсные комплекты, для
мониторинга ИБП. В состав интерфейсного комплекта входит специальный кабель, необходимый
для преобразования сигналов ИБП в сигналы распознаваемые конкретной операционной
системой. Интерфейсный кабель подключается к коммуникационному порту на задней панели
ИБП, а со стороны компьютера может быть подключен к порту USB или последовательному
порту
. С подробными инструкциями по установке и информацией о дополнительных функциях
Вы можете ознакомиться в файле READ.ME.
5.3 Интерфейсный порт
Коммуникационный порт на задней панели ИБП предназначен для подключения к компьютеру.
Он позволяет компьютеру осуществлять мониторинг состояния ИБП и электросети, а в
отдельных случаях управлять ИБП. Основные функции управления включают перечисленные
ниже:
z Всплывающее информационное сообщение о нарушении электропитания
z Сохранение открытых файлов перед завершением работы системы
z Отключение ИБП
Windows 2000/XP/2003/2008/Vista/7 Server, Novell Netware,
- 6 -
Page 4
Для некоторых компьютеров могут потребоваться специальные соединители для подключения к
интерфейсному порту или специальное программное обеспечение. За информацией о различных
интерфейсных комплектах обращайтесь к Вашему поставщику или на сайт www.pcm.ru
ПРЕДУПРЕЖДЕНИЕ: Интерфейсный порт и возможность использования программного
обеспечения UPSMON доступны в моделях с индексом “AP” в конце. Последнюю версию
программного обеспечения UPSMON можно скачать с сайта www.pcm.ru
. Для подключения
к компьютеру может использоваться стандартный кабель RS-232 или USB в зависимости
от типа коммуникационного порта ИБП.
ПРИЛОЖЕНИЕ А ПОИСК НЕИСПРАВНОСТЕЙ
ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ
Недостаточно долгое нажатие
кнопки включения
ИБП не включается, индикатор не
загорается
Время работы от аккумулятора
равно 4 минутам
ИБП все время работает от
аккумулятора
Время работы от аккумулятора
слишком мало
Непрерывный звуковой сигнал Перегрузка
Напряжение аккумулятора менее
10 Вольт
Неисправность ИБП
Подключенное оборудование
потребляет менее 30 Ватт при
работе от аккумулятора
Напряжение входной электросети
слишком высокое/низкое или
отсутствует
Плохой контакт на входе
электросети
Неисправность ИБП
Аккумулятор заряжен не
полностью или неисправен
Неисправность ИБП
Нажмите кнопку включения
повторно
Зарядите ИБП в течение суток
Обратитесь в авторизованный
сервисный центр
Отключите режим “Green
Mode” (см. раздел 3)
Проверьте входное напряжение
электросети
Проверьте качество контакта
входного кабеля и состояние
автоматического выключателя
на задней панели ИБП
Обратитесь в авторизованный
сервисный центр
Зарядите ИБП в течение
24 часов
Обратитесь в авторизованный
сервисный центр
Отключите от ИБП менее
важное оборудование
ПРИЛОЖЕНИЕ В СПЕЦИФИКАЦИЯ
Модель (PTM/PTD-xxxx) 550 ВА 650 ВА 850 ВА
Мощность 330 Вт 390 Вт 510 Вт
Номинальное напряжение 220 В (140~300 В) Вход
Частота тока 50 или 60 Гц ± 10% (автоопределение)
- 7 -
Выход
Защита и
фильтрация
Аккумулятор
параметры
Сигналы
Интерфейс USB-порт (*только для
Окружающая
среда
Напряжение (от
аккумулятора)
Частота (от аккумулятора) 50 или 60 Гц ± 1%
Автоматическая регулировка
напряжения (AVR)
Время переключения на
аккумулятор
Защита от импульсов
напряжения
Вход ИБП Автоматический выключатель
Защита от перегрузки Автоматическое отключение ИБП при перегрузке 110% от
Защита телефонной/модемной
линии (для *AP моделей)
Защита от короткого
замыкания
Тип
Параметры аккумулятора
Типовое время перезарядки
Защита
Вес нетто, кг 6,1 6.4 7 Физические
Размеры (Ш*Г*В) 102*350*148 мм
Работа от аккумулятора Редко повторяющийся звуковой сигнал (1 раз в 2 секунды) в
Низкий заряд аккумулятора Часто повторяющийся звуковой сигнал (2 раза в секунду)
Перегрузка Непрерывный звуковой сигнал
моделей AP)
Условия работы Высота 2000 метров, влажность 0~95% без конденсации,
Акустический шум < 40 дБ (на расстоянии 1 метр от поверхности)
Условия хранения Высота до 15,000 метров
Ступенчатая аппроксимация синусоиды 220 В ± 5%
1 ступень понижения / 2 ступени повышения
4 миллисекунды (типовое)
460 Джоулей, 8/20 мкс
для защиты от перегрузки и короткого замыкания
номинальной мощности в течение 60 секунд и
Обеспечивает защиту от импульсов для одной линии
ИБП незамедлительно отключается или срабатывает
Свинцово-кислотный герметизированный необслуживаемый
течение первых 15 секунд, далее 1 раз в минуту
Отображение входного и выходного напряжения, уровня
заряда аккумулятора и нагрузки, расписание вкл/выкл ИБП
130% в течение 3 секунд
(2 провода) телефонного (RJ11) или
10BaseT сетевого (RJ45) кабеля
автоматический выключатель
12В / 7,2Ач 12В / 9Ач
6 часов (до 90% от полной ёмкости)
Защита от полного разряда
температура 0~40º C
©2012 Все права защищены. Все торговые марки являются собственностью их владельцев.
Спецификации могут быть изменены без уведомления. www.pcm.ru
- 8 -
Loading...
