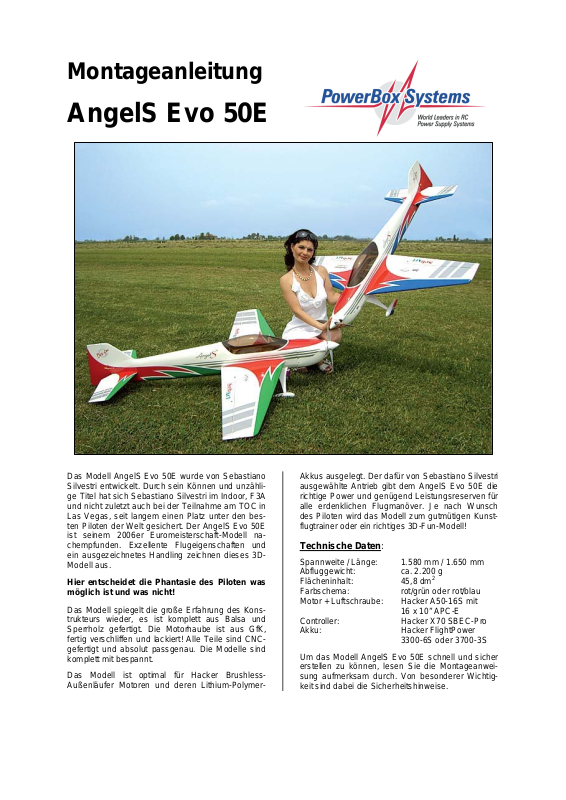

Montageanleitung
AngelS Evo 50E
Quelle: Sebart.it
Das Modell AngelS Evo 50E wurde von Sebastiano
Silvestri entwickelt. Durch sein Können und unzä hlige Titel hat sich Sebastiano Silvestri im Indoor, F3A
und nicht zuletzt auch bei der Teilnahm e am T OC in
Las Vegas, seit langem einen Platz unter den besten Piloten der Welt gesichert. Der AngelS Evo 50E
ist seinem 2006er Euromeisterschaft-Modell nachempfunden. Exzellente Flugeigenschaften und
ein ausgezeichnetes Handling zeichnen dieses 3DModell aus.
Hier entscheidet die Phantasie des Piloten was
möglich ist und was nicht!
Das Modell spiegelt die große Erfahrun g des Konstrukteurs wieder, es ist komplett aus Balsa und
Sperrholz gefertigt. Die Motorhaube ist aus GfK,
fertig verschliffen und lackiert! Alle Teile sind CNCgefertigt und absolut passgenau. Die Modelle sind
komplett mit bespannt.
Das Modell ist optimal für Hacker BrushlessAußenläufer Motoren und deren Lithium-Polymer-
Akkus ausgelegt. Der dafür von Sebastiano Silvestri
ausgewählte Antrieb gibt dem AngelS Evo 50E die
richtige Power und genügend Leistungsreserven für
alle erdenklichen Flugmanöver. Je nach Wunsch
des Piloten wird das Modell zum gutmütigen Kunstflugtrainer oder ein richtiges 3D-Fun-Modell!
Technische Daten:
Spannweite / Länge: 1.580 mm / 1.650 mm
Abfluggewicht: ca. 2.200 g
Flächeninhalt: 45,8 dm2
Farbschema: rot/grün oder rot/blau
Motor + Luftschraube: Hacker A50-16S mit
16 x 10” APC-E
Controller: Hacker X70 SBEC-Pro
Akku: Hacker FlightPower
Um das Modell AngelS Evo 50E schnell und sicher
erstellen zu können, lesen Sie die Montageanweisung aufmerksam durch. Von besonderer Wichtigkeit sind dabei die Sicherheitshinweise.
3300-6S oder 3700-3S
Montageanleitung AngelS Evo 50E
Inhaltsverzeichnis:
Kapitel Seite
1. Empfohlenes Zubehör 2
2. Benötigtes Werkzeug und Klebstoffe 2
3. Sicherheitshinweise 2
4. Haftungsausschluss 2
5. Hinweise zur Anleitung 3
6. Garantiebestimmungen 3
7. Abschnitt 1: Anbringen der Querruder 3
8. Abschnitt 2: Querruderservos und
-gestänge montieren 3
9. Abschnitt 3: Seitenruder und Spornrad
montieren 5
10. Abschnitt 4: Höhenleitwerk anbringen 6
11. Abschnitt 5: Höhenruderservo und
-gestänge montieren 7
12. Abschnitt 6: Seitenruderservo und
-gestänge montieren 8
13. Abschnitt 7: Hauptfahrwerk anbringen 9
14. Abschnitt 8: Elektromotor installieren 11
15. Abschnitt 9: Motorhaube anbringen 12
16. Abschnitt 10: RC-Installation 13
17. Tragflächen befestigen 13
18. Finish 13
19. Ruderwegeinstellungen 14
20. Dual-Rate- und Expo-Vorgaben 14
21. Mischereinstellungen 14
22. Schwerpunkteinstellung 14
23. Überprüfung der Empfangsanlage 14
1. Empfohlenes Zubehör
RC-Anlage
• Mikroprozessor - Fernlenkanlage mit mindes-
tens 4 Kanälen
• 2 identische leistungsfähige Digitalservos der
Standardgröße zur Querruderanlenkung
• 2 Digitalservos für Höhen- und Seitenruder-
anlenkung, in Standardgröße
• 4 Verlängerungskabel, jeweils 600 mm für
Höhen- und Seitenruder-, jeweils 100 mm für
die Querruderservos
Antriebsset
Um die volle Leistungsfähigkeit der Sukhoi 29S 30E
auszuschöpfen, empfehlen wir Ihnen folgende Antriebskomponenten, die auch vom Konstrukteur
ausdrücklich empfohlen werden.
• Motor: Hacker A50-16S
• Controller: Hacker X70 SBEC-Pro
• Luftschraube: 16 x 10“ APC-E Luftschraube
• Akku: FlightPower Evo 3300 mAh 6S für
grenzenlose 3-D-Flüge oder FlightPower
Evo 3700 mAh 6S für lange Flugzeiten
2. Benötigtes Werkzeug und Klebstoffe
Für die Erstellung des AngelS Evo 50E benötigen
Sie folgende Werkzeuge und Klebstoffe:
• Elektrische Minibohrmaschine
• Bohrer der Größe 1,5 mm; 2 mm und 3 mm
• Kreuzschlitzschraubendreher
• Klingenmesser
• Schleifpapier
• Abklebeband
• Folienbügeleisen
• 2 Sorten Sekundenkleber, dünnflüssig und
medium
3. Sicherheitshinweise
Flugmodelle sind kein Kinderspielzeug und gehöre n
nur in die Hände von verantwortungsvollen, umsichtig handelnden Personen. Ihr Bau und Betrieb erfordert technisches Verständnis, handwerkliche Sorgfalt und sicherheitsbewusstes Verhalten. Fehler
oder Unzulänglichkeiten beim Bauen oder beim
Fliegen können erhebliche Sach- oder Personenschäden zur Folge haben.
Technische Defekte oder fehlerhafte Montage können zum unverhofften Anlaufen der Motoren führen.
Davon können erhebliche Gefahren ausgehen.
Kommen Sie bei angeschlossenem Antriebsakku
niemals in den Gefährdungsbereich der Luftschraube. Achten Sie genau darauf, dass keine Gegenstände mit der sich drehenden Luftschraube in Berührung kommen. Da weder Hersteller noch der
Verkäufer einen Einfluss auf den ordnungsgemäßen
Bau und Betrieb des AngelS Evo 50E haben, wird
auf diese Gefahren hingewiesen und jegliche Haftung ausgeschlossen.
Beim Einsatz des Modells überfliegen Sie niemals
Personen. Gefährden Sie weder Menschen noch
Tiere. Vor dem Erstflug führen Sie unbedingt einen
Reichweitentest durch. Beachten Sie dabei die
Vorgaben des Herstellers Ihrer Fernsteuerung. Vor
und nach jedem Flugeinsatz überprüfen Sie den
AngelS Evo 50E auf Beschädigungen. Achten Sie
unbedingt darauf, dass nur ein intaktes Modell zum
Einsatz kommt. Für Schäden die aus Betrieb eines
Flugmodells entstehen muss der Halter haften.
Wir weisen deshalb ausdrücklich darauf hin, dass
es gesetzlich vorgeschrieben ist, für das Betreiben
eines Modellflugzeuges eine Haftpflichtversicherung
mit der festgesetzten Mindest-Deckungshöhe abgeschlossen zu haben. Am sichersten ist es, wenn Sie
Ihr Flugmodell in einem der Modellflugvereine betreiben, dann sind Sie automatisch in einem Verband versichert.
4. Haftungsausschluss
Da der Firma PowerBox-Systems sowohl eine Kontrolle der Handhabung, die Einhaltung der Montag eund Betriebshinweise, sowie der Einsatz des Modells und dessen Wartung nicht möglich ist, kann
von uns keinerlei Haftung für Verluste, Schäden
2
Montageanleitung AngelS Evo 50E
oder Kosten übernommen werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb des Modells ergeben kann, oder irgendwie
damit zusammenhängt, wird abgelehnt. Für Personenschäden, Sachschäden und deren Folgen, die
aus unserer Lieferung und Arbeit entstehen übernehmen wir keine Haftung.
Soweit gesetzlich zugelassen wird die Verpflichtung
zur Schadensersatzleistung, aus welchen Rechtsgründen auch immer, auf den Rechnungswert unseres an dem Ereignis unmittelbar betroffenen Produktes begrenzt. Dies gilt nicht, soweit wir nach
zwingenden gesetzlichen Vorschriften oder wegen
nachgewiesener grober Fahrlässigkeit unbeschränkt
haften müssen.
5. Hinweise zur Anleitung
Diese Anleitung ist in sinnvoll aufeinander folgende
Abschnitte eingeteilt. Die einzelnen Abschnitte sind
in logische Schritte unterteilt. Für eine reibungslose
Montage des AngelS Evo 50E, empfehlen wir Ihnen
die vorgegebene Reihenfolge einzuhalten. Nehmen
Sie sich Zeit für den Zusammenbau dieses ARFModells. Um so besser wird das Modell.
6. Gewährleistungsbestimmungen
Der Hersteller garantiert, dass der Bausatz der
AngelS Evo 50E vollständig und ohne Beschädigungen ausgeliefert wird. Beschädigungen die
durch die Versendung zum Endkunden erfolgen,
gehen nicht zu Lasten des Herstellers, sondern dem
Paketdienst. Bevor Sie mit dem Zusammenbau des
AngelS Evo 50E beginnen, prüfen Sie sämtliche
Komponenten auf evtl. Beschädigungen.
Sollte etwas beschädigt sein, dokumentieren Sie
dieses und reklamieren Sie die Beschädigun g beim
Zustelldienst.
7. Abschnitt 1: Anbringen der Querruder
Zunächst überprüfen Sie die Bespannung der Tragflächen. Sollten sich durch den Transport und die
sich daraus ergebenen klimatischen Veränderungen
kleine Falten gebildet haben, bügeln Sie diese mit
einem Folienbügeleisen glatt. Dabei gehen Sie
äußerst vor- und umsichtig an die Arbeit.
Schritt 1
:
Stecken Sie
die 4 Scharniere vom
Zubehör in die
Schlitze der
Querruder und
prüfen ihre
Position zur
Tragfläche.
Schritt 2:
Kleben Sie sorgfältig mit einigen Tropfen dünnflüs-
sigem Sekundenkleber jedes der vier Scharniere in
das Querruder.
Schritt 3
:
Kleben Sie sorgfältig mit dünnflüssigem Sekundenkleber jedes der vier Scharniere in die Tragfläche.
Gehen Sie umsichtig vor, damit kein Sekundenkleber die Oberfläche verunstaltet.
Schritt 4
:
Bewegen Sie das Ruderblatt einige Male auf und
ab, um eine sichere Bewegungsfreiheit zu gewährleisten.
Schritt 5
:
Wiederholen Sie die Schritte 1 bis 4 für die zweite
Flächenhälfte.
8. Abschnitt 2: Querruderservos und –ge stänge montieren
Schritt 1:
Legen Sie sich alle benötigten Komponenten, ein-
schließlich des nicht im Bausatz enthaltenen Servos, für die Montage bereit.
3
Montageanleitung AngelS Evo 50E
Fädeln Sie von der Wurzelrippe aus vorsichtig ein
biegsames Werkzeug zum Ausbruch für die Servoposition ein. Ziehen Sie das Servokabel nach außen
durch, wie es auf den Bildern dargestellt ist.
Schritt 2
:
Mit einem 1,5 mm Bohrer bringen Sie 4 Lö cher zur
Servobefestigung an. Danach montieren Sie das
Servo mit den beigefügten Schrauben in seiner
Halterung, benutzen Sie dazu einen Kreuzschlitzschraubendreher.
Die Bilder zeigen diese Arbeitsschritte
Schritt 3
:
An dieser
Stelle wird das
Servokabel
aus der Fläche geführt.
Kleben Sie mit Sekundenkleber mittlerer Viskosität
das GfK-Ruderhorn in die Querruderklappe.
4
Montageanleitung AngelS Evo 50E
Schritt 4:
Montieren Sie das Querrudergestänge, wie es das
Bild zeigt.
Schritt 5
Wiederholen Sie die Schritte 1 bis 5 für die andere
Tragflächenhälfte.
9. Abschnitt 3: Seitenruder und Spornrad
Schritt 1:
:
montieren
danlenkung
geklebt. Bringen Sie mit
einem scharfen Klingenmesser eine
Nut für den
Fahrwerks-
draht in der
Seitenruder-
flosse an.
Schritt 3:
Montieren die
Komponenten
des Heck-
fahrwerks,
wie auf den
nächsten
Bildern dargestellt, mit
Hilfe einer
Flachzange.
Legen Sie alle Komponenten dieses Bauabschnittes
bereit.
Schritt 2
:
Bohren Sie 20
mm von der
Unterkante
ein Loch mit
einem 2 mm
Bohrer in das
Seitenruder.
In dieses
Loch wird der
Mitnehmer
der Spornra-
Das Heckrad sichern Sie mit dem beigefügten Stellring.
Schritt 4
:
Passen Sie
das Fahrwerk
am Rumpf an
und bohren
Sie mit einem
1,5 mm Bohrer zwei Löcher.
Mit den bei-
gefügten
Kreuzschlitz-
schrauben
befestigen
Sie das Heckrad am
Rumpf, wie in
der Abbildung
dargestellt.
5
Montageanleitung AngelS Evo 50E
Schritt 5:
Drücken Sie die drei Ruderscharniere in die Schlitze
des Seitenruders und verkleben Sie diese m it dünnflüssigem Sekundenkleber.
Schritt 6:
dem Höhenleitwerk.
Wenn alles
exakt ausgerichtet ist,
kleben Sie die
Scharniere in
den Ruderflächen fest, wie
es das Bild
zeigt. Gehen Sie vorsichtig mit dem Sekundenkleber um, damit die Folie nicht beschädigt wird.
Schritt 2
:
Danach stecken Sie das Seitenruder auf und verkleben mit wenig dünnflüssigem Sekundenkleber
die Scharniere am Ruderblatt.
Schritt 7
:
Abschließend bewegen Sie mehrfach das Seitenruderblatt hin und her.
10. Abschnitt 4: Höhenleitwerk anbringen
Schritt 1:
Stecken Sie
die vier Ru-
derscharniere
in die Schlitze
der Ruderflächen und
kontrollieren
Sie die richtige Position
gegenüber
Wie abgebildet, stecken Sie vorsichtig die Höhenruder durch den Schlitz im Rumpfheck.
6
Montageanleitung AngelS Evo 50E
Dann fädeln Sie das Höhenleitwerk vorsichtig ein
und richten es aus. Die beiden obigen Bilder zeigen
diese Arbeitsschritte.
Schritt 4:
In diesem Arbeitsschritt kleben Sie vorsichtig die
Scharniere im Leitwerk fest, benutzen Sie dazu
dünnflüssigen Sekundenkleber.
Schritt 5:
Stecken Sie das Kohlerohr zur Befestigung der
Tragfläche in den Rumpf und richten Sie das Höhenleitwerk genau parallel zum Rohr aus. Außerdem prüfen Sie die Abstände der Leitwerkskante zu
den Flächenenden, wie im Bild dargestellt.
Schritt 6:
Kleben Sie vorsichtig oben und unten das Höhen-
leitwerk mit dünnflüssigem Sekundenkleber fest.
11. Abschnitt 5: Höhenruderservo und –ge stänge montieren
Schritt 1:
Legen Sie sich die Komponenten für die Anlenk ung
des Höhenruders einschließlich einem Servoverlängungskabel bereit.
Schritt 2
:
Setzen Sie das Höhenruderservo in die entsprechende Öffnung der linken Rumpfwand.
7
Montageanleitung AngelS Evo 50E
Schritt 3
:
stänge montieren
Schritt 1:
Legen Sie sich die Komponenten für die Anlenk ung
des Seitenruders einschließlich einem Servoverlängungskabel bereit.
12. Abschnitt 6: Seitenruderservo und –ge-
Mit einem 1,5 mm Bohrer bringen Sie vier Löcher an
der richtigen Stelle an und verschrauben Sie das
Servo mit Hilfe der beigefügten Kreuzschlitzschrauben.
Schritt 4
:
Danach kleben Sie mit medium CA-Kleber das
Ruderhorn ein. Setzen Sie nur wenig Kleber ein,
damit das Ruder sich nicht mit dem Leitwerk verklebt. Danach bringen Sie das Höhenrudergestäng e
an, wie im nächsten Bild dargestellt.
Schritt 2
:
Setzen Sie das Seitenruderservo an die endspre-
chende Position im Rumpfinneren. Dazu bohren Sie
mit einem 1,5 mm Bohrer vier Löcher an der richtigen Position und verschrauben danach das Servo
mit den beigefügten vier Kreuzschlitzschrauben.
8
Montageanleitung AngelS Evo 50E
Schritt 3:
Danach kleben Sie mit medium Sekundenkleber
das Ruderhorn ein.
Schritt 4
:
Bereiten Sie
die beiden
Seilzüge für
die Anlenkung
des Seitenruders vor. Das
Bild zeigt
diesen Arbeitsschritt.
Fädeln Sie die
Seilzüge ein
und verquetschen Sie die
Enden sicher
in den Hülsen,
so dass die
Seile straff
gespannt sind.
Verfahren Sie
auf der anderen Seit genau
so.
So werden die
Seile am
Seitenruderservo eingehängt.
13. Abschnitt 7: Hauptfahrwerk anbringen
Schritt 1:
Sortieren Sie die Komponenten des Hauptfahrwerks, wie im obigen Bild dargestellt.
Schritt 2
:
Setzen Sie das Fahrwerk unter den Rumpf und
verschrauben Sie es mit dem Rumpf, benutzen Sie
dazu die beigefügten drei Schrauben.
Schritt 3:
Schleifen Sie
die Innenseite
der Radverkleidung mit
Schleifpapier
an. Platzieren
Sie das beigefügte Ver-
9
Montageanleitung AngelS Evo 50E
stärkungsbrettchen aus
Holz und
verkleben Sie
es mit medium
CA-Kleber.
Danach
durchbohren
Sie das Brettchen mit einem 3 mm
Bohrer, um die Radachse anbringen zu können.
Messen Sie das Bohrloch so aus, dass sich das
Rad genau in der Mitte der Öffnung befindet.
Schritt 4
:
Verschrauben Sie das Rad, wie es auf den beiden
folgenden Bildern gezeigt wird.
Die nebenund obenstehende Bilderfolge zeigt
diese Arbeitsschritte.
Schritt 5:
Richten Sie die Radverkleidung exakt aus und boh-
ren Sie mit einem 1,5 mm Bohrer ein Loch in die
Radkappe und sichern Sie die Radabdeckung gegen Verdrehen durch anbringen der beigefügten
Schraube.
Schritt 6
:
Danach passen Sie die Fahrwerksverkleidung an.
Prüfen Sie die genaue Ausrichtung des Fahrwerks
und der Verkleidung zum Rumpf.
Schritt 7:
Abschließend kleben Sie an den Fahrwerksbügel
ganz vorsichtig, mit wenig Sekundenkleber mittlerer
Viskosität, die Fahrwerksverkleidung an und drücken sie fest.
10
Montageanleitung AngelS Evo 50E
Die beiden
Bilder zeigen
diese Arbeitsschritte.
Schritt 8
Wiederholen Sie die Schritte 3 bis 7 für das andere
Fahrwerksbein.
14. Abschnitt 8: Elektromotor installieren
:
Die beste Motorisierung erhalten Sie mit dem angegebenen Hacker-Außenläufer und dem zugehörigen
Controller. Legen Sie sich alle Komponenten des
Antriebs zurecht, wie es das Bild zeigt.
Schritt 1
:
Passen Sie den Motor an und verschrauben ihn mit
den vier beigefügten Schrauben am Motorträger,
wie im folgenden Bild dargestellt.
Schritt 2
:
Platzieren Sie den Controller und bringen Sie den
Schalter an, wie in den beiden nächsten Bildern
dargestellt.
Schritt 3
:
Befestigen
Sie mit einigen Tropfen
medium CAKleber einen
Klettbandstreifen an
der abgebildeten Stelle
und drücken
ihn fest an.
Auf diesem
Streifen wird
der Akku, der
mit dem Ge-
genstück
ausgestattet
wird, befestigt. Die beiden Bilder
zeigen diese
Arbeiten.
Schritt 4
:
Bringen auf der Rumpfunterseite, wie im folgenden
Bild dargestellt, mit einem scharfen Messer Öffnun-
11
Montageanleitung AngelS Evo 50E
gen zum Austritt der Kühlluft an. Dieser Vorgang
muss durchgeführt werden, damit Motor und Akku
nicht überhitzen.
15. Abschnitt 9: Motorhaube anbringen
Schritt 1:
Schritt 2:
Schieben Sie die Motorhaube auf den Flugzeug-
rumpf und installieren Sie die Spinnerrückseitenplatte. Platzieren und halten Sie die Haube
so, dass sich rundherum gleichmäßig ein 3 mm
Spalt zwischen der Platte des Spinners und der
Haube ergibt. Auf dem Klebeband sehen sie die
Markierungen für die Schrauben. Bohren Sie die
Löcher mit einem 1,5 mm Bohrer.
Schritt 3
:
Befestigen Sie die Motorhaube mit Hilfe der beigefügten Schrauben.
Benutzen Sie ein Stück Klebeband an der Stelle, wo
Sie die Bohrungen anzeichnen wollen, um die Haube zu befestigen. Markieren Sie die Positionen wie
auf den Bildern zu sehen.
Führen Sie diesen Schritt sehr genau durch, damit
die Haube später ganz exakt sitzt.
12
Schritt 4
:
Montageanleitung AngelS Evo 50E
Bringen Sie vorsichtig die Luftschraube und den
Spinner an, wie in den beiden Bildern dargestellt.
16. Abschnitt 10: RC-Installation
Bauen Sie den Empfänger ein und schließen Sie die
Servos über entsprechende Verlängerungskabel an.
befestigen Sie den Akku, wie im folgenden Bild
dargestellt.
17. Tragflächen befestigen
Schieben Sie die beiden Tragflächen auf das Steckungsrohr, so dass die Befestigungslaschen und
die Stifte zur Sicherung in die entsprechenden Ausbrüche im Rumpf eingreifen. Danach können Sie die
Flächen mit Hilfe der beiden mitgelieferten Nylonschrauben befestigen.
18. Finish
Bringen Sie die Bilder des Decorbogens, wie auf
den Bildern zu erkennen an.
13
Montageanleitung AngelS Evo 50E
19. Ruderwegeinstellung
Bitte befolgen Sie genau den empfohlenen Werten
für die Ausschläge der Quer-, Höhen- und Seitenruderruder. Die Angel S Evo 50E lässt sich damit am
besten steuern.
Für die Querruder empfehlen wir folgende Werte:
Untere Werte: 20° oben / 20° unten Expo: 40%
3D Werte: 45° oben / 45° unten Expo: 80%
Für das Höhenruder empfehlen wir folgende Werte:
Untere Werte: 20° oben / 20° unten Expo: 20%
3D Werte: 45° oben / 45° unten Expo: 50%
Für das Seitenruder empfehlen wir folgende Werte:
Untere Werte: 30° links / 30° rechts Expo: 30%
3D Werte: 45° links / 45° rechts Expo: 60%
Bemerkung: Expo ist für JR-Anlagen (+), und für
Futaba-Anlagen (-).
20. Mischerprogrammierung
Für eine optimale Steuerung empfehlen wir Ihnen
die Programmierung eines linearen Mischers. Voraussetzung ist dafür ein entsprechender Sender.
Dabei werden die beiden Funktionen
Seitenruder -> Höhenruder (aufwärts)
gemischt. Bei einer Betätigung des Seitenruders
nach rechts oder links, schlägt dann das Höhenruder nach oben mit aus. Der Mischgrad sollte 6 %
betragen
D-86609 Donauwörth, im Juni 2007
Quelle: www.sebart.it (ENGLISH ASSEMBLY INSTRUCTION)
21. Dual-Rate- und Expo-Vorgaben
Wir empfehlen grundsätzlich den konsequenten
Einsatz der Dual-Rate Funktionen für die Ruder. So
erreichen Sie ein neutrales Flugverhalten. Für alle
normalen Flüge, einschließlich des Starts und der
Landung, benutzen Sie die untere Stufe mit den
kleinen Ruderausschlägen. Für 3-D-Flüge schalten
Sie auf die angegebenen großen Ruderausschläge
um.
Beachten Sie die Hinweise in der Anleitung Ihrer
Fernsteuerung. Programmieren Sie einen griffgünstigen Schalter.
22. Schwerpunkteinstellung
Die vom Konstrukteur als optimal erflogene
Schwerpunktlage liegt bei 145 mm hinter der Na-
senleiste, direkt am Rumpf gemessen.
Durch Verschieben des Antriebsakkus kann der
gewünschte Schwerpunkt auf einfache Art und
Weise eingestellt werden.
25. Überprüfung der Empfangsanlage
Bevor Sie mit der AngelS Evo 50E zu einem Flug
starten, stellen Sie bitte folgendes sicher:
1. Überprüfen Sie die Reichweite der Fernsteuerung. Beachten Sie die Hinweise des Herstellers der Anlage.
2. Kontrollieren Sie mehrfach, ob die Ruder in die
richtige Richtung ausschlagen.
3. Stellen Sie sicher, dass der Flugakku optimal
geladen ist.
Das Team der Firma PowerBox System GmbH
wünscht Ihnen viel Spaß und Erfolg mit Ihrem Angel
S 50E.
Irrtum und Änderungen vorbehalten
14
Loading...
