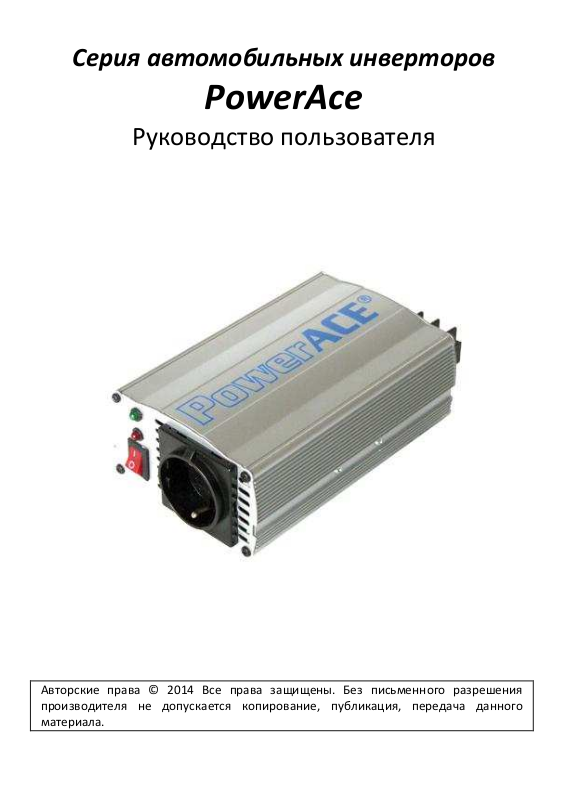

Серия автомобильных инверторов
PowerAce
Руководство пользователя
Авторские права © 2014 Все права защищены. Без письменного разрешения
производителя не допускается копирование, публикация, передача данного
материала.
Уважаемый покупатель!
Спасибо, что приобрели высоскокачественный цифровой инвертор PowerAce. Это
компактный и портативный инвертор, лидер на рынке высокочастотных
инверторов. Инвертор эффективно и надежно преобразует энергию таких часто
используемых в обиходе товаров как телевизоры, компьютеры и т. д, в постоянный
ток. Инвертор данной серии создан для долговечного использования. Перед
использованием данного инвертора, пожалуйста, прочтите внимательно
инструкцию и предупреждения.
Характеристики моделей:
Модель PI120W
Номинальная
120W 125W 120W 125W 300W 1000 W
USB
PI125W
USB
PID120
Digital
Display
+USB
PID125
Digital
Display
+USB
IN300U
+USB
IN1KU+
USB
мощность
Пиковая
240W 250W 240W 250W 600W 2000 W
мощность
Входящее
12V 12V 12V 12V 12V 12V
напряжение
Выходящее
напряжение
Частота 50/60
Форма
выходного
220~
240V AC
Гц ± 3
220~
240V AC
50/60
Гц ± 3
220~
240V AC
50/60
Гц ± 3
Модифицированная синусоида
220~
240V AC
50/60
Гц ± 3
220~
240V AC
50/60
Гц ± 3
220~
240V AC
50/60
Гц ± 3
напряжения
USB порт 5V 2.1A 2х5V 1A 5V 2.1A 2х5V 1A 5V
Размеры
(Д * Ш * В), см
14 *
7.75 *
4.8
16.5 * 8
* 4.4
14 *
7.75 *
4.8
16.5 * 8
* 4.4
500mA
16.7 *
10.2*
5.55
5V
500mA
26 * 15
*5.8
Защита от: низкого напряжения, перегрузки по току, перегрузки, перегрева,
короткого замыкания, обратной полярности, защита от
перенапряжений (IN300W+USB, IN1000W+USB)
Цифровой
нет нет есть есть нет нет
дисплей
Предупреждение! Беречь от детей!
— Инвертор генерирует столько же переменного тока, что и обычная розетка.
Поэтому будьте также осторожны при его эксплуатации
— Не вставляйте посторонние объекты в инвертор
— Не используйте в воде и в других жидкостях
— Ни при каких обстоятельствах не соединяйте инвертор с электрической розеткой
Меры предосторожности
— если устройство подключено на прямую к аккумулятору или аналогичным
устройствам, пожалуйста, проверьте правильность подсоединен ия проводов
— убедитесь, что напряжение входящего тока не превышает 15В
— регулярно проверяйте надежность соединений
— ослабленные соединения могут генерировать тепло или привести
к повреждениям инвертора или источника питания
— неправильное использование инвертора может привести к травмам
— Поверхность инвертора нагревается до 60° С в ходе длительной эксплуатации
— Поддерживайте как минимум 5 см воздушный зазор со всех сторон инвертора
— Во время использования избегайте соприкосновения с инвертором материалов,
которые могут
стать причиной нагревания.
Предупреждение! Взрывоопасен.
— Не используйте инвертор вблизи взрывоопасных веществ
— Так же не используйте в автомобилях с наличием свинцово-кислотных
аккумуляторов
Данные аккумуляторы не отличаются герметичностью, и выход взрывоопасных
газов водорода может быть причиной появления взрывоопасных искр в
электрическом соединении.
Условия хранения
— Для долговечного использования храните инвертор в чистом, свободном от
пыли и грязи виде, а также в сухом, прохладном месте, с хорошей вентиляцией.
Соединение с помощью аккумулятора
— Рекомендуется включать двигатель каждые 15 минут в течение каждого часа во
избежание разрядки аккумулятора. Инвертор работает как при движении двигателя, так и в состоянии покоя. Возможно, инвертор не будет рабо тать из-за падения
напряжения. При прекращении использования, отсоедините инвертор от аккумулятора.
Принцип работы
Инверторы работают в двух стадиях.
— Во время первой постоянный ток увеличивается c 12 В напряжения до 300 В.
Второй этап — преобразование напряжения постоянного тока в переменный.
Источник питания
— Источник питания должен быть обеспечен напряжением как минимум от 10,5 В
до максимальных 15,0 В и постоянным выходом напряжения.
— Источником питания может бы ть аккумулятор или любой другой источник
постоянного тока.
Подключение
— Распакуйте инвертор и убедитесь, что кнопка выключения в положении выкл.
— Вставьте штекер питания в розетку прикуривателя.
Внимание! Данное устройство можно подсоединять только к 12 В источнику
питания.
—Нажмите вкл., загорится зеленый световой индикатор, устройство используется
Индикатор погаснет, если напряжение упадет ниже 10 В, инвертор выключится.
Примечание
— Низкое напряжение аккумулятора – может повредить сам аккумулятор, но не
инвертор, так как он выключается автоматически
— Короткое замыкание
Если провода скрестились или произошло короткое замыкание, то, как правило,
причиной является сгорание предохранителя. Отсоедините устройство от инвертора
и замените предохранитель.
— Защита от перегрузки
Если входящее напряжение превышает 15 В постоянного тока, устройство
выключается автоматически
— Защита от перегрева
Если входящая температура 65°С возрастает, устройство выключится автоматически
Проблемы и их решения
— Некоторые индуктивные двигатели для включения инвертора требуют 2-3
попытки. Во время движения быстро и несколько раз включите и выключите
инвертор.
— Возможны помехи при воспроизведении музыки, несовпадение частот.
— При возникновении сложностей при просмотре ТВ, переместите инвертор,
кабель питания, и антенну так, что бы исчезли помехи изображения.
1. Низкое выходящее напряжение
Причина
— инвертор перегружен
— входящее напряжение менее 10 В
Устранение
— отсоедините устройство
— убедитесь, что входящее напряжение более 10,6 В
2. Низкая зарядка аккумулятора
Причина
— Плохое состояние аккумулятора
— Недостаточное питание или падение напряжения
Устранение
— Поменяйте аккумулятор
— Проверьте состояние прикуривателя, почистите или замените его
3. Отсутствует выходящее напряжение
Причина
— рабочая температура инвертора не соответствует норме (0°-40°)
— не хватает мощности в прикуривателе
— инвертор выключился автоматически от перегрева
— перегорел предохранитель
