REPAIR PARTS/PIÈCES DE RECHANGE

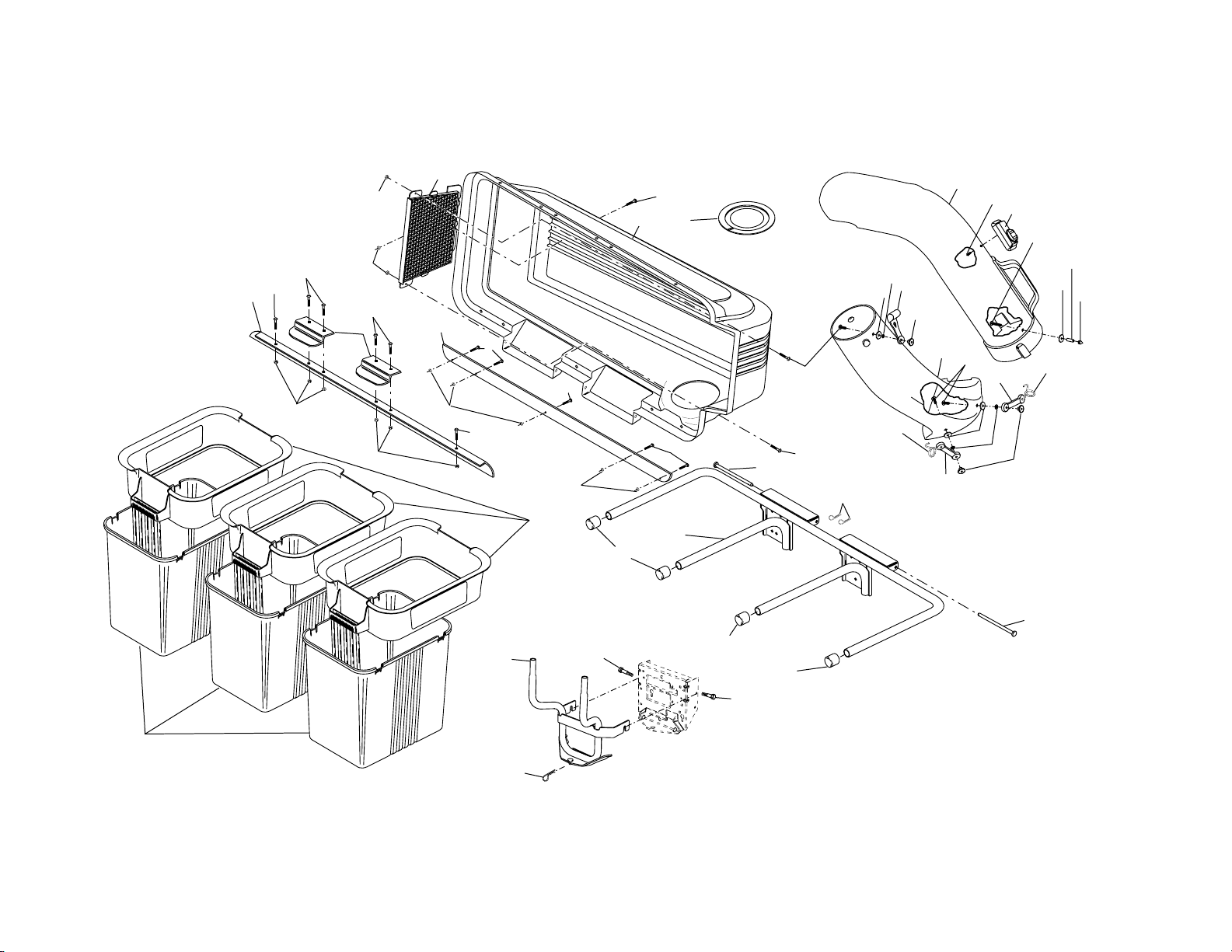

GRASS CATCHER - - MODEL NUMBER LTB48A / RAMASSE-HERBE - - NUMÉRO DE MODÈLE LTB48A
PRODUCT NUMBER 964 77 62-00 / NUMÉRO DE PRODUIT 964 77 62-00
