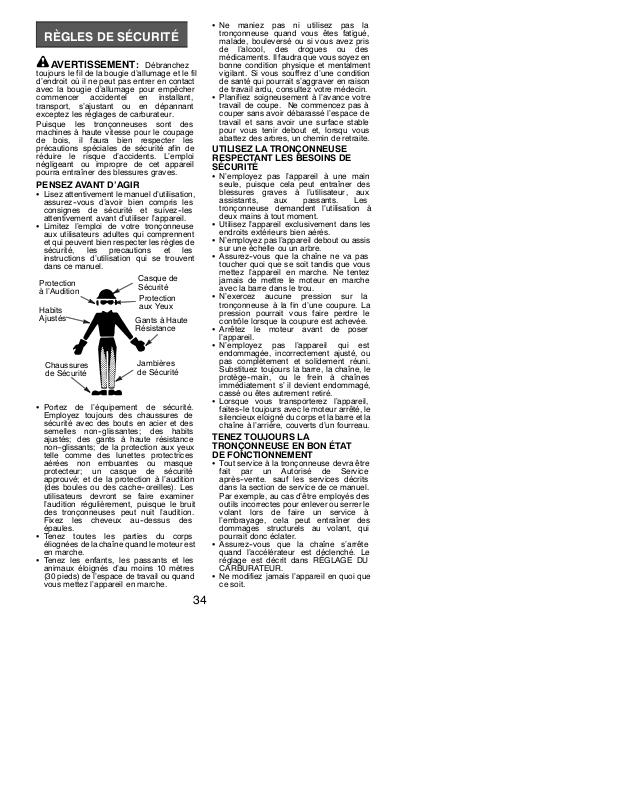

RÈGLES DE SÉCURITÉ

A VERTISSEMENT

toujours le fil de la bougie d’allumage et le fil d’endroit où il ne peut pas entrer en contact avec la bougie d’allumage pour empêcher commencer accidentel en installant, transport, s’ajustant ou en dépannant exceptez les réglages de carburateur.

Puisque les tronçonneuses sont des machines à haute vitesse pour le coupage de bois, il faura bien respecter les précautions spéciales de sécurité afin de réduire le risque d’accidents. L’emploi négligeant ou impropre de cet appareil pourra entraîner des blessures graves.

PENSEZ AVANT D’AGIR

Lisez attentivement le manuel d’utilisation,

assurez--vous d’avoir bien compris les consignes de sécurité et suivez--les attentivement avant d’utiliser l’appareil. Limitez l’emploi de votre tronçonneuse

aux utilisateurs adultes qui comprennent et qui peuvent bien respecter les règles de sécurité, les precautions et les instructions d’utilisation qui se trouvent dans ce manuel.

Protection à l’Audition

Habits Ajustés

Chaussures de Sécurité

Portez de l’équipement de sécurité.

Employez toujours des chaussures de sécurité avec des bouts en acier et des semelles non--glissantes; des habits ajustés; des gants à haute résistance non--glissants; de la protection aux yeux telle comme des lunettes protectrices aérées non embuantes ou masque protecteur; un casque de sécurité approuvé; et de la protection à l’audition (des boules ou des cache--oreilles). Les utilisateurs devront se faire examiner l’audition régulièrement, puisque le bruit des tronçonneuses peut nuit l’audition. Fixez les cheveux au--dessus des épaules. Tenez toutes les parties du corps

éliognées de la chaîne quand le moteur est en marche. Tenez les enfants, les passants et les

animaux éloignés d’au moins 10 mètres (30 pieds) de l’espace de travail ou quand vous mettez l’appareil en marche.

Débranchez

Casque de Sécurité

Protection aux Yeux

Gants à Haut Résistance

Jambières de Sécurité

Ne maniez pas ni utilisez pas la

tronçonneuse quand vous êtes fatigué, malade, bouleversé ou si vous avez pris de l’alcool, des drogues ou des médicaments. Il faudra que vous soyez en bonne condition physique et mentalment vigilant. Si vous souffrez d’une condition de santé qui pourrait s’aggraver en raison de travail ardu, consultez votre médecin. Planifiez soigneusement à l’avance votre

travail de coupe. Ne commencez pas à couper sans avoir débarassé l’espace de travail et sans avoir une surface stable pour vous tenir debout et, lorsqu vous abattez des arbres, un chemin de retraite.

UTILISEZ LA TRONÇONNEUSE RESPECTANT LES BESOINS DE SÉCURITÉ

N’employez pas l’appareil à une main

seule, puisque cela peut entraîner des blessures graves à l’utilisateur, aux assistants, aux passants. Les tronçonneuse demandent l’utilisation à deux mains à tout moment. Utilisez l’appareil exclusivement dans les

endroits extérieurs bien aérés. N’employez pas l’appareil debout ou assis

sur une échelle ou un arbre. Assurez--vous que la chaîne ne va pas

toucher quoi que se soit tandis que vous mettez l’appareil en marche. Ne tentez jamais de mettre le moteur en marche avec la barre dans le trou. N’exercez aucune pression sur la

tronçonneuse à la fin d’une coupure. La pression pourrait vous faire perdre le contrôle lorsque la coupure est achevée. Arrêtez le moteur avant de poser

l’appareil. N’employez pas l’appareil qui est

endommagée, incorrectement ajusté, ou pas complètement et solidement réuni. Substituez toujours la barre, la chaîne, le protège--main, ou le frein à chaînes immédiatement s’ il devient endommagé, cassé ou êtes autrement retiré. Lorsque vous transporterez l’appareil,

faites--le toujours avec le moteur arrêté, le silencieux eloigné du corps et la barre et la chaîne à l’arrière, couverts d’un fourreau.

TENEZ TOUJOURS LA TRONÇONNEUSE EN BON ÉTAT DE FONCTIONNEMENT

Tout service à la tronçonneuse devra être

fait par un Autorisé de Service après--vente. sauf les services décrits dans la section de service de ce manuel. Par exemple, au cas d’être employés des outils incorrectes pour enlever ou serrer le volant lors de faire un service à l’embrayage, cela peut entraîner des dommages structurels au volant, qui pourrait donc éclater. Assurez--vous que la chaîne s’arrête

quand l’accélérateur est déclenché. Le réglage est décrit dans RÉGLAGE DU CARBURATEUR. Ne modifiez jamais l’appareil en quoi que

ce soit.

Tenez toujours les anses sèches, nettes et

dépourvues d’huile ou carburant. Tenez les bouchons et les fermoirs

soigneusement fermés. Employez exclusivement les accessoires

et les pièces de rechange Poulan recommandés.

MANIEZ LE CARBURANT AVEC SOIN

Ne fumez pas alors que vous maniez le

carburant ou employez la tronçonneuse. Éliminez toutes les sources d’étincelles et

de flammes dans les endroits où l’on mêle ou verse le carburant. Il ne devrait y compris y fumée, les flammes ouvert, ou travail qui pourrait causer des étincelles. Permettez au moteur de se refroidir avant le ajouter le carburant au réservoir. Mêlez et versez le carburant dehors, en

utilisant un récipient de carburants approuvé et étiqueté. Essuyez tous les déversements de carburant. Éloignez--vous au moins de 3 mètres (10

pieds) de l’endroit de ravitaillage avant de mettre le moteur en marche. Arrêtez le moteur et laissez l’appareil se

refroidir dans en endroit non--combustible, pas sur des feuilles sèches, de la paille, du papier, etc. Enlevez le bouchon du carburant lentement et ravitaillez l’appareil. Gardez l’appareil dans un endroit frais,

sec et bien aéré où les vapeurs du carburant ne peuvent pas atteindre des étincelles ou des flammes nues des chauffeurs d’eau, des moteurs ou des interrupteurs électricques, le chauffage central, etc.

RECUL

A VERTISSEMENT

qui peut entraîner des blessures graves. Le

est le mouvement vers l’arrière et/ou le

Recul

haut de la barre--guide qui se produit quand la partie de la chaîne du haut du bout de la barre--guide entre en contact avec tout objet, tel qu’une autre bûche ou branche, ou quand le bois se referme et pince la chaîne de la tronçonneuse dans la coupe. Entre en contact avec un objet étranger qui se trouve dans le bois peut également avoir comme conséquence la perte de commande à tronçonneuse.

Recul de Rotation

quand la chaîne en mouvement entre en contact avec un objet à l’extrémité supérieure du bout de la barre-guide. Ce contact peut enfoncer la chaîne dans cet objet, ce qui l’arrête pour un instant. Le résultat est une réaction ultra-rapide qui projette la barre-guide versle haut et l’arrière, vers l’utilisateur . Le

Pincement-Recul

quand le bois se referme et pince la chaîne en mouvement dans la coupe, le long du bout de la barre--guide et la chaîne s’arrête soudainement. Cet arrêt soudain de la chaîne cause un renversement de la force de la chaîne utilisée pour couper le bois et

Evitez le rec u l

peut se produire

projette la tronçonneuse dans la direction inversedelarotationdelachaîne.La tronçonneuse directement vers l’utilisateur. Le

Rétraction

chaîne en mouvement entre en contact avec un objet étranger qui se trouve dans le bois, le long du bas de la barre--guide et la chaîne s’arrête soudainement. Cet arrêt soudain de la chaîne tire la tronçonneuse en avant et loin de l’opérateur et pourrait facilement faire détruire l’opérateur la commande de la tronçonneuse.

Évitez le pincement--recul:

Soyez très vigilant des situations ou des

obstructions qui pourraient faire serrer la partie supérieure ou autrement arrêter la chaîne. Ne coupez pas plus d’un rondin d’une fois.

Ne tordez pas la tronçonneuse lorsque

vous l’enlevez d’une coupure ascendante lorsque vous sectionnez des rondins.

Évitez les rétraction:

Quand vous commencez la coupe,

asurez--vous toujours que le moteur est à pleine vitese et que le chassis de la tronçonneuse est contre le bois. Employez des cales en plastique ou bois,

jamais en métal, pour tenir la coupure ouverte.

Dégager l’endroit du travail

peut se produire quand le

Direction de recul

Evitez les obstructions

RÉDUISEZ LA PROBABILITÉ DE RECUL

Soyez toujours conscient de la possibilité

de recul. Avec une compréhension basique du recul, vous pourrez réduire la surprise qui contribut aux accidents. Ne permettez jamais que la chaîn, étant en

mouvement, touche n’emporte quel objet à la pointe de la barre. Tenez l’espace de travail débarrassé des

obstructions tels comme les autres arbres, les branches, les pierres, les clôtures, les souches, etc. Éliminez ou évitez toute obstruction que la chaîne pourrait toucher pendant la coupure. En coupant les branches, ne laissez pas le barre--guide contactez le branchement ou d’autres objets autour de lui. Maintenez la chaîne tranchante et avec la

tension correcte. Les chaînes lâches ou émoussées peuvent augmenter les possibilités de recul. Respectez les instructions du fabriquant à l’égard

d’aiguisement de la chaîne et les

instructions d’entretien. Vérifiez la tension régulièrement, mais jamais avec le moteur en marche. Assurez--vous que les écrous de la frein de chaîne sont bien ajustés. Commencez et continuez la coupure avec

l’accélération à fond. Si la chaîne tourne à une vitesse moindre que le maximum, il existe une possibilité plus grande de recul. Ne coupez qu’un rondin au même temps.

Soyez extrêmement soigneux en rentrant

dans une coupure déjà commencée. Ne tenez pas commencer les coupures

avec la pointe de la barre (coupure de perceuse). Prenez garde aux rondins glissants et aux

autres forces qui pourraient fermer la coupure et serrer la chaîne ou tomber sur elle. Employez la barre au recul réduit et la

chaîne au recul réduit spécifiées.

MAINTENEZ LE CONTRÔLE

Tenez--vous debout légèrement à gauche de la tronçonneuse.

Ne vous penchez pas. Vous pourrez

perdre l’équilibre et le contrôle. Ne coupez pas plus haut que les épaules.

Il est très difficile de maintenir le contrôle de la tronçonneuse quand elle est plus haut que les épaules.

DISPOSITIFS DE SÉCURITÉ DANS LE RECUL

A VERTISSEMENT

dispositifs suivants ont été inclus dans votre tronçonneuse afin de réduire le danger de recul, néanmoins, de tels dispositifs n’éliminent pas complètement ce danger. Ne vous confiez pas au seuls dispositifs de sécurité. Respectez toutes les règles de sécurité afin d’éviter le recul et les autres forces qui peuvent causer des blessures graves.

La barre au recul réduit, conçue avec une

pointe de rayon court qui réduit les dimensions du zone de danger de recul dans la pointe de la barre. Cetype de barre réduit de façon significative le nombre et la gravité des reculs aux tests faits en conformité avec ANSI B175.1.

Barre symétrique au recul réduit

Les

N’inversez jamais les positions des mains.

Le coude rigide

Le pouce en bas de l’anse.

Serrez fortement la tronçonneuse avec les

deux mains afin de maintener le contrôle. Ne lâchez pas. Serrez l’anse d’arriére avec la main droite, soit que vous soyez droitier ou soit que vous soyez gaucher. Tenez les doigts de la main gauche autour de, avec le pouce em bas de, l’anse d’avant. Maintenez le bras gauche tout droit avec le coude rigide. Quand vous faites une coupe de

tronçonnage, mettez la main gauche sur la poignée avant de façon à l’aligner avec la main droite sur la poignée arrière. N’inversez jamais les positions des mains, quelle que soit la coupe. Tenez--vous avec le poids distribué

égalment entre les deux pieds. Tenez--vous légèrement à gauche de la

tronçonneuse afin d’éviter que le corps soit en ligne droite avec le chaîne.

Le pouce en bas de l’anse.

Pointe de rayon réduit

Barre symétrique

Pointe de rayon large

La chaîne au recul réduit satisfait les

demandes de performance aux tests d’un échantillon représantatif des tronçonneuses avec déplacement de 3,6 pouces cubiques specifiés dans ANSI B175.1.

Chaîne au Recul Réduit

Protecteur de main d’avant: conçu pour

réduir la possibilité que votre main gauche touche la chaîne si vous lâchez l’anse accidentalement. La position des anses d’avant et d’arrière,

conçue avec distance entre les deux et en ligne. La séparation et la position en ligne offertes par cette conception coopèrent pour donner de l’équilibre et de la résistance dans le contrôle du pivotement

Indicateur de Profondeur de Forme Spéciale

Maillon Protecteur Allong

Détourne la Force du Rec et Permet que le Bois Entr Graduellement dans le Coupeur

Peut créér des obstruction

Pare une basse Chaîn au Recul Réduit

de la tronçonneuse vers l’utilisateur dans le cas de recul.

FREINDECHAINEETANGLECKA (ANGLE CALCULE DE RECUL DE LA CHAINE)

Frein à chaîne, conçu pour arrêter la

chaîne en cas du recul.

A VERTISSEMENT

N’EXPRIMONS PAS ET VOUS NE DEVEZ PAS SUPPOSER QUE LE FREIN DE CHAÎNE VOUS PROTÉGERA DANS LE CAS DE RECUL. Le recul est une action rapide comme un éclair qui jette en arrière et en l’air la barre et la chaîne rotative vers l’opérateur. Le recul peut être causé en permettant le contact de l’extrémité de barre dans la zone de danger avec n’importe quel objet dur. Il peut être causé aussi en pinçant la chaîne le long du haut du barre--guide. Cette action peut pousser le barre rapidement en arrière vers l’opérateur. L’un ou l’autre de ces événements peut vous faire perdre le contrôle de la tronçonneuse, ce qui peut produire des blessures sérieuses ou même la mort. NE VOUS REPOSEZ PAS SUR N’IMPORTE QUEL DISPOSITIF INCORPORÉ DANS VOTRE TRONÇONNEUSE. VOUS DEVEZ UTILISER LA TRONÇONNEUSE CORRECTEMENT ET AVEC SOIN POUR ÉVITER LE RECUL. Les barres à recul réduit et les chaînes à recul réduit bas réduisent le chance et la grandeur du recul ; ils sont donc recommandés. Votre tronçonneuse a une chaîne et une barre à faible recul en tant qu’équipement d’origine. Sur un frein à chaînes devraient être dépannés par un distributeur de service autorisé. Prenez votre unité à l’endroit de l’achat si acheté d’un distributeur de service, ou au marchand principal autorisé le plus proche de service.

A VERTISSEMENT

computé de recul (CKA) sur votre tronçonneuse et dans la liste ci--dessous représente l’angle de recul qu’auront vos combinaisons debarre et chaîne quand elles seront testées en conformité avec les critères OSA et ANSI. Au moment d’acheter barre et chaîne de rechange, les valeurs CKA les plus bas devront être considerées. Les valeurs CKA plus bas représentent les angles ayant moins danger pour l’utilisateur , tandis que les valeurs plus hauts représentent des angles plus grands et des énergies plus fortes. Les angles computés representés dans la rubrique non--actionné indiquent l’energie totale et l’angle associé sans actionner le frein de chaîne pendant le recul. L’angle actionné représente le temps d’arrêt relatif à l’angle d’actionnement du frein de chaîne et l’angle conséquent de recul de la tronçonneuse.

Si le bout touche un objet, des étincelles

peuvent être produites et la direction peut être INVERSEE, renvoyant le chaîne en

NOUS

L’angle

haut et en arrière vers l’utilisateur. Si la chaîne est bloquée au niveau du

chaîne, il peut sauter rapidement en arrière en direction de l’utilisatuer. Ces deux maneuvres peuvent vous faire

perdre le conrôle de la tronçonneuse.

Si cette tronçonneuse doit

REMARQUE

être utilisée pour l’abattement d’arbres, un frein de chaîne est exigé et ne sera pas retiré ou ne sera pas autrement invalidé pour être conforme aux règles OSHA féderales pour l’abattement d’arbres. Contactez un Autorisé de Service après--vente o llame al numéro 1--800--554--6723.

AVIS DE SÉCURITÉ:

vibrations à travers l’utilisation prolongée d’outils à moteur d’essence serrés dans les mains peut causer des dommages aux vaisseaux sanguins ou aux nerfs dans les doigts, les mains et les articulations des personnes qui sont sujets aux maladies de la circulation ou aux enflures anormales. L’utilisation prlongée au temps froid a été relationée aux dommages des vaisseauz sanguins dans despersonnes qui autrement ont une bonne santé. Si vous avez des symptomes tels que l’engourdissement, la douleur, manque de forces, changement de couleur ou texture de la peau, ou perte de sensation dans les doigts, les mains ou les articulations, arrêtez l’utilisation de cet appareil et consultez un médicin. Les systèmes anti--vibration ne peuvent pas garantir que ce type de problèmes sera évité. Les utilisatieurs qui travaillent avec les outils á moteur continuellement devront surveiller leur condition physique, et la condition de l’appareil, soigneusement.

AVIS SPÉCIAL:

equipée d’un silencieux limiteur de température et un écran anti--étincelles afin de satisfaire les conditions des codes de Californie 4442 et 4443. Toutes les terres fiscales boisées et les états de Califronie, Idaho, Maine, Minnesota, Nouvelle Jersey, Orégon et Washington exigent par loi un écran anti--étincelles dans beaucoup de moteurs de combustion interne. Si vous utilisez une tronçonneuse oúil y a de telles règles, vous êtes juridiquement responsable du maintien de ces pièces. Le manque de ces conditions est une violation de la loi. Voir la section SERVICE.

NORMES:

Underwriter’s Laboratories, Inc., comme se conformant à la Norme Nationale Américaine pour les outils moteurs -tronçonneuse à essence -- Réglementation sur la Sécurité (ANSI B175.1--1991

Tout défaut de respecter tous les avertissements et règles de sécurité peut entraîner des blessures graves. Dans des situations qui ne sont pas couvertes dans ce manuel, soyez prudent(e) et faites preuve de bon sens. Si vous avez besoin d’aide, mettez--vous en rapport avec le Autorisé de Service après--vente ou llame al numéro 1--800--554--6723.

L’exposition aux

Votre tronçonneuse vient

Cet appareil est homologué par

MONTAGE

Il est conseillé de porter des gants de proteccion (non fournis) lors de montage.

INSTALLATION DE LA BARRE ET LA CHAINE

installées)

A VERTISSEMENT

chaque pas du montage si vous avez reçu l’appareil déjà monté. Employez toujours des gants quand vous maniez la chaîne. La chaîne est tranchante et peut vous blesser même quand elle n’est pas en mouvement.

Desserrez et enlevez les écrous de la frein

de chaîne et enlevez la frein de chaîne de la tronçonneuse. Enlevez le séparateur d’emballage en

plastique et récyclez--le.

(Si elles n’ont pas été déjà

Verifiez

Séparateur de transport

Commencez en haut de la barre et mettez

la chaîne dans la rainure qui se trouve autour de la barre. Tirez la barre en avant até que la chaîne

soit complètement mise dans la rainure de la barre. Tenez la barre contre le cadre de l’appareil

et installez la frein de chaîne. Assurez--vous que la goupille de réglage est alignée avec le trou dans la barre. Rappelez--vous que la goupille fait la barre glisser en avant et en arrière afin de régler la tension de la chaîne. Réinstallez les écrous e ajustez--les avez

les doigts. Après avoir tensioné la chaîne, il faudra ajuster les écrous de la frein de chaîne.

Installez la barre

Pointe de la barre

Frein de

chaîne

Il y a une goupille et une vis de réglage

employées pour régler la tension de la chaîne. Il est très important dans le montage de la barre que la goupille qui se trouve sur la vis de réglage soit alignée avec un trou qui se trouve dans la barre. Quand on fait tournez la vis, la goupille monter et descendre par la vis. Trouvez ce réglage avant d’installer la barre dans l’appareil. Voir l’illustration qui suit.

Endroit de réglage

Tournez la vis de réglage afin de laissez la

goupille de réglage bien au fond. Il sera peut--être nécessaire de faire un réglage additionnel pendant le montage de la barre. Installez la barre selon l’illustration.

Faites glissez la barre jusqu’au fond.

Employez l’illustration de la chaîne afin de

déterminer la direction correcte. Appuyez la chaîne sur le pignon qui se

trouve derriére le cylindre de l’embrayage (voir l’illustration). Introduisez les bas des maillons d’entraînement entre les dents de l’embout à pignon.

Les écrous

L’outil de réglage de la chaîne

Vue intérieure à frein de chaîne

Direction correcte de la chaîne

Placez la chaîne sur le pignon

TENSION DE LA CHAINE

les appareils avec la chaíne déjà installée)

REMARQUE

tension de la chaîne, assurez--vous que les écrous de la frein de chaîne ont été ajustés seulement avec les doigts. Si l’on tente régler la tension de la chaîne avec les écrous bien ajustés, on pourra endommager l’appareil.

Tandis que vous réglez la

(y compris

Verification de la tension:

Employez l’extrémité de tournevis de l’outil de réglage à chaîne (outil de la barre) pour déplacer la chaîne autour de la barre. Si la chaîne ne tourne pas, elle est trop serrée. Si elle est trop lâche, elle pendra en bas de la barre.

Écrous de la frein de chaîne

Outil de réglage de la

chaîne (outil de la

barre)

Réglage de la tension:

La tension de la chaîne est très importante. La chaîne s’étend avec l’usage,

spécialement pendant les premières fois que la tronçonneuse est employée. Vérifiez toujours la tension de la chaîne chaque fois que vous utilisez l’apparail et chaque fois que vous le ravitaillez.

On fait le réglage en desserrant les écrous de la frein de chaîne et en faisant tourner la vis de réglage 90_ pendant qu’on hausse la barre.

Si la chaîne es trop tensionée, faites

tourner la vis 90_ dans le sens inverse des aiguilles d’une montre. Si la chaîne est trop lâche, tournez la

vis 90_ dans le sens des aiguilles d’une motre.

Écrous du

frein de chaîne

Vis de ré-

glage

Vis de réglage

tronçonneuse est fonctionné avec une chaîne lâche, la chaîne pourrait saut de la barre et du résultat dans les blessures graves.

Vis de réglage -- 1/4 de tour

Haussez la pointe de la barre et ajustez les écrous avec l’outil. Vérifiez, encore une fois, la tension de la chaîne.

Écrous de la frein de chaîne

A VERTISSEMENT

Si le

FUNCTIONNEMENT

FAMILIARISEZ-VOUS AVEC VOTRE TRONÇONNEUSE

AVANT D’UTILISER VOTRE SCIE À CHAÎNE, LISEZ BIEN CE MANUEL ET LES RÈGLES DE SÉCURITÉ. Comparez les illustrations à votre outil pour voir où se trouvent les commandes et les réglages. Conservez ce manuel pour vous y reporter plus tard.

Outil de réglage

de la chaîne

Châine

Capuchon de remplissage (huile pour la barre)

Verrouillage des gaz

Poignée arrière

Gâchette des gaz

Levier de l’etrangleur

Protège--main

Silencieux

Calotte du cylindre

Frein de chaîne

Poigné avant

Bâti du démarreur

Maillons d’entraînement

Vis de réglage

Écrous du frein de chaîne

Corde du démarreur

Interrupteur de mise en route/d’arrêt ON/STOP

Capuchon de remplissage (carburant)

Coupoirs

Indicateur de profondeur

Direction de rotation de la chaîne

Barre--guide
