Posiflex PP2000 User Manual

二聯式發票印表機

PP2000

使用說明書

Rev. : A

I. 產品特性介紹：

高速度全中文化之標準二聯式統一發票印表機

 標準二聯式發票印表機，列印紙寬 44.5mm，可同步列印收執聯

及存根聯或單獨列印收執聯或存根聯。

 有自動蓋店名章及自動定紙切紙的能力。
 可偵測統一發票之定位黑點。
 可以軟體選擇紙張全切斷或半切斷。
 可列印一行傳票驗證聯。
 印字頭為 9 針點矩陣型式，印字速度約每秒三行，每行可印 24

個英文字或 12 個中文字，每張發票最多可印 21 行，送紙速度
最快每秒 30 行。

 內建常用英文字 96 字及中文字13,051字。
 使用者可再行設定中文字型 128 字。
 具有 RS232 及 CENTRONICS 二種標準通訊介面，且可自動偵

測輸入之通訊界面。

 有高容量的資料緩衝區，可以快速接受並儲存大量資料。
 有控制兩台錢櫃的功能。
 在關電或停電時可保持資料備份 1 小時，在重新供電後仍可自

動回復繼續列印，此功能可以取消設定。

 有自我診斷能力，可以偵測定紙及針頭過熱之保護。
 有便利的操作按鍵及清晰的狀況顯示 LED。
 可外接電源供應器或搭配收銀機提供之+24V DC電源使用。
 可連接客戶顯示器支援各式 Pass through指令。
 針頭壽命大幅提高（為舊機型的 2倍）。
 外型精巧美觀，不佔賣場空間，使用容易。

1 - 1

II. 印表機外部說明

A. 列印輸出位置

驗證列印插槽

收執聯出紙口 存根聯檢視窗

B. 控制面板

電源開關

電源指示燈

連線指示燈

收執聯指示燈 存根聯指示燈 連線按鈕

2 - 1

蓋章按鈕

存根聯按鈕

收執聯按鈕

C. 輸出入接座

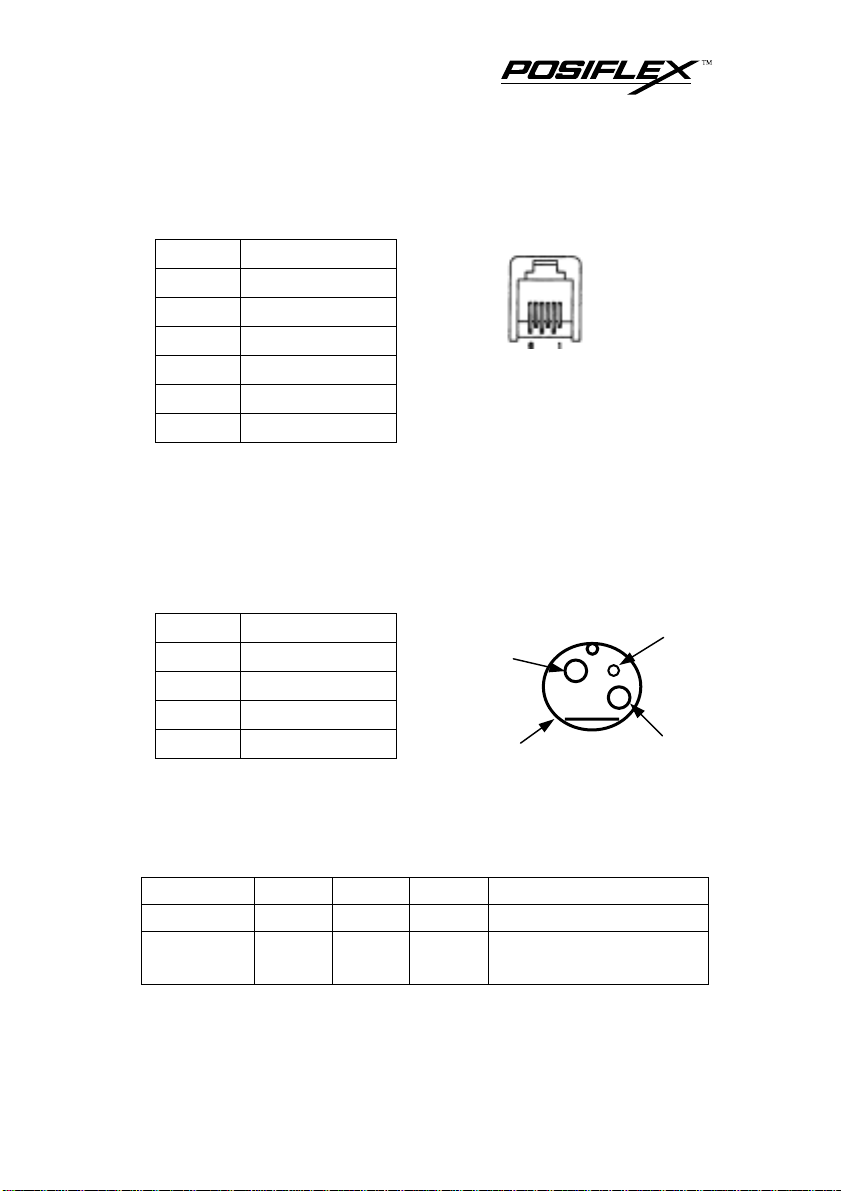

錢櫃控制座 串列輸入接座 電源輸入接座 並列輸入接座

2 - 2

III. 安裝程序

A. 檢查配備

當你打開 PP2000 的包裝箱時請先檢查以下配備:

• PP2000 二聯式發票印表機

• 說明書 1 本

• 樣張紙捲 2 捲

• 色帶 1 個

• 軟毛刷一隻

• 通訊埠連線 1 條(依訂單決定其種類及長度)

• 電源供應器含電源線(選購配備)

B. 開啟機蓋

收執聯

先確認電源開關在 OFF 位置，將印表機上蓋兩側略向內壓即
可將上蓋向上提起。圖示為已安裝完成之狀態，可見到上蓋內卡鉤
之位置。

存根聯

卡鉤

3 - 1

C. 裝置店名章

印字砧組

在印字砧組收執聯部份的後面可以見到一個店名章匣，可用
手指捏住其提把輕輕將其取出。

印字上方

扣片 彈片 店名章 墊片 店名章匣

將店名章匣的扣片及彈片自本體分開，加上另行刻製的店名
章及墊片，依上圖所示順序組合後插回原來位置。請特別注意店名
章的方向。店名章的油墨不足時，可自店名章匣的背面兩個開孔注
入。

印字頭組

組合樣品

3 - 2

D. 裝置/更換色帶

色帶提把

如為置換色帶時，先抓住舊色帶匣上中央部份的提把向上提
起，即可將舊色帶取出。

色帶位置

色帶旋鈕

裝入新色帶時，則將新色帶放在適當位置上，使色帶匣下面
的軸孔與印表機上的帶動軸對齊後，確實將色帶匣按下。此時並應
依所示方向旋轉色帶旋鈕，將色帶拉緊以確保色帶的水平運轉，避
免捲帶卡針。

3 - 3

E. 連接錢櫃

可使用本公司標準配件中之錢櫃信號線 CCBLA-180 以控制一
台本公司所產製之錢櫃 CR3100 或 CR3200 或 CR4000。亦可選購使
用本公司之錢櫃信號線 CCBLA-238 以控制兩台本公司所產製之錢
櫃 CR3100 或 CR3200 或 CR4000。控制兩台錢櫃時，請將 CCBLA-
238 標示 CR1 之一端連接第一錢櫃，CR2 連接第二錢櫃。其控制指
令請參照後敘之說明。

F. 連接電腦主機

本印表機對與電腦主機間之通訊界面，採串列並列自動偵
測方式，故為避免誤動作，使用任一通訊界面時，另一種輸入接座
上即不得再有任何其他接線。本機後面底部的 9 接腳 D 型母接座係
供 RS232 串列輸入之用，而 25 接腳 D 型公接座係供並列輸入之
用。採用 RS232 串列輸入時其通訊協定之出廠預設值為：9,600 bps,
parity none, 8 data bits, 1 stop bit 此傳輸速率自 2,400 至 19,200 可
調。

G. 連接電源

如與本公司所產製之 PST 系統搭配使用則直接使用 PST 系統
所提供之電源及電源線，否則須選購合乎規格的電源供應器。將電
源供應器或 PST 系統提供之電源線之三端子接頭的外殼往後退並插
入電源輸入接座至卡榫發出卡入聲（要拔掉時也必須先將此外殼往
後退，否則會造成損害）。再將電源供應器本身之電源線插入電源
插座或將 PST 系統開機即可。

H. 開機

將控制面板上左邊的開關打開並聽到一短聲的喇叭聲，就表
示正常。

3 - 4

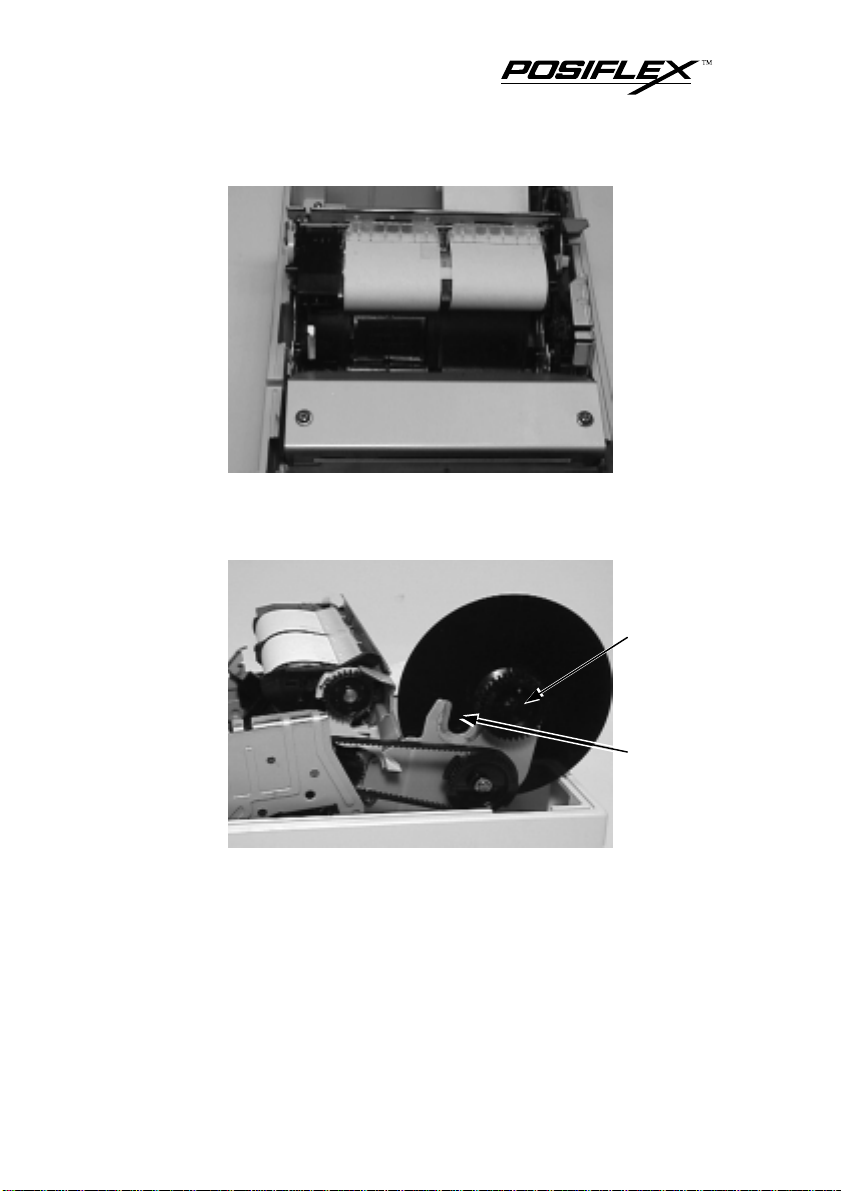

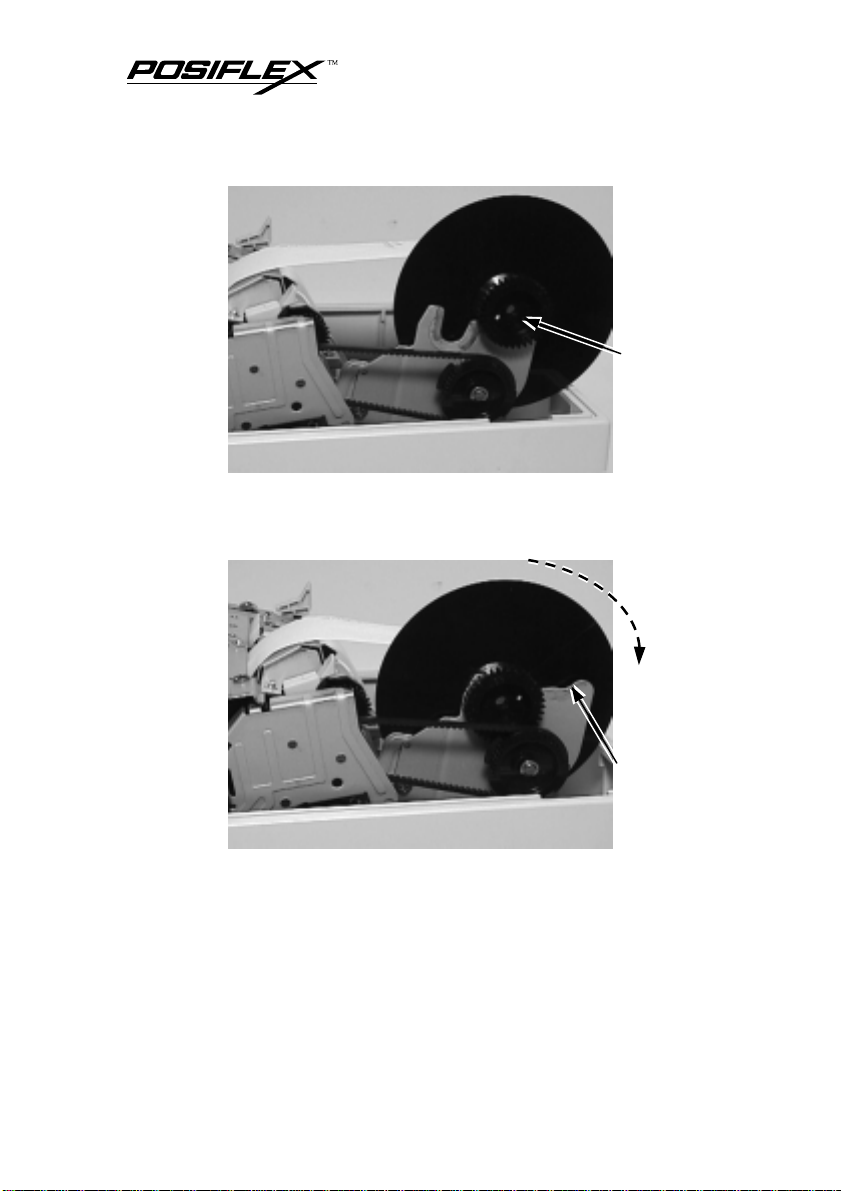

I. 裝置發票紙捲

存根聯捲軸

捲動方向

存根聯壓柄

存根聯紙捲

收執聯紙捲

1. 請參照上圖，將收執聯發票放入左方紙槽中存根聯發票放入右

方紙槽中，請注意紙捲之方向應為使用自紙捲下方向前抽出。

2. 壓下收執聯壓柄並將收執聯自收執聯進紙口插入至收執聯露出

前端出紙口為止，再放開壓柄。

3. 壓下存根聯壓柄並將存根聯自存根聯進紙口插入至存根聯露出

前端出紙口後再繼續進紙至足夠固定於存根聯捲軸為止，再放
開壓柄。將存根聯前端插入捲軸中心縫裏依捲動方向轉動捲軸
使存根聯固定。

4. 如要做發票定位，則在裝好紙並將本印表機開機後，按下連線

按鈕使連線指示燈熄滅，印表機進入離線狀態。視需要壓下收
執聯按鈕或存根聯按鈕不放，印表機就會將收執聯或存根聯送
出到定位標誌為止。

5. 如收執聯之第一張需要在開頭部位蓋店名章，則須在收執聯到

達定位點前約 52 mm 處壓下蓋章按鈕，其中技巧為間歇性按壓
收執聯按鈕，使收執聯一次前進一行，等蓋完店名章後再將收
執聯送出到定位標誌為止。

存根聯進紙口 收執聯進紙口

收執聯壓柄

3 - 5

J. 自我測試

要作自我測試時，應先將印表機關機至少 3 秒後，一邊按住
收執聯按鈕不放一邊開機，直到印表機開始列印自我測試的動作時
再放開按鈕。自我測試的動作不會自行停止，必須關機後再開機才
能恢復正常運作。

注意：發票紙不可以作自我測試。

K. 蓋上機蓋

要蓋上機蓋時，如係使用測試用紙而做過自我測試，則應注
意必須使收執聯前端穿出機蓋上收執聯出口，以避免卡紙。此裝上
蓋之動作，如不方便使上蓋之五個卡鉤同時卡入機殼內，則應先使
左邊之三個卡鉤先到定位再將整個上蓋卡入，以免上蓋與收執聯壓
柄相衝突。蓋上機蓋後，如係使用發票紙而處於離線狀態，請按下
連線按鈕使其恢復連線狀態。此時收執聯會自動進紙至第一行列印
位置。

L. 清除緩衝區

因本印表機提供關機時資料保存之功能，以助使用者對抗不
正常斷電狀況，故本印表機亦提供清除所保持之資料的方法，以供
使用者靈活運用。先將本印表機關機後，按住連線按鈕及存根聯按
鈕不放同時打開電源開關即可將輸入緩衝區內所保存的資料清除。

3 - 6

IV. 注意事項:

 請將本機置放於通風良好處，避免陽光直射或高溫高溼強磁場

(或多鐵屑)多灰塵之場所。

 機上請勿放置開水飲料或其他流質之類的容器，以免打翻損壞

機器內部零件。

 本機外殼擦拭請用酒精或清潔劑擦拭，請勿使用甲苯或香蕉水

等有機溶劑。

 保養指引：

色 帶: 每三個月或 20,000 張發票更換一次。請絕對不可填加

色帶油墨，否則極易損壞印字頭。
針 頭: 每 70,000 張發票更換一次。
店名章: 請每三個月或 20,000 張發票加一次油墨，為防止店名

章印出模糊，請每十二個月或 80,000 張發票時更換新

店名章。

※ 若非使用本公司指定之色帶（ERC-32）或自行添加色帶油墨而

導致印字頭斷針，本公司將不負保證責任。

※ 若於發生卡紙後，依照使用手冊之說明仍無法清除卡紙，請聯

絡合格之維修人員處理。除本使用手冊上所提及之清除卡紙的
方法外之任何自行拆卸印表機內部零件之動作所造成之機器損

壞，本公司不負任何保證責任。

4 - 1
