PD - 2XXX 系列
客戶顯示器
使用說明書
PD-2100/2200 系列
PD-2500 系列
P/N:19410900110
本列系產品符合美國 FCC 及歐洲 CE 的 A 級之安全標準，搭配精美
和
創新的設計，完全符合零售業收銀系統的應用需求。
（一） 產品簡介
一、 產品功能：
1. 顯示幕可旋轉 360 度並可調整仰角。
2. 兩行顯示,每行最多 20 個數字或字母字 元。
3. 可由軟體控制調整亮度。
4. 可由支架板將其固定至櫃檯上或到錢箱的底部。
5. PD-2100/2200 系列可調整高度且顯示面可左右水平滑動。
6. 直接連接電腦和週邊設備。
7. 提供多種電源供應方式。
8. 6 種指令模擬模式。
二、 產品特性：
1.
顯示器特性
產品系列
指令模擬模式
支援字型 英日文 9國字型
交握訊號 無 CTS 或 DSR
可調視角度
顯示器區域 216 x 32 (公釐)
顯示器種類 真空螢光管
背景色 黑色
可顯示容量 2 (行) x 20 (字)
字型格式 5 x 7 點
字型大小 7.2 x 11.25 (公釐)
手冊中：指令模擬模式：”E”表示 Epson，”N”表示 Noritake，”F”
:
PD-2100 PD-2200 PD-2500
E+ N+F+A E+N+ F+A+D+U
14.5°, 30° 14.5°, 30° 0°, 15°, 30°, 45°
1
表示 Futaba，”A”表示 Aedex，”D“表示 ADM，”U”表示 UTC
9 國字型包含 PC437 歐美、片假名、PC850 多種語，PC860 葡
萄牙語、PC863 加拿大法語、PC865 北歐，俄羅斯、Albic、PC858
2.
產品種類
機種 字體顏色 產品型號
米色 綠色
碳渣 綠色
米色 藍色
碳渣 藍色
米色 綠色
碳渣 綠色
米色 藍色
碳渣 藍色
:
PD2100S/XX
PD2100S
PD2100S-EU/XX
PD2100S-EU
PD2100S/XX-C
PD2100S-C
PD2100S-EU/XX-C
PD2100S-EU-C
PD2100S/XX-D
PD2100S-D
PD2100S-EU/XX-D
PD2100S-EU-D
PD2100S/XX-F
PD2100S-F
PD2100S-EU/XX-F
PD2100S-EU-F
PD2500/XX PD2500 PD2501
PD2500/XX-C PD2500-C PD2501-C
PD2500/XX-D PD2500-D PD2501-D
PD2500/XX-F PD2500-F PD2501-F
PD2200B/XX
PD2200
PD2200B/XX-C
PD2200B-C
PD2200B/XX-D
PD2200B-D
PD2200B/XX-F
PD2200B-F
3.
產品型號與電源供應/應用方式之對照表
產品型號 應用方式 使用介面及接頭 電源供應
PD2100S
PD2100S-C
PD2100S-D
PD2100S-F
可配合一
般 PC 的
串接埠用
9 針 D 型
12VDC/由電腦
PD2201
PD2201-C
PD2201-D
PD2201-F
:
提供
2
產品型號 應用方式 使用介面及接頭 電源供應
PD2100S/XX
PD2100S/XX-C
PD2100S/XX-D
PD2100S/XX-F
PD2100S-EU
PD2100S-EU-C
PD2100S-EU-D
PD2100S-EU-F
PD2100S-EU/XX
D2100S-EU/XX-C
PD2100S-EU/XX-D
PD2100S-EU/XX-F
PD2201
PD2201-C
PD2201-D
PD2201-F
PD2200B
PD2200B-C
PD2200B-D
PD2200B-F
PD2200B/XX
PD2200B/XX-C
PD2200B/XX-D
PD2200B/XX-F
PD2500
PD2500-C
PD2500-D
PD2500-F
PD2500/XX
PD2500/XX-C
PD2500/XX-D
PD2500/XX-F
可配合一
般 PC 的
串接埠用
可配合一
般 PC 的
串接埠用
可配合一
般 PC 的
串接埠用
配合 PST
系統 PD
專用埠
可配合一
般 PC 的
串接埠用
可配合一
般 PC 的
串接埠用
可配合一
般 PC 的
串接埠用
可配合一
般 PC 的
串接埠用
9 針 D 型
9 針 D 型
9 針 D 型
電話式插座
9 針 D 型插槽且
串接至下一級
9 針 D 型插槽且
串接至下一級
9 針 D 型插槽且
串接至下一級
9 針 D 型插槽且
串接至下一級
12VAC 變壓器
12VDC/自電腦
12VAC 變壓器
5VDC/由 PST
12VDC/由電腦
或PB系統提供
12VAC 變壓器
5VDC/由PB 或
PST 系統提供
12VDC/由電腦
12VAC 供電器
系統提供
(DB9-Pin1)
提供
3

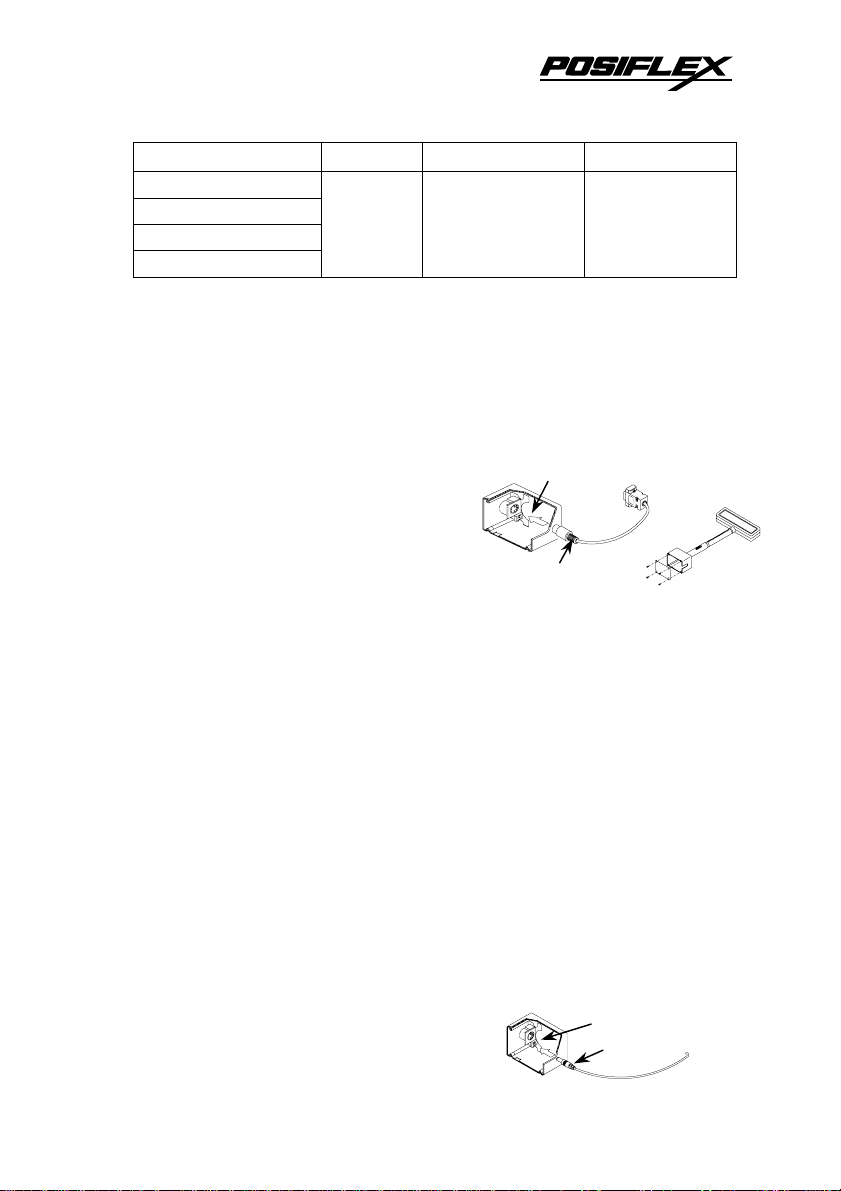

產品型號 應用方式 使用介面及接頭 電源供應
PD2501
PD2501-C
PD2501-D
PD2501-F
配合
TP-7K 系
列的系統
9 針 D 型
（二） 使用說明
一、 如何安裝
1.
連接訊號線：
PD-2100 系列：
打開顯示器底部金屬蓋子，將
20863012510(CCBLA-125A) 的訊
號線插頭連接到顯示器底座內部的 DIN 插座上，並將訊號線
的另一頭連接到電腦的串列埠 COM1 或 COM2。(如圖示)
PD-2200 系列：
將 20863137200 (CCBLA-372)訊號線插頭連接到顯示器底
座內部的 9 針 D 型母插座上，並將訊號線的另一頭連接到電腦
的串列埠 COM1 或 COM2 上。
PD-2500 系列：
將 20863035900 (CCBLA-359)訊號線插頭連接到顯示器底
座內部的 9 針 D 型母插座上，並將訊號線的另一頭連接到電腦
的串列埠 COM1 或 COM2 上。
PD-2201 系列：
將 20863019540 訊號線連接 PST 系統 10 針電話式插座上。
PD-2501 系列：
將 20863241610 訊號線連接 TP 系統的串列埠上。
2.
連接電源線：
1) 電源由電源供應器提供
DIN 插座
DIN 插頭
DC 插座
DC 插頭
5VDC/由
TP-7K 系列
的系統提供
連接 COM 埠
電源
供應器
4
PD-2100：
打開顯示器底部金屬蓋子，將電源供應器的 DC 電源插頭
連接到顯示器內部的 DC 電源插座上(如圖示)然後將金屬蓋子
蓋好鎖上螺絲。
PD-2200/2500：
將 DC 插頭直接連至底座上的 DC 插座即可。

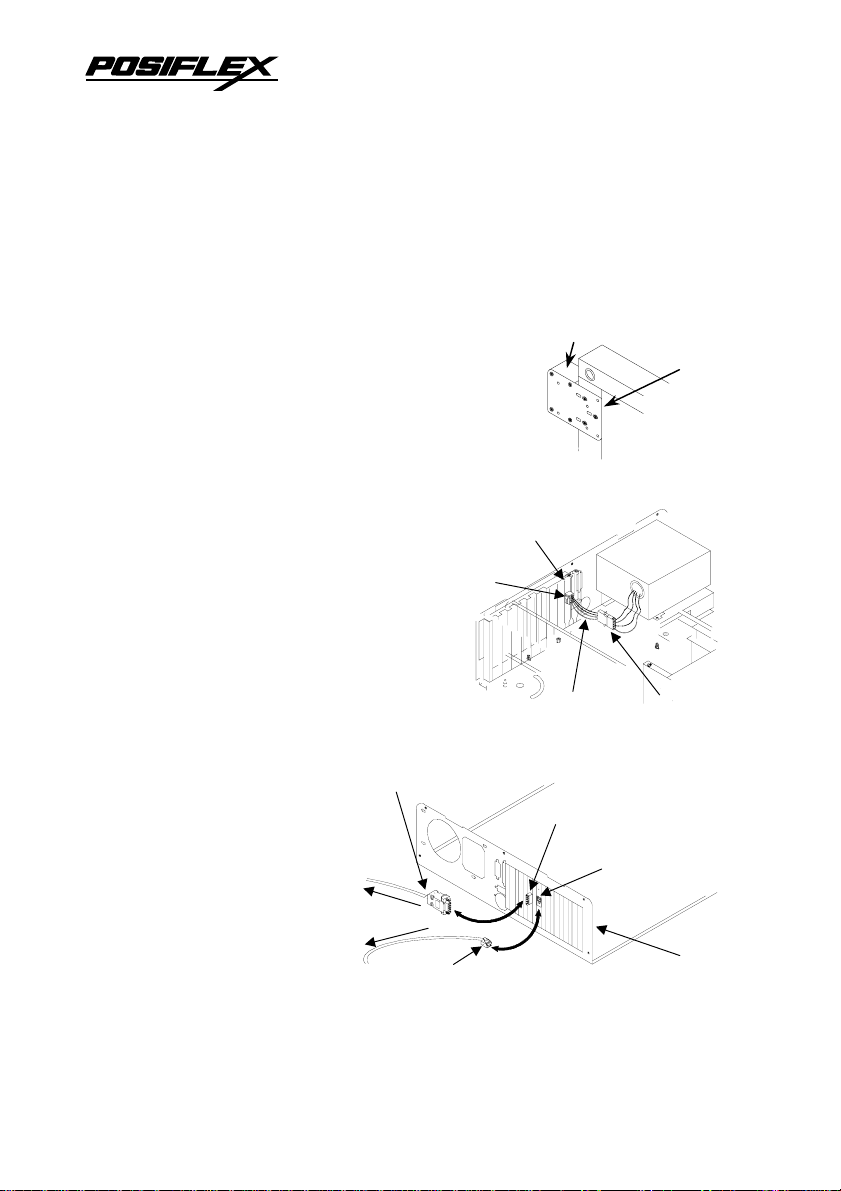

在PD-2100和PD-2500應用中可將顯
顯示器底座
金屬固定底座
示器用螺絲鎖在金屬固定底座上，再把
整個顯示器固定在 Posiflex 的
CR3100/CR3200 系列錢箱上。
錢箱底部
2) 電源由電腦主機提供
PD-2200B/2500：
關掉電源,打開主機殼,
將 20867014100
(CCBLA-141)電源線組裝
有電話式插座的鐵片,插
到主機後方的輸入/輸出
窗口,再將一公一母的4 針
供電插頭連接到主機電源
供應器任一組供電
給硬碟的的接頭
上,(如圖示)然後將
主機殼蓋好鎖上。
再參考下圖, 將
20863041100(CCB
LA-411)的電話式
插頭連接到
20867014100
(CCBLA-141)的鐵
片插座上,再將 20863041100(CCBLA-411)的另一頭連接到顯示
器的 DC 插頭。另外再將 20863137200 (CCBLA-372) 9 針連接
輸入/輸出埠連接底座
4 針電話式插座
20867014100
CBLA-141
PD-2200B/20863137200(CCBLA-372) 9 針連接頭
PD-2500/20863035900(CCBLA-359) 9 針連接頭
COM 埠(9 針串列埠)
顯示器底部
20863041100 (CCBLA-411)
主機電源供應器
4 針電源插頭
20867014100(CCBLA-141)
4 針電話式插座
主機後面
5
頭的訊號線或 20863035900(CCBLA-359) 9 針連接頭的訊號線
連接到主機的串列埠。
3) 電源由 POS 系統提供
PD2200/2500：
此系列產品訊號線與電源線為同一條，所以只要於 POS 系
統內設定供電條件後,將訊號線連接到 POS 系統的串列埠上。
PD2201：
此系列產品訊號線與電源線為同一條，所以只要於 POS 系
統內設定供電條件後,將訊號線連接到 POS 系統的串列埠上。
4) 電源由 Posiflex Jiva XL 系統提供
此供電方式僅適用於 PD-2501 系列產品，首先調
整 Posiflex Jiva XL 的內部調整開關，並且打開顯示
器後面的連接底座將 9 針母連接埠連接到 Posiflex
Jiva XL 系統上的 9 針公連接座即可。
3.
串接至下一級週邊裝置
PD2200/2500 系列產品可將信號串接傳送至下一級的週邊
裝置，只要將下級裝置的 9 針訊號線連接至顯示器底座上的 9
針公插座上即可。
4.
打開電源
當打開電源，顯示幕會出現系統軟體版本，然後在最左邊
第一行出現一個方塊游標，此乃為 Noritake 或 Futaba 指令模
擬，若沒有出現游標乃為其他指令模擬模式，如此即安裝完成。
二、 指令模擬：
客戶顯示器提供幾種不同的指令模擬模式，可藉由 Switch
的調整選擇不同的指令模擬模式：(下圖為顯示器背面)
SW1
箭頭方向
為 Switch 開
PD-2100/2200 調整開關
SW2
SW1
PD-2500 調整開關
6
1.
Switch
的調整：
PD2100 模擬指令
模擬模式
SW1
SW2
Futaba Noritake Aedex Epson
開 關 開 關
開 開 關 關
PD2200/2201 模擬指令
模擬模式
SW1
SW2
UTC (/Futaba) Noritake Aedex (/ADM) Epson
開 關 開 關
開 開 關 關
PD2500 模擬指令
模擬模式
SW1 Bit3
SW1 Bit4
SW1 Bit5
2.
模擬模式
游標 游標方塊 游標方塊 無 無 無顯示 游標方塊
預設模式 垂直捲軸 覆蓋 無 無 覆蓋 垂直捲軸
自定字型 無
亮度控制 有 有 無 無 有 有
串連功能 有 有 有 無 有 有
改變首行 有 有 有 無 無 有
編碼選擇 有 有 無 無 有 有
計時器 無 無 無 無 有 有
如需其他更詳細資料請上網查詢：(http://www.posiflex.com.tw)
UTC Aedex Noritake Epson Futaba ADM
開 開 開 開 關 關
開 開 關 關 開 開
開 關 開 關 開 關
模擬指令的比較：
Futaba Noritake Aedex ADM Epson UTC
2
無 無
2 2
7
