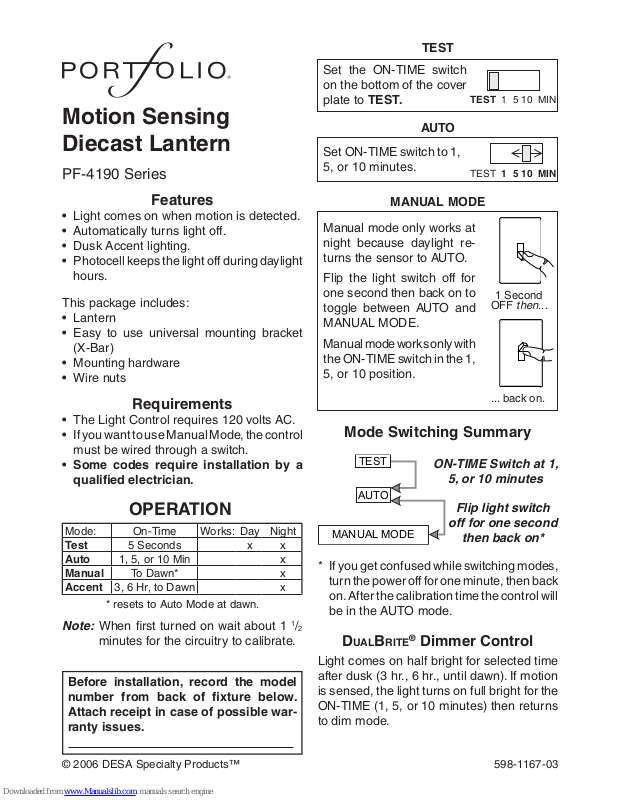

Portfolio 4193, PF-4190 Series Specification

Motion Sensing
Diecast Lantern

PF-4190 Series

Features

• Light comes on when motion is detected.

• Automatically turns light off.

• Dusk Accent lighting.

• Photocell keeps the light off during daylight
hours.

Requirements

• The Light Control requires 120 volts AC.

• If you want to use Manual Mode, the control
must be wired through a switch.

• Some codes require installation by a

qualified electrician.

© 2006 DESA Specialty Products™ 598-1167-03

OPERATION

* resets to Auto Mode at dawn.

Set the ON-TIME switch
on the bottom of the cover
plate to TEST.

TEST 1 5 10 MIN

Set ON-TIME switch to 1,
5, or 10 minutes.

1 Second

OFF then...

Manual mode only works at
night because daylight re­turns the sensor to AUTO.

Flip the light switch off for
one second then back on to
toggle between AUTO and
MANUAL MODE.

Manual mode works only with
the ON-TIME switch in the 1,
5, or 10 position.

... back on.

Mode Switching Summary

D

ualBrite

®

Dimmer Control

Light comes on half bright for selected time
after dusk (3 hr., 6 hr., until dawn). If motion
is sensed, the light turns on full bright for the
ON-TIME (1, 5, or 10 minutes) then returns
to dim mode.

This package includes:

• Lantern

• Easy to use universal mounting bracket
(X-Bar)

• Mounting hardware

• Wire nuts

ON-TIME Switch at 1,

5, or 10 minutes

Flip light switch

off for one second

then back on*

* If you get confused while switching modes,

turn the power off for one minute, then back
on. After the calibration time the control will
be in the AUTO mode.

MANUAL MODE

AUTO

TEST

Note: When first turned on wait about 1 1/2

minutes for the circuitry to calibrate.

TEST

AUTO

MANUAL MODE

TEST 1 5 10 MIN

Before installation, record the model
number from back of fixture below.
Attach receipt in case of possible war­ranty issues.

Mode: On-Time Works: Day Night

Test

5 Seconds x x

Auto

1, 5, or 10 Min x

Manual

To Dawn* x

Accent

3, 6 Hr, to Dawn x

2

598-1167-03

INSTALLATION

For best performance, mount the fixture about
6 feet (1.8 m) above the ground.

1. Remove

two nuts.

2. Remove

X-Bar.

Junction

Box

5. Attach X-Bar to

junction box

Due to the size and weight of the fixture, you
may find it helpful to have an assistant hold the
fixture in place while connecting the wires.

WIRING

One Motion Light

BLACK

WHITE

Two Motion Lights

BLACK

BLACK

WHITE

Recommended Grounding Method

Use a green ground “pigtail” (not provided) and
twist one end together with the bare fixture wire
and the box ground wire. Secure with a wire
connector. Secure the other end of the “pigtail”
with the GND screw on the X-bar.

❒ Twist the junction box wires and the

fixture wires together as shown below.
Secure with wire connectors. If you have
a metal junction box, you may not need
the green “pigtail”. If you are unsure about
the grounding method, consult your local
building code.

CAUTION: DO NOT connect the RED
wire unless you want to control other
lights from the motion sensor.

Black to black

White to white

MAX

MIN

3. Tighten screws

finger tight.

SENSITIVITY

4. Set sensitivity on

fixture back to the

mid-position.

WARNING: Turn power off at circuit

breaker.

3

598-1167-03

Wiring to Motion Light &

Standard Fixture

BLACK

WHITE

BLACK

(Standard)

❒ When wiring to additional standard

fixture only: Strip the motion sensor’s
red wire and connect to the standard

light’s black wire. Connect all white wires
together. Total fixture ratings must not
exceed 360 Watts (3.0 A.).

Note: All wiring between fixtures should

be run in accordance with the National
Electrical Code through conduit or another
acceptable means. Contact a qualified

electrician if there is any question as
to the suitability of the system.

❒ This fixture is provided with a sensor rated

for 360 Watts. Since the fixture is only rated
100 Watts (180 Watts candelabra), 260
Watts (180 Watts candelabra) of additional
load may be controlled by this sensor.

❒ When determining what a fixture is rated

for, do not simply look at the rating on the
lamp in the fixture. Look at the marking
which specifies the maximum lamp watt­age for which the fixture is suitable.

❒ Once you have selected the fixtures to be

connected and determined their maximum
ratings, add these ratings up. For instance,
if you have 3 fixtures rated 100 Watts, 150
Watts, and 75 Watts respectively, you have
a total load of 325 Watts.

RED

WHITE

BLACK

BLACK

Master

Slave

Wiring to Control One Motion Sensing

Lantern (Slave) from Another (Master)

It is also possible to wire two motion sensing coach lights so that either unit will turn on
both lights at the same time (dual master system). It is recommended that only people with
plenty of electrical experience attempt this configuration. Please call our customer service
number (1-800-858-8501 - English Speaking Only) before attempting this wiring. If the dual

master wiring is not done correctly, it can destroy both motion sensing fixtures and
void your warranty.

RED

OPTIONAL WIRING

4

598-1167-03

COMPLETE THE INSTALLATION

❒ Stuff the wires into the junction box. Make

sure none of the wires get pinched.

Slide the fixture onto the

mounting screws and

tighten nuts.

❒ Install one 100 W max. light bulb, or three

60 W bulbs in candelabra style.

❒ Install the fixture top. Secure with

decorative screws.

❒ After completing the tests on page 5, caulk

fixture mounting surface with silicone

weather sealant.

Junction

Box

Model 4193 Glass Installation

❒ Model 4193 only: install the six pieces

of glass by sliding them down as shown.
The glass panels should rest upon the
corner guides on each side, and against
the rubber bumpers at the bottom.

Note: As with any glass, handle with care.

Corner
Guides

Rubber Bumpers

5

598-1167-03

TESTING

❒ Turn on the circuit breaker and light

switch.

The detector is less sensitive to motion
directly towards it and more sensitive to
across motion.

Sensor

Motion

Least Sensitive Most Sensitive

❒ Walk through the coverage area noting

where you are when the lights turn on.

❒ If you need to change the sensitivity,

temporarily remove the fixture and make
the adjustment. Too much sensitivity may
increase false triggering.

❒ Set the amount of TIME you want the light

to stay on after motion is detected. (1, 5,
or 10 minutes).

❒ Set the amount of time after dusk you want

the lights on accent level.

SPECIFICATIONS

Range . . . . . . . . . . Up to 30 ft. (9.1 m)

[varies with surrounding

temperature].

Sensing Angle . . . . Up to 180°

Electrical Load . . . . See rating on fixture for

maximum wattage.
Sensor Capacity . . Up to 360 Watt (3.0 A.)

Maximum
Power

Requirements . . . . 120 VAC, 60 Hz

Operating Modes . . TES T, AUTO, and

MANUAL MODE

Time Delay . . . . . . 1, 5, 10 minutes

DualBrite® timer . . 3, 6 hrs, Dusk-to-Dawn

DESA Specialty Products reserves the right to
discontinue products and to change specifica­tions at any time without incurring any obliga­tion to incorporate new features in products
previously sold.

Note: Sensor has a 1 1/2 minute warm up pe-

riod before it will detect motion. When
first turned on, wait 1 1/2 minutes.

TEST 1 5 10 MIN

ON-TIME

OFF 3 6 DUSK TO

HOUR DAWN

Avoid aiming the control at:

• Objects that change temperature rapidly,

such as heating vents and air condition-
ers. These heat sources could cause false
triggering.

• Areas where pets or traffic may trigger

the control.

• Nearby large, light-colored objects

reflecting light may trigger the shut-off
feature. Do not point other lights at the
sensor.

30 ft.

(9.1 m)

Maximum Range Maximum
Coverage Angle

180°

Motion

❒ Switch the on-time to TEST position and

DualBrite® switch to the OFF position.

6 ft.

(1.8 m)

6

598-1167-03

SYMPTOM

Light comes
on for no
apparent
reason.

Light stays
on continu­ously.

Light flashes
on and off.

POSSIBLE CAUSE

1. Light Control may be sens

­ing small animals or au­tomobile traffic (Reduce
sensitivity).

1. The sensor is pointed toward
a heat source like an air vent,
dryer vent, or brightly-painted
heat-reflective surface.

(Reduce sensitivity.)

1. Light Control is in the Test
mode and warming up.

(Flashing is normal under
these conditions).

POSSIBLE CAUSE

1. Light switch is turned off.

2. Bulb is loose or burned out.

3. Fuse is blown or circuit
breaker is turned off.

4. Daylight turn-off is in effect
(recheck after dark).

5. Incorrect circuit wiring, if this
is a new installation.

1. Light Control may be in

­stalled in a relatively dark
location.

2. Light Control is in Test.

(Set
control switch to an ON­TIME position.)

SYMPTOM

Light will not
come on.

Light comes
on in daylight.

TROUBLESHOOTING GUIDE

THREE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary
from state to state or province to province.
For a period of three years from the date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries,
and other expendable items are not covered by this warranty. Unauthorized service or modification of the product
or of any furnished component will void this warranty in its entirety. This warranty does not include reimbursement
for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only DESA Specialty Products assembled products and is not extended to other equip­ment and components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, IN­CLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE
PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL
SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL
BE NO LIABILITY ON THE PART OF DESA SPECIALTY Products FOR ANY SPECIAL, INDIRECT, INCI­DENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS
OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
Proof of purchase is required for warranty claims.

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before

returning product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at:
www.desatech.com. If the problem persists, call* for assistance at 1-800-858-8501 (English
speaking only), 7:30 AM to 4:30 PM CST (M-F). You may also write* to:

DESA Specialty Products
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products

* If contacting Technical Service, please have the following information available: Model Number, Date of Purchase,
and Place of Purchase.

No Service Parts Available for this Product

7

598-1167-03

Farol de fundición
con detector de
movimiento

LUZ DE ADORNO

Para una iluminación ornamental de baja
intensidad, ponga el interruptor de DualBrite®
en la posición de 3, 6, ó del Dusk-to-Dawn
(atardecer-al-amanecer). Cuando se detecte
movimiento, las luces se pondrán en alta
intensidad.

FUNCIONAMIENTO

*Se pone en Automático al amanecer.

Serie PF-4190

Características

• La luz se prende cuando se detecta mov­imiento.

• Apaga la luz automáticamente.

• Iluminación ornamental de baja intensidad.

• La fotocélula mantiene la luz apagada
durante las horas del día.

Requisitos

• El Control de Luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte
el control con un interruptor.

• Algunos códigos requieren instalación

por un electricista calificado.

Este paquete contiene:

• Farol

• Soporte universal de fácil uso (X-Bar)

• Ferretería de montaje

• Conectores de alambre

© 2006 DESA Specialty Products™ 598-1167-03 S

PRUEBA

ON-TIME

Ponga el interruptor de tiempo (ON­TIME), al fondo del detector, en la
posición de prueba (TEST).

TEST 1 5 10

1 segundo

APAGADO

luego...

El modo manual funciona sólo
por la noche porque la luz del
día pone al detector en modo
AUTOMATICO.

Apague el interruptor por un
segundo y vuélvalo a prender.

El modo manual funciona sólo
cuando el interruptor de tiempo
(ON-TIME) está en la posición
de 1, 5 ó 10 minutos.

ON-TIME

TEST 1 5 10

Ponga el interruptor de tiempo
(ON-TIME) en la posición de
1, 5 ó 10 minutos.

MODO MANUAL

...préndalo.

Mueva el interruptor de

tiempo (ON-TIME) a 1, 5 ó

10 minutos

Apague el interruptor

por un segundo y

préndalo de nuevo*

PRUEBA

AUTOM.

MODO

MANUAL

* Si se confunde mientras cambia de fases,

apague la electricidad por un minuto y préndala
de nuevo. Después del tiempo de calibración
el control estará en fase AUTO(MATICA).

Resumen de las modalidades del

interruptor

AUTOMATICO

Nota: Cuando lo prenda por primera vez es-

pere 1 1/2 minutos para que el circuito
se claibre.

Modalidad: A tiempo: Trabaja: Día Noche

Prueba

5 seg. x x

Autom.

1, 5 ó 10 min. x

Manual

Hasta el

amanecer*

x

Adorno

3, 6 hrs, hasta

el amanecer

x

8

598-1167-03

CABLEADOINSTALACION

Para un mejor funcionamiento, instale el
aparato a casi 1.8 m del suelo.

5. Monte el soporte

X-Bar a la caja de

empalme.

4. Fije de nuevo el

alcance de sensibilidad a

la posición del medio.

2. Quite la banda

"X" de montaje.

3. Ajuste los tornil-

los tan sólo con los

dedos.

MAX

MIN

SENSITIVITY

la caja

de em-

palme

Debido al tamaño y peso del aparato, será
prudente que su asistente sotenga el aparato
mientras se conectan los cables.

Negro a negro

Blanco a blanco

Método recomendado de conexión a tierra

Use un "cable flexible" verde de a tierra (no pro­visto) y tuerza un extremo con el cable desnudo
del aparato y con el cable de a tierra de la caja.
Asegúrelos con un conector de cables. Asegure
el otro extremo del "cable flexible" con el tornillo
de a tierra de la placa de montaje.

❒ Tuerza los cables de la caja de empalme

con los cables del aparato, como se mues­tra abajo. Asegúrelos con conectores de
cables. Si tiene una caja de empalme de
metal, no necesita el "cable flexible". Si
no está seguro del método de conexión
a tierra, consulte con el código local de
construcción.

CUIDADO: NO conecte el cable ROJO

excepto que desee controlar otras luces
desde el detector de movimiento.

Luz de dos movimientos

BLANCO

NEGRO

NEGRO

NEGRO

BLANCO

Luz de un movimiento

1. Quite las

dos tuercas.

ADVERTENCIA: Desconecte la energía

en el disyuntor.

9

598-1167-03

Conexión a la luz de movimento y al aparato

estándar

BLANCO

NEGRO

NEGRO

(Estándar)

❒ En caso de conectar al aparato estándar

solamente: Pele el alambre rojo del detec-

tor de movimiento y conéctelo al alambre
negro de la luz estándar. Conecte todos
los alambres blancos. La capacidad total
no debe exceder los 360 Vatios (3.0 A).

Nota: Todo el cableado entre los aparatos

debe estar hecho de acuerdo al Código
Eléctrico Nacional por medio de un con­ducto o cualquier otro medio aceptable.

Comuníquese con un electricista califi­cado si tiene cualquier pregunta refer­ente a la adaptabilidad del sistema.

❒ Este aparato viene con un detector con una

potencia de 360 Vatios. Puesto que el aparato
tiene sólo una potencia de 100 Vatios (180
Vatios candelabro), la carga adicional de
260 Vatios (180 Vatios candelabro) puede
ser controlada por el detector.

❒ Cuando desee determinar la clasificación

de un aparato no vea tan sólo la potencia
de la lámpara. Mire la indicación que es­pecifique el voltaje máximo de la lámpara
que el aparato puede aceptar.

❒ Una vez que ha escogido los aparatos

que se conectarán y ha determinado sus
máximas potencias, súmelas. Por ejemplo,
si tiene 3 aparatos de 100 , 150 y 75 Vatios
respectivamente, usted tendrá un total de
325 Vatios.

ROJO

Maestra

Esclava

NEGRO

ROJO

NEGRO

BLANCO

Conexión para controlar una luz de mov-

imiento (esclava) desde otra (maestra)

También es posible conectar dos luces de movimiento de forma que cualquiera de las dos
unidades pueda encender simultáneamente ambas luces (sistema de doble maestro). Se
recomienda que sólo personas con amplios conocimientos de electricidad conecten este
tipo de configuración. Por favor comuníquese con nuestro departamento de asistencia al
cliente (1-800-858-8501 - sólo para hablar en inglés) antes hacer este tipo de conexión. La

conexión inadecuada del cableado de doble maestro podría dañar ambas luces de
movimiento y anular la garantía. Lo sentimos, pero no podemos contestar preguntas en

español por teléfono.

CONEXION ALTERNA

10

598-1167-03

COMPLETE LA INSTALACION

❒ Meta los cables en la caja de empalme.

Asegúrese que los cables que no estén
pinchados.

❒ Instale una bombilla de 100 Vatios Máx.,

ó 3 de 60 Vatios en estilo candelabro.

❒ Instale la parte de arriba. Asegúrela con

tornillos decorativos.

❒ Después de completar la prueba de la

página 11, calafatee el aparato y la
superficie de montaje con un sellador
de silicona contra la intemperie.

Deslice al apartato sobre
los tornillos de montaje y

ajuste las tuercas.

la caja de

empalme

Instalación del vidrio del Modelo

4193

❒ Modelo 4193 solamente: Instale las seis

piezas de vidrio deslizándolas hacia abajo tal
como se indica. Los paneles de vidrio deben
descansar en las gu’as de las equinas en
cada lado, y por detrás de los amortiguadores
de goma de la parte inferior.

Nota: A igual que con cualquier clase de
vidrio, trátelo con cuidado.

Gu’as de las

esquinas

Amortiguadores de goma

11

598-1167-03

PRUEBA

❒ Prenda el cortacircuitos y el interruptor

de luz.

Movimiento

Detector

Movimiento

ESPECIFICACIONES

Alcance ...........................Hasta 9.1 m (varía con la

temperatura del medio
ambiente).

Angulo de detección .......Hasta 180°

Carga Eléctrica ...............Vea el número máx-

imo de vatios en los
valores nominales
del artefacto

Capacidad del Detector ..Hasta 360 Vatios (3,0 A)

máximo

Requisitos de Energía ....120 VCA, 60 Hz

Fases de Operación .......PRUEBA, AUTOMATI-

CO y MODO MANUAL

Retardo de Tiempo .........1, 5, 10 minutos

Temporizador

DualBrite® ......................Apagado, 3, 6 horas, del

atardecer al amanecer

DESA Specialty Products se reserva el
derecho de descontinuar productos y de
cambiar especificaciones a cualquier momento
sin incurrir en ninguna obligación de tener
que incorporar nuevas características en los
productos vendidos con anterioridad.

180°

❒ Camine por el área de protección dándose

cuenta dónde está cuando la luz se
prende.

❒ Si necesita cambiar la sensibilidad, quite

el aparato por un rato y haga el ajuste.
Demasiada sensibilidad puede aumentar
la falsa alarma.

❒ Fije el período de tiempo (ON-TIME) que

la luz debe quedarse prendida después de
detectar movimiento (1, 5 ó 10 minutos).

❒ Determine la cantidad de tiempo después

del anocher que usted quiere que la luz
permanezca al nivel de acento.

Nota: El detector tiene un período de cerca

de 1 1/2 minutos de calentamiento
antes de detectar movimiento. Cu­ando lo prenda por primera vez,
espere 1 1/2 minutos.

TEST 1 5 10 MIN

ON-TIME

OFF 3 6 DUSK TO

HOUR DAWN

Alcance Máximo Angulo de
Cobertura Máxima

9.1m

1.8 m

Evite apuntar el control hacia:

• Objetos que cambien rápidamente de tem

-

peratura tales como ductos de calefacción
y acondicionadores de aire. Estas fuentes
de calor pueden causar falsas alarmas.

• Areas donde animales domésticos o el
tráfico puedan activar el control.

• Los objetos grandes cercanos y de colores
resplandecientes que reflejan la luz del día
pueden hacer que el detector se apague.
No apunte otras luces hacia el detector.

Lo menos sensible Lo más sensible

El detector es menos sensible al movimiento
que se dirige directamente hacia él.

❒ Fije el de adorno (DualBrite®) a apagado

(OFF) y el control de ON-TIME a la posición
de prueba (TEST).

12

598-1167-03

GUIA DE INVESTIGACION DE AVERIAS

GARANTÍA LIMITADA A 3 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos
que varían de estado a estado o de provincia a provincia.
Por un período de 3 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de
fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras
partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier
componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia,
instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products y no se extiende a otros equipos
o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS,
INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRO­DUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR
DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABI­LIDAD POR PARTE DE DESA SPECIALTY Products POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O
CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O
NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuen­tes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud. Para reclamos por la garantía se
requiere la prueba de compra.

SINTOMA

La luz se
prende
sin
ninguna
razón
aparente.

La luz se
queda
prendida
continua­mente.

La luz se
prende y
se apaga.

POSIBLE CAUSA

1. El Control de Luz puede estar de

­tectando animales pequeños o el
trásito de automóviles. (Reduzca
la sensibilidad).

1. El sensor puede detectar fuentes
de calor, como ductos de calefac­ción y de aire acondicionado,
o superficies resplandecientes
que reflejan la luz. (Reduzca la
sensibilidad).

1. El Control de Luz está en fase
de Prueba y calentándose. (El

prenderse y apagarse es normal
bajo estas condiciones. Apague
el Aumento).

SINTOMA

La luz no
se enci­ende.

La luz se
prende
durante el
día.

POSIBLE CAUSA

1.

El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el
cortacircuitos está apagado.

4. La desconexión de luz del día
está en efecto. (Compruébelo al
anochecer).

5. Alambrado incorrecto, si ésta es
una nueva instalación.

1. El Control de Luz puede estar in

­stalado en un lugar relativamente
oscuro.

2. El Control de Luz está en fase de
Prueba. (Fije el interruptor del con-
trol a la posición de TIEMPO).

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda

antes de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.desatech.com. Si
el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V).
Usted puede también escribir a:
DESA Specialty Products
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products (Servicio Técnico para Productos Especiales)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

13

598-1167-03

En fonction :

Mode : Temps en circuit : jour nuit

Essai

5 secondes x x

Auto

1, 5, ou 10 min. x

Manuel

au choix, amanecer* x

Accen­tuation

3, 6 h jusqu’à l’aurore x

© 2006 DESA Specialty ProductsMC 598-1167-03 F

Lanterne moulée sous
pression à détecteur de
mouvement

Série PF-4190

Caractéristiques

• Allume l’éclairage lorsqu’un mouvement
est détecté.

• Éteint automatiquement l’éclairage.

• Éclairage d'accentuation de crépuscule.

• Photocellule qui maintient l’éclairage éteint
pendant la période de lumière du jour.

Exigences

• La commande d'éclairage nécessite une
alimentation 120 volts c.a.

• Si vous désirez utiliser la priorité manuelle,
la commande doit être branchée à un inter­rupteur.

• Certains codes de bâtiment locaux peu-

vent exiger que l’installation soit faite
par un électricien qualifié.

Cet emballage comprend:

• Lanterne

• Console de montage universelle facile à
utiliser (Barre-X)

• Ferrures de montage

• Serre-fils

Minuterie DualBrite

®

L’éclairage faible intensité s’allume à la tombée
de la nuit selon la durée sélectionnée (fermé,
3 hres, 6 hres, jusqu'à l'aurore). En cas de
détection de mouvement, l’éclairage s’allume à
pleine intensité, pendant la période indiqué par
le commutateur ON-TIME (1, 5 ou 10 min), pour
ensuite repasser en mode faible intensité.

FONCTIONNEMENT

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enfiron

1 1/2 minute pour que l’étalonnage du
circuit soit complété.

Le mode manuel ne fonc­tionne que la nuit parce que
la lumière du jour remet le
capteur en mode AUTO.

Mettre l’interrupteur hors cir­cuit pendant une seconde,
plus en circuit pour alterner
entre les modes AUTO et
MANUEL.

Le m ode man uel ne
fonctionne que lorsque
l’interrupteur ON-TIME est
aux positions 1, 5 ou 10.

hors circuit

pendant 1

seconde,

puis ...

... à nouveau

en circuit

Placer l’interrupteur ON-

TIME à 1, 5 ou 10 minutes

Mettre l’interrupteur
hors circuit pendant

une seconde, puis le

remettre en circuit

Amener en position d’essai
(TEST) l’interrupteur de
temps en circuit (ON-TIME)
du bas du détecteur.

ON-TIME

TEST 1 5 10 MIN

ON-TIME

TEST 1 5 10 MIN

ESSAI

AUTOMATIQUE

Résumé du mode de commutation

PRIORITÉ MANUELLE

PRIORITÉ MANUELLE

AUTO

TEST

Amener l’interrupteur de
temps en circuit (ON-TIME)
à la position correspondant
à 1, 5 ou 10 minutes.

* Si vous ne savez plus dans quel mode se

trouve l’appareil, couper l’alimentation pen­dant une minute puis la rétablir. Après le
temps d’étalonnage, la commande reviendra
au mode AUTO.

14

598-1167-03

INSTALLATION

Pour un rendement optimal, montez le lumi­naire à environ 1,8 m au-dessus du sol.

AV E R T I S S E M E N T: C o u p e z
l'alimentation au disjoncteur ou au fus­ible.

1. Enlevez les

deux écrous.

2. Enlevez la

barre-X.

Boîte de

jonction

5. Fixez la barre-X à la

boîte de jonction.

À cause de la taille et du poids du luminaire,
vous pourriez trouver utile de vous aider par
une personne qui tiendra le luminaire pendant
que vous raccordez les fils.

Une lanterne à détecteur de mouvement

NOIR

BLANC

Deux lanternes à détecteure de mouvement

NOIR

NOIR

BLANC

Méthode de mise à la terre recommandée

Utilisez une «queue de cochon» verte (non
fournie) et torsadez-en une extrémité avec le
fil nu du luminaire et le fil de terre de la boîte
de jonction. Utilisez un serre-fils. Fixez l'autre
extrémité de la «queue de cochon» avec la vis
de terre (GND) sur la plaque de montage.

❒ Torsadez ensemble les fils de la boîte

de jonction et ceux du luminaire comme
indiqué ci-dessous. Utilisez des serre-fils.
Si la boîte de jonction est en métal, vous
pourriez nécessiter une «queue de co­chon» verte. Si vous avez des doutes sur
la méthode de mise à la terre, consultez
votre code du bâtiment.

AVERTISSEMENT: NE PAS raccorder le
fil ROUGE à moins que vous ne vouliez
commander d’autres luminaires au
moyen du détecteur de mouvement.

noir/noir

blanc/blanc

MAX

MIN

4. Réglez la sensibilité
à mi-position à l'arrière

du luminaire.

3. Resserrez les vis

avec les doigts.

SENSITIVITY

CÂBLAGE

15

598-1167-03

Câblage vers luminaire à détecteur de

mouvement et luminaire standard

candélabre), un luminaire additionnel de
260 Watts (180 Watts candélabre) peut
être contrôlé par ce capteur.

❒ Lorsque vous déterminez l'intensité que

peut supporter un luminaire, ne vous con­tentez pas de simplement lire l'intensité
indiquée sur l'ampoule. Recherchez
l'étiquette indiquant le wattage d'ampoule
maximal de l'appareil.

❒ Une fois que vous avez choisi les lumi-

naires à raccorder et déterminé leur in­tensité maximale respective, additionnez
les intensités. Par exemple, si vous avex
3 appareils dont l'intensité est 100 Watts,
150 Watts et 75 Watts respectivement, la
charge totale est 325 Watts.

NOIR

BLANC

NOIR

(Standard)

❒ Pour câblage à un luminaire standard

seulement : dénudez le fil rouge du dé-

tecteur de mouvement et raccordez-le au
fil noir du luminaire standard. Raccordez
tous les fils blancs ensemble. L'intensité
maximale ne noit pas dépasser 360 Watts
(3,0A).

Note: Le câblage entre les appareils

d’éclairage doit être conforme aux exi­gences du Code canadien de l’électricité
et être installé dans des canalisations ou
autres dispositifs acceptables. Si vous

avez des questions concernant la
convenance du système, consultez un

électricien reconnu.

❒ Ce luminaire est pourvu d'un capteur de

360 W. Puisque le luminaire a une inten­sité de seulement 100 Watts (180 Watts

Il est également possible de câbler deux lanternes de carrosse à détecteur de mouvement
de façon qu’un luminaire ou l’autre puisse commander les deux lanternes en même temps
(système à deux luminaires principaux). Il est recommandé que seuls des gens possédant
une grande expérience de l’électricité tentent de réaliser cette configuration. Avant d’entre­prendre ce type de câblage, veuillez communiquer avec notre Service à la clientèle au 1 800
858-8501 (service en anglais seulement). Si le câblage d’une installation à deux lumi-

naires principaux n’est pas exécuté correctement, il pourrait entraîner la destruction
des deux luminaires à détection de mouvement et annuler votre garantie. Nous nous

excusons de ne pas pouvoir répondre à vos questions en français par téléphone.

ROUGE

BLANC

NOIR

NOIR

Maître

Satellite

Câblage vers luminaire à détecteur de

mouvement (secondaire) en provenance

d’un autre luminaire (principal).

ROUGE

CÂBLAGE FACULTATIF

16

598-1167-03

COMPLÉTEZ L'INSTALLATION

❒ Insérez les fils dans la boîte de jonction.

Assurez-vous qu'aucun fil n'est pincé.

Glissez le luminaire sur

les vis de montage et

resserrez les vis.

❒ Installez une ampoule de 100 W maxi-

mum, ou trois ampoules de 60 W de type
candélabre.

❒ Installez le dessus du luminaire. Fixez

avec les vis décoratives.

❒ Après avoir complété les essais de la page

17, calfeutrez la surface de montage
du luminaire avec un scellant silicone
résistant aux intempéries.

Boîte de

jonction

Installation des panneaux de

verre de modèle 4193

❒ Modèle 4193 seulement : installez les six

panneaux de verre en les insérant comme
indiqué ci-dessus. Les panneaux doivent
s’appuyer sur les guides d’angle de chaque
côté et sur les butoirs de caoutchouc au
fond.

Note : Comme pour tout article en verre,
manipulez le luminaire avec précaution.

Guides
d’angle

Butoirs en caoutchouc

17

598-1167-03

ESSAIS

❒ Mettre en circuit le disjoncteur et

l’interrupteur d’éclairage.

Détecteur

❒ Marchez dans la zone de couverture

et notez l’endroit où vous êtes lorsque
l’éclairage s’allume.

❒ Si vous désirez changer la sensibilité

temporairement, enlevez le luminaire et
faites le réglage nécessaire. Une trop
grande sensibilité peut augmenter les
déclenchements intempestifs.

❒ Placer l’interrupteur ON-TIME à 1, 5 ou

10 minutes.

❒ Réglez le temps après le crépuscule où

vous voulez que l’éclairage d’accentuation
s’allume.

Mouvement

Mouvement

Note: Le capteur doit se réchauffer 1 1/2

minute avant de pouvoir détecter le
mouvement. Lorsque l’appareil est
mis en circuit, attendre 1 1/2 minute.

TEST 1 5 10 MIN

ON-TIME

OFF 3 6 DUSK TO

HOUR DAWN

180°

9.1m

1.8 m

Éviter de pointer l’appareil:

• Sur

des flaques d’eau ou des objets dont

la température change rapidement. Ces

sources peuvent causer des déclenche­ments intempestifs.

• Vers des zones où des animaux ou
la circulation risquent de déclencher
l’appareil.

• Sur des objets avoisinants de grande
dimension et de couleur claire. La ré­flexion pourrait déclencher la fonction de
mise hors circuit à la lumière du jour. Ne
pas pointer d’autres sources lumineuses
sur la commande d’éclairage.

Le moins sensible Le plus sensible

Portée maximale Angle de
couverture maximale

Le détecteur est moins sensible au mouve­ment dans sa direction.

FICHE TECHNIQUE

Portée . . . . . . . . . . . . .Jusqu’à 9,1 m (varie

selon la température

ambiante)

Angle de détection . . . .jusqu’à 180°

Charge électrique . . . .Voir la ca pa cité

sur l’appareil pour

la puissance maxi-

mum
Capacité du détecteur .Pour un maximum de

360W (3 A.)

Courant requis . . . . . .120 V c.a., 60 Hz.

Modes de

fonctionnement . . . . . .Essai, automatique

et priorité manuelle

Minuterie . . . . . . . . . . .1, 5 ou 10 minutes

DualBriteMD . . . . . . . . .3, 6 heures, crépus-

cule-aurore
DESA Specialty Products se réserve le doit

d’abandonner tout produit et d’en changer
les spécifications, en tout temps et sans con­tracter quelque obligation que ce soit quant à
l’incorporation de nouvelles caractéristiques
aux produits déjà vendus.

❒ Mettez l’interrupteur de temps en circuit

à la position TEST et l’interrupteur Dual-

BriteMD à la position OFF.

18

598-1167-03

SYMPTÔME

L’éclairage
s’allume sans
raison appar­ente.

L’éclairage reste
allumé continu­ellement.

L’éclairage
clignote.

CAUSE POSSIBLE

1. La commande peut dé

­tecter de petits animaux
ou la circulation automobile
(Réduisez la portée).

1.

Le capteur peut percevoir
une source de chaleur
comme une sortie d’air, un
évent de sécheuse ou une
surface de couleur claire
réfléchissant la chaleur

(Réduisez la portée).

1. La commande d’éclairage
est en mode essai et se
réchauffe. (Le clignotement

est normal dans ces deux
cas).

CAUSE POSSIBLE

1. L’interrupteur d’éclairage est en
position hors circuit.

2. L’ampoule au quartz est desser

-

rée ou grillée.

3. Le fusible du circuit a sauté ou
le disjoncteur est en position
hors circuit.

4. La fonction de mise hors circuit
à la lumière du jour est engagée.
(Revérifier quand il fait nuit).

5. Mauvais câblage, s’il s’agit
d’une nouvelle installation.

1. La commande d’éclairage est
installée dans un endroit rela­tivement sombre.

2. La commande d’éclairage
est en mode essai. (Placer

l’interrupteur ON-TIME à 1, 5
ou 10 minutes).

SYMPTÔME

L’éclairage
s’allume
pas.

L’éclairage
s’allume de
jour.

GUIDE DE DÉPANNAGE

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de

l’aide avant de retourner l’article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.desa­tech.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seule­ment), entre 7 h 30 et 16 h 30, HNC, du lundi au vendredi. Vous pouvez aussi écrire au :
DESA Specialty Products
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products (Service technique, produits de spécialité)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée
de main : numéro du modèle, date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit.

19

598-1167-03

GARANTIE LIMITÉE DE 3 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également
jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de 3 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à
un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais
traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts
par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses composants
fournis invalidera totalement la présente garantie.Cette garantie n’inclut pas le remboursement pour le
dérangement, l’installation, le réglage, la perte d’utilisation, le service non autorisé ou les frais d’expédition
pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés DESA Specialty Products et ne s’étend pas aux autres
équipements et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU
IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CON­VENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN BUT
OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA
SPECIALTY PRODUCTS NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIA­LES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent
pas l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-des­sus pourrait ne pas s’appliquer à vous. Pour toute réclamation en vertu de la garantie, il est nécessaire de
présenter une preuve d’achat.

20

598-1167-03

NOTES/NOTAS __________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
_______________________
