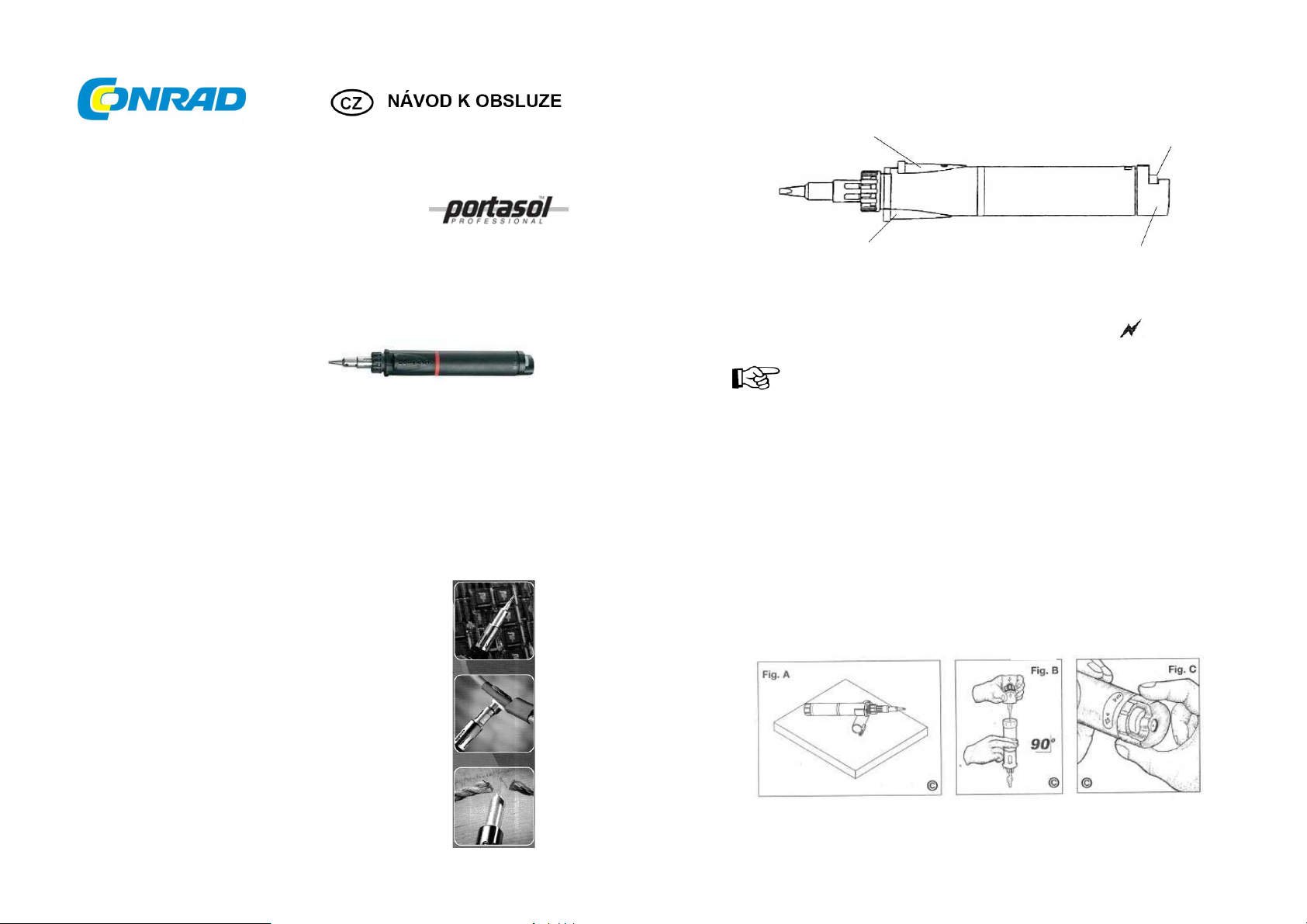

Popis a ovládací prvky
Obr. C
Plynový vypínač
Kontrolní průzor
pro kontrolu
množství plynu
Plynová páječka Portasol ProPiezo
Obj. č.: 81 18 58
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup plynové páječky Portasol ProPiezo.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Ideální řešení pro pájení, které není nezávislé na připojení do sítě.
Minipáječka do kapsy s piezo zapalováním a bohatým příslušenstvím.
Plynová páječka je vhodná k pájení, ohřívání a svařování.
Zapalovací tlačítko
Zapalování
Páječka je zapalována piezoelektrickým systémem.
Plynový vypínač je označený jako „GAS“. Zapalovací spínač je označen logem .
Pájení,horkovzdušné a horko-řezné hroty
Vyberte vhodný hrot a přítlačnou objímku.Otočte teplotním regulátorem na maximum.
Pusťte plyn stlačením tlačítka dopředu.Stiskněte piezo-zapalovací tlačítko a povolte
tlačítko zpět. Je-li katalyzátor výfukového kanálku ve hrotu žhavý, zapálení se podařilo.
Nastavení plamenu
Použijte nízké až střední nastavení. Při vysokém proudění plynu může samotný plyn
zhášet plamen. Plamen je obtížné spatřit za určitých světelných podmínek.
Hrot a přítlačná objímka mohou být po použití ještě horké.
Nechte je dostatečně ochladnout před tím než se jich dotknete.
Regulátor teploty
Nastavení teploty
Teplota hrotu a proudění plynu můžou být nastaveny otočením knoflíku teplotní regulace
(umístěn obvykle na plnícím konci) v rozsahu HI/LO (hodně/málo). Není nutné mít pro
uspokojivé pájení hrot rozžhavený do zářivě červena. Praxe vám ukáže jaké nastavení
teploty je potřeba.
Obr. A Obr. B
Plnění plynu
Pájecí
Plynový vypínač musí být vypnutý (v pozici OFF) před plněním (obr. B)
Adaptéry nejsou k plnění normálně vyžadovány. K naplnění podržte náhradní náplň nad
páječkou,plnění náhradního plynu je závislé na gravitaci a tlaku. Nenaplňujte šikmo. Přestaňte plnit
v momentě, kdy plyn vytéká z ventilu. Speciální odvzdušňovací ventil dovoluje rychlé a snadné plnění.

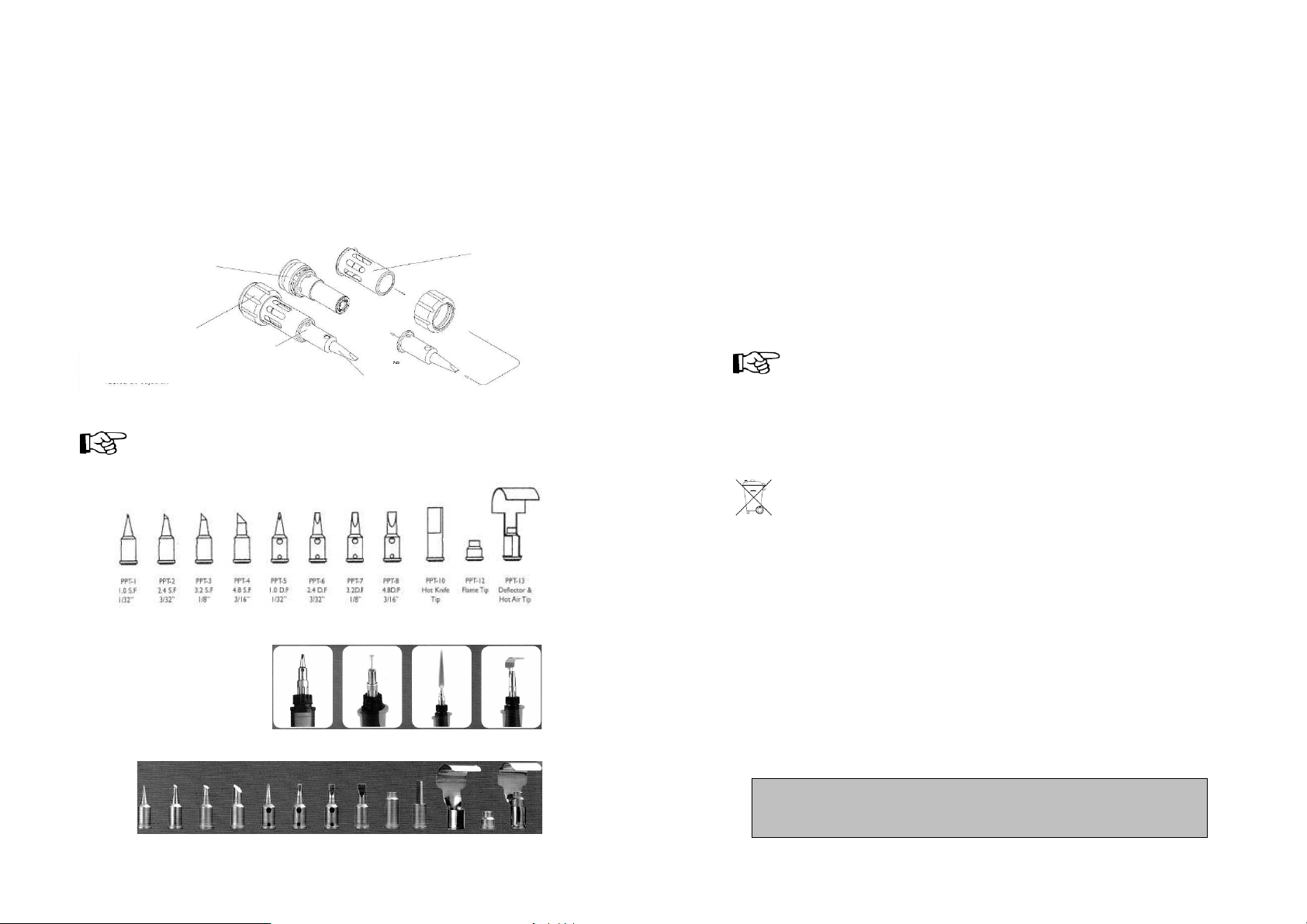

Výměna hrotu (obr. C)
Pájecí,horkovzdušné a jiné hroty se lehce odebírají nebo instalují odšroubováním přítlačné objímky
a vysunutím hrotu,objímky a matice přes zapalovací část. Odeberte hrot,a nahraďte ho novým nebo
náhradním dílem. Zasuňte zpět na místo a zašroubujte. Pro názornost se podívejte se na obr. D.
Obr. D
Tělo pájecí hlavy
Držák pájecího hrotu
Připevňovací matka
Katalizátor
hrot
Z výfukových kanálků hrotu sálají horké plyny s teplotou přes 580 °C. Nenechávejte
proto páječku bez dozoru.Pokud jí odkládáte na podložku, nechte kanálky natočeny
vzhůru a na železném odkládacím podstavci na pouzdře podle Obr. E.
Obr. E Náhradní pájecí hroty
Teplotní rozsahy
Pájecí hroty do 580°C (1075° F)
Páječka do 1300°C (2372° F)
Horkovzdušný hrot do 625°C (1150° F)
Horko-řezný hrot do 580°C (1075° F)
Rozsah dodávky
Plynová páječka (bez plynové náplně)
Pájecí hrot 2,4 mm
Návod k obsluze
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do plynové páječky.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti
spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Plynová páječka nevyžaduje žádnou speciální údržbu. K čištění pouzdra používejte pouze
měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická
rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit pouzdro páječky.
Recyklace
Likviduje odpad na konci doby životnosti výrobku přiměřeně
podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Výkon
10 W až 75 W
Doba provozu 90 min
Max. teplota 1300 °C
Hmotnost 75 g
Záruka
Na digitální vpichovací teploměr poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. DO/KOV/6/2012
