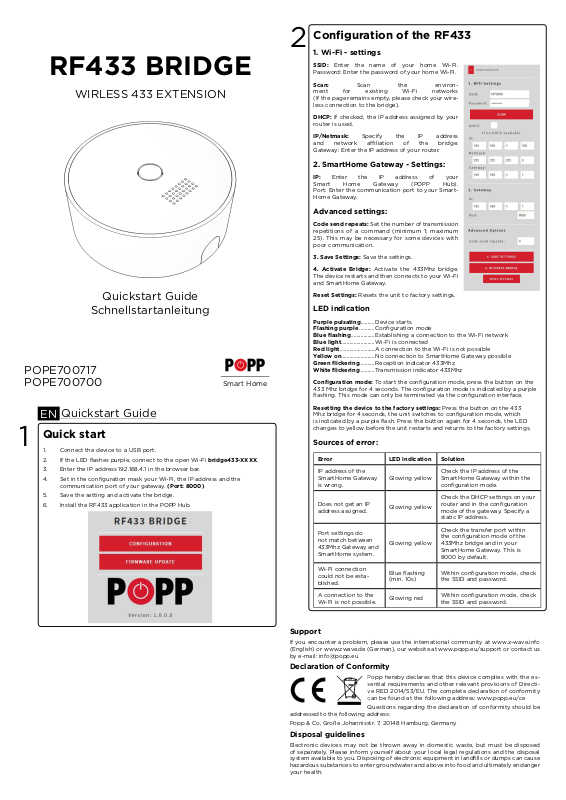

Popp RF433 BRIDGE Quick Start Manual
RF433 BRIDGE
WIRLESS 433 EXTENSION
Quickstart Guide
Schnellstartanleitung
POPE700717
POPE700700
Quickstart Guide
EN
Quick start
1
1. Connect the device to a USB port.
2. If the LED fl ashes purple, connect to the open Wi-Fi bridge433-XXXX.
3. Enter the IP address 192.168.4.1 in the browser bar.
4. Set in the confi guration mask your Wi-Fi, the IP address and the
communication port of your gateway. (Port: 8000)
5. Save the setting and activate the bridge.
6. Install the RF433 application in the POPP Hub.
Smart Home
Confi guration of the RF433
2
1. Wi-Fi - settings
SSID: Enter the name of your home Wi-Fi.
Password: Enter the password of your home Wi-Fi.
Scan: Scan the environ-
ment for existing Wi-Fi networks
(If the page remains empty, please check your wireless connection to the bridge).
DHCP: If checked, the IP address assigned by your
router is used.
IP/Netmask: Specify the IP address
and network affi liation of the bridge.
Gateway: Enter the IP address of your router.
2. SmartHome Gateway - Settings:
IP: Enter the IP address of your
Smart Home Gateway (POPP Hub).
Port: Enter the communication port to your SmartHome Gateway.
Advanced settings:
Code send repeats: Set the number of transmission
repetitions of a command (minimum 1; maximum
25). This may be necessary for some devices with
poor communication.
3. Save Settings: Save the settings.
4. Activate Bridge: Activate the 433Mhz bridge.
The device restarts and then connects to your Wi-Fi
and SmartHome Gateway.
Reset Settings: Resets the unit to factory settings.
LED indication
Purple pulsating ..........Device starts
Flashing purple ...........Confi guration mode
Blue fl ashing ................. Establishing a connection to the Wi-Fi network
Blue light ........................Wi-Fi is connected
Red light .........................A connection to the Wi-Fi is not possible
Yellow on........................No connection to SmartHome Gateway possible
Green fl ickering...........Reception indicator 433Mhz
White fl ickering ..........Transmission indicator 433Mhz
Confi guration mode: To start the confi guration mode, press the button on the
433 Mhz bridge for 4 seconds. The confi guration mode is indicated by a purple
fl ashing. This mode can only be terminated via the confi guration interface.
Resetting the device to the factory settings: Press the button on the 433
Mhz bridge for 4 seconds, the unit switches to confi guration mode, which
is indicated by a purple fl ash. Press the button again for 4 seconds, the LED
changes to yellow before the unit restarts and returns to the factory settings.
Sources of error:
Error LED indication Solution
IP address of the
SmartHome Gateway
is wrong.
Does not get an IP
address assigned.
Port settings do
not match between
433Mhz Gateway and
SmartHome system.
Wi-Fi connection
could not be established.
A connection to the
Wi-Fi is not possible.
Glowing yellow
Glowing yellow
Glowing yellow
Blue fl ashing
(min. 10s)
Glowing red
Check the IP address of the
SmartHome Gateway within the
confi guration mode.
Check the DHCP settings on your
router and in the confi guration
mode of the gateway. Specify a
static IP address.
Check the transfer port within
the confi guration mode of the
433Mhz bridge and in your
SmartHome Gateway. This is
8000 by default.
Within confi guration mode, check
the SSID and password.
Within confi guration mode, check
the SSID and password.
Support
If you encounter a problem, please use the international community at www.z-wave.info
(English) or www.zwave.de (German), our website at www.popp.eu/support or contact us
by e-mail: info@popp.eu
Declaration of Conformity
Popp hereby declares that this device complies with the essential requirements and other relevant provisions of Directive RED 2014/53/EU. The complete declaration of conformity
can be found at the following address: www.popp.eu/ce
addressed to the following address:
Popp & Co, Große Johannisstr. 7, 20148 Hamburg, Germany
Questions regarding the declaration of conformity should be
Disposal guidelines
Electronic devices may not be thrown away in domestic waste, but must be disposed
of separately. Please inform yourself about your local legal regulations and the disposal
system available to you. Disposing of electronic equipment in landfi lls or dumps can cause
hazardous substances to enter groundwater and above into food and ultimately endanger
your health.
Quickstart Guide
DE
Schnellstart
1
1. Schließen Sie das Gerät an einen USB-Anschluss an.
2. Wenn die LED lila blinkt, verbinden Sie sich
mit dem off enen WLAN: bridge433-xxxx
3. Geben Sie in die Browserleiste die IP-Adresse 192.168.4.1 ein.
4. Stellen Sie in der Konfi gurationsmaske Ihr WLAN, die IP Adresse
und den Kommunikationsport Ihres Gateways ein. (Port: 8000)
5. Speichern Sie die Einstellung und aktivieren Sie die Bridge.
6. Installieren Sie im POPP Hub die Anwendung RF433.
Konfi guration der RF433 Bridge
2
1. WLAN-Einstellung
SSID: Tragen Sie die Bezeichnung Ihres Heim-
WLANs ein.
Passwort: Tragen Sie das Passwort Ihres HeimWLANs ein.
Scan: Scannen Sie die Umgebung nach vorhandenen
WLAN-Netzwerken (Wenn die Seite leer bleibt,
überprüfen Sie bitte Ihre WLAN-Verbindung zur
Bridge).
DHCP: Ist der Haken gesetzt, wird die IP Adresse
verwendet, welche von Ihrem Router zugewiesen
wurde.
IP/Netmask: Legen Sie die IP Adresse und
Netzwerkzugehörigkeit der Bridge fest.
Gateway: Geben Sie die IP Adresse Ihres Routers
ein.
2. SmartHome Gateway - Einstellung
IP: Geben Sie die IP-Adresse Ihres Smart Home
Gateway (POPP Hub) ein.
Port: Geben Sie den Kommunikationsport zu Ihrem
SmartHome Gateway ein.
Erweiterte Einstellungen
Code send repeats: Stellen Sie die Anzahl der
Sendewiederholungen eines Befehls ein (minimal
1; maximal 25). Dies kann bei einigen Geräten mit
schlechter Kommunikation erforderlich sein.
3. Save Settings: Speichern Sie die Einstellungen.
4. Activate Bridge: Aktivieren Sie die 433Mhz Bridge. Das Gerät startet neu und
verbindet sich danach mit Ihrem WLAN und SmartHome Gateway.
Reset Settings: Setzt das Gerät auf Werkseinstellung zurück.
LED Anzeige
Lila pulsierend .............Gerät startet
Lila blinkend ................. Konfi gurationsmodus
Blau blinkend ...............Verbindungsaufbau zum WLAN
Blau leuchtend .............WLAN ist verbunden
Rot leuchtend ..............Eine Verbindung zum WLAN ist nicht möglich
Gelb leuchtend ............Keine Verbindung zum SmartHome Gateway möglich
Grünes fl ackern ...........Empfangsanzeige 433Mhz
Weißes fl ackern ...........Sendeanzeige 433Mhz
Konfi gurationsmodus: Um den Konfi gurationsmodus zu starten, drücken Sie
den Knopf, auf der 433 Mhz Bridge, für 4 Sekunden. Der Konfi gurationsmodus
wird durch ein lila Blinken angezeigt. Dieser Modus lässt sich nur über die
Konfi gurationsoberfl äche beenden.
Zurücksetzen des Gerätes in den werkseitigen Zustand: Drücken Sie den
Knopf , auf der 433 Mhz Bridge, für 4 Sekunde, das Gerät wechselt in den
Konfi gurationsmodus, welches durch ein lila Blinken angezeigt wird. Drücken Sie
die Taste erneut für 4 Sekunden, die LED wechselt zu gelb, bevor das Gerät neu
startet und wieder in den Werkszustand zurückversetzt wird.
Fehlerquellen
2
Fehler LED Anzeige Lösung
IP Adresse des SmartHome Gateways ist
falsch.
Bekommt keine IP
Adresse zugewiesen.
Porteinstellungen
stimmen zwischen
433Mhz Gateway und
SmartHome System
nicht überein.
WLAN-Verbindung
konnte nicht aufgebaut werden
Eine Verbindung
zum WLAN ist nicht
möglich.
Gelb leuchtend
Gelb leuchtend
Gelb leuchtend
Blau blinkend
(mind. 10s)
Rot leuchtend
Prüfen Sie innerhalb des Konfi gurationsmodus die IP Adresse des
SmartHome Gateways.
Prüfen Sie die DHCP-Einstellungen an Ihrem Router und im
Konfi gurationsmodus des Gateways. Legen Sie eine statische IP
Adresse fest.
Prüfen Sie innerhalb des Konfi gurationsmodus der 433MhzBridge und in Ihrem SmartHome
Gateway den Übertragungsport.
Dieser ist standardmäßig 8000.
Prüfen Sie innerhalb des Konfi gurationsmodus die SSID und das
Passwort.
Prüfen Sie innerhalb des Konfi gurationsmodus die SSID und das
Passwort.
Support
Sollten Sie auf ein Problem stoßen, nutzen Sie bitte die internationale Community auf
www.z-wave.info (englisch) bzw. www.zwave.de (deutsch), unsere Website unter www.
popp.eu/support oder kontaktieren Sie uns per E-Mail: info@popp.eu
Konformitätserklärung
Hiermit erklärt Popp, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie RED 2014/53/
EU befi ndet. Die vollständige Konformitätserklärung kann
unter folgender Adresse gefunden werden: www.popp.eu/ce
Fragen zur Konformitätserklärung sind an folgende Adresse zu richten:
Popp & Co, Große Johannisstr. 7, 20148 Hamburg, Germany
Entsorgungsrichtlinien
Elektronische Geräte dürfen nicht in den Hausmüll geworfen werden, sondern müssen gesondert entsorgt werden. Bitte informieren Sie sich über die bei Ihnen lokal geltenden gesetzlichen Regelungen und das Ihnen zur Verfügung stehende Entsorgungssystem. Durch
die Entsorgung elektronischer Geräte auf Müllhalden oder Deponien können gefährliche
Substanzen in das Grundwasser und darüber in Nahrungsmittel gelangen und damit letztendlich Ihre Gesundheit gefährden.
