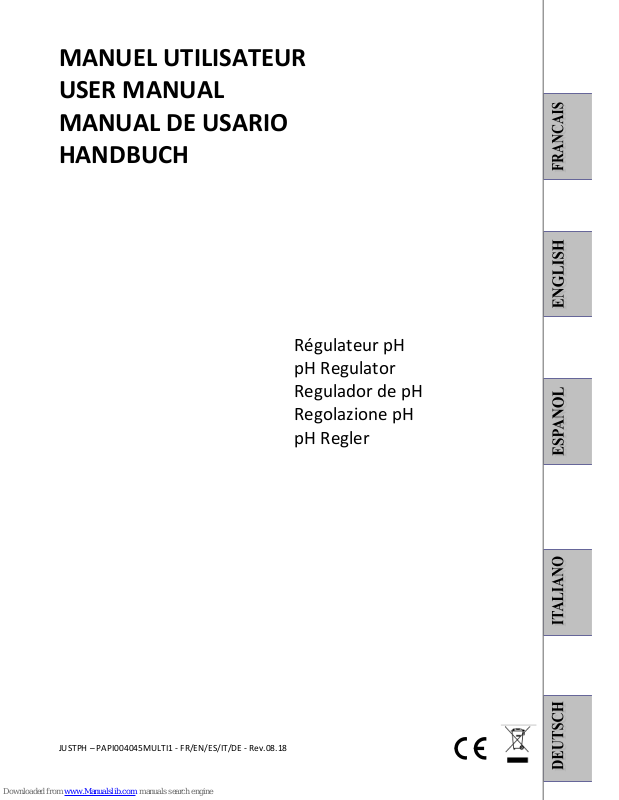

Page 1

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

MANUEL UTILISATEUR USER MANUAL MANUAL DE USARIO HANDBUCH

Régulateur pH pH Regulator Regulador de pH Regolazione pH pH Regler

Page 2

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

SOMMAIRE

FRANCAIS

1/ CONSIGNES DE SECURITE ……………………………………………………………………………………………………………………………………………………………. 3

2/ LISTE DE COLISAGE ………………………………………………………………………………………………………………………………………………………….…………..…… 4

3/ INSTALLATION ……………………………………………………………………………………………………………………………………………………………………..………………. 5

3.1 - Boitier électronique……………………………………………………………………………………………………………………………………….……….……..………..……. 5

3.2 - Porte-accessoires ……………………………………………..…………………………………………………………………………………………………...………..…………….. 6

3.3 - Sonde pH et circuit d’injection…………………..…………………………………………………………………………………………….……….……..………….…. 6

4/ REGLAGE DES PARAMETRES ……………………………………………….……………………………………………………………….……………………………………. 7

4.1 - Panneau principal …………………………………………………………………………………………………………………………………………………..………..………...…. 7

4.2 - Paramétrage ……………………………………………..………………………………………………………………………………………………………………….………....………. 7

4.3 - Affichage ……………………………………………..………………………………………………………………………………………………………………………….………....………. 8

5/ UTILISATION …………………………………………………………………………………………………………………………………………………………….……………………………. 9

5.1 - Vérification des paramètres de l’eau …………………………………………………………………………………………………….………..………..……. 9

6/ ENTRETIEN ………………………………………………………………………………………………………………………………………….………………………..…………………………. 9

6.1 - Période d’hivernage ……………………………………………………………………………………………………………………………………….…….……..………..……. 9

6.2 - Etalonnage de la sonde pH....................………………………………………………………………………………………………………………..……….………… 10

7/ DIAGNOSTIC DES DEFAILLANCES……………………………………………………………………………………………………………………..………………………. 11

7.1 - Sécurités …………………………..…………………………………………………………………………………………………………………………………….…….……..………..……. 11

8/ GARANTIE ……………………………………………………………………………………………………………………………………………………………………….……….………………. 12

Page 3

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

1/ CONSIGNES DE SECURITE

INSTRUCTIONS DE SECURITE

LISEZ, COMPRENEZ ET SUIVEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT TOUTE INSTALLATION

ET UTILISATION DE CE MATERIEL.

Dans ce manuel ce symbole annonce un AVERTISSEMENT. Il vous alerte du risque de détérioration du matériel ou de blessures graves sur les personnes. Respecter IMPERATIVEMENT ces avertissements !

Dans le but d’améliorer la qualité de ses produits, le fabricant se réserve le droit de modifier, à tout

moment et sans préavis, les caractéristiques de ses fabrications.

AVERTISSEMENT - RISQUES DE CHOCS ELECTRIQUES

Afin d’éviter les risques de blessures ou d’accident, porter et installer le matériel hors de portée des

enfants.

S’assurer que l’installation du local technique est en conformité avec les normes en vigueur dans le pays d’installation au moment de l’installation. Le coffret électrique de filtration doit notamment être

protégé par un disjoncteur différentiel de 30mA maximum avec distance d’ouverture de contact d’au moins 3 mm sur tous les pôles. A ne pas confondre avec le disjoncteur différentiel de protection de

l’ensemble de l’habitation qui est de l’ordre de 300 à 500mA. En cas de doute, contacter un électricien qualifié pour vérifier l’ensemble de l’installation de votre local technique. L’installation de cet appareil

doit être réalisée par une personne qualifiée conformément aux normes électriques en vigueur dans le

pays d’installation au jour de l’installation.

Les câbles d’alimentation électrique et de la cellule doivent être protégés contre toute détérioration

accidentelle. Un câble endommagé doit être immédiatement remplacé exclusivement par un câble

d’origine. Ne jamais couper ou rallonger les câbles.

Couper impérativement l’alimentation électrique avant toute intervention technique sur l’appareil. Ne pas modifier l’appareil. Toute modification peut le détériorer ou être dangereuse pour les personnes. Seule une personne qualifiée peut intervenir sur l’appareil en cas de panne ou pour en assurer la

maintenance.

Cet appareil doit être utilisé exclusivement pour des piscines familiales.

LE NON RESPECT DE CES INSTRUCTIONS PEUT CAUSER LA DETERIORATION DE L’APPAREIL OU DES BLESSURES GRAVES SUR LES PERSONNES

Les consignes de sécurité détaillées dans ce manuel ne sont pas exhaustives. Elles rappellent les risques les plus communs rencontrés lors de l’utilisation d’équipements électriques en présence d’eau. La prudence et le bon sens doivent accompagner toute installation et utilisation de ce matériel.

Page 4

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

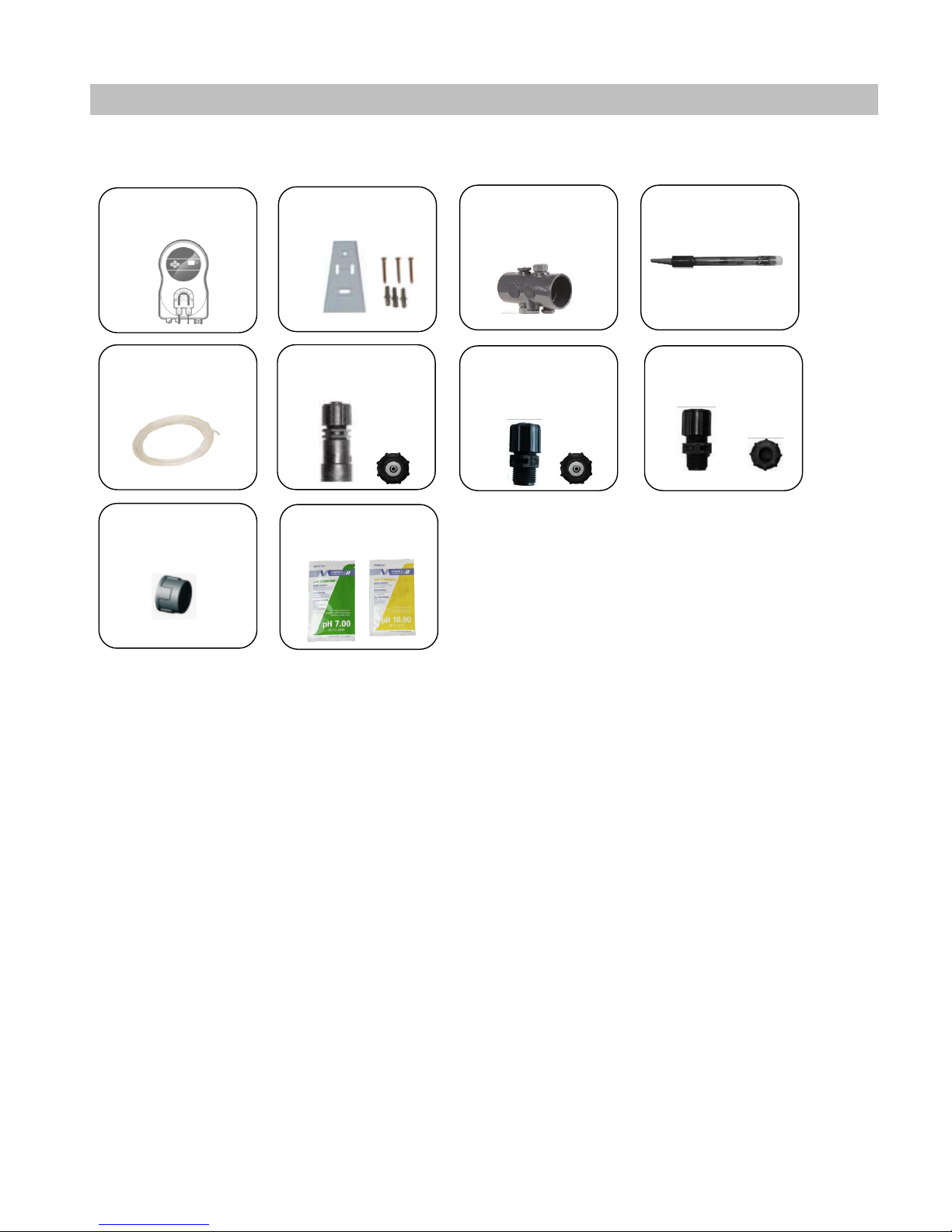

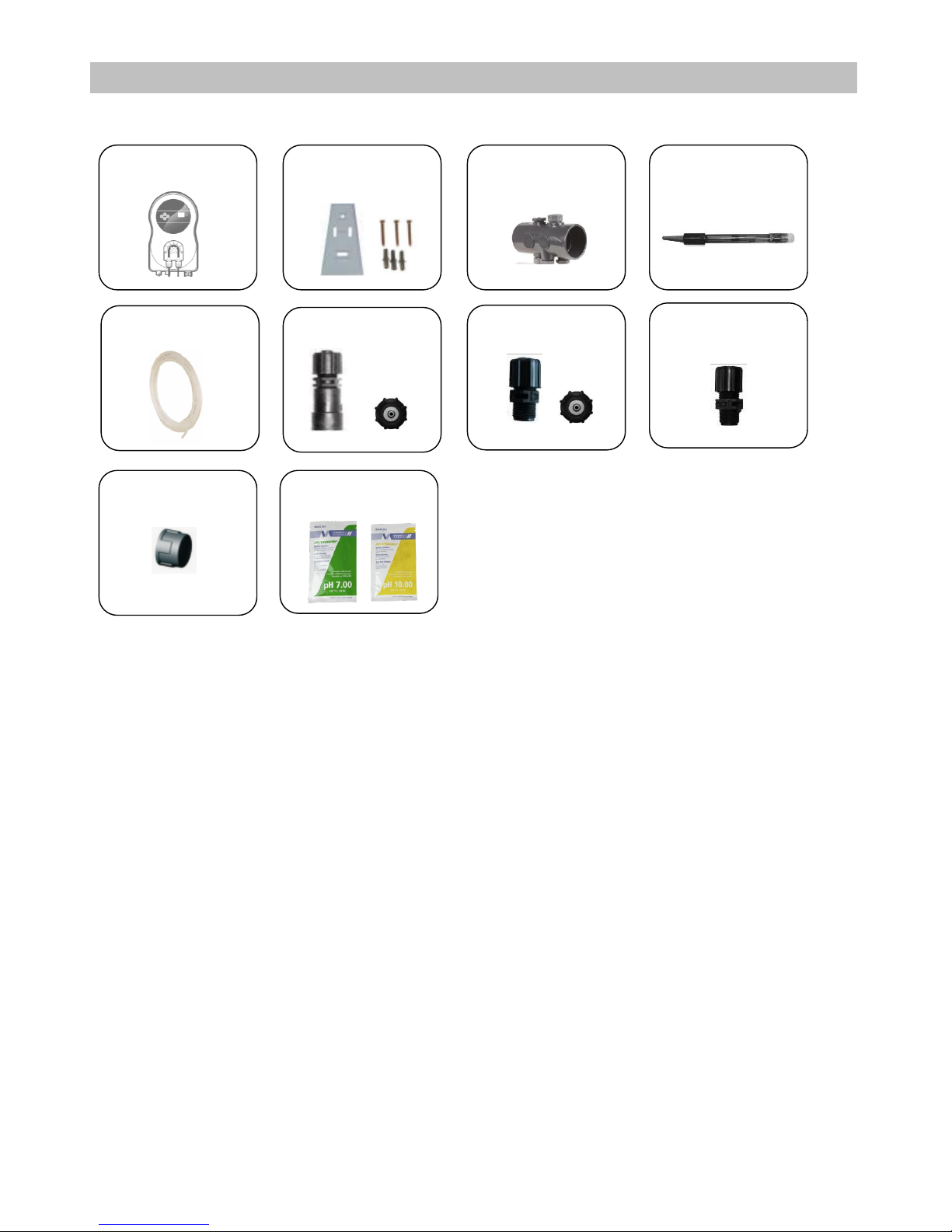

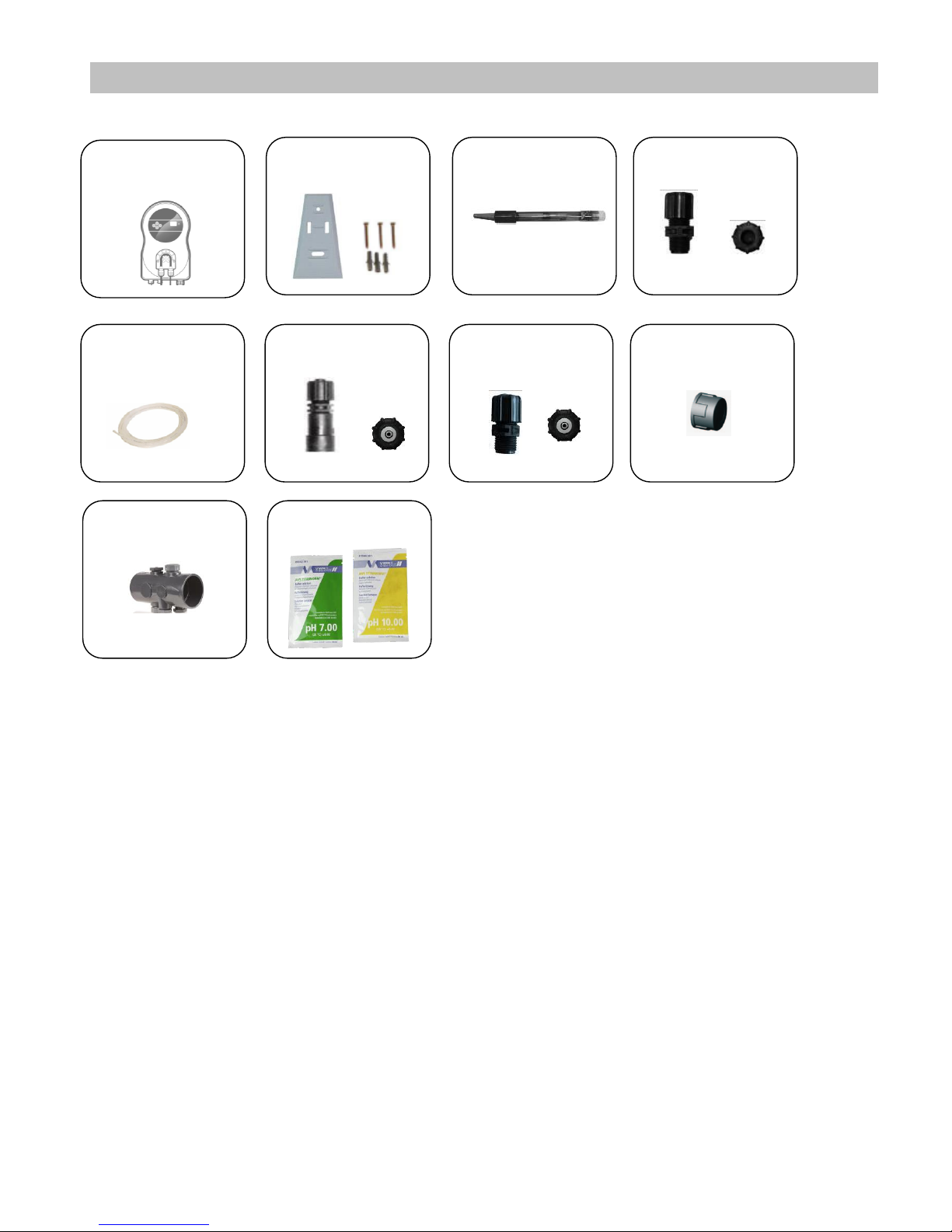

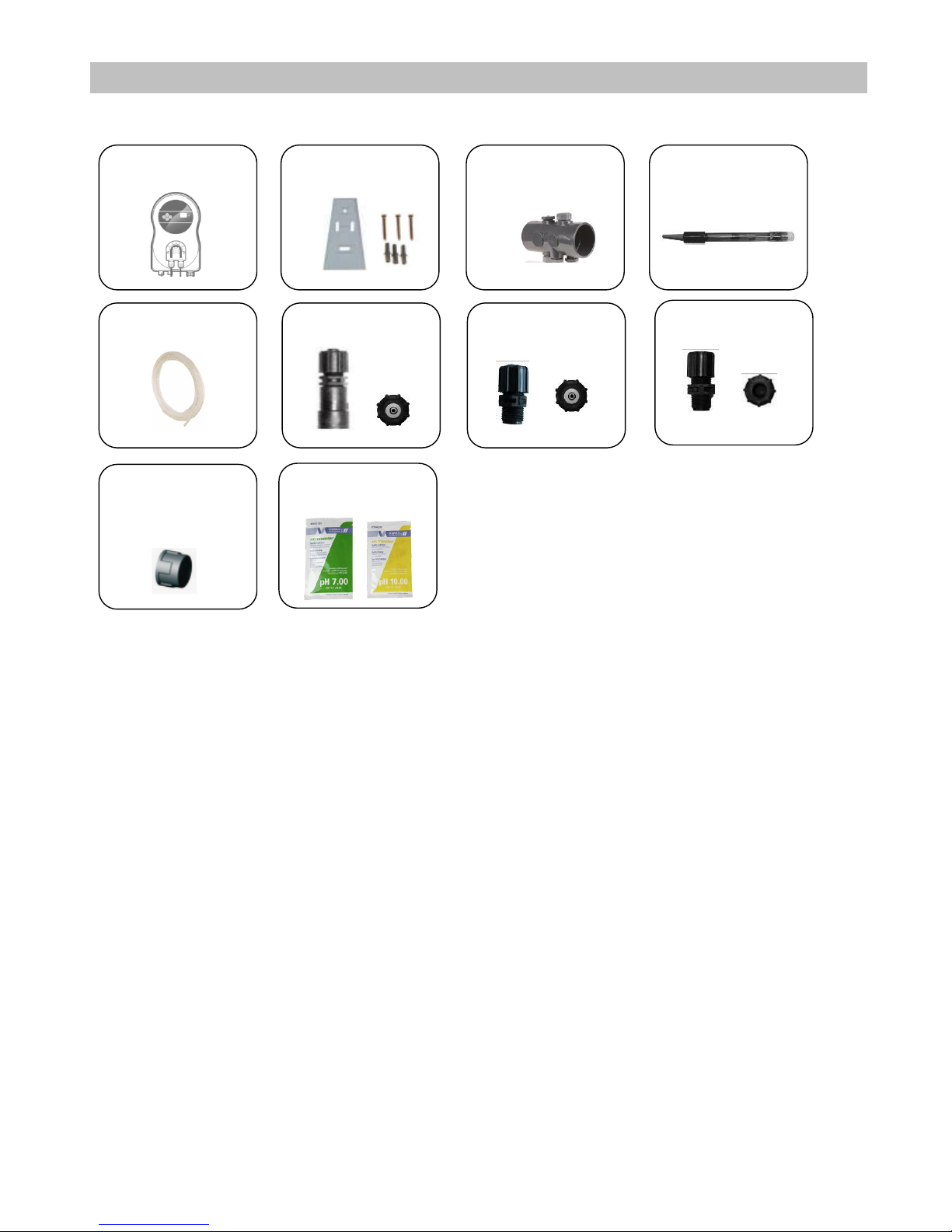

2/ LISTE DE COLISAGE

1 boîtier

électronique

1 support de fixation

et son kit

1 sonde pH

5 m de tuyau

semi rigide

1 crépine

d’aspiration

1 raccord

d’injection Ø ½ ’’

1 porte-sonde Ø ½’’

1 porte-accessoires

et ses bouchons

2 solutions étalon

pH7 et 10

1 bouchon pour

étalonnage sonde

Page 5

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

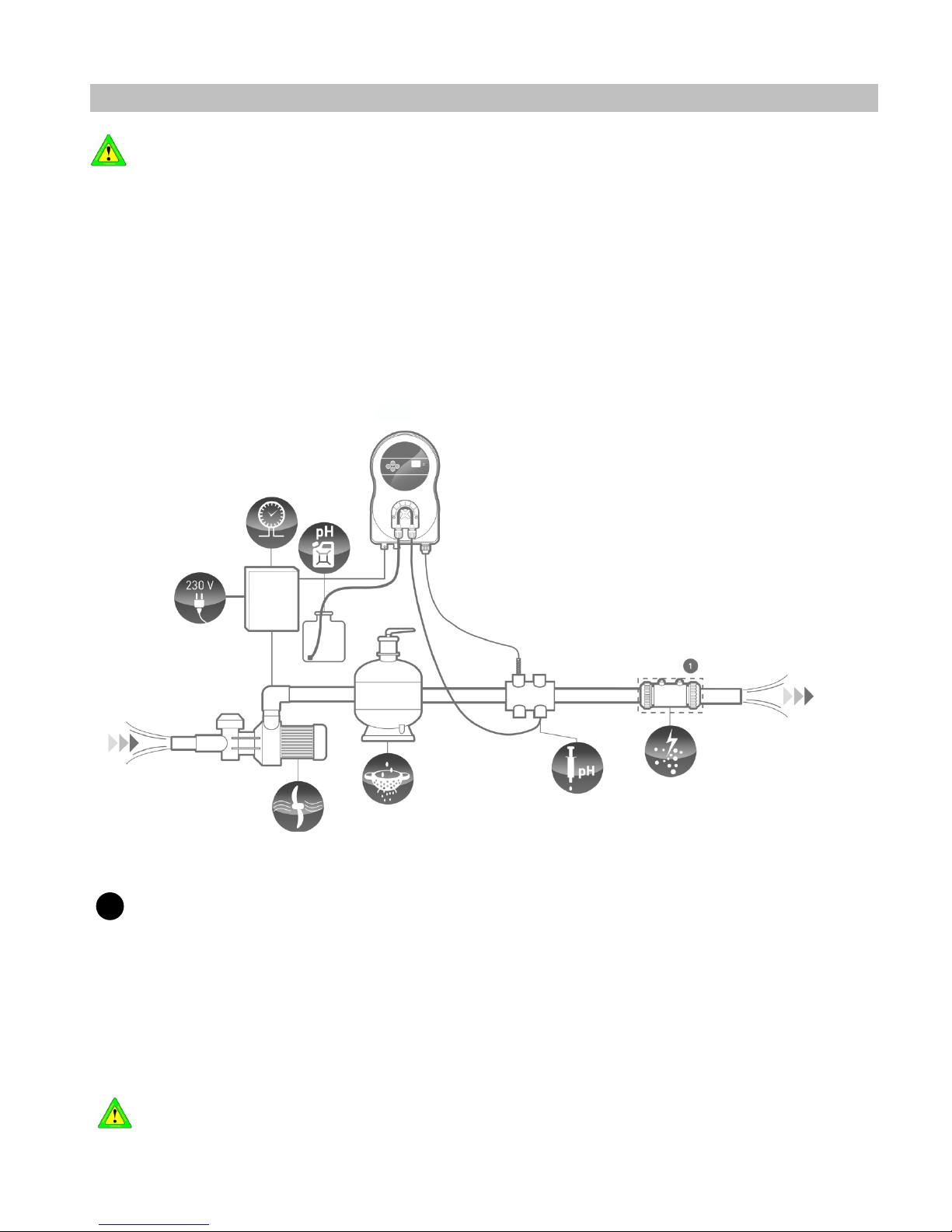

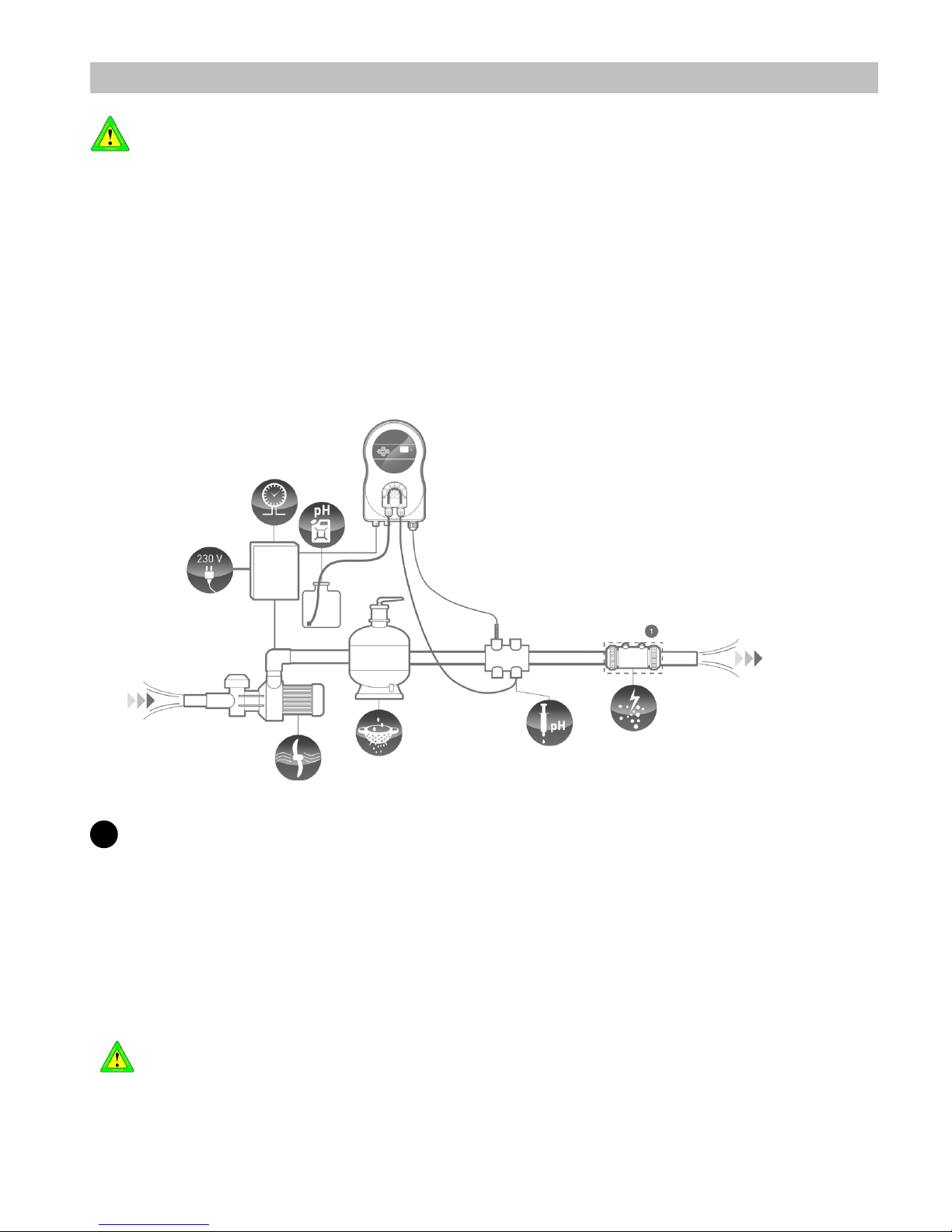

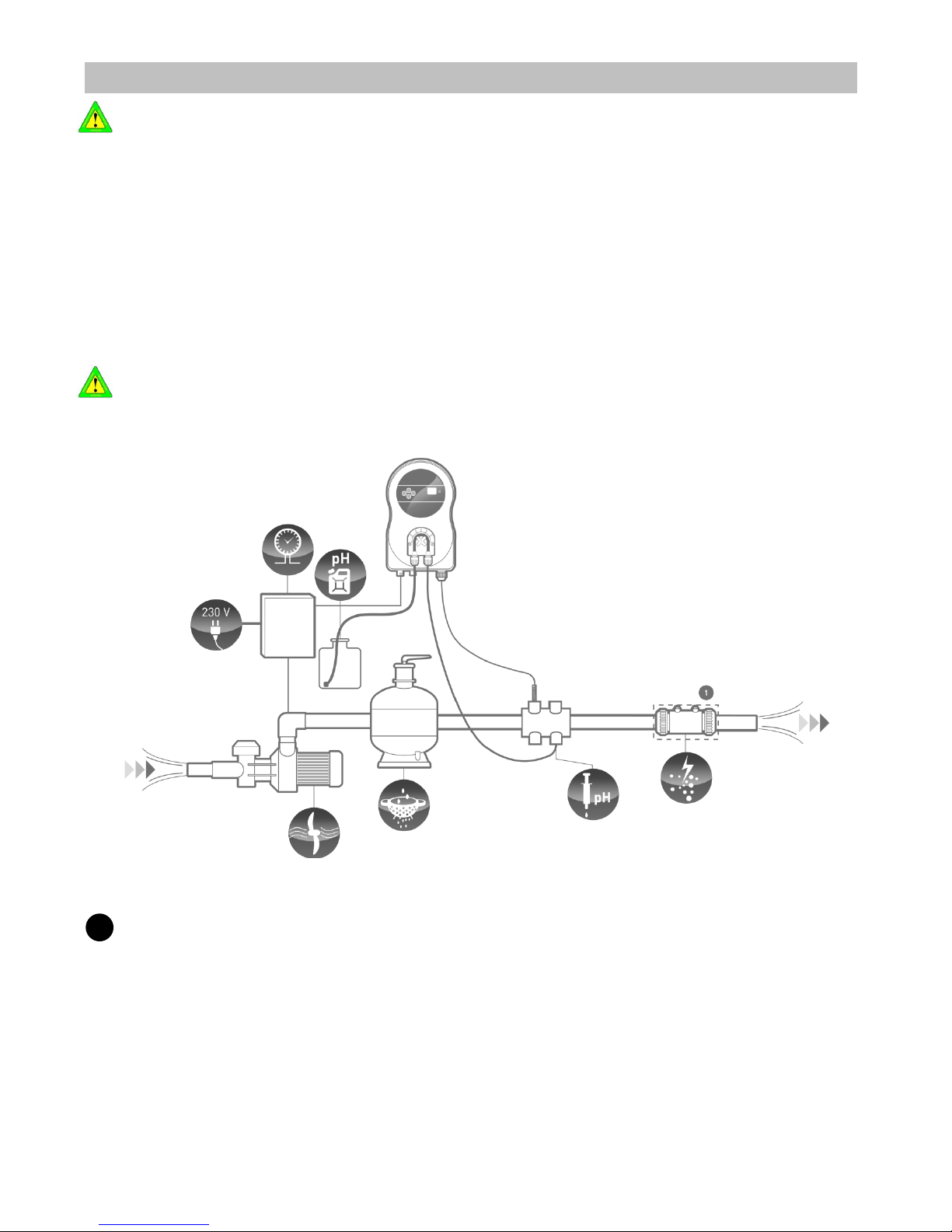

3/ INSTALLATION

Avant de procéder à l’installation de l’appareil, vérifier et corriger impérativement les points suivants :

✓ Le local technique doit être sec et correctement aéré, (température ambiante maximale d’utilisation :

35°C) protégeant de la pluie, des éclaboussures, des projections d’eau et du rayonnement UV.

✓ Prévoir un emplacement pour le bidon du produit correcteur pH suffisamment éloigné de tout

appareillage électrique ou de tout autre produit chimique. La non observation de cette consigne

entraînera une oxydation anormale des pièces métalliques pouvant aller jusqu’à la défaillance complète de l’appareil.

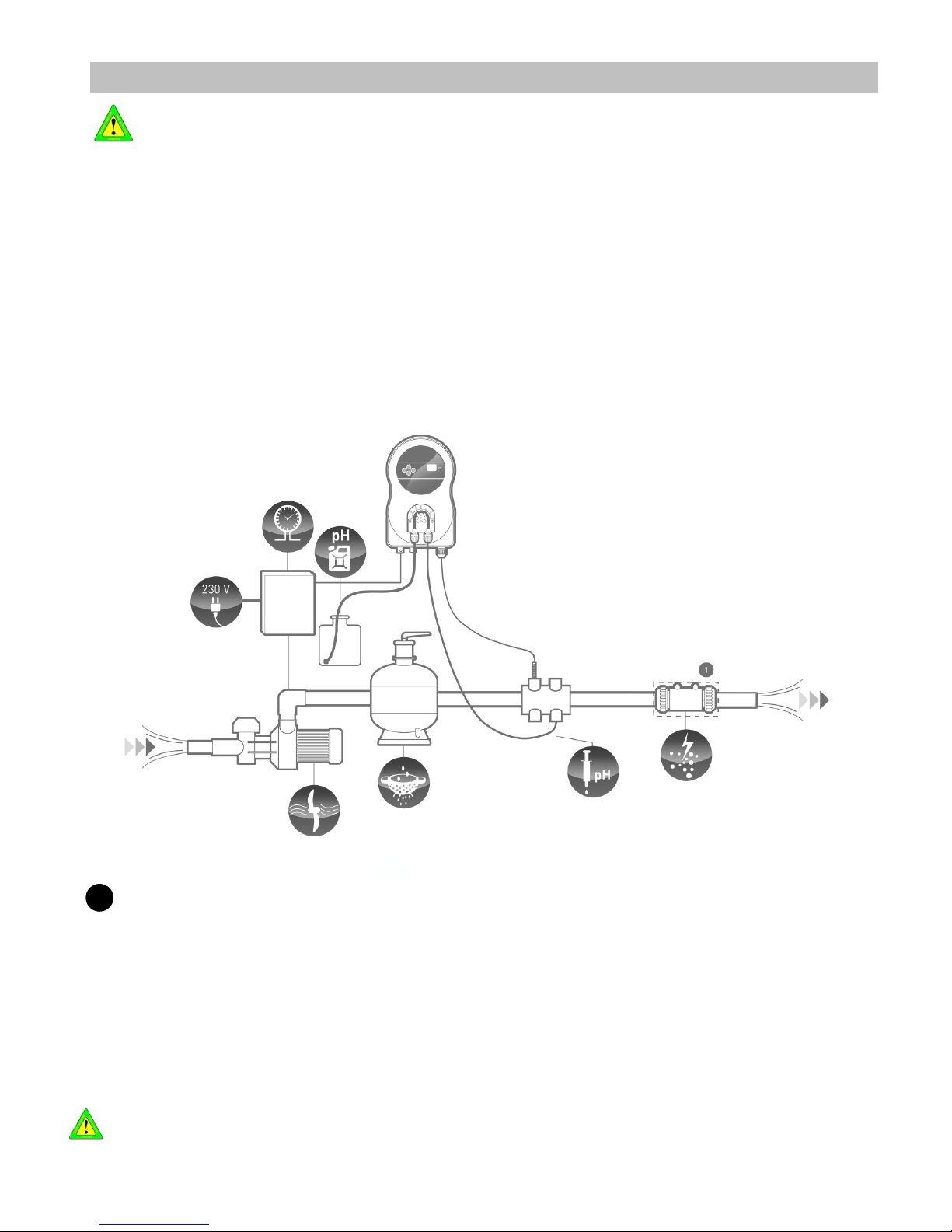

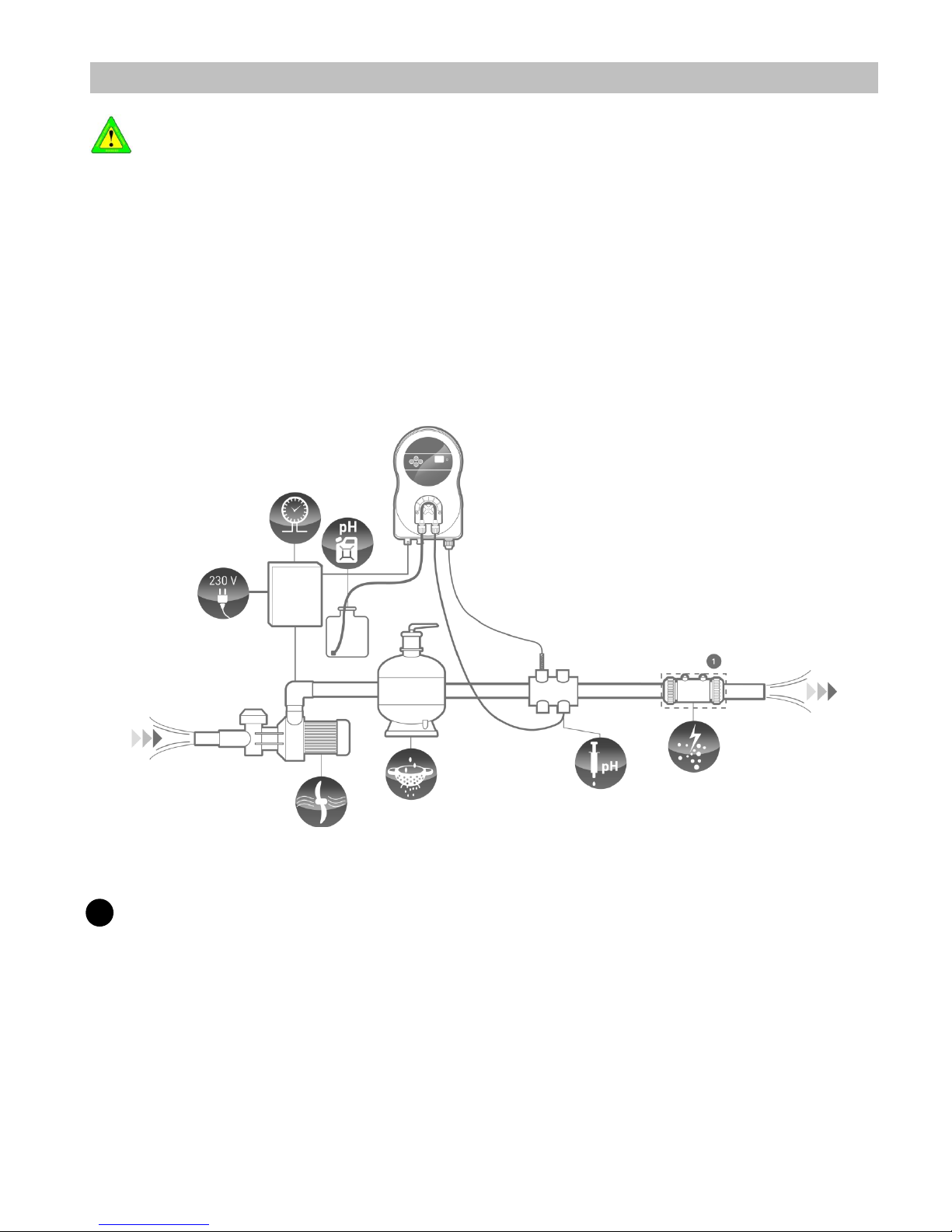

✓ Le montage du boîtier électronique et de ses accessoires doit strictement se faire conformément au

schéma d’installation suivant.

BOITIER ELECTRONIQUE ✓ Choisir un emplacement facilement accessible, proche du coffret électrique de la filtration. Installer le

boîtier électronique verticalement et suffisamment loin de la piscine afin de respecter les distances réglementaires propres à chaque pays. Ne pas le couvrir.

✓ Raccorder le boîtier électronique de façon permanente au coffret électrique de filtration en l’asservissant

au contacteur de la pompe. Ne pas utiliser de rallonge électrique. Ne pas brancher l’appareil sur une prise électrique. Couper au préalable le disjoncteur différentiel. Vérifier que le boîtier électronique s’éteigne bien quand la pompe de filtration s’arrête.

Tout contact entre le boîtier électronique et l'eau de la piscine peut entraîner un risque d'électrocution.

Page 6

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

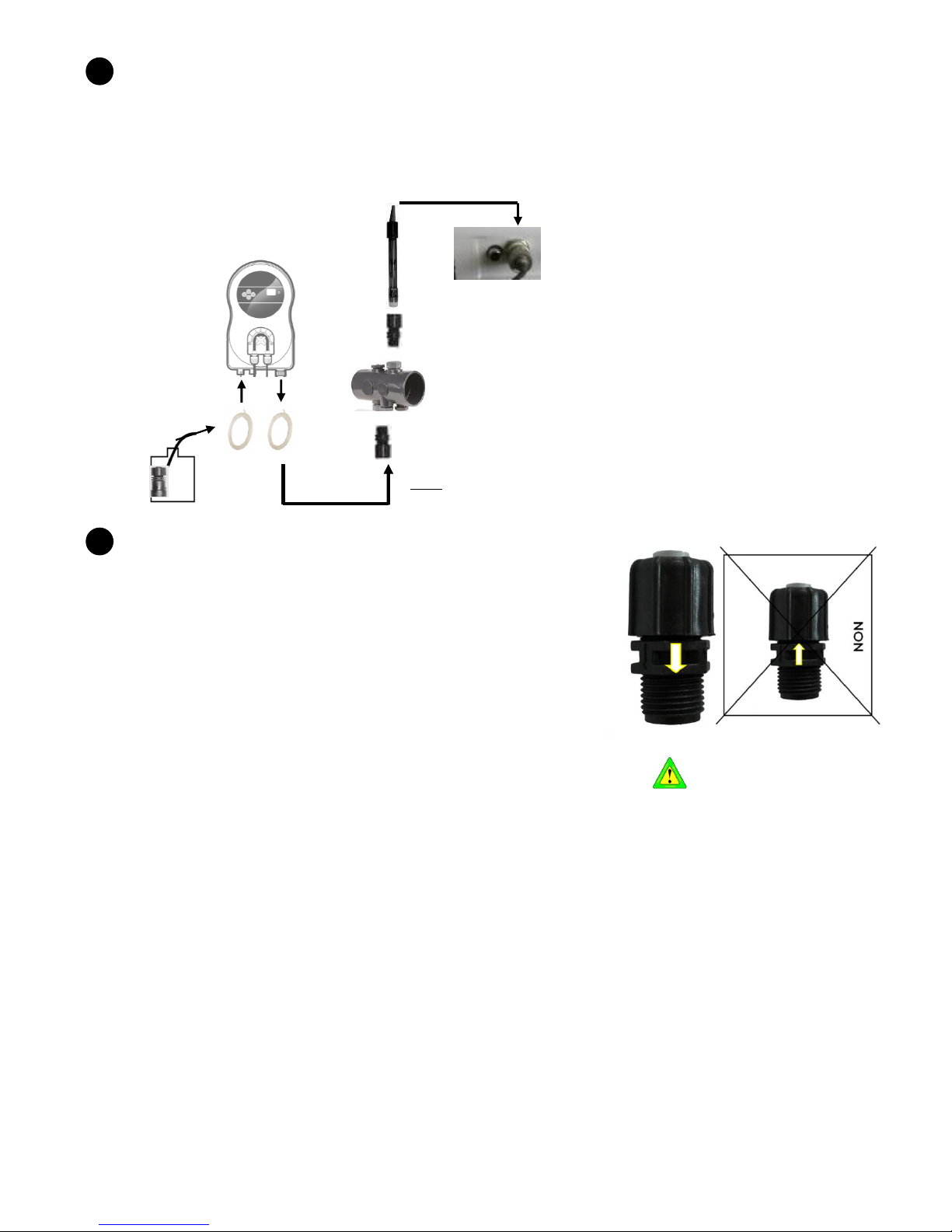

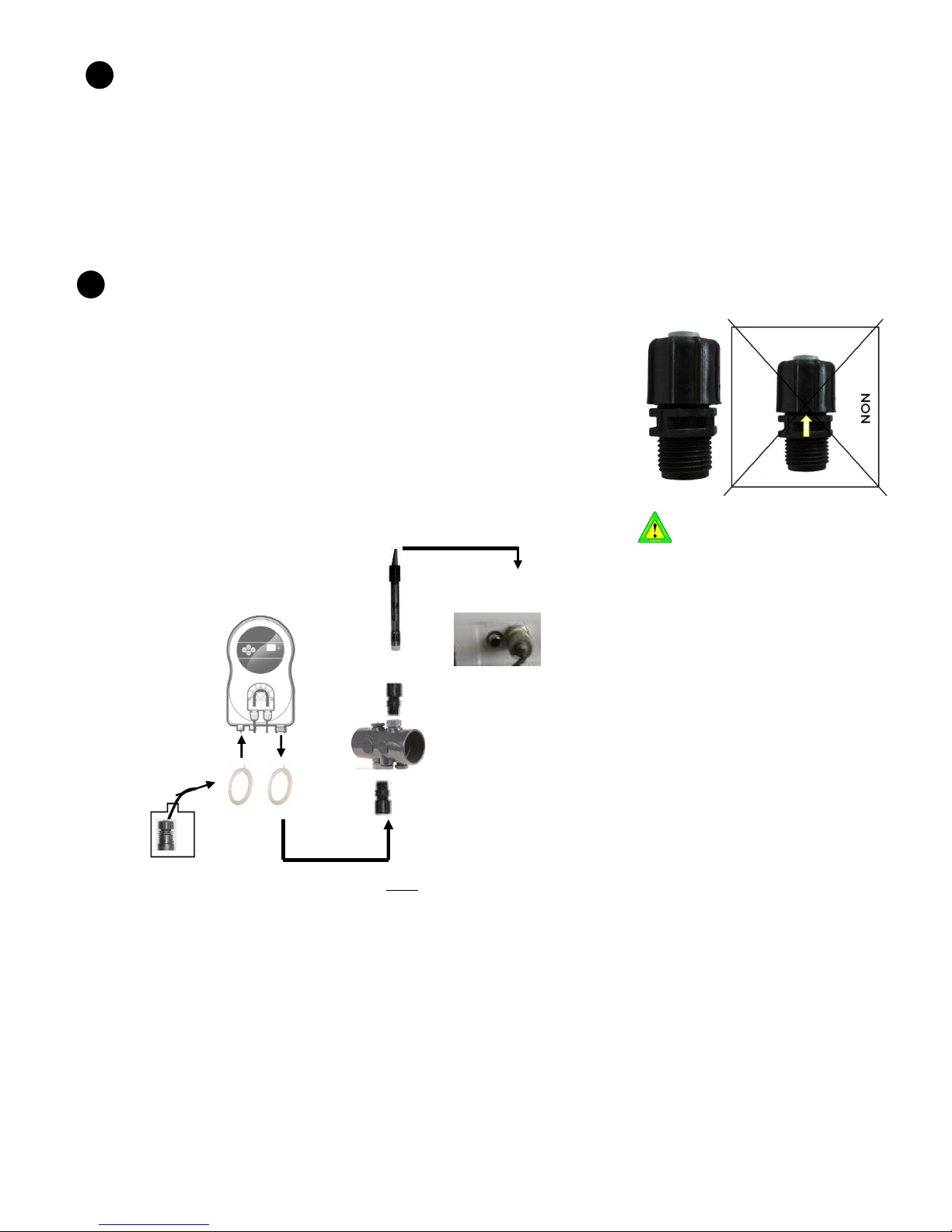

PORTE-ACCESSOIRES

✓ Installer le porte-accessoires après tout autre appareil de traitement, de nettoyage ou de chauffage, au

milieu d’une canalisation horizontale d’une longueur minimale de 40 cm. La flèche indique le sens de passage de l’eau et doit être visible par le dessus.

✓ En cas de canalisation Ø 50 mm, coller des réductions 63/50 mm (non fournies).

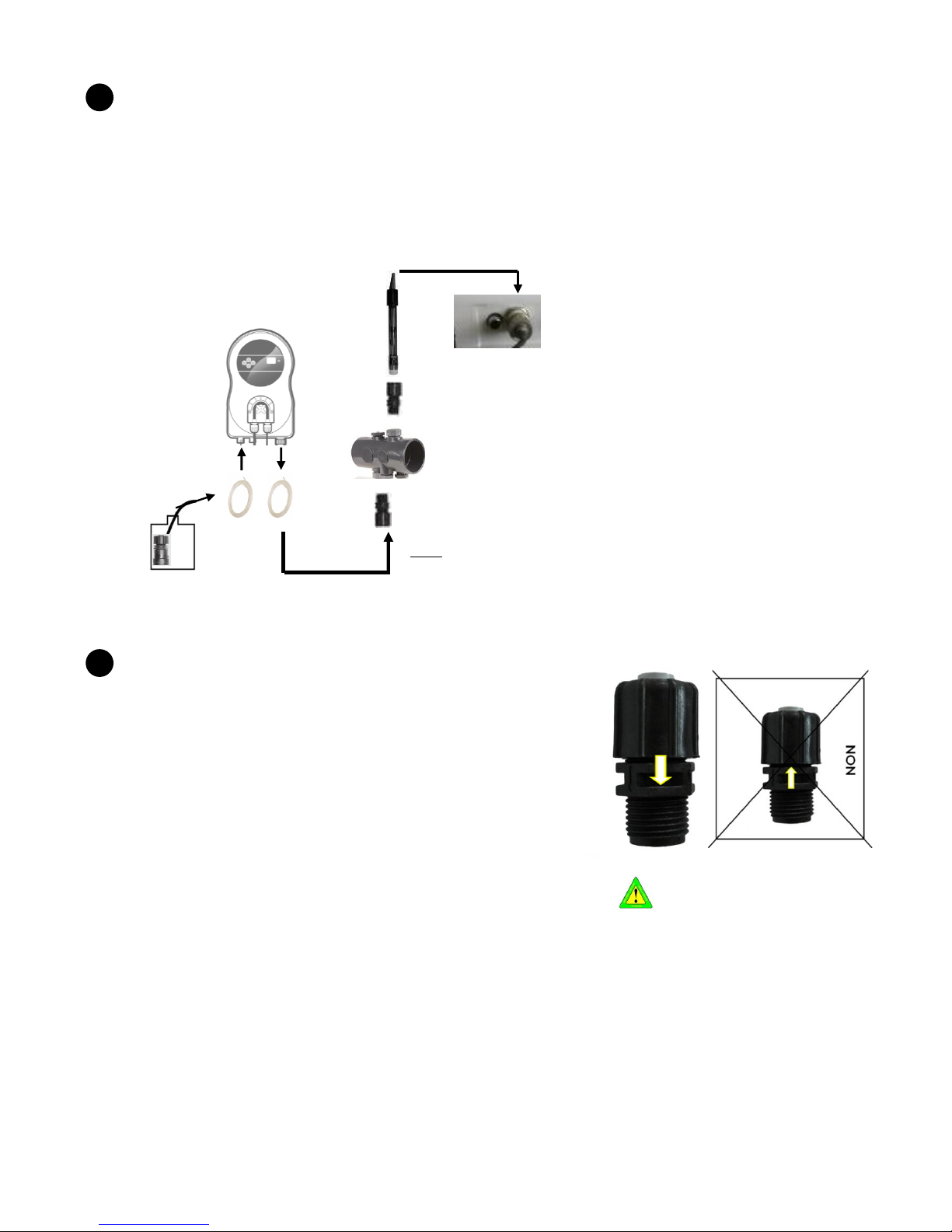

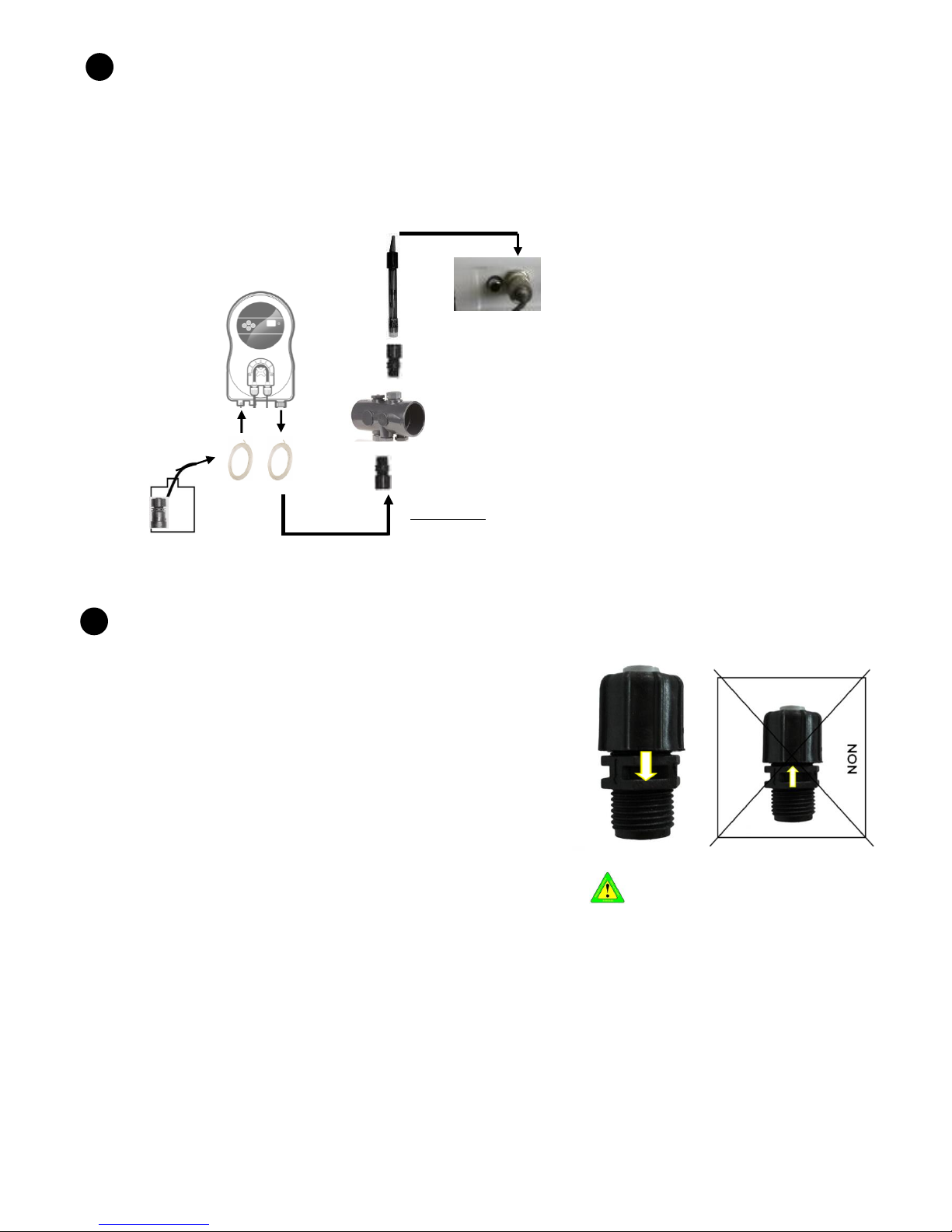

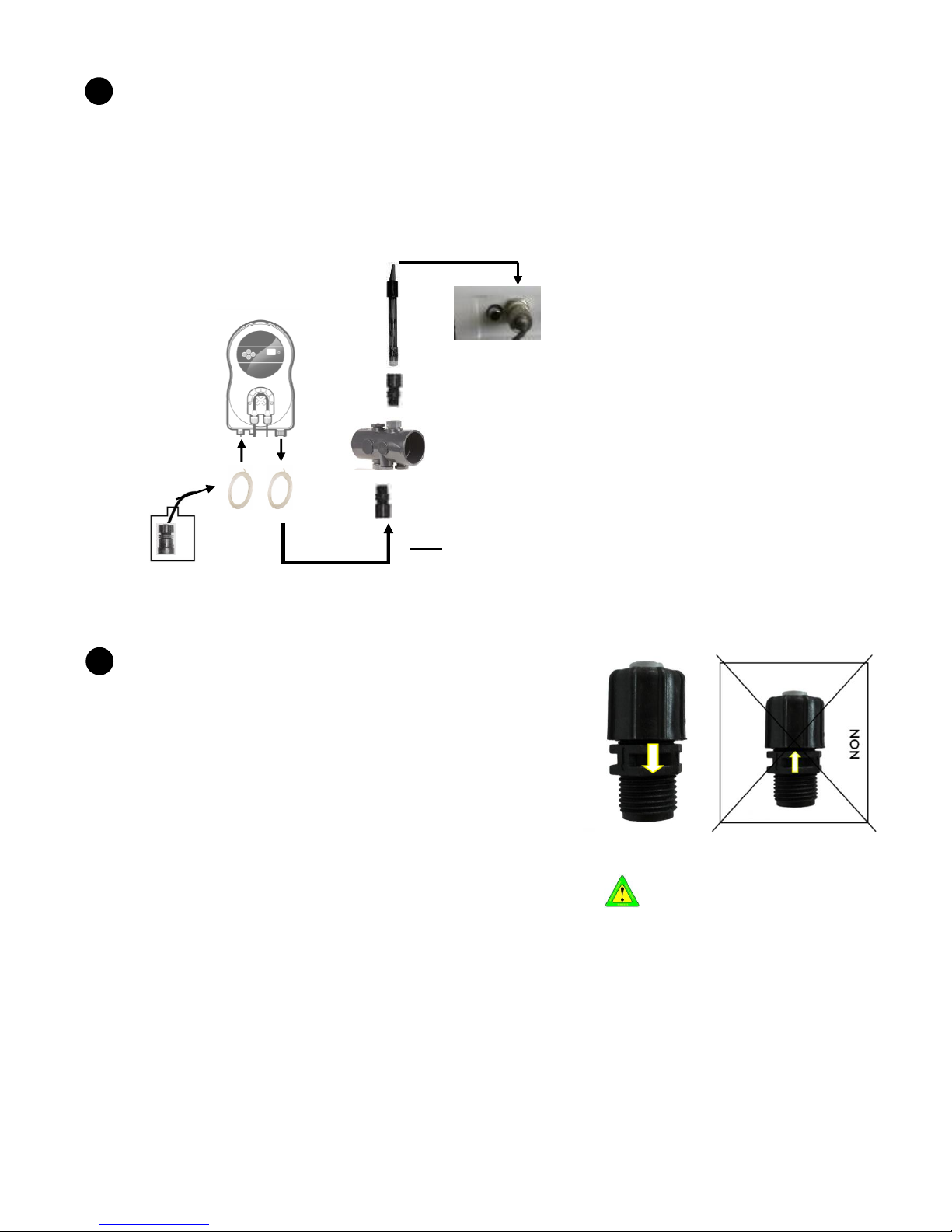

SONDE PH ET CIRCUIT D’INJECTION

✓ Raccorder la crépine d’aspiration à la pompe pH avec une

partie du tuyau fourni. Respecter le sens des flèches figurant sur le capot de la pompe pH.

✓ Visser le raccord d’injection sous le porte-accessoires puis

raccorder la sortie de la pompe pH au raccord d’injection avec le reste du tuyau fourni.

✓ Visser le porte sonde avec du téflon sur le porte-accessoires.

Oter la protection caoutchouc au bout de la sonde pH. Enfoncer la sonde dans le porte-sonde et visser (veiller à ce qu’elle ne soit pas en butée avec la canalisation).

✓ Connecter le câble de la sonde pH (fiche BNC) sous le boîtier électronique.

Un positionnement incorrect

du raccord d’injection peut

entraîner la détérioration de la pompe.

Note : ne pas mettre le bidon correcteur directement sous l’appareil

Page 7

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

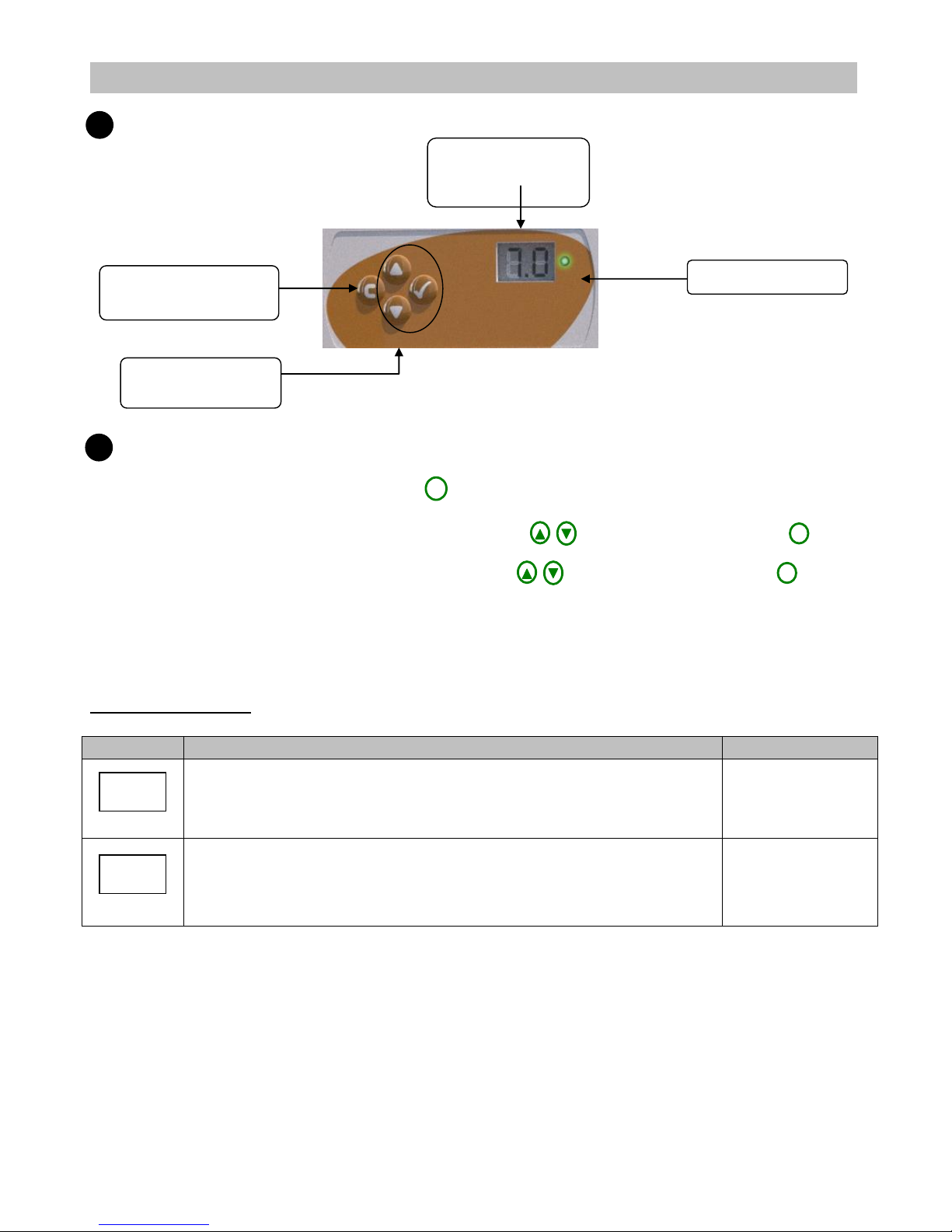

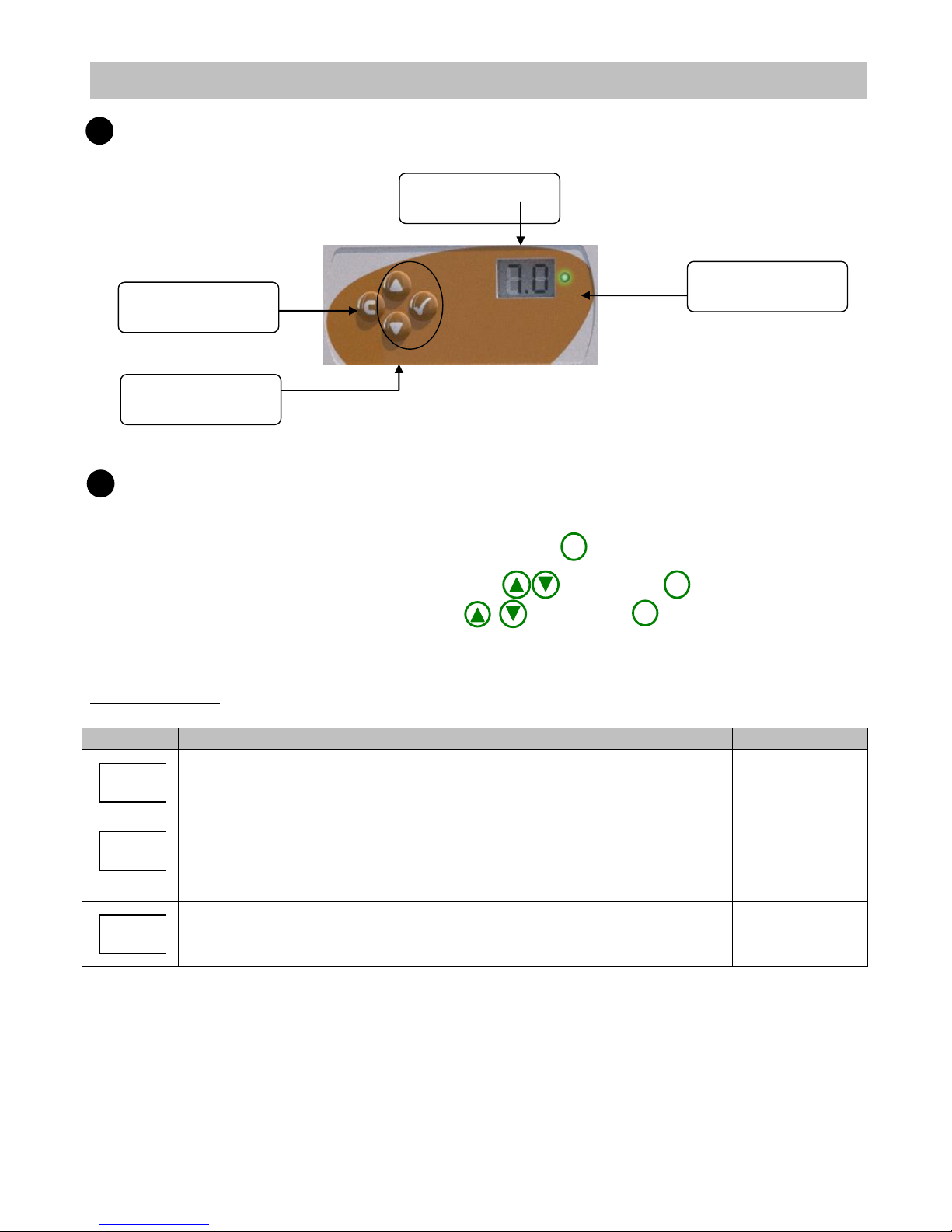

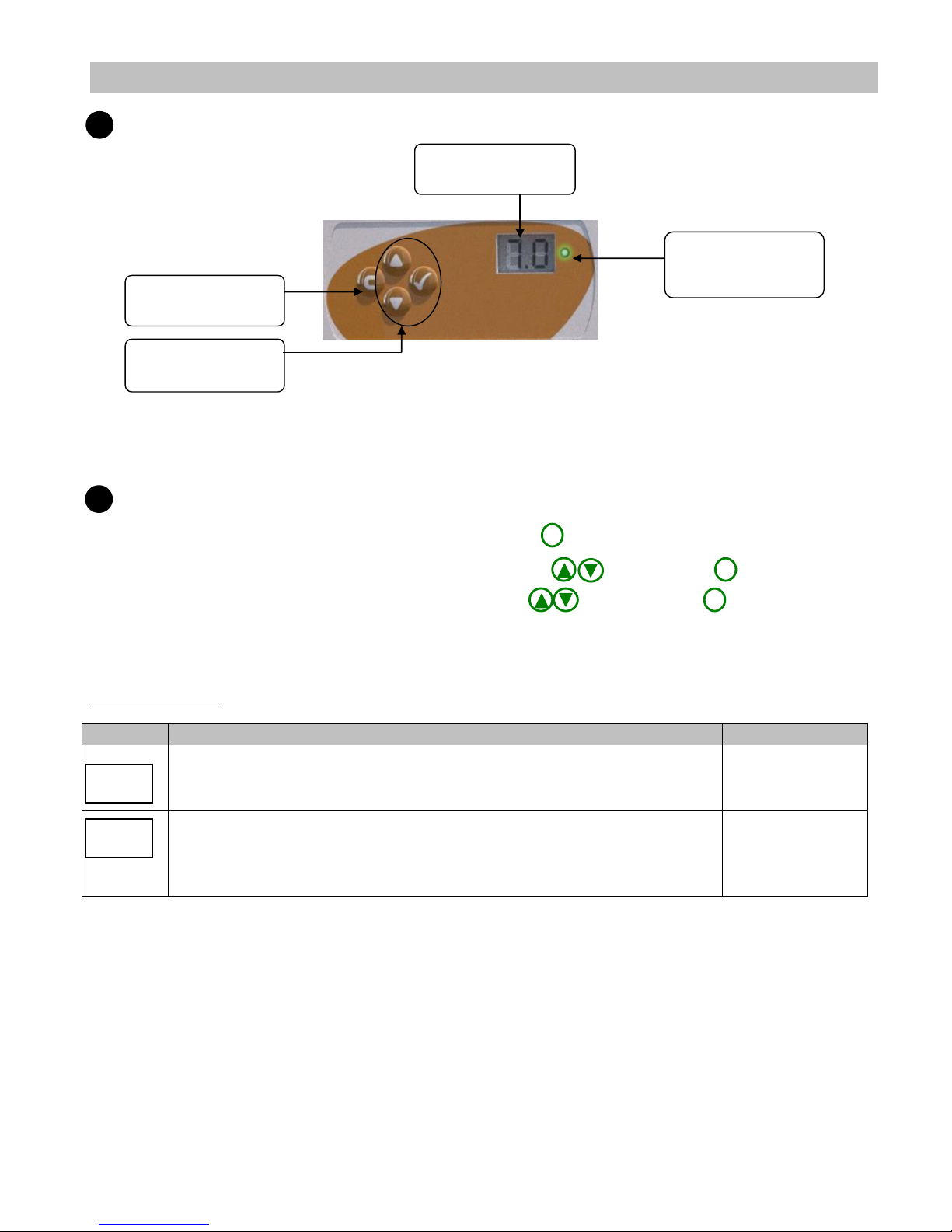

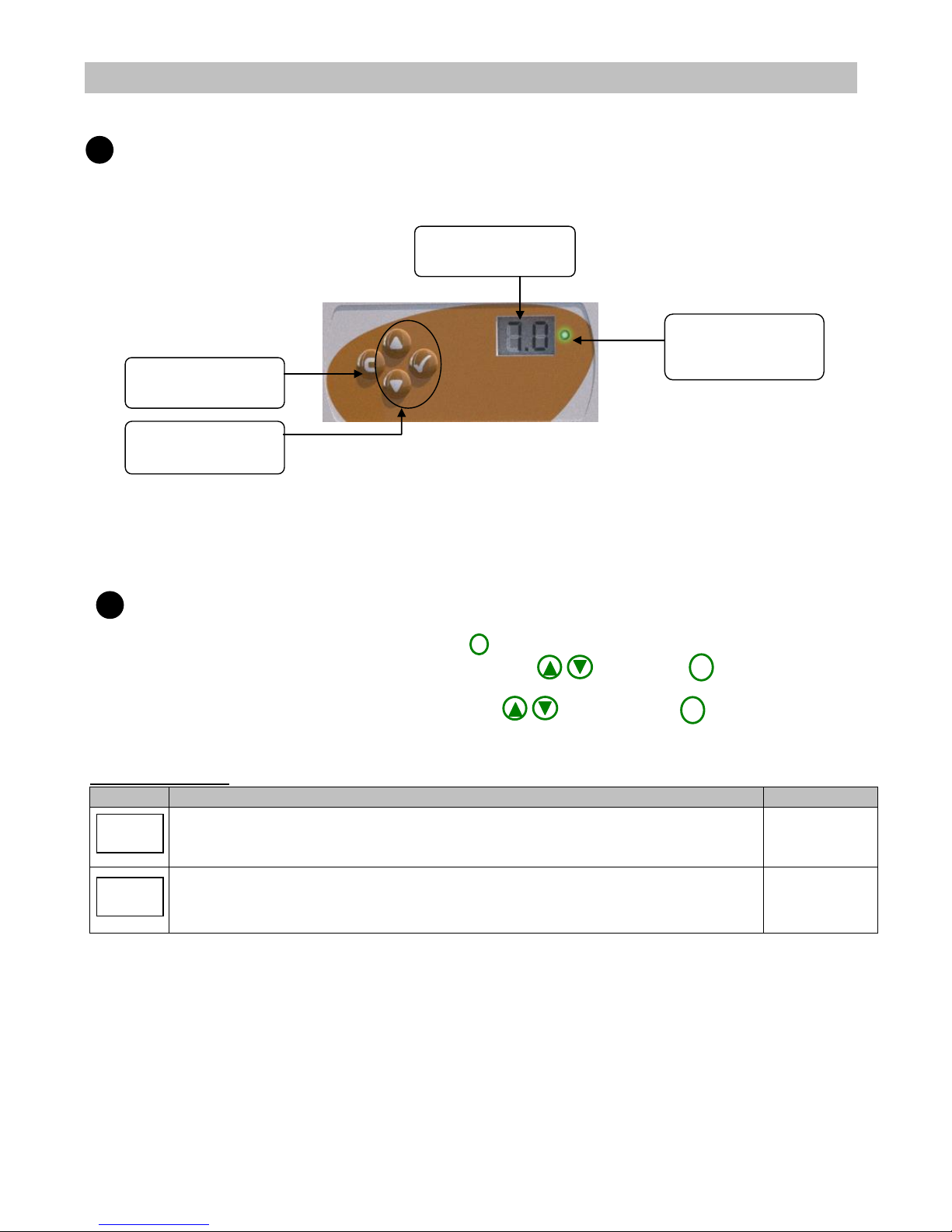

4/ REGLAGE DES PARAMETRES

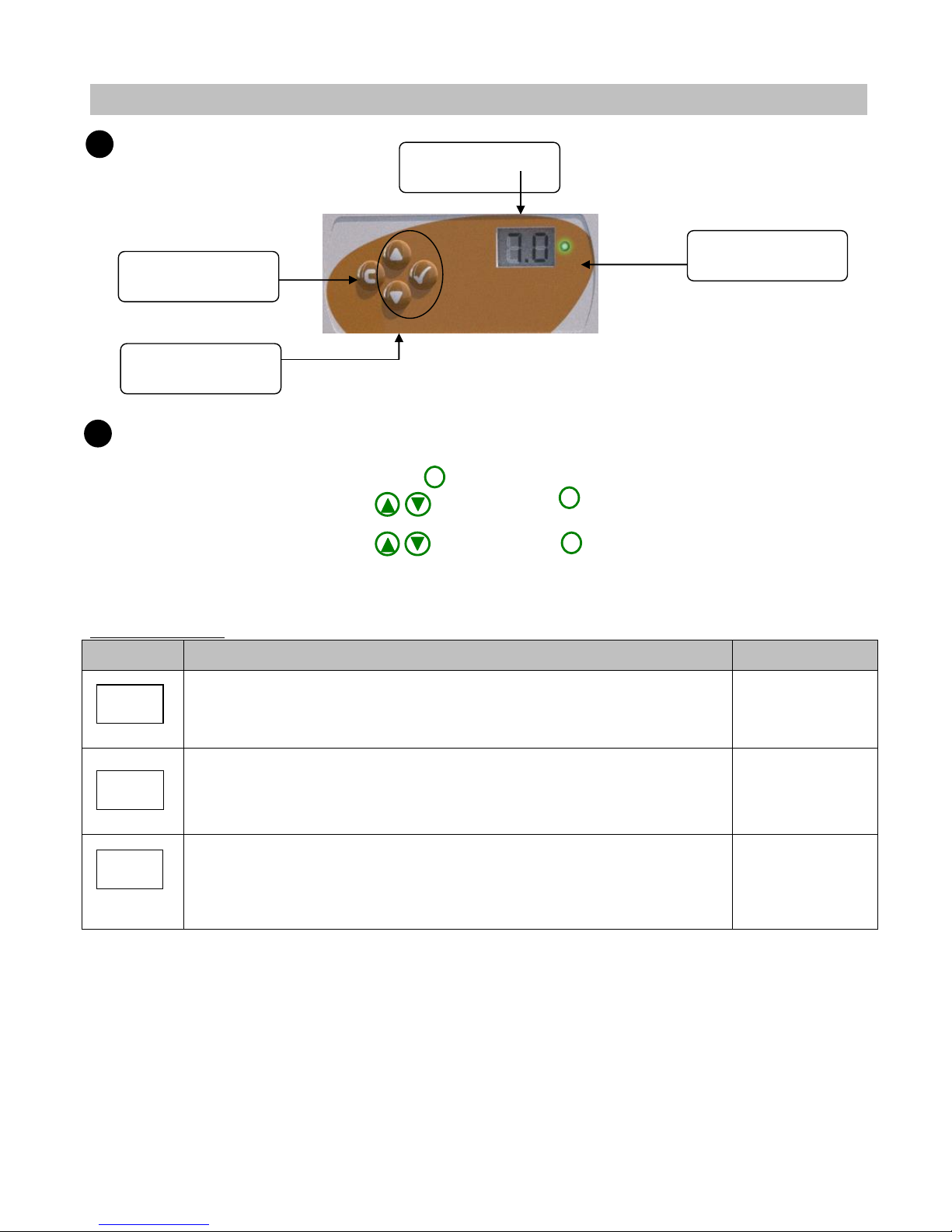

PANNEAU PRINCIPAL

PARAMETRAGE

Pour accéder au menu de réglage : appuyer sur la touche pendant 3 s.

➢ Sélectionner le code de la fonction à l’aide des touches et valider par . ➢ Sélectionner la valeur souhaitée à l’aide des touches puis valider par .

La valeur se fige et l’appareil revient au menu principal.

Menu de réglage :

Code

Fonction

Réglage

Déclencher une injection manuelle de la pompe pH.

Permet d’amorcer la pompe pH à l’installation et de corriger manuellement le pH sans manipuler le bidon.

De 0 à 9,5 min

Ajuster la sonde pH.

Permet de faire afficher par l’appareil la valeur du pH relevée dans votre piscine avec votre trousse d’analyse.

+/- 0,5 par

rapport à la

valeur affichée

Affichage de la valeur

actuelle du pH

Appui long :

Marche / Arrêt

Touches pour

le menu de réglage

Voyant

d’alimentation

Page 8

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

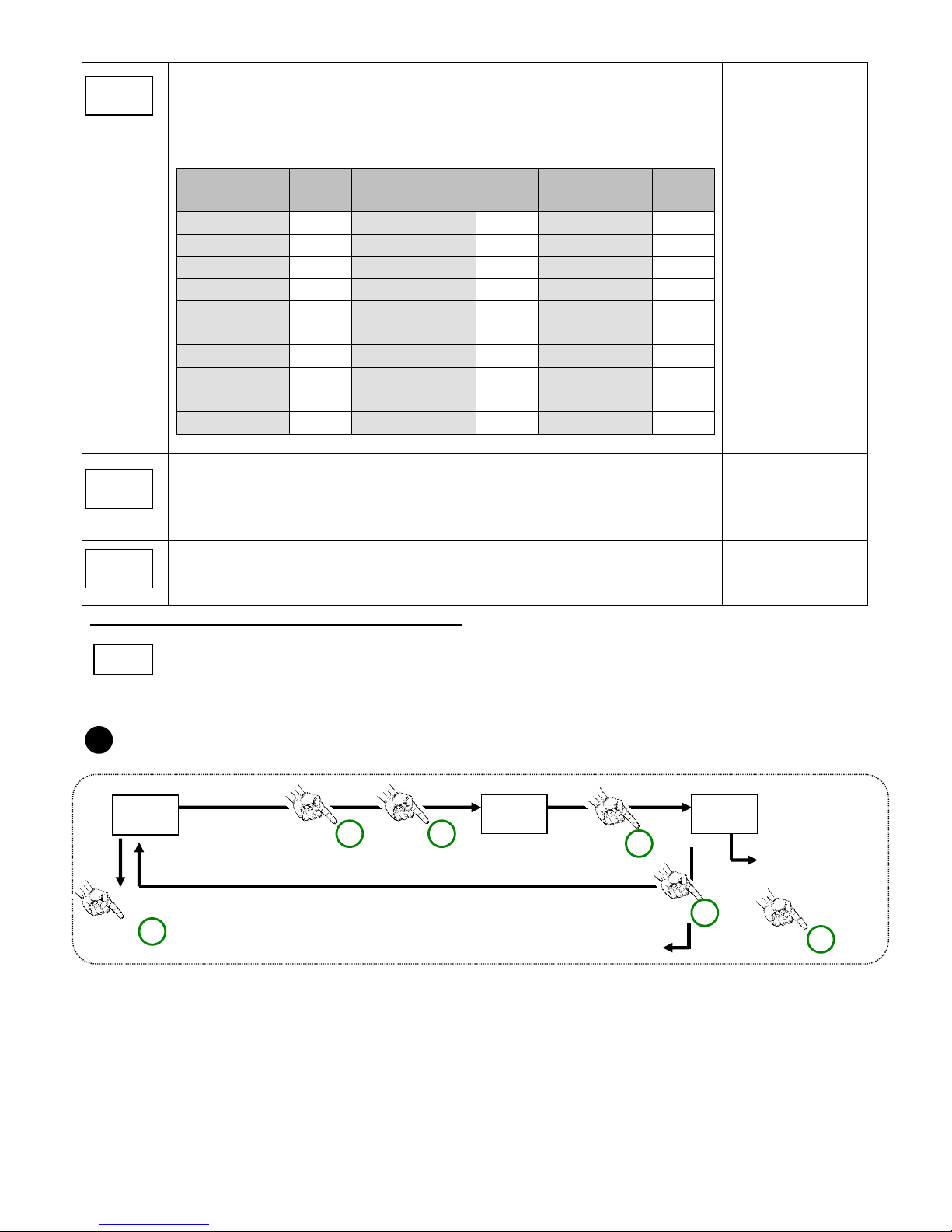

Régler le volume du bassin.

Cet appareil possède une régulation proportionnelle au volume de la piscine. Pour une efficacité optimum, ajuster le volume correspondant à votre bassin dans l’appareil et en fonction du tableau suivant :

Volume

piscine

code

Volume

piscine

Code

Volume

piscine

code

0 à 1 m3

10 à 15 m3

60 à 70 m3

1 à 2 m3

15 à 20 m3

70 à 80 m3

2 à 3 m3

20 à 25 m3

80 à 90 m3

3 à 4 m3

25 à 30 m3

90 à 100m3

4 à 5 m3

30 à 35 m3

100 à 110m3

5 à 6 m3

35 à 40 m3

110 à 120 m3

6 à 7 m3

40 à 45 m3

120 à 130 m3

7 à 8 m3

45 à 50 m3

130 à 140 m3

8 à 9 m3

50 à 55 m3

140 à 150 m3

9 à 10 m3

55 à 60 m3

150 à 160 m3

De 5 à 160 m3

Choisir le type de correcteur (par défaut acide).

Permet de modifier le mode de correction du pH entre acide ou basique.

L’appareil est paramétré pour réguler en mode acide (faire descendre le

pH). Vous pouvez changer en mode basique (faire monter le pH).

Acide (pH-) ou

basique (pH+)

Régler la consigne pH (par défaut 7,2).

Permet de changer la valeur du pH à maintenir dans la piscine.

De 6,8 à 7,6

Paramètres Entretien /Diagnostic des défaillances :

Etalonner la sonde pH : avec des solutions étalons ph7 et pH 10 (voir § 6.2, p10).

AFFICHAGE Lecture de pH S’affiche en clignotant

Sélectionner la consigne souhaitée

7.2

V V V

Pour sortir du menu, et revenir à l’affichage normal

On/Off

Menu : In

Page 9

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

5/ UTILISATION

VERIFICATION DES PARAMETRES DE L’EAU

A l’installation initiale de l’appareil ou en début de toute nouvelle saison, vérifier et corriger impérativement

les points suivants :

Etat de l’eau

Limpide, sans algues ni sédiments

Stabilisé entre 7,0 et 7,4

Important : Quel que soit le système de traitement chimique, l'efficacité du chlore diminue très rapidement avec l'augmentation du pH et le tartre se dépose d'autant plus vite que le pH est élevé ou instable.

TAC / TH

L'eau doit être correctement équilibrée (TAC, TH) :

➢ Le TAC, Titre Alcalimétrie Complet, indique le taux de bicarbonates dissous

dans l'eau.

➢ Le TH, Titre Hydrotimétrique, indique la dureté de l'eau c'est-à-dire la teneur

en sels de calcium ou de magnésium dissous dans l'eau. La dureté de l’eau

ne doit pas excéder 60°f.

Attention : le non respect de ces recommandations impliquera nécessairement une mauvaise utilisation de l’appareil, ce qui est susceptible d’annihiler la garantie.

Votre appareil est maintenant mis en service.

Important :

Pour la protection et la longévité des équipements de votre piscine, il est impératif de respecter à la lettre, les consignes

d’utilisation mentionnées dans ce manuel. La présence d’une régulation ampérométrique chlore, d’un contrôleur de production Redox ou d’une régulation pH ne dispense pas du strict respect de ces consignes et n’a pas vocation à supprimer les risques de dommages mais seulement à les limiter. En effet, malgré le bon fonctionnement d’un appareil de contrôle ou de régulation, d’autres facteurs sont susceptibles d’occasionner des dommages, notamment :

- une ventilation insuffisante en cas de piscine couverte (abri, bâche, volet)

- un défaut de maintenance des sondes d’analyse (étalonnage, rajout du consommable…)

- des traitements manuels d’appoints excessifs ou non adaptés (traitement choc…)

- le non-respect des consignes d’utilisation décrites dans le présent manuel

Ces facteurs, isolés ou combinés, favoriseront l’apparition de phénomènes d’oxydations sur l’ensemble des pièces métalliques d’axes et de lames de volets automatiques, d’abris télescopiques, d’échangeurs thermiques et pourront conduire à la détérioration irréversible (décoloration…) du revêtement de la piscine. De ce fait, si la responsabilité du fabricant était engagée pour un dysfonctionnement de l’appareil de contrôle ou de

régulation, elle serait limitée à la réparation ou au remplacement gracieux du produit. Ainsi, il est fortement

recommandé de vérifier chaque semaine, le taux de chlore et le pH de l’eau à l’aide de votre trousse d’analyse

habituelle.

6/ ENTRETIEN

PERIODE D’HIVERNAGE

En cas d’hivernage de la piscine (vidange et/ou arrêt de la filtration), réaliser les opérations suivantes :

✓ Retirer la sonde pH de la canalisation et la conserver dans sa protection d’origine remplie d’eau de ville

(ou dans un verre), dans un endroit ou il ne gèlera pas pendant l’hiver.

✓ Sur la canalisation, en lieu et place de la sonde, utiliser le bouchon fourni. ✓ Rincer le tuyau souple de la pompe péristaltique avec de l’eau propre. Mettre un bidon d’eau à la place de

celui du correcteur pH et utiliser la fonction « MA » du menu de réglage (voir §4.2 p.8).

Page 10

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

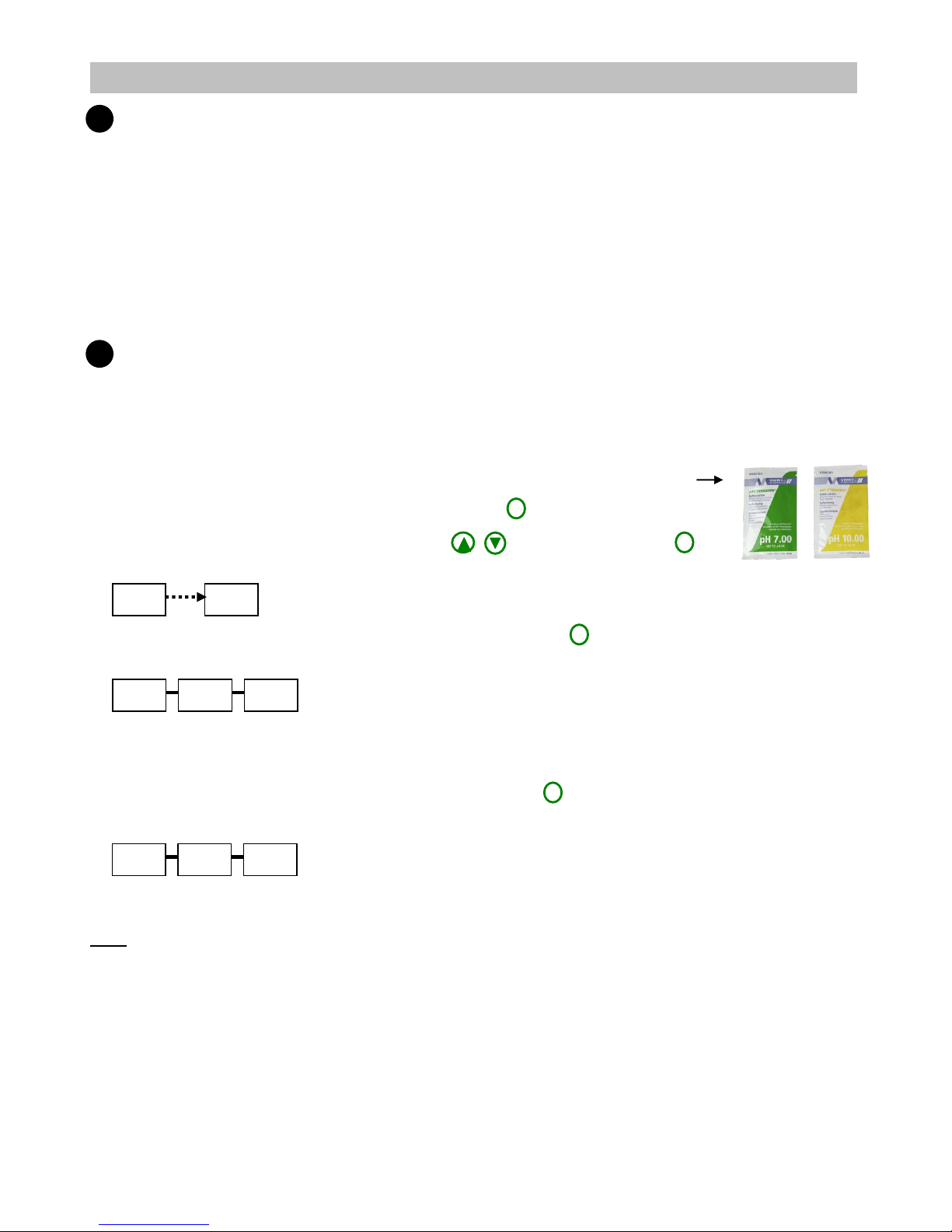

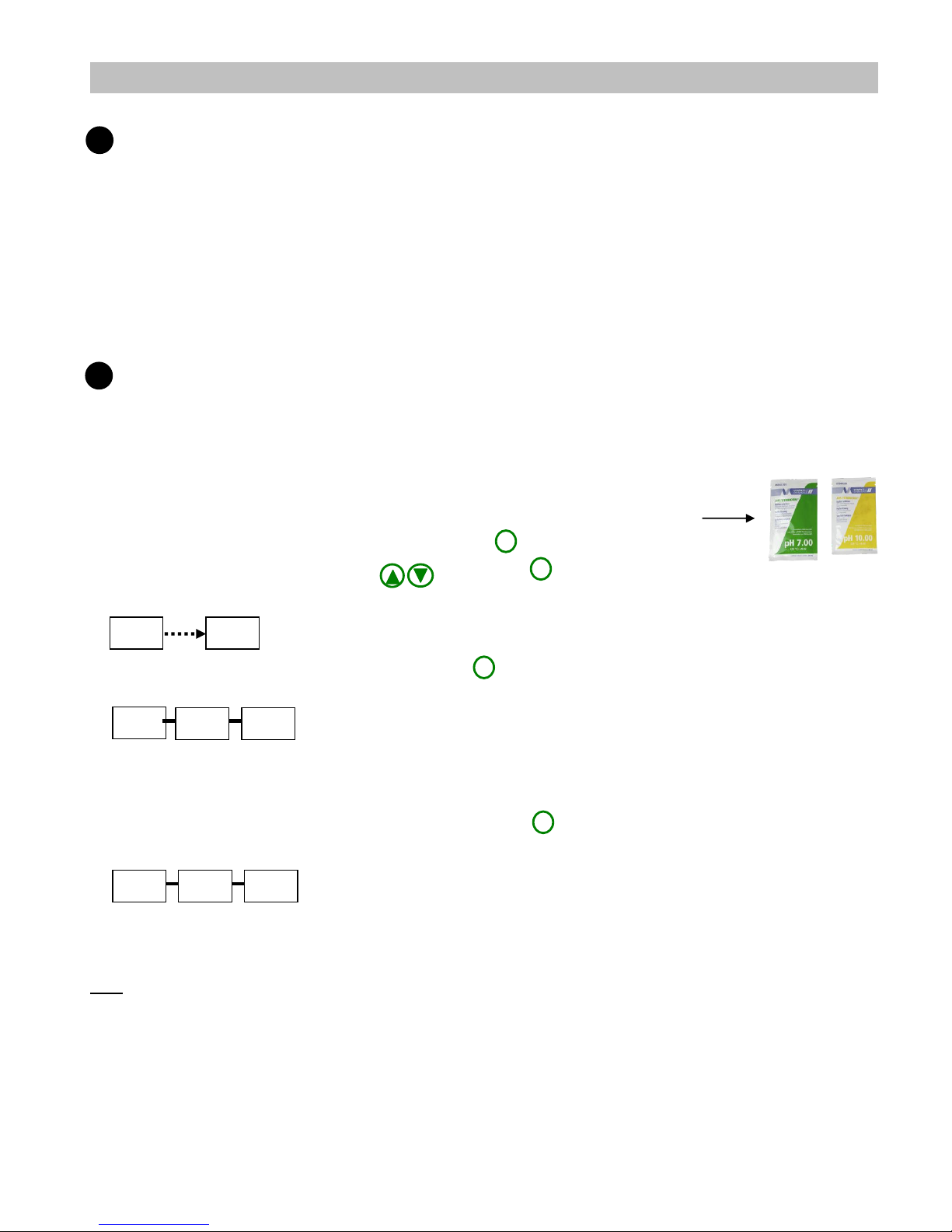

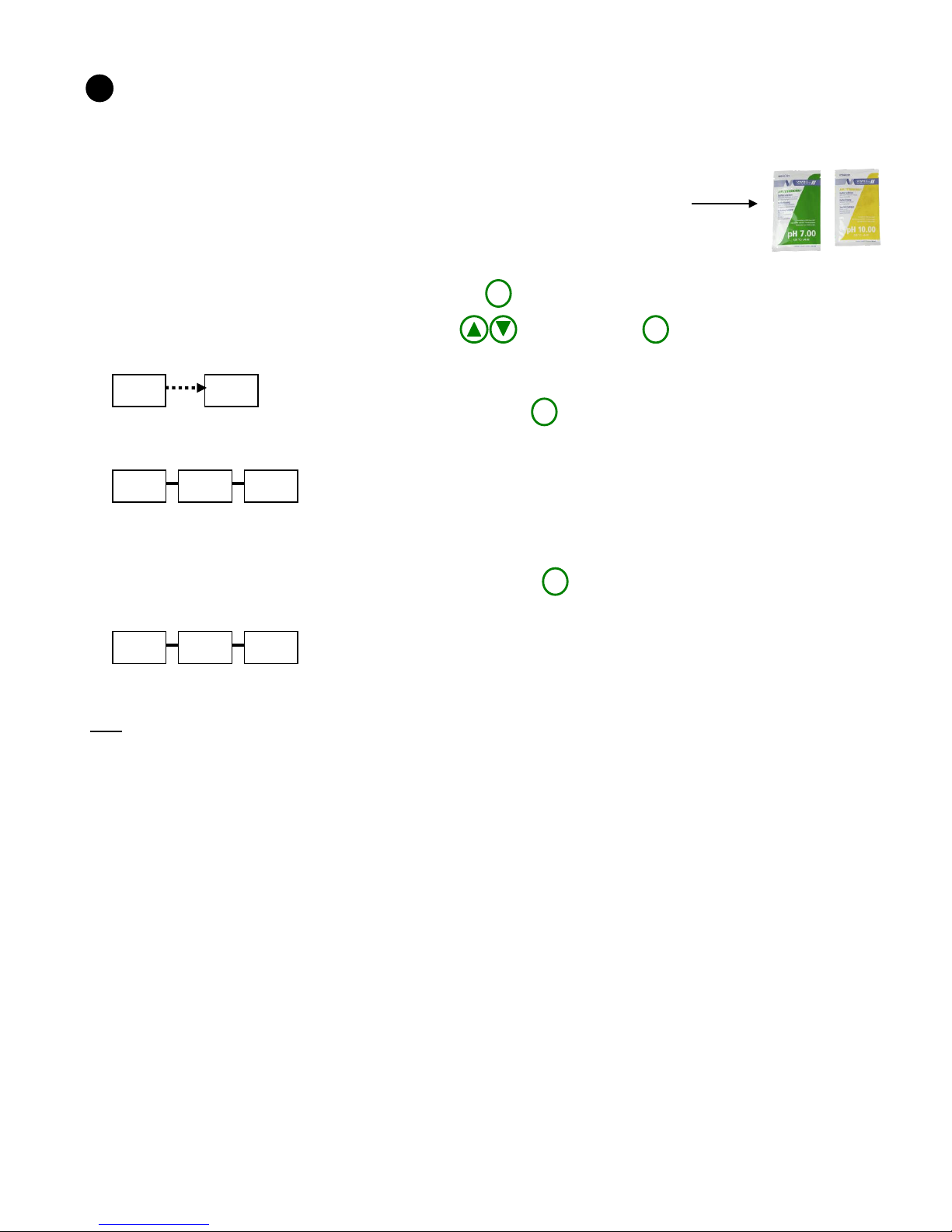

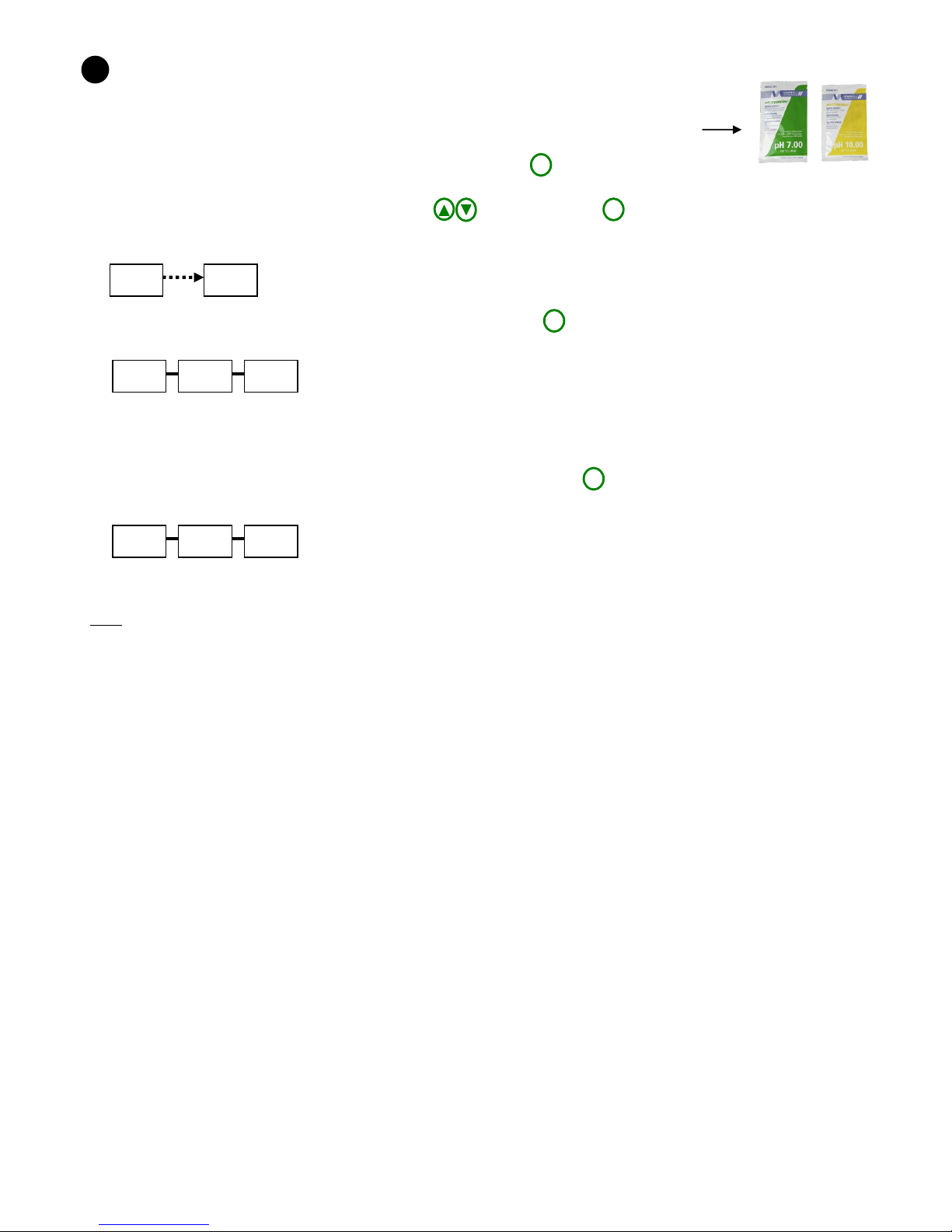

ETALONNAGE DE LA SONDE PH

La sonde pH est soumise à une courbe de référence qui, en fonction de l’utilisation de la piscine, se décale

dans le temps. Pour une régulation optimale, il est important de procéder à un étalonnage à chaque remise en service de la piscine ou de changement de sonde.

Avant de procéder à un étalonnage, munissez-vous des solutions étalons pH7 et 10.

Dévisser puis retirer l’écrou et la sonde pH du porte-sonde. Utiliser le bouchon fourni pour obturer l’orifice.

✓ Accéder au menu de réglage : appuyer sur la touche pendant 3s. ✓ Sélectionner le code « CA » à l’aide des touches puis valider par . ✓ L’écran indique en clignotant « 7.0 », le 1er point de calibration.

✓ Tremper la sonde pH dans une solution pH 7 et valider par .

L’afficheur indiquera alternativement 7.0 et – – en clignotant pendant l’étalonnage (1 à 5 minutes).

Si la valeur mesurée est correcte, l’appareil indique « Oh » puis affiche la valeur 10.

✓ Rincer la sonde pH dans de l’eau et égoutter la sans la sécher avec un chiffon. ✓ Insérer la sonde pH dans une solution pH 10 puis valider par .

L’afficheur indiquera alternativement 10 et – – en clignotant pendant l’étalonnage (1 à 5 minutes).

Si la valeur mesurée est correcte, l’appareil indique « Oh » puis bascule sur l’affichage actuel du pH.

Note : la sonde étant dans le pH10, l’appareil affiche 10 en clignotant, car il mesure un pH haut. L’alarme pH haut disparaîtra dès la mesure du pH réel de la piscine.

Si une des valeurs est incorrecte, l’appareil indique « Er ». Votre sonde pH n’est plus utilisable (fin de vie), contacter votre professionnel pour procéder à son remplacement.

✓ Retirer le bouchon puis remettre la sonde sur le porte-sonde.

7.0

- -

7.0

- -

V V V

Page 11

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

7/ DIAGNOSTIC DES DEFAILLANCES

SECURITES

L’appareil est protégé par plusieurs sécurités :

Sécurités

Causes / Remèdes

Valeur du pH

clignotante

L’appareil a détecté une valeur anormale du pH, soit trop haut (ex : 8.2), soit trop bas (ex : 6.0). La REGULATION est interrompue.

1/ Vérifier la valeur du pH directement dans la piscine à l’aide de votre trousse d’analyse habituelle.

2/ En cas de pH anormal, arrêter l’appareil. Ajouter du correcteur pH acide (pH trop

haut) ou pH basique (pH trop bas) directement dans la piscine aux buses de

refoulement. Attendre 30 minutes. Remettre l’appareil en marche. En cas de pH

normal, calibrer la sonde pH (voir § 6.2, p.10).

Message “AL”

clignotant

L’appareil a détecté que les dernières tentatives de correction du pH sont infructueuses. La REGULATION est interrompue.

1/ Vérifier que le bidon correcteur pH n’est pas vide. 2/ Mesurer manuellement la valeur du pH dans la piscine à l’aide de votre trousse

d’analyse habituelle et comparer la à la valeur indiquée par l’appareil :

▪ Si la valeur est différente, étalonner la sonde (voir § 6.2, p.10). ▪ Si la valeur est similaire, contacter votre professionnel.

Page 12

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

8/ GARANTIE

Avant tout contact avec votre revendeur, merci de vous munir :

✓ De votre facture d’achat ✓ Du n° de série du boîtier électronique et de la sonde pH ✓ De la date d'installation de l'appareil ✓ Des paramètres de votre piscine (Salinité, pH, taux de chlore, température d'eau, taux de stabilisant, volume de la piscine,

temps de filtration journalier…)

Nous avons apporté tous nos soins et notre expérience technique à la réalisation de cet appareil. Il a fait l’objet de contrôles qualité. Si malgré toute l’attention et le savoir-faire apportés à sa fabrication, vous aviez à mettre en jeu notre garantie, celle-ci ne s’appliquerait qu’au remplacement gratuit des pièces défectueuses de notre matériel (port aller /retour exclu).

1 - Durée de la garantie (Date de facture faisant foi)

Coffret électronique : 2 ANS Sonde pH Blue : 1 AN Sonde pH Amber : Non garantie Réparation et pièces détachées : 1 MOIS

2 - Objet de la garantie

La garantie s’applique sur toutes les pièces à l’exception des pièces d’usure qui doivent être remplacées régulièrement. L’appareil est garanti contre tout défaut de fabrication dans le cadre strict d’une utilisation normale en piscine familiale. Une

utilisation pour des bassins publics annule toute garantie.

3 - S.A.V

✓ Toutes les réparations s’effectuent en atelier.

Les frais de transport aller et retour sont à la charge de l'utilisateur. L'immobilisation et la privation de jouissance d'un appareil en cas de réparation éventuelle ne sauraient donner lieu à indemnités.

✓ Dans tous les cas, le matériel voyage toujours aux risques et périls de l’utilisateur. Il appartient à celui-ci avant d’en prendre

livraison, de vérifier qu’il est en parfait état et le cas échéant d’émettre des réserves sur le bordereau de transport du

transporteur. Confirmer auprès du transporteur dans les 72 h par lettre recommandée avec accusé réception.

IMPORTANT : Un remplacement sous garantie ne saurait en aucun cas prolonger la durée de garantie initiale.

4 - Limite d’application de la garantie

Sont exclus de la Garantie :

L’installation, la maintenance et, de manière plus générale, toute intervention concernant les produits du fabricant doivent être réalisées exclusivement par des professionnels. Ces interventions devront par ailleurs être réalisées conformément aux normes en vigueur dans le pays d’installation au moment de l’installation. L’utilisation d’une pièce autre que celle d’origine, annule ipso facto

la garantie sur l’ensemble de l’appareil.

1. Les équipements et la main d’œuvre fournis par un tiers lors de l’installation du matériel.

2. Les dommages causés par une installation non-conforme.

3. Les problèmes causés par une altération, un accident, un traitement abusif, la négligence du professionnel ou de l’utilisateur final, les réparations non autorisées, le feu, les inondations, la foudre, le gel, un conflit armé ou tout autre cas de force majeure.

ATTENTION : Aucun matériel endommagé suite au non respect des consignes de sécurité, d'installation, d'utilisation et d'entretien énoncées dans le présent manuel ne sera pris en charge au titre de la garantie.

Tous les ans nous apportons des améliorations à nos produits et logiciels. Ces nouvelles versions sont compatibles avec les modèles précédents. Les nouvelles versions de matériels et de logiciels ne peuvent être ajoutées aux modèles antérieurs dans le cadre de la garantie.

5 - Mise en œuvre de la garantie

Pour plus d'informations sur la présente garantie appelez votre professionnel ou notre Service Après Vente. Toute demande devra être accompagnée d'une copie de la facture d'achat.

6 - Lois et litiges

La présente garantie est soumise à la loi française et à toutes directives européennes ou traités internationaux, en vigueur au moment de la réclamation, applicables en France. En cas de litige sur son interprétation ou son exécution, il est fait attribution de compétence au seul TGI de Montpellier (France).

Page 13

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

TABLE OF CONTENTS

ENGLISH

1/ SAFETY INSTRUCTIONS …………………………………………………………………………………………………………………………………………………………... 3

2/ PACKING LIST ………………………………………………………………………………………………………………………………………………………………………….………. 4

3/ INSTALLATION ……………………………………………………………………………………………………………………………………………………………………………….. 5

3.1 - Controller box …………………………………………………………………………………………………………………….……………………………………………. 5

3.2 - Accessories holder………………………………………………………………………………………………………………………………………………..……. 6

3.3 - pH probe and injection system ……………………………………………………..…………………………………………………………………….. 6

4/ PARAMETERS ADJUSTMENT………………………..……………………………………………………………………………............................................. 7

4.1 - Control panel …………………………………………………………………………………………………………………………………………………..………………. 7

4.2 - Configuration…….…………………………………………………………………………………………………………………………………………………………….. 7

4.3 - Display ………………………………………………………………………………………………………………………………………………………………………………….. 8

5/ USE ………………………..………………………………………………………………………………………………………………………………………........................................... 9

5.1 - Check the water parameters ………..…………………………………………………………………………………………….……………………….. 9

6/ MAINTENANCE .………………………………………………………………………………………………………………………..………………………………………………..... 10

6.1 - Winterizing ………………………………………………………………………….…………………………………………………………………………..…………………. 10

6.2 - Calibration of the pH probe……………..………..………………………………………….………………………………………………………..………. 10

7/ DIAGNOSIS OF THE FAILURES ………………………………………………………………………………………………………………………………………………11

7.3 - Securities……………………………………………………………………………………………………………………………………………………………………………….. 11

8/ WARRANTY ………………………………………………………………………………………………………………………………………………………………..…………………….. 12

Page 14

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

1 / SAFETY INSTRUCTIONS

READ AND FOLLOW CAREFULLY ALL INSTRUCTIONS BEFORE INSTALLING AND USING THIS DEVICE

In this manual, this symbol indicates a WARNING. It will alert you of the risk of damage to equipment or serious injury on people. It is IMPERATIVE always comply with this warnings !

In order to improve the product quality, the manufacturer reserves the right to change the characteristics of its products at any time and without prior notice.

RISK OF ELECTRIC SHOCK

To prevent injuries or accidents, install the equipment out of reach of children.

Ensure that the local installation complies with the regulations in force in the country of installation. The pump timer power supply line of filtration should be protected by a differential circuit breaker with a tripping safety device of 30 mA maximum with opening distance of contact, of at least 3 mm on all the poles. Not confuse with the differential circuit breaker protecting the whole house which is about 300 to 500 mA. In case of doubt, get a qualified electrician to check the whole installation in your area installation. The installation of this equipment should be performed by a qualified person in accordance with the electrical standards in force in the country of installation.

The power supply cables and the cell must be protected against accidental damage. A damaged cable must be replaced immediately and exclusively with an original cable. Never cut or extend the cables.

It is imperative to turn off the power supply before carrying out any technical operation on the device. Do not modify the device. Any modification may damage the device or be dangerous for people. Only qualified person should carry out maintenance or repairs in case of breakdown.

This device is intended for use in family pools only.

NON OBSERVANCE OF THESE INSTRUCTIONS MAY CAUSE DAMAGE TO THE DEVICE OR SERIOUS INJURY

The safety instructions detailed in this manual are not exhaustive. They highlight the most common risks of using electrical equipments in the presence of water. Any installation and use of this equipment should be carried out with caution and common sense.

Page 15

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

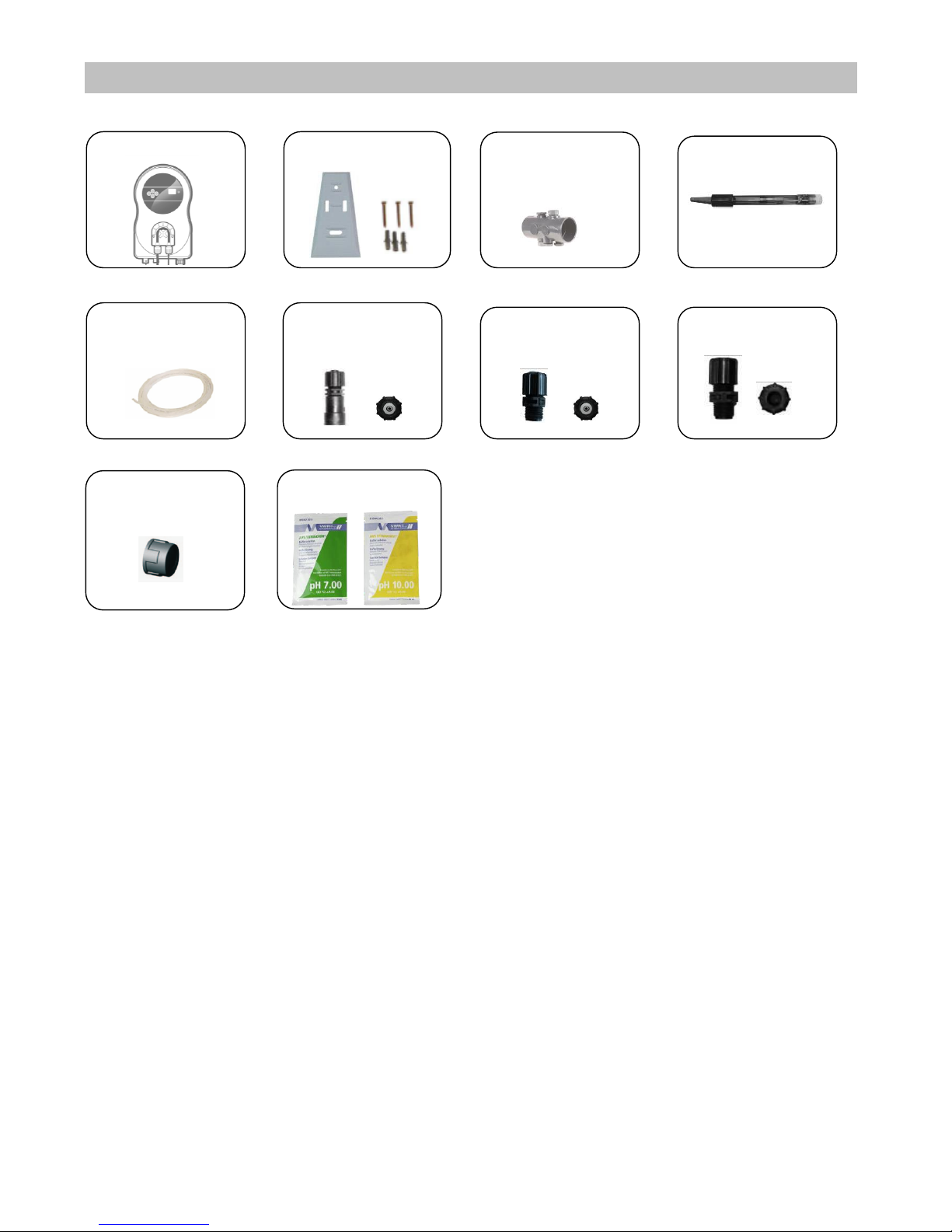

2/ PACKING LIST

1 Controller box

1 fixation support

and its kit

1 pH probe

5 m semi-flexible

tubing

1 suction strainer

1 injection

connector Ø ½ ’’

1 plug for probe

calibration

1 probe holder Ø ½ ’’

1 accessory holder

And its plugs

2 standard solutions

pH7 et 10

Page 16

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

3/ INSTALLATION

Before proceeding with installation of the device, it is very important to check the following points :

✓ The installation area should be dry and properly ventilated, (maximal ambient temperature of use :

35°C), protected from rain, splashes, water spray, and UV radiation. Ensure that the pH corrector product container is kept in a place sufficiently remote from any electrical equipment and any other chemical product.

Failure to comply with this instruction will lead to abnormal oxidation of the metallic parts which could result in complete breakdown of the device.

✓ The assembly of the devices (according to the model) must be performed strictly in compliance with the

following layout diagram.

CONTROLLER BOX

✓ Choose a location that is easily accessible, close to the pump timer, far apart 2 meters maximum from

the chlorinator cell. Install the controller box vertically, far enough away from the pool to comply with

the regulatory distance in force in your country. Do not cover.

✓ Controller must be permanently connected to the pump timer by enslaving to the pump timer. Do

not use an extension cord. Do not plug the device into an electric power outlet. Beforehand, turn

off the differential circuit breaker. Ensure that the controller box well switches off when the filtration

pump stops.

Any contact between the controller box and the water can pull a risk of electrocution.

Page 17

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

ACCESSORIES HOLDER

✓ Install the accessories holder after any other treatment device, cleaning or heating, at the middle of the

horizontal pipe of a minimal length of 40 cm. The arrow indicates the direction of passage of the water and must be visible by the top.

✓ In case of pipe Ø 50 mm, stick 63/50 mm reducers side pursuit (not supplied).

PH PROBE AND INJECTION SYSTEM

✓ Connect the suction strainer to the pH pump with a part of the

supplied pipe. Respect the sense of arrows representing on the top of the pH pump.

✓ Screw the injection connector under the accessories holder and

connect the exit of the pH pump to the injection connector with the rest of the supplied pipe.

✓ Screw the probe holder on the accessories holder with Teflon.

Remove the rubber protection at the end of the pH probe. Screw the probe on the top of the accessories holder (make sure that it is not in abutment with the waterworks).

✓ Connect the cable of the pH probe (BNC jack) under the controller box.

An incorrect positioning of the injection connector can entail the deterioration of the pump.

Note : Do not put the corrective tin directly under the device

Page 18

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

4/ PARAMETERS SETTING

CONTROL PANEL

CONFIGURATION

To reach the setting menu: press 3 seconds on .

➢ Select the function code using then confirm by . The value flashes. ➢ Select the desired value using then confirm by .

The value is frozen and the device returns to the previous menu.

Adjustment menu:

Code

Function

Setting

Start a manual injection of the pH pump.

When installing, allows starting the pH pump and allows correcting manually the pH without manipulate the tin.

From 0 to 9,5 mn

Calibrate the pH probe.

Allows by the device to display the pH value found in your swimming pool with your analysis kit.

+/- 0,5 compared

to the displayed

value

Choose the type of corrective agent (by default: acid).

Allows modifying the pH corrective mode between acid (make rise the pH up) or basic (make fall down the pH).

Acid (pH-)

Basic (pH+)

Display of the actual

pH value

Supply indicator

Press 3 s : ON/OFF

Keys for the control

Page 19

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

Adjust the volume of the pool.

This device has a proportional regulation to the volume of the pool. For an optimal efficiency, register in the device, the code corresponding to the volume of the pool :

Pool volume

Code

Pool volume

Code

Pool volume

Code

0 to 1 m3

10 to 15 m3

60 to 70 m3

1 to 2 m3

15 to 20 m3

70 to80 m3

2 to 3 m3

20 to 25 m3

80 to 90 m3

3 to 4 m3

25 to 30 m3

90 to 100m3

4 to 5 m3

30 to 35 m3

100 to 110m3

5 to 6 m3

35 to 40 m3

110 to 120 m3

6 to 7 m3

40 to 45 m3

120 to 130 m3

7 to 8 m3

45 to 50 m3

130 to 140 m3

8 to 9 m3

50 to 55 m3

140 to 150 m3

9 to 10 m3

55 to 60 m3

150 to 160 m3

From 5 to

160 m3

Adjust the pH instruction (7,2 by default).

Allows adjusting the pH value to maintain in the swimming pool.

From 6.8 to 7.6

Maintenance /Diagnostic of failures : Calibrate the pH probe: with the standard solutions ph7 and pH 10 (see § 6.2).

DISPLAY

pH reading Flashes

7.2

V V C

To go out of the menu and return to the normal display

On/Off

Select wished instruction

Page 20

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

5/ USE

CHECK THE WATER PARAMETERS

At the beginning of any new season and at the moment of installing the device, check and correct the following points imperatively:

State of water

Clear, free from seaweeds and sediments.

Stabilized between 7,0 and 7,4.

Important : whatever is the system of chemical process, the efficiency of the chlorine decreases very quickly with the increase of the pH and the scale deposits appear all the more fast as the pH rate is high or instable.

TAC/TH

The water must be correctly balanced (TAC, TH) :

➢ The TAC (Permanent Hardness) indicates the bicarbonates rate dissolved in

water.

➢ The TH indicates the hardness of water, it means the content in salts of calcium

or magnesium dissolved in water. The hardness of water should not exceed

60°f.

Be careful : the non compliance with these recommendations will involve inevitably a misuse of the device, which entails the annulations of the guarantee.

Your device is now ready.

Important:

For the protection and longevity of equipments of your pool, it is imperative to respect literally the instructions of use mentioned in this manual. The presence of an amperometric chlorine regulation, of a pH production controller or a pH regulation do not exempt from the strict respect of the instructions and do not have authority to eliminate the risks and damages but only to limit them. Indeed, in spite of the smooth running of a control or regulation device, other factors may cause damage, in particular:

- an insufficient ventilation in case of covered pool (shelter, tarpaulin, cover)

- A maintenance default of analysis probes (calibration, addition of the consumable…)

- Manual processing of supplements excessive or not adapted

- the non compliance with the instructions of use described in the present user manual

These isolated or organized factors will tend to cause oxidation on all metallic parts and of automatic cover pins and slats, telescopic shelters and heat exchangers can lead to irreversible deterioration (discoloration) of the pool lining. Therefore, if the manufacturer’s responsibility was engaged for a malfunction of the control or regulation device, it would be limited to the repair or the replacement of the product free of charge. Then, it is strongly recommended to check the levels of chlorine and pH each week with your usual analysis kit.

Page 21

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

6/ MAINTENANCE

WINTERIZING

In case of pool winterizing (draining and/or stop of the filtration), achieve the following operations :

✓ Remove the pH probe of the pipe. ✓ Keep it in his original protection filled with city water (or in a glass), in a place where it will not freeze

during winter.

✓ Rinse the flexible pipe of the peristaltic pump with clean water. Put a tin of water in the place of the pH

corrective agent tin and use the function “MA” of the pH control menu (see § 4.2, p.18).

CALIBRATION OF THE Ph PROBE

The pH probe is submitted to the referential curve which moves in the time, depending on the using of the pool. For an optimal regulation, it is important to proceed to a calibration each starting of the swimming pool or changing of the probe.

Before proceeding to a calibration, provide you of pH7 and pH10 standard solutions.

✓ Reach the setting menu and then press 3 s on the key . ✓ Select the « CA » code using the keys and valid by . ✓ The screen flashes « 7,0 », the first calibration point.

✓ Dip the pH probe in the pH 7 solution and valid by .

The displayer will show alternatively 7,0 and – flashing during the calibration (1 to 5 minutes)

If the measured value is correct, the device shows « oh » and then displays the value 10.

✓ Rinse the pH probe in the water and drain it without drying it with a rag. ✓ Insert the pH probe in the pH 10 solution and then valid by .

The displayer will show alternatively 10 and - - flashing during the calibration (1 to 5 minutes).

If the measured value is right, the device shows « Oh » and then fall over towards the current display of the pH.

Note : the probe being in the pH 10, the device flashes 10, because it measures a high pH. The pH high alarm will disappear from the real measure of the swimming pool.

If one of the values is incorrect, the device shows « Er ». Your pH probe is probably no more usable (lifespan), to proceed to its replacement, contact your professional.

✓ Remove the cork and then put back the probe on the probe holder.

7.0

- -

7.0

- -

7.0

Page 22

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

7/ DIAGNOSTIC OF THE FAILURES

SECURITIES

Uno model – Redox regulation

Securities

Causes / Remedies

pH value

flashing

The device has detected an abnormal value of the pH, either too high (example: 8.2) or too low (example: 6.0).

The regulation is interrupted.

1/ Control the pH value directly in the pool with your usual analysis kit.

2/ In case of abnormal pH, stop the device. Add the pH acid corrector (pH too high) or pH basic (pH too low) directly in the pool to the buzzards of expulsion. Wait for 30 minutes. Restart the device up. In case of normal pH, calibrate the pH probe (see § 6.2, p.19).

« AL »

message

flashing

The device has detected that the last pH correction attempts are unsuccessful. The REGULATION is interrupted.

1/ Check that the pH corrective tin is not empty.

2/ Measure by hand the value of the pH in the pool with your usual analysis kit and compared it with the value indicated by the device :

▪ If the value is different, calibrate the probe (see §, p. 19) ▪ If the value is similar, contact your professional.

Page 23

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

8/ WARRANTY

Before contacting your retailer, please provide you following elements:

✓ Proof of purchase. ✓ Serial number of the controller box and the pH probe. ✓ Date when the device was installed.

Parameters of your pool (salinity, pH, chlorine rate, water temperature, stabilizing agent rate, pool volume, daily filtration time…).

All our care and technical experiment was brought into making this device. It has undergone quality control. If in despite of all the care and the technical know-how brought into its manufacture, you have to involve our warranty, this one would apply only to the free replacement of the defective parts of our material (not inclusive transport costs).

1 – Warranty term (as attested by date on the invoice)

Controller box : 2 YEARS pH probe Blue : 1 YEAR pH probe amber : Without warranty After sales service and spare parts : 1 MONTH

2 – Purpose of the warranty

The warranty applies to all parts except wear parts which must be regularly replaced. The device is covered for any manufacturing defect in the strict executive of a normal use in family pool. A use for public pools cancels any warranty.

3 – After Sales Service

✓ All repairs are done in our workshop.

Return transport costs are payable by the user. In case of possible repair, no allowances will be giving for downtime and loss of use of a device.

✓ In every case, the equipment is always transported at the risks and the dangers of the user. Before accepting delivery, it is up

to the user to check that the equipment is in perfect condition and if necessary to express reservations on the carrier’s transport slip. Confirm this to the carrier within 72 hours by registered letter with acknowledgement of receipt.

IMPORTANT: A replacement under warranty will in no case extend the initial term of the warranty.

4 – Scope limits of warranty – the warranty does not cover :

The installation, the repair and generally, any intervention concerning Manufacturer products, must be realised exclusively by professional. This warranty shall not apply if those interventions are realised according to the existing standards in the country of installation in the time of installation. To use a part, which is not the one of the origin cancels the warranty on the whole device,

by that fact.

1. Equipment and labour provided by a third party during the installation of the equipment.

2. Damage caused by not corresponding and not certified installation.

3. Problems caused by an alteration, accident, excessive treatment, professional or final user neglecting, unauthorised repairs, fire, floods, lightening, frost, armed conflict or any other case of absolute necessity.

BE CAREFUL : The warranty does not cover any equipment damaged further to non compliance with the safety instructions, installation, operation and maintenance instructions set out in the present manual.

Every year, we shall bring new improvements of our software and products. Those new versions are compatible with the previous

models. Within the warranty’s framework, the new versions of the equipment and the software cannot be added to the previous

models.

5 – Application of the warranty

For more information on the current warranty, get in touch with a professional or with our after sales service. Any request should be accompanied by a copy of the invoice (proof of purchase).

6 – Laws and disputes

The present warranty is subjected to French Law and all other European directives or international treaties which are in force at the time of the claim and which are applicable in France. In case of dispute on its performance or its execution, it is confer of jurisdiction only for the TGI (High court) of Montpelier (France).

Page 24

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

ÍNDICE

ESPAÑOL

1/ INSTRUCCIONES DE SECURIDAD……………………………………………………………………………………………………………………….………………. 3

2/ LISTA DE BULTOS ………………………………………………………………………………………………….……………………………………………………………………… 4

3/ / INSTALACIÓN ……………………………………………………………………………………………………………………………………………..……………………………… 5

3.1 - El Equipo……………………………………………………………………………………………………………………………………………………………….……………... 5

3.2 - Lleva accesorios ………………………………………………………………………………….…………………………………………………………….………. 6

3.3 - Sonda pH y circuito de inyección ……………………………………………..…………………………………………………………………………. 6

4/ ARREGLO DE LOS PARÁMETROS ……………………………………………………………………..……………………………………….……………………… 7

4.1 - Pantalla principal ……………………………………………………………………………….…………………………………………………………………………. 7

4.2 - Parametraje ………..………………………………………………….……………………………………………………………..…………………………………..…….. 7

4.3 - Marcador …………………….………………………….………….…………………….……………………………………………………..………………………………… 8

5/ UTILIZACIÓN ………………………………………………………………………………………………………………………………………………….…………….................... 9

5.1 - Verificación de los parámetros de agua ………………………………………………………………………………………………………. 9

6/ MANTENIMIENTO ....……………………………………………………………………………………………………………..……………………………………………….... 9

6.1 - Hibernación… …………………..………………………………………………………………………………………………………………………………………..………. 9

6.2 - Calibración de la sonda pH…….…………….…………..……………………………………………………………………………………………………... 10

7/ DIAGNOSTICO DE LOS FALLOS ……………………………………………………………………………………………………………………………………………11

7.1 - Seguridades ………………………………………………………………………………………………………………………………………………………………… ….…. 11

8/ GARANTÍA ……………………………………………………………………………………………………………………………………………………………………..………………….. 12

Page 25

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

1/ INSTRUCCIONES DE SEGURIDAD

LEA Y SIGA TODAS LAS INSTRUCCIONES ANTES DE TODA INSTALACIÓN Y UTILISACIÓN

DE ESTE MATERIAL.

En este manual, este símbolo anuncia una ADVERTENCIA. Para alertar riesgos de deterioro del material o de las heridas graves sobre las personas. Respetar obligatoriamente estas advertencias!

Con el fin de mejorar la calidad de sus productos, el fabricante se reserva el derecho a modificar, en cualquier momento y sin previo aviso, las características de sus fabricaciones.

RIESGO DE CHOQUES ELECTRICOS

Para evitar riesgos de heridas o de accidente, instale el material fuera del alcance de los niños.

Asegúrese que la instalación del local técnico esta en conformidad con las normas vigentes en el país de instalación. La caja eléctrica que alimenta la caja de filtración debe estar protegida mediante un disyuntor diferencial provisto de un sistema de disparo de 30 mA máximo con una distancia de apertura de contacto por lo menos de 3 mm sobre todos los polos. Debe no confundirlo con el disyuntor diferencial de protección del conjunto de la vivienda que es desde 300 hasta 500mA. En caso de duda, contacte con un electricista cualificado para comprobar el conjunto de la instalación de su local técnico. La instalación de este aparato debe realizarla una persona cualificada en conformidad con las normas eléctricas vigentes en el país de instalación.

Los cables de alimentación eléctrica y de la célula deben estar protegidos de posibles riesgos accidentales. Si se ha dañado un cable, se debe sustituir inmediatamente y exclusivamente por un cable de origen. No debe cortar ni alargar los cables.

Debe cortar obligatoriamente la corriente eléctrica antes de proceder a una intervención técnica del aparato. No modifique el aparato. Cualquier modificación lo puede deteriorar o puede ser peligrosa para las personas. En caso de avería o para garantizar el mantenimiento, solo puede manipular el aparato una persona cualificada.

Este aparato solo se puede utilizar para piscinas familiares.

EL NO SEGUIMIENTO DE ESTAS INSTRUCCIONES PUEDE PROVOCAR EL DETERIORO DEL APARATO O HERIDAS GRAVES EN LAS PERSONAS.

Las instrucciones de seguridad que se detallan en este manual no son de carácter exhaustivo. Recuerdan los riesgos más comunes en la utilización de equipos en presencia de agua. La prudencia y el sentido común deben acompañarle durante toda la instalación y utilización de este material.

Page 26

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

2/ LISTA DE BULTOS

1 equipo

1 soporte de

fijación y su Kit.

5 m de tubo

Semi-rigido

1 lleva-sonda

Ø ½’’

1 sonda pH

2 soluciones patrón

pH7 y pH10

1 tamiz de

aspiración

1 connexion de

inyección Ø ½’’

1 corcho para

calibración de la

sonda

1 lleva accessorios* y

sus tapones

Page 27

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

2/ INSTALACIÓN

Antes de proceder a la instalación del aparato, compruebe y corrija imperativamente los siguientes

puntos: ✓ El local técnico debe estar seco y correctamente ventilado, (temperatura ambiente máxima de

utilización: 35°C), protegido de la lluvia, salpicaduras proyecciones de agua y rayos UV. Prevea un emplazamiento para el bidón del producto corrector pH bastante alejado de cualquier tipo de aparato eléctrico o de productos químicos. Si no sigue esta recomendación, provocara una oxidación anormal de las piezas metálicas que puede ir en un fallo completo del aparato.

✓ El montaje del aparato y de sus accesorios debe realizarse totalmente conforme con el siguiente

esquema de instalación :

EL EQUIPO

✓ Escoja un emplazamiento de fácil acceso, cercano à la caja eléctrica de la filtración alejada de 2 metros

de la célula de electrólisis. Instale la caja electrónica verticalmente y bastante lejos de la piscina para respetar las distancias reglamentarias propias de cada país. No lo cubra.

✓ Conecte la caja electrónica de manera permanente a la caja eléctrica de filtración, de manera que esté

controlado por el sensor de bomba. No utilice alargadores eléctricos. No enchufe el aparato a una toma eléctrica. Corte previamente el disyuntor diferencial. Compruebe que la cala electrónica se apaga correctamente cuando se para la bomba de filtración.

Page 28

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

LLEVA ACCESSORIOS

✓ Instalar lleva accesorios después de todo otro aparato de tratamiento, de limpieza o de calefacción, en

medio de una canalización horizontal de una longitud mínima de 40 cm. La flecha indique la dirección del pasaje del agua y deber ser visible por la parte superior.

✓ En caso de canalización Ø 50 mm, pegar reducciones 63/50 mm lado aspiración (no incluidas).

SONDA PH Y CIRCUITO DE INJECCIÓN

✓ Ajustar el tamiz de aspiración con la bomba pH con una parte

del tubo surtido. Respetar la dirección de las flechas que figura sobre el zapatero de la bomba pH.

✓ Atornillar bajo lleva-accesorios y ajustar la salida de la bomba

pH con la conexión de inyección con resto del tubo surtido.

✓ Atornillar lleva sonda con Teflón en lleva-accesorios. Quitar la

protección caucho al cabo de la sonda pH. Arrollar la sonda en lleva sonda y atornillar (no lo debe ser apuntalada con la canalización).

✓ Conectar el cable de la sonda pH (ficha BNC) bajo la caja electrónica.

Un posicionamiento incorrecto del racor de inyección puede ocasionar el deterioro de

Nota: No poner el bidón corrector directamente bajo el aparato

Page 29

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

4/ ARREGLO DE LOS PARAMETROS

PANTALLA PRINCIPAL

PARAMETRAJE

Para tener acceso al menú de arreglo: apretar 3 s la tecla .

➢ Seleccionar el código de la función con las teclas y validar por . ➢ Seleccionar el valor deseado con las teclas y validar por .

El valor se fija y el aparato vuelve à la pantalla principal.

Menú de arreglo :

Código

Función

Arreglo

Poner en marcha una inyección manual de la bomba pH.

Permite de lanzar la bomba pH y corregir a la mano el pH sin manipular el bidón.

De 0 a 9,5 min.

Ajustar la sonda pH.

Permite de marcador por el aparato el valor del pH extracto en su piscina con su estuche de análisis habitual.

+/- 0,5 con

relación al valor

marcado

Escoger el tipo de corrector (por defecto acido).

Permite de modificar el modo de corrección del pH entro acido (hacer bajar el pH) y básico (hacer subir el pH).

Acido (pH-)

Básico (pH+)

Marcador del valor

actual del pH

Indicador de

alimentación

Apoyo largo :

Marcha /Interrupción

Teclas para el menú de

arreglo

Page 30

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

Arreglar del volumen del arranque.

Este aparato tiene una regulación proporcional al volumen de la piscina. Para una eficacia optímale, registrar en el aparato el código correspondiente al volumen de la piscina :

Volumen

piscina

Código

Volumen

piscina

Código

Volumen

piscina

Código

0 à 1 m3

10 à 15 m3

60 à 70 m3

1 à 2 m3

15 à 20 m3

70 à 80 m3

2 à 3 m3

20 à 25 m3

80 à 90 m3

3 à 4 m3

25 à 30 m3

90 à 100m3

4 à 5 m3

30 à 35 m3

100 à 110m3

5 à 6 m3

35 à 40 m3

110 à 120 m3

6 à 7 m3

40 à 45 m3

120 à 130 m3

7 à 8 m3

45 à 50 m3

130 à 140 m3

8 à 9 m3

50 à 55 m3

140 à 150 m3

9 à 10 m3

55 à 60 m3

150 à 160 m3

De 5 a 160 m3

Ajustar la consigna pH (por defecto 7,2).

Permite de ajustar el valor del pH para mantener en la piscina.

De 6,8 a 7,6

Parámetros mantenimiento / diagnóstico de los fallos

Calibrar la sonda pH con los soluciones patrón pH7 y pH 10 (ver § 6.2, p.32).

MARCADOR

Lectura de pH Se marca parpadeando

Seleccionar la instrucción solicitada

7.2

Para salir del menú y volver a la fijación normal

On/Off

Menú : In

Page 31

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

5/ UTILISACIÓN

VERIFICACIÓN DE LOS PARÁMETROS DEL AGUA

En la instalación inicial del aparato o al inicio de una estación nueva, compruebe y corrija obligatoriamente los siguientes puntos:

Estado del agua

Límpida, no debe contener algas ni sedimentos.

Estabilizado entre 7,0 y 7,4

Importante: cualquiera sea el sistema de tratamiento químico, la eficacia del cloro disminuye muy rápidamente con el aumento del pH y las incrustaciones se depositan más rápidamente si la tase de pH es alta o inestable.

TAC/TH

El agua, correctamente equilibrado

➢ El TAC (Dureza permanente) indica la tasa de bicarbonatos disueltos en el

agua

➢ El TH indica la dureza del agua, es decir el contenido en sales de calcio o de

magnesio disuelto en el agua. La dureza del agua no debe exceder 60°f.

Atención: el incumplimiento de estas recomendaciones necesariamente implicará una mala utilización del aparato, lo que es susceptible de anular la garantía.

Su aparato ahora es puesto en funcionamiento.

Importante:

Para la protección y la longevidad de los equipos de su piscina, es imprescindible seguir estrictamente las instrucciones de este manual. La presencia de regulación amperométrico de cloro, un controlador de ORP producción o regulación del pH no exime del estricto cumplimiento de estas instrucciones y no está diseñado para eliminar riesgos de daños, pero sólo limitarse. En efecto, a pesar de la operación de un dispositivo o de control, otros factores pueden causar daño, incluyendo:

- Ventilación insuficiente cuando la piscina cubierta (tejadillo, cubierta, cobertura automática)

- Falta de mantenimiento de las sondas de análisis (calibración, además de consumibles...)

- Manuales excesivas rellenado o inadecuados (tratamientos choque…)

- El incumplimiento de las instrucciones de uso descritas en este manual de usario Estos factores, solos o en combinación, favorecerán la aparición de fenómenos de oxidación en el conjunto de las piezas metálicas de ejes y laminas de coberturas automáticas, tajadillos telescopios, intercambiadores térmicos pueden conducir a un daño irreversible (decoloración...) de la cubierta de la piscina. De hecho, en caso de malfuncionamiento del dispositivo de control a regulación, la responsabilidad del fabricante se limita la reparación o sustitución del producto de forma gratuita. Más bien, se recomienda comprobar cada semana, la tasa de cloro y el pH del agua mediante el estuche de análisis habitual.

6/ USO

HIBERNACIÓN

En caso de invernada de la piscina (de drenaje y / o parada de la filtración), lleve a cabo los siguientes pasos:

✓ Retirar la sonda pH de la canalización. ✓ Conservar le en su protección de origen llena de agua de ciudad (o en un vaso), en un lugar o no congelara

durante el invierno.

✓ Enjuagar el tubo flexible de la bomba peristáltica con agua limpia. Poner un bidón de agua en el sitio del

corrector pH y utilizar la función “MA” del menú de arreglo (ver § 4.2).

Page 32

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

CALIBRACIÓN DE LA SONDA PH

Antes de proceder a una calibración, provea usted de soluciones patrón pH 7 y pH 10.

✓ Acceder al menú de arreglo (control) : apretar con la tecla durante 3 s. ✓ Seleccionar el código « CA » usando las teclas y confirmar por . ✓ La pantalla fija parpadeando « 7,0 », la primera punto de calibración.

✓ Emparar la sonda pH en la solución del pH 7 y confirmar por .

La pantalla indica alternativamente 7,0 y - - parpadeando durante la calibración (1 a 5 minutos).

Si el valor medido es correcto, el aparato marca « Oh » y marca el valor 10.

✓ Enjuagar la sonda pH en la agua y escurrirla sin secarla con paño. ✓ Insertar la sonda pH en la solución pH 10 y confirmar con la tecla .

El marcador indica 10 y - - parpadeando durante la calibración (1 a 5 minutos).

Si el valor medido es correcto, el aparato marca « Oh » luego bascula en el marcador actual de pH.

Nota : la sonda que es en el pH 10, el aparato indica parpadeando 10, porque mide una alta pH. La alarma alta pH desaparecerá dados la medida efectiva de la piscina.

Si uno de los valores es incorrecto, el aparato marca “Er”. La sonda pH no es probablemente más utilizable (la vida útil de la sonda), ponerse en contacto con su profesional para proceder a su sustitución.

✓ Retirar el corcho luego colocar la sonda en lleva-sonda.

7.0

- -

7.0

- -

Page 33

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

7/ DIAGNOSTICÓ DE LOS FALLOS

SEGURIDADES

Modelo Uno – Regulación ORP

Seguridades

Causas / Remedios

Valor del pH

parpadeando

El aparato detecto un valor anormal del pH, o sea demasiado alto (ex : 8,2), o sea demasiado bajo (ex : 6.0).

Se interrumpió la Regulación.

1/ Controlar el valor del pH directamente en la piscina con su estuche de análisis habitual. 2/ En caso de pH anormal, dejar el aparato. Anadir el corrector del pH acido (pH demasiado

alta) o pH básico (pH demasiado bajo) directamente en la piscina a los cernícalos de expulsión. Esperar 30 minutos. Poner de nuevo en marcha.

En caso de pH normal, calibra la sonda pH (Ver § 6.2).

Mensaje

“AL”

parpadeando

El aparato detecto que las últimas tentativas de corrección del pH son sin resultadas. Se interrumpió la Regulación.

1/ Controlar que el bidón corrector del pH no esta vacío. 2/ Medir a la mano el valor del pH en la piscina con su estuche de análisis habitual y comparar con el valor de marcado por el aparato :

▪ Si el valor es diferente, calibrar la sonda (ver § 6.2). ▪ Si el valor es similar, poner en contacto con su profesional.

Page 34

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

8/ GARANTÍA

Antes de ponerse en contacto con su revendedor, gracias por proveerse :

✓ De vuestra factura de compra. ✓ Del nº de serie del equipo, de la sonda pH, de la sonda ORP. ✓ De la fecha de instalación del aparato.

De los parámetros de vuestra piscina (Salinidad, pH, tasa de cloro, temperatura de agua, tasa de agente estabilizante, volumen de la piscina, tiempo de filtración jornalero…).

Hemos aportado toda nuestra atención y experiencia técnica à la realización de este aparato. Ha pasado por controles de calidad. Si a pesar de nuestra dedicación y el saber-hacer aportado a su fabricación, tiene que hacer uso de nuestra garantía, solo se aplicara par la sustitución gratuita de las piezas defectuosas de nuestro material (gastos de transporte no incluidos).

1 – Duración de la garantía (Fecha de factura)

Caja electrónica: 2 AÑOS Sonda pH Blue : 1 AÑO Sonda pH Amber : Sin garantía Reparación y piezas de repuesta: 1 MES

2 – Objeto de la garantía

La garantía se aplica en todas las piezas excepto las pieza de desgate que se deben sustituir de manera regular. El aparato tiene garantía contra cualquier fallo de fabricación en el marco estricto de una utilización normal como piscina familiar. Una utilización como piscina pública anula toda garantía.

3 – Servicio Posventa

Todas las reparaciones se efectúan en taller. Los gatos de transporte de ida y vuelta corren a cargo del usuario. La inmovilización y la privación de disfrute de un aparato en caso de reparación eventual no dan lugar a indemnizaciones. En cualquier caso, el material siempre viaja a riesgo y peligro del usuario. La pertenece antes de hacerse efectiva la entrega, comprobar que esta en perfecto estado e informar, si procede, sobre las reservas en el albarán de transporte. Confirmar al transportista en un plazo de 72 horas por carta certificada con acuse de recibo.

IMPORTANTE: Una sustitución con garantía no puede, en ningún caso, prolongar la duración de garantía inicial.

4 - Limite de aplicación de la garantía

Excluidos de la Garantía:

La instalación, el mantenimiento, y de manera general, toda intervención que concierne a los productos de Marca deben ser realizadas exclusivamente por profesionales. Estas intervenciones deberán ser realizadas conforme a las normas corrientes en el país de instalación en el momento de la instalación. . La utilización de una pieza otro que el del origen, anula por el acto garantía sobre el conjunto del aparato.

1. Los equipamientos y la Mano de obra que provee una tercera persona en la instalación del material.

2. Los danos causados por una instalación no conforme..

3.. Los problemas causados por una alteración, accidente, tratamiento abusivo, negligencia del profesional o del usuario final, reparaciones no autorizadas, fuego, inundaciones, rayos, hielo, conflictos armados o otros casos de fuerza mayor.

ATENCIÓN: La garantía no se responsabiliza del material dañado a causa de un no seguimiento de la consignas de seguridad, de instalación, utilización y mantenimiento que presenta el presente manual.

Cada ano, aportamos mejoramientos a nuestros productos y software. Estas nuevas versiones son compatibles con los modelos precedentes. Las nuevas versiones y software no pueden añadí darse a los modelos anteriores en la garantía.

5 – Aplicación de la garantía

Si desea más información en la presente garantía, llame a su Profesional o Servicio Posventa. Estas nuevas versiones son compatibles con los modelos precedentes. Cualquier petición debe ser acompañada con una copia de la factura de compra.

6 - Leyes y litigios

La presente garantía está sujeta a la ley francesa y a todas las directivas europeas o tratados internacionales, vigentes en el momento de la reclamación, de aplicación en Francia. En caso de litigio en la interpretación o ejecución, tiene competencia al único Tribunal de Gran Instancia de Montpellier (Francia)

Page 35

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

INDICE

ITALIANO

1/ ISTRUZIONI DI SICUREZZA ………………………………………………..…………………………………………………………………………………………………… 2

2/ DISTINTA DISPEDIZIONE.........……………………………………………………………………………………………………………………………………………...... 3

3/ INSTALLAZIONE …………………………………………………………………………………………………………………………………..…………………………………….... 5

3.1 - Quadro comandi …...................................……………………………………………………………………………………..………………….……. 5

3.2 - Porta accessori …...............................................……………………………………………………………………………………………..……...…. 6

3.3 - Sonda pH e circuito di iniezione…..........................………………………………………………………………………..……...…. 6

4/ REGOLAZIONE DEI PARAMETRI………………………………………………………………………………....................................................……… 7

4.1 - Panello di controlo …..............................………………………………………………………………………………………………………….……. 7

4.2 - Parametrizzazione..……………...............……..……………………………………………………………………………………..……...…. 7

4.3 - Display…………..…………………….................................…........................………………………………………………………..……...…. 8

5/ UTILIZZO ……………………………………………………………………………………………………………………………………..………………………………………………......... 9

5.1 - Verifica dei parametri dell'acqua ……....................................………………………………………………………………….……. 9

6/ MANUTENZIONE ………………………………………………………………………………………………………………………………………………………………………… 10

6.1 - Modalita invernale .................................…..............................………………………………………………………………………….……. 10

6.2 - Calibrazione della sonda pH …..…………........………………………………………………………………..………………………..……...…. 10

7/ ALLARMI................................. ……………………………………………………………………………………………………………………….................…………………….. 11

7.1 - Sicurezze …..............………………………………………………………………………………………………………………………..........................……. 11

8/ GARANZIA ……………………………………………………………………………………………………………………………………………………………………..………………….. 12

Page 36

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

1/ ISTRUZIONI DI SICUREZZA

ISTRUZIONI DI SICUREZZA

LEGGETE,ASSIMILATE E SEGUITE ATTENTAMENTE TUTTE LE ISTRUZIONI

PRIMA DELL’ISTALLAZIONE E DELL’UTILIZZO, DELL’ELETTROLISI

In questo manuale, questo simbolo indica PERICOLO! Questo avviso vi mette in guardia sul deterioramento del materiale, o di pericolo per le persone. Rispettate imperativamente tutte le indicazioni fornite.

Con l’obiettivo di migliorare la qualità di questo prodotto, il fabbricante si riserva la facoltà di modificare, in ogni momento e senza preavvis, le caratteristiche tecniche e di fabbricazione

AVVERTENZA – RISCHIO DI SCARICA ELETTRICA

Per evitare ogni rischio di accidenti, installare il prodotto fuori dalla portata dei bambini.

Assicurarsi che l’impianto elettrico del locale tecnico, è conforme alle norme in vigore della nazione. Il quadro elettrico di comando dovrà essere protetto da un interruttore differenziale di 30 mA. In caso di dubbio, contattare un tecnico qualificato, per verificare l’insieme della installazione elettrica. L’installazione di questa apparecchiatura dovrà essere effettuata da personale ualificato, secondo le norme del paese dove avverrà l’installazione stessa.

I cavi dell’impianto elettrico e quelli dell’alimentazione della Cellula, dovranno essere protetti da eventuali deterioramenti accidentali. Un cavo danneggiato, dovrà essere immediatamente sostituito, con un cavo simile a quello originale. Non tagliare o aggiuntare mai un cavo.

Prima di qualsiasi intervento assicurarsi che l’alimentazione elettrica sia stata tolta. Non modificare mai il prodotto. Ogni modifica può danneggiare il prodotto e farlo pericoloso per l’utilizzatore. Solamente una persona qualificata può intervenire, in caso di un problema e assicurare la manutenzione.

Questo prodotto può essere utilizzato esclusivamente per piscine familiari interrate.

Il mancato rispetto delle norme sopra descritte, potrà causari gravi problemi al prodotto e di conseguenza gravi pericoli alle persone.

I consigli di sicurezza riportati in questo manuale, non sono esaustivi. Essi ricordano i rischi più facilmente

presenti durante l’utilizzo di questo prodotto e di apparecchiature elettriche in presenzadi acqua. La prudenza e il buon senso devono accompagnaresia l’installazione che l’utilizzo di questo prodotto.

Page 37

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

2/ DISTINTA DI SPEDIZIONE

1 Quadro comandi

1 sonda pH

5 m di tubazione

Semi-rígida

1 filtro

1 raccordo

D’Iniezione Ø ½ ’’

1 porta-sonda Ø ½ ’’

1 mezzo y su kit di

fissagio

1 tappo per

calibrazione sonda

2 soluzioni per

calibrzione pH7 e 10

1 porta - sensori

ed i suoi tappi

Page 38

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

3/ INSTALLAZIONE

Prima di eseguire l’installazione del dispositivo, verificare i seguenti punti:

✓ Il locale tecnico deve risultare asciutto e correttamente areato, protetto da pioggia, fulmini, schizzi

d'acqua ed esposizione diretta al sole. Predisporre un alloggiamento riservato al contenitore del prodotto correttore pH a debita distanza da qualsiasi apparecchiatura elettrica o altro prodotto chimico.

✓ La mancata osservanza di questa disposizione comporterà un’ossidazione anomala delle parti in metallo

che potrebbe causare un funzionamento improprio del dispositivo.

✓ L’installazione del quadro comandi della centralina e della cella di elettrolisi dovrà essere realizzata

conformemente allo schema di montaggio sotto riportato.

L'apparecchio è concepito per funzionare solamente en modalità acida (pH minus).

QUADRO COMANDI

✓ Scegliere un luogo facilmente accessibile, in prossimità del quadro elettrico dell’impianto di filtrazione.

Installare verticalmente il quadro comandi a debita distanza dalla piscina, onde rispettare le distanze regolamentari specifiche di ciascun Paese. Evitare di coprire la centralina e predisporre spazio sufficiente tra il retro del quadro e la parete al fine di garantire una ventilazione idonea.

✓ Predisporre un collegamento fisso tra il quadro comandi della centralina e il quadro elettrico

dell’impianto di filtrazione, asservendolo al contattore della pompa. Non utilizzare una prolunga elettrica. Non collegare l’apparecchio a una presa elettrica.

Page 39

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

Un posizionamento incorreto del raccordo

puo’ provocare il

deterioramento della pompa

PORTA ACCESSORI

✓ Installare il porta-accessori dopo tutti gli altri apparecchi di trattamento, di pulizia o di riscaldamento,

nel mezzo di una canalizzazione orizzontale di una lunghezza minima di 40 cm. La freccia indica il senso di passaggio dell’acqua e deve essere visibile dall’alto.

✓ In caso di canalizzazione Ø 50 mm, mettere delle riduzioni 63/50 mm (non fornite).

SONDA PH E CIRCUITO DI INIEZIONE

✓ Raccordare il filtro al pompa pH con una parte del tubo fornito.

Rispettare il senso delle frecce raffigurate sul cofano del pompa pH.

✓ Collegare il raccordo d’iniezione al porta-accessori, in seguito

raccordare l’uscita della pompa pH al raccordo d’iniezione con il

resto del tubo fornito.

✓ Avvitare il porta-sonda con il teflon sul porta-accessori. Togliere la

protezione di gomma all’estremità della sonda pH. Mettere la sonda

nel porta-sonda e avvitare (attenzione, la sonda non deve toccare la canalizzazione).

✓ Connettere il cavo del sonda pH (scheda BNC) sotto la cassa

elettronica.

Nota : non mettere il bidone del correttore pH direttamente sotto l’apparechio

Page 40

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

4/ UTILIZZO

PANELLO DI CONTROLO

PARAMETRIZZAZIONE

Accedere al menù di regolazione: premere sul tasto per la durata di 3 secondi.

➢ Selezionare il codice della funzione con l'aiuto dei tasti e premere per convalidare.

Il valore lampeggia.

➢ Selezionare il valore augurato con l'aiuto dei tasti e poi premere per convalidare..

Il valore si memorizza e l’apparecchio torna al menù precedente.

Menù Regolazione

Codice

Funzione

Regolazione

Immissione manuale di correttore di Ph

Permette di correggere manualmente il pH con un’immissione diretta, manuale

Da 0 a 9,5

min

Adattare la sonda pH.

Permette di fare visualizzare all'apparecchio il valore del pH rilevato nella vostra piscina col vostro tester di analisi.

+/- 0,5

rispetto al

valore affisso

Affissione del valore

attuale del pH

Appoggiare lungo :

acceso/spento

Tastiera menu di regolazione

Diodo di

alimentazione

Page 41

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

Regolare il volume della vasca.

Questo apparecchio possiede una regolazione proporzionale al volume della

piscina. Per un’efficacia ottimale, registrare nell'apparecchio il codice

corrispondente al volume della piscina

Volume

piscina

codice

Volume

piscina

Codice

Volume

piscina

codice

0 à 1 m3

10 à 15 m3

60 à 70 m3

1 à 2 m3

15 à 20 m3

70 à 80 m3

2 à 3 m3

20 à 25 m3

80 à 90 m3

3 à 4 m3

25 à 30 m3

90 à 100m3

4 à 5 m3

30 à 35 m3

100 à 110m3

5 à 6 m3

35 à 40 m3

110 à 120 m3

6 à 7 m3

40 à 45 m3

120 à 130 m3

7 à 8 m3

45 à 50 m3

130 à 140 m3

8 à 9 m3

50 à 55 m3

140 à 150 m3

9 à 10 m3

55 à 60 m3

150 à 160 m3

Da 5 a 160m3

Scegliere il tipo di correttore (per difetto acido).

Permette di modificare il modo di correzione del ph tra acido (fare abassare il pH) o basico (fare alzare il pH).

Acido (pH-) o

Basico (pH+)

Regolare il valore del pH (per difetto,Acido).

Permette di regolare il valore di pH da mantenere nella piscina.

Da 6,8 a 7,6

Parametri Mantenimento /Diagnostica errori :

Calibrare la sonda pH : con le soluzioni pH 7 e pH 10.

DISPLAY

Lettura pH Si regola lampeggiando

Selezionare la instruzioni auspicata

7.2

V V C

Uscire dal menù e tornare al display normale

On/Off

Page 42

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

5/ UTILIZZO

VERIFICA DEI PARAMETRI DELL’ ACQUA

All'installazione iniziale dell'apparecchio o all’inizio di ogni nuova stagione, verificare e correggere tassativamente i seguenti punti :

Stato dell'acqua

Limpida, priva di alghe e sedimenti.

stabilizzato tra 7,0 e 7,4

ATTENZIONE: l’efficacia di un trattamento chimico a base di cloro riduce rapidamente all’aumentare del pH. Lo stesso calcare si deposita più rapidamente in

presenza di pH elevato o instabile.

TAC / TH

L’acqua deve risultare correttamente equilibrata (TAC, TH):

- Il TAM, Titolo alcalimetrico al metilarancio, indica la percentuale di bicarbonati dissolti nell'acqua.

- Il TI, Titolo idrotimetrico, indica la durezza dell’acqua, vale a dire la percentuale di sali di calcio o di magnesio dissolti nell’acqua

Attenzione: il no rispetto di queste raccomandazioni implicherà necessariamente una cattiva utilizzazione dell'apparecchio, ciò che è suscettibile di annichilare la garanzia.

Attenzione alle acque di trivellatura !

Utilizzare preferibilmente acqua proveniente dalla rete idrica urbana. Evitare acqua non potabile (acqua piovana,

ruscellamento, specchi d’acqua, pozzi di trivellazione).

Ora il vostro apparecchio è messo in servizio.

Importante :

Per la protezione e la longevità delle attrezzature della vostra piscina, è indispensabile seguire scrupolosamente le istruzioni d'uso riportate in questo manuale. La presenza di un controllo di cloro amperometrico, di un controller di produzione ORP o di regolazione pH, non esonera dal rigoroso rispetto di queste istruzioni che non è inteso ad eliminare il rischio di danni ma solo al limitarli. Infatti, nonostante il funzionamento di un dispositivo di comando o di controllo, altri fattori possono causare danni, specialmente :

- Ventilazione insufficiente quando la piscina è coperta (copertura telescopica, tendone, copertura tapparella)

- Mancanza di manutenzione delle sonde d’analisi (taratura, aggiunta di materiale di consumo ...)

- Manuali eccessivi rabbocchi o non idonei (trattamenti d'urto)

- Il mancato rispetto delle istruzioni operative descritte nel presente manuale utente

Questi fattori, da soli o in combinazione, favoriscono la comparsa di fenomeni di ossidazione su tutte le parti in metallo dell’albero e delle doghe della copertura a tappareilla, delle coperture telescopiche e degli scambiatori di calore, con il conseguente rischio di danni irreversibili al rivestimento della piscina. Pertanto, la responsabilità del costruttore se dovuta al un malfunzionamento del sistema di controllo o di regolamento, é limitata alla solla riparazione o sostituzione del prodotto gratuitamente. Pertanto, si consiglia di verificare ogni settimana, il cloro e pH dell'acqua utilizzando l’abituale kit d’analisi

Page 43

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

6/ MANUTENZIONE

PERIODO INVERNALE

In caso di svernamento della piscina (evacuazione della stessa e/o arresto del filtraggio), provvedere ai seguenti interventi di manutenzione :

✓ Estrarre la sonda pH e conservarla all’interno del suo astuccio in gomma contenente acqua potabile. ✓ Sulla canalizzazione, in luogo della sonda, utilizzare il tappo fornito. ✓ Sciacquare il tubo flessibile della pompa peristaltica con acqua pulita. Mettere un bidone d’acqua al posto

di quello del correttore pH e utilizzare la funzione “MA” dal menù Regolazione del pH.

CALIBRAZIONE DELLA SONDA PH

La sonda pH dipende da una curva di riferimento che, in funzione dell'utilizzazione della piscina, si sposta nel tempo. Per una regolazione ottimale è importante di procedere ad una sua calibrazione ad ogni rimessa in funzione della piscina o di cambiamento di sonda.

Prima di procedere ad una calibrazione, munitevi delle soluzioni tampone pH 7 e 10.

✓ Accedere al menù di regolazione: appoggiare sul tasto durante 3s. ✓ Selezionare il codice « CA » con l'aiuto dei tasti poi convalidare per . ✓ Lo schermo indica lampeggiando « 7.0 », il 1 punto di calibrazione.

✓ Immergere la sonda pH in una soluzione pH 7 e convalidare per .

Il display indicherà alternativamente 7.0 e – – lampeggiando durante la calibrazione (1 a 5 minuti).

Se il valore misurato è corretto, l'apparecchio indica « Oh » poi visualizza il valore 10.

✓ Sciacquare la sonda pH dall'acqua e farla sgocciolare senza asciugarla con uno straccio. ✓ Inserire la sonda pH in una soluzione pH 10 convalidare per .

Lo schermo poi indicherà alternativamente 10 e – – lampeggiando durante la calibrazione (1 a 5 minuti).

Se il valore misurato è corretto, l'apparecchio indica « Oh » poi passa alla visualizzazione del valore di pH.

Nota : per la sonda che è nel pH10, l'apparecchio visualizza 10 lampeggiando, perché misura un pH alto. L'allarme pH alto sparirà al momento dalla misura del pH reale della piscina.

Se uno dei valori è scorretto, l'apparecchio indica « Er ». La vostra sonda pH non è probabilmente più utilizzabile (fine di vita), contattare il vostro rivenditore per procedere alla sua sostituzione.

✓ Rimettere la sonda in porta-sonda.

7.0

- -

7.0

- -

Page 44

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

7/ ALLARMI

SICUREZZE

L’apparecchio è protetto da diversi livelli di sicurezza :

Sicurezza

Cause / Rimedi

Valore del pH

lampeggiante

L'apparecchio ha scoperto un valore anormale del pH, o troppo alto (es: 8.2), o troppo basso (es: 6.0).

La REGOLAZIONE VIENE INTERROTTA.

1 / verificare direttamente il valore del pH nella piscina con l'aiuto del vostro tester di analisi abituale. 2 / in caso di pH anormale, fermare l'apparecchio. Aggiungere del correttore pH acido (pH troppo alto), o pH basico (pH troppo basso), direttamente nella piscina. Aspettare 30 minuti. Rimettere l'apparecchio in funzione. In caso di pH normale, calibrare la sonda pH (vedI § 6.2, p.13).

Messaggio

"AL"

lampeggiante

L'apparecchio ha scoperto che le ultime correzioni del pH sono infruttuose.

La REGOLAZIONE E INTERROTTA.

1 / verificare che il bidone di correttore pH non sia vuoto. 2 / misurare manualmente il valore del pH nella piscina con l'aiuto del vostro tester di analisi abituale e paragonare il valore indicato per all'apparecchio :

▪ Se il valore è differente, calibrare la sonda ▪ Se il valore è similare, contattate il vostro rivenditore di fiducia.

Page 45

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

8/ GARANZIA

Prima di contattare il vostro rivenditore di fiducia per avere assistenza, vi preghiamo di munirvi di:

✓Fattura d’acquisto ✓N° di serie della centralina elettronica e della sonda pH ✓Data d’installazione del dispositivo ✓Dei parametri della vostra piscina piscina (livello di salinità, pH, tasso di cloro, temperatura di acqua, tasso di

stabilizzante, volume della piscina, tempo di filtrazione giornaliera).

Abbiamo apportato la massima cura e fatto uso della nostra esperienza tecnica ai fini della realizzazione del presente dispositivo. Quest’ultimo è stato oggetto di rigorosi controlli di qualità. Qualora, malgrado l’attenzione e la competenza apportate, il dispositivo dovesse presentare eventuali difetti, si rammenta che la presente garanzia si intenderà esclusivamente applicabile alla sostituzione gratuita delle parti difettose riscontrate sul dispositivo stesso (trasporto escluso).

1- Durata della garanzia Quadro comandi : 2 ANNI Sonda pH Blue : 1 ANNO Sonda pH Amber Garanzia senza Riparazione SAV ed pezzi di ricambio: 1 MESE

2- Oggetto della garanzia La garanzia si intende applicabile al complesso dei pezzi, ad eccezione delle parti soggette a usura suscettibili di una sostituzione regolare.

Il dispositivo è garantito contro qualsivoglia difetto di fabbricazione nell’ambito di un utilizzo strettamente conforme a quello previsto per le piscine private. L’eventuale utilizzo all’interno di piscine pubbliche annulla qualsivoglia garanzia

3- Servizio post vendita Tutte le riparazioni vengono effettuate presso gli stabilimenti del produttore. Le spese di trasporto di andata e ritorno si intenderanno a carico dell’utente. L’immobilizzo e il mancato godimento del dispositivo, in caso di eventuali riparazioni, non daranno luogo ad indennizzo alcuno. In tutti i casi, il dispositivo viaggia rischio e pericolo dell’utente. Compete pertanto a quest’ultimo, all’accettazione della consegna, la verifica del perfetto stato del dispositivo e, eventualmente, l’emissione di eventuali riserve sulla bolla di accompagnamento del vettore. Le riserve dovranno essere confermate presso la compagnia di trasporti entro un termine di 72 ore, a mezzo lettera raccomandata con ricevuta di ritorno.

IMPORTANTE: qualsiasi sostituzione in garanzia non darà in alcun caso luogo a un prolungamento dell’originario periodo di garanzia.

4- Limiti d’applicazione della garanzia

Si intendono non coperti da garanzia:

L'installazione, la manutenzione e in generale ogni tipo di intervento concernente il prodotto devono essere realizzati esclusivamente da rivenditori autorizzati, professionisti. Questi interventi dovranno peraltro essere realizzati conformemente alle norme in vigore nel Paese di installazione dell’apparecchio, nel momento dell'installazione. L'utilizzazione di un pezzo non originale, annulla ipso facto la garanzia sulla totalità dell'apparecchio.

1. Le attrezzature e la manodopera forniti da eventuali terze parti in sede d’installazione del dispositivo.

2. I danni eventualmente causati da un’installazione non conforme.

3. I problemi eventualmente causati da alterazioni, incidenti, trattamento abusivo, negligenza del tecnico o dell’utente finale, riparazioni non autorizzate, incendio, inondazioni, fulmini, gelo, conflitto armato o qualsivoglia ulteriore caso di forza maggiore.

ATTENZIONE: I dispositivi danneggiati a fronte del mancato rispetto delle istruzioni di sicurezza, installazione e manutenzione illustrate

nell’ambito del presente manuale non si intenderanno coperti da garanzia.

È nostra cura apportare migliorie, su base annuale, ai nostri prodotti e software. Dette nuove versioni sono compatibili con i modelli precedenti. Le nuove versioni e software non potranno essere aggiunte ai modelli precedenti nell’ambito della copertura di garanzia.

5- Attivazione della garanzia Per ulteriori informazioni sulla presente garanzia, si prega di contattare il vostro tecnico di fiducia o il nostro Servizio post vendita. Qualsivoglia richiesta dovrà essere debitamente accompagnata da copia della fattura d’acquisto.

6-Diritto applicabile e contenziosi La presente garanzia si intende soggetta alla legge francese, nonché a qualsivoglia direttiva europea o trattato internazionale vigente alla data del reclamo e applicabile nell’ambito del territorio francese. Qualsivoglia contenzioso insorto in relazione all’interpretazione o esecuzione della garanzia sarà devoluto alla competenza esclusiva della Corte d’appello di Montpellier (Francia).

Page 46

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

ZUSAMMENFASSUNG

DEUTSCHE

1/ SICHERHEITSHINWEISE …………………………………………………………………………………………………………………………………………………………... 3

2/ PACKLISTE ………………………………………………………………………………………………………………………………………………………………………….…………..…. 4

3.1 - Steuereinheit ……..……………………………………………………………………………………………………………………………………………………………… 5

3.2 - Zuberhörhalter …………………………………………………………………………….………….………………………………………………………….. 6

3.3 - Sonde pH Kreislauf zur Injektion……………..………………………………………………………………………………………….……….. 6

4/ EINSTELLUNG DER PARAMETER………………………………………………………………………………………………........................................... 7

4.1 - Schalttafel …………………………………………………………………………………………………………..………………………………………………..…………... 7

4.2 - Parameter festlegen ………………………………………………………………………………………………………………………………………………….. 7

4.3 - Anschlag ….…………………………………………………..……………………………………………………………………………………………………………………… 8

5/ VERWENDEN …………………………………………………………………………………………………………………………………………………………………………………… 9

5.1 - Überprüfung der Wasserparameter ………………………………………………………………….……………………………………………. 9

6/ WARTUNG …………………………………………………………………………………………………………………………..………………………………………………............... 10

6.1 - Überwinterung Mode ………………………………..…………………………………………………………………………………………..…………...………. 10

6.2 - pH Sonde Eichung ……………………………………………..……………………………………………………………………………………..…………..………. 10

7/ DIAGNOSTIK DER VERSAGEN …………………………………………………………………………………………………………………………………………….… 11

7.1 - Sicherheit…………………………………………………………………………………………………………………………………………………………………………….. 11

8/ GARANTIE………………………………………………………………………………………………………………………………………………………………..……………………….... 12

Page 47

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

1/ SICHERHEITSHINWEISE

SICHERHEITSANWEISUNGEN

LESEN SIE ALLE SICHERHEITSVORSCHRIFTEN, BIS SIE SIE VOLLKOMMEN VERSTANDEN HABEN, UND

BEFOLGEN SIE SIE GENAU VOR JEDEM EINBAU UND JEDEM BETRIEB DIESES GERÄTS

In vorliegendem Handbuch kündigt dieses Symbol eine WARNUNG an. Diese macht Sie auf die Gefahr von Beschädigung des Geräts und schweren Verletzungen aufmerksam. Befolgen Sie die Sicherheitsanweisungen UNBEDINGT!

WARNUNG – GEFAHR VON ELEKTRISCHEN SCHLÄGEN

Montieren Sie die Ausrüstung für Kinder unzugänglich, um Verletzungs- und Unfallgefahren zu vermeiden.

Stellen Sie sicher, dass ihre die Einrichtung des Technikraums den am Einbautag geltenden Normen des betreffenden Landes entspricht. Die Elektrische Leitung die den Filtrierkasten versorgt, muß durch einen Differentialschalter ausgestattet einer Auslösungssicherheit von 30 mA Maximum geschützt werden mit einer Distanz der Kontaktöffnung von wenigstens 3 mm auf allen Polen. Verwechseln nicht mit dem Differentialschalter des Schutzes der Gesamtheit der Wohnung der von 300 bis 500 mA ist.

Stromversorgungs- und Zellenanschlusskabel müssen vor Beschädigungen geschützt sein. Ein beschädigtes Kabel muss sofort und ausschließlich durch ein Kabel des gleichen Ursprungs ersetzt werden. Die Kabel nie abschneiden oder verlängern.

Vor jedem technischen Eingriff am vorliegenden Gerät die Stromversorgung abschalten. Das Gerät nicht verändern, denn jede Veränderung kann es beschädigen oder für Menschen gefährlich machen. Nur eine qualifizierte Person darf im Falle von Störungen oder bei der Wartung Eingriffe an dem Gerät vornehmen.

Dieses Gerät darf nur für Eigenheim Schwimmbäder benutzt werden.

DIE NICHTEINHALTUNG DIESER ANWEISUNGEN KANN BESCHÄDIGUNG DES GERÄT ODER SCHWERE VERLETZUNGEN ZUR FOLGE HABEN.

Die im vorliegenden Handbuch aufgeführten Sicherheitsvorschriften sind nicht erschöpfend. Sie weisen auf die am meisten bei der Anwendung von Elektrogeräten im Zusammenhang mit Wasser auftretenden Gefahren hin. Bei jedem Einbau und jeder Anwendung solcher Geräte ist Vorsicht und Vernunft zu beachten.

Page 48

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

2/ PACKLISTE

1 Träger von

Festmachen und sein

Montage-Kitt

1 Sondehalterung Ø ½’’

1 Ph Sonde

5 Meter formstabilem

Schlauch

1 Saugkorb

1 Imfstelle Ø ½ ’’

1 Korken für Eichung

2 Standard-Lösungen

pH7 und pH10

1 Steuereinheit

1 Zuberhörhalterung

und Stecker

Page 49

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

3/ INSTALLATION

Vor der Installation des Gerätes unbedingt folgende Punkte prüfen und korrigieren:

 Der Betriebsraum muss trocken und gut belüftet sein (Maximale Benutzungszimmertemperatur: 35°C),

und vor Regen, Spritzern, Schwallwasser und UV-Strahlung schützen.

 Für den Kanister mit pH-Kompensator einen Platz vorsehen, der weit genug von allen Elektrogeräten

oder von anderen Chemikalien entfernt ist.

Die Nichteinhaltung dieser Vorschrift führt zu einer unnormalen Oxidierung der Metallteile, die unter

Umständen zum völligen Ausfall des Gerätes führen kann.

 Die Montage der Steuereinheit und Elektrolysezelle muss strikt nach folgendem Installationsschema

erfolgen.

STEUREINHEIT

 Wählen Sie einen Ort, der leicht zugänglich ist, in der Nähe der Pumpe Timer. Installieren Sie den

Regler vertikal, weit genug weg vom Pool auf dem Regelungsverfahren Abstand in Kraft in Ihrem Land entsprechen

 Der Controller muss ständig an der Pumpe und Servo-Timer von der Pumpe verbunden Zeitschaltuhr

gesteuert werden. Verwenden Sie keine Verlängerungskabel. Stecken Sie das Gerät in eine elektrische Steckdose. Schalten Sie den Differentialschalter vorher. Stellen Sie sicher, dass der Regler abschaltet, wenn die Filterpumpe stoppt.

Jeder Kontakt zwischen dem Steuereinheit und dem Wasser des Beckens kann ein Risiko von elektrischem Schlag fortziehen(trainieren).

Page 50

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

ZUBEHÖRHALTER

✓ Das Zübehörhalterung unterbringen, nach jedem anderen Heizungs- oder Reinigungs-,

Behandlungsgerät in der Mitte einer horizontalen Kanalisation einer minimalen Länge von 40 cm unterbringen. Der Pfeil zeigt die Durchgangsrichtung von Wasser an und soll von der Oberseite deutlich sein.

✓ Im Falle der Kanalisation Ø 50 mm, die 63/50 Reduzierungen Seite Streben kleben.

PH SONDE KREISLAUF ZUR INJEKTION ✓ Verbinden Sie die Saugpumpe mit pH Teil des Schlauches

zur Verfügung gestellt. Beachten Sie die Richtung der Pfeile auf dem pH Pumpendeckel.

✓ Schraube unterhalb der Zubehörs und Schließen des

Auslasses der Pumpe bei pH Impfstelle mit dem Rest des Rohrs.

✓ Schrauben Sie den Halter mit Teflon-Sonde auf dem

Zubehör. Entfernen Sie den Gummischutz Spitze der pH Sonde. Schrauben Sie den Sensor auf der Oberseite der Werkzeughalter (sicherzustellen, daß es nicht anliegenden das Rohr.

✓ Schließen Sie die pH Sonde (BNC) in der Steuereinheit.

Eine inkorrekte Positionierung der Impfstelle kann die Verschlechterung der Pumpe trainieren.

Anmerkung : keine korrigierende Kanne direkt unter das Gerät legen

Page 51

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

4/ EINSTELLUNG DER PARAMETER

SCHALTTAFEL

PARAMETER FESTLEGEN

Um zu einstellklein zu gelangen, auf die Taste 3 s zu drücken.

➢ Den Kode der Funktion mit dem Tasten auswählen und bestätigen mit die Taste . ➢ Den gewünschten Wert auswählen mit den Tasten und bestätigen mit die Taste .

Der Wert erstarrt und das Gerät kehrt in dem vorigen Menü zurück.

Der Einstellung Menü

Kode

Funktion

Einstellung

Eine Handeinspritzung der pH Pumpe auslösen (abgerundet 24 h)

Erlaubt, von Hand den pH zu korrigieren, ohne mit der Kanne zu hantieren oder di pH Pumpe zum Beispiel anzufangen.

Von 0 bis 9,5 min.

Die pH Sonde anpassen.

Erlaubt, vom Gerät den Wert des pH anzeigen zu lassen, der in Ihrem Schwimmbad mit ihrem üblichen Analyse Kitt aufgehoben ist.

+/- 0,5

Im Vergleich zum

angezeigten Wert

(wenn Bedürfnis)

Anschlag der

gegenwärtingen

Bedeutung des pH

Versorgung Warnlicht

Lange Stütze : Schalten Ein/Aus Funktion

Tasten für der

Einstellung Menü

Page 52

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

Das Volumen des Beckens regulieren. Dieses Gerät besitzt eine dem Volumen des Schwimmbades proportionale Regelung. Für eine Wirksamkeit Bestwert, Im Gerät, dem Volumen des Schwimmbades entsprechenden Kode registrieren :

Volumen

Kode

Volumen

Kode

Volumen

Kode

0 à 1 m3

10 à 15 m3

60 à 70 m3

1 à 2 m3

15 à 20 m3

70 à 80 m3

2 à 3 m3

20 à 25 m3

80 à 90 m3

3 à 4 m3

25 à 30 m3

90 à 100m3

4 à 5 m3

30 à 35 m3

100 à 110m3

5 à 6 m3

35 à 40 m3

110 à 120 m3

6 à 7 m3

40 à 45 m3

120 à 130 m3

7 à 8 m3

45 à 50 m3

130 à 140 m3

8 à 9 m3

50 à 55 m3

140 à 150 m3

9 à 10 m3

55 à 60 m3

150 à 160 m3

Von 5 bis 160 m3

Escoger el tipo de corrector (por defecto acido).

Permite de modificar el modo de corrección del pH entro acido (hacer bajar el pH) y básico (hacer subir el pH).

Sauer Mode (pH-)

Oder basisch

Mode(pH+)

Die pH Anweisung regulieren (7,2 abgerundet).

Erlaubt, den Wert des pH zu ändern, im Schwimmbad aufrechtzuerhalten.

Von 6,8 bis 7,6

Parameters Wartung / Diagnostik der Versagen :

Die pH Sonde mit den Lösungen Standard ph7 und pH 10 (Sehe § 6.2).

ANSCHLAG

pH Lesen Zeigt sich im Blinker an

Die gewünschte Anweisung auswählen

7.2

V V C

Aus der Menü ausgehen und in den normalen Anschlag zurückkehren

On/Off

Menu : In

Page 53

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

5/ BENUTZUNG

ÜBERPRUFUNG DER WASSERPARAMETER

A Bei der Installation des Geräts zum ersten Mal oder zu Beginn einer neuen Saison, ist es unerlässlich, überprüfen und korrigieren Sie die folgenden Punkte :

Wasser

Das Wasser im Pool muss klar sein, frei von Algen oder Ablagerungen.

Stabilisiert zwischen 7,0 und 7,4

Wichtig : Unabhängig davon, welche eine chemische Behandlung verwendet wird, nimmt die Effizienz des Chlors sehr schnell mit der Erhöhung des pH-Wertes. Der Zahnstein setzt sich auch schneller sobald pH-Wert hoch oder instabil ist.

TAC/TH

Wasser soll richtig ausgeglichen sein

➢ Das TAC (Geamhärte) zeigt den Satz von Bikarbonaten an, löse in Wasser auf.

➢ Das TH zeigt die Härte von Wasser an, das hei t der Gehalt in Magnesiums- oder

Kalziumsalzen in Wasser auflöse. Die Härte von Wasser soll nicht 60°f überschreiten.

Vorsicht : der nicht Respekt vor diesen Empfehlungen wird notwendigerweise eine schlechte Benutzung des Gerätes verwickeln, was fähig ist, die Garantie zu zerstören

Ihr Gerät ist jetzt betriebsbereit.

Wichtig : Für den Schutz und die Langlebigkeit der Geräte von Ihrem Pool, ist es unerlässlich, sich strikt an die Bedienungsanleitung in diesem Handbuch. Die Anwesenheit eines amperometrischen Chlor Kontrolle, tut eine Produktion Controller ORP oder pH-Regelung nicht ausgenommen strikte Einhaltung dieser Anweisungen und ist nicht beabsichtigt, das Risiko von Schäden, sondern nur bis an die Grenze zu beseitigen. Denn trotz des Betriebs einer Steuervorrichtung oder Kontrolle sind auch andere Faktoren, die Schäden hervorrufen können, einschließlich:

- Unzureichende Belüftung, wenn Hallenbad (Obdach, Persenning, Abdeckung)

- Fehlende Wartung dem Analytische Sonden (Eichung, Zugabe von Verbrauchsmaterial ...)

- Handbücher übermäßige Nachfüllen oder ungeeignete (Behandlungen Schock ...)

- Nicht Einhaltung mit Bedienungsanleitung in diesem Handbuch beschriebenen

Diese Faktoren allein oder in Kombination, die Förderung der Beginn der Oxidation Phänomene auf allen Metallteilen der automatische Abdeckung Stifte und Latten, Teleskop-Unterstände und Wärmetauschern und kann zu irreversiblen Verschlechterung (Verfärbungen ...) der Beckensausleidung führen. Deshalb, wenn der Verantwortung des Herstellers zu einer Fehlfunktion der Steuerung oder Regelung beschäftigt war, wäre es auf die Reparatur oder den Ersatz des Produkts kostenlos begrenzt werden. Daher ist es dringend empfohlen, jede Woche, die Chlor-und pH-Wert des Wassers mit Ihrem üblichen Analyse Kit, zu überprüfen.

Page 54

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

6/ WARTUNG

ÜBERWINTERUNG MODE

Im Falle des Überwinterns des Schwimmbades (Entleerung und / oder Stoppen der Filtration), die folgenden Operationen zu realisieren :

✓ Die Sonde pH aus der Kanalisation zu nehmen. ✓ In einem Schutz von Ursprung zu bewahren, der mit dem Wasser von Stadt erfüllt ist (oder in Glas), in

einem Ort oder wird es während des Winters nicht frieren.

✓ Das geschmeidige Rohr der Peristaltik Pumpe mit sauberem Wasser abspülen. Eine Wasserkanne an Stelle

derjenigen des Reglers pH legen und die Funktion « Ma » einstellklein pH benutzen (Siehe 42, S. 41).

pH SONDE EICHUNG

Die Sonde pH einer Richtkrümmmung unterworfen, die, der Benutzung des Schwimmbades entsprechend, sich einen Platz in Zeit weitersetz. Für eine optimale Regelung ist es wichtig, eine Eichung in jeder Ermäßigung im Dienst des Schwimmbades oder der Veränderung von Sonde vorzunehmen. Bevor eine Eichung vorzunehmen, versehen Sie sich mit Standard-Lösungen pH7 und pH10.

Abschrauben, dann, die Schraubenmutter und die Sonde pH Sonde-Halter nehmen. Den gelieferten Korken benutzen, um die Öffnung zu verstopfen.

✓ Zu der Menü Einstellung gelangen und auf die Taste während 3 s drücken. ✓ Der Kode « CA » mit den Tasten auswählen und bestätigen mit die Taste .

✓ Der Bildschirm zeigt, blinkend, an " 7,0", der Erst Punkt von Eichung.

✓ Die Sonde pH in einer Lösung pH 7 durchnässen und bestätigen mit die Taste .

Der Bildzeigen wird 7,0 abwechselnd zeigen und - - während der Eichung blinkend (1 um 5 Minuten).

Wenn der gemessene Wert richtig ist, zeigt das Gerät "oh" an dann zeigt den Wert 10 aus.

✓ Die Sonde pH in Wasser abspülen und abtropfen lassen, ohne sie mit einem Lumpen zu trocknen. ✓ Die Sonde pH in eine Lösung pH 10 aufnehmen und bestätigen mit die Taste .

Der Bildzeigen wird 10 abwechselnd zeigen und - - während der Eichung blinkend (1 um 5 Minuten).

Wenn der gemessene Wert richtig ist, zeigt das Gerät "oh" an dann fällt auf dem gegenwärtigen Anschlag des pH.

Anmerkung: Das Gerät zeigt 10, blinkend, aus, weil es einen hohen pH mißt; die Sonde es in pH10. Der pH Alarm hoch wird seit dem Maß des wirklichen pH des Schwimmbades.

Wenn einer der Werte inkorrekt ist, zeigt das Gerät "Er" an. Ihre pH Sonde ist wahrscheinlich mehr brauchbar (Lebensende), mit Ihrem Fachmann kontaktieren, um seinen Ersatz vorzunehmen.

✓ Die Sonde auf dem Zübehörhalterung einreichen.

7.0

- -

7.0

- -

Page 55

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

7/ DIAGNOSTIK DER VERSAGEN

SICHERHEITEN Modell Uno – Redox Regulierung

Sicherheit

Ursachen / Behebung

pH Wert

blinkt

Das Gerät hat einen anormalen pH Wert aufgespürt, entweder zu hoch, (Beispiel : 8,2) oder zu niedrig, (Beispiel : 6,0). REGELUNG wird unterbrochen.

1/ Der Bedeutung des pH direkt im Schwimmbad mit Hilfe von Ihrem habitueller Kitt Analyse überprüfen.

2/ Im Falle eines anormalen pH, das Gerät aufgäben. Des Reglers pH sauer hinzufügen

(pH zu hoch) oder pH basisch (pH zu niedrig) direkt im Schwimmbad zu den Ausweisungsbussarde, 30 Minuten warten. Das Gerät in Gang einreichen.

Im Falle pH normal, die Sonde pH kalibrieren (Siehe § 6.2, S.43).

«AL » blinkt

Das Gerät hat aufgespürt, dass die letzten Versuche von Verbesserung des pH ohne Erflog sind. REGELUNG wird unterbrochen.

1/ Überprüfen, dass die korrigierende Kanne pH nicht leer ist.

2/ Von Hand den Bedeutung des pH im Schwimmbad mit Hilfe von Ihrem habitueller Kitt Analyse messen und mit dem von Gerät gezeigten Bedeutung.

▪

Wenn der Bedeutung unterschiedlich ist, die Sonde zu kalibrieren.

▪

Wenn der Bedeutung gleichartig ist, mit Ihrem Fachmann zu kontaktieren.

Page 56

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

8/ GARANTIE

Bevor Sie sich an Ihren Fachhändler, bereiten Sie bitte wie folgt vor :

✓ Nachweis oder zum Kauf. ✓ Seriennummer des Controllers, pH-Sonde, und der redox-Sonde. ✓ Datum, wenn das Gerät installiert wurde. ✓ Die Parameter Ihres Pools (Salzgehalt, pH, Chlor, Wassertemperatur, Stabilisator Ebene, Pool-Volumen, täglich

Filtrationszeit. Wir haben uns alle möglichen Mühen bei der Ausführung dieses Geräts auf Grund unserer technischen Erfahrungen gegeben. Es

wurde Qualitätskontrollen unterzogen. Wenn Sie trotz aller Aufmerksamkeit und allen Wissens, die bei der Herstellung zur Anwendung kamen, unsere Gewährleistung in Anspruch nehmen müssen, erstreckt sich diese nur auf das kostenlose Auswechseln von schadhaften Teilen der von uns gelieferten Ausrüstung. (Hinfahrt aber Rückfahrt ausgeschlossen).

1 - Gewährleistungsdauer*

✓ Elektronisches Gehäuse : 2 JAHREN ✓ pH Sonde Blue : 1 JAHRE ✓ pH-Sonde Amber : ohne Garantie ✓ Reparatur und die Stücke : 1 MONAT

*Authentische Rechnungsdatum.

2 - Gegenstand der Gewährleistung

✓ Die Gewährleistung erstreckt sich auf alle Bauteile mit Ausnahme der Verschleißteile, die regelmäßig ersetzt werden müssen. ✓ Die Gewährleistung gilt für jeden Fabrikationsfehler, jedoch nur bei normaler Anwendung für ein Eigenheimschwimmbecken.

Bei Anwendung in öffentlichen Schwimmbädern erlischt jede Gewährleistung.

3 - S.A.V

✓ Alle Instandsetzungsarbeiten werden im Werk durchgeführt.

Die Transportkosten für Hin- und Rückfahrt gehen zu Lasten des Benutzers. Stilllegung des Schwimmbeckenbetriebs und entgangene Benutzungsvorteile durch Instandsetzung eines Geräts geben keinen Anlass zu Entschädigung.

✓ In allen Fällen erfolgt der Transport der Ausrüstung auf Risiko und Gefahr des Benutzers. Dieser muss vor dem Empfang der

Lieferung prüfen, ob sie in einwandfreiem Zustand ist und ggf. Einspruch auf dem Lieferschein des Spediteurs erheben. Dies ist innerhalb von 72 Stunden durch eingeschriebenen Brief mit Empfangsbestätigung an den Spediteur zu bestätigen.

WICHTIG: Eine Ersatzleistung auf Gewährleistung verlängert keinesfalls die ursprüngliche Gewährleistungsdauer. 4 - Anwendungsgrenzen der Gewährleistung

Ausgeschlossen von der Gewährleistung sind :

Die Einrichtung, die Wartung und, auf allgemeiner Weise, jede die Produkte des Herstellers betreffende Intervention sollen von Fachleuten ausschließlich realisiert sein. Diese Interventionen sollten auch in Einklang mit den geltenden Normen im Land der Installation bei der Installation durchgeführt werden. Die Benutzung eines Zimmers anderes als diejenige des Ursprunges, hebt die Garantie auf der

Gesamtheit des Gerätes auf.

1. Von einem Dritten beim Einbau der Ausrüstung gelieferte Geräte und erbrachte Leistungen.

2.. Verwenden Sie keine Original Teile.

3. Probleme, die durch eine Änderung, einen Unfall, unsachgemäße Behandlung, Unachtsamkeit des vom Endbenutzer hinzugezogenen Fachmanns oder des Endbenutzers selber, nicht genehmigte Instandsetzungen, Brand, Überschwemmung, Blitzschlag, Frost, Konflikte mit Waffengewalt und alle anderen Fälle höherer Gewalt entstanden sind.

ACHTUNG: Es wird kein Gerät auf Gewährleistung entgegen genommen, wenn die betreffenden Schäden durch Nichtbeachtung der im vorliegenden Handbuch enthaltenen Sicherheits-, Einbau-, Betriebs- und Wartungsvorschriften verursacht wurden.

Jedes Jahr bringen wir Verbesserungen unserer Erzeugnisse und Software. Solche neuen Ausführungen sind kompatibel mit den vorausgegangenen Baumustern. Die neuen Ausführungen von Erzeugnissen und Software dürfen nicht den vorausgegangen Baumustern im Rahmen der Gewährleistung hinzugefügt werden.

5 - Inanspruchnahme der Gewährleistung

✓ Bitte fordern Sie weitere Informationen über die hier zutreffende Gewährleistung von Ihrem Fachhändler oder unserem

Kundendienst an. Jeder Forderung auf Inanspruchnahme muss eine Kopie der Kaufrechnung beiliegen.

✓ Ohne vorherige Rücksendung des fehlerhaften Bauteils erfolgt kein Auswechseln. Jedes nicht Rückgesandte Bauteil wird nach

dem gültigen Tarif in Rechnung gestellt.

6 - Geltendes Gesetz und Streitfälle

Die vorliegende Gewährleistung unterliegt französischem Gesetz und allen europäischen Richtlinien oder internationalen Abkommen, die zum Zeitpunkt der Reklamation gültig und in Frankreich anwendbar sind. Im Streitfall über ihre Auslegung und Ausführung ist nur das TGI von Montpellier (Frankreich).

Page 57

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

PROTECTION DE L’ENVIRONNEMENT - ENVIRONMENTAL PROTECTION - PROTECCION AMBIENTAL

UMWELTSCHUTZ - PROTEZIONE DI L'AMBIENTE NATURALE - PROTECÇÃO AMBIENTAL

DECLARATION DE CONFORMITÉ - EVIDENCE OF CONFORMITY - DECLARACION DE CONFORMIDAD

ÜBEREINSTIMMUNGSERKLÄRUNG - DICHIARAZIONE DI CONFORMITÀ - DECLARAÇÃO DE CONFORMIDADE

La protection de l’environnement est essentielle. Notre société en fait un engagement fort. Nos produits sont conçus et fabriqués avec des matériaux et des composants de haute qualité, respectueux de l’environnement, réutilisables et recyclables. Toutefois, les différentes parties qui les composent ne sont pas biodégradables.

Les directives environnementales européennes règlementent la fin de vie des équipements électroniques. L’objectif recherché est de réduire et de valoriser les déchets, d’éviter la dangerosité de leurs composants et d’encourager la réutilisation des produits.

Le symbole apposé sur notre produit indique la nécessité d’une collecte sélective et triée du reste des déchets ménagers. Par conséquent, il ne faut pas mettre notre produit au rebut en le jetant simplement dans la nature :

• Vous pouvez le déposer dans un point de collecte de déchets.

• Si vous achetez un appareil ayant des fonctionnalités similaires, vous pouvez le remettre à votre vendeur lors de l’achat.

Environment preservation the environment is essential. Our company is very much involved in this.

Our products are designed and manufactured with materials and components which are of a high quality, respect the environment, and are reusable and

recyclable. However, the different components of which they consist may not be biodegradable. European environmental directives set the accurate management of older electronic equipments. The aim is to reduce and to reuse wastes and to avoid making their components become a danger.

The symbol stamped on a product means that a selective collection is necessary and that it must be sorted from other household waste. Consequently, you must not dispose our product anywhere:

• You may drop it off at a waste collection organization.

• If you buy a similar device, you may leave it with your seller at the time of purchase.

. La protección del entorno es esencial. Nuestra sociedad se compromete firmemente con ello.

Nuestros productos están concebidos y fabricados con materiales y componentes de alta calidad, que respetan el medioambiente, son reutilizables y

reciclables. Con todo, las diferentes partes que los componen no son biodegradables. Las directivas medioambientales europeas regulan la fin de vida de los equipos. El objetivo pretendido es reducir y tener en consideración los desechos, evitar la peligrosidad de sus componentes y fomentar la reutilización de los productos.

El símbolo sobre un producto indica la necesidad de una recogida selectiva y clasificada con relación a los desechos domésticos. Por consiguiente, no desechar nuestro producto tirándolo en la natura:

• Puede dejarlo en una estructura de reciclaje de desechos.

• Si usted compra un producto que presente las mismas funcionalidades, puede entregar este al distribuidor en el momento de la compra de un nuevo.

Der Schutz der Umwelt ist von größter Wichtigkeit, und unser Unternehmen setzt sich sehr dafür ein.

Unsere Erzeugnisse sind mit Werkstoffen und Bestandteilen von hoher Qualität, die die Umwelt schonen, wiederverwend- oder wieder verwertbar sind,

entworfen und hergestellt worden. Die verschiedenen Teile, aus denen sie bestehen, sind jedoch nicht bioabbaubar. Die europäischen Umweltrichtlinien regeln das Ende des Lebens der elektronischen Ausstattungen. Das verfolgte Ziel besteht darin, die Abfälle zu reduzieren und zu valorisieren, die Gefährlichkeit ihrer Bestandteile zu vermeiden und die Wiederverwendung der Produkte zu ermutigen.

Das Symbol . das auf unserem Produkt gibt, zeigt die Notwendigkeit einer selektiven und sortierten Sammlung des Restes der Haushaltsabfälle an. Folglich darf man unser Produkt am Ausschuß nicht stellen, indem man es einfach in der Natur wirft:

• Sie können es in einem Punkt der Abfallsammlung ablegen.

• Wenn Sie ein Gerät kaufen, das eine ähnliche Funktionalität hat, können Sie Ihrem Verkäufer beim Kauf zu übergeben.

La protezione dell'ambiente naturale è essenziale. La nostra società in effetti un impegno forte.

I nostri prodotti sono concepiti e fabbricati coi materiali e dei componenti di alta qualità, rispettosi dell'ambiente naturale, riutilizzabili e riciclabili. Tuttavia, le differenti parti che li compongono non sono biodegradabili. Le direttive ambientalisti europei règlementent la fine di vita delle attrezzature elettroniche. L'obiettivo ricercato è di ridurre e di valorizzare gli scarti, di evitare la pericolosità dei loro componenti e di incoraggiare la riutilizzazione dei prodotti.

Il simbolo attaccato sul nostro prodotto indica la necessità di una colletta selettiva e scelto del resto degli scarti casalinghi. Di conseguenza, non bisogna mettere il nostro prodotto al rifiuto gettandolo semplicemente nella natura :

• Potete depositarlo in un punto di colletta di scarti.

• Se acquistate un apparecchio che ha delle funzionalità similari, potete rimetterlo al vostro venditore all'epoca dell'acquisto.

A protecção do ambiente é essencial. É um dos compromissos sérios da nossa empresa.

Os nossos produtos são concebidos e fabricados com materiais e componentes de alta qualidade, que respeitam o ambiente, reutilizáveis e recicláveis.

Todavia, as diferentes partes que os compõem não são biodegradáveis. Os diretiva ambientais europeus regulam o fim de vida dos equipamentos eletrônicos. O objetivo popular é reduzir e avaliar o desperdício, evitar a periculosidade dos componentes delas e encorajar o reutilização de produtos.

O símbolo anexado em nosso produto indica a necessidade de uma coleção seletivo e ordenou fora além de desperdício doméstico.

Por conseguinte, você não deveria descartar nosso produto o (isto) lançando (lançando) simplesmente na natureza:

• Você pode o (isto) (depósito) derrubar em um ponto de coleção de desperdício.

• Se você comprar um dispositivo que tem características semelhantes, você pode pôr o (isto) apóie (mão) a seu vendedor durante a compra.

Page 58

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

DECLARATION DE CONFORMITÉ - EVIDENCE OF CONFORMITY - DECLARACION DE CONFORMIDAD

ÜBEREINSTIMMUNGSERKLÄRUNG - DICHIARAZIONE DI CONFORMITÀ - DECLARAÇÃO DE CONFORMIDADE

CERTIFICAT DE GARANTIE - WARRANTY CERTIFICATE - CERTIFICADO DE GARANTÍA

GARANTIESCHEIN - CERTIFICATO DI GARANZIA - CERTIFICADO DE GARANTIA

Les produits énumérés ci-dessus sont conformes aux directives européennes 2004/108/CE du 15/12/04, 2006/95/CE du 12/12/06 qui inclut la directive 73/23/CEE modifiée 93/68/CE, et la norme de sécurité IEC 60335-1:2001 (4 e Edition) (incl. Corrigendum 1:2002) & IEC 60335-2-60.

E Los productos mencionados anteriormente son de conformidad con las directivas europeas 2004/108/CE del 15/12/04, 2006/95/CE del 12/12/06, que incluye la Directiva 73/23/CEE modificada 93/68/CE, y la norma de seguridad IEC

60335-1:2001 (4ª edición) (incluye Corrección de errores de 1:2002) e IEC 60335-2-60.

The products listed above are in accordance with the European directives 2004/108/EC dated 15/12/04, 2006/95/EC dated 12/12/06 which includes directive 73/23/EEC amended by 93/68/EEC, the IEC 60335-1:2001 (4

Edition)

safety standard (incl. Corrigendum 1:2002) & IEC 60335-2-60.

Die oben aufgeführten Produkte stehen im Einklang mit den Europäischen Richtlinien 2004/108/EG vom 15.12.04, geändert 2006/95/EG vom 12.12.06, die Richtlinie 73/23/EWG enthält

durch 93/68/EWG, die IEC 60335-1:2001 (4. Auflage) Sicherheitsnorm (inkl. Korrigendum 1:2002) und IEC 60335-2-60 &.

Os produtos da lista acima cumprem as directivas europeias 2004/108/CE de 15/12/04, 2006/95/CE de 12/12/06 que inclui a directiva 73/23/CEE modificada 93/68/CE, bem como a norma de segurança IEC 60335-1:2001 (4ª Edição) (incl. Emenda 1:2002) e IEC 60335-2-60.

I prodotti dichiarati sopra, sono conformi alle norme Europee 2004/108/CE del 15/12/04, 2006/95/CE del 12/12/06 che include la direttiva 73/23/CEE modificata 93/68/CE, e la norma di sicurezza IEC 60335-1:2001 (4ª Edizione) (incl.correzione 1:2002) e IEC 60335-2-60.

Conserver ce certificat et le ticket d´achat. Le numéro de garantie indiqué sur cette carte sera nécessaire pour toute réclamation. IMPORTANT: Lire et suivre attentivement les instructions de montage et d´utilisation du produit que vous venez d´acquérir afin d´éviter d´éventuels problèmes. IL EST TRES IMPORTANT DE SUIVRE LES CONSEILS DE SECURITE

El usuario debe conservar esta tarjeta y el ticket de compra. Para cualquier reclamación deberá comunicamos el número de garantía. MUY IMPORTANTE: Lea y siga cuidadosamente las instrucciones de montaje y uso del producto que acaba de adquirir para evitar posibles problemas. ES MUY IMPORTANTE PARA SEGUIR LAS CONSEJOS DE SEGURIDAD.

The user must keep this card and the ticket of purchase. For any claim he will have to communicate to us the guarantee number indicated in this card. VERY IMPORTANT: Please read and follow carefully the instructions for assembly and use of the product which you have just acquired, to avoid possible problems. IT IS VERY IMPORTANT TO FOLLOW THE SAFETY PRECAUTIONS.

Der Benutzer muss wahren Sie diese Karte und das Ticket erworben haben. Für Reklamationen jeder Art müssen mit uns kommunizieren die Garantie Nummer dieser Karte angezeigt. SEHR WICHTIG: Bitte sorgfältig lesen und befolgen Sie die Anweisungen für die Montage und die Verwendung des Produkts, das Sie gerade erworben haben, um mögliche Probleme zu vermeiden. ES IST SEHR WICHTIG DIE Sicherheitsvorschriften einzuhalten.

O utente debe conservar este cartao e o vale de compra. Para qualquier reclamaçao deberá comunicar o número de garantía. MUITO IMPORTANTE: É favor de ler e de seguir cuidadosamente as instruçoes de montagem e de utilizaçao do produto que acaba de comprar, para evitar quaisquier problemas. É MUITO IMPORTANTE SEGUIR OS CONSELHOS DE SEGURANÇA

Conservare questo certificato ed il biglietto d´achat. Il numero di garanzia indicata su questa carta sarà necessario per ogni reclamo. IMPORTANDO: Leggere e seguire attentamente le istruzioni di montaggio e d´utilisation del prodotto che venite d´acquérir per d´éviter d´éventuels problemi. È MOLTO IMPORTANTE DI SEGUIRE I CONSIGLI DI SICUREZZA

Page 59

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

Page 60

JUSTPH – PAPI004045MULTI1 - FR/EN/ES/IT/DE - Rev.08.18

Fabriqué par / Manufactured by /Fabricado por

Hergestellt von/Fabricado por / Fabbricato da

POOL TECHNOLOGIE

Zac des Jasses

115 rue de l’Oliveraie

34130 Valergues – France

www.pool-technologie.com

[email protected]

Cachet du revendeur / Distributor’s stamp/ Sello del distribuidor / Stempel des einzelhandlers /Timbro rivenditore /Selo do distribuidor
