Ces instructions d'installation font partie intégrante du produit. Elles doivent être remises à l'installateur et
conservées par l'utilisateur.
Les indications et avertissements contenus dans le présent manuel doivent être lus avec attention et compris car ils fournissent d’importantes informations concernant la manipulation et le fonctionnement de la pompe
en toute sécurité. Conservez ce manuel dans un endroit accessible an de faciliter les futures consultations.
L'installation doit être eectuée par un professionnel qualié conformément aux réglementations en
vigueur et aux instructions du fabricant.
Une erreur d'installation peut entraîner des blessures physiques aux personnes ou aux animaux ainsi que
des dommages mécaniques pour lesquels le fabricant ne peut en aucun cas être tenu responsable.
Après avoir déballé la pompe à chaleur, vériez le contenu an de signaler tout dommage éventuel.
Avant de brancher la pompe à chaleur, assurez-vous que les données fournies par Poolstar sont compatibles
avec les conditions d'installation réelles et ne dépassent pas les limites maximales autorisées pour le produit en
question.
Instructions importantes
En cas de défaut et/ou de dysfonctionnement de la pompe à chaleur, l'alimentation électrique doit être
isolée et aucune tentative de réparation de la panne ne doit être entreprise.
Les travaux de réparation ne doivent être eectués que par un service d'assistance technique agréé en utilisant des pièces détachées originales. Le non-respect des clauses précitées peut avoir une inuence négative sur le
fonctionnement en toute sécurité de la pompe à chaleur.
Pour garantir l'ecacité et le bon fonctionnement de la pompe à chaleur, il est important de veiller à ce
qu’elle soit régulièrement entretenue conformément aux instructions fournies par Poolstar.
Dans le cas où une pompe à chaleur est vendue ou transférée à un autre utilisateur, veillez toujours à ce que
toute la documentation technique soit envoyée avec le matériel qui sera utilisé par le nouvel utilisateur ou l'installateur.
Cette pompe à chaleur ne doit être utilisée qu’aux ns pour lesquelles elle a été conçue, à savoir chauer
une piscine. Toutes les autres utilisations doivent être considérées comme inappropriées, incorrectes, voire dangereuses.
Toutes les responsabilités contractuelles ou extra-contractuelles de Poolstar seront considérées comme
nulles et non avenues pour les dommages causés par des erreurs d'installation ou de fonctionnement, ou pour
cause de non-respect des instructions fournies par Poolstar ou des normes d'installation en vigueur pour l'équipement objet du présent document.
2 FRANÇAIS
Page 4
Caractéristiques de la gamme POOLEX JetLine
Haut rendement (COP jusqu’à 5,5) permettant d’économiser jusqu’à 80 % du coût par rapport à un
chaue-eau ordinaire. Facile à installer. Faible coût de fonctionnement et d’entretien.
Fluide frigorigène écologique R410A : respectueux de l’environnement.
Compresseur de marque mondialement connue : Mitsubishi ou Toshiba.
Échangeur de chaleur en titane, durable et able. Assure une résistance totale à la corrosion des ions
chlorure dans l’eau.
Fonction avancée de dégivrage due à l’excellente performance de l’évaporateur muni d’une feuille
d’aluminium hydrophile de qualité supérieure et d’un tube leté intégré.
Télécommande laire LCD permettant de congurer tous les paramètres de fonctionnement.
Carte de circuit imprimé conforme aux normes CE et ROHS.
Appareil intelligent doté d’un contrôle thermostatique automatique.
Le système dispose d’une excellente isolation contre l’eau et l’électricité.
Conception monobloc, beau boîtier compact en plastique, avec housse d’hivernage.
Housse d’hivernage
Spécialement conçue pour les pompes à chaleur Poolstar, elle permet de protéger la pompe pendant la
période hivernale.
Matériau EVA, anti-poussière, anti-UVA, anti-UVB.
Cette housse est proposée en option.
Merci d’avoir choisi une pompe à chaleur pour piscine Poolstar Air Source.
3 FRANÇAIS
Page 5
Consignes de sécurité
! ATTENTION !
Veuillez lire attentivement les consignes de sécurité avant d’utiliser
l’appareil. Les consignes indiquées ci-après étant essentielles pour la
sécurité, veuillez les respecter rigoureusement.
Généralités
Vériez que le câble de mise à la terre du lieu d’installation est correctement raccordé à la terre.
L’installation électrique doit être conée à des électriciens qualiés qui devront vérier que l’alimentation
électrique peut être utilisée en toute sécurité, que le câble est approprié à l’alimentation électrique et qu’il
est en bon état.
Ne procédez pas vous-même à l’installation, à la réparation ou au déplacement de l’appareil. Toute
opération impropre implique des risques d’accident, de blessures, d’incendie, d’électrocution, de chute de
l’appareil ou d’inltration d’eau dans l’appareil. Pour toute réparation, contactez un professionnel qualié.
L'appareil ne doit pas être installé dans un endroit présentant des risques de fuite de gaz inammable. Un
risque d'explosion existe en cas de fuite de gaz inammable à proximité de l’appareil.
L'appareil doit être installé sur un support stable. En cas de support instable, l'appareil risque de tomber et
de causer un accident.
Vériez que le circuit électrique est équipé d'un interrupteur de protection contre les courants de fuite.
L'absence d'un interrupteur de protection contre les courants de fuite implique des risques d’électrocution
et d’incendie.
En cas de fonctionnement anormal de l'appareil (odeur de brûlé provenant de l'appareil), coupez
immédiatement l'alimentation électrique et contactez un professionnel qualié pour la réparation.
Pour le nettoyage de l'appareil, respectez les instructions suivantes :
a. Avant d'entreprendre le nettoyage, coupez l'alimentation électrique de l'appareil pour prévenir
tout accident en cas de fonctionnement du ventilateur.
b. Ne rincez pas l'appareil avec de l'eau pour éviter tout risque d'électrocution.
Vériez que l'alimentation électrique de l'appareil est coupée avant d'entreprendre toute opération de
maintenance.
N'introduisez pas les doigts ou des objets dans les bouches d'entrée et de sortie d'air.
Transport et stockage
L'appareil doit être transporté et stocké verticalement.
L'appareil doit toujours être stocké et transporté en position verticale sur une palette et dans l'emballage
d'origine.
Si l'appareil est entreposé ou transporté en position horizontale, attendez au moins 12 heures avant de le
brancher.
4 FRANÇAIS
Page 6
Air24℃/
Eau20℃
[1]
Air15℃/
Eau13℃
[2]
Air35℃/
Eau27℃
[3]
Modèle
Puissance de chauffag （W）
Consommation （W）
Courant nominal （A）
Coeff. de performance COP
Puissance de chauffage（W）
Consommation （W）
Courant nominal （A）
Coeff. de performance COP
Puissance
De refroidissement (W)
Consommation (W)
Courant nominal （A）
Coeff. efficacité frigorifique
EER
POOLEX 35 POOLEX 48 POOLEX 65 POOLEX 85 POOLEX 120
3531 4810 6527 8520 12025
699 963 1300 1673 2414
3.20 4.41 5.95 7.66 11.05
5.05 4.99 5.02 5.09 4.98
3249 4415 6003 7938 10998
664 931 1247 1612 2389
3.04 4.26 5.71 7.38 10.93
4.89 4.74 4.81 4.92 4.60
2450 3360 4680 5930 8920
780 1060 1520 1870 2860
3.57 4.85 6.96 8.56 13.09
3.14 3.17 3.08 3.17 3.12
Courant max (A) 5.7 7.8 10.0 14.0 20.0
Alimentation 230V～50Hz
PLAGE DE TEMPÉRATURE 15℃～40℃
PLAGE DE FONCTIONNEMENT -5℃～43℃
DIMENSIONS DE L’APPAREIL
L×H×P (mm)
715x565x290 715x565x290 930x630x350 930x630x350 930x630x350
POIDS (kg) 37 39 47 50 57
NIVEAU DE BRUIT dB(A) ≤51 ≤51 ≤52 ≤52 ≤54
DIMENSION ENTRÉE/SORTIE
HYDRAULIQUE
1.5″ 1.5″ 1.5″ 1.5″ 1.5″
Échangeur de chaleur à eau Réservoir en PVC, échangeur en titane
DÉBIT D’EAU MIN. (l/mn) 35 35 40 60 80
RÉFRIGÉRANT R410A
Écran
MODE
Chauffage/Refroidissement/Auto
Cristaux liquides
[1] Température ambiante de l’air 24 °C (TS)/19°C (TH), température de l’eau 20 °C;
[2] Température ambiante de l’air 15 °C (TS)/12°C (TH), température de l’eau 13 °C;
[3] Température ambiante de l’air 35 °C (TS)/27°C (TH), température de l’eau 27 °C.
Les données indiquées ci-dessus peuvent différer en fonction de l’évolution de l’appareil.
Veuillez consulter les informations mentionnées sur la plaque signalétique.
Page 7
Dimensions de l’appareil
Entrée d´air
Sortie d´air
Sortie d’eau
Entrée d’eau
No.
A(mm)
B(mm)
C(mm)
D(mm)
E(mm)
POOLEX 35
565
715
290
313
500
POOLEX 48 POOLEX 65 POOLEX 85 POOLEX 120
565
715
290
313
500
630630
850850
300300
313313
530530
630
850
300
313
530
6 FRANÇAIS
Page 8
Vue éclatée
Construction de POOLEX 35 et 48
14
1
2
24
25
26
27
28
15
16
17
18
19
20
3
4
5
6
7
8
9
10
11
12
13
21
22
1. Capot supérieur
2. Clapet intérieur
3. Capot arrière
4. Manomètre
5. Valve à quatre voies
6. Tête de conduite d’eau
7. Joint torique entrée/sortie
8. Fluxostat
9. Résevoir PVC titane
10. Capot inférieur
11. Compresseur
12. Télécommande laire
23
Couvercle du boîtier de commande électrique
15.
16. Bâti du moteur
17. Moteur du ventilateur
18. Ventilateur
19. Boîtier de commande électrique
20. Capot frontal
21. Pressostat haute pression
22. Pressostat basse pression
23. Pointeau
24. Condensateur du ventilateur
25. Condensateur du compresseur
26. Carte de circuit imprimé
13. Poignée de levage
14. Évaporateur
27. Transformateur
28. Borniers de connexion
7 FRANÇAIS
Page 9
14
15
16
Vue éclatée
Construction de POOLEX 65 et 85
1
2
3
23
24
25
26
27
17
18
19
4
5
6
7
8
9
10
11
12
13
20
21
22
1. Capot supérieur
2. Clapet intérieur
3. Capot arrière
4. Manomètre
5. Valve à quatre voies
6. Tête de conduite d’eau
7. Joint torique entrée/sortie
8. Fluxostat
9. Résevoir PVC titane
10. Capot inférieur
11. Compresseur
12. Télécommande laire
13. Poignée de levage
14. Évaporateur
15. Bâti du moteur
16. Moteur du ventilateur
17. Ventilateur
18. Boîtier de commande électrique
19. Capot frontal
20. Pressostat haute pression
21. Pressostat basse pression
22. Pointeau
23. Condensateur du ventilateur
24. Condensateur du compresseur
25. Carte de circuit imprimé
26. Transformateur
27. Borniers de connexion
8 FRANÇAIS
Page 10
14
15
16
17
18
19
Vue éclatée
Construction de POOLEX 120
1
2
3
4
25
5
6
7
24
26
27
28
29
1. Capot supérieur
2. Clapet intérieur
3. Capot arrière
20
8
9
10
11
12
13
21
22
23
Couvercle du boîtier de commande électrique
15.
16. Bâti du moteur
17. Moteur du ventilateur
4. Manomètre
5. Valve à quatre voies
6. Tête de conduite d’eau
7. Joint torique entrée/sortie
8. Fluxostat
9. Résevoir PVC titane
10. Capot inférieur
11. Compresseur
12. Télécommande laire
13. Poignée de levage
14. Évaporateur
18. Ventilateur
19. Boîtier de commande électrique
20. Capot frontal
21. Pressostat haute pression
22. Pressostat basse pression
23. Pointeau
24. Condensateur du ventilateur
25. Condensateur du compresseur
26. Contacteur CA
27. Carte de circuit imprimé
28. Transformateur
29. Borniers de connexion
9 FRANÇAIS
Page 11
Échangeur de chaleur en titane
Entrée uide frigorigène
Sortie uide frigorigène
Sortie d’eau
Entrée d’eau
Tube intérieur PVC
Boîtier extérieur PVC
Serpentin en titane
Fluxostat
Sortie d’eau
Entrée d’eau
1. Connecteurs standard, ables, faciles à installer.
2. Fluxostat sensible, détecte le débit d’eau avec précision.
3. Tuyaux en titane à double spirale dans l’échangeur de chaleur, haut rendement.
4. Conception du tube intérieur en PVC, meilleur échange de chaleur.
10 FRANÇAIS
Page 12
Installation
! ATTENTION !
1.Lors de l’installation, ne saisissez pas l'appareil par le panneau
supérieur, soulevez-le par la base.
2.L’installation doit être réalisée par un professionnel qualié.
Choix du lieu d’installation
1. L’installation doit être simple et permettre un accès aisé pour les travaux ultérieurs.
2. Si l'appareil est installé au sol, le support doit être surélevé pour éviter toute pénétration d'eau pluviale.
Dans les régions enneigées, il convient de prévenir toute accumulation de neige au niveau des bouches
d'entrée et de sortie d'air. Prévoyez une hauteur minimale de 20 à 30 cm.
3. Un dispositif d'évacuation de l'eau sortant de l'appareil doit être prévu pour préserver la zone où il est
installé.
4. Pour installer l'appareil sur un balcon ou sur le toit d'un immeuble, assurez-vous que le lieu d'installation
peut supporter le poids de l'appareil sans compromettre la sécurité de l'immeuble.
5. Vériez que l'appareil est correctement aéré, que la bouche de sortie d'air n'est pas orientée vers les
fenêtres d'immeubles voisins et qu'aucun retour de l'air vicié n'est possible. De plus, prévoyez un espace
susant autour de l'appareil pour les opérations d'entretien et de maintenance.
6. L'appareil ne doit pas être installé dans un endroit exposé à l'huile, à des gaz inammables, des produits
corrosifs, des composés sulfureux ou à proximité d'équipements haute fréquence.
7. L'appareil doit être installé sur un support ou un châssis stable. La capacité du châssis doit être au mini
mum 3 fois supérieure au poids de l'appareil. Toutes les mesures devront être prises pour prévenir un
relâchement des dispositifs de xation.
8. L'appareil ne doit pas être installé dans un endroit exposé à des risques de cyclones et de tremblements
de terre. L'installation aérienne de l'appareil est déconseillée car toute chute de ce dernier comporte des
risques d’accident grave.
9. N’installez pas la pompe à chaleur à proximité d’une route ou d’un chemin pour éviter les éclaboussures
de boue sur l’appareil.
10. Conservez, autant que possible, l’appareil hors de portée des enfants.

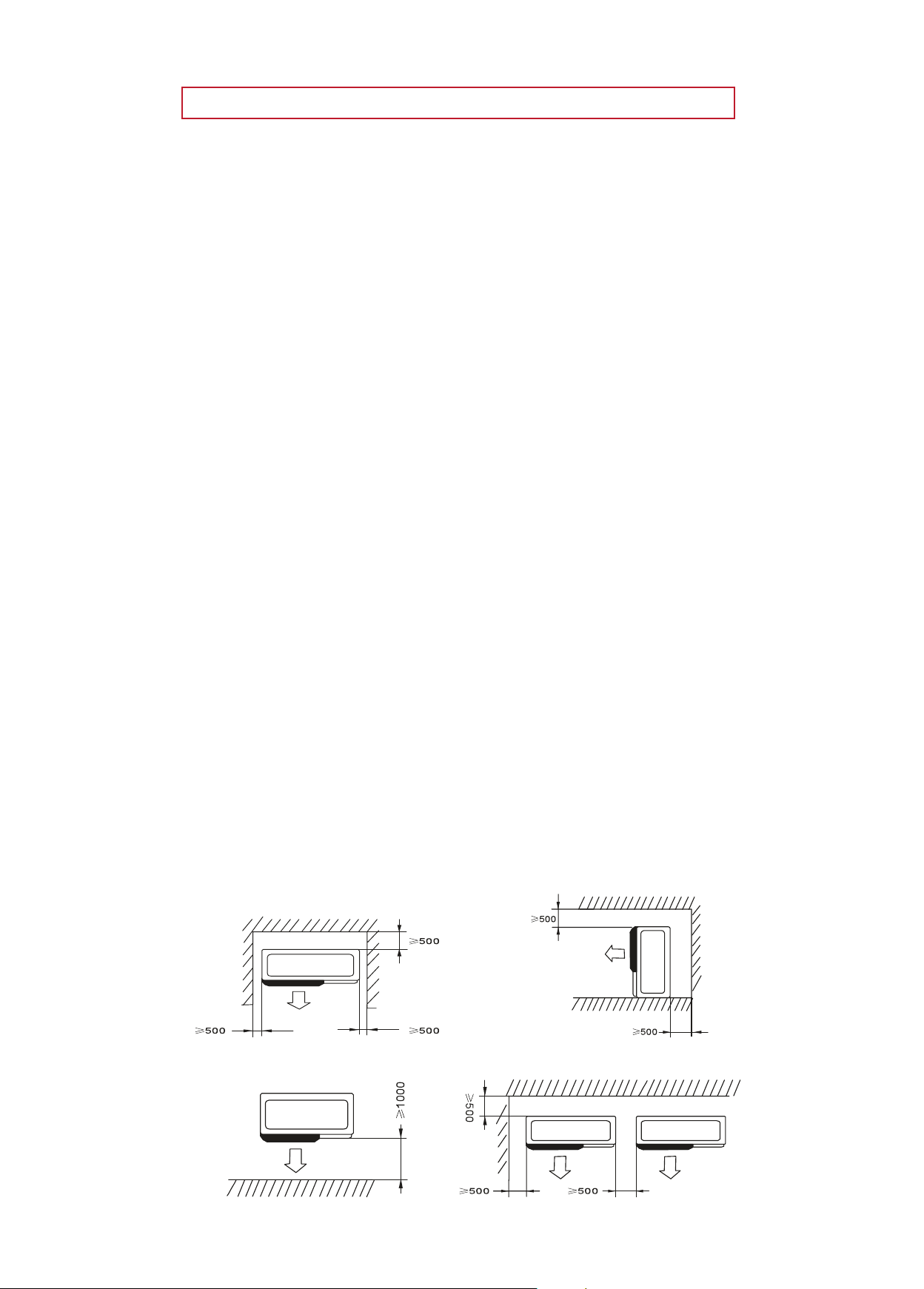

Conditions d’installation recommandées (unité : mm)
Aucun obstacle devant l’appareil Aucun obstacle devant l’appareil
11 FRANÇAIS
Page 13
Installation
Vanne 1\Vanne 2\Vanne 3 : vannes de dérivation.
Vanne 4\Vanne 5 : vannes de réglage*.
* Recommandés pour faciliter les ajustements à proximité de la machine.
POMPE À CHALEUR
SORTIE D’EAU
ENTRÉE D’EAU
Vanne de purge
de condensats
Valve 1
Valve 5
Valve 3 Valve 2
POMPE FILTRATION
DE LA PISCINE
VERS LA PISCINE
12 FRANÇAIS
Page 14

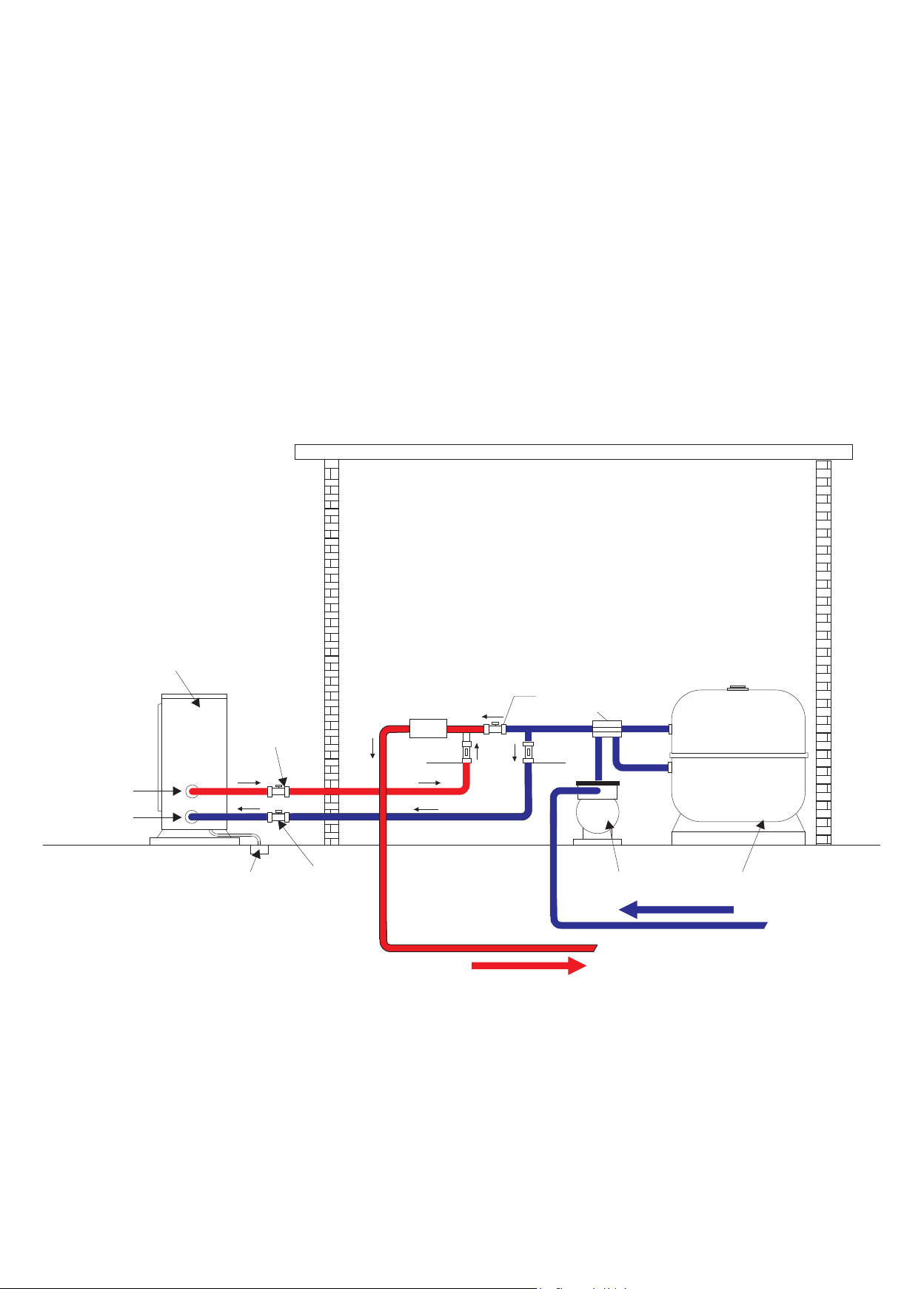

Schéma d’installation
SORTIE D’EAU
ENTRÉE D’EAU
VALVE DE VIDANGE

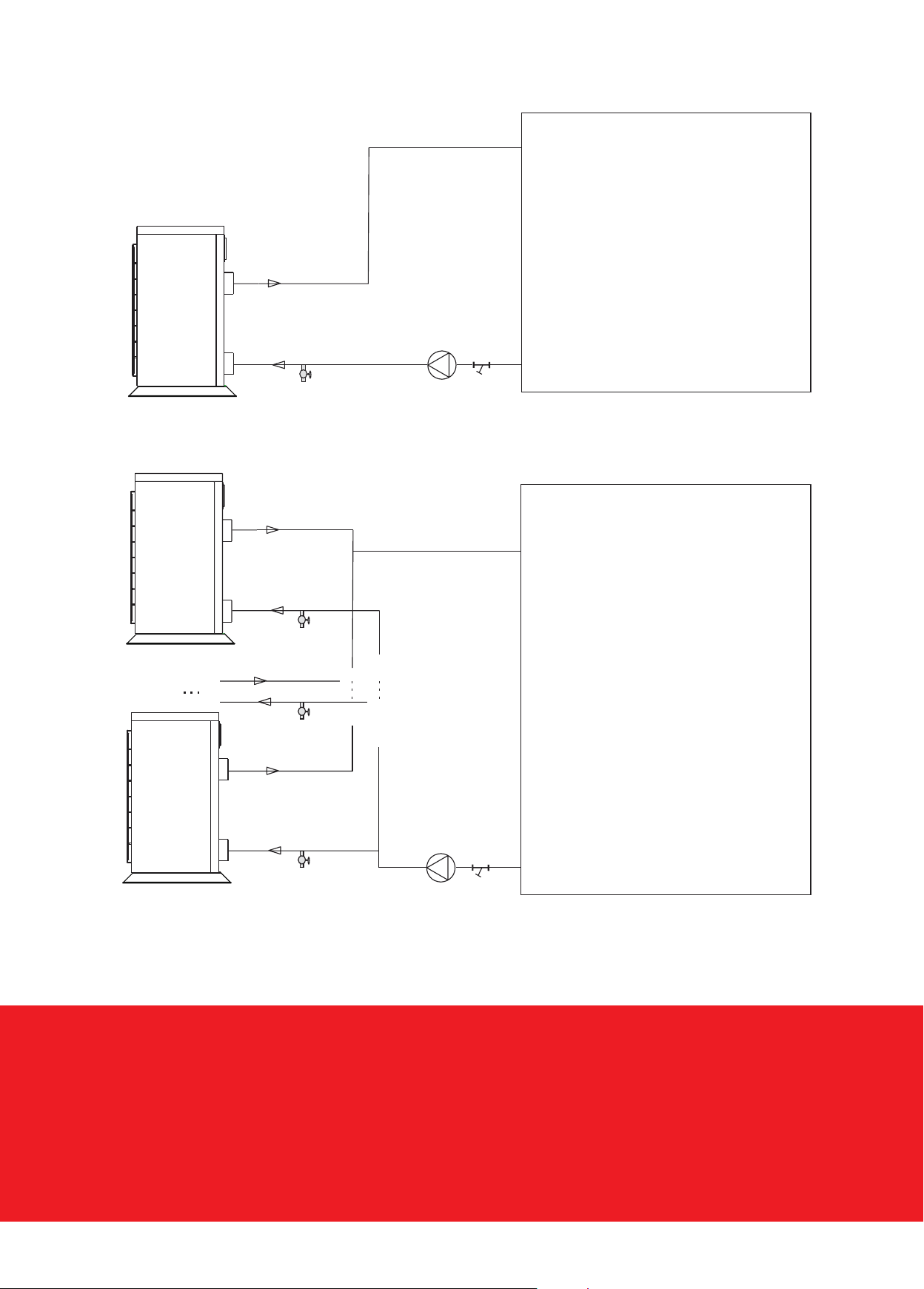

Schéma d’installation d’appareils en série
SORTIE D’EAU
ENTRÉE D’EAU
VALVE DE VIDANGE
PISCINE
POMPE DE CIRCULATION
FILTRE
PISCINE
SORTIE D’EAU
ENTRÉE D’EAU
VALVE DE VIDANGE
POMPE DE CIRCULATION
FILTRE
Le ltre doit être nettoyé régulièrement pour que l'eau du circuit soit propre et pour éviter les
problèmes de fonctionnement liés à la saleté ou au colmatage du ltre.
Consignes concernant le gel pendant l'hiver
1. La pompe à chaleur est dotée d'une fonction dégivrage. Lorsque l'appareil fonctionne normalement, aucun
givre ne se forme.
2. Quand la température ambiante est inférieure à zéro, si l'appareil s'arrête pendant plus de 3 heures ou pendant
une longue période alors que l'alimentation est coupée, il est recommandé de purger le circuit de l'eau présente
dans les conduits en ouvrant la vanne de purge pour éviter tout dommage par le gel.
3. Si l'appareil n'est plus utilisé (hors saison), coupez l'alimentation électrique et utilisez le couvercle de protection
de l'appareil si nécessaire.
4. Avant de redémarrer l'appareil, lorsque le circuit a été totalement purgé, réinstallez l'appareil et réglez le
programme après avoir vérié complètement l'état et le fonctionnement du circuit.
13 FRANÇAIS
Page 15

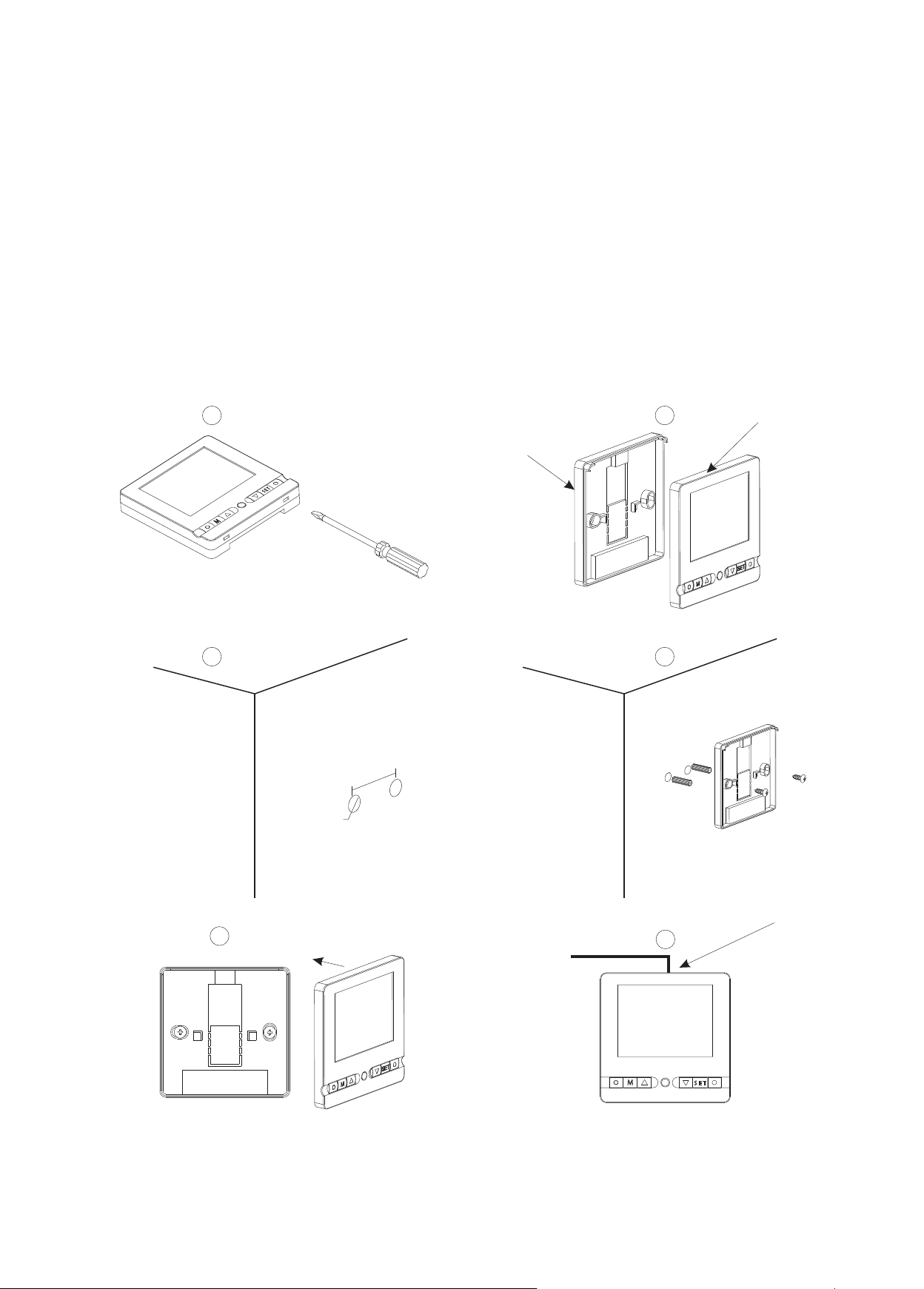

Installation de la télécommande laire
La télécommande laire est xée d’origine sur la porte d’accès de la machine ; veuillez suivre les étapes ci-dessous
si vous souhaitez l’installer au mur :
1. Démontez la télécommande de la machine. Faites attention au câble de communication raccordé à la carte de
circuit imprimé, séparez-les correctement.
2. Utilisez un tournevis pour ouvrir le boîtier, conformément à la gure 1. Séparez la télécommande en deux
parties, comme le montre la gure 2.
3. Sur le mur où vous installerez la télécommande, percez deux trous à un niveau parallèle à la ligne de visée,
comme indiqué sur la gure 3. La distance des trous est de 60 mm, le diamètre est 8 mm.
4. Placez les vis en plastique du boîtier dans les trous et utilisez la vis autotaraudeuse (ST4*16 D-1) fournie pour
xer le couvercle arrière de la télécommande au mur, conformément à la gure 4.
5. Faites correspondre parfaitement les couvercles avant et arrière, comme sur la gure 5, et assurez-vous que le
boîtier est xé solidement au mur.
6. Raccordez le câble de communication correctement.
1 2
COUVERCLE ARRIÈRE
T
E
S
M
3 4
60 mm
Φ8
COUVERCLE AVANT
SORTIE CÂBLE
5
6
M
S E T
! Attention !
N’utilisez pas d’objets tranchants pour toucher la face avant et les touches de la télécommande, vous pourriez
l’endommager. Lorsque la télécommande est xée au mur, ne tirez pas sur le câble de communication sous peine
de provoquer un mauvais contact.
14 FRANÇAIS
Page 16
Niveau sonore

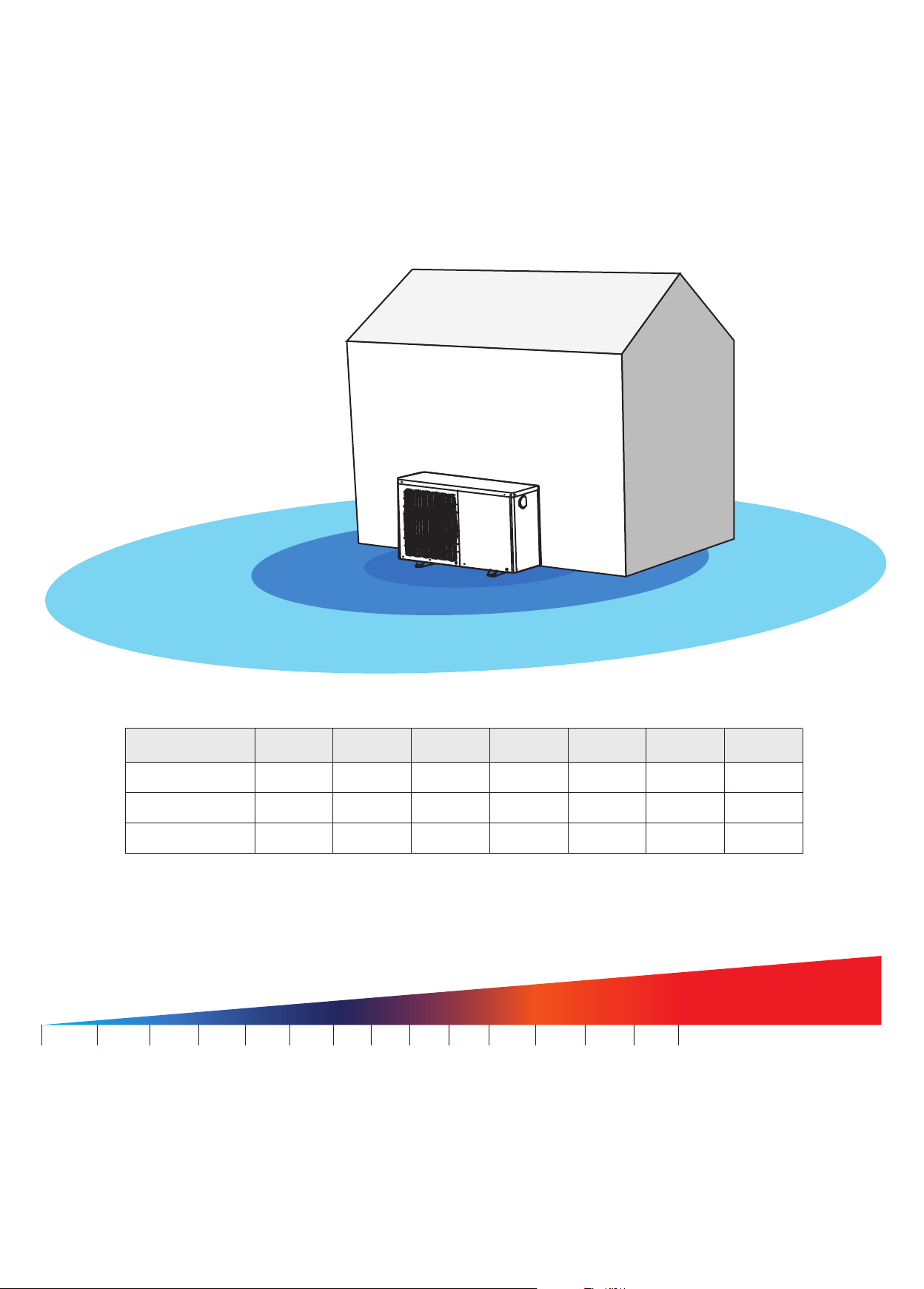

Pour prévenir les nuisances de voisinage, veillez à installer la pompe à chaleur de sorte qu’elle soit orientée
vers la zone la moins sensible au bruit. Le tableau ci-dessous indique le niveau sonore de notre pompe à chaleur à
des distances diérentes. Il ne s’agit toutefois que de valeurs indicatives qui varieront en fonction de la présence
d’éventuels obstacles.
NIVEAU SONORE
MODÈLE
NIVEAU SONORE À 1 m
dB(A)
NIVEAU SONORE À 4 m
dB(A)
NIVEAU SONORE À 10 m
dB(A)
POOLEX
JETLINE 35
51
38
30
ECHELLE DES NIVEAUX SONORES
1 m4 m10 m
POOLEX
JETLINE 48
52
40
32
POOLEX
JETLINE 65
52
40
32
POOLEX
JETLINE 85
54
42
33
POOLEX
JETLINE 100
54
42
33
POOLEX
JETLINE 120
55
44
34
POOLEX
JETLINE 150
55
44
34
30 dB : conversation à voix basse
40 dB : réfrigérateur
50 dB : pluie
55 dB : lave-linge
75 dB : aspirateur
60 dB : conversation normale
70 dB : sonnerie de téléphone
65 dB : téléviseur
90 dB : tondeuse à gazon
85 dB : aboiement
80 dB : automobile
95 dB : klaxon
100 dB : chaîne hi-
130 dB : course automobile
140 dB : avion au décollage
15 FRANÇAIS
Page 17
Raccordement électrique
! ATTENTION !
a. Ce chapitre est purement indicatif et doit être vérié et adapté le cas échéant en
fonction des conditions d'installation.
b. L’installation doit être réalisée par un professionnel qualié.

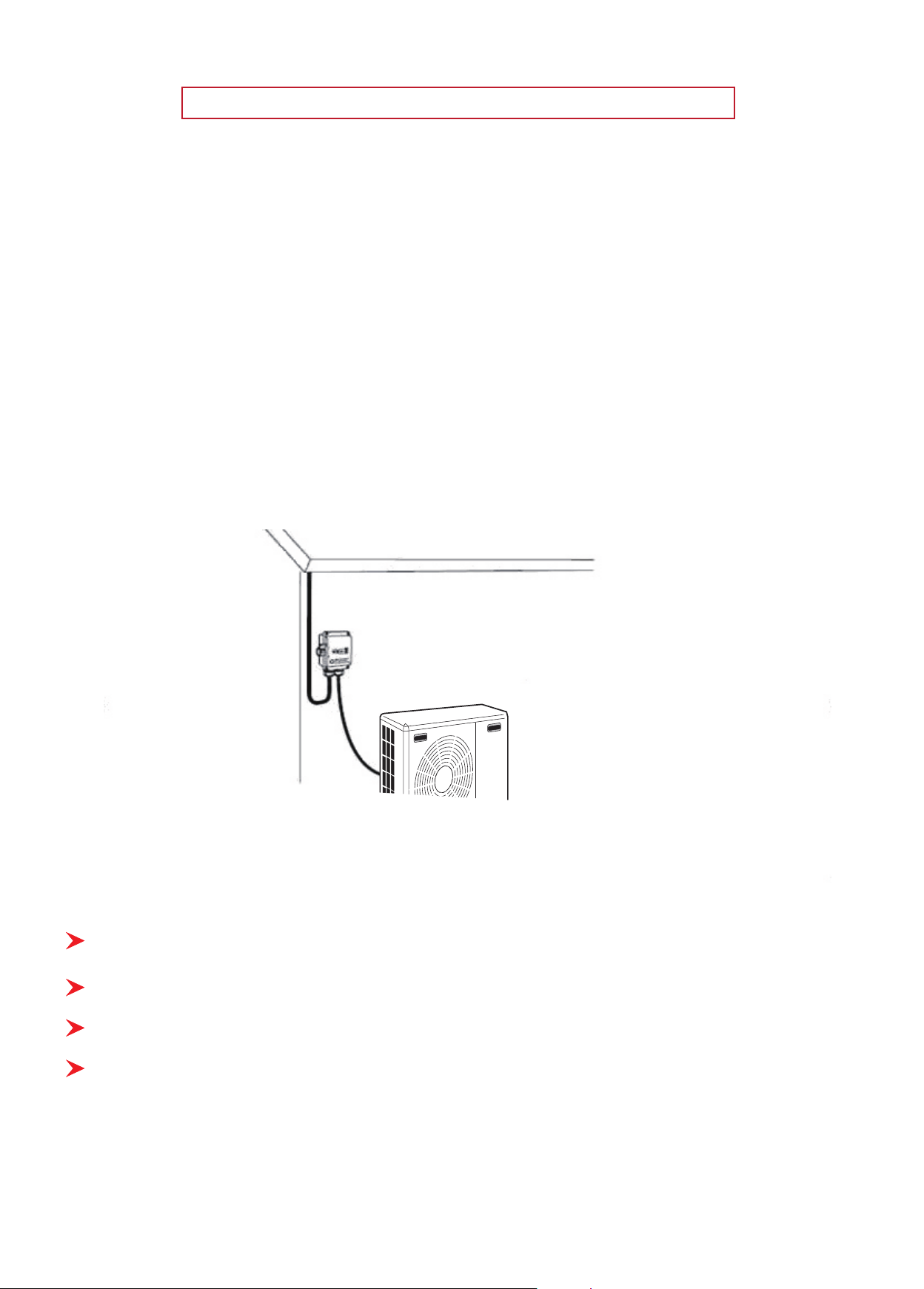

1. L'alimentation électrique de la pompe à chaleur doit être protégée par un fusible et un sectionneur
(non fournis) en conformité avec les normes et règlements en vigueur dans le pays où le système doit être
installé.
2. L’appareil est conçu pour être raccordé à une alimentation générale avec des systèmes terre et neutre ou
neutre-terre.
3. Le câble d’alimentation doit être raccordé à un disjoncteur à intervalle d’interruption minimum de 3 mm.
L’alimentation doit être de 220~240V/1/50Hz, via un tableau électrique à fusibles.
4. En cas de réalisation d'un essai d'isolement dans le lieu où la pompe est installée, débranchez la pompe
avant l'essai.
5. Le câble de communication doit être du type paire torsadée blindée (STP). La section du câble de commu
nication ne doit pas être inférieure à 0,5 mm².
DISJONCTEUR
Remarques importantes
Une variation de tension de ± 10 % pendant le fonctionnement est acceptable.
Les conduits d’alimentation électrique doivent être solidement xés.
Le câble doit être approprié à une utilisation en extérieur.
Utilisez un presse-étoupe pour le passage du câble d’alimentation dans l’appareil.
16 FRANÇAIS
Page 18
Schéma du circuit

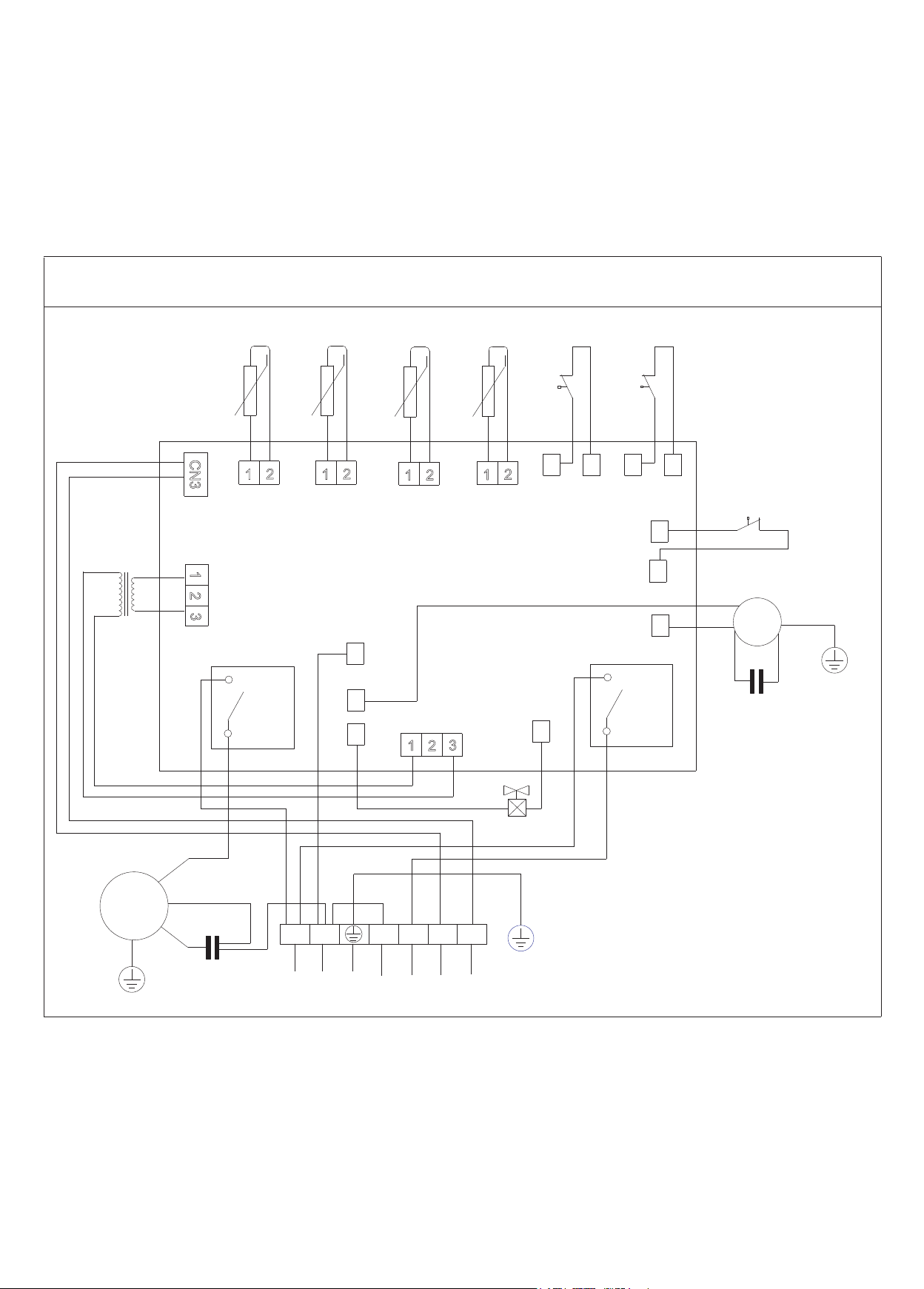

POOLEX 35 | POOLEX 48 | POOLEX 65 | POOLEX 85
SCHÉMA DE CÂBLAGE
CAPTEUR DE TEMP.
AMBIANTE
CAPTEUR DE TEMP.
BOBINE
CAPTEUR DE TEMP.
REFOULEMENT
CAPTEUR DE TEMP.
RÉSERVOIR D’EAU
PRESSOSTAT BASSE
PRESSION
PRESSOSTAT HAUTE
PRESSION
AC220V
AC12V
C
N
3
COMM1
1
2
3
AN1(TV)
CN1
t
2
1
COM.(3)
Relais
N.O.(4)
SORTIE1
t
2
1
AN2(TC)
AC-N
N1
N2
t
2
1
AN3(TD)
CN2
1
2
1
AN4(TW)
PCB
3
t
2
SORTIE2
Bleu
LD11
BP
Orange
LD12
LD32
Ventilateur
HP
LD21
LD31
SORTIE4
COM.(3)
Relais
N.O.(4)
SORTIE5
Marron
LD22
Fluxostat
Gris
Moteur du ventilateur
Blanc
Bleu
MF
Orange/Vert
OrangeRouge
Condensateur
du ventilateur
COMPRESSEUR
MC
Jaune / Vert
Blanc
Bleu
Rouge
CONDENSATEUR
DU COMPRESSEUR
Blanc
Bleu
AC 220-240V 50Hz
BLU
L
N
Bleu Blanc Orange Marron
P2
P1
Vers
la pompe
S1
la télécommande
Bleu
Valve à 4 voies
S2
Vers
Blanc
Orange/Vert
G02Q0090
17 FRANÇAIS
Page 19
Schéma du circuit

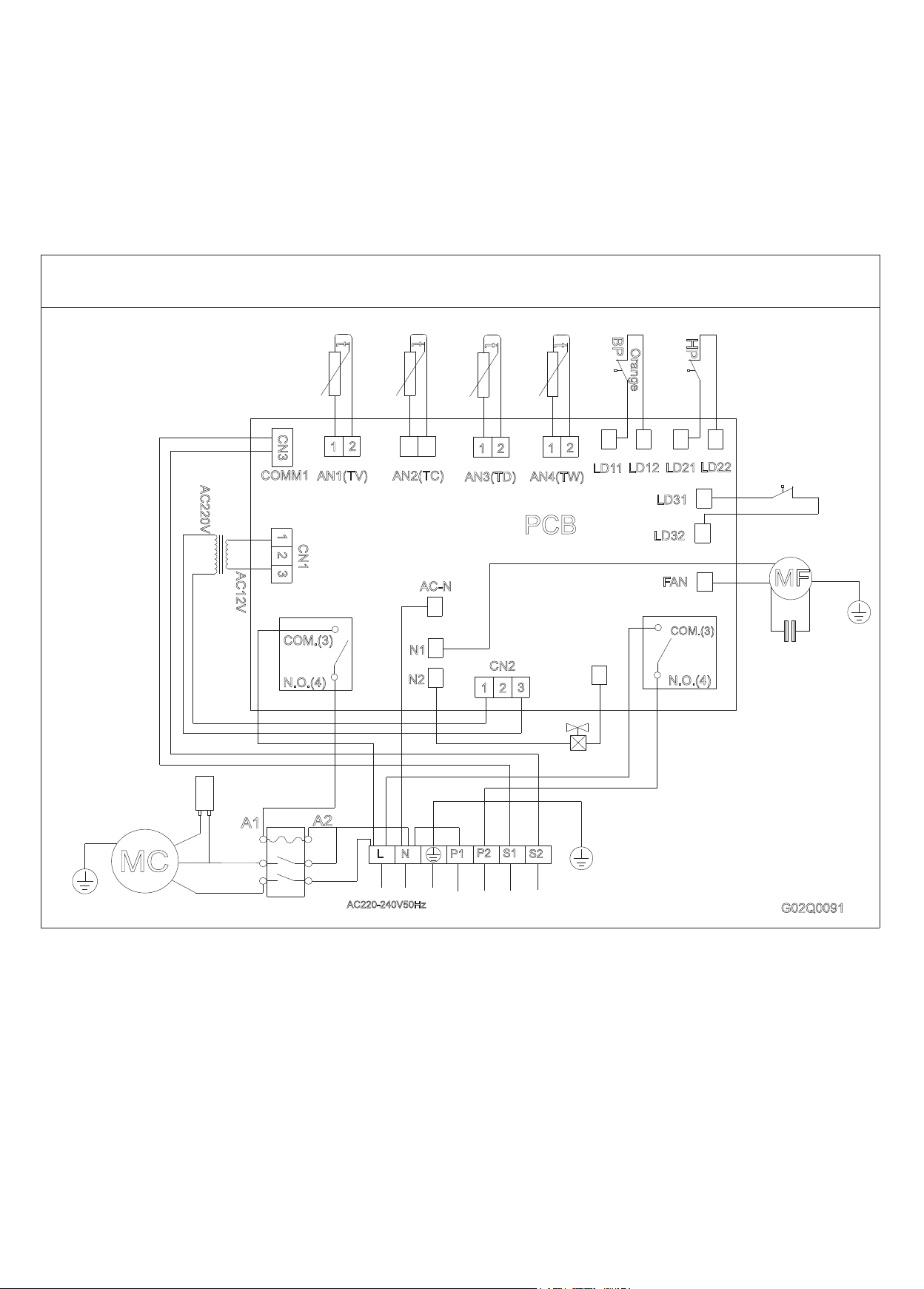

POOLEX 120
SCHÉMA DE CÂBLAGE
CAPTEUR DE TEMP.
AMBIANTE
t
C
N
3
A
C
1
2
V
COMM1
1
2
3
COM.(3)
N.O.(4)
A
C
2
2
0
V
C
N
1
1
AN1(TV)
2
CAPTEUR DE TEMP.
BOBINE
AN2(TC)
t
AC-N
N1
N2
CAPTEUR DE TEMP.
REFOULEMENT
t
2
1
AN3(TD)
CN2
132
CAPTEUR DE TEMP.
RÉSERVOIR D’EAU
1
AN4(TW)
PCB
t
2
SORTIE3
Bleu
PRESSOSTAT BASSE
PRESSION
B
P
LD11
O
r
a
n
g
e
LD12
PRESSOSTAT HAUTE
PRESSION
H
P
LD21
LD31
LD32
FAN
SORTIE4
COM.(3)
RelaisRelais
N.O.(4)
SORTIE5SORTIE1
Marron
LD22
Fluxostat
Gris
Moteur du
ventilateur
Blanc
Bleu
MF
Condensateur
du ventilateur
Jaune/vert
OrangeRouge
Jaune/vert
Condensateur
du compresseur
COMPRESSEUR
MC
Rouge
Bleu
Blanc
Bleu
Bleu
A1
Blanc
A2
Bleu
Marron
Blanc Bleu
L
N
AC 220-240V 50Hz
Bleu Blanc Orange Marron
P1
Vers
la pompe
P2
S1
la télécommande
Vers
BlancBleu
Valve 4 voies
Jaune/vert
S2
G02Q0091
18 FRANÇAIS
Page 20

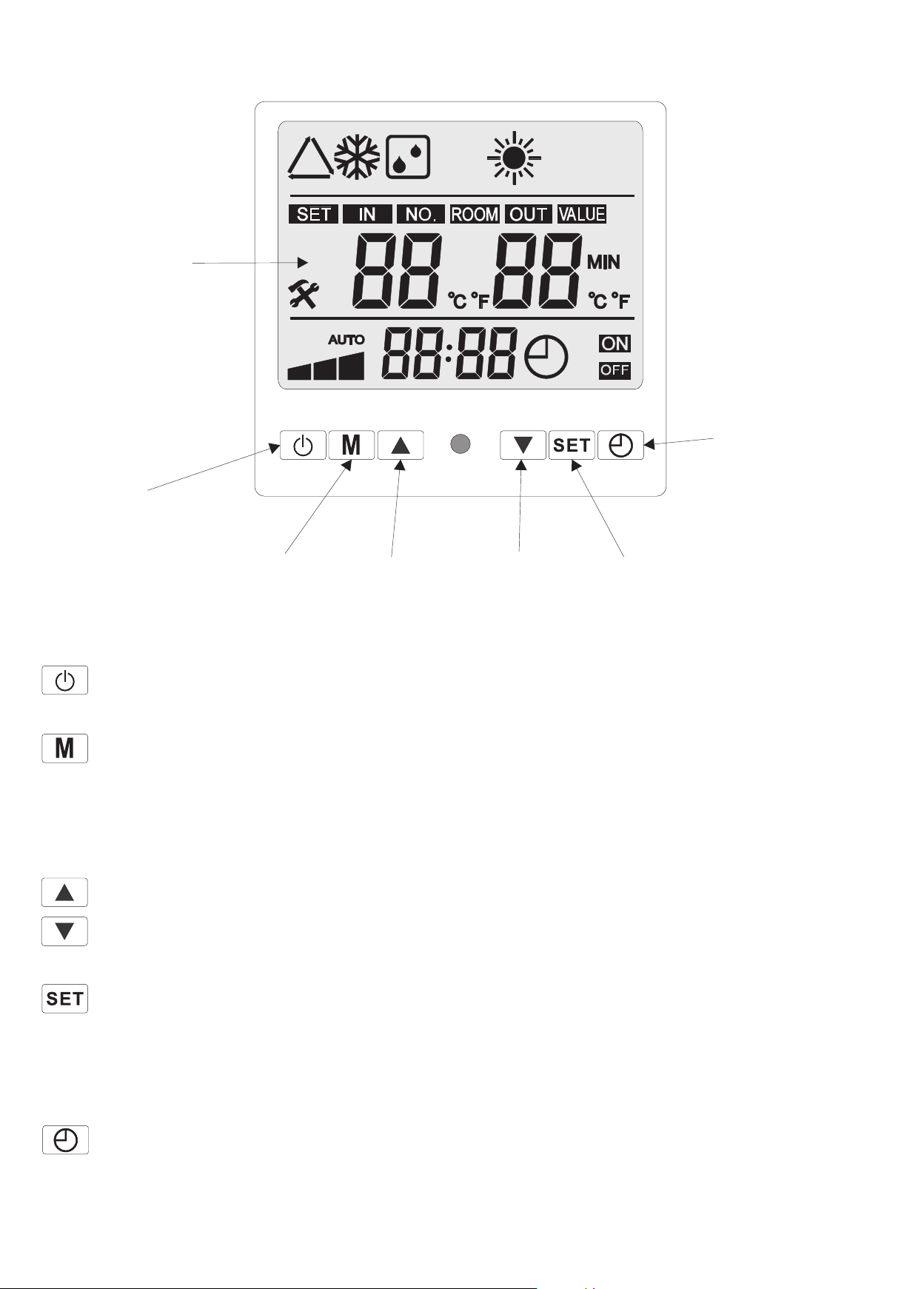

Écran LCD
Marche/Arrêt
Fonctionnement de la télécommande
Horloge
et
programmateur
Sélection du
mode de fonctionnement
Description des touches de fonction
MARCHE/ARRÊT
Appuyez sur cette touche pour la mise en marche/l’arrêt de l’appareil.
SÉLECTION DU MODE DE FONCTIONNEMENT
Appuyez sur cette touche pour sélectionner le mode de fonctionnement. La séquence est la suivante :
automatique-refroidissement-chauage-automatique. Pendant le paramétrage, appuyez sur cette touche
pour ajuster les paramètres.
Pendant la conguration de l’heure et du programmateur, appuyez sur cette touche pour régler l’heure ou
les minutes.
HAUT ET BAS
Appuyez sur ces touches pour régler la température de l’eau, l’horloge, le programmateur et les paramètres
de fonctionnement. Pendant le contrôle des anomalies et la vérication des paramètres, appuyez sur
n’importe laquelle des deux pour quitter la fonction contrôle.
CONFIGURATION ET CONFIRMATION

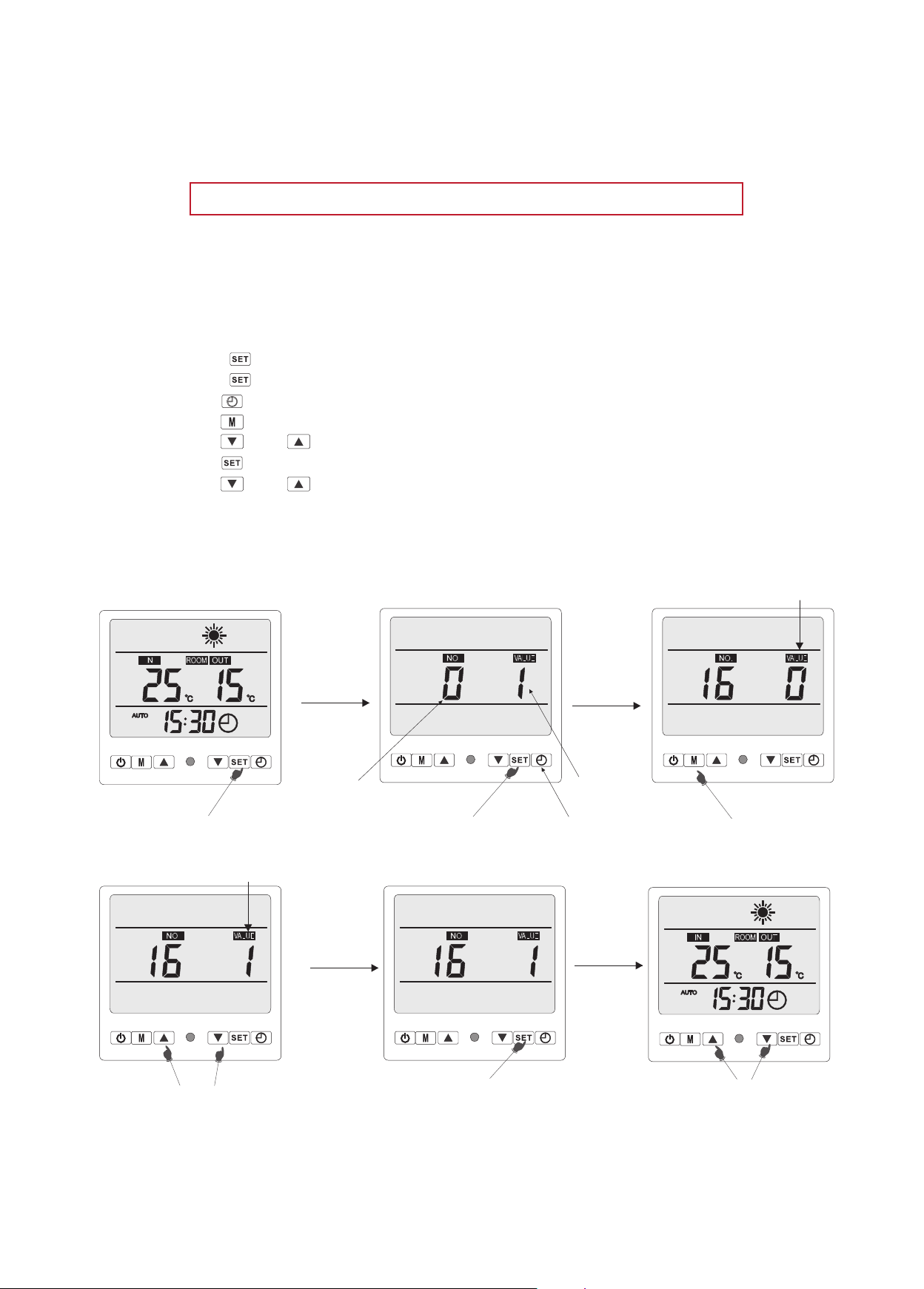

Un long appui de plus de 6 secondes vous permet de vérier et ajuster les paramètres. Appuyez sur la
touche HAUT/BAS pour quitter.

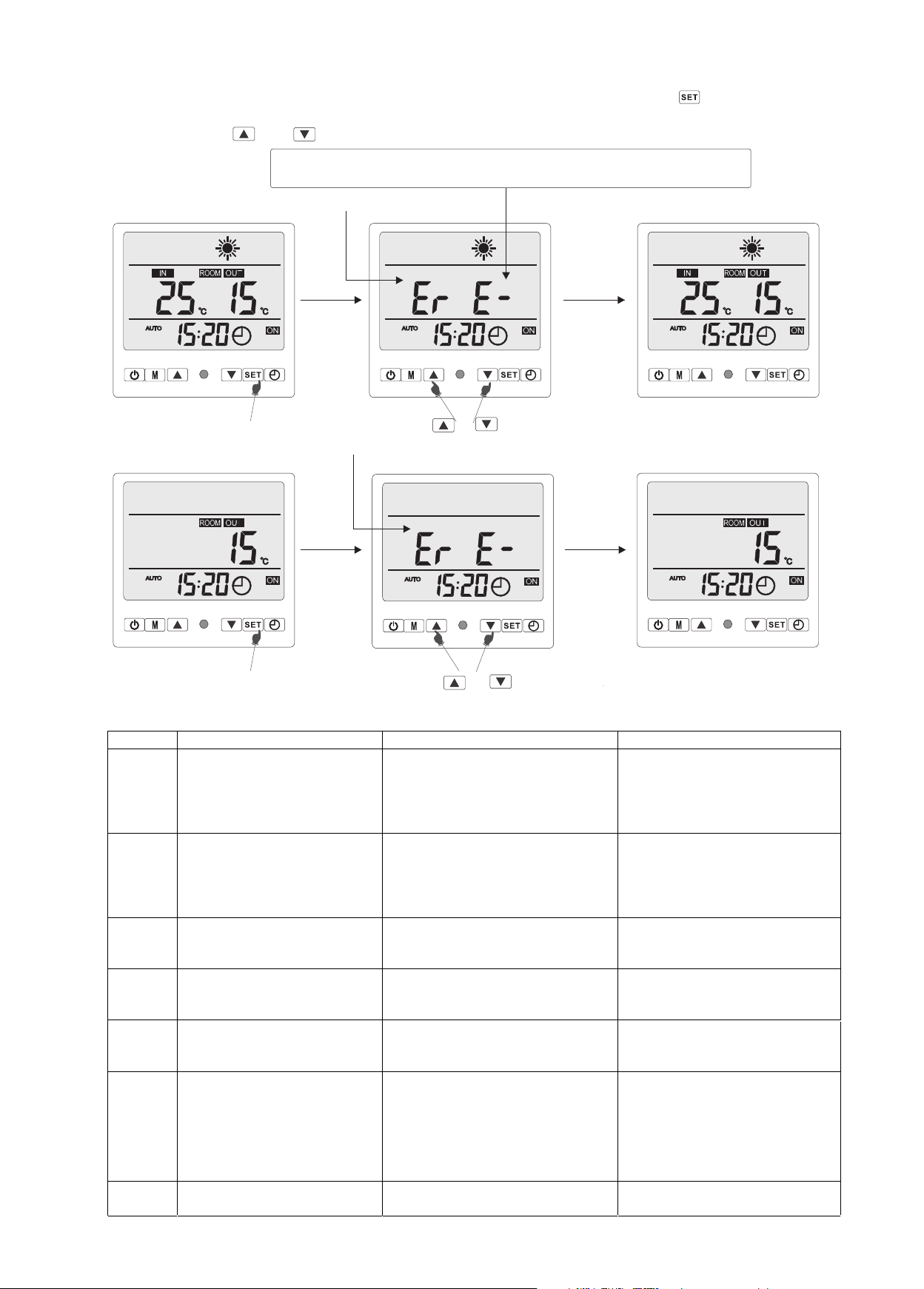

En cas d’anomalie, un appui de 2 secondes maximum permet d’acher le code d’anomalie. Un nouvel appui
permet d’acher le code d’anomalie suivant en cas de plusieurs anomalies. Appuyez sur la touche
HAUT/BAS pour quitter.
Haut Bas Conguration
des paramètres

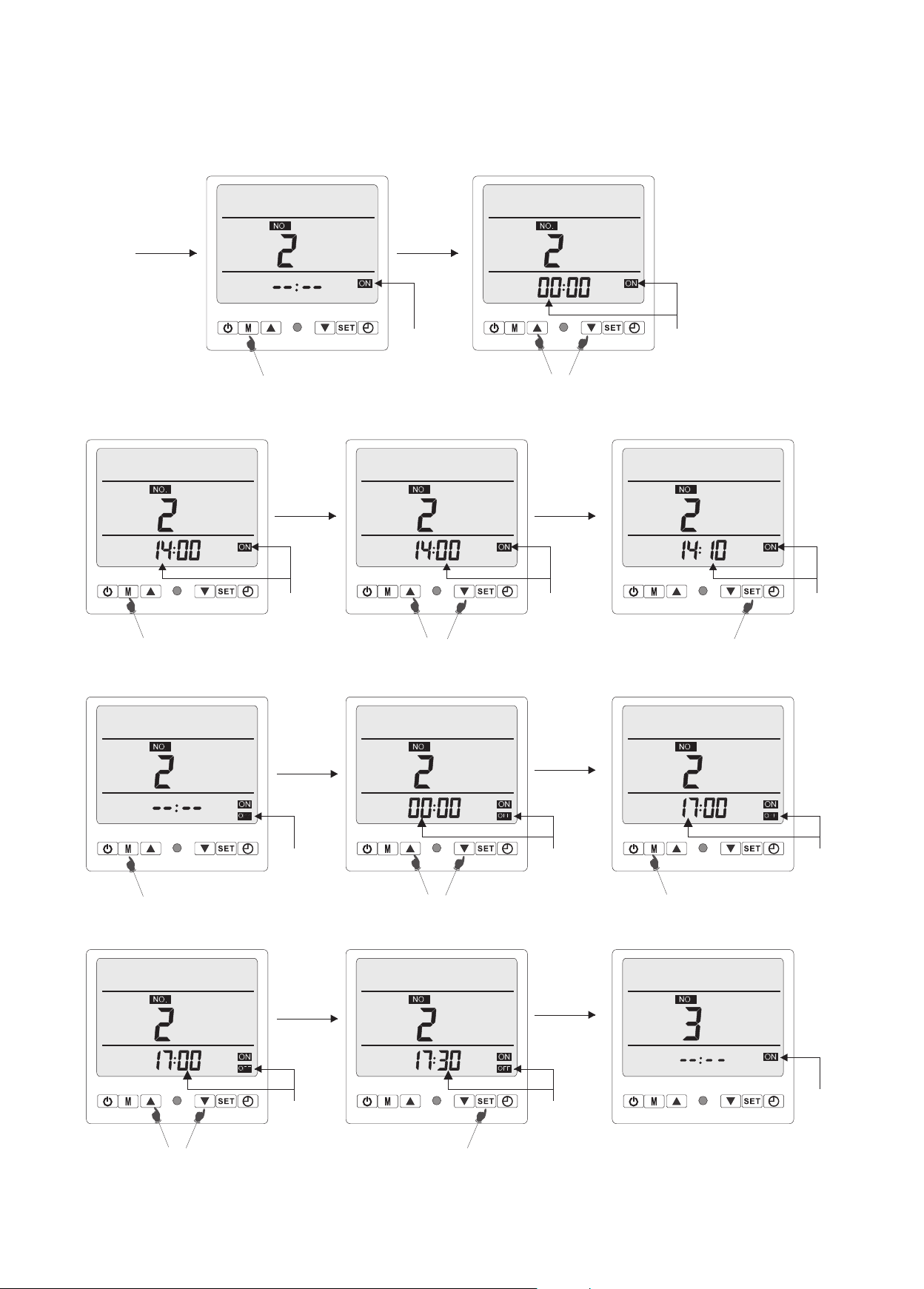

TOUCHE HORLOGE ET PROGRAMMATEUR
UnAppuyez sur cette touche pour régler l’horloge et le programmateur. Le fonctionnement détaillé est
décrit dans les pages suivantes. Pendant le paramétrage, appuyez sur cette touche pour changer le sens de
délement des paramètres.
19 FRANÇAIS
Page 21
Fonctionnement de la télécommande

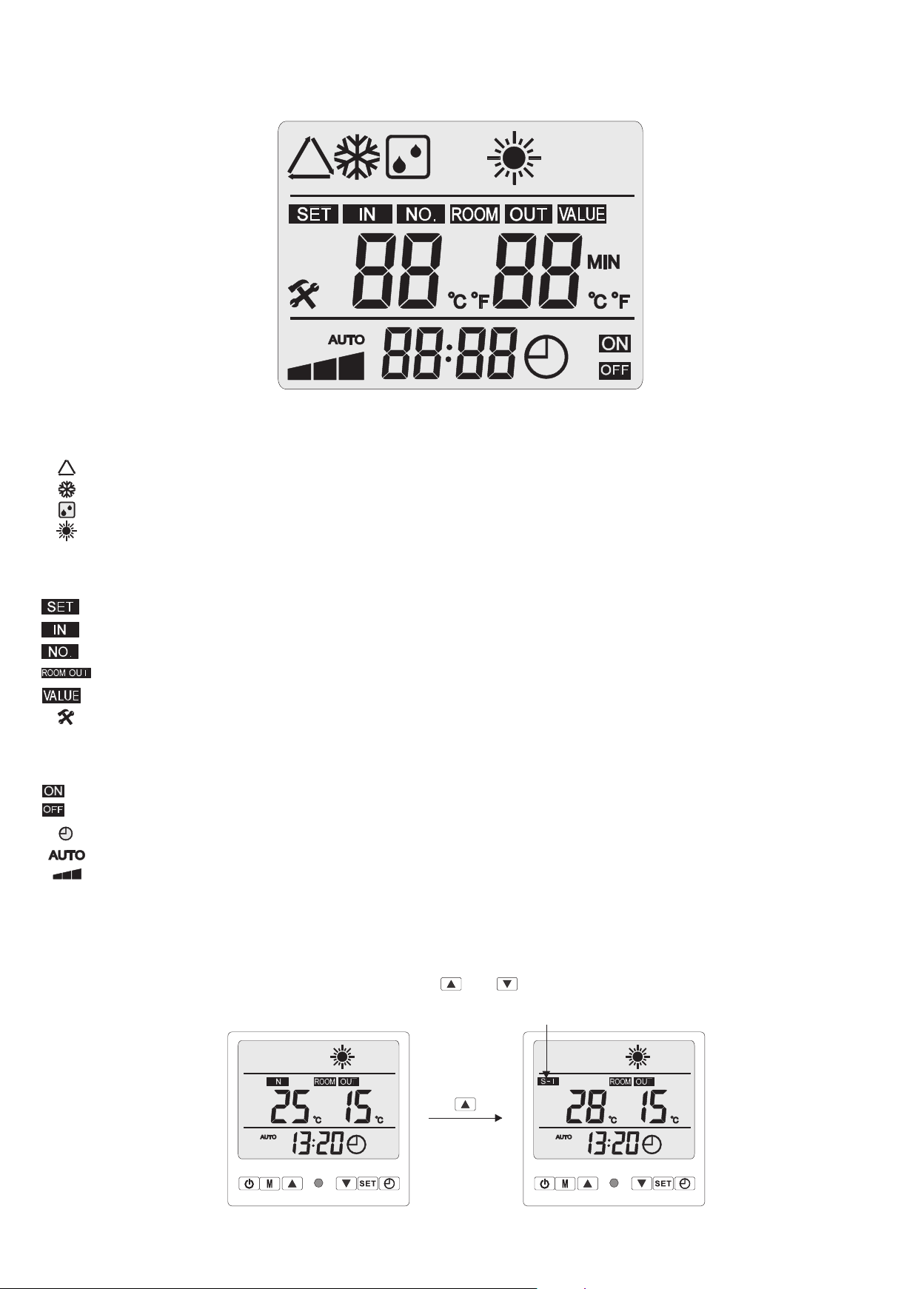

Description de l’écran LCD
Partie supérieure
Symbole du mode automatique.
Symbole du mode de refroidissement.
Symbole du mode de dégivrage.
Symbole du mode de chauage.
Partie centrale
Symbole de réglage de la température. Le chire en dessous représente la valeur de la température.
Symbole du numéro du paramètre. Le chire en dessous représente le numéro du paramètre.
Symbole de la température extérieure. Le chire en dessous représente la valeur de la température.
Symbole de la valeur du paramètre. Le chire en dessous représente la valeur du paramètre.
Symbole d’anomalie.
Partie inférieure
Symbole de mise en marche du programmateur. Il s’ache lors de la mise en marche du programmateur.
Symbole d'arrêt du programmateur. Il s’ache lors de l’arrêt du programmateur.
Symbole de l'horloge. Il s'ache lors du réglage de l'heure.
Symbole de circulation du programmateur.
Symbole du nombre de séquences du programmateur. Le nombre de segments représente le nombre de
séquences du programmateur.
RÉGLAGE DE LA TEMPÉRATURE DE L’EAU
Lorsque la pompe est en marche, appuyez sur ou pour ajuster la température de l’eau.
Symbole de la température de l’eau à l’aspiration. Le chire en dessous représente la valeur de la température.
Clignote
Etat Initial
Par exemple
appuyez sur
20 FRANÇAIS
Page 22
Fonctionnement de la télécommande

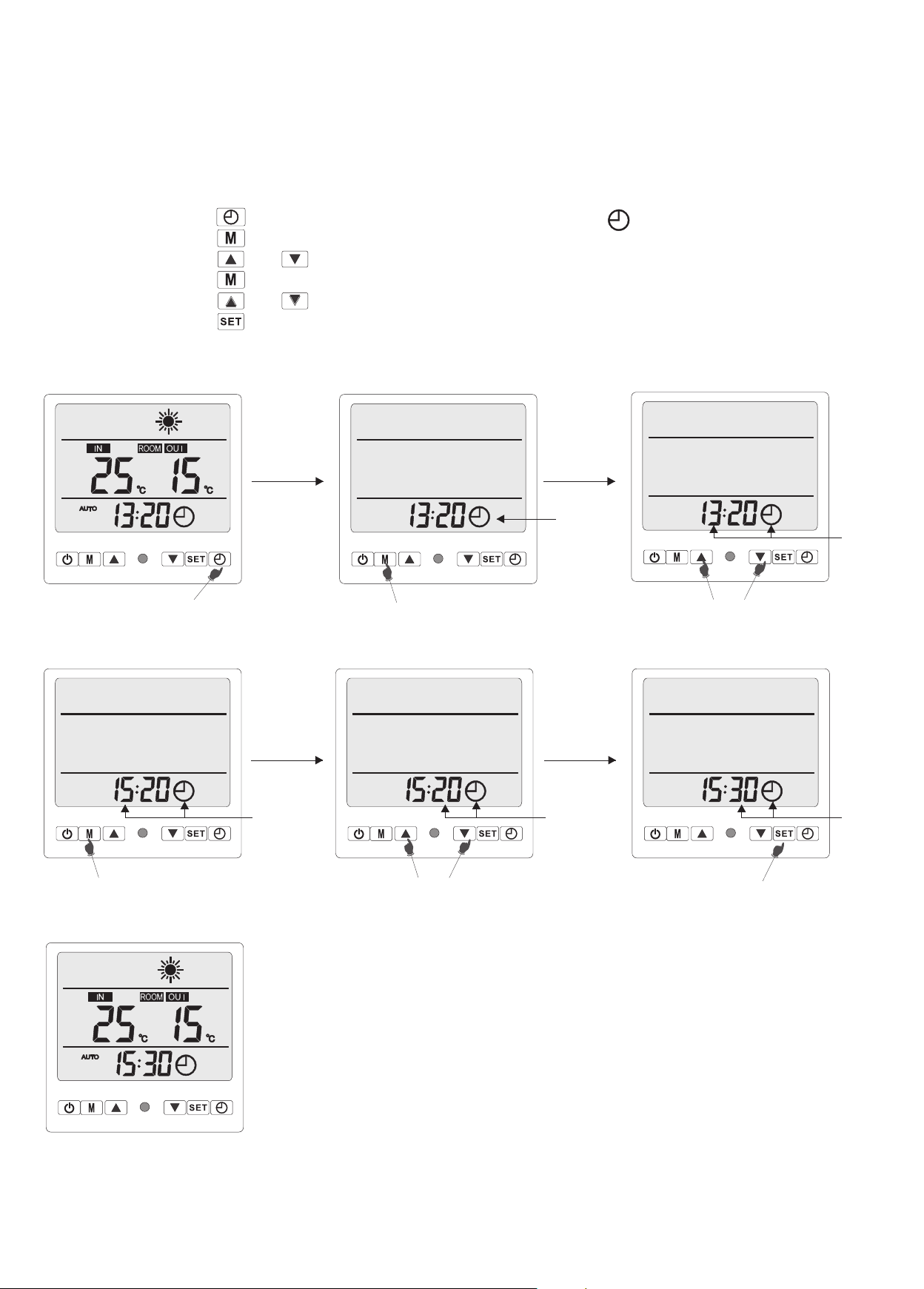

Réglage de l’horloge
Réglez l’heure du système en fonction de l’heure locale, comme suit :
Étape 1 : appuyez sur pour démarrer le réglage de l’heure, le symbole clignote.
Étape 2 : appuyez sur pour sélectionner l’heure, la valeur correspondante clignote.
Étape 3 : appuyez sur ou pour ajuster l’heure.
Étape 4 : appuyez sur pour sélectionner les minutes, la valeur correspondante clignote.
Étape 5 : appuyez sur ou pour ajuster la valeur.
Étape 6 : appuyez sur pour conrmer la valeur.
Etape 1 Etape 2 Etape 3
Appuyez une fois Appuyez pour sélectionner
l’heure
Etape 4 Etape 5 Etape 6
Clignote
Appuyez pour passer aux
minutes
Ajustez les minutes Conrmez la valeur et retournez
Clignote
Clignote
Ajustez l’heure
ClignoteClignote
21 FRANÇAIS
Page 23
Fonctionnement de la télécommande

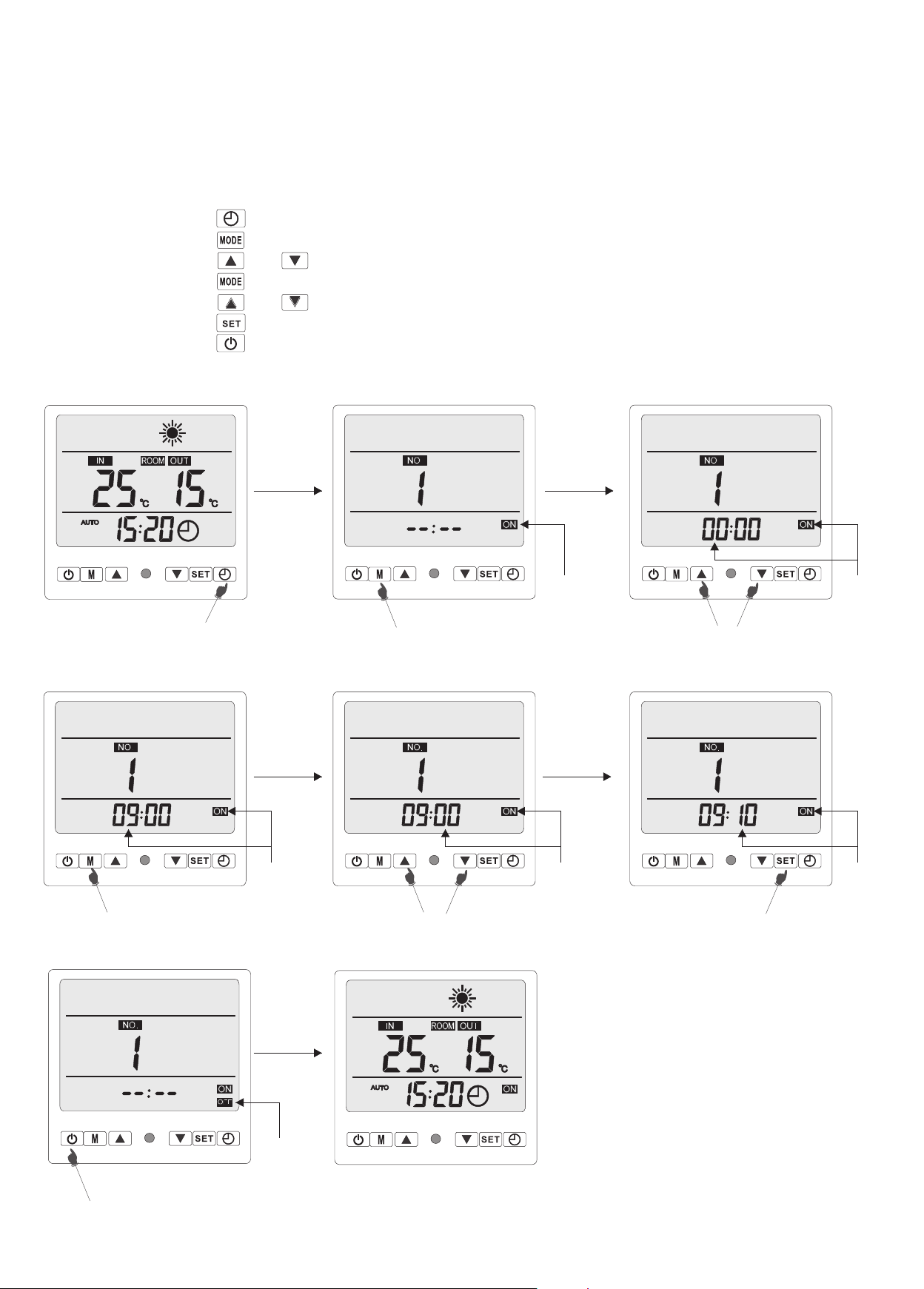

Réglage MARCHE/ARRÊT du programmateur
Cette fonction permet de mettre en marche/arrêter la pompe à chaleur automatiquement à l’heure
programmée.Le réglage MARCHE/ARRÊT du programmateur se fait comme suit :
Étape 1 : appuyez sur deux fois pour démarrer le réglage de l’heure de MISE EN MARCHE.
Étape 2 : appuyez sur pour sélectionner l’heure, la valeur correspondante clignote.
Étape 3 : appuyez sur ou pour ajuster l’heure.
Étape 4 : appuyez sur pour sélectionner les minutes, la valeur correspondante clignote.
Étape 5 : appuyez sur ou pour ajuster la valeur.
Étape 6 : appuyez sur pour conrmer la valeur.
Étape 7 : appuyez sur pour retourner à l’achage normal
Etape 1 Etape 2 Etape 3
Appuyez deux fois Appuyez pour sélectionner
l’heure
Etape 4 Etape 5
Appuyez pour passer aux
minutes
Etape 7 Achage normal
Ajustez les minutes Conrmez la valeur
Clignote Clignote
Ajustez l’heure
Etape 6
ClignoteClignoteClignote
Appuyez pour retourner à
l’achage normal
22 FRANÇAIS
Page 24
Fonctionnement de la télécommande
Comment dénir une heure d’ARRÊT
Réglage de l’heure d’ARRÊT du programmateur
Étape 1 : appuyez sur trois fois pour démarrer le réglage de l’heure d’ARRÊT.
Étape 2 : appuyez sur pour sélectionner l’heure, la valeur correspondante clignote.
Étape 3 : appuyez sur ou pour ajuster l’heure.
Étape 4 : appuyez sur pour sélectionner les minutes, la valeur correspondante clignote.
Étape 5 : appuyez sur ou pour ajuster la valeur.
Étape 6 : appuyez sur pour conrmer la valeur.
Étape 7 : appuyez sur pour retourner à l’achage normal
Etape 1 Etape 2 Etape 3
Appuyez 3 fois Appuyez pour sélectionner
l’heure
Etape 4 Etape 5
Clignote
Appuyez pour passer aux
minutes
Etape 7 Achage normal
Ajustez les minutes Conrmez la valeur et passez au
Clignote Clignote
Ajustez l’heure
Etape 6
ClignoteClignote
réglage suivant de
MARCHE/ARRÊT du programmateur
Appuyez pour retourner à
l’achage normal
Clignote
23 FRANÇAIS
Page 25
Fonctionnement de la télécommande
Un total de 3 séquences de MARCHE/ARRÊT du programmateur peut être conguré. Cette conguration
peut s’appliquer à une utilisation quotidienne ou à un jour précis. Sur l’état de réglage du programmateur, le chire
sous NO représente la séquence du programmateur. Si « --:--- » s’ache, cela signie programmateur invalide.
Les exemples ci-dessous montrent comment programmer la pompe à chaleur pour qu’elle se mette en marche à
9h10 et s’arrête à 12h30, se remette en marche à 14h10 et s’arrête à 17h30, et se remette à nouveau en marche à
19h10 et s’arrête à 23h30.

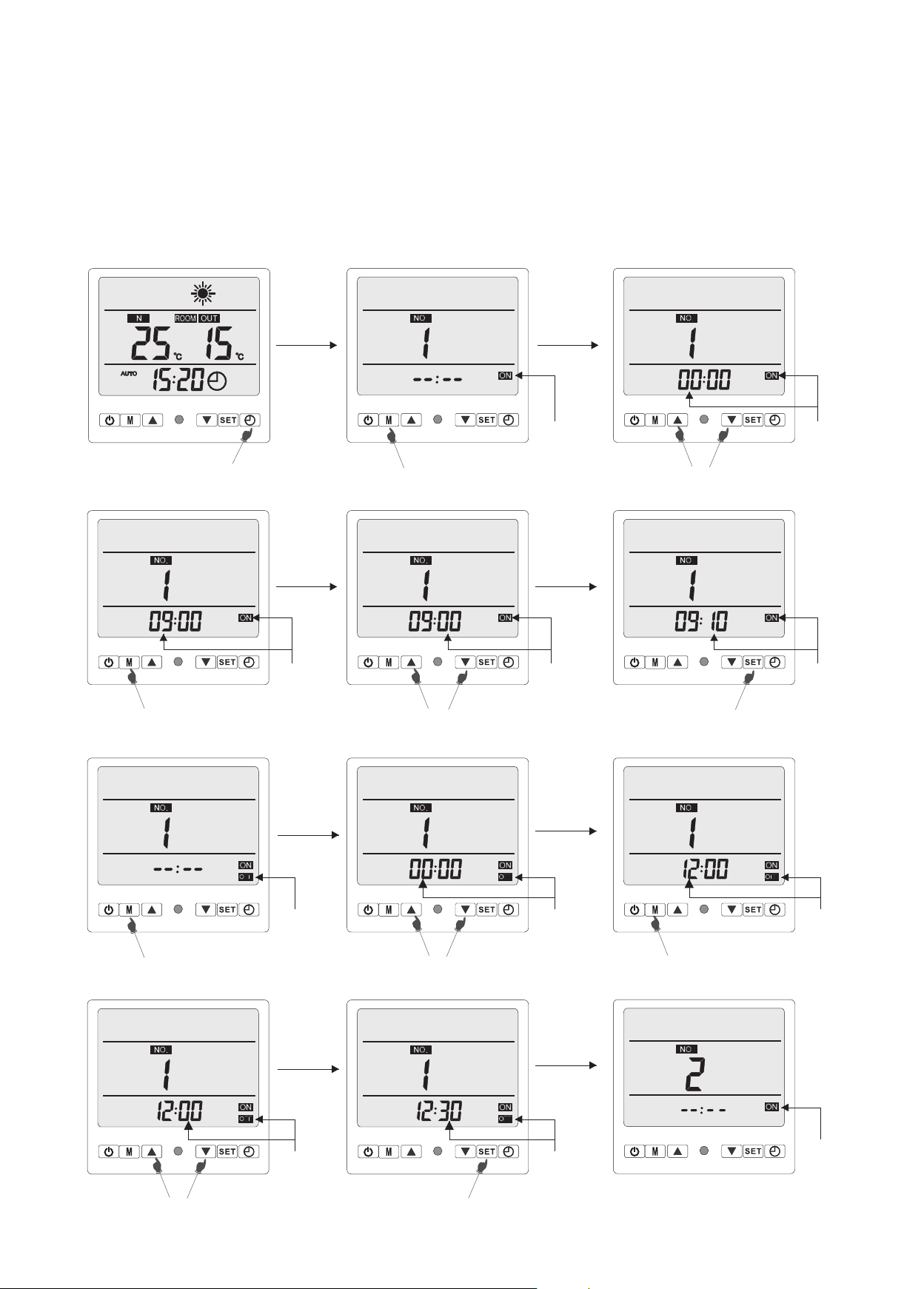

Réglage de la 1re séquence de MARCHE/ARRÊT du programmateur :
Etape 1 Etape 2 Etape 3
Clignote Clignote
Appuyez 2 fois Appuyez pour sélectionner l’heure
Etape 4 Etape 5 Etape 6
Appuyez pour passer aux minutes Ajustez les minutes Conrmez la valeur et passez au
Etape 7 Etape 8 Etape 9
Ajustez l’heure
réglage de l’heure d’ARRÊT
ClignoteClignoteClignote
Clignote Clignote Clignote
Appuyez pour sélectionner l’heure Ajustez l’heure Appuyez pour passer aux minutes
Etape 10 Etape 11
Conrmez la valeur et passez au
Ajustez les minutes
prochain réglage de
MARCHE/ARRÊT du programmateur
24 FRANÇAIS
ClignoteClignoteClignote
Page 26
Fonctionnement de la télécommande

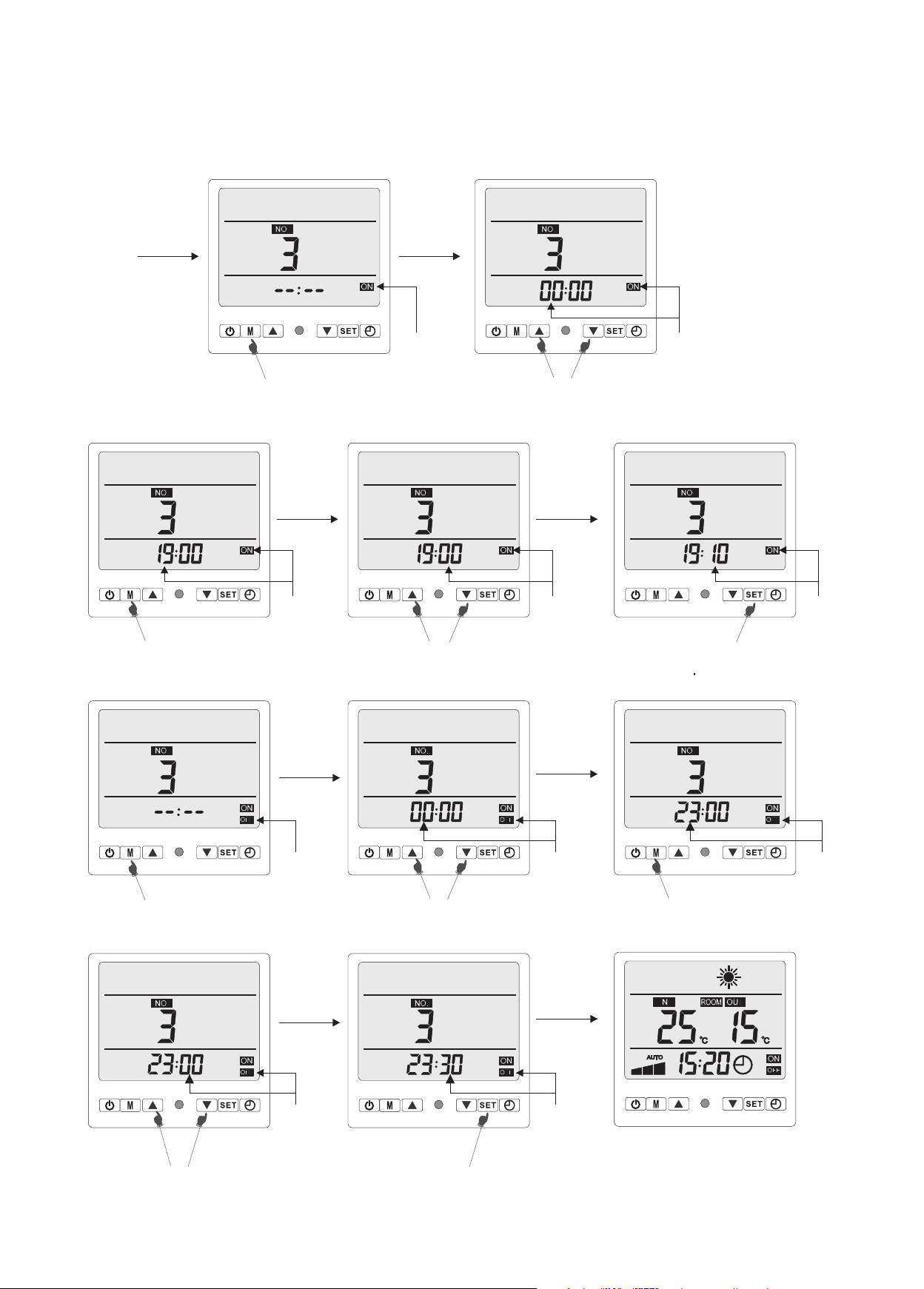

Réglage de la 2e séquence de MARCHE/ARRÊT du programmateur :
Etape 1 Etape 2
Clignote Clignote
Appuyez pour sélectionner l’heure
Etape 3 Etape 4 Etape 5
Appuyez pour passer aux minutes Ajustez les minutes
Etape 6 Etape 7 Etape 8
Ajustez l’heure
ClignoteClignoteClignote
Conrmez la valeur et passez au
réglage de l’heure d’ARRÊT du
programmateur
Clignote Clignote Clignote
Appuyez pour sélectionner l’heure Ajustez l’heure Appuyez pour passer aux minutese
Etape 9 Etape 10
Ajustez les minutes
Conrmez la valeur et passez au
réglage suivant de MARCHE/ARRÊT
du programmateur
25 FRANÇAIS
ClignoteClignoteClignote
Page 27
Fonctionnement de la télécommande
Réglage de la 2e séquence de MARCHE/ARRÊT du programmateur :
Etape 1 Etape 2
Clignote Clignote
Ajustez l’heureAppuyez pour sélectionner l’heure
Etape 3 Etape 4 Etape 5
Appuyez pour passer aux minutes Ajustez les minutes
Etape 6 Etape 7 Etape 8
Clignote Clignote
Appuyez pour sélectionner l’heure Ajustez l’heure Appuyez pour passer aux minutese
Etape 9 Etape 10
Conrmez la valeur et passez au
réglage de l’heure d’ARRÊT du
programmateur
ClignoteClignoteClignote
Ajustez les minutes
ClignoteClignoteClignote
Conrmez la valeur et passez au
réglage suivant de MARCHE/ARRÊT
du programmateur
26 FRANÇAIS
Page 28
Fonctionnement de la télécommande
Réglage du mode de fonctionnement du programmateur :
Le mode par défaut est le programmateur à répétition. Veuillez vous référer aux étapes suivantes pour congurer le
programmateur pour un jour précis :
Etape 1
« AUTO » s’achera sur l’écran LCD
lorsqu’il s’agit du programmateur à
répétition.
Nº du paramètre
État de fonctionnement
Etape 2
Appuyez pour passer
au paramètre nº 1
Etape 5
Sens de délement
Clignote
Appui long (≥6 secondes)
Valeur
État de veilleÉtat initial
Etape 3 Etape 4
Appuyez pour
sélectionner la valeur
Ajustez la valeur
Clignote
Conrmez
Appuyez sur ou
État de fonctionnement État de veille
27 FRANÇAIS
Page 29
Fonctionnement de la télécommande

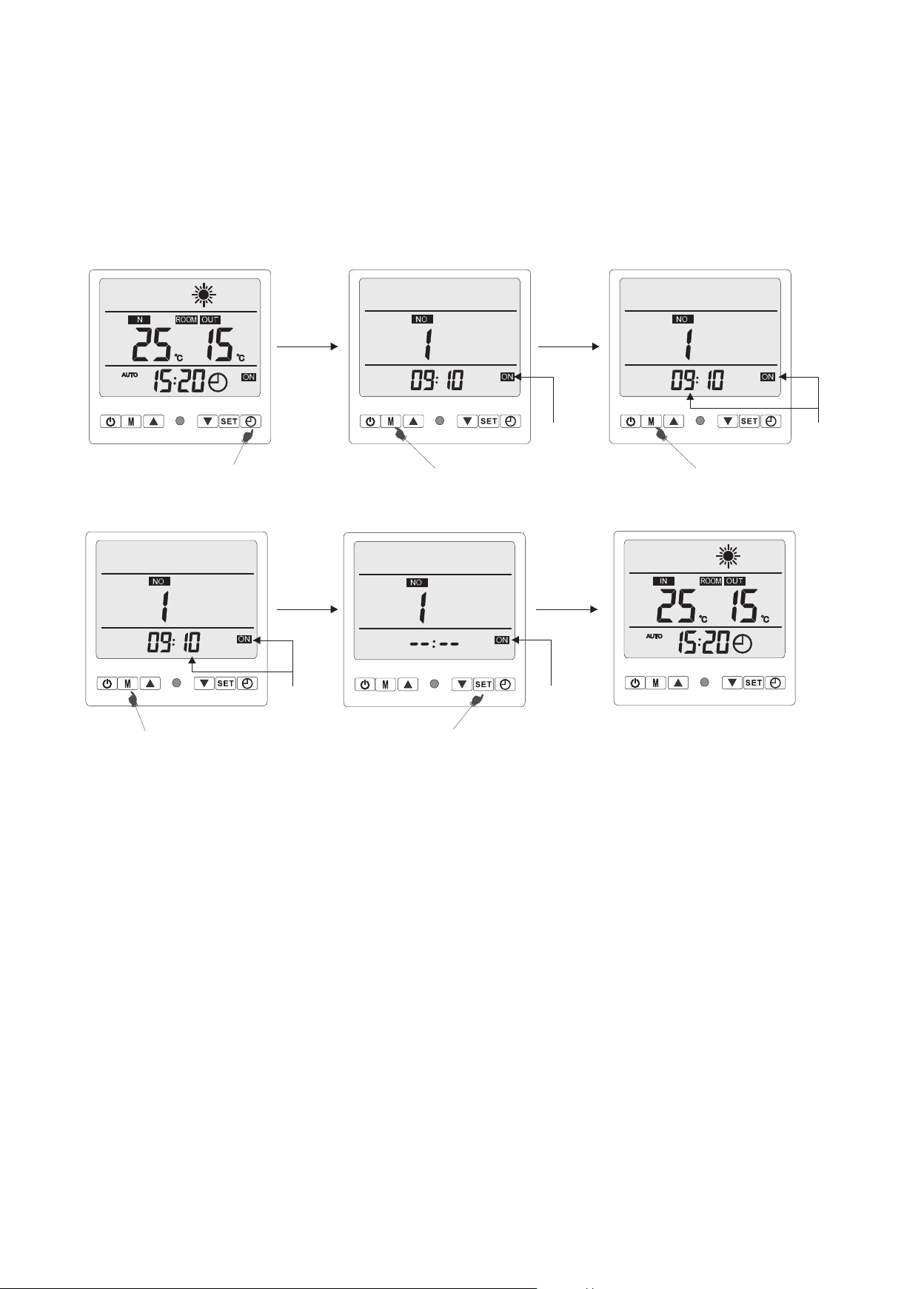

Annulation du programmateur :
Pour annuler le programmateur, veuillez vous référer à l’instruction de réglage du programmateur et le
congurer à « ---:--- » via la touche M. Veuillez suivre l’exemple ci-dessous pour annuler le programmateur.
Etape 1 Etape 2 Etape 3
Clignote Clignote
Appuyez 2 fois Appuyez sur le bouton M
Etape 4 Etape 5
Clignote Clignote
Appuyez sur le bouton M Appuyez encore et encore
Appuyez sur le bouton M
28 FRANÇAIS
Page 30
Vérication des codes d’anomalie
En cas de défaillance, le symbole d’anomalie s’achera sur l’écran. Appuyez sur (≤2 secondes) et le code
d’anomalie s’achera. Vous pouvez réappuyer pour vérier un autre code d’anomalie si plusieurs erreurs se
produisent. Appuyez sur ou pour quitter.
Si « E- » s’ache à l’écran , cela signie qu’il n’y a pas d’anomalie.
État de mise en marche
Veuillez vous référer au tableau des codes d’anomalie pour la signication.
Clignote
Achage normal
Court appui (≤2 secondes)
État d’arrêt Achage normal
Court appui (≤2 secondes)
Erreurs courantes / protection et entretien
Code
P9
E4
P3
P1
P2
E3
PD
Erreur Cause Action
Protection basse pression/baisse
de la pression de la vanne/fuite
de réfrigérant.
Protection Haute Pression 1 Température ambiante trop haute.
Erreur du capteur de
température de l’eau
Erreur du capteur de
températrue de la bobine
Erreur du capteur d’évacuation
de l’air
Protection Temps de décharge
(temps trop long)
Erreur interrupteur de courant
d’eau
Appuyez sur ou pour quitter
Clignote
Appuyez sur ou pour quitter
1 Température ambiante trop basse
2 La vanne d’expansion ne peut
s’ouvrir.
3 Fuite du gaz réfrigérant
2 Réglage de la température de l’eau
trop haut.
3 Surcharge de réfrigérant.
1 Le capteur est endommagé.
2 Le capteur est mal branché au
tableau du circuit.
1 Le capteur est endommagé.
2 Le capteur est mal branché au
tableau du circuit.
1 Le capteur est endommagé.
2 Le capteur est mal branché au
tableau du circuit.
1 Pas de circulation d’eau dans
l’échangeur de chaleur.
2 Fuite de réfrigérant
3 La vanne d’expansion ne peut
s’ouvrir.
1 Attendre que la température
remonte à des valeurs permises..
2 Changer la vanne d’expansion.
3 Vérifier et colmater la fuite,
recharger du gaz réfrigérant.
1 Attendre que la température
baisse
2 Baisser le réglage de la
température de l’eau.
3 Vider un peu de gaz réfrigérant.
1 Changer le capteur.
2 Rebrancher le capteur au tableau
du circuit.
1 Changer le capteur.
2 Rebrancher le capteur au tableau
du circuit.
1 Changer le capteur.
2 Rebrancher le capteur au tableau
du circuit.
1 Changer le filtre ou vidanger le
tuyau ou vérifier la pompe de
circulation.
2 Réparer la fuite et recharger en
gaz réfrigérant.
3 Changer la vanne d’expansion.
29 FRANÇAIS
Page 31
Maintenance et résolution des problèmes

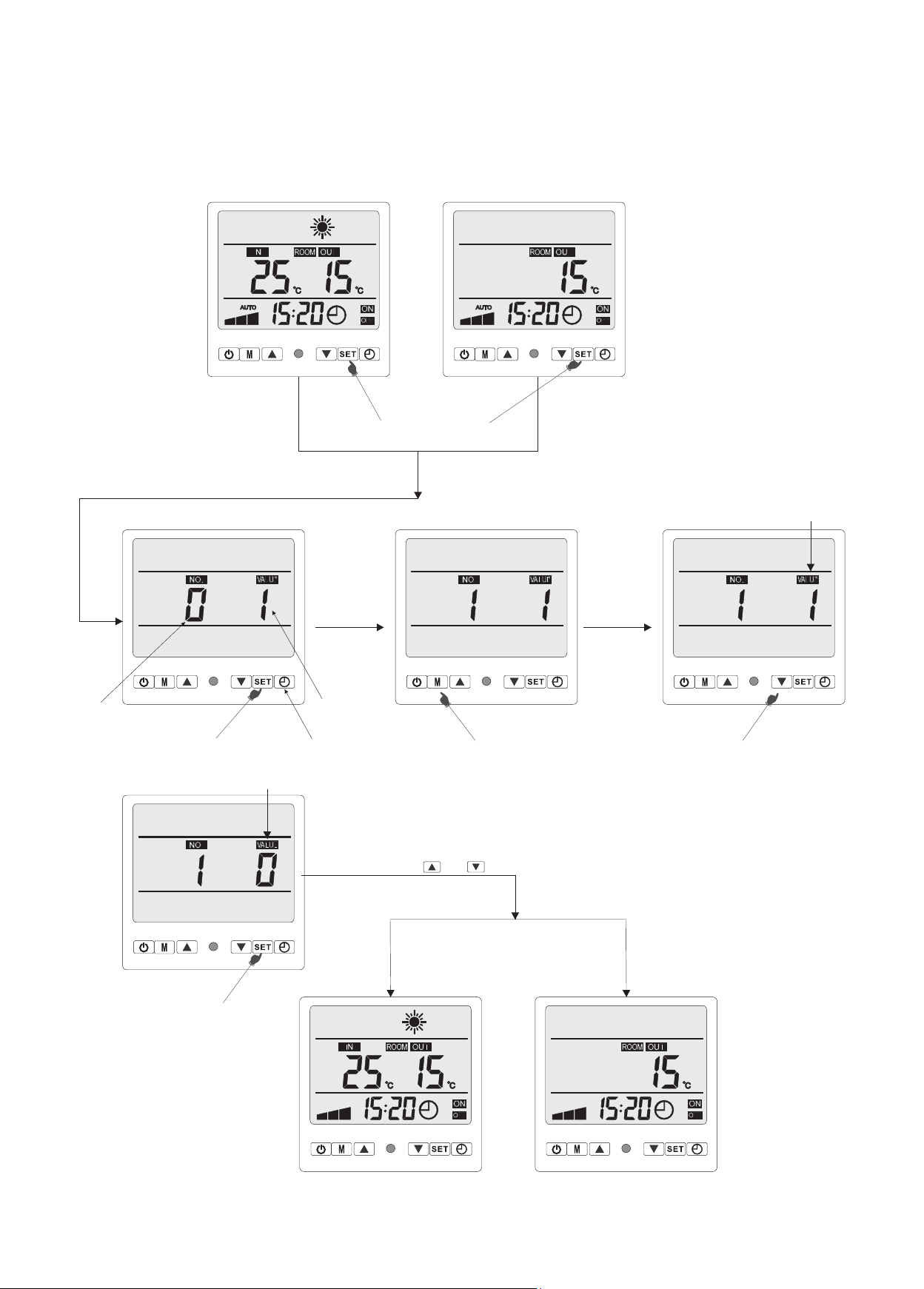

Vérication et ajustement des paramètres
Les paramètres du système peuvent être vériés et ajustés au moyen de la télécommande. Cependant, seul
un professionnel devrait modier les paramètres par défaut.
! AVERTISSEMENT !
Cette opération sert à faciliter l’entretien et les réparations futures.
Seul un professionnel devrait modier les paramètres par défaut !
Comment vérier et ajuster les paramètres :
Étape 1 : long appui sur (≥6 secondes) pour entrer en mode de vérication des paramètres.
Étape 2 : réappuyez sur (court appui) encore et encore pour choisir le paramètre devant être ajusté. Si vous
appuyez sur , le sens de délement sera inversé (+ vers - ou - vers +)
Étape 3 : appuyez sur pour démarrer la conguration des paramètres, le paramètre clignote.
Étape 4 : appuyez sur ou pour ajuster la valeur.
Étape 5 : : appuyez sur pour conrmer la valeur.
Étape 6 : appuyez sur ou pour retourner à l’achage normal.
Etape 1 Etape 2 Etape 3
Clignote
Nº
du paramètre
Appui long (≥6 secondes) Appuyez encore
et encore
Etape 4 Etape 5 Etape 6
Ajustez la valeur Conrmez Retournez
Sens de délement
Valeur
Appuyez pour démarrer la
conguration des paramètres
30 FRANÇAIS
Page 32
Maintenance et résolution des problèmes

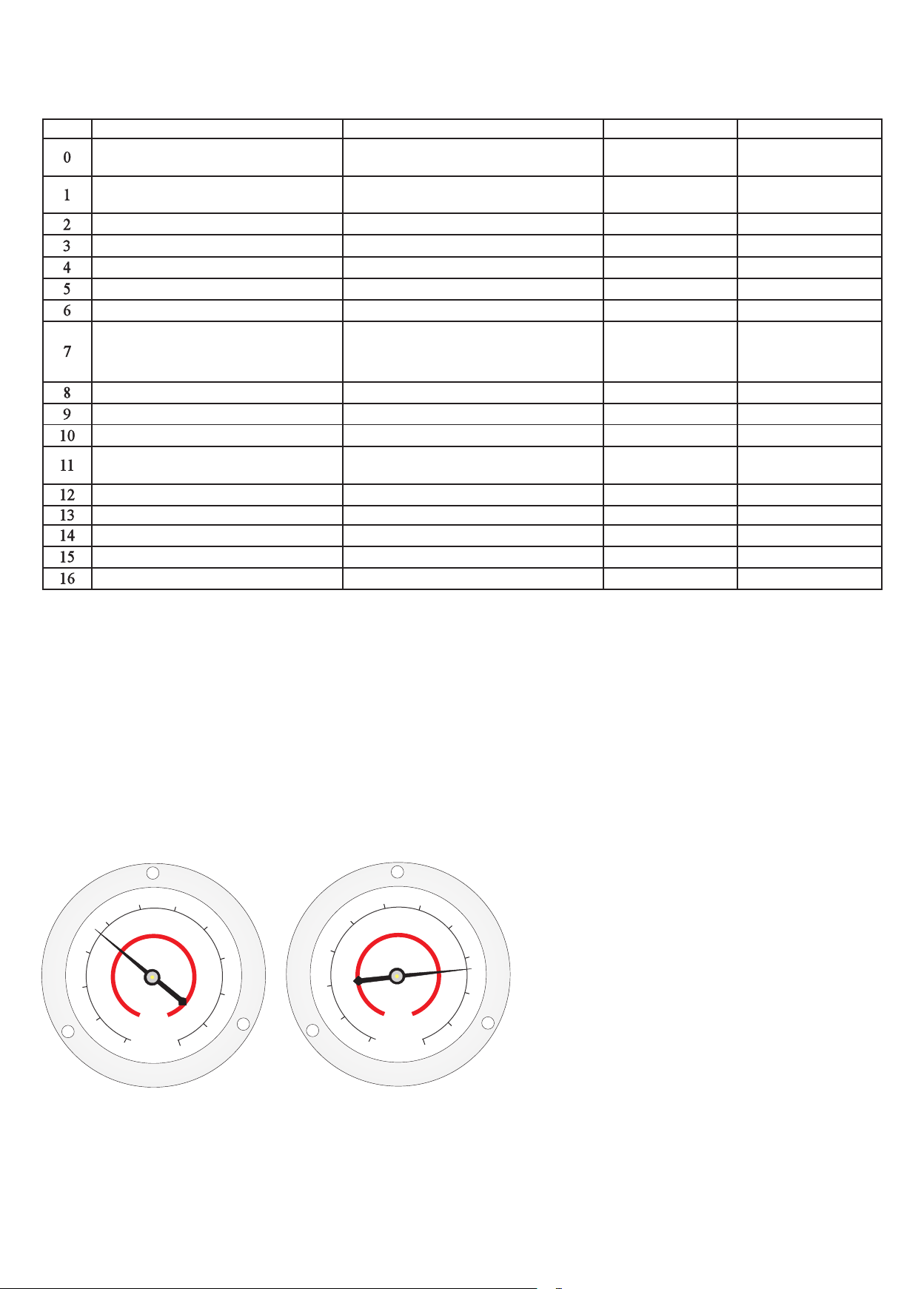

Le numéro du paramètre et la description sont mentionnés dans le tableau suivant.
N° Description Plage de réglage Valeur par défaut Lieu de stockage
Signal électrique entrant mémorisé 0 hors fonction 1 en fonction
1
Carte mère
Signal de débit quotidien
Zone de réglage X
Zone de réglage Y
Intervalle de dégivrage
Température d’activation du dégivrage
Température de désactivation du dégivrage
Protection de l’air évacué du compres-
seur -30
Température conduite
Température sortie d’air -30
Température ambiante
Durée de fonctionnement
continu du compresseur
Durée de fonctionnement continu du ventilateur ¼
Code arrêt automatique du compresseur
État marche/arrêt importé
Température maximale
Mode de fonctionnement de la pompe hydraulique
Remarque : Codes d’arrêt de l’appareil
0 hors fonction 1 en fonction
2°C ~ 10°C Unité : ºC
0°C ~ 3°C Unité : ºC
15 ~ 99 Unité : minute
-9°C ~ 5°C Unité : ºC
5°C ~ 20°C Unité : ºC
90°C ~ 120°C Unité : ºC
-9°C ~ -80°C Unité : ºC
Unité : °C
-9°C ~ -80°C Unité : ºC
0 -99 Unité : minute
Unité : seconde
Spécial : 16
-9°C ~ -80°C Unité : ºC
0/1/2---Normal/spécial 1/spécial 2)
1
3
0
45
-3
10
118 (indique 88, mais
cela signie 118 ºC)
40
0
Télécommande laire
Carte mère
Carte mère
Carte mère
Carte mère
Carte mère
Carte mère
Invariable
Invariable
Invariable
Invariable
Invariable
Invariable
Invariable
Carte mère
Carte mère
1 : Coupure alimentation électrique
2 : Température sélectionnée atteinte
3 : Fluxostat en panne
4 : Dégivrage en cours avant arrêt de l’appareil
5 : Préparation au dégivrage
6 : Arrêt dégivrage
7 : Changement de mode de fonctionnement
Utilisation du manomètre :
25
20
15
10
5
0
30
35
40
45
50
20
15
10
5
0
8 : Température de l’air évacué trop élevée avant
arrêt de l’appareil
9 : Interruption pressostat basse pression
10 : Interruption pressostat haute pression
11 : Résistance température de l’eau en panne
12 : Résistance température conduite en panne
13 : Résistance température ambiante en panne
25
30
35
40
45
50
Le manomètre est un type d’équipement à haute pression. Lorsque la pompe à chaleur est en marche, l’aiguille du manomètre indique la
pression du uide frigorigène, la valeur maximale de protection étant 42 kg/cm². Lorsque la pompe à chaleur est à l’arrêt, l’aiguille indique
la même valeur que la température ambiante (par ex. 28 ºC) et la pression atmosphérique correspondante (par ex. 18 kg/cm²).
Après une longue période d’inutilisation, vériez le manomètre avant de remettre la pompe à chaleur en marche. Si la température
indiquée par le manomètre est inférieure de plus de 2 ºC à la température ambiante, cela signie qu'une fuite de uide frigorigène s'est
produite et que vous devez faire appel à un technicien qualié dès que possible.
31 FRANÇAIS
Page 33
GARANTIE
POOLSTAR garantit au propriétaire d’origine les défauts matériels et de fabrication de la
POMPE A CHALEUR POUR PISCINE POOLEX pendant une période de deux (2) ans.
Le compresseur est garanti pendant cinq (5) ans
POMPES A CHALEUR POUR PISCINE POOLEX
L’échangeur à tube en TITANE est
Les autres composants du condenseur sont couverts par une période de garantie de deux
(2) ans
LA DATE D'ENTRÉE EN VIGUEUR DE LA GARANTIE est la date d’installation,LA GARANTIE NE
S’APPLIQUE PAS DANS LES CAS SUIVANTS :
A) Dysfonctionnement ou dommage dérivant d’une installation, d’une utilisation ou d’une
réparation non conforme aux consignes de sécurité.
B) Dysfonctionnement ou dommage dérivant d'un milieu chimique impropre de la piscine.
C) Dysfonctionnement ou dommage dérivant de conditions impropres à la destination
d’usage de l’appareil.
D) Dommage dérivant d’une négligence, d’un accident ou de cas de force majeure.
E) Dysfonctionnement ou dommage dérivant de l’utilisation d’accessoires non autorisés.
LES RÉPARATIONS PRISES EN CHARGES PENDANT LA PÉRIODE DE GARANTIE doivent être
approuvées AVANT leur réalisation et conées à un technicien agréé. La garantie est caduque en
cas de réparation de l’appareil par une personne non autorisée par la société POOLSTAR.
GARANTI À VIE
contre la corrosion chimique
LES PIÈCES GARANTIES seront remplacées ou réparées à discrétion de Poolstar. Les pièces
défectueuses doivent être retournées à POOLSTAR pendant la période de garantie pour être
prises en charge. La garantie ne couvre pas les frais de main d'oeuvre ou de remplacement non
autorisés. Les frais de remplacement directs ne comprennent pas le transport de pièces garanties.
NON
N° 04 91 51 15 16
SURTAXÉ
APPEL AU PRIX D’UN APPEL LOCAL
Distribution POOLSTAR FRANCE | www.poolstar.fr | 14 ZAC de le haute Bedoule 13240 Septèmes les Vallons
Page 34
Loading...
