pompe centrifughe monostadio
serie
informazioni tecniche
monostage centrifugal pumps
Le pompe della nuova serie TCH e le sue derivate sono il risultato dell’applicazione delle norme ISO 5199 classe II: queste norme prevedono l’introduzione di
nuovi e severi criteri costruttivi applicabili alle pompe dimensionate secondo le norme ISO 2858/DIN 24256 in modo da ottenere un prodotto ideale per gli
impieghi più gravosi, specialmente nell’industria petrolchimica, seguendo l’esempio delle norme API.
Queste pompe sono inoltre il risultato della continua ricerca e della lunga esperienza maturata in innumerevoli impieghi e campi di utilizzo ottenuta con la
precedente serie MCU-CH e, non ultimo, facendo tesoro del parere e dei suggerimenti degli utilizzatori.
Il risultato e’ un prodotto estremamente migliorato per quanto riguarda:
• Robustezza • Efficienza
• Affidabilità • Sicurezza
• Durata • Minori costi di esercizio
La costruzione prevede tre grandezze di supportazione opportunamente dimensionate del tipo “Back pull-out”, il corpo è del tipo a spirale con aspirazione
assiale, la girante è del tipo radiale supportata a sbalzo.
Tutta la nostra produzione è garantita dal sistema qualità certificato secondo le norme ISO 9001:2000.
• Pompaggio di liquidi puliti o leggermente torbidi, caldi,
surriscaldati, acidi e basici nell’industria chimica, petrolchimica,
TCH-TCT-TCA-TCD
farmaceutica, alimentare, cartaria, enologica, siderurgica, tessile,
ecc.
• Portate fino a 500 m
• Dimensioni esterne e prestazioni in accordo alle norme
ISO 2858/DIN 24256.
• Ampia scelta dei materiali di costruzione (dalla ghisa
all’Hastelloy).
• Elevato rendimento idraulico e valori di NPSH ridotti.
• Sistemi di tenuta a Baderna oppure con Tenuta Meccanica
singola o doppia (ISO 3069/UNI EN 12756) in ogni variante di
installazione secondo gli schemi API.
• Possibilità di riscaldare o raffreddare il corpo e la camera di
tenuta.
• La supportazione permette l’utilizzo di motori forma B5 fino a
30 kW tramite una apposita lanterna di accoppiamento
garantendo, oltre ad una semplicità di accoppiamento, un perfetto
allineamento anche dopo il trasporto.
• Dalle pompe della serie TCH sono derivate, utilizzando molti
componenti in comune, le serie TCT, TCA, TCD particolarmente
studiate per specifiche applicazioni di pompaggio.
3
/h e pressioni fino a 16 bar.
series
technical information
The new pumps series TCH and derived series of the same family, reflect the design guidelines given by ISO 5199 class II standards: these norms provide for
the introduction of new and severe manufacturing standards applicable to the pumps manufactured according to ISO 2858/DIN 24256 standards in order to
get an ideal product for the heaviest uses, especially in the petrochemical industry, following the example of API standards.
These pumps are also the results of Pompetravaini’s continuous research and development, of the extensive experience acquired over many years with the
previous series MCU-CH applied in numerous installations and fields. Finally we believe these pumps reflect the many suggestions and opinions received from
our vast clientele and users.
The TCH pump series is an extremely improved product for:
• Toughness • Efficiency
• Reliability • Safety
• Durability • Lower operating costs
The manufacturing program includes three bearing frame sizes of the “Back pull-out” type, the pump casing is of the spiral type with axial suction flange, the
impeller is of the radial type with overhang mounting.
All our production is guaranteed by certified quality system according to ISO 9001:2000 standards.
• Handling clean or slightly contaminated liquids, hot, superheated, acidic and caustic in
chemical industry, petrochemical, pharmaceutical, food, pulp and paper, environmental, steel,
textile, etc.
• Capacity up to 500 m
• Overall dimensions and performances are in accordance to standards ISO 2858/DIN 24256.
3
/h and heads to 16 bar.
• Materials of construction are numerous, from cast iron to
hastelloys.
• High hydraulic efficiencies and low NPSH requirements.
• Shaft sealing by packed stuffing box, single or double mechanical
seals (ISO 3069/UNI EN 12756) with every installation option
per API requirements.
• Pump casing and seal housing can be provided with heating or
cooling chambers, as needed.
• Units up to 30 kW size can be close coupled, with the addition
of a support lantern, to motors with B5 flange. This monoblock
design offers great alignment advantages, simplicity of assembly
and guarantee of perfect alignment even after transportation.
• From the TCH series have derived series TCT, TCA and TCD that are
designed for very specific pumping applications; all these series
utilise many common components.
Esecuzione
Construction
TCA /1X
Esecuzione
Construction
TCT /1X
Esecuzione
2
Construction
TCH /1X
Esecuzione
Construction
TCD
3
pompe centrifughe monostadio
serie
caratteristiche costruttive
monostage centrifugal pumps
Criteri costruttivi unificati secondo le norme
Technical specifications according to standards
ISO 5199
Sovraspessore di corrosione superiore a 3 mm
Corrosion allowance in excess of 3 mm
Albero ampiamente dimensionato per ridurre la
flessione (<50 μm) e le vibrazioni ed aumentare la
durata della tenuta meccanica
Oversized shaft minimises shaft deflections
(<50 μm) and vibrations thus improves the mechanical
seal life
Elevata distanza tra i cuscinetti per un valore di
L3/D4 ottimale
High bearing span with an optimum value of L3/D
Cuscinetti ampiamente dimensionati per sopportare
TCH-TCT-TCA-TCD
i carichi radiali ed assiali con durate superiori alle
25000 ore
Bearings are over sized to handle both radial and
axial loads with life expectancy over 25000 hours
of operation
series
Dimensioni e prestazioni unificate secondo le norme
Dimensions and performances according to standards
ISO 2858 - DIN 24256
Giranti e corpi pompa intercambiabili con le precedenti
versioni serie MCU-CH
Pump casings and impellers are interchangeable with the
previous pump series MCU-CH
Guarnizioni anti “Blow-out” tra coperchio corpo e corpo
pompa (asbestos free)
Gasket between pump casing and casing cover is anti
“Blow-out” and asbestos free
4
construction characteristics
Conformità alla Direttiva per Sicurezza Costruttiva
Conforming to the Directive by Constructional Safety
ATEX 94/9/CE
Collaudi secondo le norme
Performance test according to standards
ISO 9906
Vibrazioni secondo le norme
Vibration according to standards
ISO 10816-3
Equilibratura secondo le norme
Balancing according to standards
ISO 1940
Sistema qualità
Bloccaggio energico delle ralle dei cuscinetti di spinta
Positive bearing locking
Connessione filettata per il drenaggio delle eventuali
perdite
Threaded draining connection for possible leaks
Spia visiva per un immediato controllo del livello
dell’olio (su richiesta)
Sight glass for visual oil level control (optional)
Tappo magnetico per trattenere le impurità dell’olio
Magnetic plug to trap metallic impurities from the
oil
Anello di registro bloccato con grani
Wear ring is secured with set screws
Attacchi per la misurazione della temperatura e delle
vibrazioni (su richiesta)
Connections for temperature and vibration measuring
devices (optional)
4
Astina di livello con filtro
Oil dip stick with filter
Dimensioni delle tenute meccaniche secondo le norme
Mechanical seal dimensions according to standards
ISO 3069 - UNI EN 12756
Bussola di misure minime tali da montare tenute meccaniche di
minore costo e maggiore durata
Shaft sleeve has minimum diameter so that least expensive
mechanical seals and with greater durability can be installed
Flussaggio interno per una migliore lubrificazione della tenuta
meccanica
Internal seal flushing enhances mechanical seal lubrication
Notevole spazio a disposizione per l’installazione di sistemi
di tenuta
Ample space is available for installation of various sealing
systems
Supporto e coperchio corpo uniti per un più facile
smontaggio “Back pull-out”
Bearing frame and casing cover are a single part for
ease “Back pull-out” disassembly
Supporto con ampio contenitore d’olio per la
lubrificazione ad immersione dei cuscinetti
Bearing frame with large oil capacity for the
lubrication of the submersed bearings
Ampia camera conica aperta con nervature
rompiflusso
Wide conical and open seal housing has flow
breaking ribs
Anello paraolio con doppio labbro per maggiore
protezione di tenuta olio dall’interno e polveri
dall’esterno
Oil seal ring with dual lip seals the oil from the inside
and dust from the external environment
Quality assurance
ISO 9001:2000
5
codici, materiali e limiti
serie
campi di scelta - girante chiusa
models, materials and limitations
ESEMPIO CODICE IDENTIFICAZIONE POMPA / EXAMPLE FOR MODEL DESIGNATION
T C H 32 - 160 A / 1X - C / A3 - M / U2 - Z ...
costruzione POMPETRAVAINI
construction
pompe centrifughe monostadio
monostage centrifugal pumps
serie (tipo di girante)
series (impeller type)
Ø bocca premente (mm)
discharge flange size (mm)
diametro nominale della girante
nominal diameter of impeller
modifica progetto idraulico
TCH-TCT-TCA-TCD
modification of hydraulic project
MATERIALI DI COSTRUZIONE STANDARD / STANDARD MATERIALS OF CONSTRUCTION
series
performance fields - closed impeller
esecuzioni speciali
special construction
costruzione monoblocco con lanterna
close-coupled construction with lantern
(su richiesta / on request)
materiali di costruzione (vedere tabella)
materials of construction (see table)
tipo di tenuta sull’albero (vedere pag.10)
type of shaft seal (see page 10)
numero di progetto costruttivo
costructive project number
VDMA
102
161
210
230
330
524
Per le pompe serie TCT e TCA la girante VDMA 230 è in materiale Acciaio inox AISI 316 anche nelle costruzioni GS e F.
For pumps series TCT and TCA the material of impeller VDMA 230 is AISI 316 Stainless steel for GS and F constructions.
Descrizione
Description
Corpo pompa
Pump casing
Piastre di usura
Wear plates
Coperchio corpo
Casing cover
Albero
Shaft
Girante
Impeller
Supporto
Bearing housing
Bussola albero
Shaft sleeve
MATERIALI SPECIALI SU RICHIESTA - Tabella indicativa: per informazioni più dettagliate consultare il ns. Ufficio Commerciale.
SPECIAL MATERIALS AVAILABLE UPON REQUEST - Indicative table: for further information pls consult our Sales Office.
GS RA A3 HC DU
Ghisa sferoidale
Ductile iron
-
Ghisa sferoidale
Ductile iron
Ghisa
Cast iron
Acciaio inox AISI 316 / AISI 316 Stainless steel
Ghisa
Cast iron
ASTM - CF8M
Acciaio inox AISI 316
AISI 316 Stainless
steel
ASTM - CF8M
LIMITI DI PRESSIONE E TEMPERATURA / PRESSURE AND TEMPERATURE LIMITATIONS
ASTM-CN7M135
Hastelloy C
Incoloy 825
ASTM-CN7M
Hastelloy C Incoloy 825
Attualmente non disponibili/Actually not available
16
12
8
6
4
-40
0
40
80
120
160
200
240
˚C
280
Limiti validi per le esecuzioni A3, HC,
DU.
Per l’esecuzione GS e RA il limite di
temperatura minimo è -20˚C.
I valori non sono validi per il pompaggio
di acqua surriscaldata e liquidi simili.
Limitations valid for constructions A3,
HC, DU.
For GS and RA constructions the
minimum temperature limit is -20˚C.
Values not valid for pumping of
overheated water and similar liquids.
7
Dati indicativi riferiti ad acqua a temperatura ambiente. Per le curve di funzionamento specifiche contattare la Pompetravaini.
Not binding data refers to water ar room temperature. For specific performance curves contact Pompetravaini.

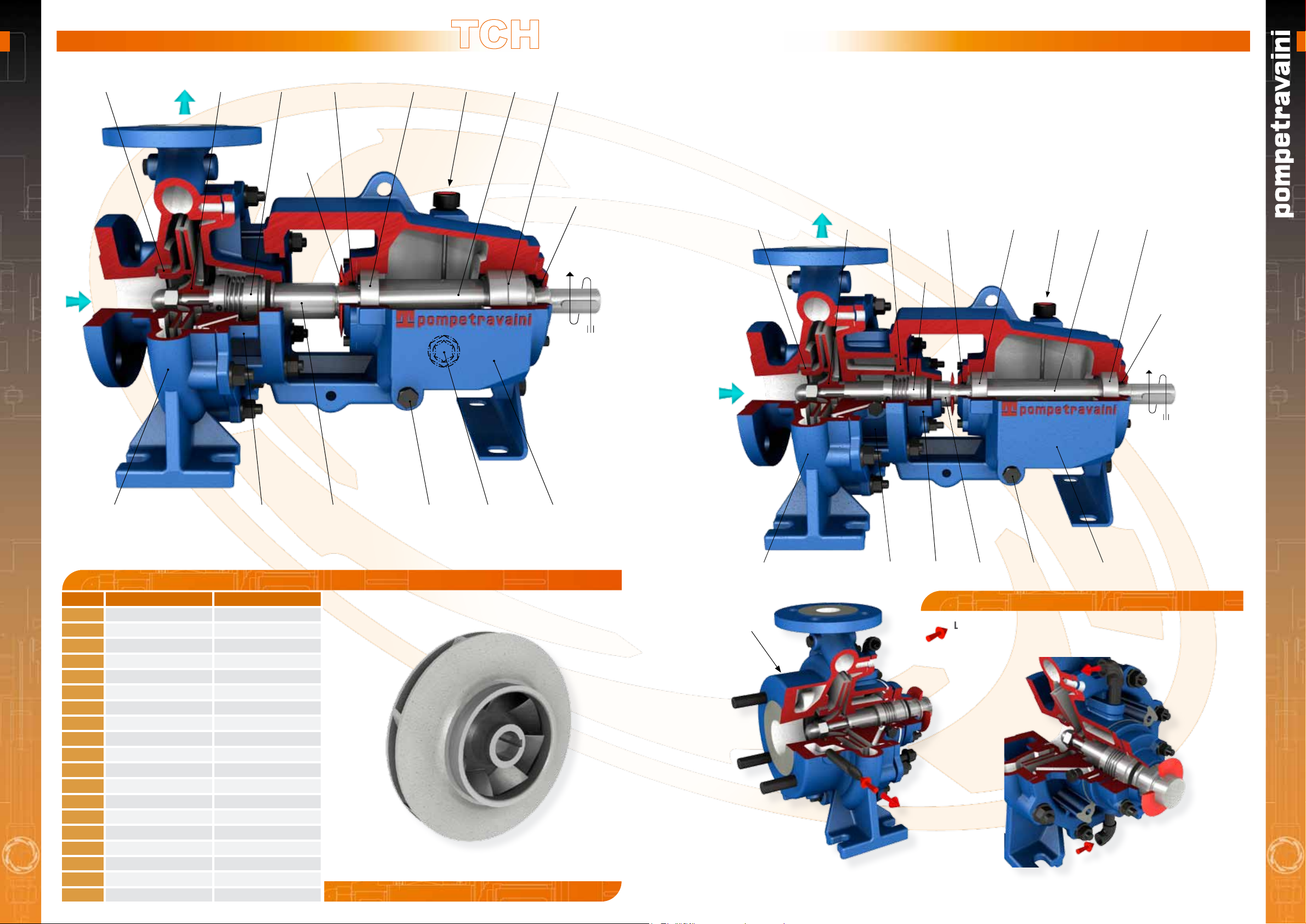

disegni tipici in sezione
serie
disegni tipici in sezione e varianti
typical cross section
502 230 433.2
TCH-TCT-TCA-TCD
507
421
series
323 643 210 320
421.1
typical cross section and variants
Dove non sono richieste particolari o gravose esigenze di utilizzo, è possibile montare una supportazione con due cuscinetti a sfere e un albero di dimensioni
ridotte comunque tali da garantire una elevata affidabilità e robustezza. Tale supportazione è equivalente ed intercambiabile con la precedente serie MCU-CH
beneficiando comunque di tutte le migliorie introdotte sulla serie TCH ad un minor costo iniziale (disponibile solo per gruppi 1 e 2).
La figura sottostante rappresenta l’esecuzione tipica con tenuta meccanica semplice e camera cilindrica (costruzione .../1-R).
For lighter duty applications it is possible to have the pump with two ball bearings and smaller shaft diameter that nevertheless, still guarantees reliability
and toughness.
This type of rotor support (shaft and bearings) is equal and interchangeable with the previous series MCU-CH and the pump has all the benefits from the TCH
series with a lower initial cost (available for group 1 and 2 only).

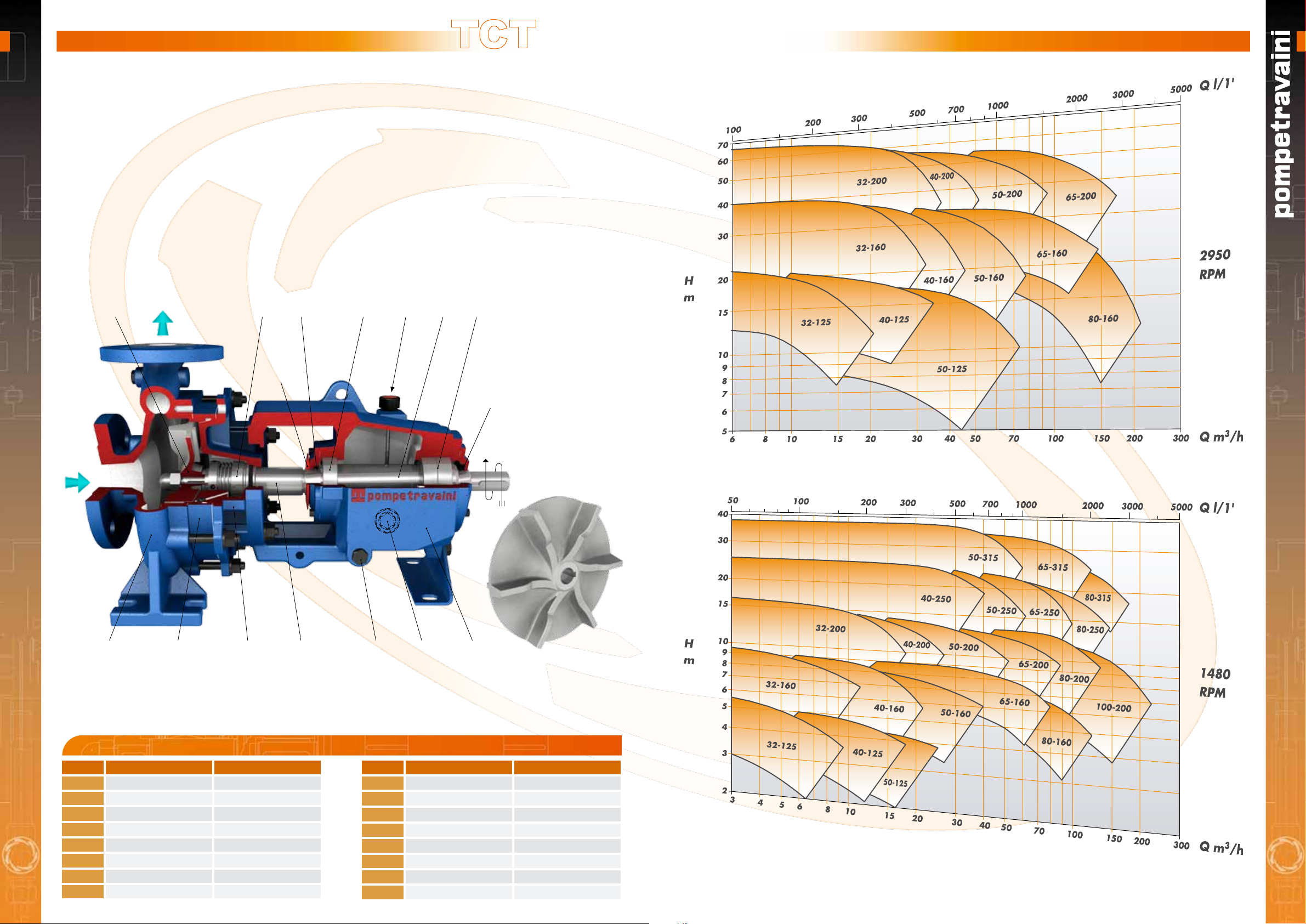

The figure below is the typical pump with single mechanical seal and cylindrical chamber (design…/1-R).
421502 230 165
433.2
320 643 210 320
421
102 161 524
Esecuzione con supportazione secondo le norme ISO 5199 e camera tenuta meccanica conica (costruzione .../1X-C = standard per gruppo 3)
Construction with bearing designed to ISO 5199 standards and with conical mechanical seal chamber (design .../1X-C = standard for group 3)
NOMENCLATURA / COMPONENTS
VDMA DENOMINAZIONE
102 Corpo pompa
161 Coperchio corpo
165 Coperchio raffreddamento
210 Albero
230 Girante
320 Cuscinetto a sfere
323 Cuscinetto a rulli
330 Supporto
421 Anello di tenuta radiale
421.1 Anello di tenuta radiale
433.2 Tenuta meccanica
471 Coperchio tenuta meccanica
502 Anello di usura
507 Anello paraspruzzi
524 Bussola di protezione
8
639 Indicatore di livello (optional)
643 Tappo di riempimento olio
680 Camera di raffreddamento
903.4 Tappo di scarico olio
DESIGNATION
Pump casing
Casing cover
Cooling cover
Shaft
Impeller
Ball bearing
Roller bearing
Bearing housing
Radial shaft seal
Radial shaft seal
Mechanical seal
Mechanical seal cover
Wear ring
Thrower
Shaft sleeve
Sight gauge (optional)
Oil filling plug
Cooling chamber
Oil drain plug
Girante chiusa tipica / Typical closed impeller
330903.4 639
102 161 524 330903.4
471
Variante Costruttiva / Construction Variant
680
Esecuzione con corpo pompa e camera tenuta meccanica riscaldati o raffreddati (costruzione .../1X-R/.../T-U2)
Construction with heated or cooled pump casing and mechanical seal chamber (design .../1X-R/.../T-U2)
Liquido di raffreddamento o riscaldamento
Cooling or heating liquid
9
schemi tipici di tenuta sull’albero
serie
schemi tipici di flussaggio delle tenute
typical shaft seal plans
Le pompe della serie TCH e le sue derivate possono montare qualsiasi tipo di tenuta meccanica unificata secondo le norme ISO 3069/UNI EN 12756, sia
nell’esecuzione semplice che in quella doppia, in tandem o contrapposta, seguendo gli schemi di flussaggio secondo le norme API. L’ampio spazio disponibile nella
supportazione e la versatilità del progetto permettono comunque di potere utilizzare, a seconda delle esigenze impiantistiche, anche delle tenute meccaniche
non unificate o, ad esempio, a cartuccia.
TCH pump series and derived series can be fitted with any type of mechanical seal that is unified to the ISO 3069/UNI EN 12756 standards. Single mechanical
seals, double mechanical seals in tandem or back to back arrangements can be fitted with flushing systems to API standards. The pump bearing frame offers
versatility and plenty of space to also allow fitting special types of mechanical seals that may not have unified dimensions, i.e.: cartridge type seals.
Versione /C
/C Construction
PLAN 01
series
Versione /CD
/CD Construction
PLAN 53-54
TCH-TCT-TCA-TCD
Tenuta meccanica semplice flussata
Versione /R
/R Construction
PLAN 01
dall’interno con camera conica
Single mechanical seal with conical
chamber internal flushed
Versione /RR
/RR Construction
PLAN 54
Tenuta meccanica a cartuccia con
camera conica
Mechanical cartridge seal conical
chamber internal flushed
PLAN 01 PLAN 02 PLAN 11
Circolazione interna dalla mandata della
pompa.
Internal circulation from pump discharge to
seal.
PLAN 21 PLAN 31
Circolazione dal corpo pompa attraverso un
orifizio ed uno scambiatore di calore.
Circulation from pump casing thru orifice and
heat exchanger to seal.
Camera tenuta “dead-end” senza circolazione
di fluido, camicia di raffreddamento, bussola di
strozzamento e connessioni tappate per eventuale
circolazione.
Dead-end seal box without circulation of fluid,
cooling chamber, throat bushing and plugged
connections for eventual circulation.
PLAN 01÷21
Circolazione di fluido pulito.
Clean pumpage.
PLAN 31÷62
Circolazione di fluido sporco o speciale.
Dirty or special pumpage.
typical seal flushing plans
Circolazione dal corpo pompa attraverso un
orifizio.
Circulation from pump casing thru orifice to
seal.
Circolazione dal corpo pompa attraverso un
ciclone separatore.
Circulation from pump casing thru cyclone
separator.
10
Tenuta meccanica doppia
contrapposta flussata dall’esterno
Double back to back mechanical
seal external flushed
Versione /R2
/R2 Construction
Tenuta meccanica semplice flussata
dall’interno con camera cilindrica
Single mechanical seal with
cylindrical chamber internal flushed
Versione /B
/B Construction
PLAN 52
Tenuta a baderna flussata
Tenuta meccanica doppia in serie
flussata dall’esterno
Double tandem mechanical seal
external flushed
Liquido di flussaggio dall’interno / Internal flushing liquid Liquido di flussaggio dall’esterno / External flushing liquid
dall’esterno
External flushed packing seal
PLAN 32 PLAN 52 PLAN 53
Iniezione dall’esterno sulla tenuta di un fluido
freddo e pulito.
Injection to seal from external source of cool
and clean fluid.
PLAN 54 PLAN 61 PLAN 62
Circolazione di un fluido pulito da un sistema
esterno. Tenuta meccanica doppia contrapposta.
Circulation of clean fluid from an external
system. Double back to back mechanical seal.
Oltre ai flussaggi illustrati sono possibili varianti ed applicazioni diverse adatte a soddifare esigenze particolari.
Besides the showed flushings are possible different variants and appliances suitable to satisfy particular demands.
Serbatoio esterno di fluido non pressurizzato.
Circolazione naturale a termosifone o forzata
secondo i casi. E’ richiesta la tenuta meccanica
doppia in serie.
External reservoir of non pressurized fluid.
Thermosyphon or forced circulation. It is required
double tandem mechanical seal.
Connessioni tappate per eventuale Quench
posteriore con fluido esterno.
Plugged connections for eventual rear Quench with
external fluid.
Serbatoio esterno di fluido pressurizzato.
Circolazione naturale a termosifone o forzata
secondo i casi. E’ richiesta la tenuta meccanica
doppia contrapposta.
External reservoir of pressurized fluid.
Thermosyphon or forced circulation. It is required
double back to back mechanical seal.
Quench posteriore con un fluido esterno.
Rear quench with external fluid.
11

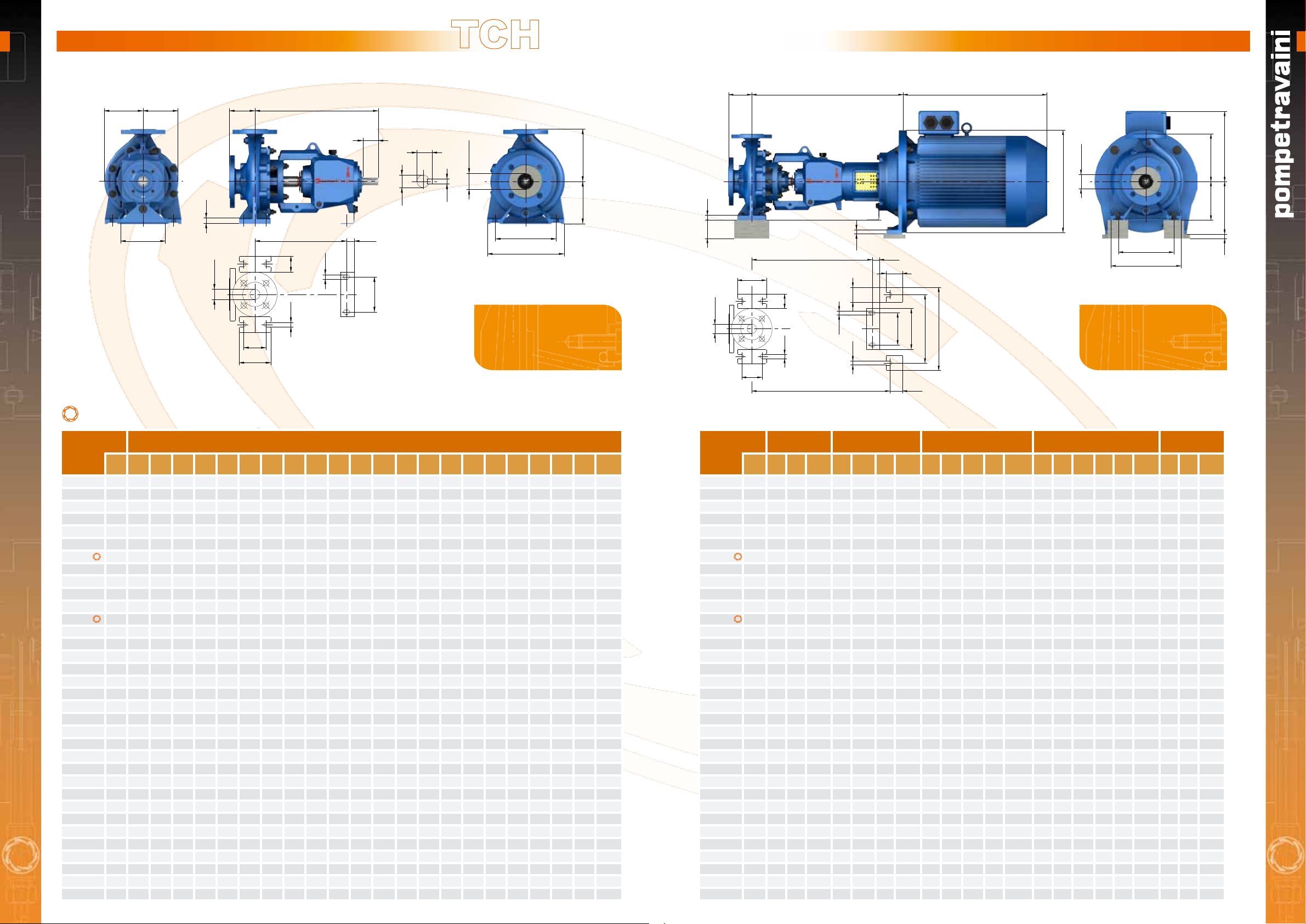

dimensioni d’ingombro
serie
dimensioni d’ingombro
overall dimensions
TCH-TCT-TCA-TCD
Disegno schematico. Dimensioni in mm con tolleranze secondo EN 735-1995. Pesi indicativi in Kg, riferiti a pompe in ghisa escluso motore, non impegnativi.
Schematic drawing. Dimensions in mm with tolerances to EN 735-1995 standards. Weights in Kgs, referred to pumps in cast iron without motor, not certified.
Attualmente non disponibili/Actually not available
Versione ad ASSE NUDO
Unificata secondo ISO 2858
e2e1
c
a f
DNm
m2
m1
series
BARESHAFT construction
According to ISO 2858 standards
l
t
d1
w
b
s1
14
w2140
110
DNa
u
n2
n1
h2h1
c
h3
DNm
Versione MONOBLOCCO (TCH /M)
a
m1
b
p
G1
(1)
15
50
w2
55
dimensioni flange secondo
flanges dimensions according to
UNI 2223-2229 PN16
(vedere pag. 15 - see page 15)
14
s1
m2
(h3-h4) spessori per allineamento motore-pompa esclusi da fornitura. (h3-h4) raising pads motor-pump alignment are not supplied by Pompetravaini.
14
G2
140
230
110
280
42
CLOSE-COUPLED construction (TCH /M)
M
(1) Dimensioni in funzione della marca del motore installato.
(1) Not certified dimensions according to installed motor manufacture.
overall dimensions
DNa
n2
n1
dimensioni flange secondo
flanges dimensions according to
UNI 2223-2229 PN16
(vedere pag. 15 - see page 15)
h2h1
H (1)
h4
12
POMPA TIPO
Pump type
gr. DNa DNm a f h1 h2 b c m1 m2 n1 n2 s1 w w2 d1 l t u e1 e2
25-125 1 40 25 80 385 112 140 50 15 100 70 190 140 14 285 25 24 50 27 8 95 90 32
25-160 1 40 25 80 385 132 160 50 16 100 70 240 190 14 285 25 24 50 27 8 110 108 36
25-200 1 40 25 80 385 160 180 50 16 100 70 240 190 14 285 25 24 50 27 8 133 128 40
32-125 1 50 32 80 385 112 140 50 15 100 70 190 140 14 285 25 24 50 27 8 105 91 35
32-160 1 50 32 80 385 132 160 50 16 100 70 240 190 14 285 25 24 50 27 8 125 110 38
32-200 1 50 32 80 385 160 180 50 16 100 70 240 190 14 285 25 24 50 27 8 140 130 44
32-250 2 50 32 100 500 180 225 65 18 125 95 320 250 14 370 25 32 80 35 10 166 162 80
40-125 1 65 40 80 385 112 140 50 15 100 70 210 160 14 285 25 24 50 27 8 115 100 36
40-160 1 65 40 80 385 132 160 50 16 100 70 240 190 14 285 25 24 50 27 8 130 115 40
40-200 1 65 40 100 385 160 180 50 16 100 70 265 212 14 285 25 24 50 27 8 146 135 46
40-250 2 65 40 100 500 180 225 65 18 125 95 320 250 14 370 25 32 80 35 10 176 163 82
40-315 2 65 40 125 500 200 250 65 18 125 95 345 280 14 370 25 32 80 35 10 205 200 86
50-125 1 80 50 100 385 132 160 50 16 100 70 240 190 14 285 25 24 50 27 8 130 110 40
50-160 1 80 50 100 385 160 180 50 16 100 70 265 212 14 285 25 24 50 27 8 147 125 45
50-200 1 80 50 100 385 160 200 50 16 100 70 265 212 14 285 25 24 50 27 8 161 146 47
50-250 2 80 50 125 500 180 225 65 18 125 95
50-315 2 80 50 125 500 225 280 65 18 125 95 345 280 14 370 25 32 80 35 10 210 197 82
65-125 1 100 65 100 385 160 180 65 16 125 95 280 212 14 285 25 24 50 27 8 145 117 70
65-160 2 100 65 100 500 160 200 65 16 125 95 280 212 14 370 25 32 80 35 10 160 130 73
65-200 2 100 65 100 500 180 225 65 18 125 95 320 250 14 370 25 32 80 35 10 174 152 80
65-250 2 100 65 125 500 200 250 80 20 160 120 360 280 18 370 25 32 80 35 10 195 175 85
65-315 3 100 65 125 530 225 280 80 20 160 120 400 315 18 370 35 42 110 45 12 226 209 141
80-160 2 125 80 125 500 180 225 65 16 125 95 320 250 14 370 35 32 80 35 10 186 142 78
80-200 2 125 80 125 500 180 250 65 18 125 95 345 280 14 370 35 32 80 35 10 188 158 93
80-250 2 125 80 125 500 225 280 80 20 160 120 400 315 18 370 35 32 80 35 10 225 185 108
80-315 3 125 80 125 530 250 315 80 20 160 120 400 315 18 370 35 42 110 45 12 232 210 142
100-200 2 125 100 125 500 200 280 80 20 160 120 360 280 18 370 35 32 80 35 10 211 170 99
100-250 3 125 100 140 530 225 280 80 20 160 120 400 315 18 370 35 42 110 45 12 215 183 135
100-315 3 125 100 140 530 250 315 80 20 160 120 400 315 18 370 35 42 110 45 12 250 225 157
100-400 3 NS 125 100 140 530 280 355 80 22 200 150 500 400 22 370 35 42 110 45 12 288 265 205
125-250 3 150 125 140 530 250 355 80 20 160 120 400 315 18 370 35 42 110 45 12 245 200 147
125-315 3 150 125 140 530 280 355 100 22 200 150 500 400 22 370 35 42 110 45 12 270 230 183
125-400 3 NS 150 125
150-250 3 200 150 160 530 280 375 100 22 200 150 500 400 22 370 35 42 110 45 12 300 240 182
dimensioni costruttive ASSE NUDO
320 250 14 370 25 32 80 35 10 183 169 85
140 530 315 400 100 22 200 150 500 400 22 370 35 42 110 45 12 306 275 215
BARESHAFT construction dimensions
peso
weight
Per le caratteristiche costruttive delle pompe gr. 3 NS vedere il catalogo MCU-CH. For technical specifications of gr. 3 NS pumps see MCU-CH catalog. Per le caratteristiche costruttive delle pompe gr. 3 NS vedere il catalogo MCU-CH. For technical specifications of gr. 3 NS pumps see MCU-CH catalog.
POMPA TIPO
Pump type
25-125 1 446 410 38 471 410 20 42 476 410 48 45 180 68 - 516 477 51
25-160 1 446 410 42 471 410 - 46 476 410 28 49 180 48 - 516 477 55
25-200 1 446 410 46 471 410 - 50 476 410 - 53 180 20 - 516 477 59
32-125 1 446 410 41 471 410 20 45 476 410 48 48 180 68 - 516 477 54
32-160 1 446 410 44 471 410 - 48 476 410 28 51 180 48 - 516 477 57
32-200 1 446 410 50 471 410 - 54 476 410 - 57 180 20 - 516 477 63
32-250 2 580 540 - 90 601 562 - 93 200 20 - 630 585 103
40-125 1 446 410 40 471 410 20 44 476 410 48 47 180 68 - 516 477 55
40-160 1 446 410 46 471 410 - 50 476 410 28 53 180 48 - 516 477 59
40-200 1 446 410 52 471 410 - 56 476 410 - 61 180 20 - 516 477 75
40-250 2 580 540 - 92 601 562 - 95 200 20 - 630 585 105
40-315 2 580 540 - 96 601 562 - 99 200 - - 630 585 109
50-125 1 446 410 46 471 410 - 50 476 410 28 53 180 48 - 516 477 59
50-160 1 446 410 51 471 410 - 55 476 410 - 58 180 20 - 516 477 64
50-200 1 446 410 53 471 410 - 57 476 410 - 60 180 20 - 516 477 66
50-250 2 580 540 - 95 601 562 - 98 200 20 - 630 585 108
50-315 2 580 540 - 92 601 562 - 95 200 - 25 630 585 105
65-125 1 471 410 - 80 476 410 - 83 180 20 - 516 477 89
65-160 2 580 540 - 83 601 562 - 86 200 40 - 630 585 96
65-200 2 580 540 - 90 601 562 - 93 200 20 - 630 585 103
65-250 2 580 540 - 95 601 562 - 98 200 - - 630 585 108
65-315 3 596 370 - 154 617 573 - 157 - - - 646 573 174 649 573 180
80-160 2 580 540 - 88 601 562 - 91 200 20 - 630 585 101
80-200 2 580 540 - 103 601 562 - 106 200 20 - 630 585 116
80-250 2 580 540 - 118 601 562 - 121 200 - 25 630 585 131
80-315 3 596 370 - 155 617 573 - 158 - - - 646 573 175 649 573 181
100-200 2 580 540 - 109 601 562 - 112 200 - - 630 585 122
100-250 3 596 370 - 149 617 573 - 151 - - - 646 573 168 649 573 175
100-315 3 596 370 - 174 617 573 - 177 - - - 646 573 194 649 573 200
100-400 3 NS
125-250 3 596 370 - 161 617 573 - 163 - - - 646 573 180 649 573 187
125-315 3 596 370 - 199 617 573 - 202 - - - 646 573 219 649 573 225
125-400 3 NS
150-250 3 596 370 - 196 617 573 - 198 - - - 646 573 215 650 574 222
motore
motor
gr. p G1
80-90
peso
weight
motore
motor
p G1 h3
100-112
weight
motore
peso
p G1 G2 h3
motor
132
motore
motor
peso
H h3 h4 p G2
weight
160-180
peso
weight
motore
motor
p G2
200
peso
weight
13
dimensioni d’ingombro
serie
dimensioni d’ingombro
14
overall dimensions
TCH-TCT-TCA-TCD
Disegno schematico. Dimensioni in mm con tolleranze secondo EN 735-1995. Pesi indicativi in Kg, riferiti a pompe in ghisa escluso motore, non impegnativi.
Schematic drawing. Dimensions in mm with tolerances to EN 735-1995 standards. Weights in Kgs, referred to pumps in cast iron without motor, not certified.
Attualmente non disponibili/Actually not available
POMPA TIPO
Pump type
gr. DNa DNm a f h2 A N˚ H
25-125 1 40 25 80 385 140 60 C01 202 65 C01 202 64,5 C01 202 63,5 C01 202 62 C03 222 80
25-160 1 40 25 80 385 160 60 C01 222 69 C01 222 68,5 C01 222 69 C01 222 68,5 C03 222 81
25-200 1 40 25 80 385 180 60 C01 250 73 C01 250 72,5 C01 250 73 C01 250 70 C03 250 85
32-125 1 50 32 80 385 140 60 C01 202 68 C01 202 67,5 C01 202 66,5 C01 202 65 C03 222 83
32-160 1 50 32 80 385 160 60 C01 222 71 C01 222 70,5 C01 222 71 C01 222 70,5 C03 222 83
32-200 1 50 32 80 385 180 60 C01 250 75,5 C01 250 77 C01 250 76 C01 250 77 C03 250 93 C03 250 89
32-250 2 50 32 100 500 225 75 C03 270 127 C03 270 127 C03 270 128 C03 270 128 C05 270 132
40-125 1 65 40 80 385 140 60 C01 202 69 C01 202 68,5 C01 202 67,5 C01 202 66 C03 222 84 C03 250 84
40-160 1 65 40 80 385 160 60 C01 222 73 C01 222 72,5 C01 222 73 C01 222 72,5 C03 222 87 C03 250 90
40-200 1 65 40 100 385 180 60 C01 250 78 C01 250 79 C01 250 79 C01 250 79 C03 250 95 C03 250 91
40-250 2 65 40 100 500 225 75 C03 270 129 C03 270 129 C03 270 130 C03 270 130 C05 270 134
40-315 2 65 40 125 500 250 75 C03 290 133 C03 290 133 C03 290 134 C03 290 134 C05 290 138
50-125 1 80 50 100 385 160 60 C01 222 73 C01 222 72,5 C01 222 73 C01 222 72,5 C03 222 87 C03 250 90
50-160 1 80 50 100 385 180 60 C01 250 77 C01 250 78 C01 250 78 C01 250 78 C03 250 94 C03 250 90
50-200 1 80 50 100 385 200 60 C01 250 79 C01 250 80 C01 250 80
50-250 2 80 50 125 500 225 75 C03 270 131 C03 270 133 C03 270 133 C05 270 139
50-315 2 80 50 125 500 280 75 C03 315 132 C03 315 131 C03 315 130 C05 315 138
65-125 1 100 65 100 385 180 75 C03 250 117 C03 250 117 C03 250 117 C03 250 118 C03 250 115 C03 250 115
65-160 2 100 65 100 500 200 75 C03 250 120 C03 250 121 C03 250 121 C03 250 122 C05 250 121
65-200 2 100 65 100 500 225 75 C03 270 135 C03 270 136 C03 270 136 C05 270 142
65-250 2 100 65 125 500 250 90 C05 290 139 C05 290 139 C05 290 140 C05 290 141
65-315 3 100 65 125 530 280 90 C05 315 205 C05 315 200
80-160 2 125 80 125 500 225 75 C03 270 129 C03 270 125 C03 270 122 C05 270 133
80-200 2 125 80 125 500 250 75 C03 270 141 C03 270 140 C03 270 140 C05 270 148
80-250 2 125 80 125 500 280 90 C05 315 163 C05 315 162
80-315 3 125 80 125 530 315 90 C05 340 210 C05 340 210
100-200 2 125 100 125 500 280 90 C05 290 165 C05 290 164 C05 290 164 C05 290 163
100-250 3 125 100 140 530 280 90 C05 315 200 C05 315 195
100-315 3 125 100 140 530 315 90 C05 340 225 C05 340 225
100-400 3 NS 125 100 140 530 355 110 C13 413 332 C13 413 331
125-250 3 150 125 140 530 355 90 C05 340 215 C05 340 215
125-315 3 150 125 140 530 355 110 C13 413 340
125-400 3 NS 150 125 140 530 400 110 C13 448 342
150-250 3 200 150 160 530 375 110 C13 413 340
Per le caratteristiche costruttive delle pompe gr. 3 NS vedere il catalogo MCU-CH. For technical specifications of gr. 3 NS pumps see MCU-CH catalog.
Versione ACCOPPIATA (BASE-GIUNTO)
a f
A
F FE
B
dimensioni -
dimensions
series
COUPLED construction (BASEPLATE-COUPLING)
(1)
coprigiunto secondo norme
coupling guard according to
ØS
G 1/2
80 90S/90L 100L 112M 132S/132M 160M/160L
peso
weight
N˚ H
peso
weight
EN 294
DNa
(1)
drenaggio basamento (optional)
baseplate drain (optional)
(1) Dimensioni in funzione della marca del motore installato.
(1) Not certified dimensions according to installed motor manufacture.
MOTORE ELETTRICO - ELECTRIC MOTOR
N˚ H
peso
N˚ H
weight
C01 250 80 C03 250 96 C03 250 92
G
C
L
peso
weight
DNm
N˚ H
peso
weight
h2H
N˚ H
peso
weight
motori elettrici / electric motors
Grandezza
Frame size
IEC
80 0.55 - 0.75 0.7 - 1 0.75 - 1.1 1 - 1.5
90S 0.75 1 1.1 1.5 1.5 2
90L 1.1 1.5 1.5 2 2.2 3
100L 1.5 2
112M 2.2 3 4 5.5 4 5.5
132S 3 4 5.5 7.5 5.5 - 7.5 7.5 - 10
132M 4 - 5.5 5.5 - 7.5 7.5 10 - 160M 7.5 10 11 15 11 - 15 15 - 20
160L 11 15 15 20 18.5 25
180M - - 18.5 25 22 30
180L 15 20 22 30 - -
200L 18.5 - 22 25 - 30 30 40 30 - 37 40 - 50
225S - - 37 50 - 225M 30 40 45 60 45 60
250M 37 50 55 75 55 75
280S 45 60 75 100 75 100
280M 55 75 90 125 90 125
315S 75 100 110 150 110 150
315M 90 125 132 180 132 180
180M/180L 200L 225S/225M 250M 280S/280M 315S/315M
N˚ H
C05 270 130
C05 270 97
C05 270 131
C05 290 136 C11 330 176
C05 270 96
C05 270 98 C11 330 137
C05 270 136 C11 330 138 C11 355 140 C13 383 171 C13 413 175
C05 315 138 C11 355 176 C11 355 172 C13 383 206 C13 413 208
C05 270 127 C11 330 198
C05 270 139 C11 330 173 C11 355 173 C13 383 203 C13 413 204
C05 290 138 C11 330 177 C11 355 180 C13 383 211 C13 413 214
C05 315 200 C11 355 230 C11 355 230 C13 383 295 C13 413 295 C13 448 315
C05 270 130 C11 330 173 C11 355 175 C13 383 203
C05 270 147 C11 330 188 C11 355 190 C13 383 218 C13 413 220
C05 315 162 C11 355 203 C11 355 201 C13 383 233 C13 413 235
C05 340 200 C11 380 230 C11 380 235 C13 383 290 C13 413 310 C13 448 310
C05 290 163 C11 330 204 C11 355 202 C13 383 234 C13 413 236
C05 315 195 C11 355 225 C11 355 225 C13 383 290 C13 413 290 C13 448 310
C05 340 215 C11 380 245 C11 380 250 C13 383 305 C13 413 325 C13 448 325
C13 413 331 C13 413 330 C13 413 330 C13 413 329 C13 413 328
C05 340 205 C11 380 235 C11 380 240 C13 383 300 C13 413 315 C13 448 315
C13 413 340 C13 413 335 C13 413 340 C13 413 350 C13 413 335 C13 448 350
C13 448 340 C13 448 340 C13 448 340 C13 448 339 C13 448 338
C13 413 340 C13 413 335 C13 413 340 C13 413 350 C13 413 335
Giri/min
RPM 960
kW HP kW HP kW HP
peso
weight
N˚ H
peso
weight
Giri/min
RPM 1450
2.2 3
3 4
MOTORE ELETTRICO - ELECTRIC MOTOR
N˚ H
peso
weight
N˚ H
3 4
peso
weight
Giri/min
RPM 2900
N˚ H
peso
weight
dimensioni BASAMENTO / BASE PLATES dimensions
N˚ B C E F L G ØS
C01 800 320 500 150 380 280 16 4
C03 1000 385 600 200 445 345 16 4
C05 1200 420 800 200 480 380 16 4
C11 1350 500 950 200 570 452 18 4
C13 1650 640 1050 300 710 592 18 4
N˚° H
peso
weight
overall dimensions
flange / flanges
DNa - DNm D K P
25 115 85 14 4
32 140 100 18 4
40 150 110 18 4
50 165 125 18 4
65 185 145 18 4
80 200 160 18 8
100 220 180 18 8
125 250 210 18 8
150 285 240 22 8
200 340 295 22 12
P
DN
D
dimensioni flange secondo
flanges dimensions according to
UNI 2223-2229 PN16
bulloni di fondazione/ foundation bolts
dimensioni - dimensions
d v z
M14 280 50
M16 350 60
M20 400 80
d
Z
N˚ fori
holes
N˚ fori
holes
K
V
15
pompe centrifughe monostadio
serie
campi di scelta - girante aperta
monostage centrifugal pumps
Le pompe della serie TCT sono principalmente studiate per il pompaggio di liquidi contenenti solidi o filamenti in sospensione, fanghi e liquidi viscosi, evitando
intasamenti.
La girante è del tipo a vortice arretrato ed il liquido viene pompato tramite il momento vorticoso impressogli dalla girante stessa senza venirne direttamente
a contatto.
La costruzione prevede l’utilizzo dei corpi, dei coperchi corpo e delle supportazioni della serie TCH e di tutte le sue varianti, mantenendo le stesse elevate
caratteristiche ed usufruendo così della possibilità di gestire un ridotto numero di componenti di ricambio.
Le dimensioni non sono unificate secondo le norme ISO 2858/DIN 24256 solo per quanto riguarda la lunghezza totale, che risulta maggiore; sono comunque
unificate tutte le altre misure principali.
Portate fino a 250 m3/h e prevalenze fino a 7 bar.
TCT pump series are capable of handling without clogging liquids with suspended solids or filaments, as well as muddy and viscous liquids.
The impeller is of the internal vortex type. The liquid is handled by means of the vortex motion created by the impeller that do not come in direct contact with
the pumped liquid.
The construction utilises the pump casing, casing cover and bearing frame from the series TCH and derived series. The highly efficient characteristics are
therefore retained, with the added bonus of reduced number of spare parts to be stocked.
Dimensions are unified to ISO 2858/DIN 24256 except for the overall length that is greater.
Capacity up to 250 m3/h and heads to 7 bar.
TCH-TCT-TCA-TCD
421230 433.2
323 643 210 320
series
performance fields - open impeller
507
102 161 524 330903.4 639
Construction with bearing designed to ISO 5199 standards and with conical mechanical seal chamber (design …/1X-C)
110
Esecuzione con supportazione secondo le norme ISO 5199 e camera tenuta meccanica conica (costruzione .../1X-C).
421.1
16
Per le dimensioni d’ingombro contattare la Pompetravaini. For overall dimensions contact Pompetravaini.
VDMA DENOMINAZIONE
102 Corpo pompa
110 Distanziale
161 Coperchio corpo
210 Albero
230 Girante
320 Cuscinetto a sfere
323 Cuscinetto a rulli
330 Supporto
DESIGNATION
Pump casing
Spacer
Casing cover
Shaft
Impeller
Ball bearing
Roller bearing
Bearing housing
NOMENCLATURA / COMPONENTS
VDMA DENOMINAZIONE
421 Anello di tenuta radiale
421.1 Anello di tenuta radiale
433.2 Tenuta meccanica
507 Anello paraspruzzi
524 Bussola di protezione
639 Indicatore di livello (optional)
643 Tappo di riempimento olio
903.4 Tappo di scarico olio
DESIGNATION
Radial shaft seal
Radial shaft seal
Mechanical seal
Thrower
Shaft sleeve
Sight gauge (optional)
Oil filling plug
Oil drain plug
17
Dati indicativi riferiti ad acqua a temperatura ambiente. Per le curve di funzionamento specifiche contattare la Pompetravaini.
Not binding data refers to water ar room temperature. For specific performance curve contact Pompetravaini.
pompe centrifughe monostadio
serie
campi di scelta - girante completamente aperta
monostage centrifugal pumps
Le pompe della serie TCA sono principalmente studiate per il pompaggio di liquidi altamente abrasivi e contenenti solidi in sospensione.
La girante è del tipo completamente aperto e ruota tra due piastre di usura, anteriore e posteriore. Il particolare profilo idraulico a quattro pale permette il
raggiungimento di elevati rendimenti idraulici e bassi valori di NPSH.
La costruzione prevede l’utilizzo dei corpi, dei coperchi corpo e delle supportazioni delle prime due grandezze della serie TCH e di tutte le sue varianti,
mantenendo le stesse elevate caratteristiche ed usufruendo così della possibilità di gestire un ridotto numero di componenti di ricambio.
Le dimensioni sono identiche a quelle della serie TCH e quindi unificate secondo le norme ISO 2858/DIN 24256.
Portate fino a 100 m3/h e prevalenze fino a 10 bar.
TCA pump series are primarily designed to handle highly abrasive liquids and having suspended solids.
The impeller is of the open type, rotating between two wear plates, front and back. The four blades special hydraulic profile offers high hydraulic efficiencies
and low NPSH requirements.
The construction utilises the pump casing, casing cover and bearing frame from the series TCH and derived series. The highly efficient characteristics are
therefore retained, with the added bonus of reduced number of spare parts to be stocked.
Dimensions are unified to ISO 2858/DIN 24256 and are identical to those of pump series TCH.
Capacity up to 100 m3/h and heads to 10 bar.
TCH-TCT-TCA-TCD
135.2
421135.1 433.2
323 643 210 320
series
performance fields - completely open impeller
507
102 161 524 330903.4 639
230
421.1
18
Esecuzione con supportazione secondo le norme ISO 5199 e camera tenuta meccanica conica (costruzione .../1X-C).
Construction with bearing designed to ISO 5199 standards and with conical mechanical seal chamber (design …/1X-C)
VDMA DENOMINAZIONE
102 Corpo pompa
135... Piastra di usura
161 Coperchio corpo
210 Albero
230 Girante
320 Cuscinetto a sfere
323 Cuscinetto a rulli
330 Supporto
DESIGNATION
Pump casing
Wear plate
Casing cover
Shaft
Impeller
Ball bearing
Roller bearing
Bearing housing
NOMENCLATURA / COMPONENTS
VDMA DENOMINAZIONE
421 Anello di tenuta radiale
421.1 Anello di tenuta radiale
433.2 Tenuta meccanica
507 Anello paraspruzzi
524 Bussola di protezione
639 Indicatore di livello (optional)
643 Tappo di riempimento olio
903.4 Tappo di scarico olio
DESIGNATION
Radial shaft seal
Radial shaft seal
Mechanical seal
Thrower
Shaft sleeve
Sight gauge (optional)
Oil filling plug
Oil drain plug
19
Dati indicativi riferiti ad acqua a temperatura ambiente. Per le curve di funzionamento specifiche contattare la Pompetravaini.
Not binding data refers to water ar room temperature. For specific performance curve contact Pompetravaini.
pompe centrifughe monostadio
serie
disegni in sezioni tipici
monostage centrifugal pumps
Le pompe della serie TCD (vedere la sezione sottostante) sono particolarmente studiate per il convogliamento di liquidi termovettori fino a 320˚C senza la
necessità di utilizzare sistemi di raffreddamento.
Il calore proveniente dal prodotto pompato è efficacemente abbattuto da una speciale piastra di raffreddamento posta tra la lanterna coperchio e la girante;
inoltre, la particolare supportazione alettata permette di dissipare con efficienza il calore proveniente dal corpo della pompa, in modo da permettere una
adeguata temperatura di funzionamento per l’unica tenuta meccanica semplice e per l’intera supportazione costituita da due robusti cuscinetti della serie C3, a
bagno d’olio a media viscosità.
I corpi pompa e le giranti sono quelli della serie TCH delle prime due grandezze.
I materiali di costruzione sono Ghisa sferoidale o Acciaio inox AISI 316. Per quest’ultima è possibile fornire una particolare costruzione denominata “SP” (vedi
pagina a lato).
Le dimensioni e le prestazioni sono identiche ai modelli corrispondenti della serie TCH e quindi sono unificate secondo le norme ISO 2858/DIN 24256.
Portate fino a 350 m3/h e prevalenze fino a 10 bar.
TCD pump series (see cross section below) are specifically designed to handle thermal fluids up to 320˚C without special cooling systems.
The heat from the pumped product is greatly blocked by special “heat barrier” chamber located between the pump casing and the impeller. The bearing frame
has been especially designed with cooling fins to effectively dissipate the heat coming from the pump casing so that standard, simple and single mechanical seal
can be safely used. The rotor is supported with oversized ball bearings of the C3 series that are lubricated with oil of medium viscosity.
Pump casings and impellers are the same as for pump series TCH smaller two frames.
Materials of construction are Ductile iron or Stainless steel AISI 316. For the latter construction it is possible to have a special seal arrangement “SP” (see
page at side).
TCH-TCT-TCA-TCD
Pump dimensions and characteristics are in accordance to ISO 2858/DIN 24256 standards and are the same as for the correspondent models from the TCH
series.
Capacity up to 350 m3/h and head to 10 bar.
series
Diagramma dimostrativo dell’abbattimento del calore nei vari
punti della supportazione
Diagrams showing the heat
dumping on different points of
pump bearing
°C
300
200
100
0
°F
600
400
200
0
typical cross section
ESECUZIONE SPECIALE / SPECIAL CONSTRUCTION
TCD /SP
Questa speciale esecuzione serie TCD/SP (vedere la sezione sottostante) è stata studiata
per il pompaggio di oli vegetali alimentari. Rispetto alla versione standard viene aggiunto,
dietro la tenuta meccanica, un coperchio intermedio, che funge da spaziatore, collegato ad
un barilotto contenente olio compatibile con quello pompato. Questo accorgimento evita
che, in caso di avaria della tenuta meccanica, non possa entrare aria nella pompa ossidando
irreparabilmente l’olio pompato, oppure che l’olio dei cuscinetti entri nel circuito di pompaggio
o viceversa.
TCD/SP pump series (see cross section below) has been especially designed to handle
vegetable oils. The design varies from the standard TCD series only in the mechanical seal
area; an intermediate cover has been added beyond the mechanical seal. This intermediate
cover should be connected to a reservoir containing oil compatible with the pumped fluid.
This device avoids that, in case of mechanical seal breakdown, air can enter into the pump
irreparably oxidating the pumped oil or that oil of bearings enter into pumping circuit or vice
versa.
502 433.2 320.2 643210 320
230
167
421.1
502 433.2 320.2 643210 320
230
167
421
421.1
20
102 163 330903.4
VDMA DENOMINAZIONE
102 Corpo pompa
163 Lanterna coperchio
167 Piastra di raffreddamento
184 Coperchio intermedio
210 Albero
230 Girante
320 Cuscinetto a sfere
320.2 Cuscinetto a sfere
NOMENCLATURA / COMPONENTS
DESIGNATION
Pump casing
Casing cover
Cooling plate
Intermediate cover
Shaft
Impeller
Ball bearing
Ball bearing
VDMA DENOMINAZIONE
330 Supporto
421 Anello di tenuta radiale
421.1 Anello di tenuta radiale
433.2 Tenuta meccanica
502 Anello di usura
643 Tappo di riempimento olio
903.4 Tappo di scarico olio
DESIGNATION
Bearing housing
Radial shaft seal
Radial shaft seal
Mechanical seal
Wear ring
Oil filling plug
Oil drain plug
102 163 330903.4
Per i campi di scelta orientativi e le dimensioni d’ingombro vedere i corrispondenti della serie TCH.
For indicative performance fields and overall dimensions, see the correspondent of TCH series.
184
Le pompe serie TCD e TCD/SP sono costruite nei seguenti tipi. Pumps series TCD and TCD/SP are manufactured in following types.
serie / series 125 gr.1 25-125 32-125 40-125 50-125 65-125
serie / series 160 gr.1-2 25-160 32-160 40-160 50-160 65-160 80-160
serie / series 200 gr.1-2 25-200 32-200 40-200 50-200 65-200 80-200 100-200
serie / series 250 gr.2 32-250 40-250 50-250 65-250 80-250
Attualmente non disponibili/Actually not available
21
pompe centrifughe monostadio ad asse verticale
esempi costruttivi
monostage centrifugal vertical pumps
TCHV - TCTV - TCAV
Le pompe della serie TCH, TCT, TCA possono essere costruite in esecuzione con asse verticale e tubo di mandata laterale.
TCH, TCT, TCA pump series are available for vertical installation with lateral discharge flange.
Le caratteristiche costruttive principali sono:
• Lunghezze variabili da un minimo di circa 500 mm ad un
massimo di 3000 mm con o senza guida intermedia.
• Materiali di costruzione come per le pompe ad asse
orizzontale.
• Boccole di usura in grafite, bronzo o Teflon caricato a
seconda delle applicazioni.
• Il corpo, la girante ed il coperchio corpo sono gli stessi
delle pompe TCH, TCT, TCV.
• Piastra di appoggio rettangolare di serie e personalizzabile
a richiesta.
• Tenuta ad anello radiale di serie. Possibilità di installare
TCH-TCT-TCA-TCD
tenute a baderna o meccanica doppia.
• Lanterna porta-motore forma B5 o V1 fino a 110 kW.
• Flussaggio interno delle boccole di usura di serie con
possibilità di flussaggio dall’esterno.
• Su richiesta è possibile montare un filtro a rete in
aspirazione.
(derivate dalla serie ad asse orizzontale / derived from horizontal pump series)
320
421
typical design
Pompa centrifuga serie TCH in esecuzione
monoblocco con motore B5.
TCH series centrifugal pump in monoblock design
with B5 motor.
Disegno in sezione tipico
Typical cross section
801
341
357
The main design features are:
• Lengths are from approximately 500 mm to 3000 mm
with or without intermediate support sleeve.
• Available materials of constructions are same as for the
horizontal mounted pumps.
• Depending upon the applications the sleeve bearings can
be carbon, bronze or impregnated Teflon materials.
• Pump casing, impeller and casing cover are the same as
for the series TCH, TCT, TCA.
• The standard rectangular base can be modified to
accommodate specific requirements.
• Standard shaft sealing is by radial seal rings. Packed
stuffing box or mechanical seal shaft sealing are available
upon request.
• Lantern for monoblock design is available for B5 or V1
motors up to 110 kW.
• Internal sleeve bearing flushing is standard but provision
for flushing from an outside source is provided.
• Filter screen can be fitted at suction side upon request.
Per le dimensioni d’ingombro contattare la Pompetravaini.
For overall dimensions contact Pompetravaini.
187
713
310.1
210
310
230
507
711
383
161
Pompa centrifuga serie TCH accoppiata su basamento.
TCH series centrifugal pump base mounted.
102
745
22
VDMA DENOMINAZIONE
102 Corpo pompa
161 Coperchio corpo
187 Piastra di appoggio
210 Albero
230 Girante
310 Bronzina
310.1 Bronzina
320 Cuscinetto a sfere
357 Scatola cuscinetto
NOMENCLATURA / COMPONENTS
DESIGNATION
Pump casing
Casing cover
Support plate
Shaft
Impeller
Bearing
Bearing
Ball bearing
Ball bearing housing
VDMA DENOMINAZIONE
341 Lanterna motore
383 Guida intermedia
421 Anello di tenuta radiale
507 Anello paraspruzzi
711 Tubo di sostegno
713 Tubo di mandata
745 Filtro
801 Motore elettrico
DESIGNATION
Motor lantern
Intermediate guide
Radial shaft seal
Thrower
Support column
Discharge pipe
Filter
Electric motor
Pompa centrifuga serie TCH con barilotto di
flussaggio alle doppie tenute meccaniche.
TCH series centrifugal pump with double
mechanical seals with buffer liquid system.
23
NA4.CC.TCH0.I000/ZR.UZ/TZ
Loading...
