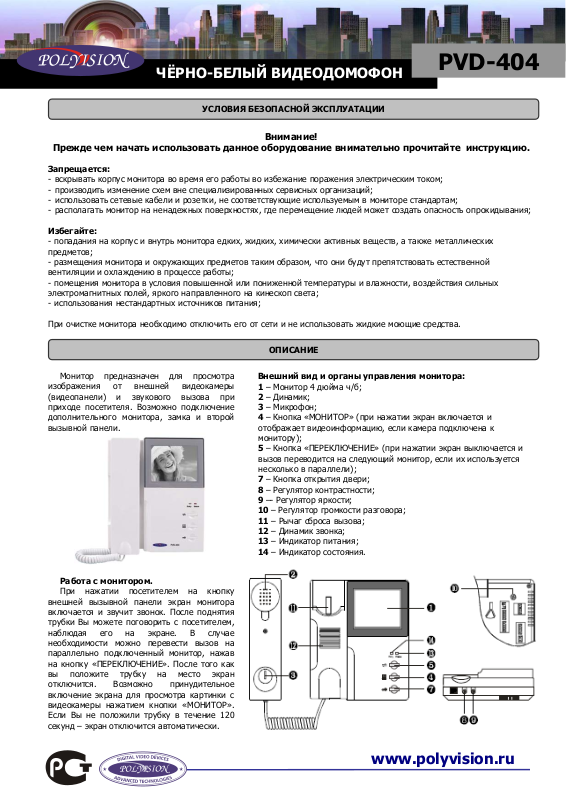

ЧЁРНО-БЕЛЫЙ ВИДЕОДОМОФОН

УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Внимание!

Прежде чем начать использовать данное оборудование внимательно прочитайте инструкцию.

Запрещается:

- вскрывать корпус монитора во время его работы во избежание поражения электрическим током;

- производить изменение схем вне специализированных сервисных организаций;

- использовать сетевые кабели и розетки, не соответствующие используемым в мониторе стандартам;

- располагать монитор на ненадежных поверхностях, где перемещение людей может создать опасность опрокидывания;

Избегайте:

- попадания на корпус и внутрь монитора едких, жидких, химически активных веществ, а также металлических
предметов;

- размещения монитора и окружающих предметов таким образом, что они будут препятствовать естественной
вентиляции и охлаждению в процессе работы;

- помещения монитора в условия повышенной или пониженной температуры и влажности, воздействия сильных
электромагнитных полей, яркого направленного на кинескоп света;

- использования нестандартных источников питания;

При очистке монитора необходимо отключить его от сети и не использовать жидкие моющие средства.

ОПИСАНИЕ

Монитор предназначен для просмотра
изображения от внешней видеокамеры
(видеопанели) и звукового вызова при
приходе посетителя. Возможно подключение
дополнительного монитора, замка и второй
вызывной панели.

Работа с монитором.

При нажатии посетителем на кнопку
внешней вызывной панели экран монитора
включается и звучит звонок. После поднятия
трубки Вы можете поговорить с посетителем,
наблюдая его на экране. В случае
необходимости можно перевести вызов на
параллельно подключенный монитор, нажав
на кнопку «ПЕРЕКЛЮЧЕНИЕ». После того как
вы положите трубку на место экран
отключится. Возможно принудительное
включение экрана для просмотра картинки с
видеокамеры нажатием кнопки «МОНИТОР».
Если Вы не положили трубку в течение 120
секунд – экран отключится автоматически.

Внешний вид и органы управления монитора:
1 – Монитор 4 дюйма ч/б;
2 – Динамик;
3 – Микрофон;
4 – Кнопка «МОНИТОР» (при нажатии экран включается и

отображает видеоинформацию, если камера подключена к
монитору);

5 – Кнопка «ПЕРЕКЛЮЧЕНИЕ» (при нажатии экран выключается и

вызов переводится на следующий монитор, если их используется
несколько в параллели);

7 – Кнопка открытия двери;
8 – Регулятор контрастности;
9 –- Регулятор яркости;
10 – Регулятор громкости разговора;
11 – Рычаг сброса вызова;
12 – Динамик звонка;
13 – Индикатор питания;
14 – Индикатор состояния.

PVD-404

www.polyvision.ru

ЧЁРНО-БЕЛЫЙ ВИДЕОДОМОФОН

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип монитора ч/б 4’’ плоский кинескоп
Количество параллельно подключённых мониторов Макс. 4 шт.
Количество подключаемых вызывных панелей Макс. 2 шт.
Звонок Многотонный электронный сигнал
Звуковая система Дуплексная с помощью трубки
Максимальная длина линии связи 80 м (4х0,5 мм²)
Питание 110-220 В (50-60 Гц)
Токопотребление 800 мА
Рабочая температура: -10 … +60 °С
Габаритные размеры: 188 x 226 x 52 мм
Масса 1,3 кг

Закрепите металлическую скобу на ровной вертикальной поверхности с помощью шурупов (Крючки для монитора на
скобе направлены к себе и вверх). Установите монитор так, чтобы он плотно «сел» на крючки.

В случаи использования нескольких мониторов (максимум 4) необходимо произвести монтаж всего оборудования и
только после этого производить подачу питания и настройку.

СХЕМА ПОДКЛЮЧЕНИЯ

PVD-404

CN1 CN2 CN3 CN4
White (белый) 1 DC 12В A Аудио
Black (чёрный) 2 Аудио B Общий
Yellow (жёлтый) 3 Общий C Дата
Red (красный) 4 Видео D Видео

CN1 и CN2 – для подключения вызывных панелей, CN3 и CN4 –

для подключения доп. мониторов (макс. 4 в параллели).
Пример параллельного подключения: CN4 – выход с первого и
подключение на CN3 второго и т.д.

Монитор 1 шт.
Трубка 1 шт.
Металлическая скоба для крепления 1 шт.
Шурупы для крепления скобы 4 шт.
Дюбеля пластиковые 4 шт.
Кабель коммутации 1 шт.
Инструкция 1 шт.
Упаковка 1 шт.
