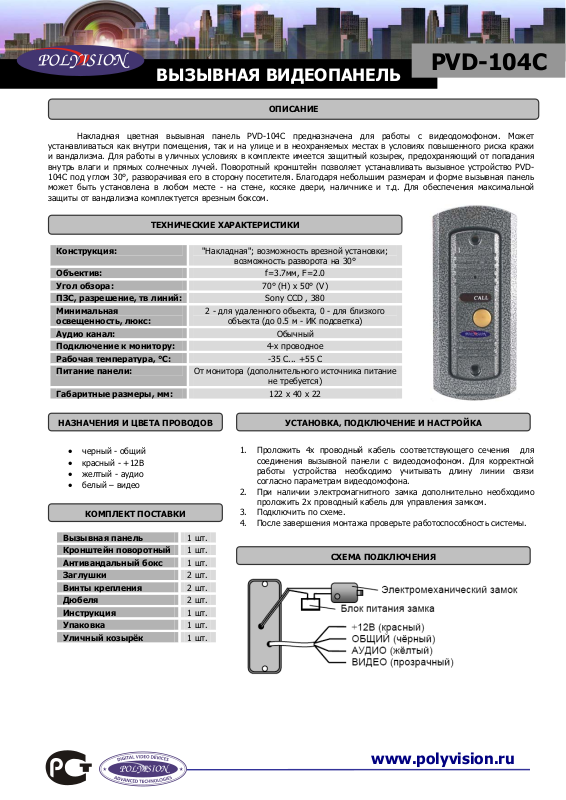

Polyvision PVD-104C User Manual [ru]
Д
ОДО
УС
ВЫЗЫВНАЯ ВИ
ОПИСАНИЕ
Накладная цветная вызывная панель PVD-104C предназначена для работы с видеодомофоном. Может
устанавливаться как внутри помещения, так и на улице и в неохраняемых местах в условиях повышенного риска кражи
и вандализма. Для работы в уличных условиях в комплекте имеется защитный козырек, предохраняющий от попадания
внутрь влаги и прямых солнечных лучей. Поворотный кронштейн позволяет устанавливать вызывное устройство PVD104C под углом 30°, разворачивая его в сторону посетителя. Благодаря небольшим размерам и форме вызывная панель
может быть установлена в любом месте - на стене, косяке двери, наличнике и т.д. Для обеспечения максимальной
защиты от вандализма комплектуется врезным боксом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конструкция: "Накладная"; возможность врезной установки;
возможность разворота на 30°
Объектив: f=3.7мм, F=2.0
Угол обзора: 70° (H) x 50° (V)
ПЗС, разрешение, тв линий: Sony CCD , 380
Минимальная
освещенность, люкс:
Аудио канал: Обычный
Подключение к монитору: 4-х проводное
Рабочая температура, °C: -35 C... +55 C
Питание панели: От монитора (дополнительного источника питание
Габаритные размеры, мм: 122 x 40 x 22
НАЗНАЧЕНИЯ И ЦВЕТА ПРОВ
2 - для удаленного объекта, 0 - для близкого
объекта (до 0.5 м - ИК подсветка)
не требуется)
В
PVD-104C
ЕОПАНЕЛЬ
ТАНОВКА, ПОДКЛЮЧЕНИЕ И НАСТРОЙКА
• черный - общий
1. Проложить 4х проводный кабель соответствующего сечения для
• красный - +12В
• желтый - аудио
• белый – видео
КОМПЛЕКТ ПОСТАВКИ
Вызывная панель 1 шт.
Кронштейн поворотный 1 шт.
Антивандальный бокс 1 шт.
Заглушки 2 шт.
Винты крепления 2 шт.
Дюбеля 2 шт.
Инструкция 1 шт.
Упаковка 1 шт.
Уличный козырёк 1 шт.
2. При наличии электромагнитного замка дополнительно необходимо
3. Подключить по схеме.
4. После завершения монтажа проверьте работоспособность системы.
соединения вызывной панели с видеодомофоном. Для корректной
работы устройства необходимо учитывать длину линии связи
согласно параметрам видеодомофона.
проложить 2х проводный кабель для управления замком.
СХЕМА ПОДКЛЮЧЕНИЯ
www.polyvision.ru
