Page 1

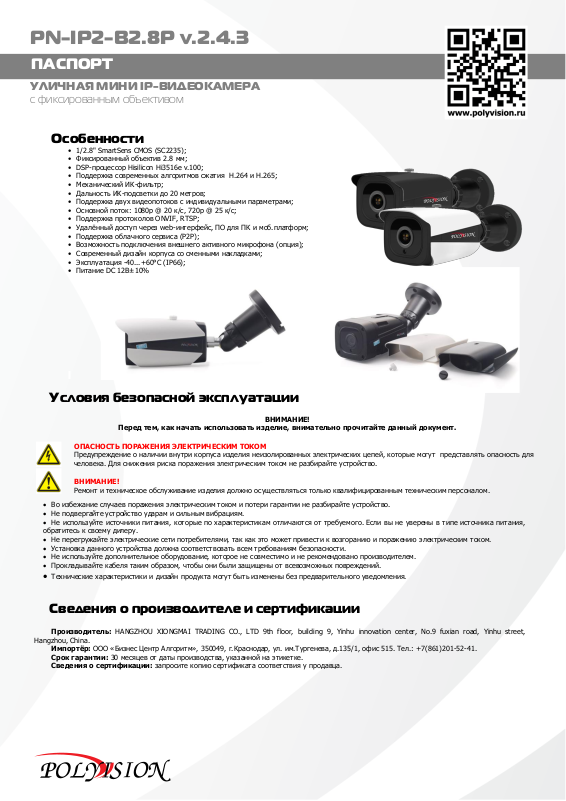

ПАСПОРТ
PN-IP2-B2.8P v.2.4.3
УЛИЧНАЯ МИНИ IP-ВИДЕОКАМЕРА
с фиксированным объективом
Особенности
• 1/2.8" SmartSens CMOS (SC2235);
• Фиксированный объектив 2.8 мм;
• DSP-процессор Hisilicon Hi3516e v.100;
• Поддержка современных алгоритмов сжатия H.264 и H.265;
• Механический ИК-фильтр;
• Дальность ИК-подсветки до 20 метров;
• Поддержка двух видеопотоков с индивидуальными параметрами;
• Основной поток: 1080p @ 20 к/с, 720p @ 25 к/с;
• Поддержка протоколов ONVIF, RTSP;
• Удалённый доступ через web-интерфейс, ПО для ПК и моб.платформ;
• Поддержка облачного сервиса (P2P);
• Возможность подключения внешнего активного микрофона (опция);
• Современный дизайн корпуса со сменными накладками;
• Эксплуатация -40...+60°С (IP66);
• Питание DC 12В±10%
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Предупреждение о наличии внутри корпуса изделия неизолированных электрических цепей, которые могут представлять опасность для
человека. Для снижения риска поражения электрическим током не разбирайте устройство.
ВНИМАНИЕ!
Ремонт и техническое обслуживание изделия должно осуществляться только квалифицированным техническим персоналом.
Условия безопасной эксплуатации
Перед тем, как начать использовать изделие, внимательно прочитайте данный документ.
Во избежание случаев поражения электрическим током и потери гарантии не разбирайте устройство.
Не подвергайте устройство ударам и сильным вибрациям.
Не используйте источники питания, которые по характеристикам отличаются от требуемого. Если вы не уверены в типе источника питания,
обратитесь к своему дилеру.
Не перегружайте электрические сети потребителями, так как это может привести к возгоранию и поражению электрическим током.
Установка данного устройства должна соответствовать всем требованиям безопасности.
Не используйте дополнительное оборудование, которое не совместимо и не рекомендовано производителем.
Прокладывайте кабеля таким образом, чтобы они были защищены от всевозможных повреждений.
Технические характеристики и дизайн продукта могут быть изменены без предварительного уведомления.
Сведения о производителе и сертификации
Производитель: HANGZHOU XIONGMAI TRADING CO., LTD 9th floor, building 9, Yinhu innovation center, No.9 fuxian road, Yinhu street,
Hangzhou, China.
Импортёр: ООО «Бизнес Центр Алгоритм», 350049, г.Краснодар, ул. им.Тургенева, д.135/1, офис 515. Тел.: +7(861)201-52-41.
Срок гарантии: 30 месяцев от даты производства, указанной на этикетке.
Сведения о сертификации: запросите копию сертификата соответствия у продавца.
ВНИМАНИЕ!
Page 2
ПАСПОРТ
PN-IP2-B2.8P v.2.4.3
УЛИЧНАЯ МИНИ IP-ВИДЕОКАМЕРА
с фиксированным объективом
МОДЕЛЬ
PN-IP2-B2.8 v.2.4.3
Матрица
Тип
1/2.8" SmartSens CMOS (SC2235)
Система сканирования
Прогрессивная развёртка
Мин. чувствительность
Цвет: 0.01 люкс (F1.2, АРУ и ИК вкл.)
Ч/Б: 0.001 люкс (F1.2, АРУ и ИК вкл.)
Объектив
Тип
Фиксированный
Фокусное расстояние
2.8 мм (F2.0)
Автофокус
-
ИК-подсветка
Количество ИК-диодов
25 (Ø=5 мм)
Дальность
до 20 м
Длина волны
850 нм
Цифровые
функции
DSP-процессор
Hisilicon Hi3516e v.100
Баланс белого
Авто (AWB)
Компенсация засветки
Настраивается (BLC)
Параметры изображения
Яркость, Насыщенность, Чёткость, Контраст
Функция день/ночь
Выбор режима (механический ИК-фильтр)
Шумоподавление
Настраивается (DNR)
Динамический диапазон
Настраивается (WDR)
Дополнительно
Зеркалирование, Детектор движения, Маскирование, Антимерцание
Видео
Алгоритмы сжатия
H.264 и H.265
Основной поток
1080p @ 20 к/с, 720p @ 25 к/с
Субпоток
D1 – CIF @ 25 к/с
Битрейт
Постоянный/Переменный (512 Кбит/с – 8 Мбит/с)
Аудио
Алгоритм сжатия
G.711А
Количество входов/выходов
1/- RCA (опция)
Двусторонний звук
-
Прочее
Тревожные входы/выходы
-
Слот для SD-карты
-
Аналоговый видеовыход
-
Сеть
Интерфейс
RJ-45, Ethernet 10/100 МБ
Протоколы
ONVIF, Cloud, TCP/IP, HTTP, DHCP, FTP, DDNS, NTP, RTSP, SMTP, ARSP, UPnP
Удалённый доступ
Web-интерфейс; ПО для Windows, MacOS, Android, iOS; Облако
Эксплуатация
и хранение
Питание
DC 12В±10%
Энергопотребление
500 мА
Материал корпуса
Алюминий с пластиковыми накладками
Цвет корпуса
Белый/Чёрный в зависимости от используемых накладок
Класс защиты
IP66
Температура эксплуатации
-40…+60°С
Температура хранения
-20…+60°С
Максимальная влажность
95%
Габаритные размеры
65х63х210 мм
Технические характеристики
Page 3
ПАСПОРТ
PN-IP2-B2.8P v.2.4.3
УЛИЧНАЯ МИНИ IP-ВИДЕОКАМЕРА
с фиксированным объективом
Описание разъёмов
*Наличие аудиовхода см. в технических характеристиках.
Настройки по умолчанию
IP адрес
192.168.1.10
TCP порт
34567
Web порт
80
Onvif порт
8899
Логин
admin
Пароль
Пусто (не заполняется)
Подключение через web
Для подключения видеокамеры через web-интерфейс следуйте
инструкциям, приведённым далее.
1. Подключите устройство к сети Ethernet и настройте
соединение.
2. Запустите браузер Internet Explorer.
3. В настройках безопасности браузера (Сервис -> Свойства
обозревателя -> Безопасность) разрешите все элементы управления
ActiveX.
4. После окончания настройки браузера, наберите в адресной
строке http://XXX.XXX.XXX.XXX (где XXX.XXX.XXX.XXX - IP-адрес
устройства) и нажмите Enter.
5. Далее будет предложено установить надстройку ActiveX, что
необходимо подтвердить.
6. После загрузки и установки элементов ActiveX Вам будет
предложено авторизоваться в системе.
7. После правильного заполнения полей имени пользователя
(admin) и пароля (изначально пароль отсутствует), вы сможете
увидеть web-интерфейс устройства, как показано на рисунке ниже.
Page 4
ПАСПОРТ
PN-IP2-B2.8P v.2.4.3
УЛИЧНАЯ МИНИ IP-ВИДЕОКАМЕРА
с фиксированным объективом
Подключение через программное обеспечение CMS
Дистрибутив программного обеспечения CMS можно найти на CD-диске, поставляемом в комплекте с камерой, или скачать
последнюю версию с официального сайта www.polyvision.ru.
1. Установите ПО CMS на ПК, следуя подсказкам мастера установки.
2. Запустите ПО.
3. Авторизуйтесь в системе. По умолчанию пароль для пользователя «super» не
задан (в поле пароль пусто).
4. После запуска программы для добавления устройства необходимо выбрать
пункт меню «Система», а далее чуть выше «Диспетчер устройств».
5. В диспетчере устройств для начала добавьте зону (директорию) ,
которой будет принадлежать устройство (например, проходная).
6. Далее в созданную зону можно добавить устройство .
7. В появившемся окне можно воспользоваться автоматическим поиском, нажав кнопку .
8. Если все подключено верно, то в результатах поиска можно будет увидеть новое устройство.
9. Для добавления его в систему выделите нужное устройство и нажмите кнопку .
10. Для изменения сетевых параметров можно воспользоваться
кнопкой .
11. После успешного добавления устройство появится в списке слева.
12. Для воспроизведения изображения перетащите добавленное
устройство из списка в область «Мониторинг».
