Grundeinheit zur Aufnahme von bis zu 2 Modulen
Base unit for taking up to 2 modules
SPM 200 LAN
0901839
Bedienungsanleitung
Manual
HINWEIS Der Inhalt dieses Firmenhandbuches ist urheberrechtlich geschützt und darf ohne Genehmigung des Verfassers
weder ganz noch teilweise in irgendeiner Form vervielfältigt oder kopiert werden. Änderungen in diesem Firmen handbuch, die ohne Zustimmung des Verfassers erfolgen, können zum Verlust der Gewährleistung bzw. zur Ab lehnung der Produkthaftung seitens des Herstellers führen. Für Verbesserungsvorschläge ist der Verfasser dank bar.
Verfasser:
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Germany
Unten stehende Hervorhebungen werden in diesem Handbuch mit folgenden Bedeutungen verwendet:
HINWEIS gilt für technische Erfordernisse, die der Benutzer der Geräte besonders beachten muss, um eine einwandfreie
Funktion der Geräte/Anlage zu gewährleisten.
ACHTUNG bezieht sich auf Anweisungen, die genau einzuhalten sind, um eine Beschädigung oder Zerstörung des Gerätes zu
vermeiden.
VORSICHT steht für Anweisungen, deren Nichtbeachtung eine Gefährdung von Personen nicht ausschließt.
ACHTUNG
Diese Baugruppe enthält ESD-Bauteile! (ESD = Elektrostatisch empfindliches Bauteil) Eine elektrostatische Entladung, ist ein elektrischer Stromimpuls, der ausgelöst durch große Spannungsdifferenz auch
über ein normalerweise elektrisch isolierendes Material fließen kann.
Um die Zuverlässigkeit von ESD-Baugruppen gewährleisten zu können, ist es notwendig, beim Umgang damit die
wichtigsten Handhabungsregeln zu beachten:
Elektrostatisch empfindliche Baugruppen dürfen nur an elektrostatisch geschützten Arbeitsplätzen (EPA) verar-
beitet werden!
Auf ständigen Potenzialausgleich achten!
Personenerdung über Handgelenk- und Schuherdung sicherstellen!
Elektrostatisch aufladbare Materialien wie normales PE, PVC, Styropor, etc. vermeiden!
Elektrostatische Felder >100 V/cm vermeiden!
Nur gekennzeichnete und definierte Verpackungs- und Transportmaterialien einsetzen!
Schäden durch fehlerhaften Anschluss und/oder unsachgemäße Handhabung sind von jeglicher Haftung
ausgeschlossen.
2
Inhaltsverzeichnis / Table of contents
Deutsch
1. Montage- und Sicherheitshinweise 4
2. Beschreibung 5
2.1 Einbau oder Wechseln eines Moduls 5
3. Programmierung 5
3.1 Programmierung der Module 6
3.2 Software-Aktualisierung SPM 200 LAN mit USB-Stick 7
3.3 Wiederherstellen der Grundeinstellung (Werkseinstellung) 8
4. Funktion „Telecontrol“ 8
4.1 Beschreibung 8
4.2 Einstellungen an der Grundeinheit 8
4.3 CAT 5-Netzwerkkabel 8
5. Installation der Software 8
6. Programmieren der Parameter 9
6.1 Anlegen einer Kopfstelle 9
6.2 Angelegte Kopfstelle auswählen 9
6.3 Kanalliste bearbeiten 9
6.4 Proxy-Einstellungen 9
6.5 Einstellungen für Fernsteuerung über das Internet 10
7. Einstellungen an der Grundeinheit SPM 200 LAN 11
English
8. Mounting and safety instructions 13
9. Description 14
9.1 Installing or changing a module 14
10. Programming 14
10.1 Programming of modules 15
10.2 Software update SPM 200 LAN via USB Stick 16
10.3 Activating the default setting (factory setting) 17
11. Function „Telecontrol“ 18
11.1 Description 18
11.2 Settings on the base unit 18
11.3 CAT 5 network cable 18
12. Installing the software 18
13. Programming the parameters 18
13.1 Create the headend 18
13.2 Choosing created headend 19
13.3 Modify channel list 19
13.4 Proxy settings 19
13.5 Settings for telecontrol by Internet 19
14. Settings on the base unit SPM 200 LAN 20
Deutsch / English
15. Bohrmaße / Drill dimensions 21
16. Technische Daten / Technical data 21
3
1. Montage- und Sicherheitshinweise
4
2. Beschreibung
Einschalten
lädt die Daten aus
dem Speicher
Stand-by-Modus,
Anzeige der Softwareversion
Polytron Headend
SPM A.1
Polytron Headend
Loading Data...
Die Grundeinheit SPM 200 LAN nimmt bis zu zwei beliebige Module der SPM-Serie auf. Sie ermöglicht die einfache
Erweiterung bestehender Anlagen oder kann als eigenständige Kopfstelle eingesetzt werden. Zum Betrieb benötigt
man ein stabilisiertes Netzteil (12 V DC / 3 A), z.B. Polytron NG 12/3000 (Art.-Nr.: 9300610).
2.1. Einbau oder Wechseln eines Moduls
Zum Einbau das Modul in den Führungsschienen bis nach hinten schieben, und ganz in die Anschlussleiste hinten
eindrücken. Vorne die dazugehörige Modulabdeckung mit den Kreuzschlitzschrauben befestigen. Zum Wechseln eines Moduls die entsprechenden Kreuzschlitzschrauben lösen, die Modulabdeckung entfernen und das Modul herausziehen. Danach das neue Modul einbauen.
3. Programmierung
Die Programmierung erfolgt über die Tastatur unterhalb des Displays.
Die Tasten , , dienen zur Anwahl und Bestätigung der Bedienschritte und zum Einstellen der Werte.
Nach dem Einschalten (Anschluss an Stromnetz) der SPM 200 LAN beginnt die Initialisierung. Dieser Vorgang
kann bis zu 40 Sekunden dauern.
Auf dem Display erscheint…
Polytron Headend Loading Data...
und danach…
Polytron Headend SPM X.X
(X.X = Versions-Nr. der Firmware).
Nun befindet sich das Gerät im Stand-by-Modus.
HINWEIS
Nach einer Netztrennung bleiben alle Daten erhalten.
5
3.1 Programmierung der Module
Parameter des
ausgewählten Moduls
können hier eingestellt
werden
Rolliert von Platz 01 zu
Platz 02
→ Program
↨ Service
Polytron Headend
SPM A.1
← PL02 SPM-S2C →
↨ PL01 SPM-S2CT
←PL01 SPM-S2CT →
↨ PL02 SPM-S2C
Die unten aufgeführten Programmierschritte zeigen, wie man einen Modulsteckplatz und damit das entsprechende
Modul auswählt.
Die Programmierung der Module ist in der jeweiligen Bedienungsanleitung beschrieben.
HINWEIS
Erkennt die Firmware ein neues Modul nicht, dann wird der Steckplatz dieses Moduls beim Durchscrollen nicht angezeigt (übersprungen), d.h. die Firmware muss aktualisiert werden (siehe Abschnitt 3.2).
6

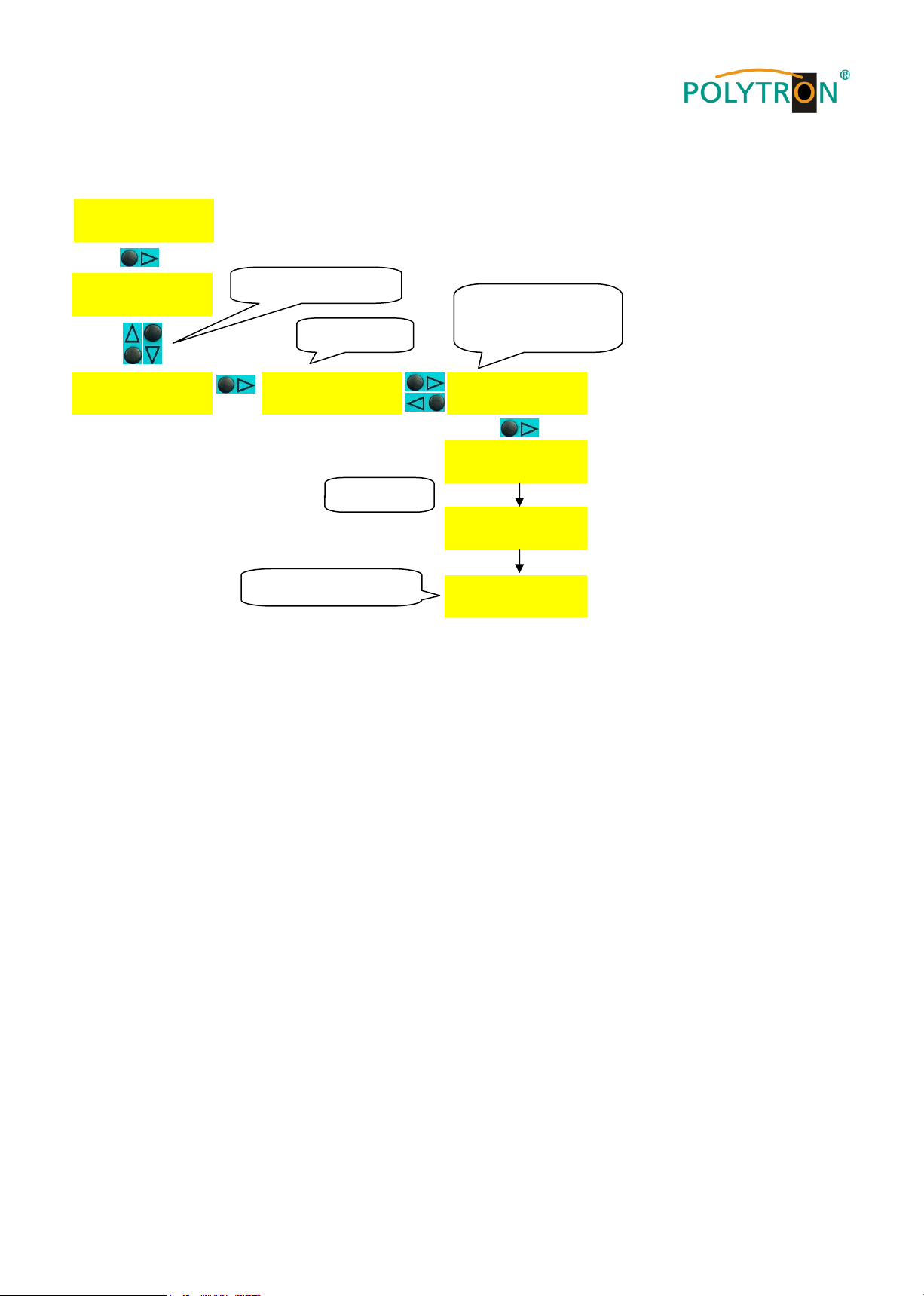

3.2 Software-Aktualisierung SPM 200 LAN mit USB-Stick
Stand-by-Modus
Umschalten auf Service
Polytron Headend
SPM A.1
← Reset →
↨ Update
Service →
↨ Program
→ Program
↨ Service
USB-Stick einstecken
Update running
Please wait
Update?
Yes →
← Update →
↨ Temperature
Load data
Umschalten auf Update
1) Neue Firmware von der Polytron Homepage www.polytron.de downloaden.
2) Die entsprechende Datei in das Root-Verzeichnis des USB-Stick kopieren.
3) USB-Stick in den USB-Port der SPM 200 LAN stecken.
4) Das Update-Menu aufrufen (siehe unten).
5) Update bestätigen.
6) Warten bis Update beendet ist.
7) USB-Stick entfernen.
Nach dem erneuten Einschalten der Kopfstelle und Übernahme der Daten erscheint die Anzeige des Stand-by-
Modus und die neue Software-Versionsnummer.
7
3.3 Wiederherstellen der Grundeinstellung (Werkseinstellung)
Umschalten auf Service
Polytron Headend
SPM A.1
← Reset →
↨ Update
→ Service
↨ Program
→ Program
↨ Service
Auswahl Reset
Zurück in Stand-by-Modus
Vorgang läuft
Wiederherstellung der
Werkseinstellung mit Yes
bestätigen
Restore Defaults
← Yes →
Restoring
Factory Settings
Polytron Headend
SPM A.1
Polytron Headend
Loading Data...
Im Service-Menü können die Werkseinstellungen wiederhergestellt und die SPM 200 auf den ursprünglichen Auslieferungszustand zurückgesetzt werden.
4. Funktion Telecontrol
4.1 Beschreibung
Nach der Bestückung der Grundeinheit und dem Aufbau der Eingangsverteilung gemäß der Bedienungsanleitung
des Grundgeräts, ermöglicht die Option „Telecontrol“ Module über eine LAN-Verbindung fernzusteuern.
Durch Anschluss an einen Router (z.B. DSL-Router) kann das Gerät via Internet programmiert werden.
4.2 Einstellungen an der Grundeinheit
Um die Grundeinheit auf die Fernbedienbarkeit vorzubereiten, sind die auf Seite 11 abgebildeten Einstellungen an
der Grundeinheit SPM 200 LAN vorzunehmen.
4.3 CAT 5-Netzwerkkabel
Dem Gerät liegt ein CAT 5-Netzwerkkabel bei. Damit kann das Gerät direkt mit einem Router verbunden werden.
5. Installation der Software
Nachfolgend der Ablauf, um die Software auf dem PC/Notebook zu installieren (erfordert min. WIN XP oder Vista):
1. WinZip-Datei SPM_telecontrol_PC_Vxxx.zip entpacken und setup.exe ausführen.
2. Offene Programme schließen und auf „OK“ klicken.
3. Gewünschtes Verzeichnis auswählen und danach auf das Quadrat mit dem PC-Symbol klicken.
4. Programmgruppe mit „Weiter“ bestätigen.
5. Erfolgreiches Setup mit „OK“ bestätigen.
8

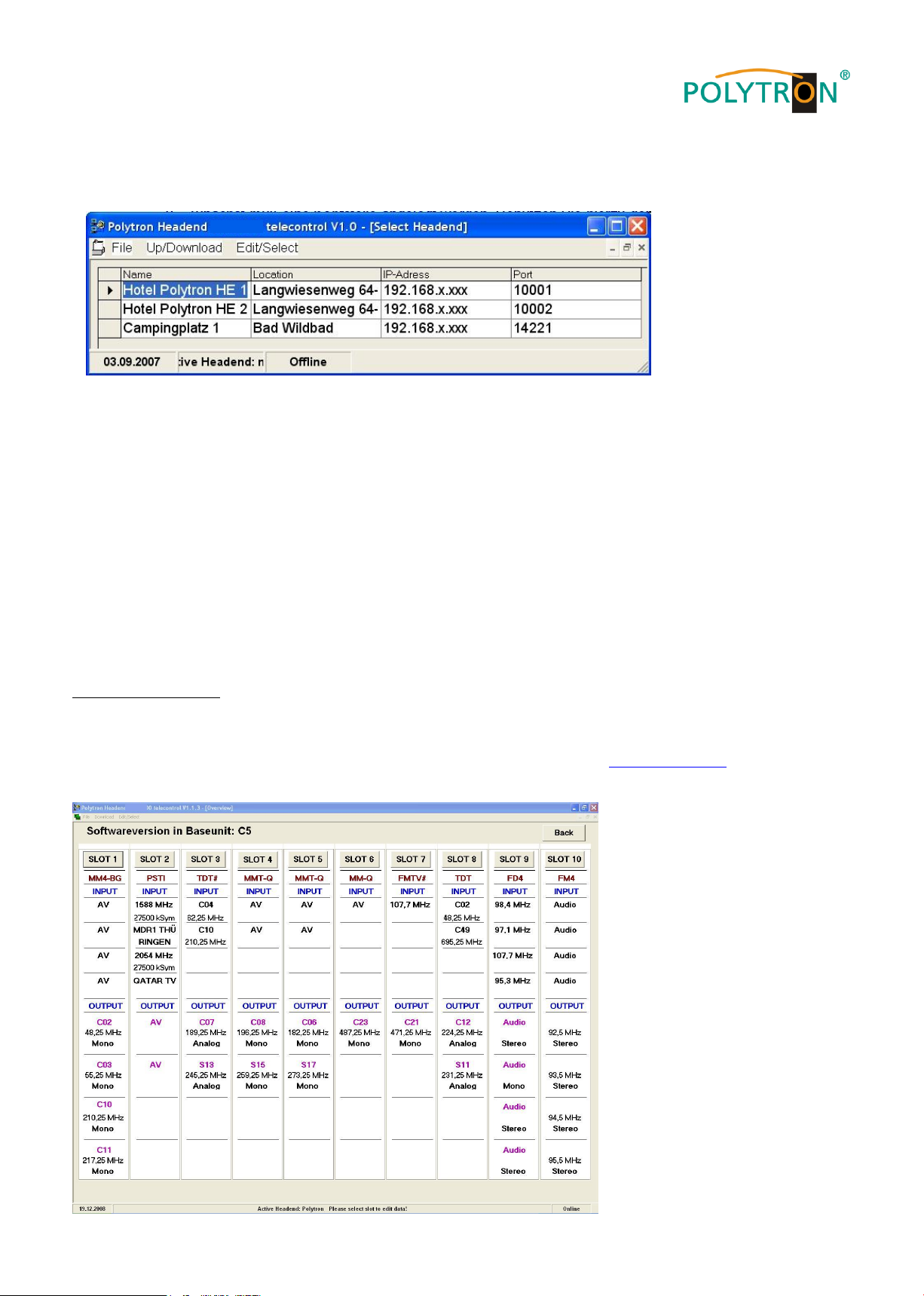

6. Programmieren der Parameter
6.1 Anlegen einer Kopfstelle
1. Die Software >SPM_telecontrol< starten.
2. Zunächst muss die gewünschte Kopfstelle angelegt werden. Hierzu die „Edit/Select“-Schaltfläche und danach
„Edit Headends“ anklicken.
3. Auf die Schaltfläche „Add New“ klicken.
4. Nun den Namen, den Ort, die IP-Adresse (oder gegebenenfalls den Alias: www.___) und den Port der Kopfstelle
eingeben (mit „Modify“ kann eine bestehende Kopfstelle geändert und mit „Delete“ kann sie gelöscht werden).
5. Abschließend die „Save“-Schaltfläche anklicken -> automatische Weiterleitung zum Programmmenü „Select“.
6.2 Angelegte Kopfstelle auswählen
1. Gewünschte Kopfstelle mittels Mauszeiger auswählen.
2. Doppelklick auf den Pfeil vor dem Namen oder auf die Schaltfläche „Download“ klicken. Die Übersicht der bestehenden Programmierung wird heruntergeladen.
6.3 Kanalliste bearbeiten
1. Modulplatz mit dem zu programmierenden Modul anwählen. Hierzu z.B. auf die Schaltfläche „Slot 2“ klicken.
2. Die gewünschten Parameter einstellen.
3. Auf die „Save/Back“-Schaltfläche klicken.
Falls zwei gleiche Ausgangskanäle eingestellt wurden, erscheint diese Fehlermeldung: „Duplicate Channel/Frequencies-Settings! Please check!“ Die identischen Kanäle werden rot markiert dargestellt.
6.4 Proxy-Einstellungen
Falls der PC sich hinter einem Proxy-Server befindet, kann unter dem Menüpunkt „Edit/Select Proxy Settings“ die
Adresse und der Port eingestellt werden.
9
6.5 Einstellungen für Fernsteuerung über das Internet
Die folgenden Einstellungen können je nach Router-Typ variieren. Bitte die Hinweise im Router-Handbuch beachten.
Exemplarische Vorgehensweise:
1. Jeder Kopfstelle eine eigene IP-Adresse in einem Nummernkreis (z.B. 192.168.1.XXX) zuweisen. Der Port kann
bei allen Kopfstellen gleich bleiben (z.B. 10001).
2. Am Router „Portweiterleitung“ einstellen. Jeder Kopfstelle einen eigenen externen Port zuweisen.
Wenn der Breitbandanschluss keine feste IP hat, muss noch ein dynamisches DNS genutzt werden (z.B.
www.dyndns.com). Dadurch erhält die Kopfstelle eine eindeutige Adresse mit der immer auf diese zugegriffen werden kann (z.B. kopfstelle.dyndns.com).
10

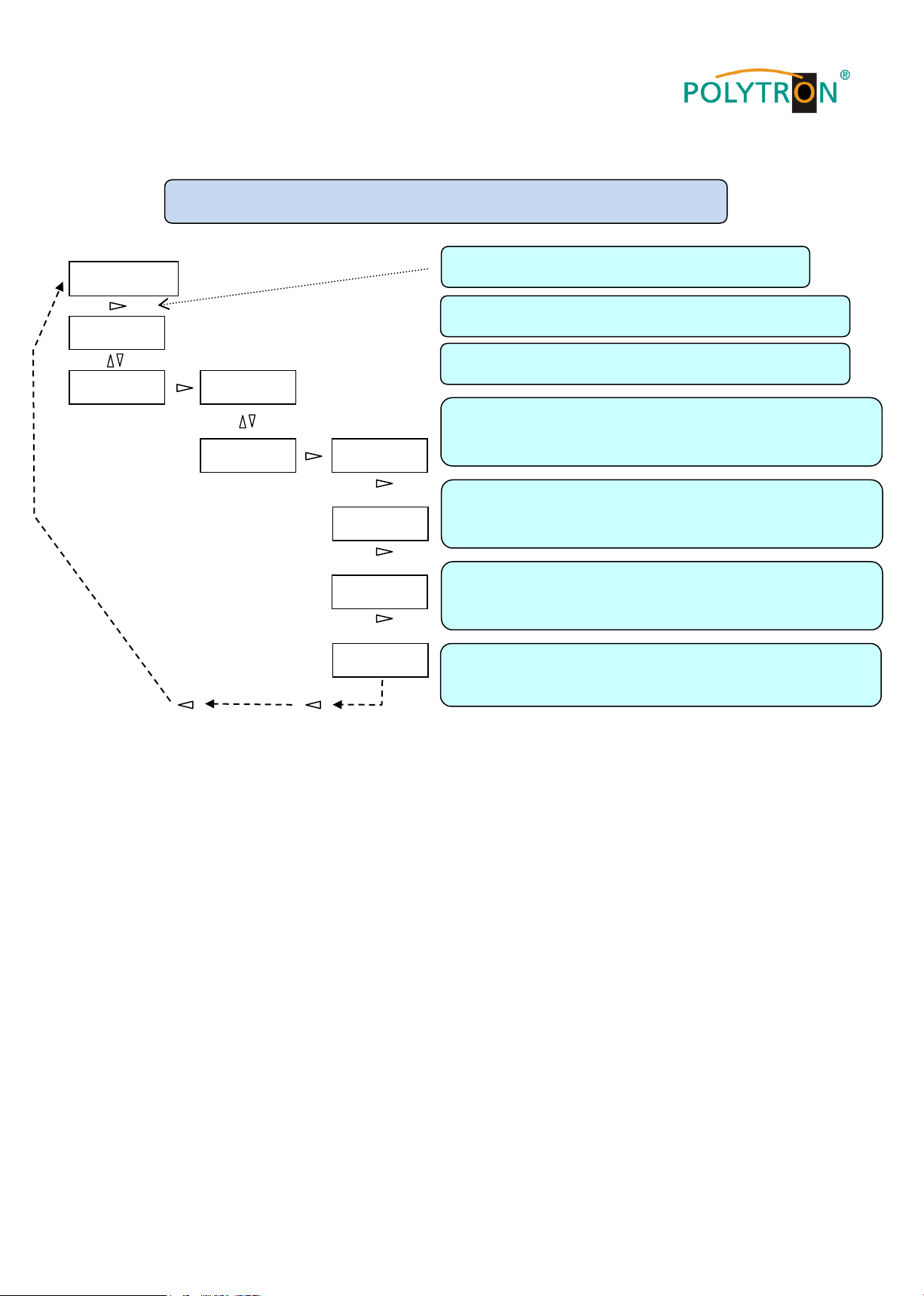

7. Einstellungen an der Grundeinheit SPM 200 LAN
Einzelne Ziffern der IP-Adresse mit ◄► an- und mit ▼▲ auswählen.
Achtung: mit Drücken von ► am Ende der Zeile werden die Daten bestätigt!
Mit ▼▲ den Bereich Service auswählen und mit ► bestätigen !
► Gedrückt halten bis Anzeige aktiviert ist.
◄ : zurück ► : weiter + bestätigen ▼▲ : hoch + runter
Mit ▼▲ den Bereich LAN settings auswählen und mit ► bestätigen!
← Program →
↨ Service
Polytron Headend
SPM 200 LAN X.X.
← Service →
↨ Program
← Reset →
↨ Copykey
← LAN settings →
↨ Reset
IP Address →
192.168.x.xxx
Subnet Mask →
255.255.255.xxx
Port →
100xx
Einzelne Ziffern des Ports mit ◄► an- und mit ▼▲ auswählen.
Achtung: mit Drücken von ► am Ende der Zeile werden die Daten bestätigt!
Einzelne Ziffern der Subnet Mask mit ◄► an- und mit ▼▲ auswählen.
Achtung: mit Drücken von ► am Ende der Zeile werden die Daten bestätigt!
Gateway →
192.168.x.xxx
Einzelne Ziffern des Gateways mit ◄► an- und mit ▼▲ auswählen.
Achtung: mit Drücken von ► am Ende der Zeile werden die Daten bestätigt!
Für das Gateway die Adresse des Routers eintragen.
11
NOTE The contents of this company manual are protected on copyright and may be quite still partly duplicated
English
or copied in any form without approval of the creator. Changes in this company manual which are carried out without consent of the creator can lead to the loss of the guarantee or to the rejection of the
product liability on the part of the manufacturer.
The creator is grateful for suggestions for improvement.
Creator:
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Germany
The following emphases are used in this manual with the following meanings:
NOTE apply to technical requirements which the user of the equipment must particularly take into account to
ensure a faultless function of the equipment/plant.
ATTENTION refers to instructions which have to be adhered exactly to avoid damage or destruction of the device.
CAUTION stand for instructions endangering persons doesn't exclude whose nonobservance.
At references to a component e.g. (figure 1/3) provided by a place number the reference to figure 1 place number 3
refers in this example.
ATTENTION This unit is equipped with ESD-components! (ESD = Electrostatic Sensitive Device)
An electrostatic discharge, is an electrical current pulse, which can flow triggered by large tension difference also over a normally electrically isolating material.
In order to be able to ensure the reliability of ESD assemblies, it is necessary to adhere the most important
handling rules:
Electrostatically sensitive assemblies may be processed only on electrostatically protected work place (EPA)!
Pay attention to permanent potential compensation!
Guarantee person grounding over wrist and shoe grounding!
Avoid electrostatically rechargeable materials like normal PE, PVC, polystyrene, etc.!
Avoid electrostatic fields >100 V/cm!
Use only labelled and defined packing and transportation materials!
Damages by faulty connection and/or inexpert handling are excluded from any liability.
12
8. Mounting and safety instructions
13
9. Description
Einschalten
Loads data from
the memory
Stand-by mode,
shows the
software version
Polytron Headend
SPM A.1
Polytron Headend
Loading Data...
Switching on
The basic unit SPM 200 LAN is designed for the insertion of two modules of the SPM series. It allows the simple extension of existing installations or can be used as an independent headend. Only use the appliance in combination
with a stabilized adapter plug (12 V DC / 3 A), e.g. Polytron NG 12/3000 (Art.-No.: 9300610).
9.1 Installing or changing a module
Install the module by pushing it in the guide rails to the back and pressing it into the terminal strip. Now fasten the
module cover with the cross-head screws in front. For changing a module loosen the corresponding cross-head
screws, remove the module cover and pull out the module. Install the new module afterwards.
10 Programming
The unit is programmed by means of the keypad below the display.
The buttons , , and are used for the selection and confirmation of the operating steps and for adjusting
the values.
After switching on (connecting to the mains) the SPM 200 LAN, data will be imported and configured.
This procedure can last up to 40 seconds.
On the display appears
Polytron Headend Loading Data...
and after this
Polytron Headend SPM X.X
(X.X = version no. of the software).
The device is now in the stand-by mode.
NOTE
After a power failure all data remain.
14
10.1 Programming of modules
Parameters of the
selected module can be
programmed here
Scrolling from PL01
to PL02
→ Program
↨ Service
Polytron Headend
SPM A.1
← PL02 SPM-S2C →
↨ PL01 SPM-S2CT
←PL01 SPM-S2CT →
↨ PL02 SPM-S2C
Below procedure shows how to select one module slot and thus the corresponding module.
The programming of the modules is described in the respective operating instructions.
NOTE
If the software does not detect a new module then the slot of this module is not displayed (skipped) while scrolling up
or down, i.e. the firmware needs to be updated (see section 10.2).
15
10.2 Software update SPM 200 LAN via USB stick
Stand-by mode
Switch to Service
Polytron Headend
SPM A.1
← Reset →
↨ Update
Service →
↨ Program
→ Program
↨ Service
Plug USB stick
Update running
Please wait
Update?
Yes →
← Update →
↨ Temperature
Load data
Switch to Update
1) Download new Firmware from Polytron homepage www.polytron.de.
2) Copy the appropriate file to the root directory of the USB stick.
3) Plug the USB stick into the USB port of the SPM 200 LAN.
4) Open the update menu (see below).
5) Confirm update.
6) Wait until update is finished.
7) Remove USB stick.
After switching on the headend and take-over of the data the display shows the stand-by mode and the new software version number.
16
10.3 Activating the default setting (factory setting)
Stand-by mode
Switch to Service
Polytron Headend
SPM A.1
← Reset →
↨ Update
→ Service
↨ Program
→ Program
↨ Service
Select Reset
Stand-by mode, shows the
software version
Factory settings will be
restored
Confirm restoring of factory
setting by Yes
Restart, loads data from the
memory
Restore Defaults
← Yes →
Restoring
Factory Settings
Polytron Headend
SPM A.1
Polytron Headend
Loading Data...
In stand-by mode, press the button (right) until the display shows Program/Service. Now call up the factory setting according to the following program flow. The functions of the SPM 200 LAN are checked then and the factory
settings will be restored. The routine is completed if the headend jumps back again in the stand-by mode automatically, shown in the display.
17
11 Function Telecontrol
11.1 Description
After the assembly of the base unit and set-up of the input distribution in accordance with the instructions of the
basic device, the option "Telecontrol" allows to remotely control modules via a LAN connection.
The device can be programmed via the Internet by connection to a router (e.g. a DSL router).
11.2 Settings on the base unit
To prepare the base unit for remote control mode, the settings of the base unit SPM 200 LAN shown on page 20
have to be done.
11.3 CAT 5 network cable
A CAT 5 network cable is supplied with the unit. The device can be connected directly to a router by using this cable.
12 Installing the software
How to install the software on the PC/notebook (WIN XP or Vista required, min.):
1. Unpack WinZip-file SPM_telecontrol_PC_Vxxx.zip and run setup.exe.
2. Close open programs and click “OK”.
3. Select required directory and then click on the square with the PC icon.
4. Confirm program group with “Weiter”.
5. Confirm successful setup with “OK”.
13 Programming the parameters
13.1 Create the headend
1. Start the software >SPM_telecontrol<.
2. First of all, the required headend must be created by using the “Edit/Select” button and choosing “Edit Headends“.
3. Click on the “Add New” button.
. Enter the name, place, IP address (or if applicable alias: www.___) and port of the headend (an existing headend
can be modified by ”Modify” or deleted by “Delete”).
5. Finally click the "Save" button -> forwarding to the program menu “Select”, automatically.
18
13.2 Choosing created headend
1. Select the required headend via mouse pointer.
2. Double click on the arrow in front of the name or click on the “Download“ button. The overview of the existing programming will be downloaded.
13.3 Modify channel list
1. Choose slot to be programmed by pushing the button.
For example: ”Slot 2”
2. Adjust required parameters.
3. Click on the “Save/Back“ button.
Following error message appears, if two identical output channels have been set up: “Duplicate Channel/Frequencies-Settings! Please check!“. The identical channels are shown highlighted in red.
13.4 Proxy settings
If the PC is behind a proxy server, the address and the port can be set under the menu item (Edit/Select Proxy
Settings).
13.5 Settings for telecontrol by Internet
The following settings may vary depending on the type of router. Please follow the instructions in the router manual.
Exemplary procedure:
1. Assign each headend its own IP address in a number range (e.g. 192.168.1.XXX). The port may be the same for
all headends (for example, 10001).
2. Setting up “port forwarding” in the router, so that every head-end receives its own extern port.
3. If the broadband access has no permanent IP, a dynamic DNS service (e.g. www.dyndns.com) is needed.
Thereby the headend receives a unique address like headend.dyndns.com.
19
14 Settings on the base unit SPM 200 LAN
Choose individual digit of the IP address by ◄► and select number by ▼▲.
Attention: by pressing ► at the end of the line the data will be confirmed!
Select Service mode by ▼▲ and confirm with ► !
► Press and hold until display is enabled.
◄ : back ► : forward + confirm ▼▲ : up + down (scroll)
Select LAN settings by ▼▲ and confirm with ► !
← Program →
↨ Service
Polytron Headend
SPM 200 LAN X.X.
← Service →
↨ Program
← Reset →
↨ Copykey
← LAN settings →
↨ Reset
IP Address →
192.168.x.xxx
Subnet Mask →
255.255.255.xxx
Port →
100xx
Choose individual digit of the Port by ◄► and select number by ▼▲.
Attention: by pressing ► at the end of the line the data will be confirmed!
Choose digit of the Subnet Mask by ◄► and select number by ▼▲.
Attention: by pressing ► at the end of the line the data will be confirmed!
Choose digit of the Gateway by ◄► and select number by ▼▲.
Attention: by pressing ► at the end of the line the data will be confirmed!
Enter the gateway address of the router.
Gateway →
192.168.x.xxx
20
15. Bohrmaße / Drill dimensions
269 mm
287 mm
80 mm
Typ /
Type
SPM 200 LAN
Artikelnummer /
Article no.
5529062
Anzahl der Steckplätze /
Number of plug-in slots
2
Betriebsspannung /
Operating voltage
+12 V DC
Stromaufnahme max. /
Current consumption max.
3 A
Betriebstemperatur /
Operating temperature
0 - 50 °C
Ausgangsbuchse /
Output socket
F
Ausgangsimpedanz /
Output impedance
75 Ω
Max. Ausgangspegel /
max. Output level
102 dBµV
Maße (B x H x T) /
Dimensions (W x H x D)
287 x 87 x 175 mm
16. Technische Daten / Technical data
21
Notizen / Notes
22
Notizen / Notes
23
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Zentrale/Bestellannahme
H.Q. Order department + 49 (0) 70 81/1702 - 0
Technische Hotline
Technical hotline + 49 (0) 70 81/1702 - 12
Telefax + 49 (0) 70 81/1702 - 50
Internet http://www.polytron.de
eMail info@polytron.de
Technische Änderungen vorbehalten
Subject to change without prior notice
Copyright © Polytron-Vertrieb GmbH
24
Loading...
