Hausanschlussverstärker
Local Distribution Amplifier
HV 36122 N
HV 36122 F
Bedienungsanleitung/
Operating manual
0901192 V2
Page 2
2

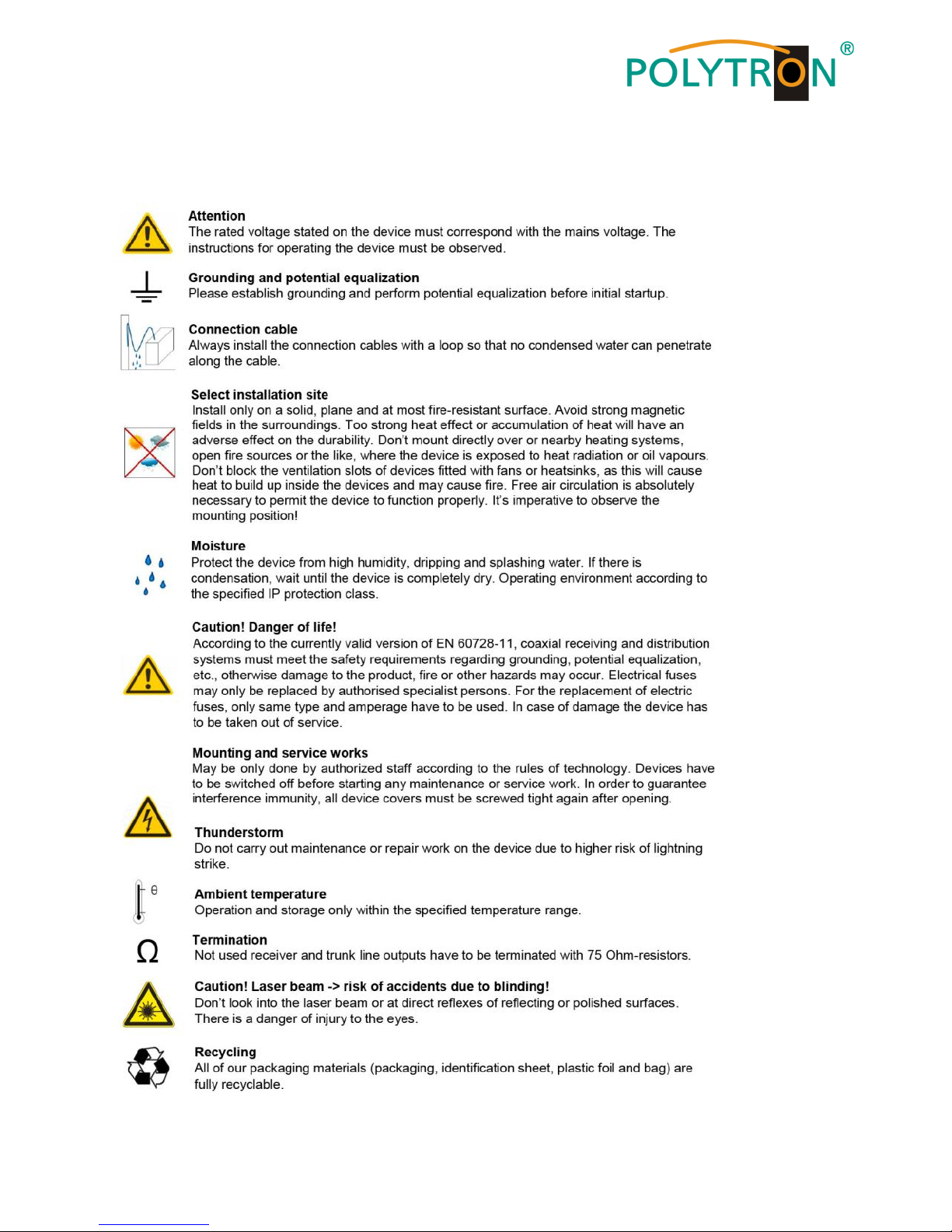

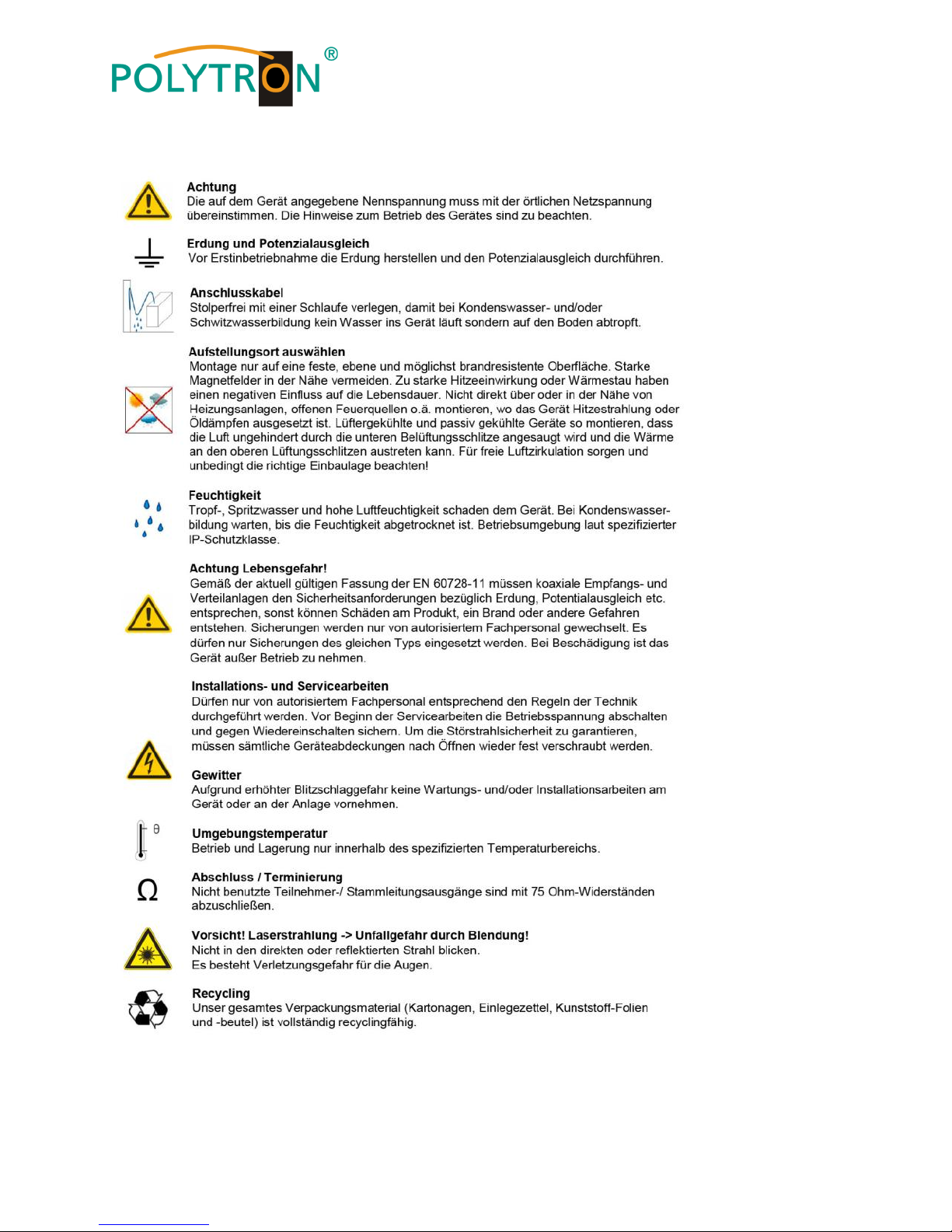

Montage- und Sicherheitshinweise
Bedingungen zur Sicherstellung der
elektromagnetischen Verträglichkeit (EMV)
Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein, Kontaktfedern dürfen
nicht oxidiert oder verbogen sein.
Page 3
3
Mounting and safety instructions
Precautions to ensure the electromagnetic compatibility (EMC)
All covers and screws must be fixed and tightened; contact springs must not be oxidized or deformed.
Page 4
4
1 Beschreibung
Kurzbeschreibung der technischen Eigenschaften:
Für große Hausverteilanlagen
Ausrüstbar mit Rückkanalfiltern für
30, 55 und 65 MHz
Power doubling-Endstufe in Hybrid-
technik
Zwei Steckplätze für Rückkanalfilter
(Ein- und Ausgang)
Schaltnetzteil mit hohem Wirkungs-
grad
Steckplatz für aktives oder passives
Rückkanalmodul
Steckplatz für variablen oder festen
Entzerrer
Verstärkung umschaltbar 28/36 dB
Stabiles Aluminiumdruckgussge-
häuse
Schutzart IP66 (DIN VDE 0470
Teil1)
Die neuen Gerätevarianten der HVSerie sind Hausanschlussverstärker
mit einem max. Ausgangspegel von
119-126 dBμV bei 862 MHz. Sie eig-
nen sich deshalb für jede Art von Verteilanlagen mit hoher Kanalbelegung.
Verstärkung und Entzerrung lassen
sich vor Ort durch Steckmodule einstellen.
Die Verstärkung lässt sich durch die
eingesteckte Interstage-Steckbrücke
von 28 dB auf 36 dB oder von 32 dB
auf 40 dB erhöhen.
Der Rückkanal kann durch verschiedene Rückkanalfilter wahlweise auf eine Frequenzobergrenze von 30, 55
oder 65 MHz eingestellt werden. Zur
Inbetriebnahme des Rückkanals müssen Rückkanalfilter am Ein- und Ausgang sowie ein passives oder aktives
Rückkanalmodul bestückt werden.
1 Description
Short description of the technical qualities:
For big distribution networks
Can be equipped with return path fil-
ters for 30, 55 and 65 MHz
Power doubling hybrid amplifier
Two slots for various return path fil-
ters (input and output)
Switch mode power supplies
Slot for active or passive return path
module
Slot for variable or fixed equalizer
Switchable amplification 28/36 dB
Sturdy aluminium die-cast housing
Protection Class: IP66 (DIN VDE
0470 Part 1)
The new units of the HV series are local distribution amplifiers with an output level from 119-126 dBμV at
862 MHz. Thus they are especially
suited for installation in all kind of distribution systems with high channel
density. Amplification and equalization
can be configured on site with plug-in
modules.
With the Interstage plug-in module it is
possible to change the gain from 28 dB
to 36 dB or from 32 dB to 40 dB.
The return path can be configured for
an upper frequency range of 30, 55 or
65 MHz using different return path filters available. To activate the return
path, the filters at the input and output
and a passive or active return path
module must be installed.
Page 5
5
Durch Bestückung mit unterschiedlichen Entzerrermodulen lassen sich die
Verstärker an die gewünschte Frequenzobergrenze (450, 606 oder
862 MHz) anpassen. Ab Werk werden
die Verstärker mit Steckbrücken geliefert und weisen einen linearen Frequenzverlauf bis 862 MHz auf.
Welche Module erhältlich sind, sehen
Sie auf Seite 8/9 in dieser Anleitung.
Da sowohl der Vorwärts- als auch der
Rückkanal vor Ort geänderten Bedingungen angepasst werden kann, sind
die Hausanschlussverstärker der HVSerie absolut zukunftssicher.
Orts- und ferngespeiste Versionen mit
einem Stromdurchgang bis zu 2,5 A
(Brummmodulationsabstand Ø 65 dB)
(nur HV 36122 F) stehen zur Verfügung, so dass ein flexibles Versorgungskonzept aufgebaut werden kann.
Da der Ein- und Ausgang in PG11Technik ausgeführt ist, ist der Anschluss von IEC-, F- oder anderen
Steckern möglich (Werksausstattung:
ohne Buchsen).
Auch gemischte Anschlussnormen,
z.B. für Kabel mit unterschiedlichen
Durchmessern, sind möglich.
Geeignete PG11-Gehäuseanschlüsse
befinden sich im Polytron-Programm
(siehe Hauptkatalog).
Der Verstärker ist an allen Ein- und
Ausgängen zuverlässig gegen Überspannungen geschützt.
über Adapter
Through installation of different equalizer modules the amplifier can be
adapted to the required upper frequency range (450, 606 or 862 MHz). The
amplifiers are delivered ex-factory with
jumper bridges, thus having a linear
frequency range up to 862 MHz.
Which modules are available can be
seen in this manual on page 8/9.
As it is possible to subsequently adapt
the forward as well as the return path
on site, the CATV distribution amplifiers are well future orientated.
Versions with mains supply or remote
powering with a transit current up to
2,5 A (hum modulation ratio Ø 65 dB)
(only HV 36122 F) are available, allowing a flexible power supply concept.
Input and output are made in PG11
technology, which allows the connec-
tion of IEC, F and other plugs
(Factory outfit: without sockets).
Mixed connection standards, e.g. for
cables with different diameters, are also possible.
Suitable PG11-adapters are available
from Polytron (see main catalogue).
The amplifier is well protected against
high tension on input and output.
by adaptors
Page 6
6

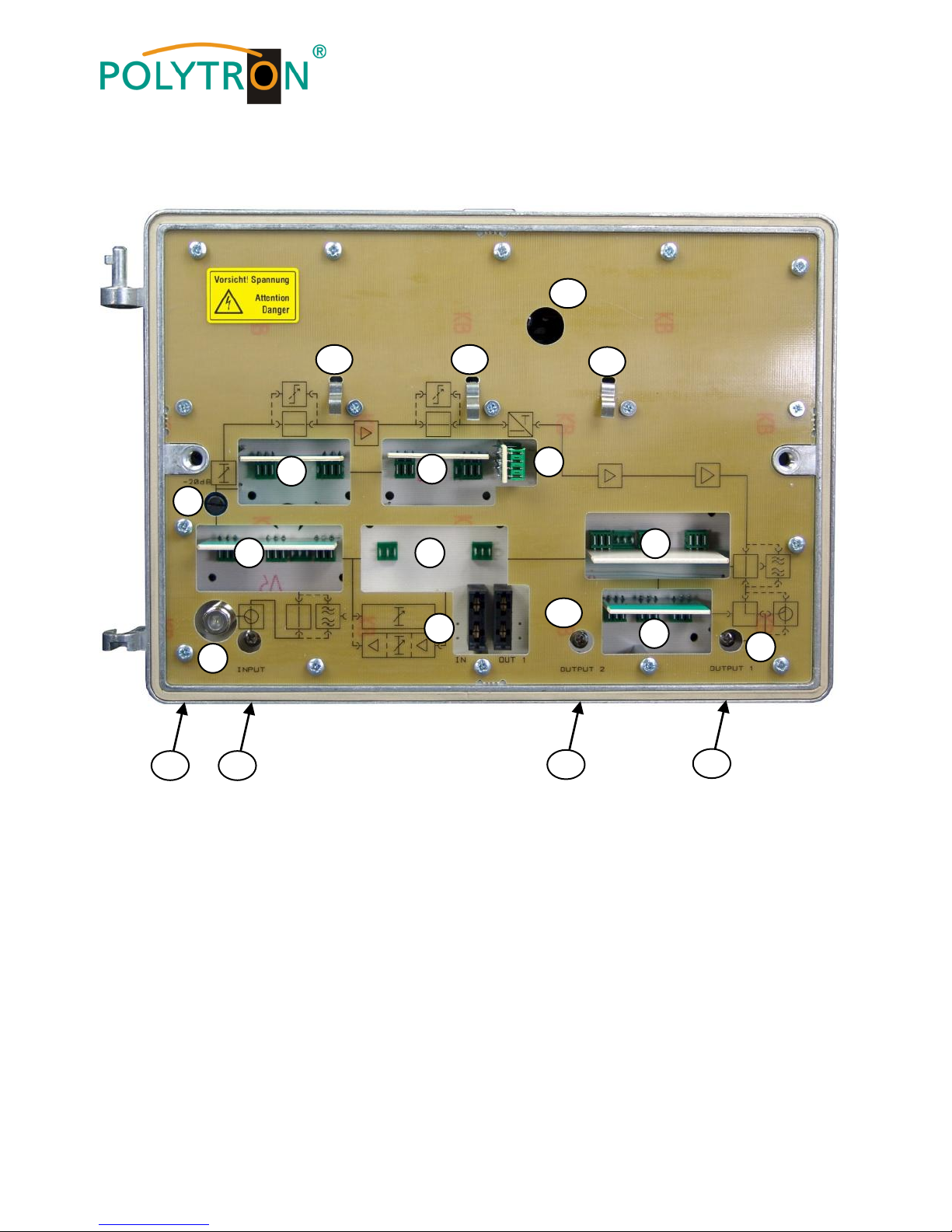

2 Einstellmöglichkeiten
1 Signaleingang / Signal input
(F + PG11)
2 Sicherungshalter / Fuse holder
(nur / only HV 36122 F)
3 Rückkanalfilter /
Return path filter
4 Aktiver / Passiver Rückkanal
Active / Passive return path
5 Entzerrer / Equalizer
6 Dämpfungssteller /
Variable attenuator
7 Hybridendstufe /
Hybrid output stage
2 Setting possibilities
8 Signalausgang 1 (PG11) /
Signal output 1 (PG11)
9 Ausgangssteckplatz /
Output plug-in slot
10 Signalausgang 2 (PG11 )/
Signal output 2 (PG11)
11 LED (Funktionskontrolle)
LED (function control)
12 Massekontaktfedern
Ground contact springs
13 Erdklemme / Ground terminal
1 2 3
4
5 5 6
7
8
9 3 11
12
12
12
10
13 1 10
8
Page 7
7
1) Signaleingang
2) Fernspannungsversorgung
Der Stromdurchgang ist für den Ein-/
Ausgang des Verstärkers durch Sicherungen getrennt schaltbar. Durch Bestückung mit den beiliegenden Sicherungen ist es möglich, die Fernspeisspannung zum Eingang bzw. Ausgang
durchzuschalten (nur HV 36122 F).
3) Rückkanalfilter
Der Rückkanal kann je nach Kapazitätsbedarf mit einer Frequenzobergrenze von 30, 55 oder 65 MHz realisiert werden. Der Vorwärtskanal beginnt dann bei 47, 73 bzw. 86 MHz.
(Werksausstattung: Brücke, nur Vorwärtskanal aktiv).
4) Aktiver / Passiver Rückkanal
Der Rückkanal lässt sich mit Verstärkung (aktiv) oder ohne (passiv) aufbauen. Die Verstärkung bzw. Dämpfung wird mit dem im Steckmodul eingebauten Pegelsteller justiert (Werksausstattung: nicht bestückt / überbrückt).
5) Entzerrer vor der ersten Verstärkerstufe
Ein Entzerrer kompensiert die mit der
Frequenz zunehmende Dämpfung
passiver Bauteile in der Anlage. Vor
der ersten Verstärkerstufe sorgt er dafür, dass diese nicht übermäßig durch
niedrige Frequenzanteile belastet wird.
Er erhöht allerdings hier entsprechend
seiner Dämpfung das Rauschmaß bei
niedrigen Frequenzen (Werksausstattung: Brücke für linearen Frequenzgang).
1) Signal input
2) Remote powering
Remote powering can be separately
set with fuses for the input and output.
It is possible to switch the remote powering voltage to the input or output by
assembling with the enclosed fuses
(only HV 36122 F).
3) Return path filter
The return path filter can be configured
depending on capacity needs, for a
frequency range up to 30, 55 or 65
MHz. The forward path then begins at
47, 73 resp. 86 MHz (Factory outfit:
bridged, only forward path is active).
4) Aktive / Passive return path
The return path can be built-up with
amplification (active) or without (passive). The amplification resp. attenuation of the return path is adjusted with
the built-in attenuator of the plug-in
module (Factory outfit: not fitted /
bridged).
5) Equalizer in front of first amplifier stage
An equalizer compensates the increasing attenuation of passive components
at higher frequencies. It ensures that
the first amplification stage is not overburdened with low frequency parts.
However, according to its attenuation,
it increases the noise level at low frequencies (Factory outfit: bridged for
linear frequency response).
Page 8
8
6) Dämpfungssteller
Durch diesen Pegelsteller wird die
maximal mögliche Verstärkung im
Vorwärtszweig auf den gewünschten
Wert reduziert und dadurch der Ausgangspegel eingestellt.
7) Hybridendstufen
Durch das Steckmodul lässt sich die
Verstärkung zwischen 28 dB und
36 dB oder 32 dB und 40 dB umschalten.
8) Signalausgang 1
9) Ausgangssteckplatz
Zur Bestückung mit einem Ausgangsverteiler, -abzweiger oder einer Ausgangsmessbuchse.
10) Signalausgang 2
11) LED (Funktionskontrolle)
Zeigt an, ob der Verstärker eingeschaltet ist.
12) Massekontaktfedern
Stellen den Massekontakt zum Gehäuse her.
13) Erdklemme
6) Variable attenuator
The variable attenuator allows the
maximum amplification setting to be
reduced to the required amplification
in the forward path, thus enabling the
adjustment of the output level.
7) Hybrid output stage
The amplification can be switched between 28 and 36 dB, or 32 dB and
40 dB by the plug-in module.
8) Signal output 1
9) Output plug-in slot
For equipping with an output splitter,
output tap or output test socket.
10) Signal output 2
11) LED (function control)
Indicates whether the amplifier is
switched on.
12) Ground contact springs
Establish the ground contact to the
housing.
13) Ground terminal
Page 9
9

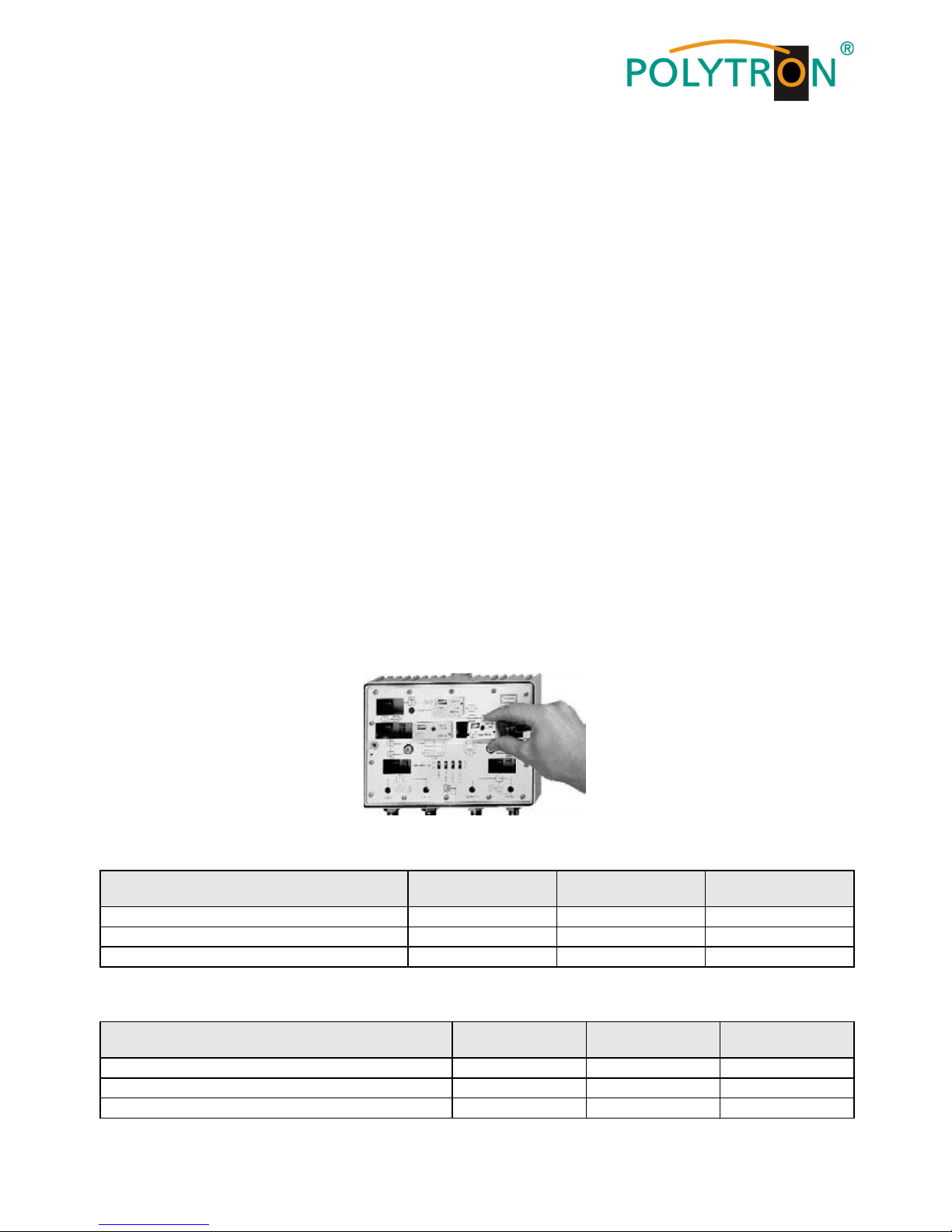

3 Steckmodule:
Programmübersicht
Die HV-Verstärker sind ab Werk mit
Steckbrücken ausgerüstet. Die Verstärker werden mit einer linearen Verstärkungscharakteristik im Vorwärtskanal ausgeliefert. Dazu befinden sich
Brücken in den Entzerrersteckplätzen.
Entsprechende Steck-Entzerrermodule, ob fest oder variabel, können
eingesetzt werden. Alle Module sind
gekapselt, um Beschädigungen oder
unbeabsichtigtes Verstellen zu vermeiden. Generell gilt, dass die obere
Frequenzgrenze des Entzerrers sowohl im Vorwärtszweig als auch im
Rückkanal mit der Frequenzgrenze
der Anlage identisch sein sollte.
Oberhalb der spezifizierten Frequenz
fällt die Entzerrungskurve steil ab.
3 Plug-in modules:
Programme overview
All modules are encapsulated to prevent damage or unintentional adjustment. High quality connectors ensure
stable RF connections to the main
amplifier board. Guiding notches have
been fitted to enhance easy insertion
of the modules. The amplifiers are
manufactured with a flat frequency response throughout the forward and
reverse band. For this purpose all
slots are fitted with bridges upon delivery. To compensate losses when
installed in a distribution system appropriate equalizers can be fitted to
compensate this.
Rückwegmodule aktiv/passiv Return path module active/passive
Typ / Type
VMR 0
VMR 12
VMR 24
Verstärkung / Amplification
-10 – 0 dB
2 – 12 dB
14 – 24 dB
Ausgangspegel / Output level IMA3
–
113 dBµV
113 dBµV
Artikel-Nr. / Article no.
148.15
148.17
148.16
Rückkanalfilter Return path filters
Typ / Type
VMF 3
VMF 5
VMF 6
Frequenzbereich / Frequency range
4 – 30 MHz
4 – 55 MHz
4 – 65 MHz
Durchgangsdämpfung / Through loss
0,5 dB
0,5 dB
0,5 dB
Artikel-Nr. / Article no.
148.45
148.46
148.47
Page 10
10
Festentzerrer Fixed forward path equalizers
Typ / type
VM 3-6
VM 3-9
VM 3-12
VM 4-6
VM 4-9
VM 4-12
Frequenzbereich /
Frequency range
47 – 300 MHz
47 – 450 MHz
Entzerrung / Equalization
6 dB
9 dB
12 dB
6 dB
9 dB
12 dB
Grunddämpfung / Basic loss
-1 dB
-1 dB
Artikel-Nr. / Article no.
147.80
147.81
147.82
147.25
147.26
147.27
Festentzerrer Fixed forward path equalizers
Typ / type
VM 6-6
VM 6-9
VM 6-12
VM 8-6
VM 8-9
VM 8-12
Frequenzbereich /
Frequency range
47 – 606 MHz
47 – 862 MHz
Entzerrung / Equalization
6 dB
9 dB
12 dB
6 dB
9 dB
12 dB
Grunddämpfung / Basic loss
-1 dB
-1 dB
Artikel-Nr. / Article no.
147.30
147.31
147.32
147.35
147.36
147.37
Variable Entzerrer Variable forward path equalizers / attenuators
Typ / type
VM 4
R-10
VM 4
R-20
VM 6
R-10
VM 6
R-20
VM 8
R-10
VM 8
R-20
VMD
10
VMD
20
Frequenzbereich /
Frequency range
47 – 450 MHz
47 – 606 MHz
47 – 862 MHz
47 – 862 MHz
Entzerrung /
Equalization
0 - 10
dB
0 – 20
dB
0 - 10
dB
0 – 20
dB
0 - 10
dB
0 – 20
dB
–
–
Grunddämpfung /
Basic loss
-1 dB
-1 dB
-1 dB
0 - 10
dB
0 – 20
dB
Artikel-Nr. /
Article no.
147.65
147.66
147.68
147.69
147.71
147.72
148.04
148.05
Ausgangsmodule 4 – 862 MHz Output modules 4 – 862 MHz
Typ / type
VMM 20
VMA 7
VMA 14
VMV 4
Art
Messb. / Testp.
Abzweiger / Tap
Verteiler / Splitter
Ausgang 1 / Output 1
0 dB
-2 dB
-1 dB
-4 dB
Ausgang 2 / Output 2
-20 dB
-7 dB
-14 dB
-4 dB
Artikel-Nr. / Article no.
148.37
148.38
148.39
148.40
Page 11
11
4 Technische Daten 4 Technical data
TYP

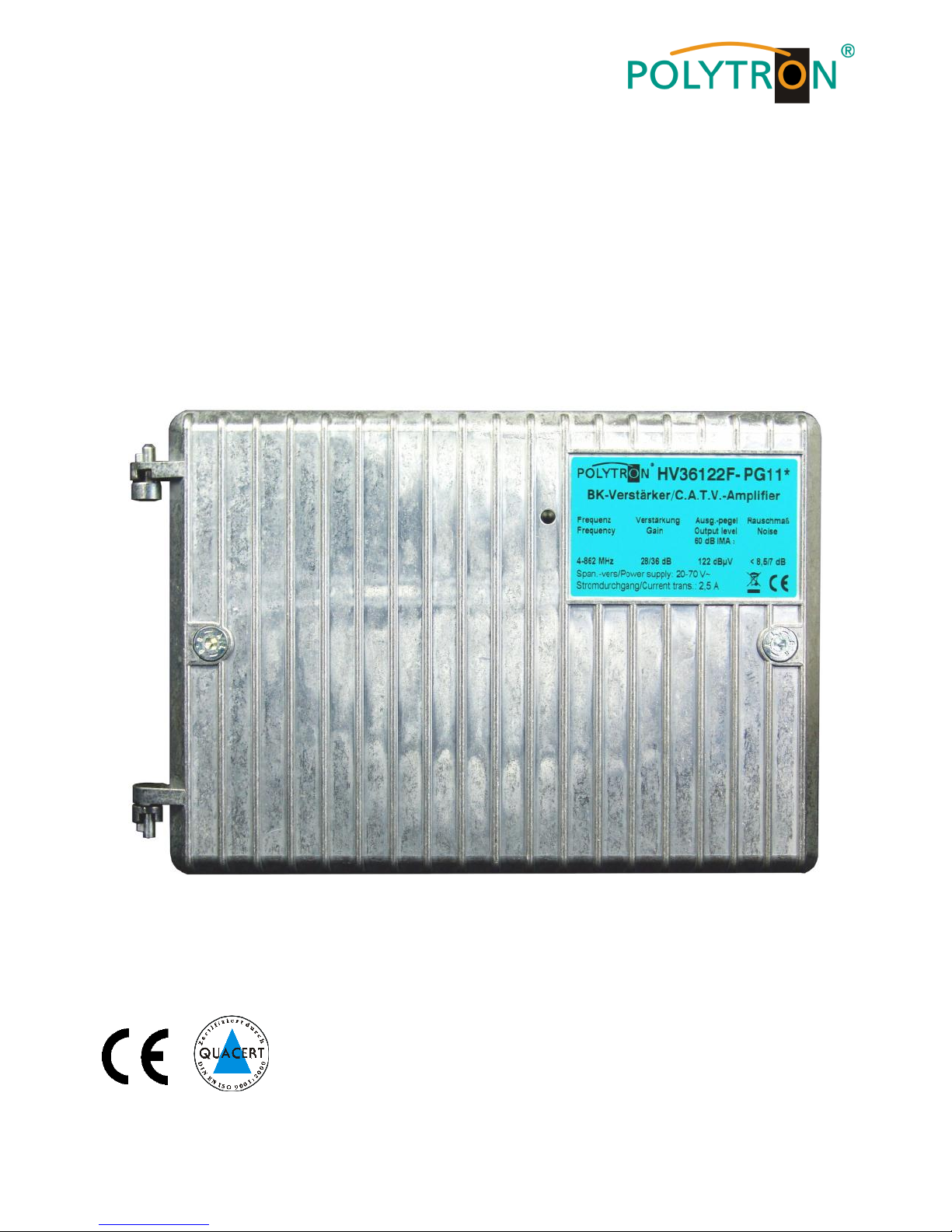

HV 36122 N
HV 36122 F
Frequenzbereich
Frequency range
4 – 30 MHz*
47 – 862 MHz
Verstärkung schaltbar
Gain switchable
14 – 24 dB2)
28/36 dB
Linearität / Flatness
±0,75 dB2)
±0,75 dB
Variabler Pegelsteller
Variable attenuator
-10 dB2)
-20 dB
Rauschmaß / Noise figure
≤ 6 dB
2)
≤ 7 dB
Entzerrung / Steckplatz
Equalization / Plug-in slot
−
2
Ausgangspegel / Output Level
450 MHz
606 MHz
862 MHz
60 dB IMR3 (DIN 45004B)
124 dBµV
123 dBµV
122 dBµV
60 dB IMR2 (DIN 45004A1)
116 dBµV
116 dBµV
115 dBµV
60 dB CTBA1)
112 dBµV
109 dBµV
107 dBµV
60 dB CSO
107 dBµV
107 dBµV
105 dBµV
1 R 8 - 15 (36 TV / 24 FM)
104 dBµV
−
−
Rückflussdämpfung / Return loss
20 dB – 40 MHz (-1,5 dB/Oktave)
Spannungsversorgung
Voltage supply
180 – 255 VAC
24 – 70 VAC
Leistungsaufnahme
Power consumption
14 W
Stromdurchgang / Transit current
−
2,5 A
Anschlüsse / Connections
2x PG11 oder / or 5/8"
Maße (B x H x T)
Dimensions (w x h x d)
242 x 163 x 60 mm
Gewicht / Weight
ca. 2,42 kg
1)
nach DIN EN 50083, Teil 3 CTBA bei 60 dB
IMA, CENELEC-Raster 42 Kanäle.
2)
Angaben bei Einsatz des Rückkanalmoduls
VMR-24
* mit entsprechendem Rückkanalfilter Typ
VMF… auf 4-30, 4-55 oder 4-65 MHz selektierbar.
1)
according to DIN EN 50083, Part 3 CTBA at
60 dB IMR, CENELEC-raster 42 channels.
2)
measured with VMR-24
* dependent on which VMF… filter is chosen.
CTBA = Composite Triple Beat Area
Page 12
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Zentrale/Bestellannahme
H.Q. Order department + 49 (0) 70 81/1702 - 0
Technische Hotline
Technical hotline + 49 (0) 70 81/1702 - 0
Telefax + 49 (0) 70 81) 1702 - 50
Technische Änderungen vorbehalten
Subject to change without prior notice
Copyright © Polytron-Vertrieb GmbH
HINWEIS
Der Inhalt dieses Firmenhandbuches ist urheberrechtlich geschützt und darf ohne Genehmigung
des Verfassers weder ganz noch teilweise in irgendeiner Form vervielfältigt oder kopiert werden.
Änderungen in diesem Firmenhandbuch, die ohne Zustimmung des Verfassers erfolgen, können
zum Verlust der Gewährleistung bzw. zur Ablehnung der Produkthaftung seitens des Herstellers
führen. Für Verbesserungsvorschläge ist der Verfasser dankbar.
NOTE
The contents of this company manual are copyrighted and must not be duplicated or copied in any
form, either partially or in full, without the prior consent of the creator. Changes in this company
manual which are carried out without consent of the creator can lead to the loss of the guarantee
or to the rejection of the product liability on the part of the manufacturer. The creator is grateful for
suggestions for improvement
Loading...
