HDMI Modulator DVB-T / IP
HDM 4 T
Bedienungsanleitung
User manual
0901702 V3
Montage- und Sicherheitshinweise
Vor Arbeiten am Modulator bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen!
2
DVD-Player
Receiver
PC / Laptop
Kamera
ASI in
ASI out
Inhaltsverzeichnis
Montage- und Sicherheitshinweise ............................................................................................................................... 2
Inhaltsverzeichnis ............................................................................................................................................................ 3
Beschreibung ................................................................................................................................................................... 3
Bedienelemente ............................................................................................................................................................... 4
Anschlüsse ....................................................................................................................................................................... 4
Grundeinstellungen im Auslieferzustand ..................................................................................................................... 5
Handprogrammierung am Gerät .................................................................................................................................... 6
Programmierung über Webbrowser (NMS) ................................................................................................................. 11
Technische Daten .......................................................................................................................................................... 20
HINWEIS Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.
Beschreibung
Modulator zur Umsetzung von bis zu 4 HDMI-Signalen und einem ASI-Transportstrom in bis zu
zwei DVB-T konforme (COFDM) Ausgangskanäle. Die Signale stehen auch als IP-Stream zur Verfügung und können in IPTV-Netzwerke eingespeist werden. Das ASI-Signal steht an zwei Ausgängen zur Weiterverarbeitung zur Verfügung. Als Videoformat kann wahlweise der MPEG 2- oder
der MPEG 4-Standard genutzt werden. Das Gerät ist flexibel einsetzbar und kann HDMI-Signale
und ASI-Transportströme z.B. von Receivern, Computern, Kameras und DVD-Playern verarbeiten.
HINWEIS Nach einem Netzausfall bleiben alle Daten erhalten.
3
3 1 2 4 5 6 8
9
10
12
14
15
17
16
18
11 7 11
11
11
13
Bedienelemente
1 Taste nach oben im Menü
2 Taste nach unten im Menü
3 Taste nach links im Menü
4 Taste nach rechts im Menü
5 Taste „Enter“ (Auswahl bestätigen)
6 Taste „Back“ (im Menü einen Schritt zurück)
7 Taste „Menu“ (um in das Menü zu kommen und es zu verlassen)
8 Anzeige Betriebsspannung
9 Anzeige Alarm, wenn kein Signal anliegt
10 Anzeige ob ein HDMI-Signal anliegt
Anschlüsse
11 HDMI-Eingänge
12 ASI in
13 ASI out
14 Netzanschluss / Netzschalter / Netzsicherung
15 HF-Ausgang
16 Durchschleifeingang (zum Zusammenschalten mit externen Signalquellen)
17 LAN-Anschluss zum Programmieren über Web-Browser
18 IP-Ausgang
4
HDM 4 T
Netzwerk*
IP Adresse
Subnetzmaske
Gateway
Webmanagement-Port
Login Username
Login Password
192.168.001.225
255.255.255.000
192.168.000.001
80
admin
admin
Eingang 1/2
Video Format
Aspect Ratio
Low delay
Video BitRate (Mbps)
H.264 Profile
H.264 Level
Audio Format
Audio BitRate
Audio Gain (0-400%)
H.264
Auto
Normal
8
High Profile
Level 4.0
Mpeg 2
192 kbps
100%
IP Output
SPTS1
SPTS2
SPTS3
SPTS4
Service IP
Subnetzmaske
Gateway
alle Streams sind aktiviert
224.002.002.002 Port 2234 UDP
224.002.002.002 Port 2236 UDP
224.002.002.002 Port 2238 UDP
224.002.002.002 Port 2240 UDP
192.168.002.137
255.255.255.000
192.168.002.000
Modulator
Konstellation
Bandbreite
FFT Mode
Guard-Intervall
Coderate
HF-Frequenz
HF-Ausgangspegel
Ausgang E Bitrate (ASI)
64 QAM
8 MHz
2K
1/32
5/6
474,00 / 482,00 MHz
-16,00 dBm
60,00 Mbps
Grundeinstellungen im Auslieferzustand
Die HDM-Geräte sind im Auslieferzustand entsprechend der Hardware-Bestückung vorkonfiguriert.
Die Eingangssignale sind als H.264 Signale festgelegt. Die Modulator-Ausgänge sind alle aktiv.
Am ASI-Ausgang wird das Signal des Modulators A zur Verfügung gestellt.
Der Auslieferzustand kann jederzeit durch „Factory set“ hergestellt werden. Alle Transportstrominformationen werden neutral vorgegeben und können den Erfordernissen des Kabelnetzbetreibers
angepasst werden.
Die Grundeinstellungen der Geräte sind nachfolgend dargestellt:
* Wird der Auslieferzustand erneut hergestellt, so bleiben die Netzwerkeinstellungen unverändert
gemäß der zuletzt gesicherten Konfigurationen erhalten.
5
3 Modulator
4 TS Config
5 Network
6 System
Start up…
Start ok…
DVB-T 750.00MHz
0.000 Mbps 0.0M
1
2
4
3
1 Status
2 Input sets
Handprogrammierung am Gerät
LCD-Anzeige nach dem Einschalten:
1. Zeigt die Modulation des Ausgangssignals.
2. Zeigt die Ausgangsfrequenz.
3. Zeigt die Datenrate des Ausgangssignals.
4. Ohne Bedeutung
Übersicht Hauptmenü:
Das Hauptmenü erscheint nach Drücken der Taste „Menu“.
Mit den Pfeiltasten erfolgt die Steuerung durch das Menü.
Mit „Enter“ werden die Einstellungen bestätigt.
Mit „Back“ einen Schritt zurück in das vorherige Menü.
1. Alarm Status
Wenn kein Signal anliegt, steht unter dem Menüpunkt „Alarm Status“ „No Video in“
und die LED (9) für Alarm leuchtet rot.
Diese leuchtet auch rot, wenn am Ausgang ein Daten-Overflow besteht.
Nach betätigen der Taste „Enter“ im Menüpunkt „Status“ wird die Laufzeit des Gerätes angezeigt.
6
2. Input Settings / Eingangs-Einstellungen
Die 4 Eingänge sind wie folgt anzuwählen:
2. 1 Input 1 :
2.1.1 Program 1 2.1.2 Program 2
2. 2 Input 2 :
2.2.1 Program 3 2.2.2 Program 4
Video Format:
Mpeg2 oder H.264 / Standard: H.264
Low delay:
Normal, Mode 1, Mode 2 / Standard: Normal
Video Bit Rate:
Wert zwischen 1 und 19 Mbps einstellen / Standard: 8 Mbps
Audio Format:
MPEG1 Layer 2, MPEG2 AAC oder MPEG4 AAC / Standard: MPEG2
Audio Bit Rate:
Auswahl: 64, 96, 128, 192, 256, 320 kbps / Standard: 192 kbps.
Program info / Program name / Service name / PIDs :
Programmspezifische Änderungen können geändert werden.
2.3 ASI
Parse Program:
Auslesen der Programme aus dem ASI-Datenstrom
Select Program:
Auswahl der Programme zur Modulation in DVB-T oder zum ASI-Ausgang.
√: Das Programm ist zur Weiterverarbeitung ausgewählt.
X: Das Programm wird nicht weiter verarbeitet.
7
3.1 Output A
3.2 Output B
3.x.1 Bandwidth
3.x.2 Constellation
3.x.5 Code Rate
3.x.6 RF Frequency
3.x.9 ASI Output
3.x.3 FFT
3.x.4 Guard Interval
3.x.7 RF out level
3.x.8 RF On
3. Modulation Setting / Modulator-Einstellungen
3.x Output:
Auswahl: A, B
3.x.1 Bandwidth:
Auswahl: 6 MHz, 7 MHz, 8 MHz
Standard: 8 MHz
3.x.2 Constellation:
Auswahl: QPSK, 16 QAM, 64 QAM
Standard: 64 QAM
3.x.3 FFT:
Auswahl: 2K, 8K
Standard: 2K
3.x.4 Guard Interval:
Auswahl: 1/4, 1/8, 1/16, 1/32
Standard: 1/32
3.x.5 Code Rate:
Auswahl: 1/2, 2/3, 3/4, 5/6, 7/8
Standard: 5/6
3.x.6 RF Frequency:
Bereich: 30-960 MHz
Standard: 474/482 MHz
3.x.7 RF out level / Ausgangspegel:
Pegelbereich -30 dBm bis -10 dBm
-30 dBm = 79 dBµV
-25 dBm = 84 dBµV
-20 dBm = 89 dBµV
-15 dBm = 94 dBµV
-10 dBm = 99 dBµV
3.x.8 RF On
Auswahl: On oder Off
Standard: On
3.x.7 ASI Output / ASI-Ausgang:
Auswahl: A, B, C (E)
4. TS Config
Konfiguration der TS ID und der ONID für die 2 Programme und den ASI-Ausgang
8
5. Network / Network-Einstellungen
5.2.x.3 Output IP
5.2.x.4 Output Port
5.2.x.1 Data Enable
5.2.x.2 Null Pkt. Filter
5.1 NMS
5.2 IP Stream
5.1 NMS IP Address
5.2 Subnet Mask
5.3 Gateway
5.4 MAC Address
5.5 Web NMS Port
5.6 Reset Password
5.x IP Konfiguration:
Auswahl: NMS oder IP Stream
5.1.1 NMS IP Address:
Einstellung der IP-Adresse
für den Webbrowser-Zugang
Standard: 192.168.001.225
5.1.2 Subnet Mask:
Standard: 255.255.255.000
5.1.3 Gateway:
Standard: 192.168.000.001
5.1.4 MAC Address:
Wird dem Gerät vom Hersteller zugewiesen
5.1.5 Web Manage Port:
Standard: 00080
5.1.6 Reset Password:
Auswahl “Yes” or “No”. Das Passwort und der
Username kann wieder auf „Default“
(Passwort: admin und Username: admin)
zurückgesetzt werden
5.2 IP Stream Konfiguration
5.2.x.1 Data Enable:
IP-Ausgang Enable/ON oder Disable/OFF
Standard: enable/ON
5.2.x.1 Null Pkt Filter:
Auswahl: “Yes” oder “No”
Standard: Yes
5.2.x.3 Output IP:
Multicast IP-Adresse des ausgehenden Datenstroms
Standard: 224.002.002.002
Eingabe VLC-Player: udp://@ 224.002.002.002
5.2.x.4 Output Port:
Standard: OUT1 = 02234, OUT2 = 02236,
OUT3 = 02238, OUT4 = 02240
9
5.2.x.5 Service IP
5.2.x.6 Subnet Mask
5.2.x.7 Gateway
5.2.x.8 Protocol
5.2.x.5 Service IP
Eingang IP-Adresse des Modulators
Default: 192.168.002.137
5.2.x.6 Subnet Mask:
Standard: 255.255.255.000
5.2.x.7 Gateway:
Standard: 192.168.002.000
5.2.x.8 Protocol:
Standard: UDP
6. System
6.1 Save config / Einstellungen speichern
Auswahl: „Yes“ oder „No“
6.2 Load saved CFG / Lade abgespeicherte Einstellungen
Auswahl: „Yes“ oder „No“.
6.3 Factory reset / Lade Grundeinstellungen
Auswahl: „Yes“ oder „No“.
Achtung: Nach einem Reset müssen die Ausgangsparameter, gemäß der Bedienungsanleitung, auf die Standard-Werte eingestellt werden.
6.4 LCD timeout / Einschaltdauer der LCD-Anzeige
Auswahl: 5s, 10s, 30s, 45s, 60s, 90s, 120s.
Standard: 30s
6.5 Version
Software- und Hardware-Version
10
Programmierung über Webbrowser (NMS)
Den PC oder das Notebook mittels Standard-Netzwerkkabel mit der NMS-Buchse verbinden.
Falls ein Proxyserver verwendet wird, so ist dieser (in den Netzwerkverbindungen) zu deaktivieren.
Der verwendete PC muss sich im gleichen Netzwerk befinden wie der Modulator.
In der Grundeinstellung besitzt das Gerät die IP-Adresse 192.168.001.225. Dem PC muss somit
die IP-Adresse 192.168.001.xxx zugewiesen werden (Netzwerkverbindungen). Nicht erlaubt sind
die Ziffern 0, 255 oder bereits verwendete IP-Adressen. Diese Einstellung können Sie unter Netzwerkverbindungen -> LAN-Verbindung vornehmen.
Im Webbrowser folgende IP-Adresse eingeben:
http://192.168.001.225
Username: admin
Password: admin
Übersichtsseite
11
Auf der Übersichtsseite sind alle Statuswerte ersichtlich.
Angezeigt wird die Version der Software, Hardware und Weboberfläche.
Zusätzlich können aktuelle Informationen bzw. Zuordnungen für das Ein- und Ausgangssignal
abgelesen werden.
In der linken Spalte können alle veränderbaren Parameter ausgewählt werden.

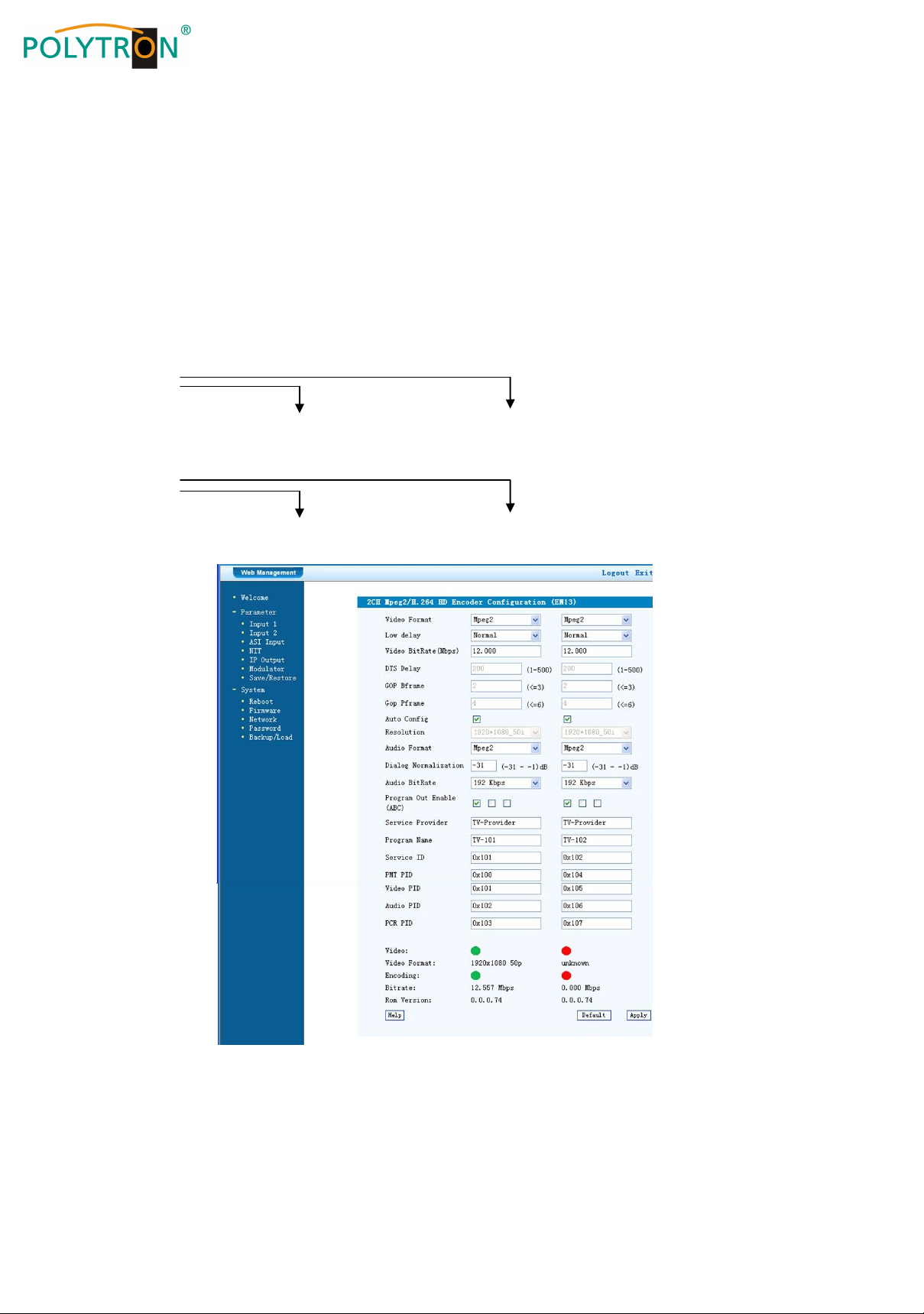

Einstellungen
Die 4 Eingänge können wie folgt ausgewählt und eingestellt werden:
Input 1 :
HDMI 1 HDMI 2
Input 2 :
HDMI 1 HDMI 2
Video Format:
Mpeg2 oder H.264
Standard: H.264
Low Delay
Verzögerung des Ausgangssignals
Normal (ohne Verzögerung), Mode 1 (1,2 ms, B frame=0, P frame=14, DTS=1),
Mode 2 (2,65 ms, B frame=2, P frame=4, DTS=1),
Manual (wenn DTS Delay veränderbar, B frame (≤3), P frame (≤6) und DTS)
Standard: Normal
12
Video Bit Rate:
Wert zwischen 1 und 19 Mbps einstellen
Standard: 8 Mbps
Audio Format:
MPEG1 Layer 2, MPEG2 AAC oder MPEG4 AAC
Standard: MPEG2
Audio Bit Rate:
Auswahl: 64, 96, 128, 192, 256, 320 kbps.
Standard: 192 kbps.
Program Out enable :
Ohne Eingangssignal wird der Programmname ohne Bildinhalt angezeigt.
Falls ein Eingang nicht benötigt wird, kann das Programm hier abgeschaltet werden.
Mittels Haken wird festgelegt ob das HDMI-Signal dem Ausgang A, B oder C (E) zugewiesen
wird.
Programm Name:
Hier kann dem Programm ein Name zugewiesen werden.
Service ID, PMI, Video, Audio und PCR PID:
Das System erstellt automatisch die Standard Einstellungen
Der User muss nur eingreifen, falls die gleiche PID in dem System bereits vergeben wurde.
Video und Encoding Anzeige:
Die punktförmigen Anzeigen sollten grün leuchten.
Video Format:
Zeigt das Format des Eingangssignals.
Bitrate:
Zeigt die tatsächliche Encoding-Bitrate.
Apply:
Startet den Encoder nach Einstellungen neu.
Default:
Die Einstellungen werden auf Werkseinstellung zurückgesetzt.
13
ASI Input
PID Pass:
Falls die gleiche PID in dem System bereits vergeben wurde, ist es möglich die PID`s zu
verändern. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden.
Passthrough:
Am Ausgang werden nur die ausgewählten ASI-Programme moduliert.
Multiplex:
ASI-Programme können mit HDMI-Eingängen gemischt werden.
Input Program:
Alle im ASI-Datenstrom enthaltenen Programme werden angezeigt.
Output Program:
Die ausgewählten modulierten Programme werden angezeigt.
Refresh Input:
ASI-Datenstrom wird ausgelesen, Aktualisieren der Eingangs-Programmliste.
Refresh Output:
Aktualisieren der Ausgangs-Programmliste.
Select Program:
Am Eingang gewählte Programme dem Ausgang hinzufügen.
Cancel Program:
Am Ausgang gewählte Programme entfernen.
All Output:
Wählt alle im Ausgang angezeigten Programme aus.
Parse timeout:
Auslese-Zeitbegrenzung des ASI-Datenstroms.
14
NIT
In die NIT-Einstellung muss nur in großen Netzen eingegriffen werden. Änderungen sollten nur
von erfahrenen Nutzern durchgeführt werden.
IP Output
Einstellungen für den IP-Ausgang:
IP Output Enable:
IP Output ON oder OFF
Service IP:
Eingangs-IP Adresse des Modulators
Standard: 192.168.002.137
Output IP:
Multicast IP-Adresse des ausgehenden Datenstroms
Standard: 224.002.002.002
Input VLC Player: udp://@ 224.002.002.002
Subnet Mask:
Standard: 255.255.255.000
Gateway:
Standard: 192.168.002.000
Port
Standard: A=02234, B=02236, C=02238, D=02240
15
Modulator
Bandwidth:
Auswahl: 6 MHz, 7 MHz, 8 MHz
Standard: 8 MHz
Constellation:
Auswahl: QPSK, 16 QAM, 64 QAM
Standard: 64 QAM
Transmission Mode (FFT):
Auswahl: 2K, 8K
Standard: 2K
Guard Interval:
Auswahl: 1/4, 1/8, 1/16, 1/32
Standard: 1/32
Code Rate (FEC):
Auswahl: 1/2, 2/3, 3/4, 5/6, 7/8
Standard: 5/6
RF Frequency / Ausgangsfrequenz:
30-960 MHz
Standard: 474/482 MHz
RF output level / Ausgangspegel:
Pegelbereich -30 dBm bis -10 dBm
-30 dBm = 79 dBµV
-25 dBm = 84 dBµV
-20 dBm = 89 dBµV
-15 dBm = 94 dBµV
-10 dBm = 99 dBµV
ASI Output / ASI-Ausgang:
Auswahl: A, B, C (E)
16
Save and restore
Save Configuration:
Ausgewählte Parameter speichern.
Restore Configuration:
Die zuletzt gespeicherten Parameter wiederherstellen.
Danach speichern (Save Configuration) da diese Daten sonst bei einem Reboot verloren gehen.
Factory Set:
Werkseinstellungen: Stellt die Default-Parameter wieder her.
Reboot
Neustart des Modulators nach Firmware-Update oder Einstellung anderer Parameter.
17
Firmware-Update
Mit “Durchsuchen” den Order mit dem Firmware-Update suchen und Datei auswählen.
Danach auf „Update“ klicken.
Network / Netzwerkeinstellungen
IP Address:
Einstellung der IP-Adresse für den Webbrowser-Zugang
Standard: 192.168.001.225
Subnet Mask:
Standard: 255.255.255.000
Gateway:
Standard: 192.168.000.001
Web Manager Port:
Standard: 00080
18
Password / Passwort und User Name ändern
Current UserName:
Derzeitigen Benutzernamen eingeben (default admin)
Current Password:
Derzeitiges Passwort eingeben (default admin)
New UserName:
Neuen Usernamen eingeben
New Password:
Neues Passwort eingeben
Confirm New Password:
Passwort bestätigen
Backup / Load
Backup Configuration:
Zum Speichern einer Backupdatei auf PC oder Notebook.
Load Configuration:
Zum Laden einer Backupdatei von PC oder Notebook.
Mit “Durchsuchen” den Ordner mit der Backupdatei suchen und Datei auswählen.
Danach auf „Load file“ klicken.
19
Technische Daten
Typ HDM 4 T
Artikel-Nr. 5741644
Videoformat H.264 / Mpeg2
Anschlüsse, Eingang 4x HDMI, 1x ASI (BNC), 1x HF-Durchschleifeingang (F-Buchse)
Anschlüsse, Ausgang 1x DVB-T (F-Buchse), 2x ASI (BNC), IP (RJ45)
Auflösung 1920*1080_60P, 1920*1080_50P
1920*1080_60i, 1920*1080_50i,
1280*720_60p, 1280*720_50P
Audioformat MPEG1 Layer II
Samplingrate 48 kHz
Bitrate 64 kbps, 96 kbps,128 kbps,192 kbps, 256 kbps, 320 kbps
Ausgang 2x DVB-T RF-Ausgang (2 Ausgangsträger kombiniert)
FFT-Modus 2K, 8K
Bandbreite 6, 7, 8 MHz
Modulation (gemäß DVB-Standard) QPSK, 16 QAM, 64 QAM
Guard Interval 1/4, 1/8, 1/16, 1/32
Coderate (FEC) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Ausgangsfrequenz 30…960 MHz, 1 kHz Step
Ausgangspegel HF -30…-10 dBm (81…97 dBµV), 0,1 dB step
IP-Anschlüsse RJ45 Ethernet LAN, 100 Megabit/s
IP- Verschlüsselungsstandard ETSI TS102034
IP-Datenstrom IPv4 Multicast (SMTP)
Stromversorgung 100…240 VAC
Betriebstemperatur 0…45 °C
Abmessungen (BxHxT) 482 x 430 x 44 mm
Gewicht 4,5 kg
(1) Bitte beachten: Die meisten TV-Geräte unterstützen den Standard 1080P nicht über den Antenneneingang (Tuner)
(1)
,
20
Mounting and safety instructions
Before working on the modulator please read the following safety precautions carefully!
21
DVD-Player
Receiver
PC / Laptop
Kamera
ASI in
ASI out
Contents
Mounting and safety instructions ............................................................................................................................... 21
Contents ........................................................................................................................................................................ 22
Description ..................................................................................................................................................................... 22
Display and Buttons ...................................................................................................................................................... 23
Connectors ..................................................................................................................................................................... 23
Factory settings ............................................................................................................................................................. 24
Hand programming of the device ................................................................................................................................ 25
Programing via web browser (NMS) ............................................................................................................................ 30
Specifications................................................................................................................................................................. 39
NOTE The images in this manual are for illustration purposes only.
Description
Modulator to convert up to 4 HDMI signals and one ASI transport stream into up to 2 DVB-T
(COFDM) channels. The signals are also available as IP stream and can be fed into IPTV networks. The ASI signal is available at two outputs for further processing. The MPEG 2 or MPEG 4
standard can be used as video format. The device is flexible and can process HDMI signals and
ASI transport streams from receivers, computers, cameras and DVD players.
NOTE All data will remain intact after a power cut has occurred.
22
3 1 2 4 5 6 7
8
9
10
11
12
13
14
15
16
17
18
Display and Buttons
1 Button up in the menu
2 Button down in the menu
3 Button left in the menu
4 Button right in the menu
5 Button “Enter” (confirm selection)
6 Button “Back” (in menu one step back)
7 Button “Menu” (go inside menu and out)
8 Indicate operating voltage
9 Indicate alarm, if there is no signal
10 Indicate if there is a signal
Connectors
11 HDMI inputs
12 ASI in
13 ASI out
14 Mains connector / Mains switch / Mains fuse
15 RF output
16 Combining-input (for external signal sources)
17 LAN input for programming via web browser
18 IP output
23
HDM 4 T
Network*
IP Address
Subnet mask
Gateway
Web NMS Port
Login User name
Login Password
192.168.001.225
255.255.255.000
192.168.000.001
80
admin
admin
Input 1/2
Video Format
Aspect Ratio
Low delay
Video Bit Rate (Mbps)
H.264 Profile
H.264 Level
Audio Format
Audio Bit Rate
Audio Gain (0-400%)
H.264
Auto
Normal
8
High Profile
Level 4.0
Mpeg 2
192 kbps
100%
IP Output
SPTS1
SPTS2
SPTS3
SPTS4
Service IP
Subnet mask
Gateway
all streams are activated
224.002.002.002 Port 2234 UDP
224.002.002.002 Port 2236 UDP
224.002.002.002 Port 2238 UDP
224.002.002.002 Port 2240 UDP
192.168.002.137
255.255.255.000
192.168.002.000
Modulator
Constellation
Bandwidth
FFT Mode
Guard Interval
Code rate
RF Frequency
RF Output level
Output E Bit rate (ASI)
64 QAM
8 MHz
2K
1/32
5/6
474,00 / 482,00 MHz
-16,00 dBm
60,00 Mbps
Factory settings
The HDM devices are preconfigured in the delivery state according to the hardware configuration.
The input signals are defined as H.264 signals. The modulator outputs are all active. The signal of
the modulator A is provided at the ASI output.
The delivery status can be established at any time by "Factory set". All transport stream information is given neutral and can be adapted to the requirements of the cable network operator.
The basic settings of the devices are shown below:
* If the delivery status is re-established, the network settings remain unchanged in accordance
with the most recently saved configurations.
24
Hand programming of the device
Start up…
Start ok…
DVB-T 750.00MHz
0.000 Mbps 0.0M
1
2
4
3
3 Modulator
4 TS config
5 Network
6 System
1 Status
2 Input sets
LCD screen after switch on:
1. Shows the modulation of the output signal
2. Output frequency
3. Data rate of the output signal
4. Not relevant
Over view main menu:
The main menu occurs after pushing the button “Menu”.
Menu navigation by using arrow buttons.
Setting confirmation by “Enter”.
One step back through pushing button “Back”
1. Alarm Status
If there is no signal at the input, the menu point “Alarm Status” will be shown: “No video in”
and the alarm indicator (9) turns on. This lights also red if a bit rate overflow occurs at the
output.
Press Enter to enter “Status” and it displays the working time duration of the device. It times
upon power on.
25
2.Encode Settings
The 4 inputs are to select as follows:
2. 1 Input 1 :
2.1.1 Program 1 2.1.2 Program 2
2. 2 Input 2 :
2.2.1 Program 1 2.2.2 Program 2
Video Format:
Mpeg2 or H.264 / Default: H.264
Low delay:
Normal, Mode 1, Mode 2 / Default: Normal
Video Bit Rate:
Set value between 1 and 19 Mbps / Default: 8 Mbps
Audio Format:
MPEG 1 Layer 2, MPEG2 AAC or MPEG4 AAC / Default: MPEG2
Audio Bit Rate:
Select: 64, 96, 128, 192, 256, 320 kbps. / Default: 192 kbps.
Program info / Program name / Service name / PIDs :
Channel specific changings can be done.
2.3 ASI
Parse Program:
It is a read-only interface for checking the quantity of ASI input program.
Select Program:
√: The program is selected to multiplexed and output.
X: The program is not selected to multiplexed and output.
26
3. Modulate Setting
3.1 Output A
3.2 Output B
3.x.1 Bandwidth
3.x.2 Constellation
3.x.5 Code Rate
3.x.6 RF Frequency
3.x.9 ASI Output
3.x.3 FFT
3.x.4 Guard Interval
3.x.7 RF out level
3.x.8 RF On
3.x Output:
Selection: A, B
3.x.1 Bandwidth:
Selection: 6 MHz, 7 MHz, 8 MHz
Default: 8 MHz
3.x.2 Constellation:
Selection: QPSK, 16 QAM, 64 QAM
Default: 64 QAM
3.x.3 FFT:
Selection: 2K, 8K
Default: 2K
3.x.4 Guard Interval:
Selection: 1/4, 1/8, 1/16, 1/32
Default: 1/32
3.x.5 Code Rate:
Selection: 1/2, 2/3, 3/4, 5/6, 7/8
Default: 5/6
3.x.6 RF Frequency:
Range: 30-960 MHz
Default: 474/482 MHz
3.x.7 RF out level:
Level range -30 dBm up to -10 dBm
-30 dBm = 79 dBµV
-25 dBm = 84 dBµV
-20 dBm = 89 dBµV
-15 dBm = 94 dBµV
-10 dBm = 99 dBµV
3.x.8 RF On:
Selection: On or Off
Default: On
3.x.7 ASI Output:
Selection: A, B, C (E)
4. TS config
Adjust TSID and ONID for two outputs and ASI output
27
5.1.1 NMS IP Address
5.1.2 Subnet mask
5.1.3 Gateway
5.1.4 MAC Address
5.1.5 Web NMS Port
5.1.6 Reset Password
5.1 NMS
5.2 IP Stream
5.2.x.3 Output IP
5.2.x.4 Output Port
5.2.x.1 Data Enable
5.2.x.2 Null Pkt. Filter
5. Network Settings
5.x IP Configuration:
Selection: NMS or IP Stream
5.1.1 NMS IP Address:
Setting the IP address
for web browser access
Default: 192.168.001.225
5.1.2 Subnet Mask:
Default: 255.255.255.000
5.1.3 Gateway:
Default: 192.168.00.001
5.1.4 MAC Address:
Unique address from the producer
5.1.5 Web NMS Port:
Default: 00080
5.1.6 Reset Password:
Select “Yes” or “No”. Restore the default password and username.
„Default“ (Password: admin and username: admin).
5.2 IP Stream configuration
5.2.x IP Output:
Select: 1, 2, 3, 4
5.2.x.1 Data Enable:
IP Output Enable/ON or Disable/OFF
Default: enable/ON
5.2.x.1 Null Pkt Filter:
Selection: “Yes” or “No”
Default: Yes
5.2.x.3 Output IP:
Multicast IP Address of output data stream
Default: 224.002.002.002
VLC Player: udp://@ 224.002.002.002
5.2.x.4 Output Port:
Default: OUT1 = 02234, OUT2 = 02236,
OUT3 = 02238, OUT4 = 02240
28
5.2.x.5 Service IP
5.2.x.5 Service IP
5.2.x.6 Subnet Mask
5.2.x.7 Gateway
5.2.x.8 Protocol
Input IP address of the modulator
Default: 192.168.002.137
5.2.x.6 Subnet Mask:
Default: 255.255.255.000
5.2.x.7 Gateway:
Default: 192.168.002.000
5.2.x.8 Protocol:
Default: UDP
6. System
6.1 Save config /
Select: „Yes“ or „No“
6.2 Load saved CFG
Select: „Yes“ or „No“.
6.3 Factory reset
Select: „Yes“ or „No“.
Attention: After a reset, the output parameters must be set to the standard
values according to the operating instructions.
6.4 LCD timeout
Select: 5s, 10s, 30s, 45s, 60s, 90s, 120s.
Default: 30s
6.5 Version
Software and hardware version
29
Programming via web browser (NMS)
Connect the PC or notebook to the NMS socket using a standard network cable.
If a proxy server is used, it must be deactivated in the network connections.
The PC has to be in the same network like the modulator. Default IP address of the device is
192.168.001.225. The PC needs in this case the IP address: 192.168.001.xxx. Not allowed is 0,
255 or already used ip addresses. This settings can be done in Windows -> Network connections
-> LAN connection.
IP address to enter the web browser:
http://192.168.001.225
Username: admin
Password: admin
Overview page
30
On the overview page are all parameters visible.
Displayed is the version of the software, hardware and web interface.
Additionally shown is current information about the input and output signal.
In the left column can all adjustable parameters be selected.
Input Settings
The 4 Inputs are to select as follows:
2. 1 Input 1 :
2.1.1 Program 1 2.1.2 Program 2
2. 2 Input 2 :
2.2.1 Program 1 2.2.2 Program 2
Video Format:
Mpeg2 or H.264
Standard: H.264
Low Delay
Delay of the output signal
Normal (without delay), Mode 1 (1,2 ms, B frame=0, P frame=14, DTS=1),
Mode 2 (2,65 ms, B frame=2, P frame=4, DTS=1), Manual (if DTS delay changeable,
B frame (≤3), P frame (≤6) und DTS)
Default: Normal
31
Video Bit Rate:
Set value between 1 and 19 Mbps
Default: 8 Mbps
Audio Format:
MPEG1 Layer 2, MPEG2 AAC or MPEG4 AAC
Default: MPEG 2
Audio Bit Rate:
Selection: 64, 96, 128, 192, 256, 320 kbps.
Default: 192 kbps.
Program Out enable:
If there is no signal only the channel name will be shown.
If an input is not used, the program can be here switched off.
With the hook you choose also the output channel A, B or C (D).
Program Name:
Assign a free selectable name to the program.
Service ID, PMI, Video, Audio und PCR PID:
The system creates automatically the default settings.
Is the PID already used in the system, the user has to change this settings.
Video and Encoding:
The dot-shaped displays should be green.
Video Format:
The format of the input signal is shown.
Bitrate:
Displays the current encoding bitrate.
Apply:
Click this button to apply the modified parameters.
Default:
Click this button to apply the default setting.
32
ASI Input
PID Pass:
Is the PID already used in the system, the user has to change this settings.
Passthrough:
Only the selected ASI programs are modulated at the output.
Multiplex:
ASI programs can be mixed with HDMI inputs.
Input Program:
All programs in the ASI stream are displayed.
Output Program:
The selected modulated programs are displayed.
Refresh Input:
Click on “Refresh Input” to refresh the input program list.
Refresh Output:
Click on “Refresh Output” to refresh the output program list.
Select Program:
At the input selected programs, add to the output.
Cancel Program:
Remove the selected programs on the output.
All Input / All Output:
To select all the input / output programs with one-time clicking.
Parse timeout:
Time limitation to parse the input programs.
33
NIT
The NIT settings have only to be modified in large networks.
IP Output
Settings for IP output
IP Output Enable:
IP Output ON or OFF
Service IP:
Input-IP address of the modulator
Default: 192.168.002.137
Output IP:
Multicast-IP address of the data stream
Default: 224.002.002.002
Subnet Mask:
Default: 255.255.255.000
Gateway:
Default: 192.168.002.000
Port:
Default: A=02234, B=02236, C=02237, D=02238
34
Modulator
Bandwidth:
Selection: 6 MHz, 7 MHz, 8 MHz
Default: 8 MHz
Constellation:
Selection: QPSK, 16 QAM, 64 QAM
Default: 64 QAM
Transmission Mode (FFT):
Selection: 2K, 8K
Default: 2K
Guard Interval:
Selection: 1/4, 1/8, 1/16, 1/32
Default: 1/32
Code Rate (FEC):
Selection: 1/2, 2/3, 3/4, 5/6, 7/8
Default: 5/6
RF Frequency:
Range: 30-960 MHz
Default: 474/482 MHz
RF output level:
Level range -30 dBm up to -10 dBm
-30 dBm = 79 dBµV
-25 dBm = 84 dBµV
-20 dBm = 89 dBµV
-15 dBm = 94 dBµV
-10 dBm = 99 dBµV
ASI Output:
Selection: A, B, C (E)
35
Save and restore
Save Configuration:
Save settings
Restore Configuration:
Restore the last saved parameters.
Afterwards save (Save Configuration) because otherwise these data get lost with a reboot.
Factory Setting:
Restore the default settings.
Reboot
Reboot after firmware update or using new adjustments.
36
Firmware update
Choose with “Search or Find”, the directory where the firmware update is located.
Then click to the button „Update“.
Network
IP Address:
IP address for web browser access
Default: 192.168.001.225
Subnet Mask:
Default 255.255.255.000
Gateway:
Default 192.168.000.001
Web Manager Port:
Default 00080
37
Password / Change password and User Name
Current UserName:
Enter current user name (default admin)
Current Password:
Enter current password (default admin)
New UserName:
Enter new user name
New Password:
Enter new password
Confirm New Password:
Confirm the new password
Backup / Load
Backup Configuration:
Save a backup file on PC or notebook.
Load Configuration:
Load a backup file from PC or notebook.
Choose with “Search or Find”, the directory where the backup file is located.
Then click to the button „Load file“
38
Specifications
Type HDM 4 T
Article no. 5741644
Video encoding H.264 / Mpeg2
Connections, input 4x HDMI, 1x ASI (BNC), RF in port for combiner use (F socket)
Connections, output 1x DVB-T (F socket), 2x ASI (BNC), IP (RJ45)
Resolution 1920*1080_60P, 1920*1080_50P
1920*1080_60i, 1920*1080_50i,
1280*720_60p, 1280*720_50P
Audio encoding MPEG1 Layer II
Sample rate 48 kHz
Bit rate 64 kbps, 96 kbps,128 kbps,192 kbps, 256 kbps, 320 kbps
Output 2x DVB-T RF output (2 carriers combined output)
FTT mode 2K, 8K
Bandwidth 6, 7, 8 MHz
Modulation (according to DVB standard) QPSK, 16 QAM, 64 QAM
Guard Interval 1/4, 1/8, 1/16, 1/32
Code rate (FEC) 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
RF frequency 30…960 MHz, 1 kHz Step
RF output level -30…-10 dBm (81…97 dBµV), 0,1 dB step
IP connectors RJ45 Ethernet LAN, 100 Megabit/s
IP encoding standard ETSI TS102034
IP type of streaming IPv4 Multicast (SMTP)
Power supply 100…240 VAC
Operation temperature 0…45 °C
Dimensions (WxHxD) 482 x 430 x 44 mm
Weight 4,5 kg
(1) Please note: Most of the TVs doesn´t support standard 1080P via the antenna input (tuner).
(1)
,
39
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Zentrale/Bestellannahme
H.Q. Order department + 49 (0) 70 81 / 1702 - 0
Technische Hotline
Technical hotline + 49 (0) 70 81 / 1702 - 0
Telefax + 49 (0) 70 81 / 1702 - 50
Internet http://www.polytron.de
eMail info@polytron.de
Technische Änderungen vorbehalten
Subject to change without prior notice
Copyright © Polytron-Vertrieb GmbH
40
Loading...
