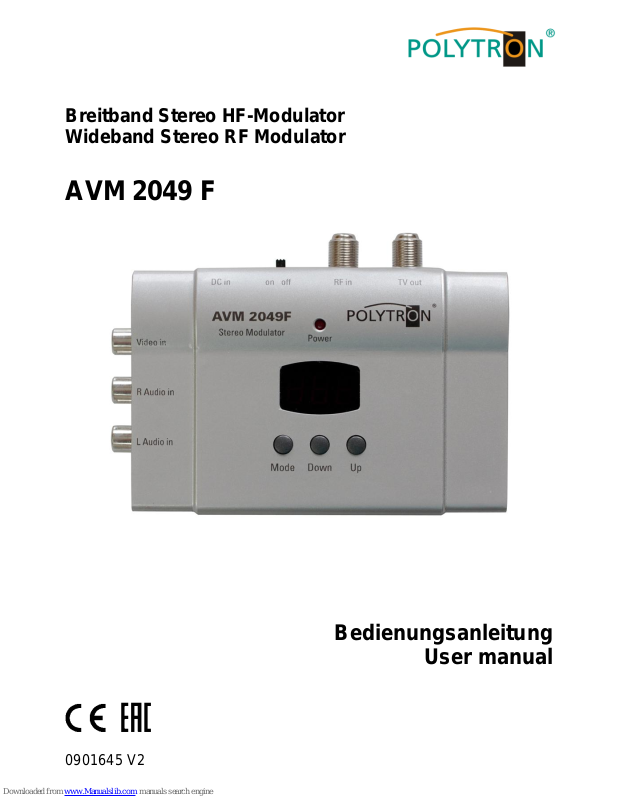

Breitband Stereo HF-Modulator
Wideband Stereo RF Modulator
AVM 2049 F
Bedienungsanleitung
User manual
0901645 V2
2

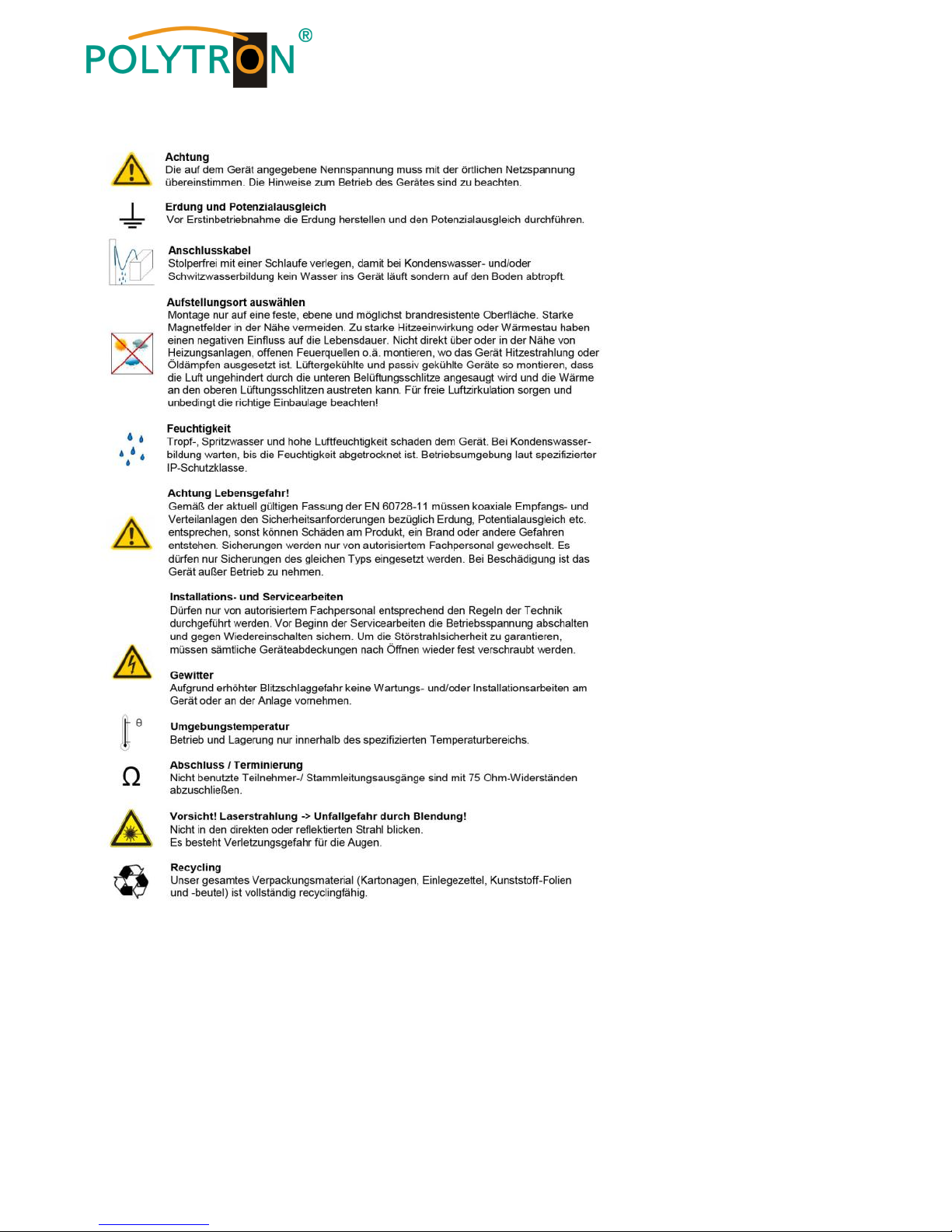

Montage- und Sicherheitshinweise
HINWEIS
Der Inhalt dieses Firmenhandbuches ist urheberrechtlich geschützt und darf ohne Genehmigung des
Erstellers weder ganz noch teilweise in irgendeiner Form vervielfältigt oder kopiert werden. Änderungen
in diesem Firmenhandbuch, die ohne Zustimmung des Erstellers erfolgen, können zum Verlust der Gewährleistung bzw. zur Ablehnung der Produkthaftung seitens des Herstellers führen. Für Verbesserungsvorschläge ist der Ersteller dankbar.
Die Bilder in dieser Anleitung dienen lediglich als Illustrationen..
Ersteller:
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Deutschland
3
Mounting and safety instructions
NOTE
The contents of this company manual are copyrighted and must not be duplicated or copied in any
form, either partially or in full, without the prior consent of the creator. Changes in this company manual which are carried out without consent of the creator can lead to the loss of the guarantee or to the
rejection of the product liability on the part of the manufacturer. The creator is grateful for suggestions
for improvement.
The images in this manual are for illustration purposes only.
Creator:
Polytron-Vertrieb GmbH
PO box 10 02 33
75313 Bad Wildbad
Germany
4
1 Beschreibung
Mit dem Polytron Modulator AVM 2049 F kann ein AV-Signal, kommend von
z.B. einer Kamera, DVD-Player, Receiver usw., in ein PAL-Signal moduliert
und in ein Hausverteilnetz eingespeist werden.
1.1 Hauptmerkmale
VHF und UHF PAL B/G Standard
TV-Standard wählbar (Europa und Italien)
Stereoton
Durchschleifeingang mit DC-Durchgang
1 Description
With the Polytron AVM 2049 F modulator you will be able to distribute the signal from any audiovisual equipment (satellite receivers, VCR etc.) to all the
TV-sets of the house. AVM 2049 F is especially useful for the equipment without internal modulator and in general for distributing any signal TV channel.
1.1 Key features
VHF CH / Incremental CH / UHF CH modulation for PAL B/G standard
Europe and Italy system selectable
Stereo sound
RF IN port to TV with DC transit
5
2 Funktionen / Functions
1 Anzeige / Display
2 UP / DOWN
Einstellen des gewünschten Ausgangskanals
To tune the output channel
3 MODE
Auswahl TV-Standard (Europa oder Italien)
Select the TV standard (Europe or Italy)
4 Eingänge (Cinch) für Video- und Audio-Signale
Input (RCA) for video and audio signals
5 Netzteilanschluss
Power supply input
6 Schalter An / Aus
Switch On / Off
7 LED leuchtet, wenn Gleichspannung (9 V) anliegt
LED will light if voltage is available
8 Durchschleifeingang
Zur Einspeisung einer externen Signalquelle
To combine the modulator signal with an existing signal
9 Ausgang / Output
1
2
3
4 5 6
7 8 9
6
3 Einstellungsmodus / Function mode
Die Tasten UP und DOWN gleichzeitig drücken, um in den Funktionsmodus zu
gelangen.
Press the UP and DOWN button at the same time to enter the function mode.
Anzeige im Einstellungsmodus / Display function mode
3.1 Bedienung / Operation
DOWN Auswahl / Select Bit A
UP Auswahl / Select Bit B
MODE Beenden / Exit
3.2 Einstellungsübersicht / Function table
Leer / Empty
Bit A
Bit B
-
0
1
Bit A
Bit B
Audio System
0 0 4,5 MHz
0
1 (default)
5,5 MHz
0 2 6,0 MHz
0 3 6,5 MHz
Signal Generator
1
0 (default)
Normal
operation
1
1
Test signal on
A/V-Tonträgerabstand
Picture to Sound carrier
2 0 12 dB
1 (default)
16 dB
7
TV Standard
PAL B/G
Frequenzbereich
Frequency range
47..862 MHz
Ausgangspegel
Output level
75…85 dBµV
Audio
Stereo
Spannungsversorgung
Power consumption
9 VDC / 300 mA
A/V-Anschluss
AV connector
Cinch / RCA
HF-Anschluss
RF connector
F-Buchse
F socket
8
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Zentrale/Bestellannahme
H.Q. Order department + 49 (0) 70 81 / 1702 - 0
Technische Hotline
Technical hotline + 49 (0) 70 81 / 1702 - 0
Telefax + 49 (0) 70 81 / 1702 - 50
Internet http://www.polytron.de
eMail info@polytron.de
Technische Änderungen vorbehalten
Subject to change without prior notice
Copyright © Polytron-Vertrieb GmbH
