Das SpectraLink Configuration Cradle ist ein Cradle mit zwei Einschüben für die automa­tische Konfiguration der Modelle e340, h340 und i640 des SpectraLink-Schnurlostelefons.
Das Configuration Cradle wird mit einem seriellen Kabel mit dem PC verbunden. Auf dem
PC wird ein herunterladbares Configuration Cradle-Programm ausgeführt, mit dem der
Systemadministrator Konfigurationsoptionen auf System-, Gruppen- und Benutzerebene
festlegen kann. Mit dem Programm kann ein Konfigurationsplan eingerichtet und in ein
Schnurlostelefon geladen werden. Sie können ein Schnurlostelefon auch am Cradle an­schließen und seine Konfiguration hochladen, bearbeiten oder speichern.

Schnellstart

1. Wählen Sie zur Einrichtung des Configuration Cradle zunächst das für Ihr Land
geeignete Polycom-Netzteil aus. Legen Sie das Configuration Cradle auf eine flache,
horizontale Oberfläche, und schließen Sie das Netzteil am Configuration Cradle und an
einer geeigneten Wandsteckdose an.

2. Verbinden Sie das Configuration Cradle über das mitgelieferte serielle Kabel mit
einem nicht verwendeten Kommunikationsport. Die Einstellungen für den seriellen
Port werden automatisch von der Configuration Cradle-Software vorgenommen. Der
vom Cradle verwendete Kommunikationsport kann, falls notwendig, zu einem späteren
Zeitpunkt im Menü Settings festgelegt werden.

3. Richten Sie auf dem PC einen Ordner für die Schnurlostelefonkonfiguration ein, und
laden Sie die Programmiersoftware und die erweiterte Dokumentation im PDF-Format
von der Polycom-Website http://www.polycom.com/usa/en/support/voice/wi-fi/dual_
charging_stand.html in diesen Ordner herunter.

4. Führen Sie die Datei PhoneConfig.exe aus. Da das Programm weder das System
noch die Registrierung ändert, wird kein Installations- oder Deinstallationsprogramm
benötigt. Die Anwendung wird vom aktuellen Speicherort aus ausgeführt, und die
Anwendungseinstellungen werden lokal gespeichert.

5. Die erweiterte Dokumentation enthält Informationen über das Erstellen von
Konfigurationsplänen.

Rechtliche Informationen finden Sie im SpectraLink Configuration Cradle­Benutzerhandbuch unter http://www.polycom.com/usa/en/support/voice/wi-fi/dual_
charging_stand.html.

SPECTRALINK CONFIGURATION CRADLE

The SpectraLink Configuration Cradle is a two-slot cradle designed to automate the process
of configuring the SpectraLink e340, h340 and i640 wireless telephone. The Configuration
Cradle is connected to a PC via a serial cable. A downloadable Configuration Cradle pro­gram runs on the PC and enables the system administrator to establish and store configura­tion options for system, group and user levels. A configuration plan may be set up in the
program and downloaded into a wireless telephone, or a configured wireless telephone
may be placed in the cradle and its configuration may be uploaded and edited or saved.

Quick Start

1. Set up the Configuration Cradle by first obtaining the appropriate Polycom power supply
for the country or region. Place the Configuration Cradle on a flat, horizontal surface
and plug the power supply into the Configuration Cradle and into an appropriate wall
outlet.

2. Plug the supplied serial cable into the Configuration Cradle and into an unused com
port. The serial port settings are handled automatically by the Configuration Cradle
software. The com port used by the cradle may be selected later in the Settings menu,
if necessary.

3. Set up a folder for wireless telephone configuration on the PC and download the
programming software and the expanded documentation pdf from the Polycom web
site http://www.polycom.com/usa/en/support/voice/wi-fi/dual_charging_stand.html
into this folder.

4. Run the PhoneConfig.exe file. Note that there is no installer or uninstaller since the
program does not modify your system or registry. It runs from its current location and
stores its settings locally.

5. Study the expanded documentation to learn how to create your configuration plans.

Please see the SpectraLink Configuration Cradle user manual at http://www.polycom.
com/usa/en/support/voice/wi-fi/dual_charging_stand.html for regulatory information.

Revision F
1725-36035-001

Polycom, Inc.
without notice and does not represent a commitment on the part of
or clerical errors. Information in this document is subject to change
document is accurate. Polycom, Inc. is not responsible for printing
Every effort has been made to ensure that the information in this

identification, copyright or other notices.
Do not remove (or allow any third party to remove) any product

express written permission of Polycom, Inc.
into another language or format, in whole or in part, without the
reproduced or transmitted in any form or by any means, or translated
No part of this manual, or the software described herein, may be
Copyright Conventions.
All rights reserved under the International and pan-American
Copyright © 2007, 2008 Polycom, Inc.

Copyright Notice

http://www.polycom.com
Pleasanton, CA 94588
4750 Willow Road,
Polycom, Inc.
Please contact your Polycom Authorized Reseller for assistance.

Contact Information

HINWEIS

Systemanforderungen: Windows NT/2000/XP/Vista.

•

Verwenden Sie keine Schnurlostelefone von anderen Herstellern als Polycom,

•
da diese das Configuration Cradle beschädigen können.

Verwenden Sie nur das Original-Polycom-Netzteil.

•

Tauchen Sie das Configuration Cradle nicht in Wasser oder irgendeine andere

•
Flüssigkeit. Achten Sie darauf, dass die Anschlüsse nicht nass werden.

Dieses Dokument enthält keine Informationen über die Arten von Konfiguration-

•
splänen, die mit dem Configuration Cradle erstellt werden können. Laden Sie
die neuesten Informationen von unserer Website herunter.

Weitere Informationen über das SpectraLink Configuration Cradle finden Sie unter www.
polycom.com.

Notice

Polycom, Inc. has prepared this document for use by Polycom personnel and customers. The draw­ings and specifications contained herein are the property of Polycom and shall be neither reproduced
in whole or in part without the prior written approval of Polycom, nor be implied to grant any license
to make, use, or sell equipment manufactured in accordance herewith.

Polycom reserves the right to make changes in specifications and other information contained in
this document without prior notice, and the reader should in all cases consult Polycom to determine
whether any such changes have been made.

No representation or other affirmation of fact contained in this document including but not limited
to statements regarding capacity, response-time performance, suitability for use, or performance of
products described herein shall be deemed to be a warranty by Polycom for any purpose, or give rise
to any liability of Polycom whatsoever.

NOTE

System requirements: Windows NT/2000/XP/Vista.

•

Never use non-Polycom handsets as they could damage the Configuration

•
Cradle.

Only use the original Polycom plug-in electrical adapter.

•

Do not immerse the Configuration Cradle in water or other liquid. Do not pour

•
liquids into the slots.

This document does not provide information about the types of configuration

•
plans that can be created with the Configuration Cradle. Please download the
latest information from our website.

Visit www.polycom.com for additional information about the SpectraLink Configuration
Cradle.

Trademark Information

Polycom® and the logo designs
SpectraLink®
LinkPlus
Link
NetLink
SVP
Are trademarks and registered trademarks of Polycom, Inc. in the United States of America and
various countries. All other trademarks used herein are the property of their respective owners.

Patent Information

The accompanying product is protected by one or more US and foreign patents and/or pending pat­ent applications held by Polycom, Inc.

Model Numbers

Handset models: RNP2400, SNP2400

Configuration Cradle model: PC232

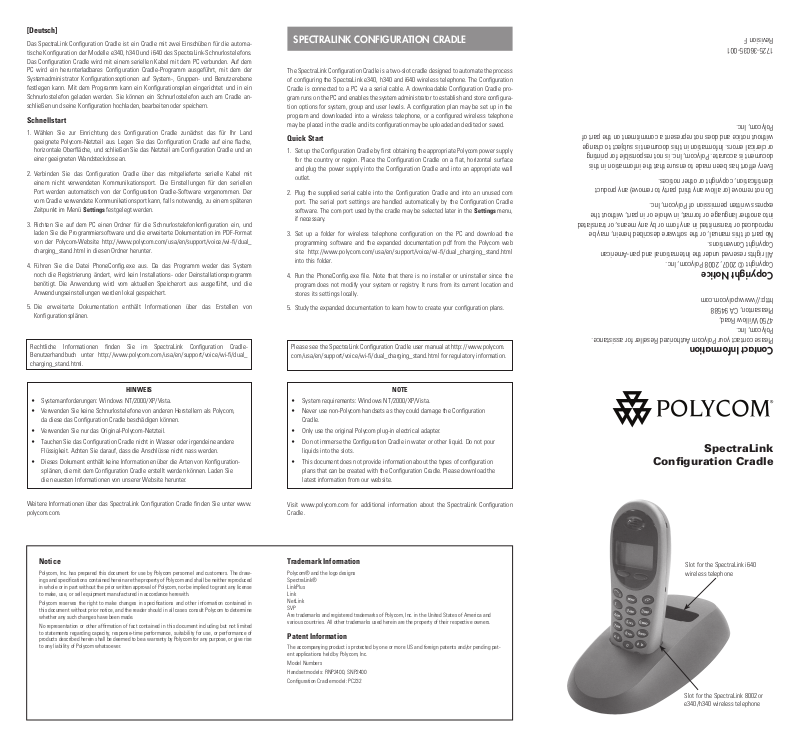

SpectraLink

Configuration Cradle

Slot for the SpectraLink i640
wireless telephone

Slot for the SpectraLink 8002 or
e340/h340 wireless telephone

[Français]

Le SpectraLink Configuration Cradle est un socle à deux emplacements
conçu pour optimiser la procédure de configuration des modèles e340,
h340 et i640 de la gamme de téléphones sans fil SpectraLink. Le
Configuration Cradle peut être connecté à un ordinateur compatible
PC à l’aide d’un câble série. Un programme de paramétrage du Con­figuration Cradle (disponible en téléchargement) s’exécute sur le PC,
permettant à l’administrateur système de définir et de sauvegarder
les options de configuration relatives aux systèmes et aux groupes et
niveaux des utilisateurs. Le programme permet de définir un plan de
configuration et de le télécharger sur un téléphone sans fil ; d’autre
part, il est également possible de déposer un téléphone sans fil sur
le socle afin de télécharger, modifier ou sauvegarder sa configuration.

Mise en service rapide

1. Avant d’utiliser le Configuration Cradle, procurez-vous le cordon
d’alimentation Polycom adapté à votre pays ou région. Placez le
Configuration Cradle sur une surface plane et horizontale, puis
branchez le cordon d’alimentation entre le Configuration Cradle et
une prise murale conforme.

2. Raccordez le câble série fourni au Configuration Cradle et à
un port COM disponible. Le paramétrage du port série est
automatiquement géré par le logiciel du Configuration Cradle. Si
nécessaire, vous pourrez sélectionner ultérieurement le port COM
utilisé par le socle dans le menu Settings.

3. Créez un dossier de sauvegarde de la configuration du téléphone
sans fil sur le PC, puis téléchargez dans celui-ci le logiciel de
programmation et le fichier PDF contenant la documentation
complète disponibles sur le site Web de Polycom, à l’adresse
http://www.polycom.com/usa/en/support/voice/wi-fi/dual_
charging_stand.html.

4. Exécutez le fichier PhoneConfig.exe. Notez bien qu’aucun
programme d’installation ou de désinstallation n’est nécessaire,
puisque le programme n’altère en rien votre système ou votre
base de registres. Il s’exécute depuis son emplacement actuel et
conserve localement les paramètres établis.

5. Consultez la documentation complète pour découvrir de quelle
manière vous pouvez créer vos plans de configuration.

[Español]

SpectraLink Configuration Cradle es una base de dos ranuras diseñada
para automatizar el proceso de configuración de los modelos e340,
h340 e i640 de teléfono inalámbrico SpectraLink. Configuration Cradle
se conecta al equipo a través de un cable serie. En el equipo, se eje­cuta un programa de Configuration Cradle descargable que permite
al administrador del sistema establecer y almacenar las opciones de
configuración de los niveles de usuario, grupo y sistema. Puede insta­lar un plan de configuración en el programa y descargarlo en un telé­fono inalámbrico, o bien colocar un teléfono inalámbrico en la base,
cargar su configuración y, a continuación, modificarla o guardarla.

Inicio rápido

1. Para instalar Configuration Cradle, debe conseguir en primer lugar
la fuente de alimentación de Polycom apropiada para el país o la
región. Coloque Configuration Cradle sobre una superficie plana
horizontal y conecte la fuente de alimentación a Configuration
Cradle y a un enchufe mural adecuado.

2. Conecte el cable serie proporcionado a Configuration Cradle y a
un puerto COM libre. El software Configuration Cradle controla
automáticamente la configuración del puerto serie. Si lo considera
necesario, puede seleccionar el puerto COM que utiliza la base en
el menú Settings.

3. Cree una carpeta para la configuración del teléfono inalámbrico
en el equipo y descargue en ella el software de programación
y el archivo pdf de documentación ampliada del sitio Web de
Polycom http://www.polycom.com/usa/en/support/voice/wi-fi/
dual_charging_stand.html.

4. Ejecute el archivo PhoneConfig.exe. Observe que no se detecta
ningún programa de instalación o desinstalación, ya que el
programa no modifica el sistema ni el registro. Se ejecuta desde
su ubicación actual y almacena la configuración localmente.

5. Lea detenidamente la documentación ampliada para conocer el
proceso de creación de los planes de configuración.

[Nederlands]

De SpectraLink Configuration Cradle is een cradle met twee laad­posities voor het automatisch configureren van SpectraLink draad­loze telefoons (de modellen e340, h340 en i640). De Configuration
Cradle wordt via een seriële kabel aangesloten op de pc. Met het
te downloaden Configuration Cradle-programma dat op de pc draait,
kan de systeembeheerder configuratieopties instellen en opslaan op
systeem-, groeps- en gebruikersniveau. In het programma stelt deze
een configuratieplan op en downloadt dat vervolgens in een draadloze
telefoon. De beheerder kan ook een geconfigureerde draadloze tele­foon in de cradle plaatsen en de configuratie uploaden en bewerken
of opslaan.

Snel aan de slag

1. Stel de Configuration Cradle via de juiste Polycom-voeding in
voor het betreffende land of de betreffende regio. Plaats de
Configuration Cradle op een vlak, horizontaal oppervlak en sluit de
voeding aan op de Configuration Cradle. Steek de stekker in het
stopcontact.

2. Sluit de meegeleverde seriële kabel aan op de Configuration Cradle
en steek de connector in een vrije com-poort. De instellingen van
de seriële poort worden automatisch aangepast via de software
in de Configuration Cradle. De com-poort die door de cradle
wordt gebruikt, kunt u, indien nodig, later selecteren in het menu
Settings.

3. Stel op de pc een map in voor de configuratie van de draadloze
telefoon en download de programmeersoftware en de uitgebreide
op documentatie (.pdf-bestand) van de Polycom website http://
www.polycom.com/usa/en/support/voice/wi-fi/dual_charging_
stand.html naar deze map.

4. Voer het bestand PhoneConfig.exe uit. Er is geen installatie- of
de-installatieprogramma, aangezien het systeem of het Register
niet door het programma wordt gewijzigd. Het programma wordt
uitgevoerd vanaf de huidige locatie en de instellingen worden
lokaal opgeslagen.

5. Bestudeer de uitgebreide documentatie voor meer informatie over
het maken van configuratieplannen.

[Português]

O SpectraLink Configuration Cradle é uma base com dois slots projeta­da para automatizar o processo de configuração dos modelos e340,
h340 e i640 do Telefone Sem Fio SpectraLink. O Configuration Cradle é
conectado a um PC por um cabo serial. Um programa para o Configu­ration Cradle, que pode ser obtido por download, é executado no PC
e permite que o administrador do sistema defina e armazene opções
de configuração para os níveis de sistema, grupo e usuário. Um plano
de configuração pode ser feito no programa e pode ser carregado por
download no Telefone Sem Fio, ou um telefone já configurado pode
ser colocado na base e sua configuração pode ser carregada por up­load e editada ou salva.

Início rápido

1. Configure o Configuration Cradle, obtendo primeiro a fonte de
alimentação Polycom apropriada para o país ou região. Coloque
o Configuration Cradle em uma superfície plana e horizontal e
conecte a fonte de alimentação ao Configuration Cradle e a uma
tomada de parede.

2. Conecte o cabo serial fornecido ao Configuration Cradle e em uma
porta COM disponível. As configurações da porta serial são feitas
automaticamente pelo software do Configuration Cradle. A porta
COM usada pela basepode ser selecionada posteriormente no
menu Settings, se necessário.

3. Configure uma pasta para a configuração do Telefone Sem Fio no
PC e faça o download do software de programação e do arquivo pdf
com a documentação expandida do site da Polycom , http://www.
polycom.com/usa/en/support/voice/wi-fi/dual_charging_stand.
html, colocando-os no folder criado.

4. Execute o programa PhoneConfig.exe. Observe que não há
instalador nem desinstalador, uma vez que o programa não
modifica o seu sistema ou o seu registro. O programa é executado
do local atual e armazena localmente suas configurações.

5. Estude a documentação expandida para aprender como criar seus
planos de configuração.

Pour les informations réglementaires, veuillez consulter le manuel
de l’utilisateur SpectraLink Configuration Cradle à l’adresse http://
www.polycom.com/usa/en/support/voice/wi-fi/dual_charging_
stand.html.

REMARQUE

Configuration minimale requise : WindowsNT/2000/XP/

•
Vista.

N’utilisez jamais de téléphone de marque autre que

•
Polycom, car celui-ci pourrait endommager le Configuration
Cradle.

Utilisez seulement l’adaptateur d’alimentation enfichable

•
Polycom d’origine.

N’immergez pas le Configuration Cradle dans l’eau ou dans

•
quelque autre liquide. Ne versez aucun liquide dans les
emplacements.

Ce document ne contient aucune information relative aux

•
types de plans de configuration pouvant être créés à l’aide
du Configuration Cradle. Veuillez télécharger les dernières
informations disponibles sur notre site Web.

Visitez www.polycom.com pour plus d’informations sur le
SpectraLink Configuration Cradle.

Consulte el manual del usuario de SpectraLink Configuration
Cradle en http://www.polycom.com/usa/en/support/voice/wi­fi/dual_charging_stand.html para obtener información sobre
normativas.

NOTA

Requisitos del sistema: Windows NT/2000/XP/Vista.

•

Nunca utilice teléfonos que no sean Polycom, ya que

•
podría dañarse Configuration Cradle.

Utilice únicamente el adaptador eléctrico original de

•
Polycom.

No sumerja Configuration Cradle en agua ni en ningún otro

•
líquido. No vierta ningún líquido en las ranuras.

Este documento no ofrece información sobre los tipos de

•
planes de configuración que pueden crearse con Configura­tion Cradle. Descargue la información más reciente de
nuestro sitio Web.

Visite www.spolycom.com para obtener información adicional sobre
SpectraLink Configuration Cradle.

Zie voor informatie aangaande normen en richtlijnen de gebrui­kshandleiding van de SpectraLink Configuration Cradle op http://
www.polycom.com/usa/en/support/voice/wi-fi/dual_charging_
stand.html.

OPMERKINGEN

Systeemvereisten: Windows NT/2000/XP/Vista.

•

Gebruik nooit handsets die niet van Polycom zijn,

•
aangezien deze de Configuration Cradle mogelijk besch­adigen.

Gebruik alleen de originele elektrische adapter van

•
Polycom.

Dompel de Configuration Cradle nooit onder in water

•
of andere vloeistoffen. Mors geen vloeistoffen in de
laadposities.

Dit document bevat geen informatie over de typen con-

•
figuratieplannen die met de Configuration Cradle kunnen
worden gemaakt. Download hiervoor de laatste informatie
van onze website.

Meer informatie over de SpectraLink Configuration Cradle vindt u op
onze website: www.polycom.com.

Para obter informações sobre regulamentações, consulte o manual
do usuário do SpectraLink Configuration Cradle em http://www.
polycom.com/usa/en/support/voice/wi-fi/dual_charging_stand.
html.

OBSERVAÇÃO

Requisitos de sistema: Windows NT/2000/XP/Vista.

•

Nunca use telefones que não sejam Polycom, pois eles

•
podem danificar o Configuration Cradle.

Use somente adaptadores elétricos originais Polycom.

•

Não coloque o Configuration Cradle na água nem em

•
qualquer outro líquido. Evite o contato de líquidos com
os slots.

Este documento não fornece informações sobre os tipos

•
de planos de configuração que podem ser criados com o
Configuration Cradle. Faça o download das informações
mais recentes em nosso site.

Visite o site www.polycom.com para obter informações adicionais
sobre o SpectraLink Configuration Cradle.
