MDA200
Audio Switcher
Guía del usuario
™
ÍndiceÍndiceÍndice
Bienvenida 3
Piezas incluidas 4
Información general de MDA200 5
Accesorios 6
Conecte su auricular 7
Teléfono de escritorio: conectar y llamar 8
Teléfono de escritorio (estándar) 8
Teléfono de escritorio + dispositivo para descolgar el teléfono HL10 y suministro
eléctrico (se venden por separado) 10
Teléfono de escritorio más cable EHS 12
Computadora: conectar y llamar 13
Conecte su computadora y realice una llamada 13
Indicadores LED del MDA200 14
Uso diario 15
Contestar una llamada entrante 15
Realizar una llamada saliente 15
Cambiar llamadas 15
Solución de problemas 16
Teléfono de escritorio 16
Teléfono de Internet 17
2
Bienvenido
Felicidades por su compra de un nuevo producto Plantronics. Esta guía contiene instrucciones
para configurar y utilizar su nuevo selector de audio MDA200.
Antes de instalar o utilizar el producto, consulte las instrucciones de seguridad (aparte) para
obtener información importante acerca de la seguridad del producto.
3
Piezas incluidas
Cable de interfaz del teléfono
Selector de audio MDA200
4

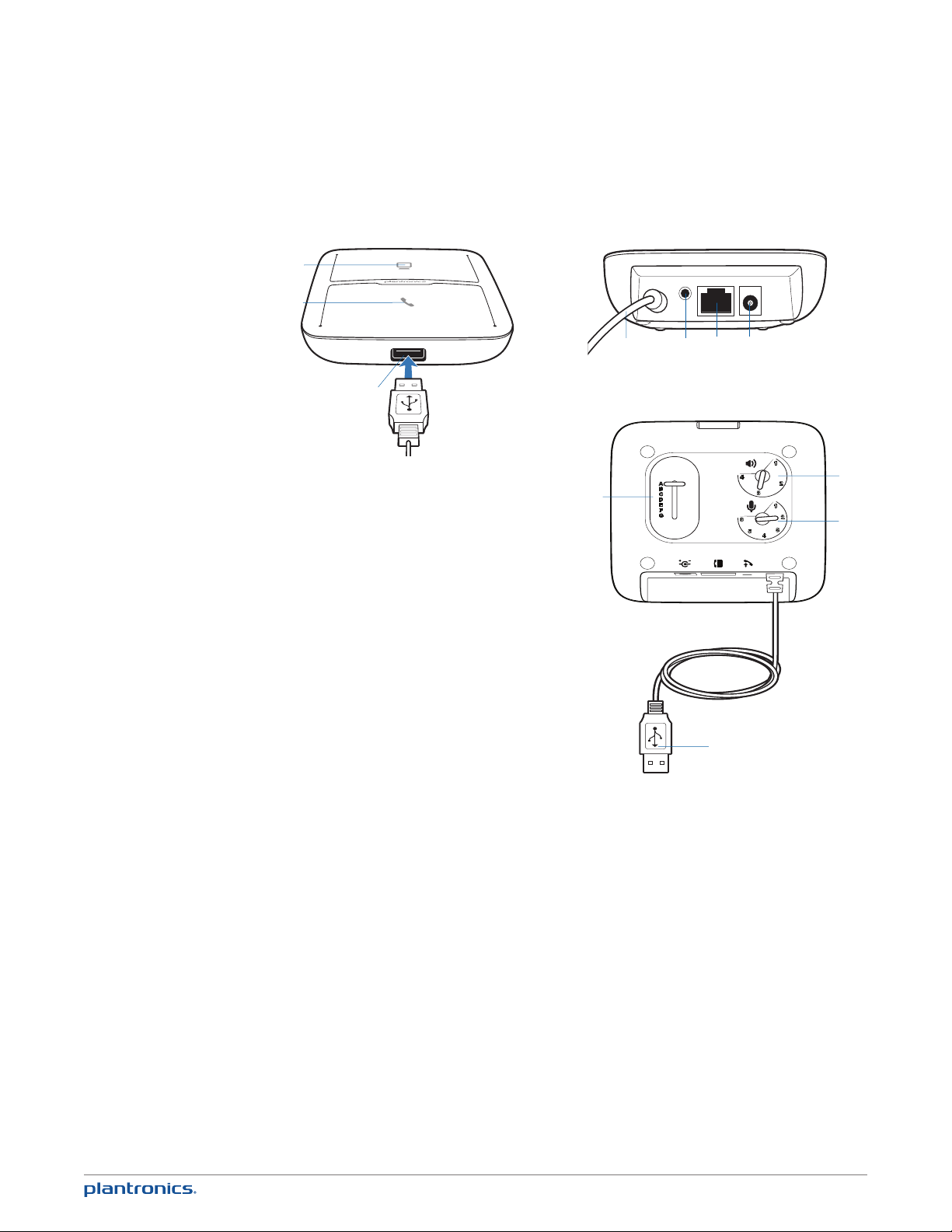

Información general de MDA200
FRENTE/PARTE SUPERIOR
1
2
3
1 Botón de conversación por la computadora
2 Botón de conversación por el teléfono de
escritorio
3 Puerto del auricular USB/adaptador inalámbrico
USB (no se incluye el auricular ni el adaptador)
4 Cable USB (conectar a la computadora)
5 Conector del dispositivo para descolgar el
teléfono/cable EHS
6 Conector del cable de interfaz del teléfono
7 Conector de corriente
8 Interruptor corredizo de configuración
9 Dial de volumen de escucha
10 Dial de volumen de conversación
ATRÁS
4
PARTE INFERIOR
8
5
6
7
9
10
4
5
Accesorios
2
3 4
1 Cable de conmutador de gancho electrónico: descuelga en forma electrónica y automática el
auricular de su teléfono del escritorio. Permite contestar o colgar llamadas de manera remota
con su auricular.
2 Indicador en línea (OLI): una luz que parpadea cuando se activa una llamada. Permite que
otros sepan cuando hay una llamada en curso.
3 Dispositivo para descolgar el teléfono HL10™: cuelga y descuelga automáticamente el
auricular. Permite contestar o colgar llamadas de manera remota con su auricular.
4 Suministro eléctrico de CA: necesario cuando se utiliza el dispositivo para colgar el teléfono
HL10.
21
5
5 Alargue USB: extiende la longitud del cable USB entre el MDA200 y la computadora.
Consulte plantronics.com/accessories para obtener más información sobre todos los
accesorios.
6
Conecte su auricular
1 Conecte su auricular USB con cable o el adaptador del auricular USB inalámbrico compatible
con Plantronics al puerto para auricular USB MDA200.*
NOTA Su auricular continuará funcionando como si estuviera conectado directamente a la
computadora.
*Para obtener una lista de auriculares y adaptadores para auriculares USB inalámbricos
compatibles, consulte plantronics.com/support.
7
Teléfono de escritorio: conectar y llamar
Existen tres opciones de configuración para conectar el MDA200 al teléfono de escritorio.
Seleccione una de las siguientes y continúe.
• Teléfono de escritorio (estándar)
• Teléfono de escritorio + dispositivo para descolgar el teléfono HL10™ y suministro eléctrico (se
venden por separado)
• Teléfono de escritorio + cable EHS (se vende por separado)
NOTA Si utilizará el teléfono de escritorio (estándar) o el teléfono de escritorio + el dispositivo
para descolgar el teléfono HL10 y el suministro eléctrico, continúe leyendo. Si utilizará
el teléfono de escritorio + el cable EHS, consulte la Guía de iniciación de EHS que se le
proporcionó con su cable EHS o visite plantronics.com/accessories para obtener instrucciones
para la instalación.
Teléfono de escritorio (estándar)
1 Conecte un extremo del cable de interfaz del teléfono a la parte posterior del selector.
2 Desconecte el cable enrollado del auricular de la base del teléfono de escritorio y vuelva a
conectarlo a la caja de conexión del cable de la interfaz del teléfono.
3 Conecte el extremo restante del cable de la interfaz del teléfono en el puerto abierto del
teléfono de escritorio.
NOTA: Su auricular del teléfono de escritorio continuará trabajando, sólo está conectado de otra
manera.
USO
NOTA: si su teléfono tiene una entrada de auriculares integrada, úsela únicamente cuando no vaya
a utilizar el dispositivo para descolgar el teléfono HL10. En esta configuración, debe presionar tanto el
botón de audífono en el teléfono como el botón de control de llamadas en el audífono para contestar
una llamada o colgar.
8
Chequear configuración y hacer una llamada de prueba
1 Si su teléfono de escritorio tiene control de volumen, ajústelo a la mitad.
2 Asegúrese que en la parte inferior del selector, el interruptor corredizo de configuración esté en
la posición "A", el dial de volumen de escucha esté ajustado en 3 y el dial de volumen de
conversación esté ajustado en 2.
3 Levante el auricular del teléfono de la base del teléfono de escritorio.
4 Presione el botón de conversación del teléfono de escritorio en el MDA200 con el auricular puesto.
5 Si no escucha un tono de marcar, ajuste el interruptor de configuración hasta que lo haga.
6 Realice una llamada de prueba desde el teléfono de escritorio. Si fuera necesario, realice un ajuste
fino del volumen con los controles de volumen del auricular. También puede ajustar los volúmenes
de escucha y de conversación del teléfono de escritorio en la parte inferior del MDA200.
7 Para finalizar la llamada, presione el botón de control de llamada del auricular y coloque el
auricular del teléfono en la base del teléfono de escritorio.
Por su seguridad, no use el audífono a un volumen alto durante periodos prolongados . Esto puede causar
pérdida de audición. Use siempre un volumen moderado. Si desea obtener más información acerca de los
auriculares y la audición, visite: plantronics.com/healthandsafety.
9
NOTA Si desea instalar el dispositivo para descolgar el teléfono HL10 y el suministro eléctrico,
continúe leyendo. De lo contrario, avance a Computadora: conectar y llamar.
Teléfono de escritorio + dispositivo para descolgar el teléfono HL10 y
suministro eléctrico (se venden por separado)
1 Enchufe un extremo del suministro eléctrico en el conector de la parte trasera del MDA200 y el
otro extremo en la salida del tomacorriente que esté funcionando .
USO
2 Presione firmemente el cable de alimentación del dispositivo para descolgar el teléfono contra
la entrada del dispositivo.
3 Deslice el brazo del dispositivo para descolgar el teléfono debajo de éste hasta que la base del
dispositivo toque el lateral del teléfono con el audífono puesto.
4 Deslice el dispositivo para descolgar hacia arriba hasta que casi toque el auricular.
5 Presione el botón de control de llamadas del auricular para activar el dispositivo para descolgar
el teléfono.
6 Si escucha el tono de marcar, significa que el dispositivo para descolgar el teléfono está
instalado correctamente y no necesita más ajustes.
7 Quite las tiras protectoras de las 3 cintas de montaje que hay en la parte inferior del dispositivo
para descolgar el teléfono.
10
8 Coloque con cuidado el dispositivo para descolgar el teléfono sobre el teléfono de escritorio, en
la posición predeterminada.
9 Presiónelo firmemente para que se pegue.
Si no escucha el tono de marcar
1 Si no escucha el tono de marcar, levante el interruptor de altura del dispositivo para descolgar
el teléfono al máximo.
2 Repita los pasos 3 a 6 anteriores tantas veces como sea necesario hasta que escuche el tono
de marcar.
3 Cuando escuche el tono de marcar, fije el dispositivo para descolgar el teléfono como se
describió en los pasos 7 a 9.
Piezas adicionales (si se requieren)
Use el brazo de extensión si el dispositivo para descolgar el teléfono necesita estabilidad
adicional para descolgar y colgar.
Brazo de extensión
1 Deslice el brazo de extensión en el dispositivo.
2 Puede desplazar los estabilizadores hacia la derecha y hacia la izquierda. Coloque los
estabilizadores por fuera del auricular para que sujeten suavemente el teléfono.
2
1
2
11
Micrófono con timbre
Use el micrófono con timbre solo cuando la bocina del teléfono no esté colocada directamente
debajo del auricular.
1 Quite la tapa de la entrada para el micrófono con timbre, ubicada en la parte posterior del
dispositivo para descolgar el teléfono.
2 Conecte el micrófono con timbre.
3 Coloque el micrófono sobre la bocina del teléfono. Quite la cinta adhesiva y péguelo.
1
2
3
Sólo para teléfonos Nortel
Teléfono de escritorio más cable EHS
1 Conecte un extremo del cable EHS al MDA200 y el otro extremo al teléfono de escritorio como
se describe en la Guía de iniciación del adaptador EHS.
12
Computadora: conectar y llamar
Conecte su computadora y haga una llamada
1 Conecte el cable USB del MDA200 a la computadora. El LED del botón de conversación de
la computadora se mantendrá de color verde continuo.
2 Realice una llamada de prueba desde el teléfono de Internet de la computadora con el auricular
puesto.
3 Para finalizar la llamada, presione el botón de conversación de la computadora en el MDA200.
NOTA Para utilizar la función de control de llamadas con un teléfono de Internet en la PC, deberá
instalar el software del Panel de control de Plantronics. Consulte plantronics.com/software.
13
Indicadores LED MDA200
BOTONES LED del MDA200
LED Estado del LED Indicación
Verde continua Conectado al audio de la PC (condición
Flashes verdes Llamada de la PC entrante
Flashes amarillos Audio activo de la PC en espera
Flashes verdes Llamada entrante del teléfono de escritorio
Verde continua Audio del teléfono de escritorio conectado
predeterminada)
Flashes amarillos Audio de teléfono activo en espera
Ambos iconos
parpadean en
verde durante 2
segundos
Rojo continuo Actualización de firmware en curso: siga las
Rojo continuo Condición de sobrecorriente: uso de HL10 sin
Flashes rojos Error del auricular: reemplace el auricular y reinicie
Al presionar uno de los dos botones, abrirá una línea de teléfono/un canal de audio.
Dependiendo de las circunstancias, no necesariamente oirá un tono para marcar hasta que
haya marcado desde su teléfono. Los botones le permiten pasar a una línea telefónica/un canal
de audio diferente.
MDA200 se está iniciando: cuando se complete el
inicio, ambos LED estarán apagados si no hay un
auricular conectado. Si hay un auricular conectado,
el icono de PC permanecerá encendido en verde
continuo.
instrucciones de actualización de firmware para
borrar una vez completada.
suministro eléctrico. Desconecte el MDA200,
agregue un adaptador de corriente, vuelva a
conectar el MDA200 a la PC.
el MDA200.
14
Uso diario
Contestar una llamada entrante
La forma más simple de contestar una llamada entrante de un teléfono de escritorio o de una
computadora es presionar el botón de conversación con LED parpadeante (del teléfono de
escritorio o la computadora) cuando escuche una llamada entrante.
También puede contestar una llamada entrante al presionar el botón de control incorporado del
auricular, si posee uno.
NOTA La función de contestar/finalizar llamadas de manera remota para el teléfono de escritorio
requiere el uso de un cable EHS o de un dispositivo para colgar el teléfono HL10. Si desea obtener
más información, visite plantronics.com/accessories.
NOTA La función de contestar/finalizar llamadas de manera remota para la PC es una característica
de software y requiere un teléfono de Internet compatible. Si no instala el software o no tiene un
softphone compatible, primero necesitará presionar el botón del audífono de llamadas. Si desea
obtener más información, visite plantronics.com/software.
Hacer una llamada saliente
Llamadas salientes del teléfono de escritorio
1 Presione el botón de conversación del teléfono de escritorio en el MDA200 con el auricular puesto.
2 Levante el auricular del teléfono de la base. Escuchará un tono de marcar.
NOTA: Este paso será automático si instala un accesorio de dispositivo para descolgar el teléfono o
cable EHS. Para obtener una lista completa de accesorios, visite plantronics.com/accessories.
3 Marque el número en el teléfono de escritorio.
4 Para finalizar la llamada, presione el botón de conversación del teléfono de escritorio y cuelgue
el teléfono.
Llamadas salientes del teléfono de Internet
La manera más simple de realizar una llamada desde un teléfono de Internet es marcar el
número en la aplicación de teléfono de Internet mientras tiene el auricular puesto. Se lo
conectará automáticamente a su llamada. Para finalizar la llamada, presione el botón de
conversación de la computadora.
Compatibilidad del teléfono de Internet La contestación o finalización de llamadas remota
desde el auricular está disponible para los teléfonos de Internet compatibles sin necesidad de
realizar ningún paso adicional, excepto cuando se utilice Skype™. Para ver la lista de teléfonos
de Internet compatibles, visite plantronics.com/software.
Para la compatibilidad con Skype, siga estos pasos:
1 Skype mostrará el siguiente mensaje durante la instalación de Plantronics Unified Runtime
Engine: “PlantronicsURE.exe desea usar Skype”. Elija "Permitir acceso" para conectarse.
2 También puede comprobar el estado de la conexión de Skype al acceder a Herramientas >
Opciones > Avanzadas > Ajustes avanzados > "Administrar acceso de otros programas".
Cambio de una llamada a otra
Para cambiar de una llamada de teléfono de escritorio a una llamada de computadora (o
viceversa), simplemente presione el otro botón de llamada para contestar la llamada entrante
o realizar una llamada. Cuando se coloca en espera el audio activo, lo indica un icono rojo
parpadeante.
15
Solución de problemas
Teléfono de escritorio
No escucho el tono de marcar en el
audífono.
Se oye estática. Si utiliza un auricular inalámbrico, asegúrese que haya
El sonido está distorsionado. Baje el dial del volumen de conversación o el dial del volumen de
Ajuste el interruptor de configuración del selector hasta que
escuche el tono de marcar.
Realice un ajuste fino del volumen de escucha con el botón de
volumen del auricular.
Si el volumen sigue estando demasiado bajo, ajuste el dial del
volumen de escucha en el selector.
Asegúrese de que el dispositivo para descolgar el teléfono levante
el auricular lo suficiente como para descolgar; ajústelo más alto
si es necesario.
Si utiliza un auricular inalámbrico, asegúrese que el auricular
esté suscrito al adaptador USB. Consulte las instrucciones
de suscripción que se le proporcionaron con su auricular
inalámbrico.
Compruebe que el audífono está cargado.
Oprima el botón de llamadas del auricular.
una distancia de al menos a 30,5 cm entre el selector y su
computadora y 15,2 cm entre el selector y su teléfono de
escritorio. Si el problema no se soluciona ajustando la distancia o
si el auricular se sale del alcance, acérquese al selector.
escucha en el selector. Para la mayoría de los teléfonos, el ajuste
correcto es en la posición 3.
Si su teléfono de escritorio tiene un control de volumen, baje el
volumen hasta que la distorsión desaparezca.
Si la distorsión persiste, ajuste el control de volumen del audífono
para bajar el volumen de la bocina del audífono. Si la distorsión
persiste, baje el dial de volumen de escucha en el selector.
Si utiliza un auricular inalámbrico, asegúrese que haya
una distancia de al menos a 30,5 cm entre el selector y su
computadora y 15,2 cm entre el selector y su teléfono de
escritorio.
Se escucha un eco en el audífono. Baje los diales de volumen de escucha y de conversación en el
Las personas con las que hablo
escuchan un zumbido de fondo.
El dispositivo para descolgar el
teléfono está instalado
pero no levanta el auricular.
16
selector. Para la mayoría de los teléfonos, el ajuste correcto es en
la posición 3.
Si el nivel de sonido es demasiado bajo en esta posición, ajuste
el control de volumen del audífono para subir el volumen en la
bocina del audífono.
Si el volumen de conversación es demasiado bajo para su
interlocutor en esta posición, ajuste la posición del audífono para
acercar el micrófono a su boca lo más posible.
Ajuste el control de configuración. La posición que se utiliza
normalmente es la “A”, que es la posición predeterminada.
Si utiliza un auricular inalámbrico, aleje el selector del teléfono.
Si el suministro eléctrico (del dispositivo para colgar el teléfono
HL10 únicamente) está enchufado a un múltiple, enchúfelo
directamente a la pared.
Compruebe que el cable de alimentación del dispositivo esté bien
conectado a la entrada correspondiente del selector.
Teléfono de Internet
Cuando marco desde mi aplicación
de teléfono de Internet no sucede
nada.
El volumen de conversación o de
escucha está demasiado bajo o
demasiado alto.
Asegúrese de que el audífono sea el dispositivo de sonido
predeterminado. El panel de control de Plantronics dará inicio al
panel de control de dispositivos de sonido. Para ello, acceda al
Panel de control de Plantronics > Preferencias > General: Iniciar el
panel de control de dispositivos de audio.
Asegúrese de estar usando una aplicación de teléfono de
Internet compatible. Para ver la lista de teléfonos de Internet
compatibles,visite plantronics.com/software.
Si utiliza un auricular inalámbrico, asegúrese que el auricular
esté suscrito al adaptador USB. Consulte las instrucciones
de suscripción que se le proporcionaron con su auricular
inalámbrico.
Asegúrese de que el auricular esté cargado.
Asegúrese de que el software de Plantronics esté instalado. Para
descargarlo, visite plantronics.com/software.
Si el software de Plantronics no está instalado y usted no tiene
un teléfono de Internet compatible, primero debe presionar
el botón de llamada del auricular y luego usar la interfaz del
teléfono de Internet para realizar/contestar/colgar llamadas.
Reinicie su PC.
Ajuste el volumen de escucha del auricular.
Ajuste los volúmenes de escucha y conversación en el panel de
control de sonido de su PC o en las preferencias del sistema.
Ajuste los volúmenes de conversación y de escucha en la
aplicación de teléfono de Internet.
El sonido está distorsionado o
escucho eco en el audífono.
No hay conexión de audio con la PC. Desconecte el cable USB del selector y luego vuelva a conectarlo.
Ya no se oye el audio a través de las
bocinas de mi PC.
Baje el volumen de conversación o de escucha en su PC mediante
la aplicación de teléfono de Internet.
Dirija el micrófono hacia su barbilla.
Si la distorsión persiste, baje el volumen del auricular.
Salga de la aplicación de teléfono o de audio de su PC y reiníciela.
Para sistemas con Windows XP®:
• Vayaalacha“Audio”delaopción“Dispositivosdesonido
y audio” del Panel de control de la PC.
• En“Reproduccióndesonido”,cambieeldispositivo
predeterminado de Savi Office a las bocinas de su PC. Haga
clic en “Aceptar” para confirmar el cambio.
Para sistemas con Windows Vista® y Windows 7®:
• Vayaalaopción“Sonido”delPaneldecontroldelaPC.
• Enlacha“Reproducción”,cambieelajustepredeterminado
de “Speakers Savi Office” (Bocinas Savi Office) a las bocinas
de su PC. Haga clic en “Aceptar” para confirmar el cambio.
En sistemas con Mac OS X
• ElijaelmenúApple>Preferenciasdelsistemayhagaclicen
Sonido.
• HagaclicenSalidayluegoseleccione“Bocinasinternas”o
su opción de bocinas.
17
¿NECESITA MÁS AYUDA?
plantronics.com/support
Plantronics, Inc.
345 Encinal Street
Santa Cruz, California, EE.UU.
Estados Unidos
© 2011 Plantr onics , Inc. All right s reser ved. Plantro nics, t he logo d esign , MDA200, and H L10 are trade marks or regis tered tr ademarks of
Plantr onics , Inc. Win dows , Window s 7, Windows V ista, an d Windo ws XP are re gister ed trad emark s of Microsoft Co rpora tion in th e US and
other co untrie s. Nortel is a tr ademar k of Nort el Net work s. Sk ype is a reg istere d trade mark of Sk ype Limited. Ap ple and Ma c OS are tra demark s
of Apple Co mputer, In c. regis tered in the US and ot her count ries . All oth er trade mark s are prop ert y of their r espec tive owners .
Patent es: EE. U U. 7,633,963
86289-09 (10.11)
Plantronics BV
South Point Building C
Scorpius 140
2132 LR Hoofddorp
Países Bajos
EEE Yönetmeliğine Uygundur
Loading...
