ユーザーガイド
Plantronics EXPlorEr
BlUEtootH® ヘッドセット
™
220
目次
パッケージの内容と機能 3
充電と電源のオン/オフ 3
ペアリングについて 4
ヘッドセットの装着 6
ヘッドセットの使用 7
インジケーターライト 8
アクセサリー 9
トラブルシューティング 9
製品仕様 10
テクニカルサポート 11
モデルおよび国別情報 11
保証 11
はじめに
Plantronicsヘッドセットをお買い上げいただき、ありがとうございます。
弊社では、質の高いテクニカルサポートと各種サービスを提供しています。
本書に記載されていない事項に関するご質問は、プラントロニクス・サービ
スセンターまたはWebサイトをご利用ください。
• www.plantronics.com/support
製品を設置および使用する前に、安全に関するパンフレットに記載され
ている使用上の注意事項をお読みください。
2
パッケージの内容と機能
インジケーターライト
コールコントロールボタン
マイク
イヤループ
（調節可能）
イヤチップ
充電ジャック
AC電源アダプター
音量調節ボタン
2
1
充電と電源のオン/オフ
充電
ヘッドセットは、使用する前に充電する必要
があります。
20分=最低
2時間=フル充電
充電中は、赤いライトが点灯します。
注：ヘッドセットの機能を安定してお使いいた
だくため、完全に充電してください。
注意：ヘッドセットを充電しているときは使用
しないようにしてください。また、ヘッドセット
を使用している間は充電器を接続しないで
ください。
電源のオン/オフ
電源を入れるに
は、コントロールボ
タンを2秒間押し
ます。電源を切るに
は、コントロールボ
タンを3秒間押し
ます。
3
ペアリングについて
SETTING S
SETTING S
Time and Date
Phone Settings
Bluetooth
Sound Settings
Network Service s
Security
Reset Settings
BLUETOOTH
Discover/
Search
BLUETOOTH
220Plantron ics
PASSKEY
0000
このヘッドセットにはQuickPairTMテクノロジーが搭載されており、Bluetooth機
能搭載携帯電話機とのペアリングが簡単に行えます。ヘッドセットを初めて使
用する前に、次の説明に従って電話機とペアリングしてください。
QUICKPAIR機能の使用手順
手順1：
電話機の準備—
Bluetoothデバイスの電
源を入れる
電話機で、［設定］また
は［ツール］メニューか
ら［Bluetooth］または［
接続］を選択し、［オン］
を選択します（電話機
によりオプション名が
異なる場合がありま
す。詳しくは、お使いの
電話機のマニュアルを
参照してください）。
手順2：
ヘッドセットの準備—
ペアリングモード
まず、ヘッドセットの電
源を切ります。次に、ヘッ
ドセットの電源を入れま
す（インジケーターライ
トが青で点滅するまで、
コールコントロールボタ
ンを2秒以上押します）。
電源がオンになると、自
動的にペアリングモー
ド（赤と青で点滅）にな
ります。
手順3：
ペアリング—
ヘッドセットを電話機に
追加
電話機で、［設定］または
［ツール］>［Bluetooth］
>［検索］または［デバイス
の追加］を選択してから［
220Plantronics］を選択
します（電話機によりオ
プション名が異なる場合
があります）。
パスキーに「0000」と入
力します。ペアリングが完
了すると、ヘッドセットの
インジケーターが青で点
滅します。これで使用する
準備ができました。
注：通常は、ヘッドセットと電話機のペアリングが必要なのは最初の1回だけで
す。ヘッドセットが既に別のデバイスとペアリングされている場合は、次のページ
に記載されているペアリングの手順に従ってください。
4
220

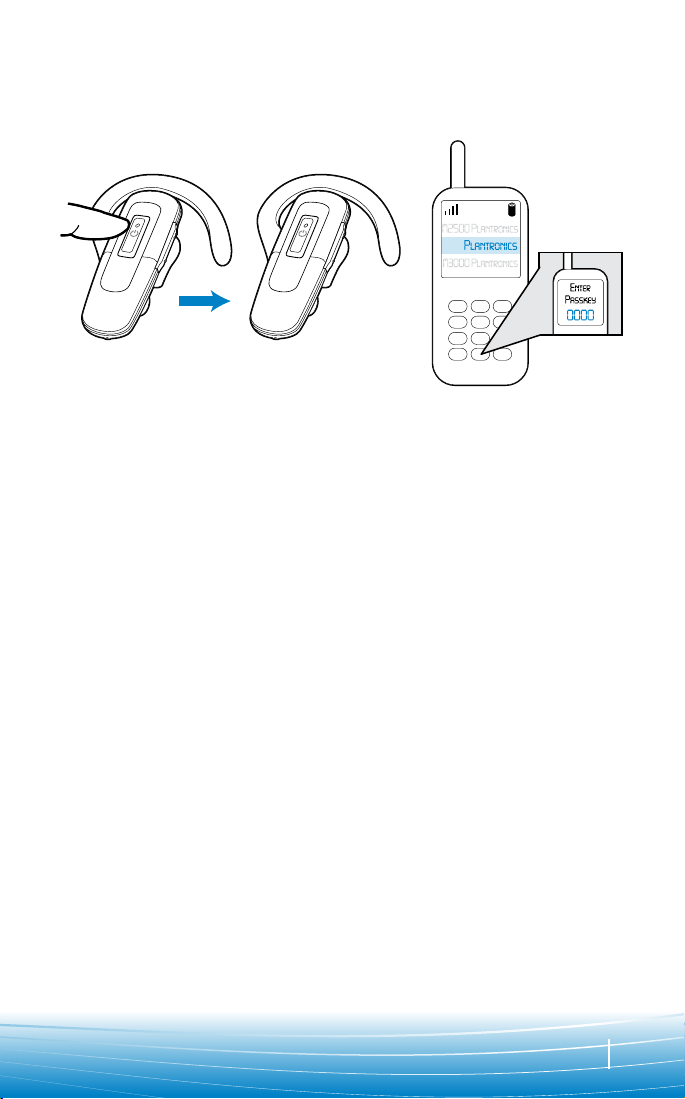

ペアリングについて
1.
ヘッドセットが既に別のデバイスとペアリングされている場合は、この手
順に従ってもう一度ペアリングしてください。この操作を行う前に、ヘッド
セットは完全に充電してください。他のBluetoothデバイスとのペアリング
方法については、お使いのBluetoothデバイスの取扱説明書を参照してく
ださい。また、インタラクティブペアリングガイド（www.plantronics.com/
easytopair）でも電話機とヘッドセットのペアリング方法を確認できます。
まず、ヘッドセットの電源を切り
ます。
1. ヘッドセットステータスインジ
ケーターが青く点滅し、次に赤
く点滅するまで、ヘッドセット
のコールコントロールボタンを
8秒間押し続けます。
その後、120秒間、ヘッドセット
がペアリングモードになります。
2.
3.
2. ヘッドセットのライトが点滅し
ている間に、携帯電話機のメニ
ューを使ってBluetoothデバイ
スを検出し、［220Plantronics］
を選択します。
3. パスキーの入力画面が表示さ
れたら、「0000」と入力します。ペ
アリングが完了すると、ヘッドセ
ットのインジケーターが青で点
滅します。
注：ヘッドセットは複数のBluetoothデバイスとペアリングできますが、同時
に接続できるデバイスは1つだけです。ヘッドセットは最後に接続したデバイ
スに自動的に接続します。
5

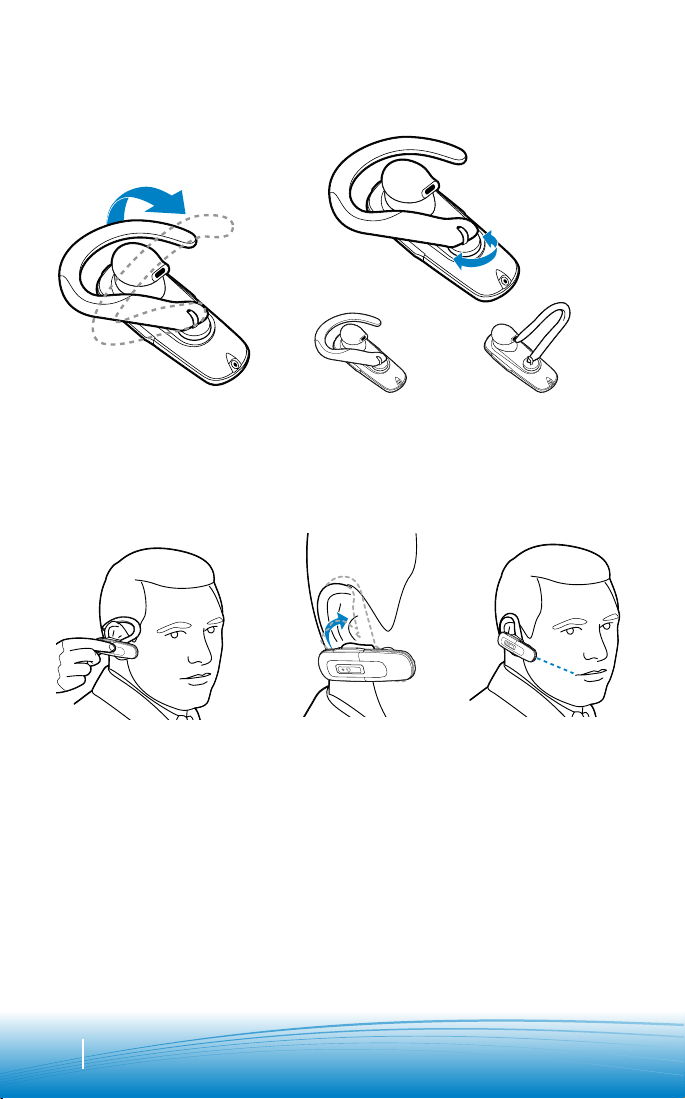

ヘッドセットの装着
右耳
左耳
1.
イヤループを持ち上げます。
3.
2.
イヤループを装着する方向に合わせ
て回します。
4. 5.
イヤループを耳の
後ろに掛けます。
6
ヘッドセットを回して、
スピーカーを耳の
位置に合わせます。
スピーカーの位置を
調節し、マイクを口の
位置に合わせます。

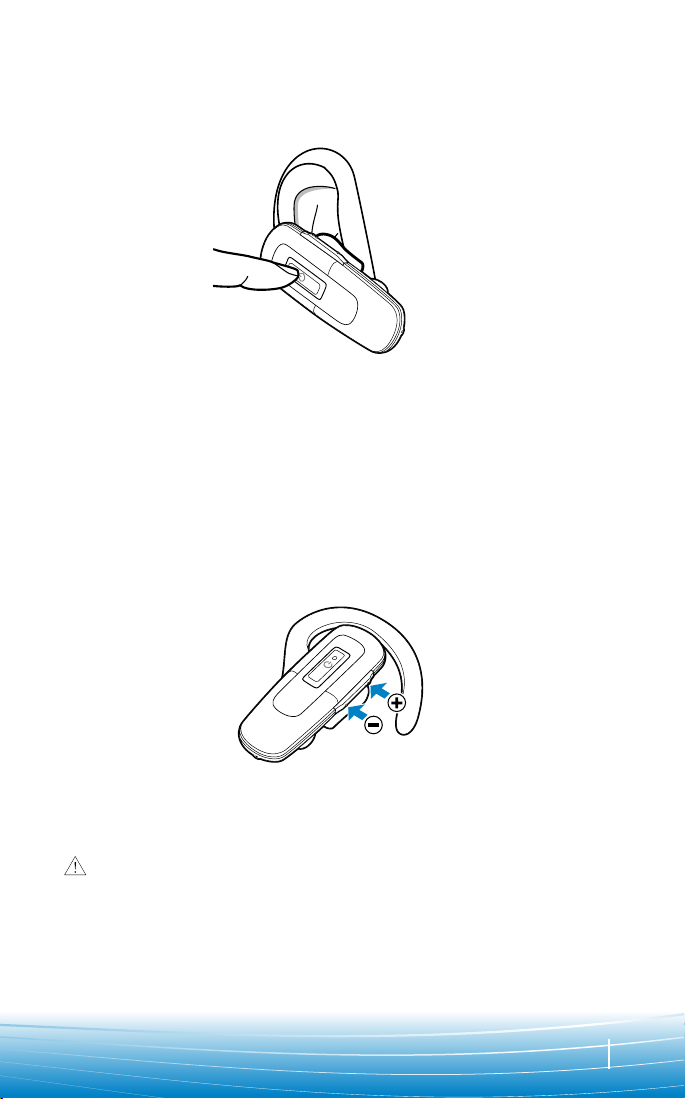

ヘッドセットの使用
電話の発信/着信応答/通話終了
よりよい音質を得るには、携帯電話機とヘッドセットが、身体の同じ側
にくるようにしてください。
電話に応答したり通話を終了するには、コールコントロールボタンを押
します。
電話を発信するには、電話機で番号を入力して送信ボタンを押します。コール
は自動的にヘッドセットに転送されるため、コールコントロールボタンを押す
必要はありません。
音量の調節
音量を1段階上げる/下げるには、音量調節ボタンの上側または下側を短く
押します。音量をいっぱいまで上げる/下げると、高いトーン音に続いて低い
トーン音が聞こえます。
警告：ヘッドフォンやヘッドセットを長時間大きな音量で使用しない
でください。難聴になる恐れがあります。常に適度な音量でご使用くださ
い。ヘッドセットと聴力に関する情報については、www.plantronics.com/
healthandsafety
を参照してください。
7
ヘッドセットの使用
その他の機能
最後にダイヤルした番号のリダイヤル
最後にダイヤルした番号へリダイヤル
するには、コールコントロールボタン
をすばやく2回押します。2回押すたび
に高いトーン音が聞こえます。
音声ダイヤル機能の使用
ヘッドセットの電源がオンになってい
る状態で、コールコントロールボタン
を2秒間押すと、ヘッドセットの音声ダ
イヤル機能が有効になります。
注：音声ダイヤル機能を使用するに
は、使用している携帯電話機で音声ダ
イヤル機能を有効にしておく必要があ
ります。方法については、Bluetooth機
能搭載携帯電話機のマニュアルを参
照してください。
着信の拒否
着信を拒否するには、着信中にコール
コントロールボタンを2秒間押します。
通話中に電話機からヘッドセットに切
り替える
通話中に電話機からヘッドセットに切
り替えるには、コールコントロールボ
タンを3秒間押します。
通話中にヘッドセットから電話機に切
り替える
通話中にヘッドセットから電話機に切
り替えるには、コールコントロールボ
タンを2秒間押します。
インジケーターライト
ヘッドセットのステータス ヘッドセットのインジケーターライト
電源オン 青で点滅し続ける
電源オフ 赤いライトが点灯し、消灯
充電中 赤いライトが点灯
電池残量不足 赤で点滅
ペアリングモード 青と赤で点滅
不在着信 紫で点滅。キャンセルするには、
コールコントロールボタンを1回押します。
着信中 紫で点滅。着信に応答するには、
コールコントロールボタンを短く押します。着信を拒否
するには、コールコントロールボタンを2秒間押します。
8
アクセサリー
別売品
76015-01
車内充電用
アダプター
ご注文に関しては、お近くのPlantronicsの販売店にお問い合わせいただくか、
弊社のWebサイト（www.plantronics.com）をご覧ください。
76016-01
USBヘッドセ
ット充電器
トラブルシューティング
問題
ヘッドセットで電
話機を使用でき
ない。
パスキー入力画面
が表示されない。
通話相手に自分
の声が聞こえな
い。または、通話
相手の声やダイヤ
ルトーンが聞こえ
ない。
携帯電話機でヘッドセットを検出したときに、ヘッド
セットがペアリングモードになっていなかった。4ペ
ージの「ペアリングについて」をご覧ください。
携帯電話機のメニューで間違ったメニュー項目を
選択した。4ページの「ペアリングについて」をご覧
ください。
携帯電話機でヘッドセットを検出できなかった。
4ページのペアリングをやり直してください。
携帯電話機のメニューで間違ったメニュー項目を
選択した。4ページのペアリングをやり直してくだ
さい。
ヘッドセットの電源がオンになっていない。コールコントロ
ールボタンを2秒間押します。電源が入ると、ビープ音が鳴
り、インジケーターライトが青で点灯します。
ヘッドセットを通信可能範囲外で使っている可能性があ
る。ヘッドセットを携帯電話機またはその他のBluetoothデ
バイスに近づけます。
ヘッドセットの電池残量がない。付属のAC電源アダプタ
ーを使って充電します。
音量が小さすぎる。音量調節ボタンの上側（イヤループの
方）を押して、ヘッドセットの音量を上げます。
解決策
9
製品仕様
連続通話時間* 最大約6時間
連続待受時間* 最大約200時間
充電時間 約2時間
通信距離 標準のBluetooth機器と10mの範囲内で通信
使用電源 5V DC、300 mA
ヘッドセット電池 リチウムイオンポリマー
バージョン： Bluetooth 2.0
保管・使用温度 10°C～40°C
Bluetoothハンズフリープロファイルとヘッドセットプロファイルに対応
*お使いの機器によって多少異なります。1日平均1.5時間の通話なら、1回のフル充電で4日間
使用できます。
10
テクニカルサポート
よく寄せられるご質問や技術的な情報は、弊社Webサイト
(www.plantronics.com/support)の「サポート」セクションをご覧下さい。
サポートが必要な場合は、プラントロニクス・サービスセンターまでお問
合せください。（日本国内
Center 1 866 363 2583)
0422-55-8812/米国 Technical Assistance

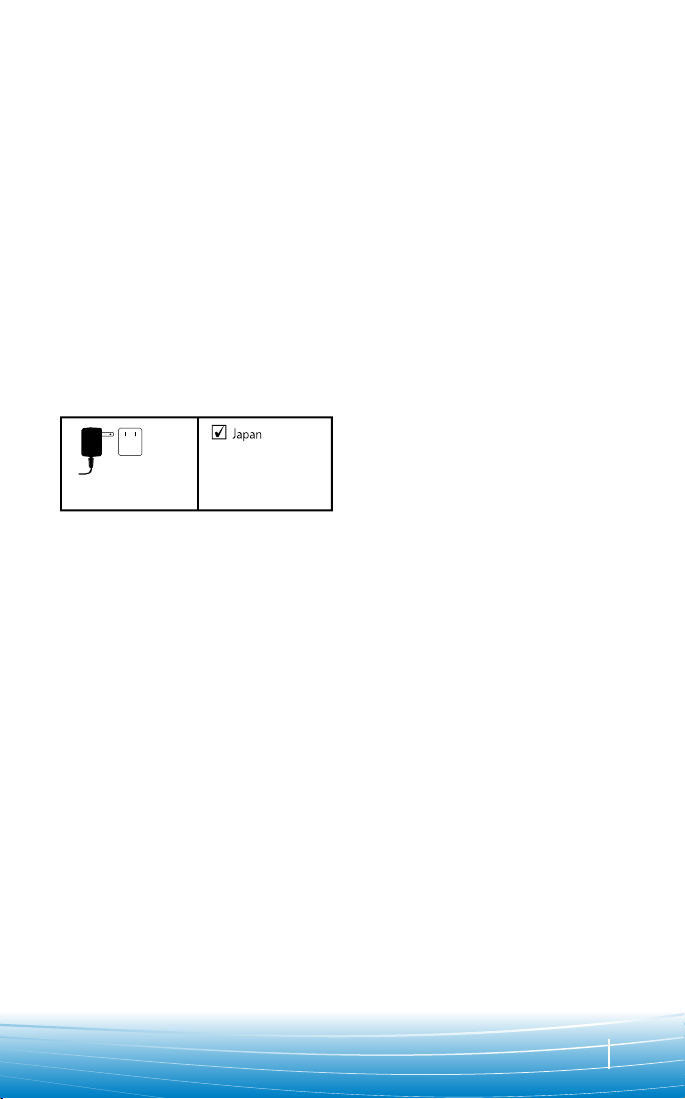

モデルおよび国別情報
製品のモデル番号はパッケージに記載されています。また、承認されている用途
については下の表をご確認ください。
保証
製品の保証
保証に関しての情報は、本製品パッケージに含まれている保証書または弊社
Webサイト (www.plantronics.com/warranty) をご覧ください。
11
日本プラントロニクス株式会社
〒100-0033
東京都千代田区霞が関1-4-2
大同生命霞が関ビル8F
03-3509-6400
プラントロニクス・サービスセンター
〒180-0006
東京都武蔵野市中町1-22-7
0422-55-8812
www.plantronics.jp
©2006 Plantronics, Inc. All rights reserved.Plantronics、Plantronicsのロゴ、Plantronics Explorer,
QuickPair、およびSound Innovationは、Plantronics, Inc.の商標または登録商標です。Bluetoothのワードマ
ークおよびロゴは、Bluetooth SIG, Inc.が所有しており、Plantronics, Inc.は同社からライセンスの使用許諾を
得て使用しています。その他すべての商標は、該当する所有者により所有されています。米国特許
特許出願中
72357-14 (01-07)
