POLMAR GALAXY User Manual

RICETRASMETTITORE VHF

PORTATILE

PER USO RADIOAMATORIALE

PORTABLE VHF TRANSCEIVER

FOR AMATEUR RADIO USE

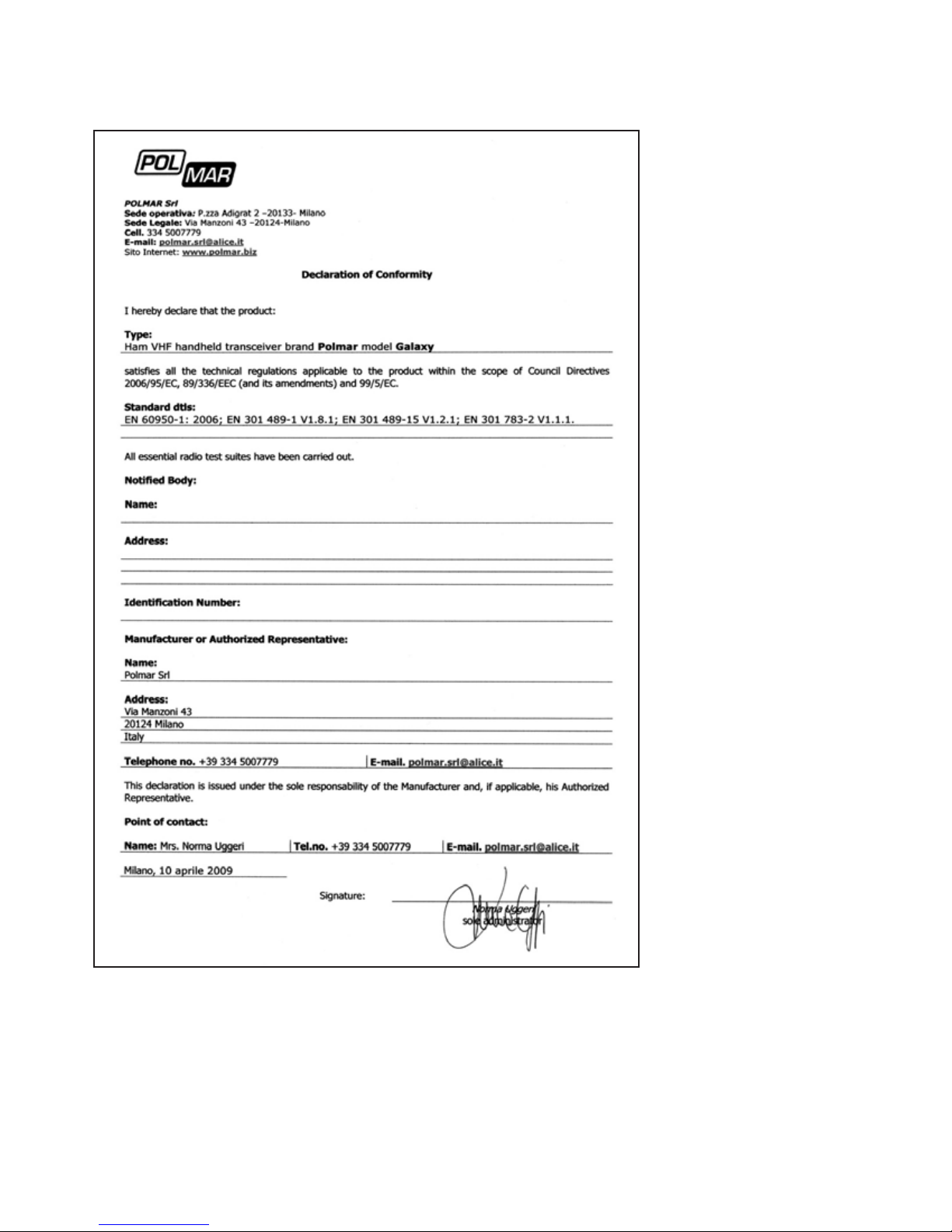

Dichiarazione di conformità

Con la presente, la Polmar srl dichiara che questo ricetra­smettitore di marca Polmar mod. GALAXY, è conforme ai re­quisiti essenziali ed alle altre disposizioni pertinenti stabilite
dalla Direttiva 1999/5/CE.

1

Questo simbolo, aggiunto al numero di serie, indica che l’apparato risponde pienamente ai
requisiti della Direttiva Europea delle Radio e Telecomunicazioni 1999/05/EC, per quanto
concerne i terminali radio.

This symbol, on the serial number seal, means that the equipment complies with the
essential requirements on the European Radio and Telecommunication Terminal Directive
1999/05/EC.

Questo simbolo avverte l’operatore che l’apparato opera in una banda di frequenze che, in base
al paese di destinazione e di utilizzo, può essere soggetta a restrizioni oppure al rilascio di una
licenza d’esercizio. Assicurarsi che pertanto la versione di apparato acquistata operi in una banda
di frequenze autorizzata e regolamentata dalle vigenti normative locali.

This warning symbol indicates that this equipment operates in non-harmonized frequency
bands and/or may be subject to licensing conditions in the country of use. Be sure to check
that you have the correct version of this radio or the correct programming of this radio, to
comply with national licensing requirements.

Si fa presente che l’utilizzo del presente apparato è soggetto al re­gime di “Autorizzazione Generale”, ai sensi degli artt. 104, comma
1 e 135, commi 1,2 e 3 del Codice delle Comunicazioni Elettroni­che, emanato con Decreto Legislativo 1° agosto 2003 n. 259.
In Italia la banda VHF radioamatoriale utilizzabile in conformità alle
vigenti normative è la seguente: 144,00 ~ 146,00 MHz.

Rispettate sempre la privacy Altrui

Questa è una norma di fondamentale importanza per chiunque operi
nel settore del radioascolto. Tenete presente che il contenuto delle co­municazioni radio ricevute non può essere divulgato in alcun modo a
terzi, la legge punisce chi utilizza per scopi non leciti le informazioni
ricevute o comunque violi tale norma.

2

Sommario

Vi ringraziamo e ci congratuliamo per aver acquistato il ricetrasmettitore
VHF portatile per uso radioamatoriale POLMAR GALAXY, progettato per
garantire una qualità di funzionamento costante e ottimale.
L’apparecchio è ideale per coloro che puntano al risparmio energetico, ma
necessitano nel contempo di uno strumento multifunzionale dalle ottime
prestazioni.

Caratteristiche principali:

Frequenza:144-146MHz
Modalità frequenza
99 canali di memoria
Funzione VOX (possibilità regolazione livelli)
CTCSS (48 codici)/ DCS (83 codici)
Auto-SCAN (Scansione automatica)
Allarme di emergenza di sicurezza
Tasto voce (on/off)
Attivazione chiamate (on/off)
Blocco tastiera
Selezione Alta/Bassa potenza (Hi/Low)
Funzione SQL
LED retroilluminazione, pratico quando si utilizza il dispositivo al buio
Visualizzazione capacità batteria (durante la trasmissione)
Indicazione canale occupato (lo schermo LCD visualizza “BUSY” quando
il canale è occupato) e indicazione intensità segnale
Monitor
La ricarica si arresta automaticamente quando è completata.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

INDICE

Sommario 2
Caratteristiche principali 2

Speciche tecniche 3

Precauzioni 4
Preparazione prima dell’utilizzo 5
Funzionamento di base 8-11
Funzioni ausiliarie 12-13
Ricerca guasti 13
Appendice - Memorizzazione canali 26

3

Caratteristiche generali:

GENERALE

Gamma frequenza 144.000MHz - 146.000MHz
Canali di memoria 99
Separazione dei canali 25 kHz
Gamma temperatura di esercizio da -10°C a +55°C
Tensione 7,2V
Standby circa 30mA
Dimensioni 125(H)×60(L)×35(P)
Peso circa 300g

TRASMETTITORE:

Potenza RF Alta: 5W±1dB Bassa: 1W
Alimentazione 7,2V

Corrente di emissione Alta: ≤1,7A Bassa: ≤0,80A

Pattern Modem modulazione di frequenza (FM)
Deviazione massima frequenza ±5,0 kHz

RICEVITORE:

Sensibilità in ricezione <0,20uV (12dB, S/N)
Sensitività Squelch <0,16uV
Intermodulazione anti-interferenza 50dB

Potenza Audio ≥500mW
Assorbimento corrente ricezione ≤140mA

Squelch attesa in media 35mA

4

PRECAUZIONI

Prima di usare il ricetrasmettitore, leggere attentamente il presente ma­nuale. Conservare il manuale d’istruzione: contiene istruzioni importanti
pertinenti la sicurezza e l’uso.

Per la manutenzione rivolgersi esclusivamente a personale qualicato.

Non utilizzare il ricetrasmettitore o ricaricare le batterie in atmosfera
esplosiva (presenza di gas, polveri, fumi, ecc.).

Spegnere il ricetrasmettitore mentre si carica carburante o ci si trova
presso una stazione di rifornimento.

Non manomettere o tentare di modicare il ricetrasmettitore.

Non collocare il ricetrasmettitore in aree eccessivamente polverose,

umide o su superci instabili.

Se l’apparato deve essere riposto per un lungo periodo, si raccomada
di togliere il pacco batteria; questo per evitare di trovarlo scarico al
momento dell’uso.

Con l’apparato commutato in trasmissione evitare che l’antenna sia in
prossimità o che venga in contatto della pelle della faccia o sugli occhi.
L’apparato darà il maggior rendimento se mantenuto verticale con il
microfono ad una distanza di 5 - 10 centimetri dalla bocca.

Danno all’udito! Nel caso la ricezione avvenga mediante cufe, aurico­lari ecc. limitare il livello del volume. Un ascolto prolungato a volume
spinto danneggia l’udito. Se dopo un certo uso si riscontrassero dei

schi alle orecchie ridurre il volume o non ricorrere più all’uso delle
cufe.

NON alimentare l’apparato con una tensione alternata. Sussiste il pe­ricolo di incendio oltre che al sicuro danneggiamento del ricetrasmet­titore

NON azionare il pulsante PTT se non necessario
NON usare il ricetrasmettitore mentre si è alla guida di un veicolo. Al

ne di prevenire incidenti prestare la massima attenzione alla guida

Evitare di riporre il ricetrasmettitore esposto ai raggi solari né di usarlo
con temperature al di sotto dei -10°C o superiori a +55°C.

5

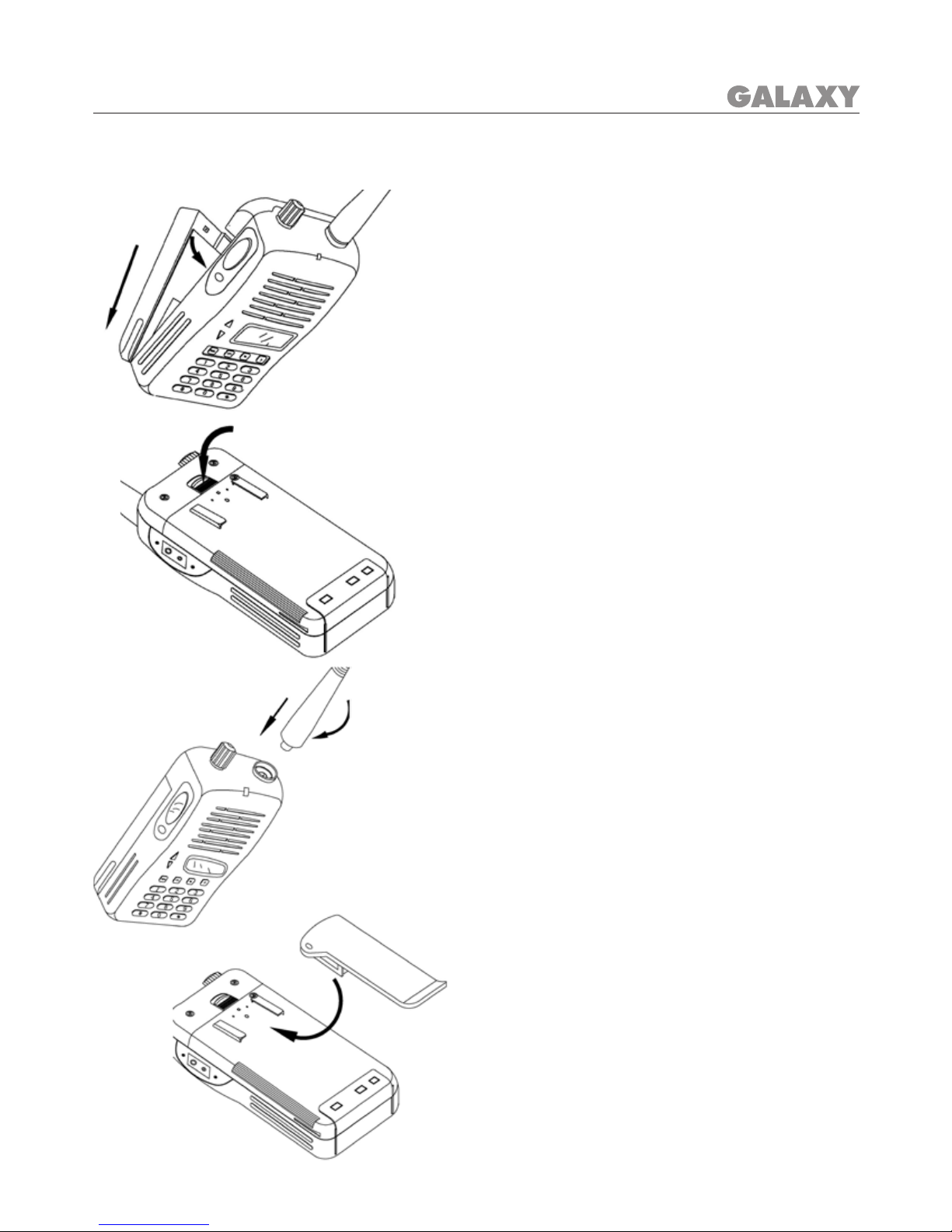

Tasto di sgancio

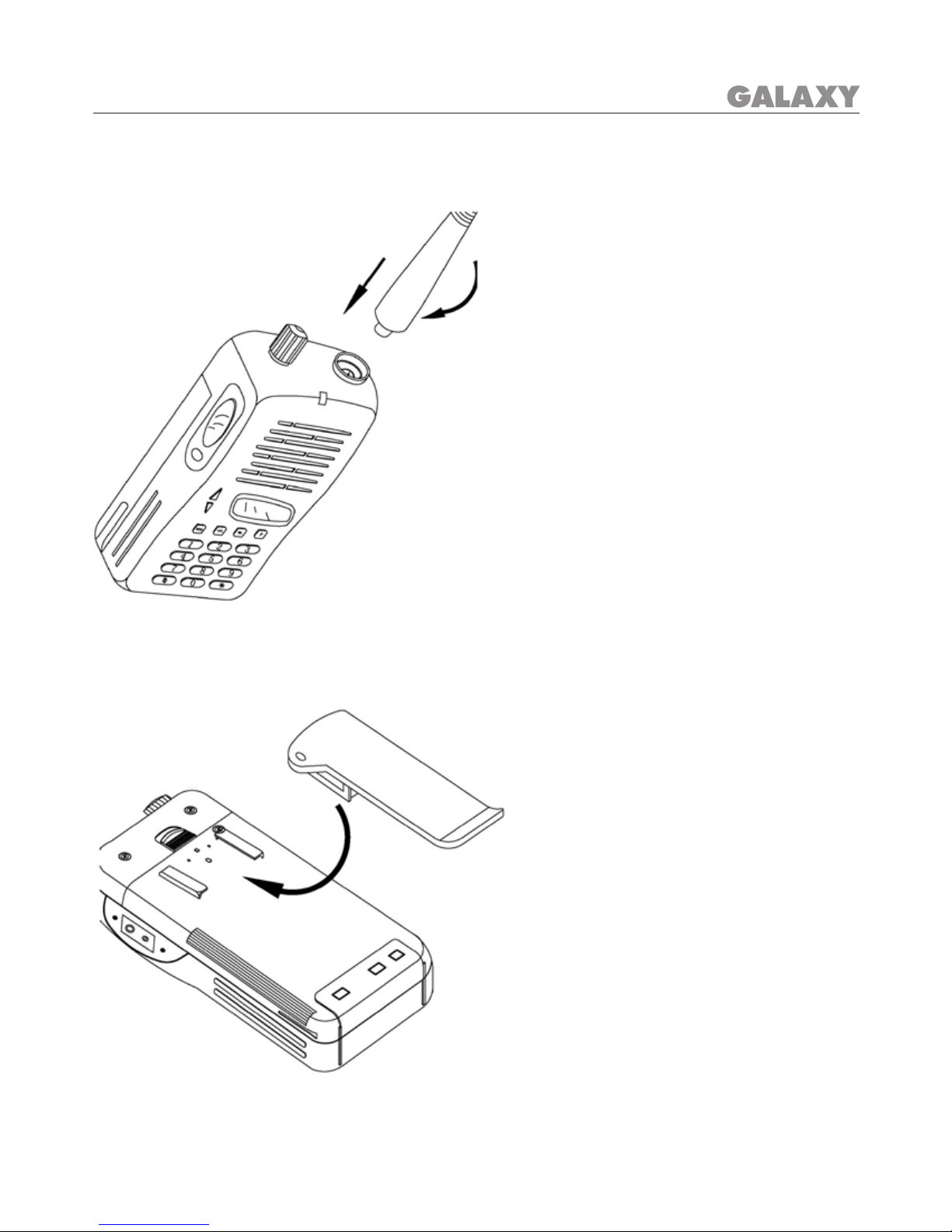

Installazione Antenna

Tenere l’antenna dall’estremità in­feriore e avvitarla all’interno del

connettore sso presente in cima al
trasmettitore no a quando è ben
ssata.

Installazione Clip per cintura

Fissare la clip per cintura originale
sul retro del pacco batteria.

Installazione pacco batteria
ricaricabile al litio

Inserire il pacco batteria con
l’estremità inferiore rivolta ver­so la polarità ssa del trasmet­titore.

Spingere il pacco batteria no a

quando l’apposito tasto di sgan­cio non si blocca completamen-

te, ssando la batteria nella sua

sede
Se si desidera rimuovere il pacco

batteria, è sufciente rilasciare il

tasto di sgancio e spingere la bat­teria verso l’esterno (in direzione
opposta rispetto alla fase di in­stallazione del pacco batteria).

1.

2.

3.

Preparazione prima dell’utilizzo

6

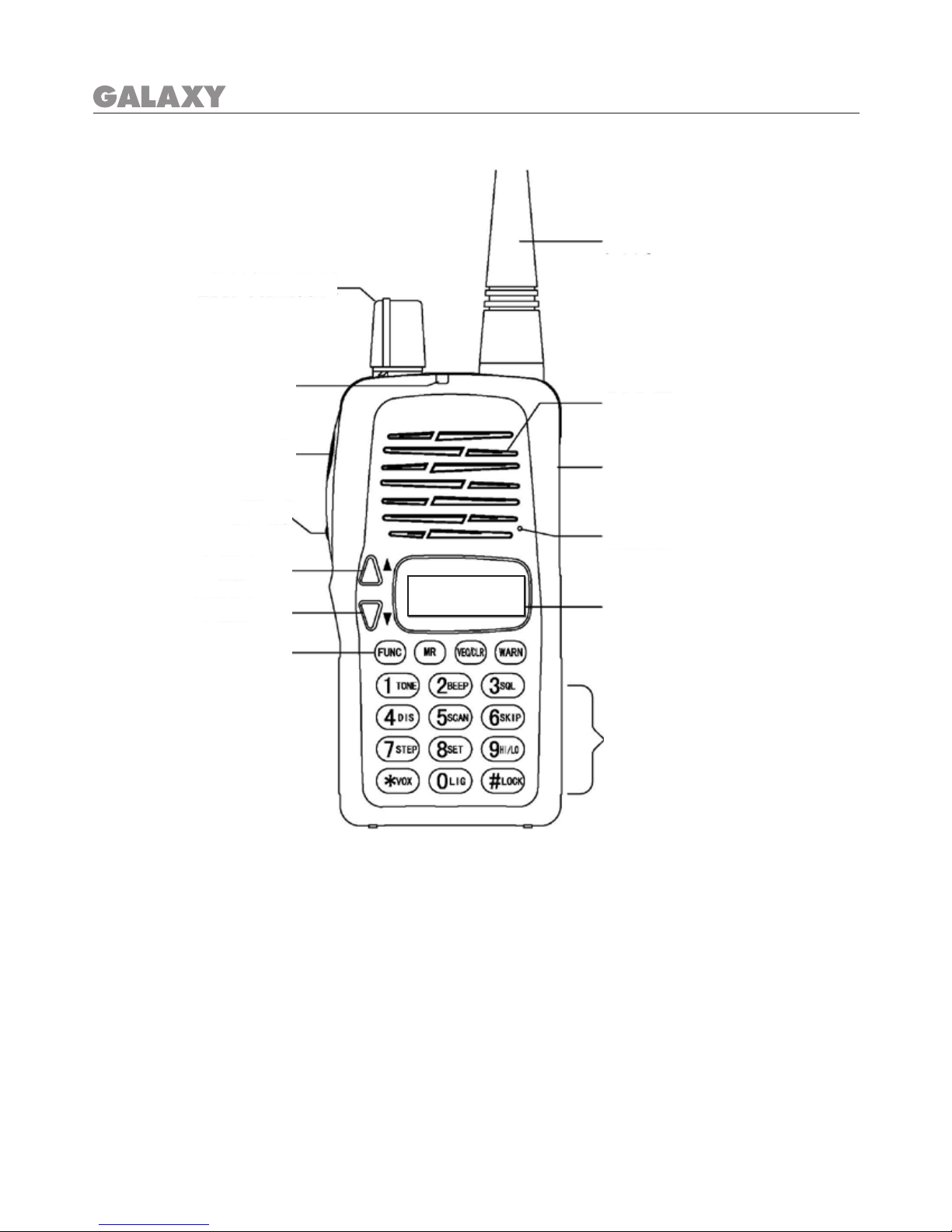

Galaxy - Visione d’insieme

Antenna

Speaker

Accenzione/Volume

LED indicatore

di stato

Prese per accessori esterni

Microfono

Schermo LCD

Tastiera

Tasto PTT

MONI/ Monitor

CH+

CH-

Tasto

funzioni

7

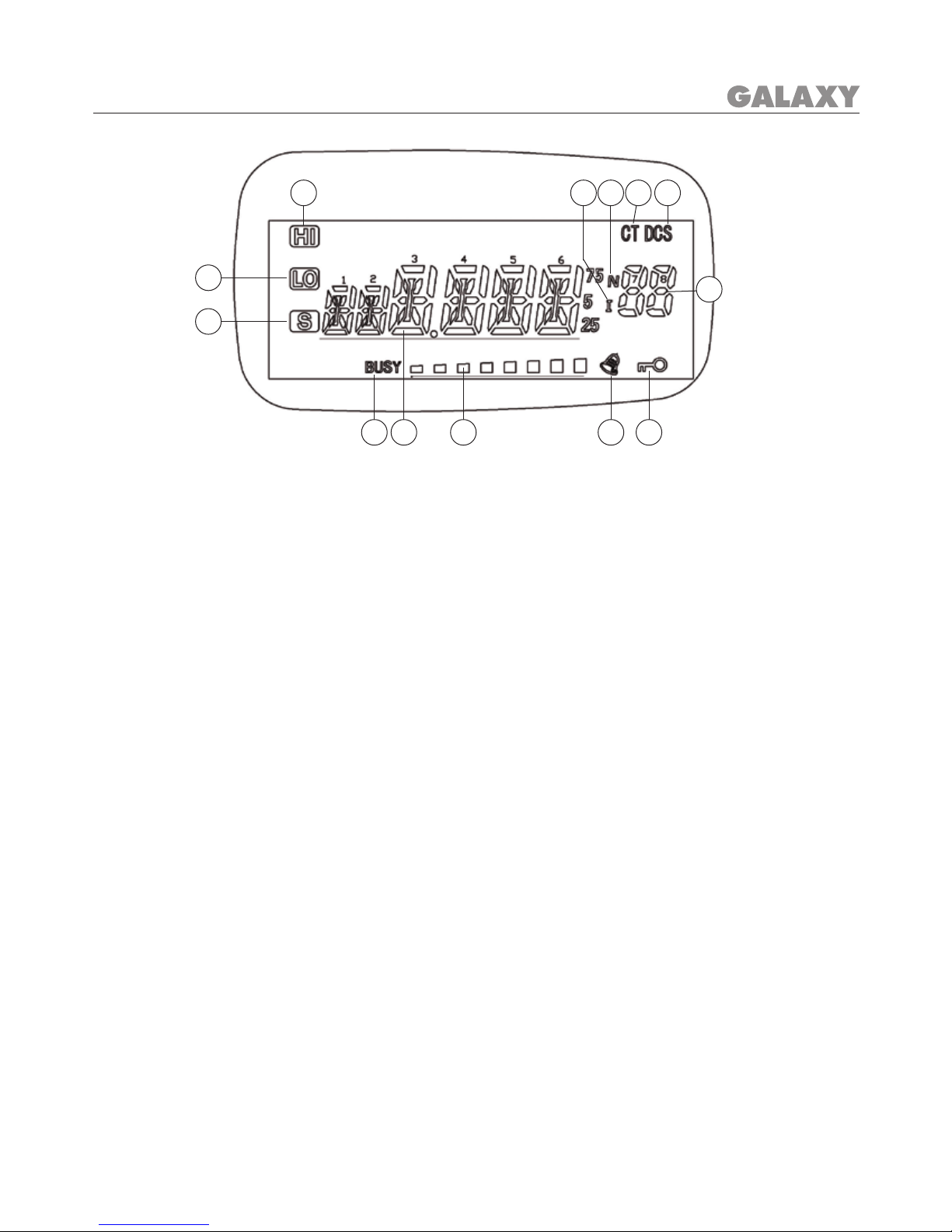

LCD Display

La gura soprastante mostra tutte le informazioni presenti sullo schermo
LCD con il relativo signicato, come spiegato qui di seguito:

Stato di trasmissione ad alta potenza.
DCS inverso
DCS standard
CTCSS
DCS
Se impostato, viene visualizzato il codice CTCSS o DCS, altrimenti sul
display appare la scritta OF
Tastiera bloccata.
BEEP sonoro attivo (on).
Indicazione capacità residua batteria (in trasmissione) e intensità del
segnale (in ricezione).
Canale occupato.
Funzione Risparmio Energetico attiva (ON).
Stato di trasmissione a bassa potenza
Gli altri indicatori si riferiscono ad esempio alla frequenza di lavoro,
alla selezione del menu o ad altre impostazioni.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

1 32 54

12

11

78910 13

6

8

Funzionamento di base

1.Accensione ON/OFF

Ruotando il comando Volume in senso orario si sente un beep sonoro ben
percettibile proveniente dall’altoparlante. Successivamente, lo schermo
visualizza alcune informazioni relative al funzionamento e i simboli di altri
indicatori.

2.Controllo del volume

Ruotare in senso orario il pulsante di comando del VOLUME per alzare il
volume di ascolto, oppure in senso antiorario per abbassarlo.

3.Impostazione della frequenza operativa

1

In modalità standby, premere [VFO/CLR] per passare alla modalità

di funzionamento con gamma completa di frequenza.

2

Premere [UP] oppure [DOWN] per regolare la frequenza di lavoro a

step.

3

Utilizzando la tastiera, inserire 6 numeri per impostare la frequenza di

lavoro.

4

Altrimenti inserire da 3 a 5 numeri, poi premere [#·LOCK] per controllare.

5

Per cancellare l’inserimento di numeri errati, premere [CLR]

4.Trasmissione

Se desiderate trasmettere dei segnali, tenere il ricetrasmettitore vicino
alla bocca (circa 5 cm) e tenere premuto il tasto PTT per parlare attra­verso il microfono con un tono di voce normale. Per ricevere i segnali,
rilasciare il tasto PTT.

5.Selezione Canali di Memoria

1

Premere [MR] per entrare nella modalità canali di memoria.

2

Premere [UP] oppure [DOWN] o inserire direttamente due numeri

per selezionare il canale operativo. Ci sono in tutto 99 canali di me­moria.

6.Accensione/spegnimento retroilluminazione

1

Premere [FUNC] e successivamente [O·LIG] per accendere il LED della

retroilluminazione.

2

Premere[UP] o [DOWN] per impostare ON/OFF.

3

Premere [#·LOCK] per controllare e uscire dalla modalità di imposta-

zione.

4

Premere[CLR] per cancellare e uscire.

9

7. Impostazione CTCSS/DCS

1

Premere [FUNC] e successivamente [1·TONE] per entrare nella moda-

lità di impostazione.

2

Premere [FUNC] per scegliere “CT”—>“DQT”—>“OFF”.

3

Premere [UP] oppure[DOWN] per selezionare il CTCSS/DCS desiderato

4

Premere [#·LOCK] per controllare e uscire dalla modalità di imposta-

zione.

5

Premere [CLR] per cancellare e uscire.

8.Beep Sonoro ON/OFF

Premere [FUNC] e successivamente [2·BEEP] per attivare l’avvertitore
sonoro (BEEP ON); a questo punto l’icona con la campana appare sul
display. Per disattivarlo (OFF), premere [FUNC] e poi ancor [2·BEEP].

9.Impostazione SQL

1

Premere [FUNC] poi [3·SQL] per entrare nella modalità di impostazione SQL

2

Premere [UP] o [DOWN] per selezionare il livello SQL

3

Premere [#·LOCK] per controllare e uscire.

4

Premere [CLR] per cancellare e uscire.

10.Selezione Modalità di Visualizzazione

In modalità standby, premere [FUNC] poi [4·DIS] per modicare la mo­dalità di visualizzazione. In modalità canale: N. canale ➞ frequenza di
lavoro ➞ N. canale; In modalità con gamma completa di frequenza: viene
visualizzata solo la frequenza di lavoro.

11. Scansione

In modalità standby, premere [FUNC] poi [5·SCAN] per effettuare la
scansione. In modalità frequenza, il ricetrasmettitore inizia ad effettuare
la scansione all’interno dell’intera gamma di frequenza secondo gli step
impostati; in modalità di funzionamento a canali, il ricetrasmettitore ef-

fettua la ricerca tra i canali. Premere [UP] o [DOWN] per modicare la

direzione della scansione. Durante la ricerca, per uscire è possibile pre­mere un qualsiasi tasto, eccetto [MONI] e [PTT]. Per continuare con la
scansione mentre ci si trova su un determinato canale, premere [UP] o
[DOWN] (in modalità di funzionamento a canali, la scansione non funzio­na se sono disponibili meno di 2 canali).

10

12. Impostazione del Passo di Duplice (Shift)
Premere [VFO/CLR] per entrare nella modalità di funzionamento di fre­quenza.
Premere [FUNC] poi [6·SKIP] per entrare nella modalità di impostazio­ne del Passo di Duplice.
Continuare con [FUNC] per scegliere la frequenza di offset:“+” ➞“­”➞“OFF”
Premere [UP] o [DOWN] per regolare il Passo di Duplice a step.
Oppure inserire direttamente i dati relativi al Passo di Duplice mediante
la tastiera.
Oppure inserire direttamente da 2 a 4 numeri, poi premere [#·LOCK]
per controllare.
Premere [*.VOX] per cancellare in caso di errore ed eseguire nuova­mente l’impostazione.
Premere [*·LOCK] per controllare e uscire dalla modalità di imposta­zione.
Premere [CLR] per cancellare e uscire.

13. Aggiungi/Salta Scansione

(Scan Add/ Skip)

Per poter migliorare l’efcienza della scansione, si può scegliere di saltare

alcuni canali, seguendo le indicazioni riportate qui di seguito:

1

Premere [MR] per entrare nella modalità di funzionamento a canali.

2

Premere [FUNC] poi [6·SKIP] per aggiungere o saltare dei canali du-

rante la scansione; sullo schermo appaiono rispettivamente i simboli
“+” o“-”.

14. Impostazione Step di Frequenza

1

All’interno della gamma di frequenza completa, premere [FUNC] poi

[7·STEP] per entrare nella modalità di impostazione a step.

2

Premere [UP] o [DOWN] per impostare lo step richiesto.

3

Premere [#·LOCK] per controllare e uscire dalla modalità di impostazione.

4

Premere [CLR] per cancellare e uscire dalla modalità di impostazione.

15. Funzione Quenfrency (In Modalità di funzionamento a Canali)

In modalità di funzionamento a Canali, premere [FUNC] poi [8·REV] per
attivare/disattivare la funzione Quenfrency (ON/OFF). La funzione Quen­frency non funziona nella modalità con gamma completa di frequenza. La
funzione Quenfrency si disattiva automaticamente quando il ricetrasmet­titore si spegne, cambia modalità o canale.

•

•

•

•

•

•

•

•

•

11

16. Impostazione ad Alta/Bassa Potenza (High/Low Power)

Premere [FUNC] poi [9·HI/LO] per passare da una potenza di trasmissione
all’altra: High/Low (Alta/Bassa).

17. Impostazione Sensibilità VOX

1

Premere [FUNC] poi [*·VOX] per entrare nella modalità di impostazione

della sensibilità VOX

2

Premere [UP] o [DOWN] per selezionare il livello di sensibilità richiesto.

3

Premere [#·LOCK] per controllare e uscire dalla modalità di impostazione.

4

Premere [CLR] per cancellare e uscire.

Nota:

La funzione VOX può essere utilizzata solo quando il ricetrasmettitore è

utilizzato con il microfono esterno.

18. Funzione Blocco Tastiera

In modalità standby, premere [FUNC] e mantenere premuto per circa 1
secondo il tasto

[#·LOCK]

per bloccare o sbloccare la tastiera.

19. Funzione Monitor

In modalità standby, quando si preme [MONI] il ricetrasmettitore monitora
i segnali sui canali in base alla modalità prestabilita.

20. Funzione di Allarme

Per entrare nella modalità di allarme e attivare il segnale acustico di av­vertimento, mantenere premuto per circa 1 secondo il tasto[WARN]. Per
disattivare la funzione di allarme, spegnere il ricetrasmettitore (OFF) e
riaccenderlo nuovamente in seguito.

12

Funzioni Ausiliarie

1. Indicatori luminosi

La spia rossa si accende durante la trasmissione; quella gialla si accende
durante la ricezione dei segnali, mentre quella arancione nella modalità
“mutual copy”.

2. Luce Sfondo Schermo

Quando si utilizza la tastiera: in modalità automatica, la luce di sfondo si
accende per 5 secondi e poi si spegne; in modalità ON, la luce di sfondo
resta costantemente accesa; in modalità OFF, non si accende del tutto.

3. TOT (Time out Timer)

Lo scopo principale della funzione TOT è quella di evitare che i ricetra­smettitori vengano utilizzati troppo a lungo e si surriscaldino. Se gli appa­recchi sono utilizzati mantenendo i parametri relativi alla temporizzazione
della trasmissione impostati dal rivenditore (max 10 minuti), la trasmis­sione viene arrestata una volta trascorso tale tempo e viene inviato un
segnale sonoro di allarme. Se si desidera fermare l’allarme, rilasciare il
tasto PTT.

4. Avviso Acustico di Batteria Scarica

Quando la batteria è quasi scarica, il ricetrasmettitore invia un doppio
segnale acustico ogni 20 secondi, impedendo la trasmissione. Se in quel
momento si preme il tasto PTT, il segnale tonale di allarme resta attivo.
Rilasciare il tasto PTT per arrestare l’allarme.

5. Funzione Clone di tipo Wired

Premere contemporaneamente [PTT] e [MON] per accendere il rice­trasmettitore, poi rilasciare i due tasti quando si avverte un segnale

sonoro e premere [FUNC] per 3 secondi no all’accensione della luce
arancione (questo signica che il ricetrasmettitore base è entrato nella

modalità “mutual copy”).
Collegare il ricetrasmettitore secondario con l’host mediante l’apposito
cavo di trasmissione e accendere anche l’apparecchio secondario.
Premere il tasto [PTT] dell’host; la spia rossa dell’host lampeggia in
contemporanea a quella gialla del ricetrasmettitore secondario per
segnalare che i due apparecchi sono entrati nella modalità “mutual
copy”; il processo di copia termina quando l’host ritorna nella modalità
“pronto per la copia” (accensione spia arancione). Attenzione: Non
premere [PTT] durante la clonazione.

a.

b.

c.

13

Durante la trasmissione dei dati, se gli indicatori luminosi dei due ri-

cetrasmettitori lampeggiano in modo insolito può essersi vericato un
errore nel processo di copia. Vericare che il cavo di trasmissione sia

stato collegato correttamente e premere nuovamente [PTT] sull’host
per avviare di nuovo il processo di copia quando la luce arancione si
accende.
Se il processo di copia deve essere effettuato su più di un ricetrasmet­titore, spegnere il ricetrasmettitore secondario e rimuovere il cavo
di trasmissione per poter copiare i dati su un altro ricetrasmettitore,
ripetendo la procedura descritta ai punti B, C, D sopraindicati.
Se si desidera uscire dalla modalità “mutual copy”, spegnere il ricetra­smettitore e alimentarlo di nuovo in seguito.

Ricerca guasti

PROBLEMA SOLUZIONE

Mancanza di
alimentazione

Il pacco batteria è completamente scari­co. Sostituire la batteria con una nuova
o ricaricarla.
Il pacco batteria potrebbe non essere
installato correttamente. Riposizionarlo
nuovamente.

•

•

La batteria si esaurisce
subito dopo essere stata
ricaricata.

La durata di vita della batteria ha raggiun­to il suo limite massimo; sostituirla con
una nuova.

•

Non si è in grado di
parlare ad altri membri
dello stesso gruppo

Controllare che la frequenza e i codici
CTCSS/DCS utilizzati siano uguali a quel­li utilizzati dagli altri membri dello stesso
gruppo.

La distanza tra voi e l’altro gruppo può
essere eccessiva. Vericare se ci si trova

nella zona di copertura di un altro gruppo
di ricetrasmettitori.

•

•

d.

e.

f.

14

TABLE OF CONTENT

Summary 14
Main features 14

Technical specications 15

Preparation before using 16

˜

19

Basic operation 20

˜

23
Assistant functions 24-25
Troubleshooting 25

Summary

Thanks and congratulations on your purchase of the POLMAR, VHF han­dheld transceiver, GALAXY is designed with novelty and steady perfor­mance. It is super power-saving with convenient operation and multifun­ction for user. POLMAR believes the small bulk and reasonable price will
satisfy your demand.

Main features:

Frequency: 144-146MHz
Frequency mode
99 memory channels
VOX function, the levels can be set
CTCSS [48 codes]/ DCS [83 codes]
Auto-SCAN
Emergency alarm for security
key-press voice [on/off]
Make calls [on/off]
Keypad locked
Switch the power between Hi/Low
SQL set function
LED backlight, convenient for darkness operating
Display the capacity of the battery [when transmitted]
Indicate the channel busy [the LCD displays “BUSY” when the chan­nel busy] and signal intensity
Monitor
Quick-charged battery automatically stops charging when it’s full

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

15

Technical Specications:

GENERAL

Frequency range 144.000MHz - 146.000MHz
Store channel 99
Channel spacing 25 kHz
Operating temperature range -10°C - +55°C
Voltage 7.2V
Standby about 30mA
Size 125 [H]×60 [W]×35 [D]
Weight about 300g

TRANSMITTER:

RF power output HI: 5W±1dB LO: 1W

Emission current HI≤1.7A LO≤0.80A

Power supply 7.2V
Modem pattern frequency modulation [FM]
Maximum frequency deviation ±5.0 kHz

RECEIVER:

Receiving sensitivity: <0.20uV [12dB, S/N]
Squelch sensitivity: <0.16uV
Intermodulation anti-interference 50dB

Audio power: ≥500mW
Receiving current: ≤140mA

16

Preparation for Using

Install the rechargeable Lithium battery pack

Put the rechargeable battery pack with its bottom on the correspon-

ding xed pole of the transceiver.

1.

Push the battery pack along transceiver rear until the released button
full lock the battery.

2.

Release button

If want to remove the battery pack, just need to impulse the release
button and then push the battery in opposite direction as install above.

3.

17

Install Antenna

Hold the bottom of the antenna, and then rotate it into the xed con­nector on top of the transceiver until tightened.

Install Belt-clip

Install the original belt-clip on the backside of the battery pack.

18

Description of the transceiver

Antenna

Speaker

Power/Volume knob

State indicator

light

Hands free jack

Microphone

LCD display screen

Keyboard

PTT/Call

MONI/ Monitor

CH+

CH-

Function

button

19

LCD Display

The picture above shows all the information on the LCD display, and their

specic meanings as following:

High power transmitting state.
Inverse DCS
Normal DCS
CTCSS
DCS
CTCSS or DCS code sets No. display when they are set, otherwise
displays OF
Keyboard locked.
BEEP sound on.
Residual battery capacity indicates [Transmitting] ; and signal stren­gth indicates [Receiving].
Signal busy.
Power-saving function ON.
Low power transmitting state
Other indicators such as working frequency, menu select and other
information

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

1 32 54

12

11

78910 13

6

20

Basic Operation

1.Power ON/OFF

Clockwise rotate the Power / Volume control knob, and then you will hear
a clear “Bi” sound from the speaker. Then working information and other
indicator symbols showed.

2. Volume Control

Clockwise rotate the VOLUME control knob to increase its output volume,
and counterclockwise rotate it to reduce.

3. Working Frequency Setting

1

In standby state, press[VFO/CLR]to switch to full frequency working

mode.

2

Press [UP] or [DOWN] to adjust working frequency base on step-in.

3

Input 6 numbers through the keypad to set the working frequency.

4

Or input 3 to 5 numbers and then press [#·LOCK] to check.

5

If wrong numbers input, press [CLR] to cancel.

4. Transmitting

If want to transmit signals, please hold the transceiver close to your
mouth about 5cm and then keep press the PTT button to speak to the
microphone with normal voice. And release the PTT button to receive
signals.

The transceiver will release clear “Bi” alarm sound for mistakes when the
PTT button is pressed out of the frequency cover area.

5. Memory Channels selecting

1

Press [MR] to enter the memory channels mode.

2

Press [UP] or [DOWN], or input two numbers directly to select the

working channel. There are 99 memory channels in total.

6. LED backlight ON/OFF

1

Press [FUNC] and then [O·LIG] to switch the LED backlight.

2

Press [UP] or [DOWN] to set ON/OFF.

3

Press [#·LOCK] to check and exit the setting mode.

4

Press [CLR] to cancel and exit.

21

7. CTCSS/DCS Setting <in full frequency mode>

1

Press [FUNC] and then [1·TONE] to enter the setting mode.

2

Press [FUNC] to choose “CT”—>“DQT”—>“OFF”.

3

Press [UP] or [DOWN] to select the desired CTCSS/DCS.

4

Press [#·LOCK] to check and exit the setting mode.

5

Press [CLR] to cancel and exit.

8. Beep Sound ON/OFF

Press [FUNC] and then [2·BEEP] to turn ON the BEEP function, and the
bell icon will display on the screen. To turn OFF the BEEP sound, please
press [FUNC] and then [2·BEEP] again.

9. SQL Setting

1

Press [FUNC] and then [3·SQL] to enter SQL setting.

2

Press [UP] or [DOWN] to select the SQ level.

3

Press [#·LOCK] to check and exit.

4

Press [CLR] to cancel and exit.

10. Display Mode Selecting

In standby mode, press [FUNC] and then [4·DIS] to switch the display
mode. In channel mode: channel NO. ➞ working frequency ➞ channel
NO.; In full frequency mode: only the working frequency displays.

11. Scan

In standby state, press [FUNC] and then [5·SCAN] to scan. In full fre­quency mode, the transceiver will begin carrier scan among the whole
frequency range by stepping-in; in channel mode, the transceiver will
scan the channels with certain set frequency one by one. Press [UP] or
[DOWN] to change the scan direction. During scanning, press any key
except [MONI] and [PTT] to exit. You can press [UP] or [DOWN] to con­tinue to scan while stay on certain channel [In channel mode, scanning
can not work if less than 2 channels available].

22

12. Frequency Difference Setting [ in full frequency mode]

Press [VFO/CLR] to enter Full Frequency working mode.
Press [FUNC] and then [6·SKIP] to enter frequency difference setting
mode.
Continue to [FUNC] to choose frequency offset:“+”➞“-”➞“OFF”
Press [UP] or [DOWN] to adjust the Frequency Difference by step-in.
Or input the frequency difference data directly via the keypad.
Or input 2 to 4 numbers directly and then press [#·LOCK] to check.
Please press [*.VOX] to cancel when there is mistake, and input again.
Press [*·LOCK] to check and exit setting mode.
Press [CLR] to cancel and exit.

13. Scan Add/ Skip

In order to improve the scan efciency, users can set to skip some chan­nels follow below steps:

1

Press [MR] to enter channel working mode.

2

Press [FUNC] and then [6·SKIP] to switch channel scan add or scan

skip, and the screen will display “+” or“-”accordingly.

14. Step-in Setting

1

In full frequency, press [FUNC] and then [7·STEP] to enter the step-in

setting mode.

2

Press [UP] or [DOWN]to set the step-in needed.

3

Press [#·LOCK] to check and exit the setting mode.

4

Press [CLR] to cancel and exit setting.

15.Quenfrency Function [In Channel Mode]
In Channel mode, press [FUNC] and then [8·REV] to switch Quenfren­cy function ON/OFF. Quenfrency function will not work in full frequency
mode. The quenfrency function will be off automatically when the tran­sceiver turned off , switched channel or mode.

16. High/Low Power Setting

Press[FUNC]and then [9·HI/LO] to switch the transmitting power: High/
Low.

•

•

•

•

•

•

•

•

•

23

17. VOX Sensitivity Setting

1

Press [FUNC] and then [*·VOX] to enter VOX sensitivity setting

mode.

2

Press [UP] or [DOWN] to select the sensitivity level needed.

3

Press [#·LOCK] to check and exit the setting mode.

4

Press [CLR] to cancel and exit.

Note:
The VOX function can be used only when the transceiver used with ex­ternal microphone.

18. Keypad Lock Function

In standby mode, press [FUNC] and then hold the [#·LOCK] or about 1
second to lock the keypad or unlock.

19. Monitor Function

In standby state, the transceiver will monitor the signals on channels
following the preset mode when [MONI] pressed.

20. Alert Function

Hold the [WARN] button for about 1 second, then the transceiver will
enter alert mode and release alarm tone. If want to cancel alert, please
power OFF the transceiver and then turn it on again.

24

Assistant Functions

1. Indicator lights

The red light shines when transmitting; and the yellow one lights when
receiving signals; the orange light shines in mutual copy mode.

2. Screen Background Light

Every time when the keypad pressed: in automatic mode, the background
light will shine and keep for 5 seconds and then extinguish; in ON mode,
the background light shines steadily; in OFF state, no light at all.

3. TOT [Time out Timer]

The main purpose for the TOT is to prevent the transceiver from too high
temperature and channel used for too long time by either call side. If the
transceiver is used to transmit over the set program time [Max 10 minu­tes] by the dealer, the transceiver will stop transmitting and warn. If want
to stop the alarm, please release the PTT button.

4. Low Battery Alert

When the battery voltage is too low, the radio will release “DI DI” indi­cate alert every 20 seconds and forbid to transmit. There will be alarm
tones if the PTT button pressed at that time, please release PTT to stop
the alarm.

5. Wired Clone Function

Hold [PTT] and [MON] to power on the transceiver, release the two
buttons when hear a “Di” sound and press [FUNC] in 3 seconds until
the orange light shines which means the base transceiver has got into
mutual copy mode.
Connect the subsidiary transceiver with the host one by special tran­smission cable, and then power the sub-transceiver on.

Press [PTT] of the host transceiver, its red light will ash and the yel­low light of the sub-transceiver ashes at the same time, which means
the two has entered into mutual copy mode; the copy process nishes

until the host transceiver back to copy ready mode[orange light shi­nes]. Attention: Don’t press the [PTT] during cloning.
During data transmit, the indicator lights of the two transceivers
ashes abnormally means copy fail. And please check if the transmis­sion cable has been connected well and press the [PTT] of the host
transceiver again to recopy when its orange light shines,

a.

b.

c.

d.

25

If need to copy to more than one transceiver, please power the sub­transceiver off and then pull out the transmission cable to copy to
another transceiver by repeating steps B, C, D above.
If wants to exit the mutual copy mode, please turn off the transceiver
and then power it on again.

Troubleshooting

PROBLEM SOLUTION

No power The battery pack has been exhausted.

Please change a new battery or recharge
the battery.
The battery pack may be not installed cor­rectly. Please install it again.

•

•

The battery used out soon
after recharged.

The use-life of the battery is over, please
change new battery.

•

Unable to speak to other
members in the same
group.

Please check the frequency and CTCSS/
DCS you use are the same as other mem­bers use in the same group.
The distance between you and other group
members may be too far. Please check if
you are in the cover range of other group
transceivers.

•

•

Other [not group
members] sound heard
in channels.

Please change your CTCSS/DCS NO. And
it has to change all signal sound of the
group transceivers.

•

e.

f.

26

Memorizzazione dei canali

E’ possibile programmare dati nelle memorie dell’apparato effettuando la
seguente procedura:

Accendere la radio tenendo premuto i tasti “Moni” + “MR” (comparirà
la scritta “Self”);
Premere il tasto “ “ per selezionare il numero della memoria desi­derata;
Premere una volta il tasto “PTT”, ed inserire da tastiera la frequenza di
ricezione (per inserire una frequenza con risoluzione 12,5kHz, preme­re il tasto “FUNC” e poi il tasto “ “ dopo aver inserito la frequenza);
Premere una volta il tasto “PTT” per inserire l’eventuale tono CTCSS/
DCS di ricezione (premere il tasto “FUNC” per effettuare la scelta);
Premere una volta il tasto “PTT”, ed inserire da tastiera la frequenza di
trasmissione (per inserire una frequenza con risoluzione 12,5kHz, pre­mere il tasto “FUNC” e poi il tasto “ “ dopo aver inserito la frequenza);
Premere una volta il tasto “PTT” per inserire l’eventuale tono CTCSS/
DCS di trasmissione (premere il tasto “FUNC” per effettuare la scelta);
Premere il tasto “PTT” includere o escludere la memoria nella scansio­ne (premere i tasti “ “ o “ “ per la scelta);
Premere il tasto “PTT” per l’alta o bassa potenza (premere i tasti “
“ o “ “ per la scelta);
Premere il tasto “PTT” per effettuare la programmazione di un’altra
memoria.

Reset dell’apparato: Accendere la radio tenendo premuto i tasti “Moni”
+ “MR” (comparirà la scritta “Self”);
Tenendo premuto il tasto “PTT”, premere in sequenza il tasto “HI/LO” e
poi il tasto “VFO/CLR” (comparirà la scritta “Reset”).

1.

2.

3.

4.

5.

6.

7.

8.

9.

•

•

27

INFORMAZIONE AGLI UTENTI

Ai sensi dell’art. 13 del decreto legislativo 25 luglio 2005, n. 15”Attuazione delle Direttive 2002/95/CE,
2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettri­che ed elettroniche, nonché allo smaltimento dei rifiuti”

Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine
della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccol­ta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al mo­mento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al tratta­mento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’am­biente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrati­ve di cui al dlgs. n. 22/1997” [articolo 50 e seguenti del dlgs. n. 22/1997].

USER INFORMATION

In accordance with art. 13 of the Legislative Decree of 25th July 2005, no. 15 ”Implementation of Directives
2002/95/EC, 2002/96/EC and 2003/108/EC, relative to reduction of the use of hazardous substances in
electrical and electronic equipment, in addition to waste disposal”.

The crossed bin symbol shown on the equipment indicates that at the end of its working life
the product must be collected separately from other waste.
The user must therefore take the above equipment to the appropriate differentiated collection
centres for electronic and electro technical waste, or return it to the dealer when purchasing a

new appliance of equivalent type, in a ratio of one to one.
Appropriate differentiated waste collection for subsequent recycling, treatment and environment-friendly
disposal of the discarded equipment helps to prevent possible negative environmental and health effects and
encourages recycling of the component materials of the equipment.
Illegal disposal of the product by the user will be punished by application of the administrative fines provided
for by the legislative decree no. 22/1997 [article 50 and following of the legislative decree no. 22/1997].

CONDIZIONI DI GARANZIA

L’apparecchiatura, che è stata acquistata da un distributore autorizzato da

Polmar srl è coperta dalla garanzia prevista dalla legge e prevista in parti-

colare dal D.L. 2.2. 2002 n. 24.

Conseguentemente il cliente ha diritto a verificare che l’apparecchiatura

sia conforme alle caratteristiche tecniche indicate nel manuale che accom-

pagna l’apparecchiatura stessa e che fanno stato per ciò che concerne le

prestazioni dell’apparecchiatura stessa.

L’acquirente, qualora riscontri dei vizi di funzionamento o dei difetti di confor-

mità deve immediatamente, ai sensi di legge, comunicarli al rivenditore pres-

so cui ha acquistato I’apparecchiatura e permetterne l’immediata verifica.

La garanzia sulla conformità è limitata ai sensi di legge alla sostituzione o

riparazione dell’apparecchiatura salvo che questo non comporti oneri ecces-

sivi per il venditore o in ultima analisi al rimborso del bene.

La garanzia convenzionale è operante con esclusione dei componenti in-

terfacciati con l’esterno e dei dispositivi connessi soggetti ad usura in con-

seguenza delle modalità di utilizzo dell’apparecchiatura quali le batterie, i

transistors o moduli finali e quant’altro.

Si ricorda che la garanzia convenzionale è operante a condizione che l’ap-

parecchiatura non sia stata manomessa o modificata e che l’utilizzo del-

l’apparecchiatura stessa sia avvenuta in modo conforme alle caratteristiche

tecniche della stessa senza determinare dei danni.

Il rivenditore e la Polmar srl si riservano di verificare le condizioni di appli-

cabilità della garanzia al fine di applicare, a termini di legge, la normativa

in materia.

Ogni richiesta di applicazione della garanzia deve essere accompagnata

dallo scontrino fiscale che è l’unico documento che fa fede sulla data di

acquisto della stessa e sul soggetto e/o ditta che ha effettuato la vendita.

Si precisa, altresì, che l’installazione a bordo dell’apparecchio non è com-

presa nel contratto di vendita e che, pertanto, qualsiasi difetto di conformi-

tà derivante da un’imperfetta installazione non è coperta dalla garanzia.

Le condizioni di garanzia sono quelle prescritte dalla Direttiva Europea

99/44/CE e recepite dal DLGS 24/02.

POLMAR srl

[email protected] • www.polmar.biz

Inserire numero seriale/Please insert serial number

Cognome/Surname

Nome/Name

Via/Address

Città/Town Cap/ Zip Code

Modello Model

Data di acquisto (allegare copia dello scontrino o fattura)/ Purchase Date (enclose copy of receipt or invoce)

Timbro del rivenditore/ Dealer stamp

Validità della garanzia (come previsto dalla Direttiva Europea 99/44/CE)

Warranty validity (accordind to European Directive 99/44/CE)
