POLMAR DB-32 User Manual

RicetRasmettitoRe

VHF/UHF poRtatile

peR Uso RaDioamatoRiale

poRtable VHF/UHF

FoR amateUR RaDio Use

tRansceiVeR

Vi ringraziamo e ci congratuliamo per per aver scelto di utilizzare il nostro Polmar DB-32. Questa radio,
dal design moderno e razionale, è dotata di numerose funzioni.
L’apparecchio è stato concepito per incontrare le diverse esigenze dei clienti, grazie all’ottima qualità e
alla facilità d’uso. Sarete sicuramente soddisfatti dalla sua forma e dalle funzioni disponibili.

SOMMARIO

Apertura della confezione e controllo di componenti 2

Caratteristiche principali 2

Suggerimenti per un corretto utilizzo 3

Descrizione Radio 5

Descrizione icone LCD 7

Modalità di funzionamento 8

Descrizione Menu 9

Impostazione del Menu 11

Caratteristiche Tecniche 24

Ricerca dei Guasti 25

1

Apertura della confezione e controllo di componenti

Aprire con attenzione la confezione del ricetrasmettitore. Vi raccomandiamo di vericare le parti elencate

di seguito prima di gettare l’imballo. Se qualcuno di questi pezzi è mancante o si è danneggiato durante
il trasporto, vogliate contattarci al più presto.

Accessori forniti in dotazione

Antenna

•
Pacco Batteria

•
Clip per cintura

•
Adattatore per caricatore

•
Caricatore

•
Manuale d’uso

•

Caratteristiche principali

Dual-band, doppia visualizzazione, doppia modalità standby

•

•

128 canali, 25 memorie radioricevitore FMW
Allarme di emergenza

•
Radioricevitore FMW

•
Funzione VOX / livello VOX regolabile

•
Funzione ricerca multicanale e canale prioritario

•
Impostazione denominazione canale

•
Visualizzazione messaggio tensione da alimentazione

•
Sintesi vocale

•
Passo di duplice

•
PC programmabile

•
Numero Canale

•
Funzione Clone di tipo Wired

•

2

Suggerimenti per un corretto utilizzo

Il vostro Ricetrasmettitore è un apparecchio elettronico che deve essere trattato con cura.

I suggerimenti elencati qui di seguito saranno utili ai ni del rispetto degli obblighi di garanzia e per

prolungare la durata di vita della vostra radio.

Per la manutenzione rivolgersi esclusivamente a personale qualicato.

Non utilizzare il ricetrasmettitore o ricaricare le batterie in atmosfera esplosiva (presenza di gas,
polveri, fumi, ecc.).

Spegnere il ricetrasmettitore mentre si carica carburante o ci si trova presso una stazione di riforni­mento.

Non manomettere o tentare di modicare il ricetrasmettitore.

Non riporre il ricetrasmettitore in aree eccessivamente polverose o su superci instabili. Non lasciare

la radio alla luce del sole, né in ambienti troppo caldi. Temperature troppo elevate possono ridurre la
durata di vita della radio e deformare o rovinare alcune parti in plastica. Inoltre deve essere sempre
mantenuta all’asciutto., la pioggia o l’umidità corrodono i circuiti elettronici.

Se l’apparato deve essere riposto per un lungo periodo, si raccomada di togliere il pacco batteria;
questo per evitare di trovarlo scarico al momento dell’uso.

Con l’apparato commutato in trasmissione evitare che l’antenna sia in prossimità o che venga in
contatto della pelle della faccia o sugli occhi. L’apparato darà il maggior rendimento se mantenuto
verticale con il microfono ad una distanza di 5 - 10 centimetri dalla bocca.

Danno all’udito! Nel caso la ricezione avvenga mediante cufe, auricolari ecc. limitare il livello del

volume. Un ascolto prolungato a volume spinto danneggia l’udito. Se dopo un certo uso si riscon-

trassero dei schi alle orecchie ridurre il volume o non ricorrere più all’uso delle cufe.

NON alimentare l’apparato con una tensione alternata. Sussiste il pericolo di incendio oltre che al
sicuro danneggiamento del ricetrasmettitore

3

NON usare il ricetrasmettitore mentre si è alla guida di un veicolo. Al ne di prevenire incidenti

prestare la massima attenzione alla guida.

Quando si utilizza uno stabilizzatore, per evitare di danneggiare l’apparecchio, vericare che la ten­sione di alimentazione sia compresa tra i 6V e gli 8V.

Se dalla radio fuoriesce un certo odore o del fumo, spegnerla immediatamente, scollegare il carica­tore o togliere la batteria e contattare i nostri agenti.

Non effettuare nessuna trasmissione senza l’antenna.

4

5

Descrizione Radio

Microfono

Tasto PTT

Tasto di sblocco

Spina Sp/mic

Tasto monitoraggio
Tasto CHIAMATA

(non in uso)

Pacco batteria

6

Descrizione icone LCD

All’accensione della radio, diverse icone sono vi­sualizzate sullo schermo. La tabella che segue vi
aiuterà a identicare il signicato delle icone visua­lizzate sullo schermo LCD

Intensità del segnale ricevuto,
indicatore di potenza

Bassa potenza

Attivazione doppia modalità standby

Risparmio energetico

Funzione VOX attiva

Direzione passo di duplice

Frequenza invertita

Banda stretta

Tastiera bloccata

SQ attivo

Beep sonoro attivo

Frequenza attuale con funzione scrambler
(non in uso)

Visualizzazione capacità residua batteria

CTCSS attivo

DCS attivo

Segnale a 5 Toni attivo (non in uso)

Segnale a 2 Toni attivo (non in uso)

DTMF attivo (non in uso)

Indicazione canale attuale durante il
funzionamento in standby / funzione
selezionata

Indicazione canale attuale durante il
funzionamento in standby / funzione
selezionata

Indicazione coefciente frequenza

N. Canale / Indicatore Menu

Canale occupato

Funzione ricerca disponibile in modalità
canale

7

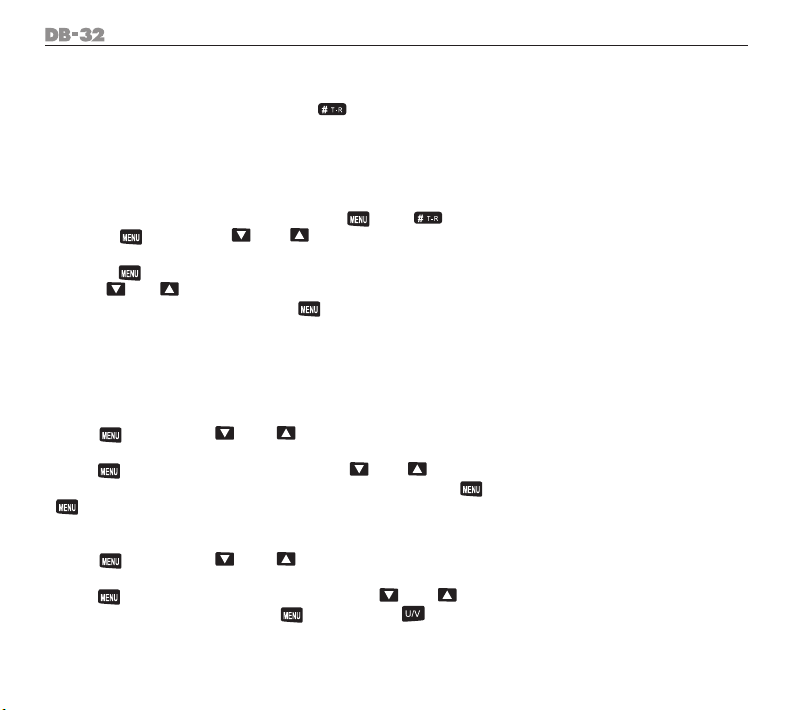

Modalità di funzionamento

Modalità canale (CH)

Premere e mantenere premuto il tasto [
il tasto [ ] / [ ] per scegliere i canali o inserire direttamente il N. del canale.
Nota: La radio dovrebbe memorizzare almeno due canali.

] accendendo la radio; accedere alla modalità CH e utilizzare

Premere nuovamente e mantenere premuto il tasto [
FR. Premere il tasto [

modicare la frequenza prioritaria del ricetrasmettitore.

Modalità CH-FR

Nella modalità FR, premendo il tasto [
Premendo e mantenendo premuto il tasto [
Premere il tasto [
zione o trasmissione.

8

] per selezionare la banda di frequenza e utilizzare il tasto [ ] / [ ] per

] per due o più secondi, la radio passa alla modalità CH-FR.

] per passare dalla visualizzazione della frequenza attuale alla modalità di edita-

] per due o più secondi, si passa alla modalità FR.

] accendendo la radio e accedere alla modalità

Descrizione Menu

N. Icone LCD Opzioni di impostazione Descrizione Menu

01 SCAN / Scansione

02 TX.SEL EDIT/BUSY (occupato) Selezione canale prioritario TX doppia modalità standby

03 VOX 1-8 Impostazione livello VOX

04 POTENZA LOW/HIGH (bassa/alta) Potenza trasmissione canale attuale

05 SQL 0-9 Livello SOL

06 SCR.NO 1-8 Gruppi Scrambler (non in uso)

07 LED ON/AUTO / OFF Impostazione retroilluminazione

08 LUCE BLU/ARANCIO/VIOLA Colori display

09 BEEP ON/OFF Beep sonoro on/off

10 ANI ON/OFF Codice ANI

11 D.WAIT ON/OFF Dual-standby on/off

12 APRO OFF/COMP/SCRA Modalità Voice

13 TOT OFF/30/60/.../270 Timer temporizzazione

14 BCLO OFF/WAVE/CALL Blocco canale occupato

15 VOX.SW ON/OFF Tasto VOX

16 ROGER ON/OFF Trasmissione suono nale voice prompt on/off

17 DW ON/OFF Monitoraggio

18 RX.SAV ON/OFF Risparmio energetico in ricezione

19 SCAN.S TIME/CARRY/SEEK Modalità ricerca

9

N. Icone LCD Opzioni di impostazione Descrizione Menu

20 AUTOLK ON/OFF Bloccaggio automatico tastiera

21 VOICE ON/OFF Voice prompt ON/OFF

22 OPNSET OFF/DC/MSG Visualizzazione display

23 VLT / Indicazione tensione batteria

24 PON.MSG / Messaggio Accensione

25A OFFSET 0.000-99.995MHz Modica impostazione frequenza

25B DIS.NM ON/OFF Visualizzazione nome canale (in modalità CH)

26 CHNAME -1A, @ Impostazione nome canale

27 C-CDC OFF/67.0/D023N RX/TX CTCSS/DCS

28 R-CDC OFF/67.0/D023N Ricezione CTCSS/DCS

29 T-CDC OFF/67.0/D023N Trasmissione CTCSS/DCS

30 S-D +/-/OFF Modica direzione

31 STEP 5K/6.25K/.../100K Impostazione step

32 N/W WIDE/NARROW Banda larga/stretta

10

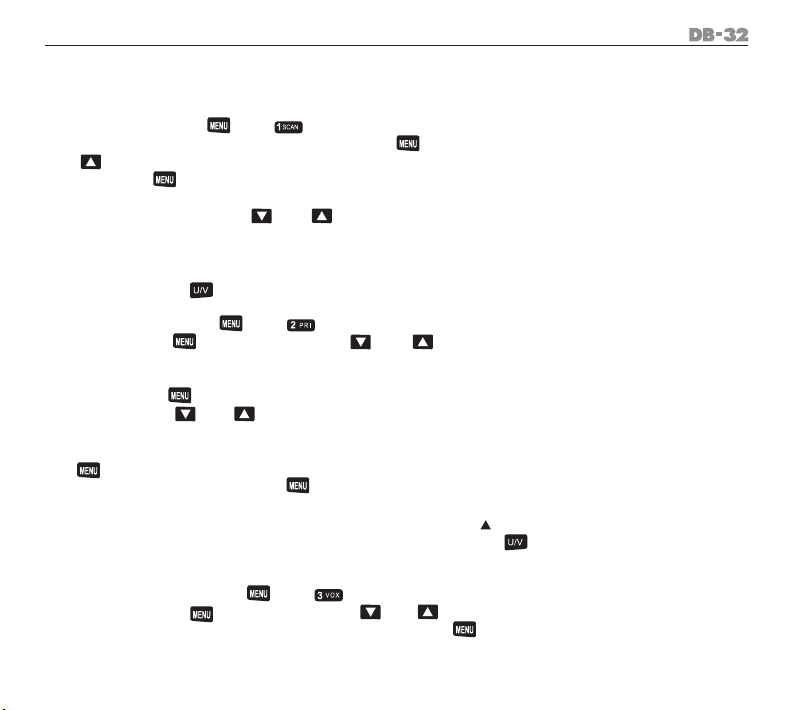

Impostazione del Menu

Modalità Scansione [ ] + [ ]

In modalità FR, per prima cosa premere il tasto [ ], poi premere il tasto

1.

[ ]; sullo schermo LCD appare l’indicazione “SCAN”, quindi preme­re il tasto [ ] per confermare la scansione. Durante la scansione, la
frequenza aumenta o diminuisce in base alla distanza tra le frequenze
attuali. Utilizzare il tasto [ ] / [ ] per modicare la direzione della
scansione.

2.

Se si seguono le indicazioni della fase 1, in modalità FR/CH, la scansione si
basa sul N. di canale attuale/sulla frequenza FR.
Premere il tasto [

3.

Scansione Prioritaria [ ] + [ ]

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 2 di impostazione della scansione prioritaria. Lo schermo LCD visualizza
“TX.SEL EDIT” oppure “TX.SEL BUSY”; scegliere una di queste due opzioni e
premere il tasto [ ] per confermare.
Utilizzare il tasto [ ] / [ ] per selezionare “TX.SEL EDIT” oppure “TX.
SEL BUSY”.

Una volta selezionato “EDIT” e dopo aver confermato mediante il tasto

1.

[ ], la radio trasmette sul canale attuale editato. Se si seleziona BUSY”,
confermando mediante il tasto [ ], la radio trasmette sull’ultimo canale
utilizzato per la conversazione.
In modalità standby, premendo il tasto PTT, viene visualizzato “ “ in basso a

2.

destra rispetto all’indicazione del canale. Premere due volte il tasto [
uscire.

Impostazione livelli VOX [ ] + [ ]

Premere il tasto [

1.

menu 3 di impostazione dei livelli VOX. Premere il tasto [ ] per selezio­nare il livello (1-8); Scegliendo 1, il livello più basso, è necessario parlare

] per uscire.

], utilizzare il tasto [ ] / [ ] per selezionare il

] per

11

ad alta voce, scegliendo 8, il più alto, è sufciente parlare con voce norma­le. Utilizzare il tasto [ ] / [ ] per selezionare il livello, confermando
mediante il tasto [ ]. Premere il tasto [ ] per uscire.
Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare

2.

N.15; lo schermo visualizza l’indicazione “VOX.SW” / “OFF”. Confermare
mediante il tasto [ ], poi utilizzare il tasto [ ] / [ ] per scegliere
“ON” e confermare nuovamente con il tasto [ ]. La funzione VOX è sta­ta impostata con successo ed è disponibile per l’auricolare VOX. Premere
due volte il tasto [ ]per uscire.

Selezione livello di Potenza Alto/Basso [ ] + [ ]

Premere il tasto [

], utilizzare il tasto [

] / [

] per selezionare il
menu 4 di impostazione del livello di potenza Alto/Basso. Premere nuovamen­te il tasto [
/ [

] per scegliere l’opzione desiderata. Con “POW/HIGH” (“POT/ALTO”)

], il cursore indica “HIGH”, “LOW”; utilizzare il tasto [

signica che la radio utilizza l’alta potenza, mentre con “POW/LOW” (“POT/
BASSA”) signica che la radio utilizza la bassa potenza.

Nota: premere due volte il tasto [

] per uscire.

Impostazione livello Squelch [ ] + [ ]

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 5 di visualizzazione del livello squelch attuale.
Premere il tasto [ ], il cursore indica il N. relativo al livello, utilizzare il
tasto [ ] / [ ] per scegliere il livello desiderato e confermare mediante
il tasto [ ]. Premere due volte il tasto [ ] per uscire.

Impostazione gruppo Scrambler [ ] + [ ]

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il

1.

menu 6 di visualizzazione del gruppo scrambler attuale. Premere nuova­mente il tasto [ ], il cursore indica il N. relativo al gruppo (in totale 8
gruppi); utilizzare il tasto [ ] / [ ] per scegliere il gruppo desiderato
e confermare mediante il tasto [ ].

]

12

Una volta confermato, premere il tasto [ ] e utilizzare il tasto [

2.

] / [ ] per selezionare il N.12. Sullo schermo LCD viene visualizzata
l’indicazione “APRO/OFF”, premere il tasto [ ], il cursore indica “SCRA”
e confermare mediante il tasto [ ]. La funzione Scrambler è ora di­sponibile.

Nota: ci sono tre opzioni: OFF/SCRA/COMP. Scegliendo “SCRA” signica che lo
scrambler è attivo. Scegliendo”COMP” signica che il compander di voce è attivo.

NOTA: per altre opzioni, si vedano le funzioni del software.

Schermo LCD [ ] + [ ]

Premere il tasto [
menu 7 e visualizzare “LED/AUTO”; premere il tasto [

], utilizzare il tasto [

] / [

] per selezionare il

] per modicare

l’illuminazione della tastiera o il N. di impostazione dello schermo LCD.
Scegliendo “AUTO”, l’illuminazione dello schermo LCD si spegne automati­camente dopo qualche secondo. Se si sceglie “ON”, lo schermo LCD resta
illuminato tutto il tempo. Se si sceglie “OFF”, l’illuminazione dello schermo
LCD resta spenta.

Colore schermo LCD [ ] + [ ]

Premere il tasto [

], utilizzare il tasto [

] / [

] per selezionare il
menu 8 di visualizzazione del colore attuale dello schermo LCD. Ad esempio:
“LIGHT/BLUE”; premere il tasto [
stazione dei colori dello schermo LCD, utilizzare il tasto [

] per accedere alla modalità di impo-

] / [

] per
selezionare il colore. Sono disponibili tre colori: BLU, ARANCIONE, VIOLA.
Confermare mediante il tasto [
uscire.

] e premere due volte il tasto [

] per

Impostazione beep sonoro [ ] + [ ]

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 9 e visualizzare sullo schermo LCD l’indicazione “BEEP/ON”.
Premere il tasto [ ] per accedere alla modalità di impostazione del beep
sonoro, utilizzare il tasto [ ] / [ ] per selezionare “ON” / “OFF”. Confer-

13

mare mediante il tasto [ ] e premere due volte il tasto [ ] per uscire.

Impostazione codice ANI [

Premere il tasto [

] utilizzare il tasto [

] + [ ]

] / [

] per selezionare il menu
10 e visualizzare sullo schermo LCD l’indicazione “ANI/OFF”.
Premere il tasto [
zare il tasto [
Confermare mediante il tasto [
uscire.

] per accedere alla modalità di impostazione ANI e utiliz-

] / [

] per selezionare “ON” / “OFF”.

] e premere due volte il tasto [

] per

Doppia modalità standby ON/OFF

Premere il tasto [

], utilizzare il tasto [

] / [

] per selezionare il
menu 11 e visualizzare sullo schermo LCD l’indicazione “D.WAIT/ON”.
Premere il tasto [
il tasto [
tasto [

] / [

] e premere due volte il tasto [

na “ON”, la radio funziona su entrambi i canali visualizzati sullo schermo LCD,

] per accedere alla modalità di impostazione, utilizzare

] per selezionare “ON” / “OFF”. Confermare mediante il

] per uscire. Quando si selezio-

mostrando l’indicazione “D” in alto a sinistra.
Quando si seleziona “OFF”, la radio funziona sul canale attuale e l’icona “D”
scompare. La radio arresta la trasmissione una volta trascorso il periodo di
tempo impostato.
Confermare mediante il tasto [
uscire.

] e premere due volte il tasto [

] per

Impostazione TOT

Premere il tasto [

], utilizzare il tasto [

] / [

] per selezionare il
menu 13 e visualizzare l’indicazione “TOT/OFF” sullo schermo LCD. Premere
il tasto [
[

] per accedere alla modalità di impostazione, utilizzare il tasto

] / [

] per impostare il tempo di trasmissione; le opzioni disponibili

sono 30S.60S......270S/OFF. Scegliendo “OFF”, non esiste limite di tempo per

la trasmissione.
Confermare mediante il tasto [

] e premere due volte il tasto [

] per

uscire.

14

Blocco Canale Occupato

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 14 e visualizzare l’indicazione “BCL/OFF” sullo schermo LCD. Premere
il tasto [ ] per accedere alla modalità di impostazione e utilizzare il tasto
[ ] / [ ] per selezionare “WAVE” / “CALL”.
Selezionando “WAVE”, la radio resta sullo stesso canale dell’onda portante in

ricezione, no a quando non scompare il segnale.

Selezionando “CALL”, la radio resta sul canale comune tra l’onda portante e
il segnale in ricezione. Confermare premendo il tasto [ ] e premere due
volte il tasto [ ] per uscire.

Segnale di ne trasmissione ON/OFF

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 16 e visualizzare l’indicazione “ROGER/OFF” sullo schermo LCD. Preme
re il tasto [ ] per accedere alla modalità di impostazione e utilizzare il tasto
[ ] / [ ] per selezionare “ON” / “OFF”.
Se si seleziona “ON”, premendo il tasto PTT si sente il suono “dididi”.
Confermare mediante il tasto [ ] e premere due volte il tasto [ ] per
uscire.

Monitoraggio

Premere il tasto [ ], poi utilizzare il tasto [ ] / [ ] per selezionare il
menu 17 e visualizzare l’indicazione”DW/OFF” sullo schermo LCD.
Premere il tasto [ ] per accedere alla modalità di impostazione; mediante
il tasto [ ] / [ ] scegliere “ON” / “OFF”; confermare con il tasto [ ]
e premere il tasto [ ] per uscire.
Se si seleziona “ON”, il segnale viene ricevuto quando la radio è in modalità
radioricevitore. Una volta terminate la conversazione, la radio ritorna alla mo­dalità radioricevitore.
Se si seleziona “OFF”, la radio resta in modalità radioricevitore e non può
ricevere alcun segnale.

-

15

Risparmio Energia in Ricezione

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 18 e visualizzare l’indicazione “RX.SAV” sullo schermo LCD. Premere il
tasto [ ] per accedere alla modalità di impostazione, utilizzare il tasto [

] / [ ] per scegliere”ON” / “OFF”; confermare mediante il tasto [ ]
e premere il tasto [ ] per uscire.
Se si seleziona “ON”, in alto sullo schermo LCD appare l’indicazione “S”. Se­lezionando “OFF”, la funzione di Risparmio Energia in Ricezione non è dispo­nibile.

Impostazione modalità Scansione

Premere il tasto [

], utilizzare il tasto [

] / [

] per selezionare
il menu 19 e visualizzare l’indicazione “SCAN.S/TIME” sullo schermo LCD.
Premere il tasto [
sione. Utilizzare il tasto [
“TIME”, “CARRY”, “SEEK”; confermare mediante il tasto [
tasto [

] per uscire.

] per accedere alla modalità di impostazione della scan-

] / [

] per scegliere una delle tre opzioni:

] e premere il

Selezionando “TIME”, la permanenza ad ogni frequenza durante la scansione
avrà una precisa durata temporale, scegliendo “CARRY” sarà legata alla rice­zione o meno di una portante. Con “SEEK” si avrà una scansione a tempo,
condizionata dalla ricezione di una portante.

Blocco automatico tastiera

Premere il tasto [

] , utilizzare il tasto [

] / [

] per selezionare il
menu 20 e visualizzare l’indicazione “AUTOLK/OFF” sullo schermo LCD.
Premere il tasto [
il tasto [

] / [

Premere il tasto [

] per accedere alla modalità di impostazione; mediante

] scegliere “ON” / “OFF” e confermare con il tasto [

] per uscire.

].

Selezionando “ON”, la tastiera si blocca automaticamente quando lo strumen­to non è utilizzato per nessuna funzione.

16

Funzione Voice Prompt ON/OFF

Premere il tasto [ ] , utilizzare il tasto [ ] / [ ] per selezionare il
menu 21 e visualizzare l’indicazione “VOICE/OFF” sullo schermo LCD. Premere
il tasto [ ] per accedere alla modalità di impostazione; mediante il tasto
[ ] / [ ] scegliere “ON” / “OFF”, confermare mediante il tasto [ ] e
premere il tasto [ ] per uscire.
Selezionando “ON”, la funzione voice prompt è disponibile.
Selezionando “OFF”, la funzione voice prompt non è disponibile.

Impostazione visualizzazione messaggio all’accensione

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il

1.

menu 22 e visualizzare l’indicazione “OPENSET/OFF” sullo schermo LCD.
Premere il tasto [ ] per accedere alla modalità di impostazione, utiliz­zare il tasto [ ] / [ ] per selezionare la tensione di alimentazione
o il messaggio relativo, confermare mediante il tasto [ ] e premere il
tasto [ ] per uscire. Selezionando “DC”, si visualizza la tensione del­la batteria. Selezionando “MSG”, sullo schermo LCD viene visualizzato il
messaggio.
Il messaggio non viene visualizzato, se quest’ultimo non è stato impostato

2.

o quando è stato selezionato “OFF”. Per l’impostazione del messaggio, si
faccia riferimento al menu 24.

Tensione batteria

Premere il tasto [

], utilizzare il tasto [

] / [

] per selezionare il
menu 23 e visualizzare sullo schermo LCD la tensione attuale della batteria.

Impostazione messaggio

In modalità standby, premere il tasto [ ], utilizzare il tasto[ ] /

1.

[ ] per selezionare il menu 24 e visualizzare l’indicazione “PON. MSG”
sullo schermo LCD.
Premere il tasto [ ] per accedere alla modalità di impostazione; il mes-

2.

saggio di alimentazione attiva lampeggia.

17

Premere il tasto [ ] / [ ] per selezionare le lettere desiderate.

3.

Premere il tasto [ ] per passare alla successiva lettera editabile, pre-

4.

mere [ ] per cancellare la lettera attuale e ritornare all’ultima lettera
editabile.
Confermare mediante il tasto [ ]e premere due volte il tasto [ ]

5.

per uscire.

Impostazione passo di duplice

In modalità standby, premere il tasto [

], utilizzare il tasto [

] / [
per selezionare il menu 2s e visualizzare l’indicazione “OFFSET/0.000” sullo
schermo LCD.
Premere il tasto [

] per accedere alla modalità di impostazione.
Inserire lo spostamento di frequenza desiderato. Può essere impostato in un
range compreso tra 0.000 e 99.995MHz. Confermare mediante il tasto [
Premere il tasto [
diante il tasto [

] / [

] per selezionare “ON/OFF” e confermare me-

].

].

Nota: Assicurarsi di aver attivato la funzione che consente di aumentare/diminuire
la frequenza, prima di effettuare l’impostazione dello spostamento di frequenza.

Impostazione denominazione canale

In modalità standby, premere il tasto [ ], utilizzare il tasto [ ] /

1.

[ ] per selezionare il menu 26 e visualizzare l’indicazione “CH.NAME”
sullo schermo LCD.
Premere il tasto [ ] per accedere alla modalità di impostazione; il

2.

messaggio lampeggia.
Premere il tasto [ ] / [ ] per selezionare le lettere desiderate.

3.

Premere il tasto [ ] per passare alla successiva lettera editabile; pre-

4.

mere il tasto [ ] per cancellare la lettera attuale e ritornare all’ultima
lettera editabile.
Confermare mediante il tasto [ ] e premere due volte il tasto [ ]

5.

per uscire.

18

]

Impostazione CTCSS/DCS di Trasmissione/Ricezione [

Quando la radio è in standby, premere il tasto [ ], utilizzare il tasto

1.

] + [

]

[ ] / [ ] per selezionare il menu 27 e visualizzare l’indicazione “C­CDC/OFF” sullo schermo LCD.
Premere il tasto [ ] per accedere alla modalità di impostazione.

2.

Premere il tasto [ ] per visualizzare 67.0 (QT) e utilizzare il tasto [

3.

] / [ ] per scegliere i gruppi QT.
Premere nuovamente il tasto [ ] per visualizzare D023N(DCS) e utiliz-

4.

zare il tasto [ ] / [ ] per scegliere i gruppi DCS. Continuare a pre­mere il tasto [ ] per passare da una modalità di segnalazione all’altra:
OFF—QT—DCS--OFF
Quando si seleziona DCS, premere il tasto [ ] per impostare la di-

5.

rezione DCS, come ad esempio D023I.......Confermare mediante il tasto

[ ].

Impostazione CTCSS/DCS di Trasmissione/Ricezione

Serve unicamente per impostare la ricezione con CTCSS/DCS e la trasmissio­ne senza CTCSS/DCS o viceversa. Premere il tasto [
modalità di impostazione e utilizzare il tasto [

] per accedere alla

] / [

] per selezionare i
menu 28 e 29. Le funzioni sono le stesse di quelle utilizzate per l’impostazione
del CTCSS/DCS di Trasmissione/Ricezione.

Blocco tastiera ON/OFF

Quando la radio è in standby, premere e mantenere premuto il tasto [

] per
non meno di 2 secondi per attivare/disattivare il blocco della tastiera. Quando
la funzione blocco tastiera è attiva, l’indicazione “ “ viene visualizzata in
alto sullo schermo LCD, e il voice prompt invia un messaggio vocale, quale ad
esempio “keypad locked” (tastiera bloccata).

19

Frequenza invertita ON/OFF

Quando la radio è in standby, premere e mantenere premuto il tasto [ ]
per non meno di 2 secondi per attivare/disattivare la frequenza invertita.
Quando la funzione frequenza invertita è attiva, l’indicazione “N” viene visua­lizzata in alto sullo schermo LCD; a questo punto le frequenze di trasmissione
e di ricezione si possono intercambiare.

Impostazione direzione passo di duplice [ ] + [ ]

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il

1.

menu 30. Sullo schermo LCD viene visualizzata l’indicazione “S-D/OFF”:
Premere il tasto [ ] per confermare l’impostazione.

2.

Utilizzare il tasto [ ] / [ ] per selezionare “+” / “-” (aumento/dimi-

3.

nuzione) e visualizzare i relativi simboli sullo schermo LCD; confermare
mediante il tasto [ ].
Per la differenza di frequenza di Trasmissione e Ricezione, si veda il valore

4.

impostato nel menu 25. Quando la funzione di Deviazione di Frequenza è
attiva, ma non c’è nessuna differenza di frequenza, la radio trasmette e
riceve sulla stessa frequenza.

Impostazione step

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 31 e visualizzare sullo schermo LCD la distanza attuale tra le frequenze,
ad esempio “STP/25”.
Premere il tasto [ ] per accedere alla modalità di impostazione, utilizzare
il tasto [ ] / [ ] per scegliere le distanze tra le frequenze (opzioni di­sponibili 5,6.25,10,12.5…).
Confermare mediante il tasto [ ] e premere il tasto [ ] per uscire.

20

Selezione Banda Larga/Stretta

Premere il tasto [ ], utilizzare il tasto [ ] / [ ] per selezionare il
menu 32 e visualizzare l’indicazione “N/W WIDE” sullo schermo LCD.
Premere il tasto [ ] per accedere alla modalità di impostazione e utilizzare
il tasto [ ] / [ ] per effettuare la scelta tra “WIDE” / “NARROW”; confer­mare mediante il tasto [ ] e premere il tasto [ ] per uscire.

Memorizzazione canale

In modalità CH, inserire la frequenza e gli altri parametri (quali il CTCSS/DCS,
lo spostamento in frequenza, la direzione dello spostamento, ecc). Premere
prima il tasto [ ], poi il tasto [ ] per visualizzare sul lato destro dello
schermo il N. del canale da memorizzare. Premere il tasto [ ] / [ ]
per selezionare il canale che si desidera memorizzare e poi il tasto [ ] per
completare la memorizzazione.

Se il canale lampeggia, signica che la radio ha memorizzato la frequenza;

in caso contrario, il canale attuale è vuoto e non compare alcun messaggio
relativo alla frequenza .

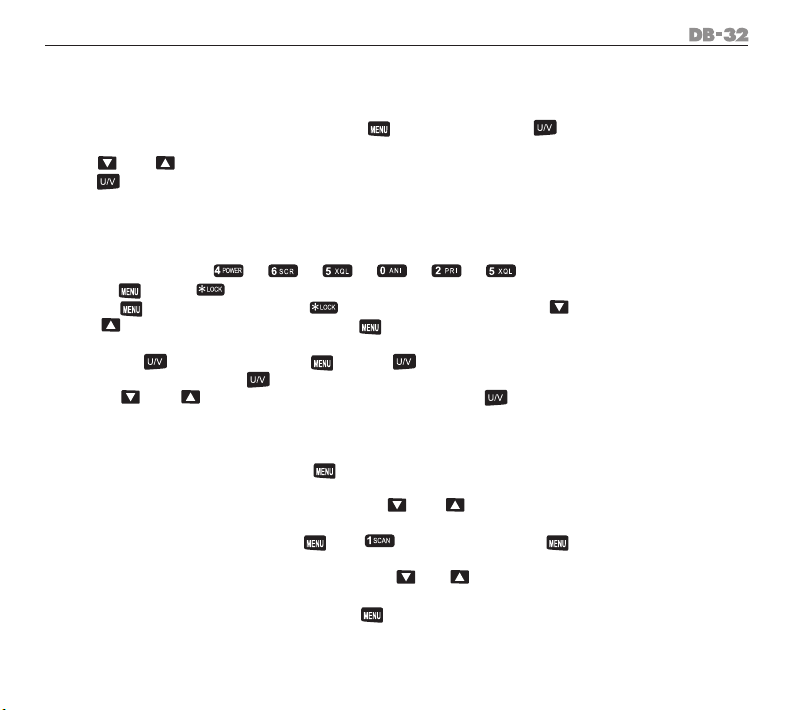

Ad esempio, qui di seguito la procedura per memorizzare la frequenza 465.025
T/R CDCSS 71.9 nel CH 9:

Inserire il N., ad esempio: [ ] [ ] [ ] [ ] [ ] [ ]

1.

Premere nuovamente i tasti [ ] e [ ].

2.

Premere il tasto [ ] per confermare, utilizzare il tasto [ ] per

3.

selezionare 67.0. Premere il tasto [ ] / [ ] per selezionare 71.9,
confermare mediante il tasto [ ]. L’indicazione “CT” viene visualizzata
sul lato destro dello schermo LCD.
Premere nuovamente il tasto [ ] per uscire. Utilizzare i tasti [ ] /

4.

[ ], poi inserire direttamente 010 e confermare mediante il tasto [
] per completare la memorizzazione del canale. E’ anche possibile premere
il tasto [ ] / [ ] per selezionare N.10 e confermare mediante il tasto
[ ] per completare la memorizzazione del canale.

21

Impostazione radioricevitore

ON: Quando la radio è in standby, premere [ ] mediante i tasti [MONI]

1.

e attivare il funzionamento del radioricevitore.
Inserire direttamente il riferimento per la comunicazione di broadcasting

2.

o premere il tasto [ ] / [ ] per selezionare il canale di diffusione
(step 100K).
In modalità radioricevitore, premere i tasti [ ] + [ ], poi premere

3.

nuovamente il tasto [ ], perché la radio possa effettuare la scansio­ne di tutte le memorie del radioricevitore. La radio arresta il processo di
scansione quando rileva una frequenza del radioricevitore. Premere il tasto
[ ] / [ ] per selezionare la direzione della scansione.
OFF: In modalità radioricevitore, premere i tasti [ ] e [MONI], per

4.

disattivare il radioricevitore.

Memorizzazione canali radioricevitore

In modalità radio, inserire le memorie che si desiderano salvare, premere i
tasti [ ] + [ ], selezionare il canale da memorizzare (è possibile in­serire direttamente il N. del canale, premendo il tasto [ ] o [ ] per la
selezione dei canali) e poi premere il tasto [ ] per confermare. Si possono
memorizzare al max. 25 canali. La procedura di memorizzazione è la stessa di
quella utilizzata per i canali radio.

Cancellazione Canale radio o Canale radioricevitore

In modalità CH, premere il tasto [ ] per accendere la radio, accedere al
menu di cancellazione e utilizzare il tasto [ ] / [ ] per scegliere il canale
che si desidera cancellare. Lo schermo LCD visualizza l’indicazione”DEL” e il
N. relativo al canale attuale lampeggia in alto a destra sullo schermo LCD.
Confermare la cancellazione del canale mediante il tasto [ ].

Segnalazione Batteria Scarica

Se la tensione della radio è inferiore a 6V, viene visualizzata l’indicazione “Low
voltage” (bassa tensione). L’icona relativa alal capacità residua della batteria
risulta vuota.

22

Visualizzazione Alimentazione batteria

L’icona della batteria “ “ in alto a destra sullo schermo LCD indica la capacità residua della batteria.

Funzione Clone di tipo Wired POLMAR DB-32

Preparare 2 set di POLMAR DB-32, 1 cavo clone specico

Radio Master (per l’invio di messaggi quando è attiva la funzione clone di tipo wired)
Radio Secondaria (per la ricezione e la memorizzazione di messaggi quando è attiva la funzione clone
di tipo wired)

Istruzioni per la funzione clone di tipo wired

Normalmente la radio secondaria è accesa, mentre la radio master è spenta.

1.

Premere [PTT] e, [ ] per accendere la radio master, accedere alla modalità clone di tipo wired;

2.

quando lo schermo LCD visualizza l’indicazione “CLONE”, collegare la radio master a quella secondaria
utilizzando il cavo clone apposito.
Premere il tasto [MONI] della radio master per iniziare la clonazione. Durante la clonazione, la ra-

3.

dio master mostra l’indicazione “ending” mentre la luce rossa lampeggia; la luce verde della radio
secondaria lampeggia se non arriva nessuna informazione aggiornata inerente la clonazione. Se la
clonazione viene effettuata con successo, la radio master mostra l’indicazione “END”. Se l’operazione
fallisce, la radio master visualizza l’indicazione “ERROR”. Per utilizzare la funzione clone di tipo wired
con un’altra radio, è sufciente collegare la radio master all’altra radio mediante il cavo clone apposi­to, poi premere il tasto [MONI] della radio master per iniziare la clonazione.

23

Caratteristiche Tecniche
Generale

Gamma di frequenza 88-108MHz (FMW solo ricezione)
144-146MHz (RX/TX)
430-440MHz (RX/TX)
Stabilità frequenza 5ppm
Tensione di esercizio 7,4Vcc (batteria ricaricabile al Li-ion)
N. Canali 128
Antenna Antenna ad alto guadagno
Impedenza antenna 50 Ohm
Modalità di Funzionamento Simplex o semi-duplex
Dimensioni (L x H x P) 115mm X 55mm X 31mm

Trasmettitore

Potenza di uscita VHF: 5W (H) - 0.5W (L)
UHF: 4W (H) - 0.5W (L)
Modulazione (Banda Larga / Stretta) 16KF*3E/11K*F3E
Deviazione massima (Banda Larga / Stretta) <5KHz / <2.5KHz
Caratteristiche pre-enfasi 6dB
Corrente *1.6A(5W)
Deviazione CTCSS/DCS (Banda Larga / Stretta) 0.5KHz*0.1KHz, 0.3KHz*0.1KHz
Sensibilità di mediazione 8-12mV
Distorsione di mediazione <10%

Ricevitore

Sensibilità RF -122dBm (12dB SINAD)
Potenza audio >0.5W
Distorsione audio <10%
Blocking *85

24

Ricerca dei Guasti

Problema Soluzione

Mancanza di alimentazione elettrica La batteria è scarica.

L’apparecchio funziona solo per un tempo breve,
anche se la batteria è stata caricata completa­mente.

Non si riesce a comunicare con il ricetrasmettitore
dello stesso gruppo.

Si sente la voce di un altro gruppo. Modicare tutti i QT/DQT del gruppo.

•
Sostituire o ricaricare la batteria.
La batteria non è installata correttamente.

•
Rimuoverla e installarla nuovamente.

Sostituire la batteria.

•

Vericare che il QT/DQT sia lo stesso.

•
La distanza può essere al di fuori della gamma

•
consentita.

•

25

26

Thank you very much for using our POLMAR DB-32. This radio of modern design is a reasonable structure
with stable functions. It is designed to meet different customers’ need for high quality with easy opera­tions and perfect capability. We believe you are pleased with it’s shape and multi functions.

CONTENTS

Unpack and checking equipments 28

Main Functions 28

Using tips 29

Radio illustration 31

LCD icons introduction 33

Work modes 34

Menu illustration 35

Menu settings 37

Specication 48

Trouble shooting guide 49

Declaration of Conformity 50

27

Unpack and checking equipments

Carefully unpack the transceiver. We recommend you check the items listed in the following table before
discarding the packing. If any items are missing or have been damaged during shipment, please contact
us as soon as possible.

Supplied Accessories

Antenna

•
Battery Pack

•
Belt Clip

•
Charger Adapter

•
Charger

•
User’s Manual

•

Main Functions:

Dual-band, Dual-display, Dual-standby

•
128 channels, 25 radio receiver memories

•
Emergency alert

•
FMW radio receiver

•
VOX function / VOX grade selectable

•
Multi and priority channel scan function

•
Channel name setting

•
Power on message display

•
Voice prompt

•
Frequency difference setting

•
PC programmable

•
Channel No. report

•
Wired clone function

•

28

Using tips

Your Two Way Radio is an electronic product of exact design and should be treated with care.

Thesuggestionsbelowwillhelpyoufulllwarrantyobligationsandkeepradiousingformanyyears.

Maintenancemustbecarriedoutbyqualiedpersonnelonly.

Do not use the transceiver or recharge the batteries in an explosive atmosphere (presence of gas,
dust, fumes, etc.).

Switch the transceiver off while refuelling or when at a petrol station.

Do not tamper with or attempt to modify the transceiver.

Do not place the transceiver in excessively dusty places or on unstable surfaces.

Do not leave the radio in the sunlight or in very hot places. Excessively high temperatures can
shorten the life of the radio and deform or damage the plastic parts. It must also be kept dry at
all times; rain and humidity will corrode the electronic circuits.

If the device has to be stored for a prolonged period, the battery pack should be removed to

preventitfromgoingat.

With the device switched to transmission, avoid positioning the aerial near to or in contact with
your face or eyes. The device will perform best if kept vertical with the microphone at a distance
of 5-10 centimetres from your mouth.

Hearing damage! If you are using headphones or earphone headsets etc. for reception, limit the
volume level. Prolonged listening at high volume will damage your hearing. If you hear a buzzing
noise in your ears after use, turn the volume down or stop using the headphones.

Do NOT power the device with alternating voltage as it will damage the transceiver, in addition to

posingariskofre.

Do NOT use the transceiver while driving. In order to prevent accidents, pay maximum attention
while driving.

29

When using a regulator, ensure that the power supply voltage is between 6V and 8V in order to
avoid damaging the device.

If the radio emits a strange smell or smoke, switch it off immediately, disconnect the charger or
remove the battery and contact our agents.

Do not transmit without using the aerial.

30

31

Radio illustration

Antenna

Speaker

Volume / Power knob

Indicator

Microphone

LCD display

Function / Enter key

Up key

Down key

U/V switch key / Exit

Numeral key

Radio illustration

PTT Key

Release botton

Sp/mic jack

Monitor key

CALL key
(not in use)

Battery pack

32

LCD icons introduction

You can see various icons are shown on the screen
when radio powers on. The following table can help
you to identify icons’ meaning which display on
LCD.

Received signal strength, power
indicator

Low power

Dual-standby opening

Power saving

Vox on

Frequency offset direction under
full frequency mode

Reverse frequency

Narrow band

Keypad locked

SQ turned on

Beep on

Current frequency with scrambler func­tion (not in use)

Battery power display

CTCSS turned on

DCS turned on

5 Tone turned on (not in use)

2Tone turned on (not in use)

DTMF turned on (not in use)

Indicating current channel when
standby / selected operation

Indicating current channel when
standby / selected operation

Frequency mantissa indicating

Channel NO. /Menu indicator

Channel is busy

Scan function is available under
channel mode

33

Work modes

CH mode

Press and hold [
or input the channel NO. directly.
Note: Radio should store two channels at least.

] key to turn on the radio, enter CH mode, use [

] / [

] key to choose channels

Press and hold [
frequency band, use [

CH-FR mode

Under FR mode, hold [
Press and hold [
Press [

34

] key two second or more, radio changes into FR mode.

] key to switch current displaying frequency to edit or transmit.

] key again to turn on the radio, enter FR mode. Press [

] / [

] key to change T/R priority frequency.

] key two second or more, radio changes into CH-FR mode.

] key to select the

Menu Illustration

N. LCD Icon Optional Setting Menu Illustration

01 SCAN / Scanning

02 TX.SEL EDIT/BUSY Dual standby priortity TX channel select

03 VOX 1-8 VOX level setting

04 POWER LOW/HIGH Current channel transmit power

05 SQL 0-9 SOL Level

06 SCR.NO 1-8 Scrambler group (not in use)

07 LED ON/AUTO / OFF Backlight setting

08 LIGHT BLUE/ORANGE/PURPLE Dsplay color

09 BEEP ON/OFF Beep on/off

10 ANI ON/OFF ANI code

11 D.WAIT ON/OFF Dual-standby on/off

12 APRO OFF/COMP/SCRA Voice mode

13 TOT OFF/30/60/.../270 Time-out timer

14 BCLO OFF/WAVE/CALL Busy channel lock

15 VOX.SW ON/OFF VOX switch

16 ROGER ON/OFF Transmit end tone voice prompt on/off

17 DW ON/OFF Monitoring

18 RX.SAV ON/OFF Receive power saving

19 SCAN.S TIME/CARRY/SEEK Scan mode

35

N. Icone LCD Opzioni di impostazione Descrizione Menu

20 AUTOLK ON/OFF Auto keypad lock

21 VOICE ON/OFF Voice prompt on/off

22 OPNSET OFF/DC/MSG Power on display

23 VLT / Battery voltage indicate

24 PON.MSG / Power on message

25A OFFSET 0.000-99.995MHz Shift frequency setting

25B DIS.NM ON/OFF Display channel name (under CH mode)

26 CHNAME -1A, @ Channel name setting

27 C-CDC OFF/67.0/D023N RX/TX CTCSS/DCS

28 R-CDC OFF/67.0/D023N Receiving CTCSS/DCS

29 T-CDC OFF/67.0/D023N Transmitting CTCSS/DCS

30 S-D +/-/OFF Shift direction

31 STEP 5K/6.25K/.../100K Frequency spacing

32 N/W WIDE/NARROW Wide/narrow band

36

Menu Settings

Scan Mode [

Under FR mode, press [

1.

“SCAN”, press [
increase or decrease bases on current frequency space. Use [
key to change scan direction.
If operation follows step 1, scanning bases on current CH No./FR frequency

2.

under FR/CH mode.

Press [

Priority Scan [

Press [
ting. LCD displays “TX.SEL EDIT” or “TX.SEL BUSY”, choose any and press [

]keytoconrm.Use[

“TX.SEL BUSY”,

1.

When“EDIT”selected,conrmedby[
editedchannel.When“BUSY”hasselected,conrmedby[

transmits on last talked channel.
When standby and press PTT key, there is a “ “ displaying on the right

2.

bottom of channel. Press [

VOX grades setting [

Press [

1.

ting. Press [
talk loudly. 8 is the highest, talk with normal voice. Use [

toselectthegrade,conrmby[

Press [

2.

“OFF”;conrmby[
andconrmby[

ble for earphone VOX. Press [

] + [

] key to exit.

] key, use [

] key, use [

] key, use [

]

]keyrst,thenpress[

]keytoconrmscan.Underscanning,frequencywill

] + [

] key enter grade selecting (1-8), 1 is the lowest, should

]

] / [

] key again. VOX function set successful. It is availa-

] key to select menu 2, priority scan set-

] / [

] + [

] / [

] key. Then use [

] key to select the “TX.SEL EDIT” or

] key, radio transmits on current

] key twice to exit.

]

] key to select menu 3 VOX grades set-

] key. Press [ ] key to exit.

] / [

] to select NO.15, with “VOX.SW” /

] key twice to exit.

] / [

] key, LCD displays

] key, radio

] / [

] key to choose “ON”

] / [

] key

]

37

High/LOW power setting [

Press [
setting.
Press [
key to choose desired one. “POW/HIGH” means radio works with high power,

] key, use [

] key again, cursor indicates to “HIGH”, “LOW”, use [

“POW/LOW” means radio works with low power. Note: Press [
to exit.

] + [

] / [

] key to select menu 4 High/LOW power

]

] / [

] key twice

Squelch grade setting [

Press [
squelch grade.
Press [

choosedesiredone,conrmby[[

Press [

] key, use [

] key, cursor indicates to grade No., use [

] key twice to exit

Scrambler group setting [

Press [

1.

scrambler group. Press [

] key, use [

(total 8 groups), use [

] + [

] / [

] / [

] / [

]

] key to select menu 5, show current

] / [

] key.

] + [

]

] key to select menu 6, will show current

] key again, cursor indicates to group No.

]keytochoosedesiredgroup,conrm

] key to

by [ ] key.

2.

Afterconrming,Press[

LCD displays “APRO/OFF”, press [

conrmby[

Note: There are three options: OFF/SCRA/COMP. When choose “SCRA”

] key, Scrambler function is available.

] key, use [

] / [

] key to select NO.12,

] key, cursor indicates to “SCRA”,

means scrambler is on. When choose “COMP” means voice compander
is on.
NOTE: More options please refer to software operations.

]

38

LCD Display [

Press [
press [
If choose “AUTO”, LCD light will be off automatically after seconds. When

] + [

] key, use [

]

] / [

] key to select menu 7, diplays “LED/AUTO”,

] key to change keypad light or LCD setting No.

choose “ON”, LCD light lights all the time. If choose “OFF”, LCD light is off.

LCD color [

Press [
color. For example: “LIGHT/BLUE”, press [
use [

PURPLE.Conrmby[

Beep setting [

Press [
“BEEP/ON”. Press [

select“ON”/“OFF”.Conrmby[

ANI code setting [

Press [
OFF”. Press [

/“OFF”.Conrmby[

] + [ ]

] key, use [

] / [

] key to select color. There are three colors: BLUE, ORANGE,

] key, use [

] key, use [

] key enter ANI setting, use [

] / [

] key, press [

] key to select menu 8, show current LCD

] key to enter LCD color setting,

] key twice to exit.

] + [ ]

] / [

] key to enter beep setting, use [

] + [

] key to select menu 9, LCD displays

] key, press [

]

] / [

] key to select menu10, LCD displays “ANI/

] key, press [

] key twice to exit.

] key twice to exit.

] / [

] key to select “ON”

] / [

] key to

Dual standby ON/OFF

Press [
“D.WAIT/ON”. Press [

“ON”/“OFF”.Conrmby[

When select “ON”, radio works on both CH display on LCD, there is a “D”

] key, use [

] / [

] key to select menu 11, LCD displays

] key enter setting, use [

] key, press [

] / [

] key to select

] key twice to exit.

shows on the left top. When select “OFF”, radio works on current CH.
“D” icon disappears. How long the time you set, radio will stop transmitting
after setting time.

Conrmby[

] key, press [

] key twice to exit.

39

TOT setting

Press [
OFF”. Press [

time, they are 30S.60S......270S/OFF. If choose “OFF”, there is no time limita-

tionontransmitting,Conrmby[

] key, use [

] / [

] key to enter setting, use [

] key to select menu 13, LCD displays “TOT/

] / [

] key, press [ ] key twice to exit.

] key to set transmit

Busy Channel lock

Press [
OFF”. Press [
select “WAVE” / “CALL”.

] key, use [

] key to enter setting, use [

] / [

]key to select menu 14, LCD displays “BCL/

] / [

]key to

When select “WAVE”, radio will stay on the CH which receiving carrier wave
signal till signal disappears. When select “CALL”, radio stays on the CH which
receiving carrier wave and signal both should be the same.

Conrmby[

] key, press [

key twice to exit.

Transmit end tone on/off

Press [
GER/OFF”. Press [
to select “ON” / “OFF”.

] key, use [

] / [

] key to enter setting, use [

]key to select menu16, LCD displays “RO-

] / [

]key

When select “ON”, will hear beep “dididi” when you press PTT key.

Conrmby[

] key, press [

] key twice to exit.

Monitoring

Press[
“DW/OFF”. Press [[

tochoose“ON”/“OFF”,conrmby[

If select “ON”, signal will be received when radio is under radio receiver

] key, then use [

] / [

] key to enter the setting, through [

] key to select menu 17, LCD displays

] key, press [

] key to exit.

] / [

] key

mode. After talking, radio back to radio receiver mode.
If select “OFF”, radio stays in radio receiver mode, can’t receive any signal.

40

RX Power saving

Press [
“RX.SAV”. Press[

choose“ON”/“OFF”,conrmby[

If select “ON”, there is an “S” displays at the top of LCD. If select “OFF”,

] key, use [

] key to enter the setting, through [

] / [

] key to select menu 18, LCD displays

] key, press [

] / [

] key to exit.

] key to

RX power saving function isn’t available.

Scan mode setting

Press [
“SCAN.S/TIME”. Press[
[
key, press [
If select “TIME”, it is time scan,

] key, use [

]keytochoose“TIME”,“CARRY”,“SEEK”threemodes,conrmby[

] key to exit.

] / [

] key to select menu 19, LCD displays

] key to enter scan mode setting, through [

If select “CARRY”, it is carrier wave scan.
If select “SEEK”, it is time exactly scan, including carrier wave, signaling.

Auto keypad lock

Press [
OFF”. Press[

se“ON”/“OFF”,conrmby[

keypad will be auto locked when there is without any operation.

] key, use [

] key to enter the setting, through [

] key to select menu 20, LCD displays “AUTOLK/

] key, press [

] / [

] key to exit. If select “ON”,

] key to choo-

Voice prompt ON/OFF

Press [
OFF”. Press [

/“OFF”,conrmby[

If select “ON”, voice prompt function is available.

] key, use [

] key to enter the setting, through [

] key to select menu 21, LCD displays “VOICE/

] key, press [ ] key to exit.

] key to choose “ON”

If select “OFF”, voice prompt function is unavailable.

] /

]

41

Setting displaying when power on

Press [

1.

“OPENSET/OFF”. Press [
[

“MSG”, message will be displayed on LCD.
There is no message displays when no message has been set or select

2.

] key, use [

]keytochoosevoltageormessage, conrmby [

] key to exit. If select “DC”, battery voltage will be displayed. If select

] / [

] key to select menu 22, LCD displays

] key to enter the setting mode, use [

] key, press [

] /

“OFF”. About message setting, please refer to menu 24.

Battery voltage

Press [
current battery voltage.

] key, use [

] / [

] key to select menu 23, LCD displays

Setting power on message

When standby, press [

1.

LCD displays “PON. MSG”.

2.

3.

4.

Press [
Press [
Press [

] key to enter the setting mode, power on message blinks.

] / [

] key to switch to the next editable letter, press [

] key, use [

] / [

] key to select menu 24,

] key to select the desired letters.

] to

cancel current letter, and return to the last editable letter.

5.

Conrmby[

] key and press [

] key twice to exit.

Setting shift frequency

When standby, press [
LCD displays “OFFSET/0.000”.
Press [
Input desired shift frequency. It can be set from 0.000-99.995MHz.

Conrmwith[

Press [

] key to enter the setting mode.

] / [

Note: Make sure open increase/decrease frequency function before setting

] key, use [

] / [

] key to select menu 2s,

] key.

]keytoselect“ON/OFF”,conrmedby[

] key.

shit frequency.

42

Channel name setting

When standby, press [

1.

LCD displays “CH.NAME”.

2.

3.

4.

Press [
Press [
Press [

] key to enter the setting mode, message is blinking.

] / [

] key switch to the next editable letter, press [

] key, use [

] / [

] key to select menu 26,

] key to select the desired letters.

] key to

cancel current letter, and return to the last editable letter.

5.

Conrmby[

Setting TX/RX CTCSS/DCS [

When radio standbys, press [

1.

] key and press [

menu 27, LCD displays “C-CDC/OFF”.

2.

3.

Press [
Press [

] key to enter the setting mode.

] key radio shows 67.0(QT), use [

] key twice to exit.

] + [

] key, use [

]

] / [

] / [

] key to select

] key to choose
QT groups.
Repress [

4.
to choose DCS groups. Continue pressing [

] key radio will show D023N(DCS), use [

] / [

] key to switch signaling

] key

mode. OFF—QT—DCS--OFF
When choose DCS, press [

5.

.......Conrmedby[

] key to choose DCS direction, like D023I

] key.

Setting TX/RX CTCSS/DCS

If only set RX with CTCSS/DCS, TX without CTCSS/DCS, or RX without CTCSS/
DCS, TX with CTCSS/DCS. You can press [
[

] / [

] key to select menu 28,29.

] key into setting mode, use

Operation is the same as setting TX/RX CTCSS/DCS.

Keypad lock ON/OFF

When radio standbys, press and hold [

] key not less than 2 second to
turn on/off the keypad lock. When keypad lock function is on, “ “ will be di­splayed on the top of LCD, there will have voice prompt like “keypad locked”

43

Reverse frequency ON/OFF

When radio standbys, press and hold [ ] key not less than 2 second to
turn on/off the reverse frequency.
When reverse frequency function is on, “N” will be displayed on the top of
LCD, at this time, radio’s transmit frequency is its receive frequency; radio’s
receive frequency is its transmit frequency.

Setting Frequency Deviation direction [

Press [

1.

“S-D/OFF”:
Press [

2.

Use [

3.

/“-”displayonLCD,conrmby[

The frequency difference of Transmit/Receive operation is the same as the

4.

] key, use [

]keytoconrmthesetting.

] / [

] key to select “+” / “-” (increase/ decrease), there is “+”

] / [

] key to select menu 30. LCD display

] key.

] + [

]

frequency you have set in menu 25. When Frequency Deviation function
is on and no frequency difference, radio will transmit and receive on the
same frequency.

Frequency space setting

Press [
current frequency space, like “STP/25”.
Press [

quencyspaces,thereare(5,6.25,10,12.5,,,,,,,conrmby[

[

] key, use [

] key to enter the setting, use [

] / [

] key to exit.

] key to select menu 31, LCD displays

] / [

] key to choose fre-

] key, press

Wide/Narrow band selecting

Press [
“N/W WIDE”.
Press [

“WIDE”/“NARROW”,conrmby[

] key, use [

] key to enter the setting, through [

] / [

] key to select menu 32, LCD displays

] / [

] key, press [

] key to choose

] key to exit.

44

Memory channel storage

Under CH mode, input frequency and other parameters (such as CTCSS/DCS,
offset frequency, offset direction, etc). Press [
key, the channel No. for storage will be displayed at the right of the screen.
Press [
press [
If the channel is blinking, means radio has stored frequency, if isn’t blinking,

] / [

] key to select the desired channel for storage, and then

]keytonishthestorage.

]rst, thenpress[

the current channel is null, without any frequency message.
Example; input frequency: 465.025 T/R CDCSS 71.9 store in CH 9.
Operation:

Input the NO. like: [ ] [ ] [ ] [ ] [ ] [ ]

1.

Press [

2.

Press [

3.

] / [
the right of LCD
Re-press [

4.

directlyand conrm by [

press [
complete channle storage.

] and [

]keytoconrm,use[

]keytoselect71.9,conrmby[

] / [

] keys again.

] key to exit. Use [

] key to complete channle store. Also can

]key to selectNo.10 andconrmby [

] key to choose 67.0, press [

] key. “CT” is displaying at

] and [

] key, then input 010

] key to

Radio receiver setting

Open: When radio standbys, press [

1.

is working.
Input directly four broadcasting no. or press [

2.

] with [MONI] keys, radio receiver

] / [

] key to select
the broadcast channel (step is 100K).
Under radio receiver mode, press [

3.
] key, radio scans all the radio receiver memories. Radio stops scanning
when there has radio receiver frequency. Press [

] + [ ] keys, then repress [

] / [

] key to select
the scan direction.
OFF: Under radio receiver mode, press [

4.
receiver is off.

] and [MONI] keys, radio

]

45

Store radio receiver channels

Under radio mode, input the memories you want to save, press [

] keys, select channel to store (you can directly enter channel no., you

can press [ ] or [ ] key to select channels), then press [ ] key to

] + [

conrm.MAX storageis25channels. Store operationsisthe same asradio

channel.

Delete CH or radio receiver channel

Under CH mode, press [ ] key to turn on the radio, enter delete menu,
use [ ] / [ ] key to choose the desired delete channel. LCD displays

“DEL”,currentchannelNO.isblinkingatthetoprightofLCD.Conrmby[

] key to delete the channel.

Low Battery Alert

When radio voltage less than 6V, radio will prompt “Low voltage”. Battery icon
shows blank.

Battery power display

The battery icon “ “ at the right top of LCD indicates battery power.

46

DB-32 wireclone

Prepare2setsofDB-32,1pcsspecicwireclonecable

Master radio (Sending messages when in wire-clone)
Deputy radio (Receiving and storing messages when in wire-clone)
Steps of wire-clone operation

The deputy radio normally power on, the master radio turns off.

1.
Press [PTT] and [

2.

] to turn on the master radio, enter the wire-clone state, LCD displays “LONE”
connect master radio and deputy radio with the wire-clone cable.
Press [MONI] key of the master radio to start wire-clone. During cloning, the master radio shows

3.

“ending”andredlightickers,thedeputyradiolightickersingreenbutnoupdateinfomationofclo

ning. When cloning succeeded, the master radio shows “END” LCD of lights. When cloning failed, the
master radio shows “ERROR”. To wire-clone next radio, you only need to connect master radio with
wire-clone cable to next deputy radio, then press [MONI] key of the master radio to start cloning.

-

47

Specication

General

Frequency range 88-108MHz (FMW receive only)
144-146MHz (RX/TX)
430-440MHz (RX/TX)
Frequency stability 5ppm
Operating voltage 7,4Vdc (Li-ion rechargeable battery)
Channel No. 128
Antenna High gain antenna
Antenna impedance 50 ohm
Mode of operation Simplex o semi-duplex
Dimensions (W x H x D) 115mm X 55mm X 31mm

Transmitter

Output power VHF: 5W (H) - 0.5W (L)
UHF: 4W (H) - 0.5W (L)
Modulation mode (Wideband / Narrow band) 16KF*3E/11K*F3E
Maximum deviation (Wideband / Narrow band) <5KHz / <2.5KHz
Pre-emphasis characteristics 6dB
Current *1.6A(5W)
CTCSS/DCS deviation (Wideband / Narrow band) 0.5KHz*0.1KHz, 0.3KHz*0.1KHz
Intermediation sensitivity 8-12mV
Intermediation distortion <10%

Receiver

RF sensitivity -122dBm (12dB SINAD)
Audio power >0.5W
Audio distortion <10%
Blocking *85

48

Trouble shooting guide

Troubles Solution

No Electrical Source The battery has been exhausted.

•
Replace or recharge the battery.
The battery is installed incorrectly.

•
Remove it and install again.

The operating time becomes short,

Replace the battery.

•

even the battery is fully charged.

Not able to communicate with the transceivers
of the same group.

The voice of another group can be heard. Change all QT/DQT of the group.

ConrmtheQT/DQTisthesame.

•
The distance is outside of range.

•

•

49

Dichiarazione di Conformità

Con la presente, la Polmar srl dichiara che questo
ricetrasmettitore di marca Polmar mod. DB-32,
è conforme ai requisiti essenziali ed alle altre
disposizioni pertinenti stabilite dalla Direttiva
1999/5/CE.

Si fa presente che l’utilizzo del presente apparato
è soggetto al regime di “Autorizzazione Gene­rale”, ai sensi degli artt. 104, comma 1 e 135,
commi 1, 2 e 3 del Codice delle Comunicazioni
Elettroniche, emanato con Decreto Legislativo 1°
agosto 2003 n. 259.
In Italia le bande VHF/UHF radioamatoriali utiliz­zabili in conformità alle vigenti normative sono le
seguenti:
144,00 ~ 146,00 MHz,
430,00 ~ 434,00 MHz,

435,00 ~ 438,00 MHz.

Rispettate sempre la privacy Altrui

Questa è una norma di fondamentale importanza
per chiunque operi nel settore del radioascolto.
Tenete presente che il contenuto delle comunica­zioni radio ricevute non può essere divulgato in
alcun modo a terzi, la legge punisce chi utilizza
per scopi non leciti le informazioni ricevute o co­munque violi tale norma.

50

Questo simbolo, aggiunto al numero di serie, indica che l’apparato risponde pienamente ai
requisiti della Direttiva Europea delle Radio e Telecomunicazioni 1999/05/EC, per quanto
concerne i terminali radio.

This symbol, on the serial number seal, means that the equipment complies with the es­sential requirements on the European Radio and Telecommunication Terminal Directive
1999/05/EC.

Questo simbolo avverte l’operatore che l’apparato opera in una banda di frequenze che, in base
al paese di destinazione e di utilizzo, può essere soggetta a restrizioni oppure al rilascio di una
licenza d’esercizio. Assicurarsi che pertanto la versione di apparato acquistata operi in una banda
di frequenze autorizzata e regolamentata dalle vigenti normative locali.

This warning symbol indicates that this equipment operates in non-harmonized frequency
bands and/or may be subject to licensing conditions in the country of use. Be sure to check
that you have the correct version of this radio or the correct programming of this radio, to
comply with national licensing requirements.

L’apparato può essere utilizzato sul territorio nazionale limitatamente nelle bande di frequen­ze attribuite dal vigente Piano Nazionale Ripartizione Frequenze al servizio di radioamatore.

51

Inserire numero seriale/Please insert serial number

Cognome/Surname

Nome/Name

Indirizzo/Address

Città/Town

Cap/ Zip Code

Modello Model

Data di acquisto/ Purchase Date

(allegare copia dello scontrino o fattura / enclose copy of receipt or invoce)

Timbro del rivenditore/ Dealer stamp

CONDIZIONI DI GARANZIA

L’apparecchiatura, che è stata acquistata da un distributore autorizzato
da Polmar srl è coperta dalla garanzia prevista dalla legge e prevista in
particolare dal D.L. 2.2. 2002 n. 24.
Conseguentemente il cliente ha diritto a verificare che l’apparecchiatura
sia conforme alle caratteristiche tecniche indicate nel manuale che accom­pagna l’apparecchiatura stessa e che fanno stato per ciò che concerne le
prestazioni dell’apparecchiatura stessa.
L’acquirente, qualora riscontri dei vizi di funzionamento o dei difetti di
conformità deve immediatamente, ai sensi di legge, comunicarli al rivendi­tore presso cui ha acquistato I’apparecchiatura e permetterne l’immediata
verifica.
La garanzia sulla conformità è limitata ai sensi di legge alla sostitu­zione o riparazione dell’apparecchiatura salvo che questo non com­porti oneri eccessivi per il venditore o in ultima analisi al rimborso
del bene.
La garanzia convenzionale è operante con esclusione dei componenti
interfacciati con l’esterno e dei dispositivi connessi soggetti ad usura
in conseguenza delle modalità di utilizzo dell’apparecchiatura quali le
batterie, i transistors o moduli finali e quant’altro.
Si ricorda che la garanzia convenzionale è operante a condizione
che l’apparecchiatura non sia stata manomessa o modificata e che
l’utilizzo dell’apparecchiatura stessa sia avvenuta in modo conforme
alle caratteristiche tecniche della stessa senza determinare dei danni.
Il rivenditore e la Polmar srl si riservano di verificare le condizioni di
applicabilità della garanzia al fine di applicare, a termini di legge, la
normativa in materia.
Ogni richiesta di applicazione della garanzia deve essere accompagnata
dallo scontrino fiscale che è l’unico documento che fa fede sulla data di
acquisto della stessa e sul soggetto e/o ditta che ha effettuato la vendita.
Si precisa, altresì, che l’installazione a bordo dell’apparecchio non è com­presa nel contratto di vendita e che, pertanto, qualsiasi difetto di conformi­tà derivante da un’imperfetta installazione non è coperta dalla garanzia.

Le condizioni di garanzia sono quelle prescritte dalla Direttiva Europea
99/44/CE e recepite dal DLGS 24/02.

Validità della garanzia/ Warranty validity

(come da Direttiva Europea/according to European Directive: 99/44/CE)

[e-mail] • www.polmar.biz

POLMAR srl

INFORMAZIONE AGLI UTENTI

Ai sensi dell’art. 13 del decreto legislativo 25 luglio 2005, n. 15” Attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose

nelleapparecchiatureelettricheedelettroniche,nonchéallosmaltimentodeiriuti”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla ne
dellapropriavitautiledeveessereraccoltoseparatamentedaglialtririuti.
L’utentedovrà,pertanto,conferirel’apparecchiaturagiuntaanevitaagliidoneicentridiraccolta
differenziatadeiriutielettroniciedelettrotecnici,oppurericonsegnarlaalrivenditorealmomento

dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclag­gio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possi­bili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta
l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni

amministrative di cui al dlgs. n. 22/1997” [articolo 50 e seguenti del dlgs. n. 22/1997].

USER INFORMATION

In accordance with art. 13 of the Legislative Decree of 25th July 2005, no. 15 ”Implementation
of Directives 2002/95/EC, 2002/96/EC and 2003/108/EC, relative to reduction of the use of
hazardous substances in electrical and electronic equipment, in addition to waste disposal”.
The crossed bin symbol shown on the equipment indicates that at the end of its working life the
product must be collected separately from other waste.
The user must therefore take the above equipment to the appropriate differentiated collection
centres for electronic and electro technical waste, or return it to the dealer when purchasing a
new appliance of equivalent type, in a ratio of one to one.
Appropriate differentiated waste collection for subsequent recycling, treatment and environ­ment-friendly disposal of the discarded equipment helps to prevent possible negative envi­ronmental and health effects and encourages recycling of the component materials of the
equipment.
Illegal disposal of the product by the user will be punished by application of the administrative

nesprovidedforbythelegislativedecreeno.22/1997[article50andfollowingofthelegisla

tive decree no. 22/1997].

-

Polmar DB-32 Modifica espansione di frequenza

1) spegnere la radio

2) tenere premuto menu e contemporaneamente accendere la radio verrà visualizzata la scritta reset

3)rilasciare il tasto menu

4) premere una volta il tasto menù verrà visualizzata la scritta VFO

5) premere due volte il tasto up verrà visualizzata la scritta band

6)premere una volta il tasto menu verrà visualizzata la scritta pswd

7) premere i tasti 5858 verrà visualizzata la scritta band1 144-146

8)impostare i nuovi limiti di frequenza e poi premere il tasto menu per confermare

9) per impostare i limiti in uhf procedere dal numero 1 al 7 poi premere up per visualizzare band2 430 440

10)impostare i nuovi limiti e confermare con menu
