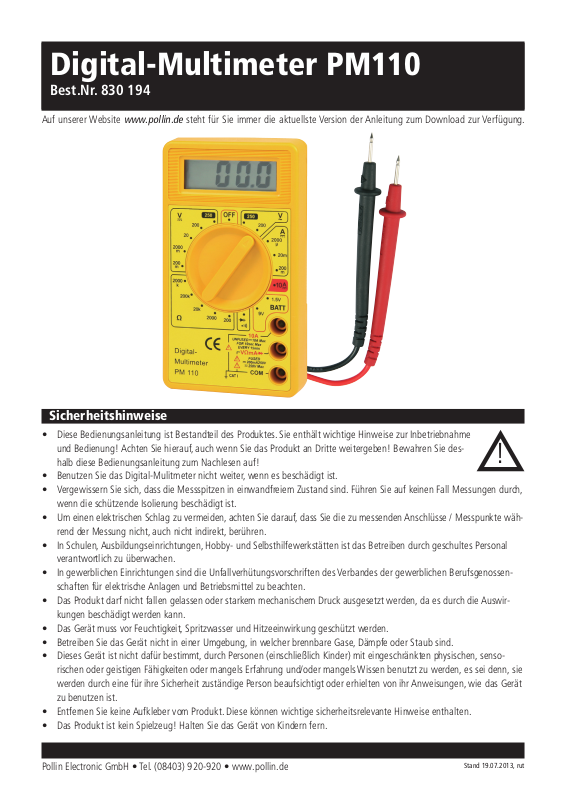

Digital-Multimeter PM110

Best.Nr. 830 194

Auf unserer Website

www.pollin.de

steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.

Sicherheitshinweise

• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des­halb diese Bedienungsanleitung zum Nachlesen auf!

• Benutzen Sie das Digital-Mulitmeter nicht weiter, wenn es beschädigt ist.

• Vergewissern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Messungen durch,
wenn die schützende Isolierung beschädigt ist.

• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse / Messpunkte wäh­rend der Messung nicht, auch nicht indirekt, berühren.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen­schaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir­kungen beschädigt werden kann.

• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.

• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso­rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.

• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.

• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.

!

Pollin Electronic GmbH • Tel. [phone] • www.pollin.de

Stand 19.07.2013, rut

Bestimmungsgemäße Verwendung

Das Multimeter eignet sich für folgende Messungen:

• Gleichspannung bis 250 V-

• Wechselspannung bis 250 V~

• Gleichstrom bis 10 A

• Widerstand bis 2 MΩ

• Batterietester 1,5 V- / 9 V-

• Diodentest

• Durchgangsprüfer

Das Multimeter entspricht der Schutzklasse II und der Überspannungskategorie CAT I (250 V) nach der Norm IEC61010-1.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen des Multimeters abge­stimmt sind.

Eine andere Verwendung als angegeben ist nicht zulässig! Änderungen können zur Beschädigung dieses Produktes führen,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag etc. verbunden. Für alle Personen- und
Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber
verantwortlich.

Bitte beachten Sie, dass Bedien- und/oder Anschlussfehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise
können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen.

Bedienelemente

1

1 LCD-Anzeige
2 Drehwahlschalter
3 10 A Eingangsbuchse
4 VΩ mA Eingangsbuchse

2

5 COM Eingangsbuchse

Verwendung des Drehwahlschalters

Schalten Sie das Multimeter ein, in dem Sie den

3

4

Drehwahlschalter in die gewünschte Messfunktion
drehen.

Zu Ihrer Information

Messkategorien nach IEC/EN 61010-1:

Stromkreise werden in Messkategorien CAT I bis CAT IV
unterteilt, diese geben an, in welchen Anwendungsbe­reichen das Messgerät eingesetzt werden darf. Der Schutz
des Messgerätes vor einer transienten Überspannung wird
bestimmt durch die Angabe der Messkategorie und der
Arbeitsspannung.

Die Anwendungsbereiche der Messkategorien sind bei:
CAT I: Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. Batterien, Fahrzeugelektronik etc.

oder jede Hochspannungsquelle mit geringer Energie, die von einem Widerstandstransformator mit hoher
Wicklungszahl abgeleitet wurde.
CAT II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden
sind, z.B. in Haushalt, Büro und Labor.

CAT III: In der Gebäudeinstallation, z.B. stationäre Verbraucher, Verteileranschluss, Verkabelung, Steckdosen
CAT IV: An der Quelle der Niederspannungsinstallation, z.B. Zähler, Hauptanschluss, primäre Überstromschutzgeräte.

Diese Kategorien sind zudem noch jeweils in den Spannungshöhen unterteilt.

CAT I CAT III

CAT II CAT IV

Verteilung

Zähler

Maximale Transientenspannung

Spannung:
Außenleiter-Erde

300 V 1500 V 2500 V 4000 V 6000 V
600 V 2500 V 4000 V 6000 V 8000 V
1000 V 4000 V 6000 V 8000 V 12000 V

CAT I CAT II CAT III CAT IV

5

Messung

Achtung: Um mögliche Stromschläge, Multimeterbeschädigungen und/oder Material-

schäden zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmes­sungen durchzuführen, wenn die Spannung über 250V- / 250 V~ liegt!

Versuchen Sie nicht größere Ströme als 10 A zu messen! Die 10A-Eingangsbuchse 3 ist
durch keine Sicherung geschützt!

• Die VΩ mA Eingangsbuchse 4 ist durch eine F200mA/250V (ØxL: 5x20 mm) Feinsicherung geschützt.

• Messen Sie über die VΩ mA Eingangsbuchse keine höheren Ströme als 500 mA!

• Wählen Sie den richtigen Messbereich aus – beginnen Sie mit dem höchsten Bereich, wenn die Höhe des zu mes­senden Stroms unbekannt ist.

• Achten Sie bei Widerstandsmessungen und bei Diodenprüfungen darauf, dass am zu messenden Bauelement keine
Spannungen anliegen und dass mit dem zu messenden Schaltungsteil verbundene Kondensatoren entladen sind, damit
keine falschen Messergebnisse auftreten und das Multimeter nicht beschädigt wird.

• Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. Achten Sie auf irgendwel­che Schäden, Verschmutzung (viel Staub, Dreck, Fett, usw.) und Defekte. Überprüfen Sie den Zustand der Messkabel
und vergewissern Sie sich, dass die Kabelstecker gut in den Multimeteranschlüssen stecken. Versuchen Sie nicht, eine
Messung vorzunehmen, wenn es irgendwelche Fehler gibt.

• Das Messen mit einer Prüfleitung an einem falschen Anschluss kann die Sicherung auslösen, das Messgerät beschädi­gen und schwere Verletzungen verursachen.

2

3

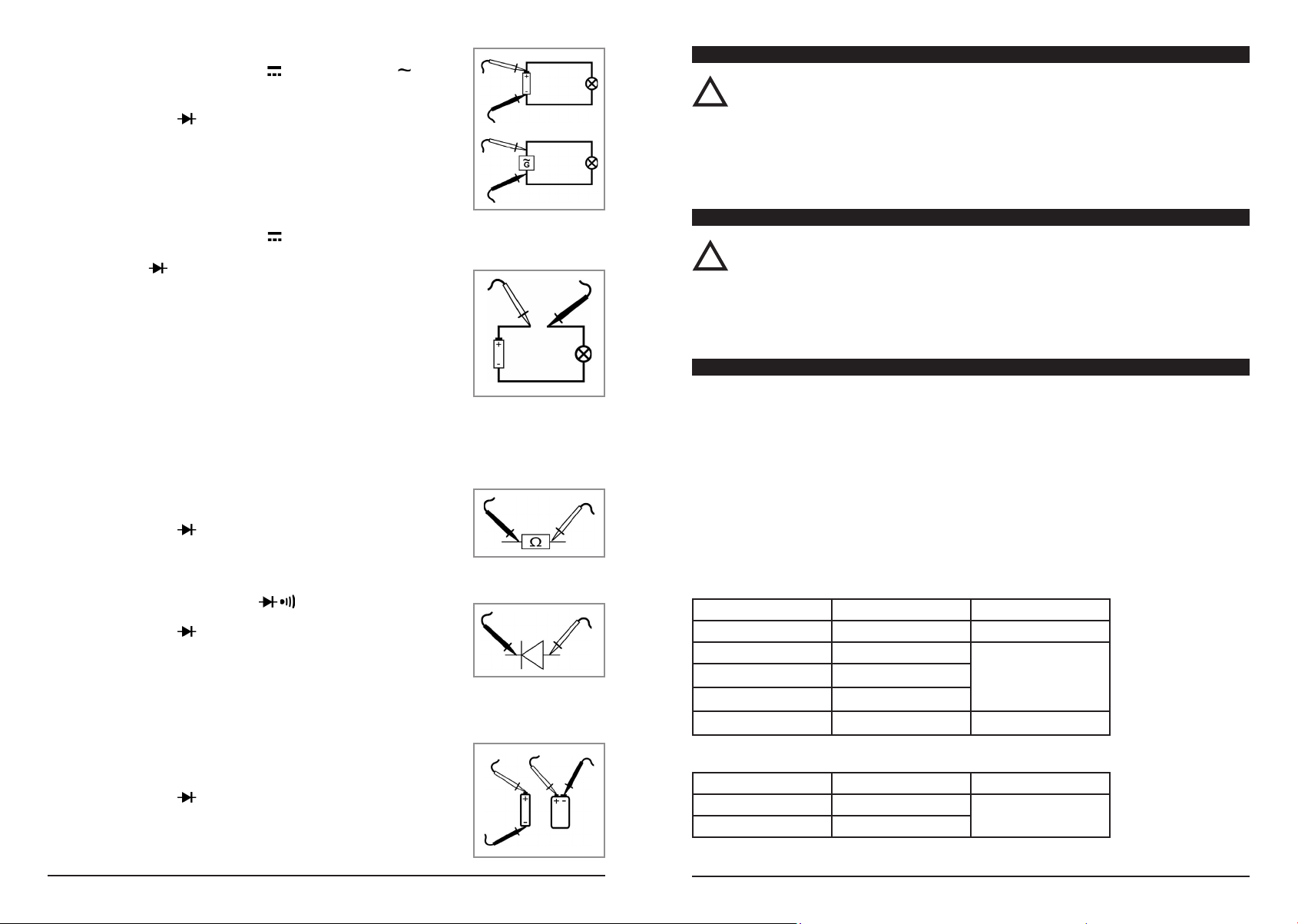

Gleich- und Wechselspannung messen

• Drehen Sie den Drehwahlschalter 2 auf V (Gleichspannung) bzw. V (Wechsel­spannung) und mit dem erforderlichen Spannungsbereich.

• Schließen Sie die schwarze Messleitung an die COM Eingangsbuchse 5 und die rote
Messleitung an die VΩ mA Eingangsbuchse 4 an.

• Verbinden Sie die Messkabel parallel mit dem zu messenden Messkreis.

• Achten Sie beim Messen von Gleichspannung darauf, dass die rote Messleitung am
Pluspol und die schwarze Messleitung am Minuspol des Messobjekts verbunden ist, da
bei falscher Verpolung ein negativer Wert angezeigt wird.

Batteriewechsel

Stecken Sie alle Messleitungen ab und schalten das Multimeter aus, bevor Sie mit dem Batte-

!

riewechsel beginnen!

• Lösen Sie die drei Schrauben auf der Rückseite des Multimeters und öffnen sie das Gehäuse.

• Entfernen Sie die 9 V- Blockbatterie und tauschen diese gegen eine gleichwertige aus und verschrauben Sie anschlie­ßend das Gehäuse wieder.

• Benutzen Sie das Multimeter nie, wenn der Batteriedeckel noch nicht befestigt wurde oder lose sitzt.

Gleichstrom messen

• Drehen Sie den Drehwahlschalter 2 auf A mit dem erforderlichen Strombereich.

• Schließen Sie das schwarze Prüfkabel an die COM Eingangsbuchse 5 und das rote
Kabel an die VΩ mA Eingangsbuchse 4 (für Messungen bis 200 mA) an.

• Für Messungen bis 10 A Bereich, schließen Sie die rote Messleitung an die 10 A Ein­gangsbuchse 3.

• Schalten Sie den Strom für die zu messende Schaltung aus oder schalten Sie alle Strom­quellen ab, verbinden Sie das Multimeter in Reihe mit der Stromleitung, deren Strom
gemessen werden soll.

• Schalten Sie den Strom für den zu prüfenden Messkreis ein.

• Schalten Sie, wenn alle Messungen beendet wurden, den Strom der gemessenen Schal­tung aus.

• Wir empfehlen Ihnen bei besonders hohen Strömen nicht länger wie 10 Sekunden zu
messen und zwischen zwei Messungen 15 Minuten zu warten, damit die Messleitungen
nicht überhitzen.

Widerstandsmessung

• Drehen Sie den Drehwahlschalter 2 auf Ω mit den erforderlichen Widerstandsbereich.

• Schließen Sie die schwarze Messleitung an die COM Eingangsbuchse 5 und die rote
Messleitung an die VΩ mA Eingangsbuchse 4 an.

• Verbinden Sie das Multimeter parallel mit dem zu messenden Widerstand.

Diodenprüfung/ Durchgangsprüfung

• Drehen Sie den Drehwahlschalter 2 auf .

• Schließen Sie die schwarze Messleitung an die COM Eingangsbuchse 5 und die rote
Messleitung an die VΩ mA Eingangsbuchse 4 an.

• Verbinden Sie die Messleitungen mit dem Messobjekt.

• Der Summer ertönt bei einem Durchgang.

• Bei einer Diodenprüfung muss die rote Messleitung an die Anode und die schwarze
Messleitung an die Kathode der Diode angeschlossen werden.

Batterietester

• Drehen Sie den Drehwahlschalter 2 auf BATT 1.5 V für Messungen von 1,5 V- Batterien
bzw. BATT 9 V für Messungen von 9 V- Batterien.

• Schließen Sie die schwarze Messleitung an die COM Eingangsbuchse 5 und die rote
Messleitung an die VΩ mA Eingangsbuchse 4 an.

• Verbinden Sie die schwarze Messleitung mit dem Minuspol und die rote Messleitung mit
dem Pluspol der Batterie.

• Bei einem Batterietest wird gegenüber einer Spannungsmessung während des Messvor­gangs die Batterie belastet, um einen realistischen Messwert wiederzugeben.

Pflege und Wartung

Stecken Sie alle Messleitungen ab und schalten das Multimeter aus, bevor Sie mit der Reini-

!

gung beginnen!

Zur Reinigung verwenden Sie ein trockenes, weiches und sauberes Tuch.
Benutzen Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Mittel. Dadurch könnte
das Gehäuse angegriffen oder die Funktion beeinträchtigt werden.

Technische Daten

Allgemein

• Betriebsspannung: 9 V- (Blockbatterie)

• LCD-Anzeige: 3,5-stellig, Ziffernhöhe 13 mm

• Sicherung: F200mA/250V (ØxL: 5x20 mm)

• Betriebstemperatur: 0°...+40 °C

• Lagerungstemperatur: -15...+50 °C

• Relative Luftfeuchte: < 75 %

• Maße (LxBxH): 70x126x24 mm

Messbereiche

Gleichspannung

Bereich Aufösung Genauigkeit

200 mV- 100 µV- ± (0,5 % + 5 Digit)

2000 mV- 1 mV-

20 V- 10 mV-

200 V- 100 mV-

250 V- 1 V- ± (1,0 % + 5 Digit)

Wechelspannung

Bereich Auflösung Genauigkeit

200 V~ 100 mV~

250 V~ 1 V~

± (0,8 % + 5 Digit)

± (1,2 % + 10 Digit)

4

5

Gleichstrom

Bereich Auflösung Genauigkeit

2000 µA 1 µA ± (1,0 % + 5 Digit)

20 mA 10 µA

200 mA 100 µA

10 A 10 mA ± (2,0 % + 5 Digit)

± (1,2 % + 5 Digit)

Technische Beratung

Brauchen Sie Hilfe bei der Montage oder Installation? Kein Problem, unter der nachfolgenden Rufnummer

erreichen Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten.

[phone] - 930

Montag bis Freitag von 8:00 bis 17:00 Uhr

Widerstand

Bereich Auflösung Genauigkeit

200 Ω 0,1 kΩ ± (1,2 % + 5 Digit)

2000 Ω 1 Ω

± (1,0 % + 5 Digit)20 kΩ 10 Ω

200 kΩ 100 Ω

2000 kΩ 1 kΩ ± (1,2 % + 5 Digit)

Diodentest

Auflösung 1 mV­Teststrom 1,5 mA
Prüfspannung 2,4 V-

Durchgangstest

Signalton bei einem Widerstand von < 50 Ω

Problembehandlung

Problem Mögliche Ursache Lösung

Keine Funktion Batterie leer Batterie ersetzen

Keine/Fehlerhafte Messwerte Messleitungen sitzen nicht korrekt

in den Anschlussbuchsen

Messspitzen sind nicht richtig mit
der Messstelle verbunden

Sicherung defekt Sicherung wechseln

Falscher Messbereich gewählt Auf Messbereich achten

Falsche Messart gewählt Auf Messart achten

Messleitungen sind in den falschen
Buchsen eingesteckt

Batterie schwach Batterie ersetzen

Display zeigt "1" an Messbereich falsch Richtigen Messbereich wählen

Messleitungen fest in die An­schlussbuchsen setzen

Messspitzen fest mit der Mess­stelle verbinden

Auf Belegung der Messleitungen
achten

Lieferumfang

• Digitalmultimeter

• Messleitungen

• Anleitung

Symbolerklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die

!

unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

VORSICHT: Gefährliche Spannungen!

Schutzklasse II (Vollschutzisoliert)

Entsorgung

Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung ver­sehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammelstellen
z.B. Wertstoffhöfen abgegeben werden.

Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus
verpflichtet. Schadstoffhaltige Batterien/ Akkus sind mit nebenstehender Kennzeichnung versehen. Eine Entsorgung
über den Hausmüll ist verboten.
Verbrauchte Batterien/ Akkus können kostenlos bei den kommunalen Sammelstellen z.B. Wertstoffhöfen oder über­all dort abgegeben werden, wo Batterien/ Akkus verkauft werden!

Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.

©

Copyright 2013 by Pollin Electronic GmbH
