Polk Audio RM705, RM706, RM700 Series, RM706 COMPACT 7.1, RM707 User Manual [en, fr, de, pt, it +1]

RM700 Series

RM705: COMPACT 5.1 AUDIO SYSTEM
RM706: COMPACT 6.1 AUDIO SYSTEM
RM706: COMPACT 7.1 AUDIO SYSTEM

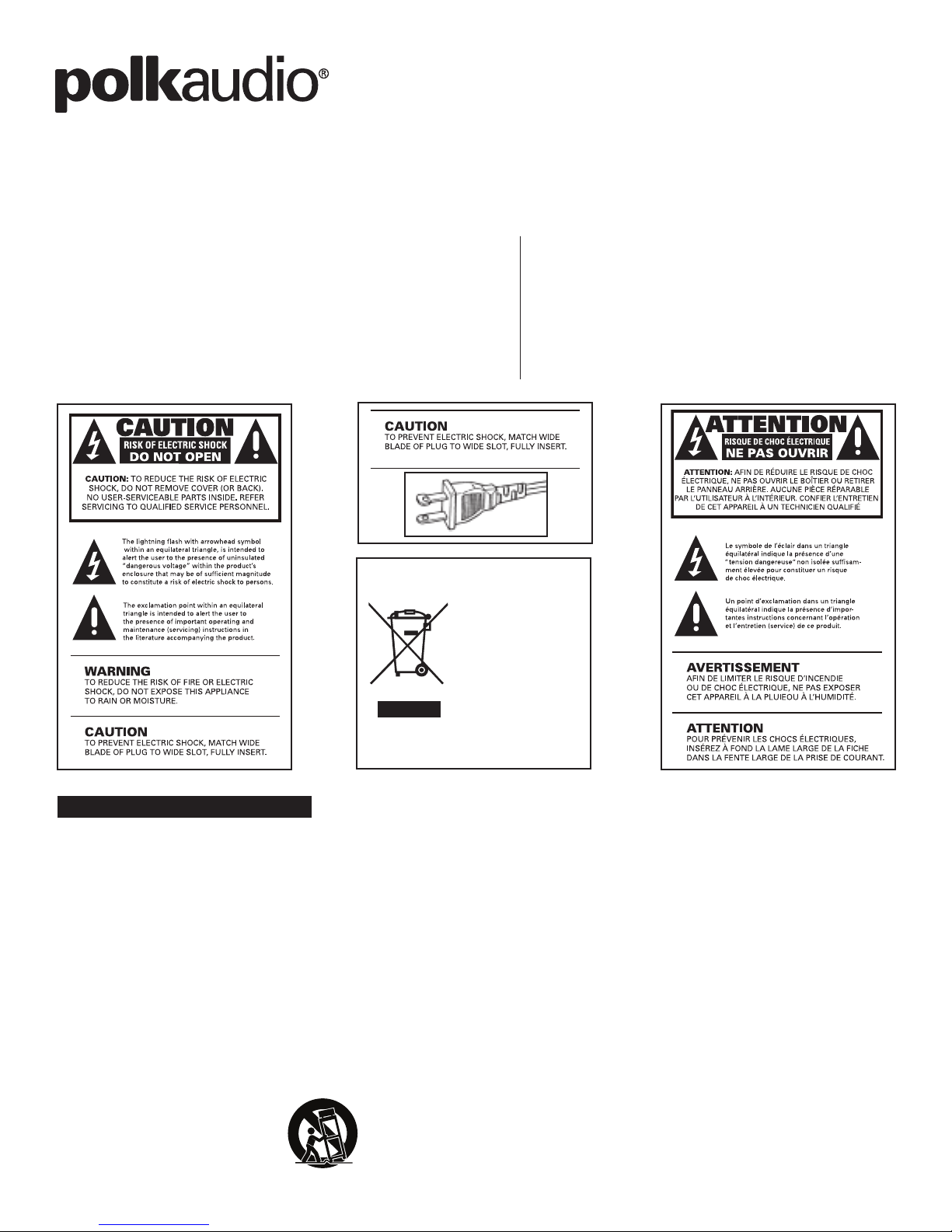

Product Disposal—

ertain international, national

C
and/or local laws and/or reg­ulations may apply regarding the

isposal of this product. For further

d
detailed information, please
contact the retailerwhere you
purchased this productor the Polk
Audio Importer/Distributor in your
country.A listing of Polk Audio
Importer/Distributorscan be
found on the Polk Audiowebsite
www.polkaudio.com
or by contacting Polk Audio
at: 5601 Metro Drive,
Baltimore, Maryland 21215,
USA—Phone: [phone].

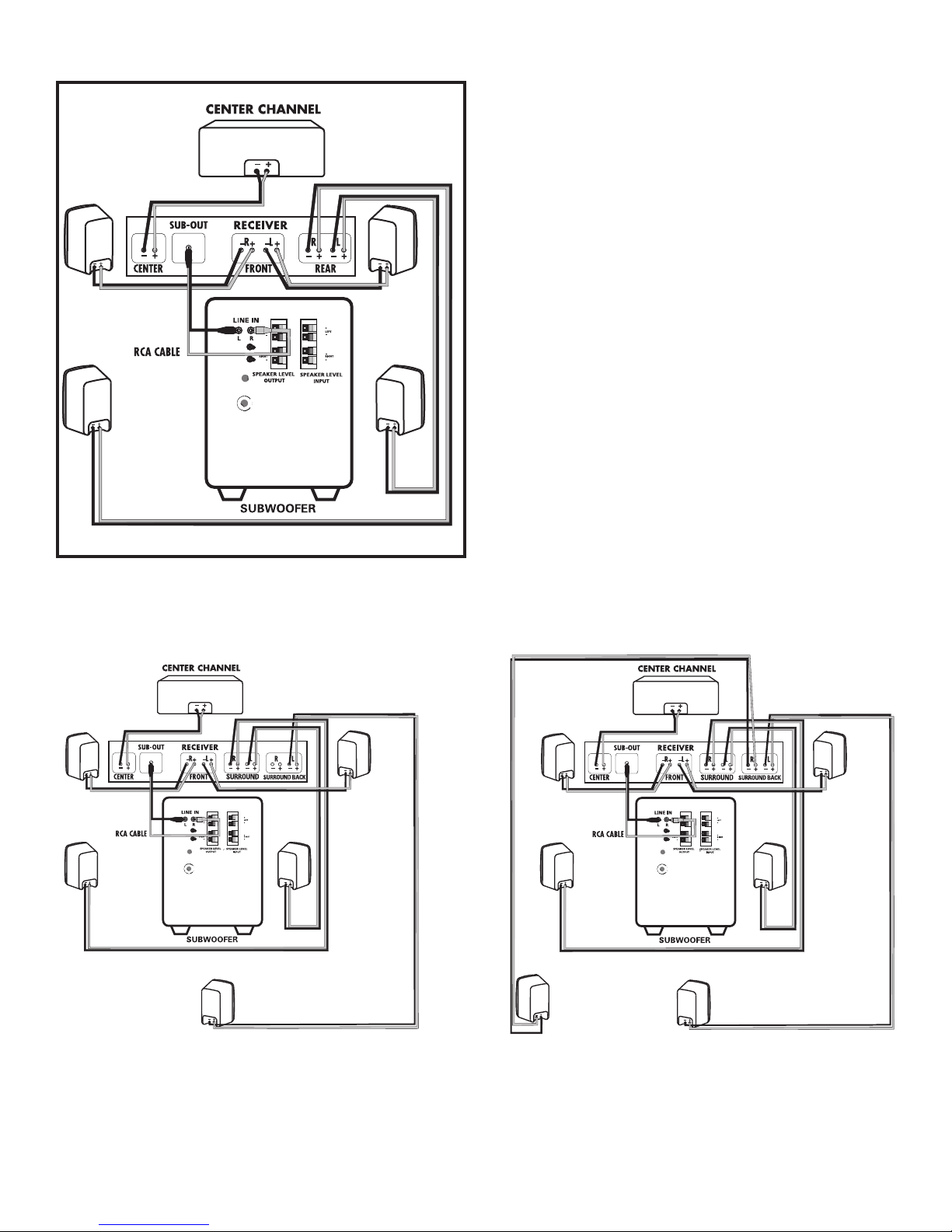

For more detailed hookup info, visit www.polkaudio.com.

Para obtener información más detallada sobre conexiones, visite www.polkaudio.com.

Per informazioni più dettagliate sulle configurazioni, visitare www.polkaudio.com.

Detailliertere Anschlussinformationen finden Sie bei www.polkaudio.com.

Para obter informações de instalação mais detalhadas, visite o site www.polkaudio.com.

Pour plus de détails sur le raccordement, visitez www.polkaudio.com.

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS
READ BEFORE OPERATING EQUIPMENT

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance with the
manufacturer’s instructions.

8. Do not install near any heat sourcessuch as radiators, heat registers, stoves,
or otherapparatus (includingamplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two
blades with one wider than the other. A grounding type plug has two blades and a third grounding
prong. The wide blade or the thirdprong are provided for your safety. If the providedplug does not
fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularly at plugs,
convenience receptacles, and the point where they exit from the apparatus.

11. Only use attachments/accessoriesspecified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or
table specified by the manufacturer,or sold with
the apparatus. When a cart is used,use caution
when moving the cart/apparatuscombination to
avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicingis required when the apparatus has
been damaged in any way, such as power-supplycord or plug is damaged,liquid has been spilled
or objectshave fallen into the apparatus, the apparatushas been exposed to rain or moisture,
does not operate normally, or has been dropped.

15. WARNING: To reduce the risk of fire or electric shock, this apparatus should not be exposed to rain
or moistureand objects filled with liquids, such as vases, should not be placedon this apparatus.

16. Tocompletely disconnect this equipment from the mains, disconnectthe power supply cord plug
from the receptacle.

17. The main plug of the power supply cord shall remain readily operable.

WARNING: Listen Carefully

Polk Audio loudspeakers and subwoofers are capable of playing at extremely high volume levels,
which could cause serious or permanent hearing damage. Polk Audio, Inc. accepts no liability for
hearing loss, bodily injury or property damage resulting from the misuse of its products.

Keep these guidelines in mind and always use your own good judgment when controlling volume:
You should limit prolonged exposure to volumes that exceed 85 decibels(dB).

For more about safe volume levels, go towww.polkaudio.com/education/article/SPL/, or referto the Occupational
Health and Safety Administration (OSHA) guidelines at www.osha.gov/dts/osta/otm/noise/standards_more.html.

FRANÇAIS

ONSIGNES DE SÉCURITÉ IMPORTANTES

C
À LIRE AVANT D’UTILISER L’ÉQUIPEMENT

. Lire les présentes instructions.

1

2. Conserver ces instructions.
. Respecter tous les avertissements.

3

4. Suivre toutes les instructions.

5. Ne pas utiliser cet appareil à proximitéde l’eau.
. Nettoyer avec un chiffon sec uniquement.

6

7. Ne pas obstruer les ouïes de ventilation.Installer conformément aux instructions du constructeur.
. Ne pas installer à proximité de sourcesde chaleur telles que les radiateurs, lesgrilles de chauffage,

8

les cuisinières et les autres appareils (notamment les amplificateurs) dégageantde la chaleur.

. Ne pas neutraliser le dispositif de sécurité que constituela fiche polarisée ou à broche de terre.

9

Une fiche polarisée a une lame plus large que l’autre. Une fiche à broche de terre est munie de

eux lames et d’une troisième broche pour la terre. La lame large et la troisième broche sont

d
prévues pour la sécuritéde l’utilisateur. Si la fiche fourniene rentre pas dans votreprise

e courant,demander à un électricien de remplacer cette prise d’un type ancien.

d

10. Protéger le cordon d’alimentation en s’assurant qu’il ne risque pas d’être piétiné ou écrasé,
n particulierprès des fiches, des blocs multiprises et de son point de sortiede l’appareil.

e

11. Utiliser uniquement les accessoires préconisés par le constructeur.

2. Utiliser exclusivement avec le chariot, le support,

1

le trépied, la console ou le bâti recommandé par

e fabricant ou vendu avec l’appareil. Lorsqu’un

l
chariot est utilisé, faire preuve de prudence pour

éplacer l’ensemble chariot/appareil afin d’éviter

d
un renversement pouvant causer des blessures.

3. Débrancher cet appareil en cas d’orage ou lorsqu’il reste inutilisé pendant une longuedurée.

1

4. Touttravail de dépannage doit être confié à un réparateur professionnel compétent.En cas de

1

dommages, il faut faire réparer l’appareil,par exemple si la fiche ou le cordond’alimentation

été endommagé, si un liquide a été renversé ou si un objet a pénétré à l’intérieur de l’appareil,

a
si l’appareila été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il
a subiune chute.

15. AVERTISSEMENT: Pour réduire les risques d’incendie et de choc électrique, ne pas exposer

cet appareil à la pluie ni à l’humidité, et ne pas poser dessus de récipientrempli de liquide,
tel qu’un vase.

16. Pour isoler complètement cet équipement de l’alimentation secteur, débrancher son cordon

d’alimentationde la prise de courant.

17. La ficheprincipale du cordon d’alimentationdoit demeurerfacile d’accès.

AVERTISSEMENT: Écoutez bien

Les haut-parleurs et subwoofers Polk Audio sont capables de générer des niveaux de pression sonore
extrêmement élevés pouvant causer des dommages auditifs graves ou permanents. Polk Audio Inc.
ne peut être tenue responsable de perte d’ouïe, de blessure corporelle ou de dommages matériaux
résultant de l’usage abusif de ses produits.

Tenez compte du conseil suivant et faites preuve de discernement lorsque vous contrôlez le volume:
Limitez l’exposition prolongée à des niveaux sonores excédant 85 décibels (dB).

Pour plus d'information sur les niveaux sécuritaires de pression sonore visitez: www.polkaudio.com/
education/article/SPL/, ou référez-vous aux normes de la OSHA (Occupational Health and SafetyAdministration)
à l’adresse web: www.osha.gov/dts/osta/otm/noise/standards_more.html.

ESPAÑOL

IMPORTANTES INSTRUCCIONES DE SEGURIDAD
LEER ANTES DE HACER FUNCIONAR EL EQUIPO

1. Lea estasinstrucciones.

2. Guarde estas instrucciones.

3. Respete todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Límpielo solamente con un paño seco.

7. No bloqueelas aberturas de ventilación. Instale el aparato de acuerdo
con las instrucciones del fabricante.

8. No lo instale cerca de fuentes de calor, tales como radiadores, rejillas de
piso, cocinas u otros aparatos (incluso amplificadores) que producen calor.

9. No anulela seguridad implícita en el enchufe polarizadoo con conexión a tierra.Los enchufes
polarizados tienen dos patas, una más ancha que la otra. Los enchufes con conexióna tierra
tienen dos patas igualesy una clavija de conexión a tierra. La pata ancha o la clavija de conexión
a tierrahan sido incorporadas al diseño por la seguridad del usuario. Si el enchufe no entra en el
tomacorrientes,consulte a un electricista para que cambieel tomacorrientesobsoleto.

10. Evite que el cordón de alimentación sea pisado o aplastado, en particular cerca del enchufe,
cerca del tomacorrientes y en el punto en que el cordón sale del aparato.

11. Use sólo los accesorios especificados por el fabricante.

12. Use el aparato solamentecon el carrito,
pedestal, trípode, soporte o mesa especificado
por el fabricante o vendido con el aparato.
Sea precavido cuando mueva el aparato
en un carrito para evitar las lesionesque
pueda producir un volcamiento.

13. Desenchufe el aparato durante tormentas eléctricas o cuandono lo use durante largos
eríodos de tiempo.

p

14. Encargue todo servicio del aparato al personal de servicio calificado. Se requiere servicio cuando
l aparatoha sido dañado de algunamanera, tal como cuando se ha dañado el enchufe o el cordón

e
de alimentación, han caído líquidos u objetos dentro del aparato o el aparato se ha dejado caer,

a dejadode funcionar normalmente o ha sido expuestoa la lluvia o a la humedad.

h

15. ADVERTENCIA. Para reducir el riesgo de incendio o de descarga eléctrica,este aparatono debe
er expuestoa la lluvia o a la humedad, y no se le deben colocar encima objetos llenos de líquido,

s
tales como floreros.

6. Para desconectar completamente este equipo del tomacorrientes de CA de la pared, desenchufe

1

del tomacorrientes el enchufe del cordón de alimentación.

7. Debe ser fácil manipular el enchufe del cordón de alimentación.

1

DVERTENCIA: Escuche cuidadosamente.

A

os altavoces y subwoofers de Polk Audio son capaces de reproducir sonido a volúmenes

L

xtremadamente altos, lo cual podría causar daño auditivo grave o permanente. Polk Audio, Inc.

e
no acepta ninguna responsabilidad por pérdida del oído, lesiones corporales o daños a la propiedad

roducidos por el uso inadecuado de sus productos.

p

Tengaen mente estas directrices y ponga siempre en práctica su sentido común al controlar el volumen:
limite la exposición prolongada a volúmenes de más de 85 decibles (dB). Usted es responsable de saber

as leyes locales sobre niveles de volumen aceptables en automóviles.

l

Para obtener más información sobre niveles de volumen, vaya a www.polkaudio.com/education/article/SPL/ o consulte
las directrices de la Administración de Seguridad y Salud Ocupacional (Occupational Health and Safety Administration,

SHA) en www.osha.gov/dts/osta/otm/noise/standards_more.html.

O

DEUTSCH

WICHTIGE SICHERHEITSHINWEISE
VOR BEDIENUNG DER GERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungendurch
. Behalten Sie diese Anweisungen.

2

3. Beachten Sie alle Warnhinweise.

4. Folgen Sie allen Anleitungen.

5. VerwendenSie diese Geräte nicht in der Nähe von Wasser.

6. Reinigen Sie sie nur mit einem trockenenTuch

7. Blockieren Sie keine Lüftungsöffnungen. InstallierenSie die Geräte entsprechend

den Herstelleranweisungen.

8. Installieren Sie sie nichtin der Nähe von Wärmequellenwie Heizkörpern,Warmlufteintritt-

söffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlichVerstärkern).

9. Sie dürfendie Sicherheitsfunktion polarisierteroder geerdeter Stecker nicht außer Kraft setzen.

Ein polarisierter Stecker hat zwei Klinken,wobei eine dicker ist als die andere. Ein geerdeter
Stecker hat zwei Klinkenund einen dritten Erdungsstift. Die dicke Klinke oder der dritte Stift
dienen Ihrer Sicher-heit.Wenn der mitgelieferte Steckernicht in Ihre Steckdose passt, sollten
Sie die Steckdose durch einen Elektriker ersetzen lassen. Ein polarisierterStecker hat zwei
Klinken, wobei eine dickerist als die andere.

10. VermeidenSie, dass das Netzkabel belastet oder geknickt wird, vor allem
bei Steckern, Zusatzsteckdosen,und beim Ausgang aus dem Gerät

11. VerwendenSie ausschließlichvom Herstellerempfohlene Zusatzgeräte/Zubehör.

12. VerwendenSie ausschließlichWagen, Stände,
Stative, Halterungen oder Tische, die von
Hersteller empfohlen oder mit dem Gerät
verkauft wurden. Bei Verwendung eines
Wagens sollten Sie vorsichtig sein, damit
Wagen und Gerät nichtumkippen und
Verletzungenverursachen.

13. Trennen Sie dieses Gerät bei Gewittern vom Netz, oder wennes längere Zeit nicht benutztwird.

14. Lassen Sie alle Wartungenvon geschultenKundendiensttechnikerndurchführen. Eine Wartung ist
nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel
oder -stecker, durch Verschüttenvon Flüssigkeiten,durch das Hineinfallen von Objekten, durch
Regen oder Feuchtigkeit, wenn es nicht richtig funktioniertoder wenn es fallengelassen wurde.

15. WARNUNG: Um die Gefahreines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor
Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen,sollten
nicht auf diesem Gerät platziert werden.

16. Um diesesGerät vollständigvom Netz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.

17. Der Hauptstecker des Netzkabels sollte stets in gutem Betriebszustand sein.

ACHTUNG: Vorsicht beim Zuhören!

Polk Audio-Lautsprecher und Subwoofer können extrem hohe Lautstärkepegel erzeugen, die schwere
oder permanente Hörschäden verursachen könnten. Polk Audio, Inc. ist für auf den Missbrauch seiner
Produkte zurückzuführende Hörschäden, Verletzungen oder Sachschäden nicht haftbar.

Denken Sie an diese Richtlinien und begrenzen Sie die Lautstärke auf ein vernünftiges Maß:
Sie sollten sich nicht zu lange Lautstärken über 85 Dezibel (dB) aussetzen.

Weitere Informationen über sichere Lautstärkepegel finden Sie unter www.polkaudio.com/education/article/SPL/ oder
in den Richtlinien der Occupational Health and SafetyAdministration (OSHA) unter
www.osha.gov/dts/osta/otm/noise/standards_more.html.

INFORMAZIONI IMPORTANTI PER LA SICUREZZA
LEGGERE PRIMA DI UTILIZZARE L'EQUIPAGGIAMENTO

. Leggere queste istruzioni.

1

. Conservare queste istruzioni.

2

3. Prestare attenzione alle avvertenze.
. Seguire tutte le istruzioni

4

5. Non utilizzarequesto apparato vicino all’acqua.
. Pulire solo con un panno asciutto.

6

. Non bloccarealcuna aperturaper la ventilazione. Installaresecondo le istruzioni

7

ornite dal fabbricante.

f

. Non installarevicino a fonti di calore come ad esempio radiatori, camini, stufe o altre

8

apparecchiatureche generino calore, inclusi gli amplificatori.

. Non disabilitarela polarizzazione di spinedi alimentazionecon presa di massa. Una spina

9

senza massa ha due terminali. Una spina con massa ha tre terminali.Il terminaledi massa

presente per migliorare la sicurezza. Se la spina non può essere inserita nella presa,

è

ontattare un elettricista per sostituire la presa.

c

10. Evitare che il cavo dell’alimentazione venga calpestato o stretto, soprattuttoin prossimità
ella spina o dell’involucro,o dove il cavo esce dall’apparato.

d

1. Utilizzare solo gli accessoriforniti dal fabbricante.

1

12. Utilizzare solo con il carrello, cavalletto,podio,
taffa o tavolo specificatodal fabbricante

s
o vendutocon l’apparato.Se viene usato
un carrello,fare attenzioneper evitare

anni dovuti al ribaltamentodel carrello

d
stesso o dell’apparato.

3. Scollegare l’apparato durante i temporali o se non utilizzato per lunghi periodi di tempo.

1

14. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenere

assistenza se l’apparato è danneggiato in alcun modo, per esempio se si hanno danni alla spina

al cavodi alimentazione,se è stato versato del liquido, se l’apparato è statoesposto a pioggia

o
o umidità,se non funziona normalmente o se è caduto.

5. AVVERTENZA:per evitare i rischi di incendio e di scossa elettrica,non esporrel’apparato alla

1

pioggia o all’umidità e non posizionare sull'unità alcun contenitore contenenteun liquido, come

d esempioun vaso.

a

16. Per scollegare completamente questa attrezzaturadalla presa di alimentazione c.a., scollegare

il cavodi alimentazionedall’involucro.

17. La spinadel cavo di alimentazione deve essere semprefacilmente accessibile.

ATTENZIONE: usare cautela durante l’ascolto.

Gli altoparlanti e subwoofer Polk Audio sono in grado di funzionare a volumi estremamente alti, che
potrebbero causare lesioni gravi o anche permanenti all’udito. Polk Audio, Inc. non si assume alcuna
responsabilità in caso di perdita dell’udito, lesioni personali o danni alle cose risultanti dall’uso
improprio dei suoi prodotti.

Tenerepresenti queste istruzioni e farsi guidare dal buon senso quando si regola il volume, limitando
l’esposizione prolungata a volumi superiori a 85 decibel (dB). L’utente è responsabile dell’osservanza
delle norme di legge che regolano il volume degli apparecchi installati su veicoli.

Per ulteriori informazioni sui livelli di sicurezza per l’ascolto, andare al sito www.polkaudio.com/education/article/SPL/o
consultare le direttive OSHA (ente americano per la salute e la sicurezza sul lavoro) sul sito
www.osha.gov/dts/osta/otm/noise/standards_more.html.

PORTUGEUSEITALIANO

NSTRUÇÕES DE SEGURANÇA IMPORTANTES

I
LER ANTES DE USAR O EQUIPAMENTO

. Leia estasinstruções.

1

. Guarde estas instruções.

2

3. Preste atenção a todos os avisos.
. Siga todasas instruções.

4

5. Não useeste aparelho perto de água.
. Limpe apenas com um pano seco.

6

7. Não bloqueieas aberturasde ventilação. Instale de acordo com as instruções do fabricante.
. Não instalepróximo de quaisquer fontes de calor,tais como radiadores, saídas de ar quente,

8

fogões ou outros aparelhos(incluindo amplificadores) que produzam calor.

. Não anulea função de segurança do plugue polarizado ou aterrado. Umplugue polarizadotem

9

dois pinos chatos, sendoum deles mais largo que o outro. Um plugue aterrado tem dois pinos

hatos e um terceiro pino redondo deaterramento. O pino chato mais largo ou o terceiro pino

c
redondo existem para sua segurança. Se o plugue fornecido não se encaixar na tomada,

onsulte um eletricista para trocar a tomada obsoleta.

c

10. Proteja o cabo de alimentação para que não seja pisoteado nem prensado, sobretudo no plugue,
m tomadasposicionadas no piso e no ponto onde sai do aparelho.

e

11. Utilize apenas os acessóriosespecificados
elo fabricante.

p

12. Use apenas com o carrinho, tripé, suporte ou

esa especificado pelo fabricante ou vendido

m
com o aparelho. Ao usar um carrinho,tenha

uidado aomovê-lo com o aparelho para

c
evitar ferimentos causados por tropeções.

13. Desligue o aparelho da tomada durante tempestades elétricasou quando ficar fora de uso
or longosperíodos de tempo.

p

14. Todaa manutençãodeve ser realizada por pessoal de manutençãoqualificado. É necessário
restar assistência técnica ao aparelho quando tiver sofridodanos de qualquer tipo, tais como

p
danos ao cabo de alimentação ou ao plugue, derramamentode líquido ou queda de objetos sobre
o aparelho,exposição do aparelho à chuva ou umidade,mal funcionamentoou queda do aparelho.

5. AVISO:Para reduzir o risco de incêndio ou choque elétrico, este aparelho não deveser exposto

1

à chuvaou à umidade.Objetos quecontenham líquidos,como vasos, não devem ser colocados
sobre este aparelho.

16. Para desconectar completamente este equipamento da tomada de CA de parede, desconecte

o pluguedo cabo de alimentação da tomada.

17. O plugueprincipal do cabo de alimentaçãodeve ser mantido em boas condições de uso.

ATENÇÃO: Ouça com cuidado

As caixas acústicas e subwoofers da Polk Audio conseguem reproduzir sons com volumes
extremamente altos, o que pode causar danos graves ou permanentes na audição. A Polk Audio, Inc.
não se responsabiliza por perda de audição, lesões corporais ou danos materiais que resultem do uso
incorreto de seus produtos.

Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o volume: Limite a exposição
prolongada a volumes superiores a 85 decibéis (dB). O usuário é responsável por conhecer as leis
locais que governam os níveis de volume permissíveis em veículos.

Para obter mais informações sobre os níveis de volume considerados seguros, visite o site
www.polkaudio.com/education/article/SPL/, ou consulte as diretrizes da Administração de Segurança e Saúde
Ocupacional dos EUA (OSHA - Occupational Health and Safety Administration) no site
www.osha.gov/dts/osta/otm/noise/standards_more.html.

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 3

ENGLISH

RM SYSTEM CONTENTS

RM705

5.1 Home Theater System Includes: 4 RM7 Satellite Speakers, 1 RM7 Center Channel

Speaker, 1 RM7 Subwoofer, 5 Wall Mounting Brackets, 1 Center Channel Cradle

RM706

6.1 Home Theater System Includes: 5 RM7 Satellite Speakers, 1 RM7 Center Channel

Speaker, 1 RM705 Subwoofer, 6 Wall Mounting Brackets, 1 Center Channel Cradle

RM707

7.1 Home Theater System Includes: 6 RM7 Satellite Speakers, 1 RM7 Center Channel

Speaker, 1 RM7 Subwoofer, 7 Wall Mounting Brackets, 1 Center Channel Cradle

PORTUGEUSE

CONTEÚDO DO SISTEMA RM

RM705
O Sistema de Cinema Em Casa 5.1 Inclui: 4 Caixas Acústicas Satélite RM7,

1 Caixa Acústica de Canal Central RM7, 1 Subwoofer RM7, 5 Suportes Para
Instalação Em Parede, 1 Base Para o Canal Central

RM706
O Sistema de Cinema Em Casa 6.1 Inclui: 5 Caixas Acústicas Satélite RM7,

1 Caixa Acústica de Canal Central RM7, 1 Subwoofer RM705, 6 Suportes Para
Instalação Em Parede, 1 Base Para o Canal Central

RM707
O Sistema de Cinema Em Casa 7.1 Inclui: 6 Caixas Acústicas Satélite RM7,

1 Caixa Acústica de Canal Central RM7, 1 Subwoofer RM7, 7 Suportes Para
Instalação Em Parede, 1 Base Para o Canal Central

ITALIANO

COMPONENTI DELL’IMPIANTO RM

RM705

5.1 L’impianto Home Theater Include: 4 Satelliti RM7, 1 Diffusore Per

Canale Centrale RM7, 1 Subwoofer RM7, 5 Staffe Di Fissaggio A Parete,
1 Base Per Il Diffusore Per Canale Centrale

RM706

6.1 L’impianto Home Theater Include: 5 Satelliti RM7, 1 Diffusore Per

Canale Centrale RM7, 1 Subwoofer RM705, 6 Staffe Di Fissaggio a Parete,
1 Base Per Il Diffusore Per Canale Centrale

RM707

7.1 L’impianto Home Theater Include: 6 Satelliti RM7, 1 Diffusore Per

Canale Centrale RM7, 1 Subwoofer RM7, 7 Staffe Di Fissaggio a Parete,
1 Base Per Il Diffusore Per Canale Centrale

DEUTSCH

INHALT DES RM-SYSTEMS

RM705
Das 5.1-Heimkinosystem umfasst: 4 RM7 Satellitenlautsprecher, 1 RM7

Center-Kanal-Lautsprecher, 1 RM7 Subwoofer, 5 Wandbefestigungshalterungen,
1 Center-Kanal-Halterung

RM706
Das 6.1-Heimkinosystem umfasst: 5 RM7 Satellitenlautsprecher, 1 RM7

Center-Kanal-Lautsprecher, 1 RM705 Subwoofer, 6 Wandbefestigungshalterungen,
1 Center-Kanal-Halterung

RM707
Das 7.1-Heimkinosystem umfasst: 6 RM7 Satellitenlautsprecher, 1 RM7

Center-Kanal-Lautsprecher, 1 RM7 Subwoofer, 7 Wandbefestigungshalterungen,
1 Center-Kanal-Halterung

ESPAÑOL

CONTENIDO DE SISTEMAS RM

RM705
El Sistema de Cine En Casa 5.1 Contiene: 4 Altavoces Satélite RM7,

1 Altavoz de Canal Central RM7, 1 Subwoofer RM7, 5 Soportes de Montaje
en la Pared, 1 Base de Altavoz de Canal Central

RM706
El Sistema de Cine En Casa 6.1 Contiene: 5 Altavoces Satélite RM7,

1 Altavoz de Canal Central RM7, 1 Subwoofer RM705, 6 Soportes de Montaje
en la Pared, 1 Base de Altavoz de Canal Central

RM707
El Sistema de Cine En Casa 7.1 Contiene: 6 Altavoces Satélite RM7,

1 Altavoz de Canal Central RM7, 1 Subwoofer RM7, 7 Soportes de Montaje
en la Pared, 1 Base de Altavoz de Canal Central

FRANÇAIS

RM SYSTEM CONTENTS

RM705
Ce Système de Cinéma Maison 5.1 Comprend: 4 Enceintes Satellites RM7,

1 Enceinte de Canal Central RM7, 1 Subwoofer RM7 5 Supports Muraux,
1 Berceau Pour Enceinte de Canal Central

RM706
Ce Système de Cinéma Maison 6.1 Comprend: 5 Enceintes Satellites RM7,

1 Enceinte de Canal Central RM7, 1 Subwoofer RM705, 6 Supports Muraux,
1 Berceau Pour Enceinte de Canal Central

RM707
Ce Système de Cinéma Maison 7.1 Comprend: 6 Enceintes Satellites RM7,

1 Enceinte de Canal Central RM7,1 Subwoofer RM7, 7 Supports Muraux,
1 Berceau Pour Enceinte de Canal Central

FIGURE 1

4 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

Place subwoofer upright on feet. Do not place amplifier side down.

Colocar o subwoofer em pé sobre sua base.
Não colocar o lado do amplificador para baixo.

Posizionare il subwoofer in verticale sui piedini.
Non posizionare con l’amplificatore rivolto verso il basso.

Platzieren Sie den Subwoofer aufrecht auf seinen Füßen.
Nicht mit der Verstärkerseite nach unten aufstellen.

Coloque el subwoofer verticalmente sobre las patas
No coloque el amplificador con el lado hacia abajo.

Placer le caisson de graves debout sur ses pieds.
Ne pas mettre le côté amplificateur au-dessous.

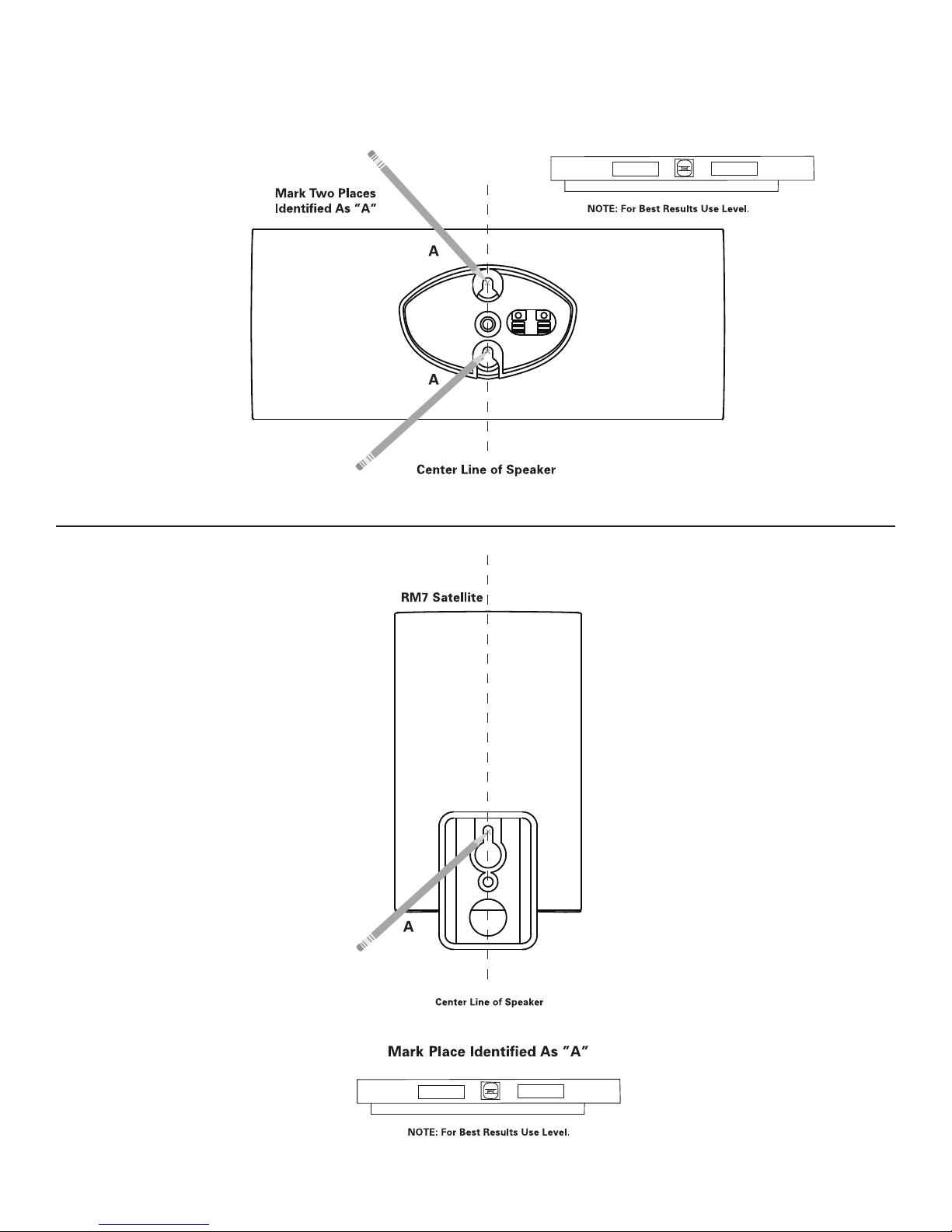

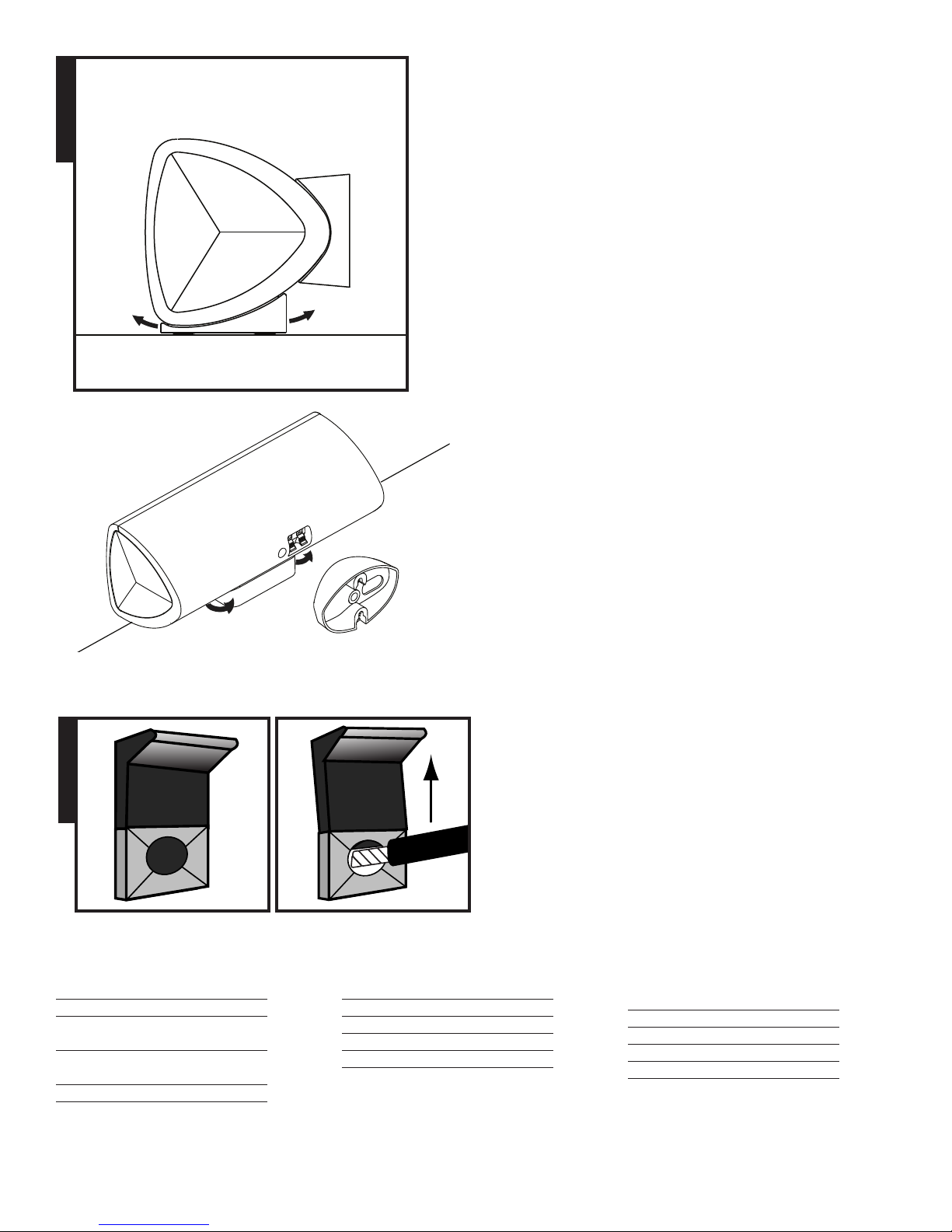

TEMPLATE FOR WALL MOUNTING/MODELO PARA INSTALAÇÃO EM PAREDE/DIMA PER IL FISSAGGIO A PARETE/
SCHABLONE FÜR DIE WANDBEFESTIGUNG/PLANILLA DE MONTAJE EN LA PARED/GABARIT POUR INSTALLATION MURALE

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 5

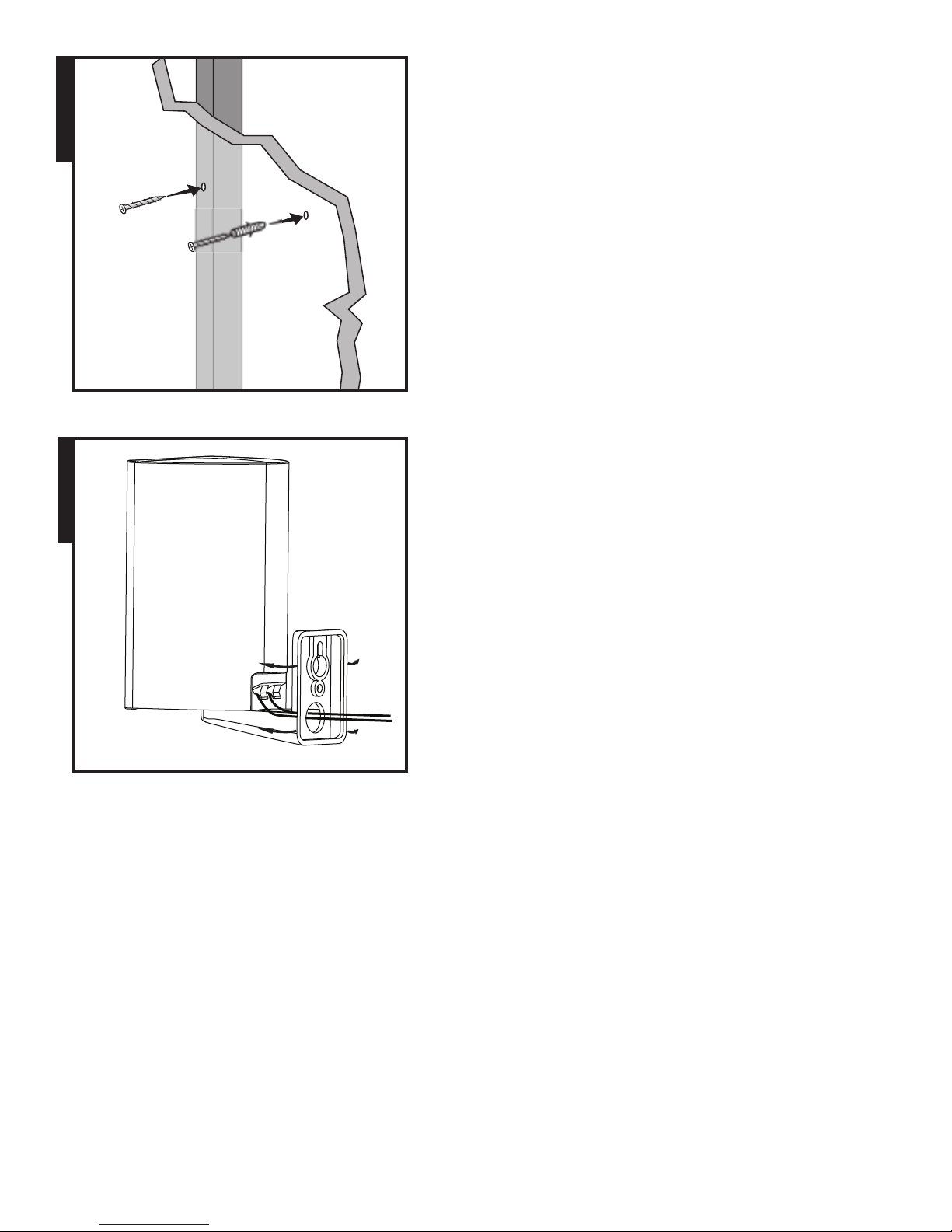

Mounting In Hollow Drywall

Use wall anchor with appropriate screw (a or b).

Montagem Em Parede De Gesso Acartonado Oco

Use a bucha de parede com o parafuso apropriado (a ou b).

FIGURE 2

Montaggio In Un Muro Cavo

Utilizzare un ancoraggio da muro con una vite apposita (a oppure b).

Befestigung In Gipskartonwänden

Verwenden Sie Dübel mit passender Schraube (a oder b).

Montaje En Pared Hueca De Panel De Yeso

Utilice un ancla de pared con un tornillo apropiado (a o b).

Installation Sur Placoplâtre Creux

Utilisez des chevilles d’ancrage et les vis appropriées (a ou b).

Optional Satellite OmniMount 10.0 Wall Bracket Available: An optional
OmniMount Wall Bracket, which articulates so you can aim your satellite speakers
more precisely, is available through your local Polk Audio Dealer or the Polk Audio
website: www.polkaudio.com.

FIGURE 3

Employ Keyhole Slot for simple wall mounting.
(Threaded Insert for use with articulating brackets, sold separately.)

All threaded inserts are 1/4"-20.

Utilize o orifício de encaixe para montagem simplificada em parede.
(Acessório com rosca para uso com suportes articulados, vendidos separadamente.)

Todos os acessórios com rosca são 1/4"-20.

Utilizzare la fessura per montare facilmente al muro.
(Il tassello filettato è da usare con le staffe articolate, vendute separatamente.)

Tutti i tasselli filettati hanno dimensioni 1/4"-20.

Suporte Opcional Para Instalação de Caixa Acústica Satélite Em Parede
OmniMount 10.0 Disponível: Um suporte opcional para instalação em parede

OmniMount articulado, que permite direcionar com mais precisão as caixas acústicas
satélite, está disponível por intermédio do revendedor da Polk Audio ou no site da
Polk Audio: www.polkaudio.com.

Staffa Da Parete OmniMount 10.0 Opzionale Per Satellite: A richiesta è
disponibile presso il rivenditore locale Polk Audio o sul sito web Polk Audio,
www.polkaudio.com, una staffa da parete OmniMount articolata, che consente
di orientare i satelliti con maggiore precisione.

Optionale Satelliten-Wandbefestigung OmniMount 10.0 Verfügbar: Eine
optionale, bewegliche OmniMount-Wandbefestigung, die eine präzisere Ausrichtung
Ihrer Satelliten-lautsprecher ermöglicht, ist über Ihren örtlichen Polk Audio-Fachhändler
oder die Polk Audio-Website erhältlich: www.polkaudio.com.

Soportes Opcionales de Pared OmniMount 10.0 Para Satélite: Se pueden obtener
soportes de pared OmniMount opcionales, articulados para orientar los altavoces satélite
con mayor precisión, en el distribuidor local o en el sitio Web de Polk www.polkaudio.com.

Le Support Mural OmniMount 10.0 Optionnel Pour Enceinte Satellite: vous
permet d’orienter vos enceintes plus précisément grâce à son système d’articulation.
Ce support est disponible chez votre revendeur Polk Audio ou au site web de
Polk Audio: www.polkaudio.com.

Befestigungsloch für einfache Wandmontage verwenden.
(Schraubeinsatz zur Verwendung mit Gelenkhalterungen wird separat verkauft.)

Alle Gewinde sind ¼ Zoll-20.

Utilice la ranura en forma de ojo de cerradura para hacer un montaje simple
en la pared. (El inserto roscado para soportes articulados se vende por separado.)

Todos los insertos roscados son de 1/4 plg.-20.

Utilisez les fentes en trou de serrure pour l’installation murale. (Des douilles
taraudées pour utilisation avec supports articulés sont vendues séparément.)

Toutes les douilles taraudées sont 1/4"-20.

6 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

Center Channel Mounting Options

a. Use Keyhole Bracket for wall mounting with Hidden Wire Guide.
b. Use Center Channel Cradle to balance aimed speaker above or

below monitor and the cradle will rock.

FIGURE 4

Opções De Montagem Do Canal Central

a. Use o suporte com orifico de encaixe come parafusos para montagem

em parede dire cionada, com acessorio para ocultar os cabos.

b. Use a base do canal central para equilibrar a caixa acústica

direcionada acima ou abaixo do monitor a base balancara.

all

W

ount

M

not

(

imable)

a

Opzioni Montaggio Canale Centrale

a. Utilizzare la staffa avitable a fessura per montare al muro con la guida cavi nascosti.
b. Utilizzare la base per canale centrale per bilanciare l’altroparlante orientato

al di sopra o al di sotto del monitor la base oscillerà.

Befestigungsoptionen Für Den Center-Kanal

a. Verwenden Sie bei der ausrishtbaren Wandmontage die

anschraubbare Befestigung mit verdeckter Kabelfürhrung.

Cradle

b. Verwenden Sie die Center Kanel Halterrung, um den ausgericheten

Lautspecher über oder unter dem Monitor zu halten.

Opciones De Montaje De Altavoz De Canal Central

a. Utilice el soporte apernado con ranura en forma de ojo de cerradura para montar

el altavoz en la pared con guía de cable oculta y de manera que se pueda orientar.

b. Utilice la horquilla de canal central para orientar el altavoz encima o debajo del monitor.

Options D’installation De L’enciente Centrale

a. Pour installation murale, utilisez le support avec fentes en

trou de serrure et cacher les fils à l’aide du guide de fil.

b. Utilisez le système de pivot Center Channel Balance Cradle

pour orienter l’enceinte selon vos perférénces.

Using Spring Clips

Lift clip, insert bare wire, close clip.
Be sure to observe consistent polarity (red = positive, black = negative).

FIGURE 5

WIRE RECOMMENDATIONS

Runs Gauge
Lengths up to 25' 18 or 16
Lengths greater than 25' 16 or 14
but less than 50'
Lengths greater than 50' 14 or 12
but less than 75'
Lengths greater than 75' 12

Uso de lengüetas de resorte

Levante la lengüeta, inserte el cable sin aislamiento, baje la lengüeta.
Mantenga la uniformidad de la polaridad (rojo = positivo, negro = negativo).

Uso di collegamenti a molla

Sollevare la molla, inserire il cavo denudato, chiudere la molla.
Verificare che la polarità utilizzata sia corretta (rosso = positivo, nero = negativo).

Mit Federklemmen

Klemme anheben, blanken Draht einführen, Klemme schließen.
Achten Sie auf die korrekte Polarität (rot = positiv, schwarz = negativ).

Como usar os conectores com molas

Levante o conector, insira o fio exposto e feche-o.
Certifique-se de que a correlação da polaridade esteja
correta (vermelho = positivo, preto = negativo).

À l’aide d’agrafes élastiques

Soulever l’agrafe, insérer le fil dénudé et refermer l’agrafe.
Assurez-vous de respecter la polarité (rouge = positif, noir = négatif).

RECOMENDACIONES DE CABLE

Trayectos Calibre
De hasta 25 pies 18 ó 16
Entre 25 y 50 pies 16 ó 14
Entre 50 y 75 pies 14 ó 12
Más de 75 pies 12

CAVI CONSIGLIATI

Distanza Spessore

(AWP)
Fino a 7,5 m 18 o 16
Più di 7,5 m ma meno di 15 m 16 o 14
Più di 15 m ma meno di 22,5 m 14 o 12
Più di 22,5 m 12

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 7

EMPFOHLENE DRAHTSTÄRKEN

Länge Gauge-Wert
Längen bis zu 7,5 m 18 oder 16
Längen zwischen 7,5 und 15 m 16 oder 14
Längen zwischen 15 und 23 m 14 oder 12
Längen über 23 m 12

RECOMENDAÇÕES DE CABEAMENTO

Comprimentos Bitola
Até 7,6 m 18 ou 16
Entre 7,6 m e 15,2 m 16 ou 14
Entre 15,2 m e 22,9 m 14 ou 12
Mais de 22,9 m 12

TYPE DE CÂBLE: RECOMMANDATIONS

Longueur Calibre
Jusqu’à 8 m 18 ou 16

Plus de 8 m 16 ou 14
mais moins de 15 m
Plus de 15 m 14 ou 12
mais moins de 22 m

Plus de 22 m 12

CONNECTINGTHESUBWOOFER TO THESYSTEM—
HOOKUP OPTIONS

Important Note: Use onlyone of these options. Never combine hookup options.

OPÇÕES DE CONEXÃO DO SUBWOOFER—
AO SISTEMA

Observação Importante: Use apenas uma destas opções.

Nuncacombine várias opções de conexão.

OPZIONI DI COLLEGAMENTO DEL SUBWOOFER—
ALL’IMPIANTO

Nota Bene: Usareuna sola di queste opzioni. Non combinare

mai opzioni diverse di collegamento.

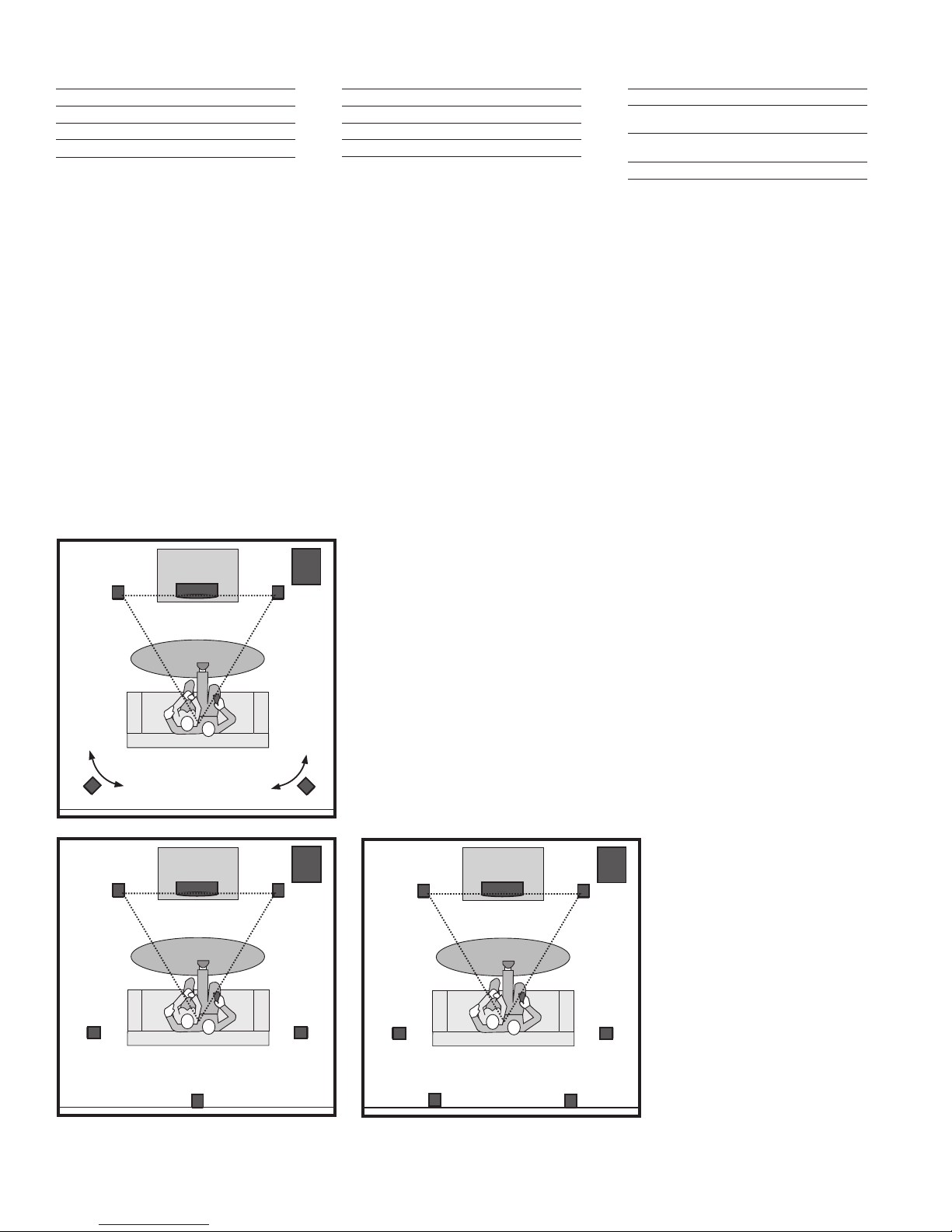

SUGGESTED SPEAKER PLACEMENT

5.1

LEFT

CHANNEL

CENTER

CHANNEL

Y

X=Y=Z

X

SUB

CHANNEL

Z

RIGHT

Suggested speaker placement with options for rear speaker placement.
Subwoofer driver should be placed more than six inches from wall.

Ubicación de altavoces sugerida con opciones para la ubicación de los altavoces
posteriores. El lado del altavoz debe estar a más de 6 pulgadas de la pared.

Posizionamento consigliato dell'altoparlante con opzioni per il posizionamento dell’
altoparlante posteriore. Il lato del driver deve essere a più di 15 cm dalla parete.

Vorgeschlagene Lautsprecherplatzierung mit Optionen für die Platzierung der hinteren
Lautsprecher. Die Treiberseite muss mehr als 15 cm Abstand von der Wand haben.

ANSCHLUSS DES SUBWOOFERS AN DASSYSTEM—
ANSCHLUSSOPTIONEN

Wichtiger Hinweis: Verwenden Sie nur eine dieserOptionen.

Kombinieren Sie nie die Anschlussoptionen.

CABLEADO DEL SUBWOOFER AL SISTEMA—
OPCIONES DE CABLEADO

Nota Importante: Utilice solamente una de las opciones. No combine opciones de cableado.

RACCORD DU SUBWOOFER À LA CHAÎNE—
OPTIONS DE RACCORD

Note Importante: Utilisez seulement unede ces options.

Ne combinez jamais ces options de raccord.

Posição sugerida das caixas acústicas com opções para posicionamento das caixas
acústicas traseiras. A caixa acústica deve estar a mais de 15 cm de distância da parede.

Suggestions pour l’installation des enceintes avant et arrière.
Le côté haut-parleur doit être à au moins quinze centimètres du mur.

LEFT SURROUND

6.1 7.1

LEFT

CHANNEL

LEFT

SURROUND

CENTER

CHANNEL

Y

X=Y=Z

X

RIGHT SURROUND

SUB

RIGHT

CHANNEL

Z

SURROUND

SURROUND BACK

RIGHT

SURROUND

LEFT

CHANNEL

X

LEFT

LEFT SURROUND BACK

CENTER

CHANNEL

Y

X=Y=Z

RIGHT SURROUND BACK

SUB

RIGHT

CHANNEL

Z

SURROUND

RIGHT

Additional satellites are available through
your Authorized Polk Audio dealer
or at www.polkaudio.com.

Caixas acústicas satélite adicionais estão
disponíveis por intermédio do revendedor
autorizado Polk Audio ou no site www.polkau­dio.com.

Sono disponibili satelliti aggiuntivi presso
i rivenditori autorizzati Polk Audio
o sul sito www.polkaudio.com.

Weitere Satellitenlautsprecher sind über Ihren
autorisierten Polk Audio-Fachhändler
oder www.polkaudio.com erhältlich.

Se pueden obtener altavoces satélite
adicionales en el distribuidor autorizado de
Polk Audio o en www.polkaudio.com.

Des enceintes satellites supplémentaires
sont disponibles chez votre revendeur
Polk Audio ou à www.polkaudio.com.

8 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

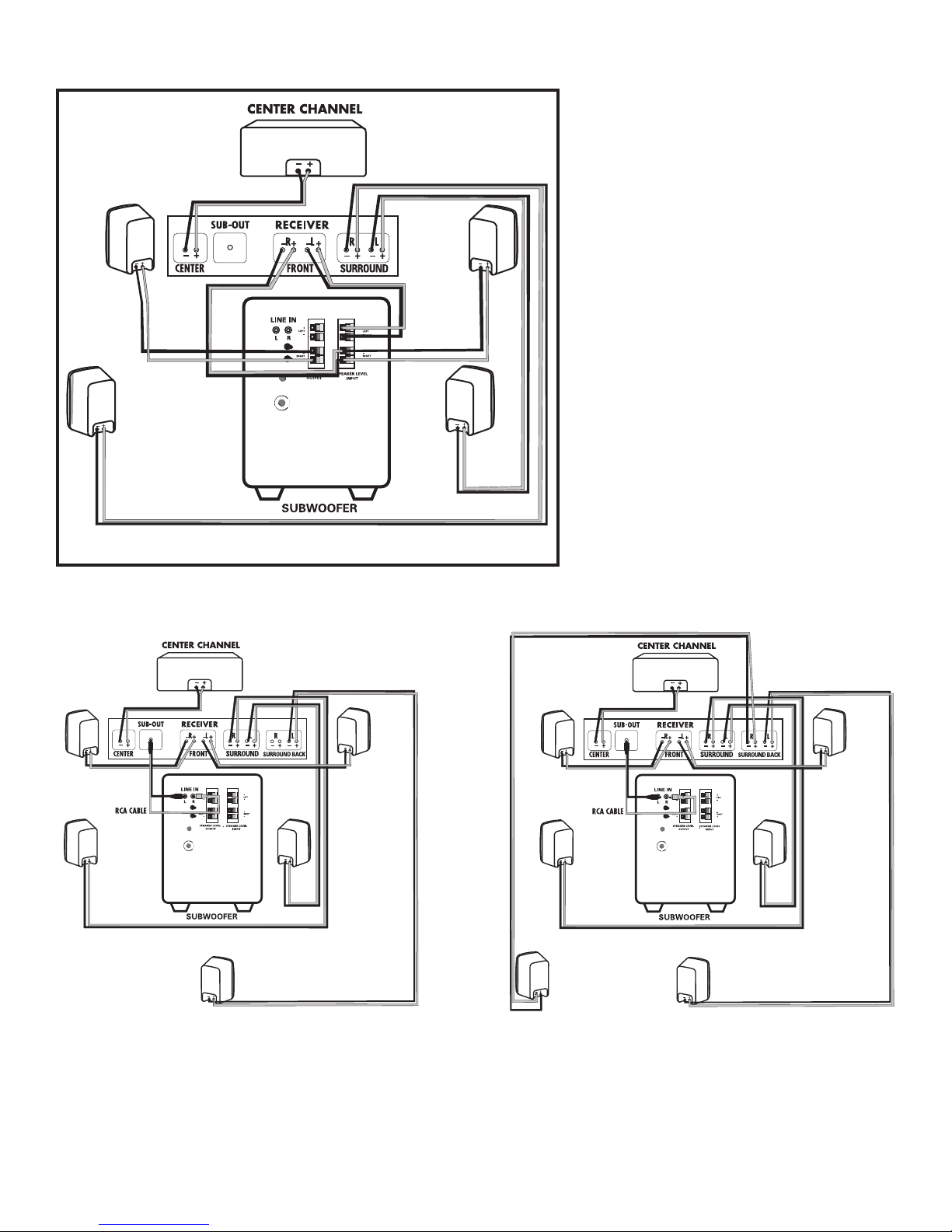

5.1 SYSTEM OPTION 1 HOOKUPS

Hookup Option 1

Notes: Diagram shows wiring only, not speaker position. Shows

splitter connection for subwoofer. Splitter is an optional accessory.
If not using splitter, connect single cable to L or R LINE IN only.

Opção de conexão 1
Notas: O diagrama mostra apenas a fiação e não ilustra a posição das

caixas acústicas. Mostra a conexão do divisor do subwoofer. O divisor
é um acessório opcional. Se não usar um divisor, conecte só um cabo
à entrada LINE IN L (esquerda) ou R (direita).

Opzione collegamento 1
Nota: Lo schema mostra solo il cablaggio, non l’ubicazione dei diffusori,

nonché la connessione dello splitter per il subwoofer. Lo splitter è un
accessorio opzionale; se non lo si usa, collegare il cavo singolo solo
all’ingresso di linea (LINE IN) sinistro (L) o destro (R).

See notes on right.

Anschlussoption 1
Hinweise: Das Diagramm zeigt nur die Verkabelung, nicht die Lautsprecher-

position. Zeigt die Splitter-Verbindung für den Subwoofer. Der Splitter ist ein
optionales Zubehörteil. Wenn Sie keinen Splitter verwenden, verbinden
Sie nur ein einzelnes Kabel mit dem Anschluss L oder R LINE IN.

Opción de cableado 1
Notas: En el diagrama se muestra sólo el cableado, no la ubicación de los altavoces.

También se muestra la conexión con divisor de señal para el subwoofer. El divisor de
señal es un accesorio opcional. Si no va a usar el divisor de señal, conecte un solo
cable a la entrada de línea izquierda (L LINE IN) o derecha (R LINE IN).

Option de branchement 1
Notes: Le diagramme indique le câblage seulement, non la position des enceintes.

Il illustre également le diviseur pour connexion au subwoofer—ce diviseur est un
accessoire optionnel. Si vous n’utilisez pas de diviseur, connectez un seul câble à
l’entrée gauche ou à l’entrée droite (L/R LINE IN) du subwoofer.

6.1 SYSTEM - OPTION 1 7.1 SYSTEM - OPTION 1

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 9

ENGLISH

OPTION #1—

Receivers that include a “Sub Out” feature—the most common hookup method
with Dolby®Digital receivers.

DEUTSCH

OPTION #1—

Receiver mit Subwoofer-Ausgang („Sub Out“)—die häufigste Anschlussmethode
für Dolby Digital-Receiver.

Note: Use either the L or R Line input (another hookup option is to use a Y-split
cable and connect both L and R Line inputs). After you make this Sub Out connection,
turn the "Low Pass" filter fully clockwise.

• Connect all speakers directly to the receiver. When using method #1, adjust
your receiver’s speaker configurations as follows: Set Front, Center and

Surround speakers to “small.”

• Receiver Settings:

• Front, Center, and Surrounds = “SMALL”

• Subwoofer = “ON,” or “YES,” or “PRESENT”

• Set the crossover frequency on the receiver to 120Hz.

Consult your receiver’s owner’s manual for speaker configuration.

PORTUGEUSE

OPÇÃO #1—

Receivers que oferecem um recurso de “Sub Out” (Saída sub)—o método de conexão
mais comum com receivers Dolby Digital.

Nota: Em seu lugar, use a entrada de linha esquerda (L) ou direita (R) [outra opção
de conexão é usar um cabo em Y e conectar as duas entradas de linha, esquerda
(L) e direita (R)]. Depois de fazer esta conexão de saída de subwoofer, gire o filtro
“passa-baixa” totalmente no sentido horário.

• Conecte todas as caixas acústicas diretamente ao receiver. Quando usar o método
1, ajuste as configurações das caixas acústicas conectadas ao receiver da seguinte
maneira: ajuste as caixas acústicas frontal, central e surround para “small”

(reprodução atenuada de graves).

• Ajustes do receiver:

• Ajuste as caixas acústicas frontal, central e surround para “small”

(reprodução atenuada de graves).

• Configure o subwoofer para “ON” (Ativado), “YES” (Sim) ou “PRESENT” (Presente).

• Ajuste a freqüência de transição (crossover) no receiver para 120Hz.

Consulte o manual do receiver antes de fazer a conexão usando esta configuração.

Hinweis: Verwenden Sie daher entweder den linken oder rechten Line-Eingang (eine
andere Anschlussoption besteht darin, ein Y-Kabel zu benutzen und sowohl den linken
als auch den rechten Line-Eingang anzuschließen). Nachdem Sie den Sub Out-Ausgang
angeschlossen haben, drehen Sie den Filter „Low Pass“ ganz im Uhrzeigersinn.

• Schließen Sie alle Lautsprecher direkt an den Receiver an. Wenn Sie Methode
1 verwenden, müssen Sie die Lautsprecherkonfiguration des Receivers folgender-

maßen anpassen: Stellen Sie die vorderen, mittleren und Surround-Lautsprecher
auf „Small“ (Klein) ein.

• Receiver-Einstellungen:

• Vordere Lautsprecher = LARGE (Groß)

• Stellen Sie den Subwoofer auf „ON“ (Ein), „YES“ (Ja) oder
„PRESENT“ (Vorhanden) ein

• Stellen Sie die Crossover-Frequenz am Receiver auf 120 Hz ein.

Hinweise zur Lautsprecherkonfiguration finden Sie im Benutzerhandbuch Ihres Receivers.

ESPAÑOL

OPCIÓN N° 1—

Receptores con función de salida de subwoofer (SUB-OUT). Es el método
de conexión más común para receptores con Dolby Digital.

Nota: Utilice la entrada de línea izquierda (L) o la entrada de línea derecha (R)
(otra de las opciones es conectar las dos entradas de línea (L y R) con un cable divisor
en Y). Después de hacer esta conexión de salida de subwoofer, gire el filtro de
pasabajas (Low Pass) al máximo en el sentido de las manecillas del reloj.

• Conecte todos los altavoces directamente al receptor. Cuando aplique el método
N° 1, las configuraciones de altavoz del receptor deben ser las siguientes:
altavoces frontales, central y surround en la posición SMALL (pequeño).

• Configuraciones del receptor:

• altavoces frontales, central y surround en la posición SMALL (pequeño).

• Fije la configuración del subwoofer en la posición de ON (encendido),

YES (sí) o PRESENT (presente).

• Fije la frecuencia de crossover del receptor en 120 Hz.

ITALIANO

OPZIONE 1—

Ricevitori che includono la funzione “Sub Out,” il metodo di collegamento
più comune con i ricevitori Dolby Digital.

Nota: Occorre invece adoperare l’ingresso del canale sinistro o destro (L o R)
(un altro collegamento possibile consiste nell’usare un cavo a Y e collegare
entrambi gli ingressi L e R). Una volta eseguita questa connessione all’uscita
del subwoofer, girare il comando del filtro passa basso ("Low Pass") completa­mente in senso orario.

• Collegare tutti i diffusori—anteriori, centrali e surround—direttamente
al ricevitore e regolarne la configurazione impostandoli su “small.”

• Impostazioni del ricevitore:

• Anteriori, centrali e surround—direttamente al ricevitore e regolarne

la configurazione impostandoli su “small”.

• Impostare il subwoofer su “ON,” “YES,” o “PRESENT.”

• Impostare la frequenza di crossover sul ricevitore a 120 Hz.

Consultare il manuale del ricevitore per la configurazione dei diffusori.

10 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

Consulte el manual del propietario del receptor para ver las configuraciones de altavoz.

FRANÇAIS

OPTION #1—

Récepteurs dotés de la fonction «Sub Out»—la méthode de raccord la plus
courante pour récepteurs Dolby Digital.

Note: Utilisez à sa place une des entrées de ligne-gauche ou droite (vous pouvez
aussi utiliser un adaptateur en Y pour jumeler les entrées de ligne gauche et droite).
Après avoir effectué le raccord Sub Out du récepteur à l’entrée de ligne du
subwoofer, tournez complètement le contrôle «Low Pass» vers la droite.

• Raccordez toutes les enceintes directement au récepteur. Pour l’option
#1, réglez les contrôles de haut-parleurs de votre récepteur comme suit:

«Small» (petit) pour les haut-parleurs «Front» (avant), «Center» (centre)
et «Surround» (ambiophoniques).

• Réglage du récepteur:

• «Small» (petit) pour les haut-parleurs «Front» (avant),
«Center» (centre) et «Surround» (ambiophoniques).

• Réglez le contrôle du subwoofer à «ON,» «YES,» ou «PRESENT.»

• Réglez le contrôle de la fréquence de séparation du récepteur à 120Hz.

Consultez le manuel d’utilisation de votre récepteur pour établir
la configuration de vos enceintes.

5.1 SYSTEM OPTION 2 HOOKUP

Hookup Option 2
Note: Diagram shows wiring only, not speaker position.

Opção de conexão 2
Nota: O diagrama mostra apenas a fiação e

não ilustra a posição das caixas acústicas.

Opzione collegamento 2
Nota: Schema mostra solo il cablaggio,

non l’ubicazione dei diffusori.

Anschlussoption 2
Hinweis: Das Diagramm zeigt nur die Verkabelung,

nicht die Lautsprecherposition.

Opción de cableado 2
Nota: En el diagrama se muestra sólo el cableado,

no la ubicación de los altavoces.

Option de branchement 2
Note: Le diagramme indique le câblage seulement,

non la position des enceintes.

6.1 SYSTEM - OPTION 2 7.1 SYSTEM - OPTION 2

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 11

ENGLISH

OPTION #2—

Two channel or Dolby®Pro Logic receiver with no “Sub Out.”

ITALIANO

OPZIONE 2—

Ricevitori a due canali o Dolby Pro Logic non dotati della funzione “Sub Out.”

If you elect to use the speaker level inputs, use two-conductor 16 gauge or
thicker speaker wires. See your Polk dealer for wire recommendations.

Note that one of the speaker input terminals on the rear of the speaker is marked red (+)
and the other black (-). Make certain that you connect the wire from the red (+) terminal
of your receiver to the red (+) terminal on your speaker, and the wire from the black (-)
terminal of the receiver to the black (-) terminal on your speaker. Speaker wire has some
indication (such as color coding, ribbing, or writing) on one of the two conductors to help
maintain consistency. If your subwoofer doesn't seem to produce much bass, it is most
likely that one of the speaker wires is connected backwards. Double check all connec­tions for correct polarity.

Strip 1/2" (12mm) of insulation from each of the two conductors on both ends to expose
the bare wire. Twist the exposed wire of each conductor to form two un-frayed strands.

• Connect the left and right front speaker outputs of your receiver to the
speaker level inputs of the powered subwoofer using speaker wire.

• Then, connect the left and right front speakers using speaker wire from
the speaker level outputs from the powered subwoofer.

• Connect the Center Channel Speaker directly to the center channel
output from your receiver.

• Connect the Rear Surround Satellites directly to the rear or surround
channel outputs from your receiver.

• Receiver Settings:

• Front speakers = LARGE

• Subwoofer = “OFF” or “NO”

• Center and Surrounds= SMALL

• Crossover Frequency= 120 Hz

Se si decide di usare gli ingressi a livello di diffusore, usare due cavi da altoparlanti
di sezione uguale o maggiore di 1,30 mm2 (16 AWG). Rivolgersi al rivenditore Polk
per suggerimenti sui cavi da usare.

I due terminali di ingresso, sulla parte posteriore del diffusore, sono contrassegnati;
uno è rosso (+) e l’altro è nero (-). Accertarsi di collegare il cavo dal terminale rosso (+) e
quello dal terminale nero (-) del ricevitore rispettivamente ai terminali rosso (+) e nero (-)
del diffusore. Il cavo per altoparlante è contrassegnato in qualche modo (con un colore,
una nervatura o una scritta) su uno dei due conduttori per evitare che si scambino le
connessioni. Se sembra che l’uscita ai bassi del subwoofer sia insufficiente, è molto
probabile che uno dei cavi per altoparlante sia collegato con le connessioni scambiate;
verificare di nuovo la polarità di tutte le connessioni.

Staccare 12 mm di isolamento da ciascuno dei due conduttori a entrambe le estremità
per esporre il conduttore nudo e torcere il tratto esposto di ciascun conduttore in modo
da formare due trefoli non sfrangiati.

• Collegare mediante cavi per altoparlante le uscite per i diffusori anteriori sinistro
e destro del ricevitore agli ingressi a livello di diffusore del subwoofer alimentato.

• Collegare poi mediante cavi per altoparlante le uscite del subwoofer alimentato
ai diffusori anteriori sinistro e destro.

• Collegare il diffusore del canale centrale direttamente all’apposita uscita del ricevitore.

• Collegare i satelliti surround posteriori direttamente alle apposite uscite del ricevitore.

• Impostazioni del ricevitore:

• Diffusori anteriori = LARGE

• Subwoofer = “OFF” o “NO”

• Diffusori centrale e surround = SMALL

• Frequenza di crossover = 120 Hz

PORTUGEUSE

OPÇÃO #2—

Receiver de dois canais ou Dolby Pro Logic sem “Sub Out” (Saída sub).

Se optar por usar entradas de nível de caixas acústicas, use cabos para caixas
acústicas com dois condutores de 16 AWG ou mais. Consulte o revendedor da Polk
para se informar sobre os cabos recomendados.

Note que um dos terminais de entrada na parte traseira da caixa acústica está marcado
(+) em vermelho e o outro (-) em preto. Certifique-se de conectar o cabo do terminal (+)
vermelho do receiver ao terminal (+) vermelho da caixa acústica e o cabo do terminal (-)
preto do receiver ao terminal (-) preto da caixa acústica. O cabo para caixa acústica está
marcado de alguma maneira (codificado por cores, faixas ou inscrições) em um dos dois
condutores para ajudar a manter a coerência da conexão. Se o subwoofer aparentemente
não produzir um bom nível de graves, é bem provável que um dos cabos da caixa acústica
tenha sido conectado de maneira invertida. Verifique novamente se a polaridade das
conexões está correta.

Retire 12 mm do isolamento das duas extremidades de cada um dos dois condutores
para expor a fiação. Torça a fiação exposta de cada condutor para que não fique desfiada.

• Conecte as saídas das caixas acústicas frontais esquerda e direita do receiver
às entradas para caixas acústicas do subwoofer amplificado usando cabos para
caixas acústicas.

• Em seguida, use cabos para caixas acústicas para conectar as caixas acústicas
frontais esquerda e direita às saídas para caixas acústicas do subwoofer amplificado.

• Conecte a caixa acústica do canal central diretamente à saída do canal central
do receiver.

• Conecte as caixas acústicas satélite surround traseiras diretamente às saídas
do canal surround do receiver.

• Ajustes do receiver:

• Caixas acústicas frontais = LARGE

• Subwoofer = “OFF” ou “NO”

• Canal central e surrounds = SMALL

DEUTSCH

OPTION #2—

Zweikanal- oder Dolby Pro Logic-Receiver ohne „Sub Out.“

Verwenden Sie für die Lautsprechereingänge zweiadrige Lautsprecherkabel mit 16
Gauge oder dicker. Ihr Polk-Fachhändler kann Ihnen die richtigen Kabel empfehlen.

Eines der Anschlussterminals an der Rückseite des Lautsprechers ist rot (+), das andere
schwarz (-). Sie müssen den Draht vom roten (+) Terminal an Ihrem Receiver mit dem
roten (+) Terminal an Ihrem Lautsprecher und den Draht vom schwarzen (-) Terminal an
Ihrem Receiver mit dem schwarzen (-) Terminal an Ihrem Lautsprecher verbinden. Das
Lautsprecherkabel hat Markierungen (wie Farbkodierung, Rippung oder Beschriftung)
auf einem der beiden Leiter, um den korrekten Anschluss zu gewährleisten. Wenn
Ihr Subwoofer nicht viel Bassleistung bringt, hängt das wahrscheinlich vom falschen
Anschluss eines der beiden Lautsprecherkabel ab. Überprüfen Sie die korrekte
Polung an allen Anschlüssen.

Ziehen Sie 12 mm Isolierung am Ende der beiden Leiter ab, um den blanken Draht freizule­gen. Verdrehen Sie den blanken Draht, um zwei nicht zerfaserte Stränge zu bilden.

• Verbinden Sie mit Lautsprecherkabeln die linken und rechten vorderen Lautsprecher­ausgänge an Ihrem Receiver mit den Lautsprechereingängen am Aktiv-Subwoofer.

• Verbinden Sie dann die linken und rechten vorderen Lautsprecher mit Lautsprecher­kabeln mit den autsprecherausgängen am Aktiv-Subwoofer.

• Schließen Sie den Center-Kanal-Lautsprecher direkt an den Center-Kanal-Ausgang
Ihres Receivers an.

• Schließen Sie die hinteren Surround-Satellitenlautsprecher direkt an die hinteren
oder Surround-Kanal-Ausgänge Ihres Receivers an.

• Receiver-Einstellungen:

• Vordere Lautsprecher = LARGE (Groß)

• Subwoofer = „OFF“ („Aus“) oder „NO“ („Nein“)

• Center- und Surround-Lautsprecher = SMALL (Klein)

• Crossover-Frequenz = 120 Hz

12 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

ESPAÑOL

OPCIÓN N° 2—

Receptor de dos canales o Dolby Pro Logic sin función de salida de subwoofer (SUB-OUT).

Si decide conectar el subwoofer a las entradas de altavoz, utilice cables de altavoz de
dos conductores de por lo menos calibre 16. Consulte a su proveedor Polk para obtener
recomendaciones sobre los cables.

Observe que una de las terminales en la parte posterior del altavoz es roja (+) y la otra
es negra (-). Asegúrese de conectar el cable de la terminal roja (+) del amplificador a la
terminal roja (+) del altavoz, y el cable de la terminal negra (-) del amplificador a la termi­nal negra (-) del altavoz. El cable de altavoz tiene una indicación (código de colores, ner­vadura, texto, etc.) en uno de los dos conductores para ayudar a mantener la uniformidad
de la instalación. Si el subwoofer parece no producir muchos bajos, lo más probable es
que uno de los cables esté conectado al revés. Asegúrese bien de que todas las conex­iones tengan la polaridad correcta.

Quítele 12 mm de aislamiento a los dos extremos de cada uno de los cables para
exponer el conductor. Retuerza el conductor expuesto de cada cable para formar dos
hebras sin hilachas.

• Con cable de altavoz, conecte las salidas de altavoz frontales izquierda y
derecha de su receptor a las entradas de altavoz del subwoofer alimentado.

• Luego, con cable de altavoz, conecte los altavoces frontales izquierdo
y derecho a las salidas de altavoz del subwoofer alimentado.

• Conecte el altavoz de canal central directamente a la salida de
altavoz central de su receptor.

• Conecte los satélites surround traseros directamente a las salidas
de canales traseros o surround de su receptor.

• Configuraciones del receptor:

• Altavoces frontales: LARGE (grande)

• Subwoofer: OFF (apagado) o NO

• Altavoces surround: SMALL (pequeño)

• Frecuencia de crossover: 120 Hz

• Réglage du récepteur:

• Enceintes avant = «LARGE»

• Subwoofer = «OFF» ou «NO»

• Enceintes centrale et ambiophoniques = «SMALL»

• Fréquence de séparation = 120 Hz

• Freqüência de transição = 120 Hz

OPTION 3 HOOKUP

FRANÇAIS

OPTION #2—

Récepteur stéréo ou Dolby Pro Logic sans sortie «Sub Out.»

Si vous utilisez les entrées «speaker level» (niveau h.p.), utilisez du câble de haut-parleur
à deux conducteurs de calibre 16 ou plus gros. Consultez votre revendeur Polk pour des
conseils en matière de câblage.

Notez que les borne d’entrée haut-parleur à l’arrière du subwoofer sont rouge (+) et noire
(-). Assurez-vous de bien raccorder le fil provenant de la borne rouge (+) de votre récepteur
à la borne rouge (+) de votre enceinte et le fil noir (-) provenant de la borne noire (-) de
votre récepteur à la borne noire (-) de votre enceinte. La polarité de la plupart des câbles
à deux conducteurs est codée (couleur, nervure ou écriture) pour faciliter son identifica­tion. Si votre subwoofer ne semble pas générer assez de graves, il est probable que la
polarité d’un des câbles de haut-parleur soit inversée. Assurez-vous que la polarité de
tous les conducteurs est respectée.

Retirez 12 mm (1/2 po) d’isolation de chaque conducteur aux deux bout du câble pour
exposer les brins métalliques. Tordez les brins de chaque conducteur pour former deux
torons non éraillés.

• Raccordez les sorties haut-parleur gauche et droite de votre récepteur aux entrées
«speaker level» (niveau h.-p.) de votre subwoofer avec du câble de haut-parleur.

• Raccordez ensuite les enceintes avant gauche et droite aux sorties «speaker level»
(niveau h.-p.) du subwoofer avec du câble de haut-parleur.

• Raccordez l’enceinte du canal central directement à la sortie du canal central
(center channel) de votre récepteur.

• Raccordez les enceintes satellites arrière-ambiophoniques directement aux sorties
des canaux arrière ou ambiphoniques (rear—surround) de votre récepteur.

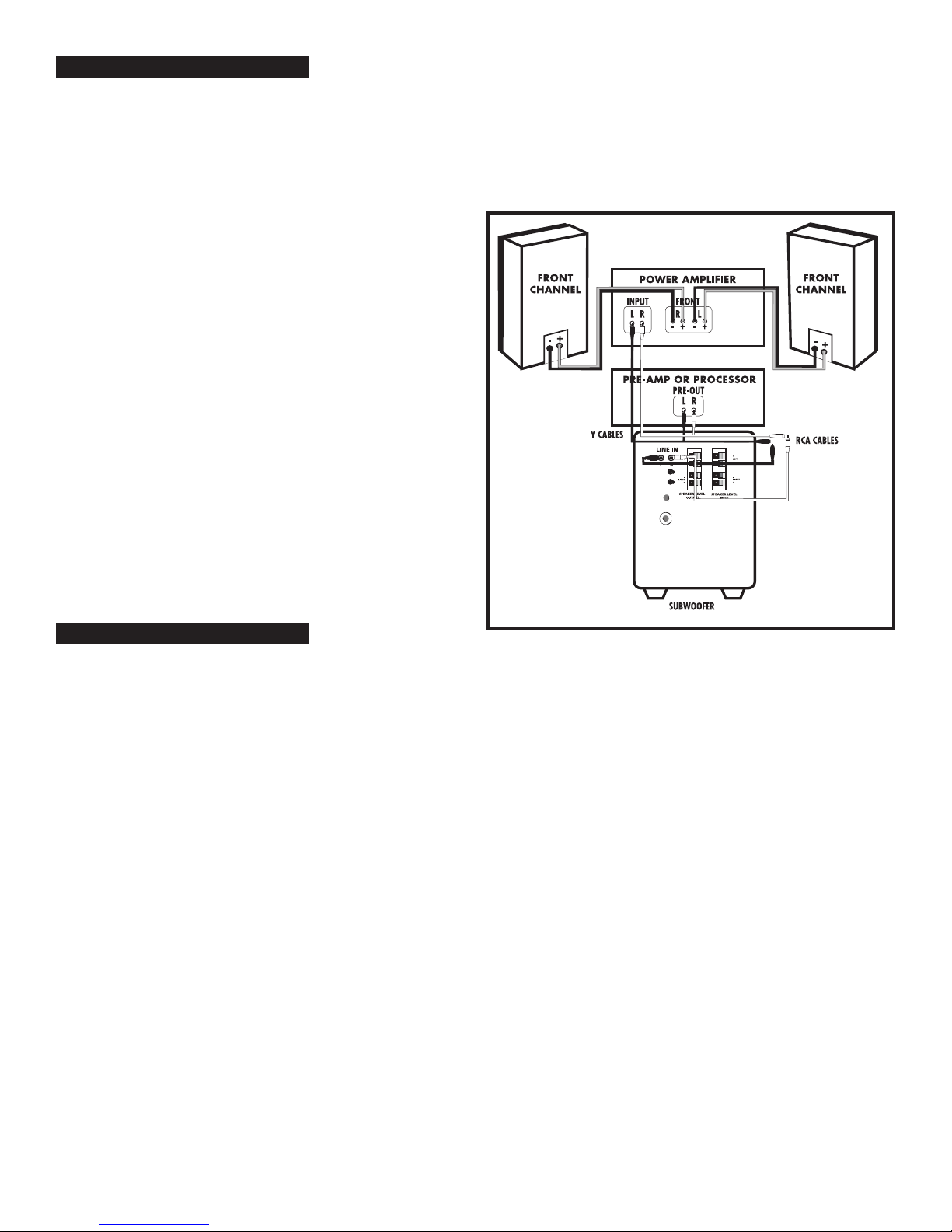

Hookup Option 3
Note: Diagram shows wiring only, not speaker position.

Opção de conexão 3
Nota: O diagrama mostra apenas a fiação e

não ilustra a posição das caixas acústicas.

Opzione collegamento 3
Nota: Schema mostra solo il cablaggio,

non l’ubicazione dei diffusori.

Anschlussoption 3
Hinweis: Das Diagramm zeigt nur die Verkabelung,

nicht die Lautsprecherposition.

Opción de cableado 3
Nota: En el diagrama se muestra sólo el cableado,

no la ubicación de los altavoces.

Option de branchement 3
Note: Le diagramme indique le câblage seulement,

non la position des enceintes.

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 13

ENGLISH

OPTION #3—

Receivers with full-range (unfiltered) Left and Right “Pre Out” jacks (this is the least
commonly used hookup).

DEUTSCH

OPTION #3—

Receiver mit (ungefilterten) Vollbereichsausgängen links und rechts („Pre Out“).
Dies ist die am wenigsten verwendete Methode.

• Connect the left and right preamp output from your receiver to the left and right LINE
input of the subwoofer. Do not use speaker wires.

• When using method #3, it is necessary to adjust the settings on your receiveras follows:

• Receiver Settings:

• Front speakers = LARGE

• Subwoofer = “OFF” or “NO”

• Center and Surrounds= SMALL

PORTUGEUSE

OPÇÃO #3—

Receivers com tomadas “Pre Out” esquerda e direita que reproduzem a faixa completa
de sinais (não filtradas) (esta é a conexão menos usada em geral).

• Conecte as saídas esquerda e direita do pré-amplificador do receiver às entradas de
nível de linha esquerda e direita do subwoofer. Não use cabos para caixas acústicas.

• Se for usado o método 3, é necessário ajustar as configurações do receiver da
seguinte maneira:

• Ajustes do receiver:

• Caixas acústicas frontais = LARGE

• Subwoofer = “OFF” ou “NO”

• Canal central e surrounds = SMALL

ITALIANO

OPZIONE 3—

Ricevitori dotati di jack “Pre Out” sinistro e destro a gamma completa
(senza filtri inseriti) (questo è il metodo di collegamento meno comune).

• Collegare le uscite per preamplificatore sinistra e destra del ricevitore agli ingressi
a LINEA sinistro e destro del subwoofer; non utilizzare cavi per altoparlante.

• Impostare il ricevitore come segue:

• Impostazioni del ricevitore:

• Diffusori anteriori = LARGE

• Subwoofer = “OFF” o “NO”

• Diffusori centrale e surround = SMALL

• Verbinden Sie den linken und rechten Vorverstärkerausgang an Ihrem Receiver
mit dem linken und rechten LINE-Eingang des Subwoofers. Verwenden
Sie keine Lautsprecherkabel.

• Bei der Verwendung von Methode 3 müssen Sie die Einstellungen an Ihrem
Receiver folgendermaßen ändern:

• Receiver-Einstellungen:

• Vordere Lautsprecher = LARGE (Groß)

• Subwoofer = „OFF“ („Aus“) oder „NO“ („Nein“)

• Center- und Surround-Lautsprecher = SMALL (Klein)

ESPAÑOL

OPCIÓN N° 3—

Receptores con enchufes de preamplificación izquierdo y derecho de gama
completa de frecuencias (sin filtración) (éste es el cableado menos común).

• Conecte las salidas de preamplificación derecha e izquierda de su receptor a las
entradas de LÍNEA derecha e izquierda del subwoofer. No utilice cable de altavoz.

• Cuando aplique el método 3, configure su receptor de la siguiente manera:

• Configuraciones del receptor:

• Altavoces frontales: LARGE (grande)

• Subwoofer: OFF (apagado) o NO

• Altavoces surround: SMALL (pequeño)

FRANÇAIS

OPTION #3—

Récepteurs avec sorties «Preamp Out» gauche/droite à gamme intégrale (non filtrée)
(cette méthode de raccord est la moins courante).

• Raccordez les sorties «Preamp Out» gauche et droite de votre récepteur aux entrées
«LINEl» du subwoofer. Utilisez du câble audio RCA (non du fil de haut-parleur).

• Si vous choisissez l’option #3, réglez les contrôles de votre récepteur comme suit:

• Réglage du récepteur:

• Enceintes avant (front) = «LARGE»

• Subwoofer = «OFF» ou «NO»

• Enceintes centrale et ambiophoniques = «SMALL»

14 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

ENGLISH PORTUGEUSE

DJUSTING YOUR SYSTEM

A

AJUSTE DO SISTEMA

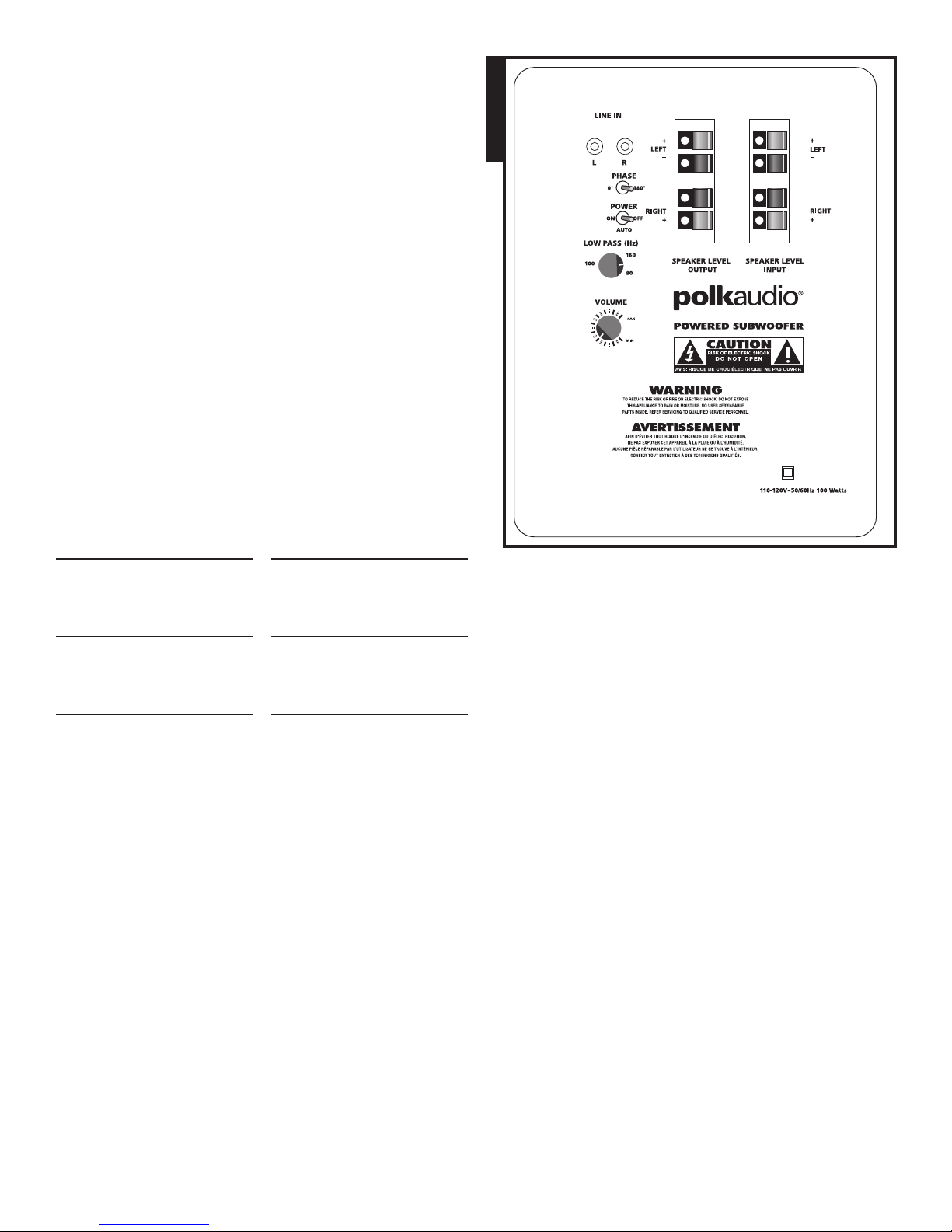

SUBWOOFER ADJUSTMENTS

Your Powered Subwoofer offers a range of setting options. We recommend the following
settings as starting points, but the settings that are best for you depend upon your speaker
placement, electronics and personal taste. After you've become familiar with what the
settings do, experiment with alternate options to find the method that works best for
your system setup. You'll find an informative article on “Subwoofer Positioning and
Adjustment” in the set up section at: www.polkaudio.com/education/article.php?id=19.

Note: When you set up your subwoofer for the first time, you will probably have
to make adjustments several times before you hear what you personally like. Start
with the volume at 50%.

AC POWER CONNECTION AND AUTO ON/OFF

Your subwoofer features auto on/off circuitry, marked “auto” on the power switch,
which automatically turns your subwoofer on when it senses a program signal.
We recommend the “auto” setting if your subwoofer is always receiving power
(ie, if it's plugged into a wall outlet).

When no signal is present, the circuit turns the subwoofer off after 15 minutes. If you are
concerned about the brief delay between when the music starts and when the subwoofer
turns on, simply leave your subwoofer in the “On” position. You may want to leave your
system unplugged during extended periods of non use, such as during a vacation.

FINE TUNING YOUR SUBWOOFER

• Volume—Adjust by ear using a wide variety of CDs and video sources.

Adjust for deep, powerful bass without “boominess.”

• Low Pass—NOTE: This control should be turned all the way up when the subwoofer

is connected with Method #1 (LINE IN). This control adjusts the frequency range over
which the subwoofer operates. If male vocals sound “thin,” turn this control up until
the voice sounds rich but not “boomy.” If male vocals sound too “thick” or “chesty,”
turn this control down until the voice sounds natural.

• Phase Switch—Sit in your favorite listening position. Play music (not a movie) with

a walking bass line. We recommend playing jazz or country music. Now listen carefully
for the point at which the subwoofer transitions to your main speakers. This is the
crossover point, and this point should be below the frequency of a male human
voice. Whichever phase setting sounds louder or fuller at the subwoofer’s crossover
(transition) point is the optimum setting. Sometimes no difference will be heard.

TROUBLESHOOTING
No sound coming from subwoofer

Subwoofer doesn’t sound right

Subwoofer has no power

TECHNICAL ASSISTANCE AND SERVICE

If, after following these hook up directions, you experience difficulty, please double-check
all wire connections. Should you isolate the problem to the speaker, contact the authorized
Polk Audio dealer where you made your purchase, or call Polk Audio’s friendly Customer
Service Department at 1-800-377-7655 (calls from US or CAN only), (Outside the US
or CAN, 410-358-3600), 9am to 6pm EST, Monday through Friday.

You may also contact us via email: [email protected]. For more detailed hook up
information and manual updates, visit: www.polkaudio.com.

If hookup is “Sub Out” to LINE IN, is your
receiver set to “Subwoofer—yes” If
hookup is via speaker wire, check that
the polarity of the wires is correct.
If hookup is “Sub Out” to LINE IN, is your
receiver set to “Subwoofer—yes” If
hookup is via speaker wire, check that
the polarity of the wires is correct.
Check outlet; check fuse after unplug­ging the subwoofer and calling
customer service.

AJUSTES DO SUBWOOFER

O subwoofer amplificado oferece várias opções de ajuste. Recomendamos os seguintes
ajustes como pontos de partida, porém o melhor ajuste para seu caso depende da posição
das caixas acústicas, do equipamento eletrônico usado e do seu gosto pessoal. Depois de
se familiarizar com os efeitos de cada ajuste, experimente opções diferentes para identi­ficar o método que produz o melhor resultado para o tipo de configuração de sistema que
usa. Há um artigo informativo sobre como posicionar e ajustar subwoofers na seção de
instalação do site: www.polkaudio.com/education/article.php?id=19.

Nota: Ao instalar o subwoofer pela primeira vez, provavelmente será necessário fazer

vários ajustes antes de conseguir obter a reprodução sonora de seu agrado. Comece
com o volume a 50% de potência.

CONEXÃO DA ALIMENTAÇÃO DE CA E FUNÇÃO LIGA/DESLIGA AUTOMÁTICA

O subwoofer da contém circuitos de ativação/desativação automática, marcados “auto”
na chave liga/desliga, que ligam automaticamente o subwoofer quando detectam um
sinal de programa. Recomendamos que o ajuste “auto” seja usado se o subwoofer
sempre ficar ligado (ou seja, conectado a uma tomada elétrica).

Quando não há sinal, o circuito desliga o subwoofer depois de 15 minutos. Se estiver
preocupado quanto ao breve atraso entre o início da música e a ativação do subwoofer,
basta deixar o subwoofer na posição “On” (ligado). Sugerimos que deixe o sistema desliga­do da tomada durante longos períodos de tempo sem uso, como durante as férias.

AJUSTE PRECISO DO SUBWOOFER

• Volume—Ajuste pela audição, utilizando uma gama variada de CDs e fontes

de vídeo. Ajuste para obter sons graves nítidos e potentes, sem “reverberação.”

• Passa-baixas—NOTA: Este controle deve ser colocado na posição máxima

quando o subwoofer estiver conectado com o método 1 (LINE IN). Este controle
ajusta a faixa de freqüência na qual o subwoofer opera. Se as vozes masculinas
soarem “finas,” gire o controle para cima até que a voz tenha consistência, sem
apresentar “reverberação.” Se as vozes masculinas soarem “grossas” ou
“forçadas,” gire o controle para baixo até que a voz soe natural.

• Comutador de fases—Sente-se em sua posição favorita para ouvir áudio.

Reproduza alguma música (não um filme) com um ritmo constante e moderado
de graves. Recomendamos jazz ou música country. Agora ouça com atenção para
identificar o ponto no qual o subwoofer faz a transição para as caixas acústicas
principais. Este é o ponto de crossover, e deve estar abaixo da freqüência de uma
voz humana masculina. O ajuste de fase que produzir o som mais elevado ou pleno
no ponto de crossover (transição) do subwoofer é o ajuste ideal. Algumas vezes não
é possível detectar uma diferença.

RESOLUÇÃO DE PROBLEMAS

O subwoofer não reproduz som

O som do subwoofer está estranho

O subwoofer não liga

Se a conexão for do tipo “Sub Out” para
LINE IN, o receiver está configurado para
“Sub-woofer—yes?” Se a conexão for
através de cabos para caixas acústicas,
confirme se a polaridade dos cabos
está correta.
Se a conexão for do tipo “Sub Out” para
LINE IN, o receiver está configurado para
“Sub-woofer—yes?” Se a conexão for
através de cabos para caixas acústicas,
confirme se a polaridade dos cabos
está correta.
Verifique a tomada; verifique o fusível
depois de desligar o subwoofer da toma­da e ligar para o serviço de atendimento
ao cliente.

For recommended accessories (including speaker stands, brackets, accessories
and exclusive Polk Audio logowear), visit our Webstore: http://shop.polkaudio.com.

ASSISTÊNCIA TÉCNICA E MANUTENÇÃO

Se tiver alguma dificuldade depois de seguir as instruções de instalação, verifique as
conexões dos cabos. Caso confirme que o problema é na caixa acústica, entre em contato
com o revendedor autorizado da Polk Audio onde adquiriu o produto ou ligue para o cordial

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 15

Departamento de Atendimento ao Cliente da Polk Audio pelo número 1-800-377-7655
(apenas ligações oriundas dos EUA ou Canadá) (fora dos EUA e do Canadá, ligue para
410-358-3600) de segunda a sexta-feira, das 9h00 às 18h00, horário de Nova York.

Se preferir, entre em contato conosco por e-mail: [email protected]. Para obter
informações mais detalhadas sobre conexões e atualizações dos manuais, visite:
www.polkaudio.com.

SERVIZIO DI ASSISTENZA

Se dopo aver seguito le istruzioni per il collegamento si hanno problemi, controllare di
nuovo tutte le connessioni. Una volta verificato che il problema è nel diffusore, contattare
il rivenditore Polk Audio presso cui lo si è acquistato o il centro di assistenza Polk Audio al
numero 1-800-377-7655 (solo dagli Stati Uniti o dal Canada), (dagli altri paesi chiamare il
numero 001-410-358-3600), lunedì-venerdì, dalle 09.00 alle 18.00, fuso orario EST degli
Stati Uniti (fuso orario di Greenwich—5 ore).

Para se informar sobre os acessórios recomendados (incluindo pedestais para caixas
acústicas, suportes, acessórios e peças de vestuário com o logotipo da Polk Audio),
visite nossa loja na Internet: http://shop.polkaudio.com.

ITALIANO

REGOLAZIONE DEL SISTEMA

REGOLAZIONI DEL SUBWOOFER

Il subwoofer alimentato offre varie opzioni di impostazioni; quelle seguenti sono suggerite
come punto di partenza, ma le opzioni ottimali dipendono dalla collocazione del diffusore,
dall’elettronica e dal gusto personale. Una volta acquisita dimestichezza con i risultati
delle impostazioni, provare opzioni alternative per determinare quelle adatte per
l’impianto. Si può leggere un articolo al riguardo, “Subwoofer Positioning and Adjustment”
nella sezione sull’impostazione, a www.polkaudio.com/education/article.php?id=19.

Nota bene: quando si imposta il subwoofer per la prima volta, probabilmente occorre
regolarlo più volte prima di essere soddisfatti del risultato. Iniziare con il volume al 50%.

CONNESSIONE DI ALIMENTAZIONE IN C.A. E ACCENSIONE/SPEGNIMENTO
AUTOMATICI

Il subwoofer ha un circuito di accensione/spegnimento automatici, inseribile portando
l’interruttore generale sulla posizione “auto,” che accende il subwoofer non appena
rileva un segnale di programma. Suggeriamo di scegliere questa posizione se il
subwoofer è sempre alimentato (ossia collegato a una presa di corrente).
Quando non c’è segnale, il circuito spegne il subwoofer dopo 15 minuti; se non si desidera
il breve ritardo tra l’inizio della musica e l’accensione del subwoofer, lasciare il subwoofer
sempre acceso (“On’). È raccomandabile lasciare l’impianto PSW scollegato durante lunghi
periodi di inattività, ad esempio se ci si assenterà per alcuni giorni.

MESSA A PUNTO DEL SUBWOOFER

• Volume—regolarlo a orecchio utilizzando un’ampia gamma di CD e sorgenti video,

fino a ottenere bassi profondi e potenti, senza rimbombi.

• Filtro passa basso—NOTA BENE: Questo comando va girato completamente verso

il limite superiore quando il subwoofer è stato collegato con il metodo n. 1 (INGRESSO
LINEA) e serve a regolare la gamma di frequenza del subwoofer. Se il suono delle voci
maschili è sottile, girare il comando verso il limite superiore finché il suono diventa
profondo ma senza rimbombi; se invece tale suono è cavernoso, girare il comando
verso il limite inferiore finché il suono diventa naturale.

• Interruttore di fase—Andare nel punto di ascolto preferito e ascoltare della musica

(non un film) che presenti una linea dei bassi ‘walking’, ad esempio jazz o country,
prestando attenzione al punto in cui ha luogo la transizione (crossover) del subwoofer
ai diffusori principali: questo è il punto di crossover e deve essere a frequenza inferiore
a quella di una voce maschile. Qualunque impostazione di fase con suono più forte o
più pieno al punto di crossover del subwoofer è ottimale; a volte non si può avvertire
nessuna differenza.

GUIDA ALLA SOLUZIONE DEI PROBLEMI
Il subwoofer è muto

Il suono del subwoofer è strano

Il subwoofer non ha potenza

16 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

Se il collegamento è “Sub Out” a LINE IN,
verificare se il ricevitore è impostato su
“Sub-woofer = Sì” [Yes]. Se il collegamen­to è eseguito mediante cavi per altopar­lante, verificarne la polarità.
Se il collegamento è “Sub Out” a LINE IN,
verificare se il ricevitore è impostato su
“Sub-woofer = Sì” [Yes]. Se il collegamen­to è eseguito mediante cavi per altopar­lante, verificarne la polarità.
Controllare la presa di corrente; controllare
il fusibile (prima scollegare il subwoofer
dalla presa di corrente e chiamare il
servizio clienti).

Si può anche inviare un’e-mail all’indirizzo [email protected]. Per ulteriori infor­mazioni sui collegamenti e per aggiornamenti al manuale visitare il sito
www.polkaudio.com.

Per gli accessori raccomandati (inclusi sostegni per diffusori, accessori e gli esclusivi
capi di abbigliamento con il logo Polk Audio), visitare il nostro negozio in rete:
http://shop.polkaudio.com.

DEUTSCH

EINSTELLUNG IHRES SYSTEMS

SUBWOOFER-EINSTELLUNGEN

Ihr Aktiv-Subwoofer bietet eine Reihe von Einstellungsoptionen. Wir empfehlen die
folgenden Einstellungen als Ausgangspunkte, aber die für Sie idealen Einstellungen
hängen von der Lautsprecherplatzierung, dem System und Ihrem persönlichen Gesch­mack ab. Wenn Sie sich mit den Einstellungen vertraut gemacht haben, können Sie
mit anderen Optionen experimentieren, um die beste Methode für Ihr System zu finden.
Sie finden einen informativen Artikel über Subwoofer-Positionierung und -Einstellung
im Bereich „Setup“ unter: www.polkaudio.com/education/article.php?id=19.

Hinweis: Wenn Sie Ihren Subwoofer zum ersten Mal einrichten, müssen Sie wahr­scheinlich mehrmals Modifizierungen vornehmen, um den gewünschten Sound zu
erhalten. Stellen Sie die Lautstärke anfangs auf 50% ein.

NETZANSCHLUSS UND AUTOMATISCHE EIN/AUS-SCHALTUNG

Ihr Subwoofer der verfügt über eine automatische Ein/Aus-Schaltung, die am Netzschalter
mit „Auto“ markiert ist. Diese Funktion schaltet den Subwoofer automatisch ein, wenn ein
Programmsignal erkannt wird. Wir empfehlen die Einstellung „Auto,“ wenn Ihr Subwoofer
immer am Netz ist (d.h. wenn er an eine Steckdose angeschlossen ist).

Wenn kein Signal vorliegt, schaltet diese Funktion den Subwoofer nach 15 Minuten
aus. Wenn Sie aber die kurze Verzögerung zwischen dem Beginn der Musik und dem
Einschalten des Subwoofers vermeiden wollen, stellen Sie den Subwoofer auf „On.“
Wenn Sie Ihr System längere Zeit nicht benutzen, etwa während des Urlaubs,
sollten Sie eventuell den Stecker herausziehen.

FEINEINSTELLUNG IHRES SUBWOOFERS

• Lautstärke—Stellen Sie diese auf der Basis einer Vielzahl von CD- und

Videoquellen ein. Stellen Sie sie so ein, dass Sie einen tiefen, starken
Bass erhalten, aber ohne ein Dröhnen.

• Tiefpass—HINWEIS: Dieser Regler sollte ganz hoch eingestellt werden, wenn der

Subwoofer mit Methode 1 (LINE IN) angeschlossen wurde. Dieser Regler stellt den
Frequenzbereich ein, in dem der Subwoofer tätig ist. Wenn Männerstimmen „dünn“
klingen, drehen Sie diesen Regler auf, bis die Stimme voll, aber nicht dröhnend
klingt. Wenn Männerstimmen zu „dick“ klingen, drehen Sie den Regler nach unten,
bis die Stimme natürlich klingt.

• Phasenschalter—Setzen Sie sich in Ihrer bevorzugten Hörposition hin. Spielen Sie

Musik (keinen Film) mit wechselnden Bassläufen. Wir empfehlen Jazz oder Country­Musik. Hören Sie jetzt genau hin, an welchem Punkt der Übergang vom Subwoofer
zu Ihren Hauptlautsprechern stattfindet. Dies ist der Crossover-Punkt, der unterhalb
der Frequenz einer Männerstimme liegen sollte. Die Phaseneinstellung, die beim
Crossover (Übergangspunk) des Subwoofers lauter oder voller klingt, ist die optimale.
Manchmal ist kein Unterschied hörbar.

PROBLEMLÖSUNG
Kein Sound aus dem Subwoofer

Subwoofer klingt nicht richtig

Subwoofer hat keinen Strom

Wenn der Anschluss von „Sub Out“
zu LINE IN erfolgt, ist dann Ihr Receiver
auf „Sub-woofer Yes“ eingestellt? Wenn
der Ansch-luss über Lautsprecherkabel
erfolgt, prüfen Sie, ob die Polung der
Kabel korrekt ist.
Wenn der Anschluss von „Sub Out“
zu LINE IN erfolgt, ist dann Ihr Receiver
auf „Sub-woofer Yes“ eingestellt? Wenn
der Ansch-luss über Lautsprecherkabel
erfolgt, prüfen Sie, ob die Polung der
Kabel korrekt ist.
Prüfen Sie die Steckdose; prüfen Sie die
Sicherung, nachdem Sie den Subwoofer
vom Netz getrennt und den Kundendienst
angerufen haben.

AJUSTE PRECISO DEL SUBWOOFER

• Volumen—Ajuste de oído el volumen por medio de una extensa variedad de discos

compactos (CD) y fuentes de video. Ajuste para obtener bajos profundos y potentes,
sin “sonido retumbante.”

• Pasabajas—NOTA: Este control se debe subir al máximo cuando el subwoofer

esté conectado según el método 1 (LINE IN {entrada de línea}). Este control ajusta
la gama de frecuencias en la cual funciona el subwoofer. Si las voces masculinas
suenan “finas,” suba este control hasta que la voz suene fuerte sin retumbar. Si
las voces masculinas suenan demasiado “gruesas” o “graves,” baje este control
hasta que la voz suene natural.

• Conmutador de fase—Siéntese en su posición de audición favorita. Toque música

(no la banda de sonido de una película) con una línea de bajos uniforme; recomen­damos jazz o country. Esté atento al punto en que el subwoofer hace la transición a
los altavoces principales. Éste es el punto de transición, y este punto debe estar por
debajo de la frecuencia de la voz masculina. Cualquiera que sea la fase que produce
el sonido más fuerte o más lleno en el punto de transición es el ajuste óptimo.
A veces no se oye ninguna diferencia.

TECHNISCHER KUNDENDIENTS UND SERVICE

Wenn Sie Probleme haben, nachdem Sie den Anschlussanweisungen gefolgt sind,
sollten Sie alle Kabelverbindungen nochmals prüfen. Wenn Sie ein Problem am
Lautsprecher feststellen, kontaktieren Sie bitte Ihren autorisierten Polk Audio-Fach­händler, von dem Sie ihn gekauft haben, oder rufen den Kundendienst von Polk Audio
an: 1-800-377-7655 (nur aus den USA und Kanada), außerhalb der USA und Kanada
[phone], 9-18 Uhr US-Ostküstenzeit, Mo-Fr.

Sie erreichen uns auch per E-Mail unter: [email protected]. Detailliertere
Anschlussinformationen und Aktualisierungen der Dokumentation finden Sie unter:
http://www.polkaudio.com.

Empfohlenes Zubehör (darunter Lautsprecherständer, Halterungen, Zubehör und
exklusive Kleidungsstücke mit dem offiziellen Polk Audio-Logo finden Sie bei:
http://shop.polkaudio.com.

ESPAÑOL

AJUSTE DEL SISTEMA

AJUSTES DEL SUBWOOFER

Su subwoofer alimentado ofrece una variedad de opciones de configuración. Recomen­damos las siguientes configuraciones como puntos de partida, pero las mejores config­uraciones para usted dependen de la colocación de sus altavoces, los componentes
electrónicos y su gusto personal. Después de familiarizarse con lo que hacen las
configuraciones, experimente con opciones alternas a fin de encontrar el mejor método
de configuración de su sistema para usted. Hay un artículo informativo sobre ajuste
y colocación de subwoofers en la sección de configuración del sitio Web:
www.polkaudio.com/education/article.php?id=19.

Nota: Cuando configure su subwoofer por primera vez, probablemente tendrá que hacer
ajustes varias veces hasta que oiga lo que personalmente le gusta. Comience con el
volumen a 50%.

CONEXIÓN DE ALIMENTACIÓN DE CORRIENTE ALTERNA Y APAGADO Y ENCEN­DIDO AUTOMÁTICO

Su subwoofer tiene circuitos de encendido y apagado automático, marcados con la
palabra AUTO en el interruptor de alimentación, que encienden automáticamente el
subwoofer cuando detectan la señal de un programa. Recomendamos que ponga el
interruptor en la posición AUTO si el subwoofer recibe energía eléctrica continua­mente (es decir, si está conectado a un tomacorriente).

Cuando no hay señal, el circuito apaga el subwoofer después de 15 minutos. Si a usted
le preocupa la breve demora entre el momento en que comienza la música y el momento
en que se enciende el subwoofer, simplemente deje el subwoofer en la posición ON
(encendido). Es recomendable dejar desenchufado durante largos períodos de tiempo
sin uso, como ocurre durante unas vacaciones.

DETECCIÓN Y RESOLUCIÓN DE AVERÍAS
No sale sonido del subwoofer

El subwoofer no suena bien

El subwoofer no tiene alimentación

SERVICIO Y ASISTENCIA TÉCNICA

Si tiene problemas después de seguir las instrucciones de cableado, revise bien todas
las conexiones de cables. Si determina que el problema está en el altavoz, póngase en
contacto con el proveedor autorizado de Polk Audio donde hizo su compra o llame al
Departamento de Atención al Cliente de Polk Audio al teléfono 1-800-377-7655 (solamente
llamadas dentro de EE.UU. o Canadá). Fuera de EE.UU. y Canadá, llame al 410-358-3600
entre las 9 a.m. y las 6 p.m., hora del este, de lunes a viernes.

También puede comunicarse con nosotros por correo electrónico: [email protected].
Para obtener información más detallada sobre el cableado y las actualizaciones del
manual, visite: www.polkaudio.com.

Para obtener accesorios recomendados (tales como pedestales de altavoz, soportes,
accesorios y prendas de vestir exclusivas con el logotipo Polk) visite nuestra tienda
en la Web, http://shop.polkaudio.com.

Si el cableado es salida de subwoofer
(SUB OUT) a LINE IN, ¿tiene su receptor la
configuración “subwoofer—YES (sí)?”
Si el cableado es por cable de altavoz,
asegúrese de que la polaridad de
los cables sea correcta.

Si el cableado es salida de subwoofer
(SUB OUT) a LINE IN, ¿tiene su receptor la
configuración de “subwoofer—YES (sí)?”
Si el cableado es por cable de altavoz,
asegúrese de que la polaridad de
los cables sea correcta.

Revise el enchufe; revise el fusible des­pués de desenchufar el subwoofer y

llamar al servicio de atención al cliente.

FRANÇAIS

RÉGLAGE DE VOTRE SYSTÈME

RÉGLAGE DU SUBWOOFER

Votre subwoofer vous offre plusieurs options de réglage. Nous vous recommandons le
réglage suivant comme point de départ mais le réglage idéal dépend de vos composants
électroniques, de l’emplacement de vos enceintes et de vos préférences personnelles.
Après vous être familiarisé avec les divers réglages et leurs effets, essayez différentes
combinaisons jusqu’à ce que vous obteniez l’équilibre acoustique qui vous satisfait.
Vous trouverez un article informatif sur le réglage et le placement des subwoofers
(«Subwoofer Positioning and Adjustment») dans la section «set up» du site suivant:
www.polkaudio.com/education/article.php?id=19.

Note: Lorsque vous installez votre subwoofer pour la première fois, il est normal
d’essayer plusieurs réglages avant d’obtenir le son qui vous satisfait. Commencez
avec le volume à 50%.

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 17

BRANCHEMENT AU SECTEUR CA ET CIRCUIT «AUTO ON/OFF»

Votre subwoofer est doté d’un circuit de mise sous-hors tension «auto on/off»
automatique identifié par «auto» sur l’interrupteur. Il met votre subwoofer sous
tension lorsqu’il détecte la présence d’un signal audio et le met hors tension après
15 minutes d’absence de signal. La position «auto» est recommandée lorsque votre
subwoofer est branché en permanence dans une prise de courant active.

Si vous désirez éviter le court délai qui peut parfois se produire entre le début de la
musique et la mise sous tension du subwoofer, laissez tout simplement le subwoofer
à la position «ON». Il est recommandé de débrancher votre subwoofer du secteur lors
de périodes de non-utilisation prolongées (comme des vacances).

RÉGLAGE PRÉCIS DE VOTRE SUBWOOFER

• Volume—Réglez le volume du subwoofer à l’oreille en écoutant une variété de

CD et de sources vidéo. Recherchez des graves puissants et profonds mais sans

résonance indue ou grondement excessif.

• «Low Pass» (passe-bas)—Ce contrôle doit être réglé au maximum lorsque le sub-

woofer est raccordé selon l’option #1 «LINE IN»). Ce contrôle détermine la gamme
de fréquences reproduite par le subwoofer. Si les voix masculines semblent trop
«minces», montez ce contrôle jusqu’à ce le son des voix soit naturel et chaleureux
mais sans résonance indue. Si le son des voix masculines semble trop «gras» ou
«pâteux» baissez ce contrôle jusqu’à ce que le son soit naturel et bien équilibré.

• Commutateur de phase—Asseyez-vous à votre position d’écoute préférée. Faites

jouer de la musique (pas un film) contenant une ligne de basse rythmique continue,
comme du jazz ou du «country.» Écoutez attentivement et tentez de déterminer à quelle
fréquence les graves du subwoofer s’entrecroisent avec les graves de vos enceintes
principales. C’est le point de croisement des fréquences—qui devrait toujours être
sous les fréquences inférieures d’une voix masculine. Réglez le commutateur de phase
à la position qui donne le meilleur équilibre entre le subwoofer et les enceintes princi­pales. En certains cas il n’y aura presque pas de différence entre les deux positions.

FIGURE 7

GUIDE DE DÉPANNAGE
Le subwoofer n’émet aucun son

Si le raccord est «Sub Out» à «LINE IN»,
votre récepteur est-il réglé à «sub­woofer—oui» («Subwoofer—yes»)? Si le
raccord est par câbles de h.p., assurez­vous que la polarité est respectée.

Le subwoofer émet un son médiocre

Si le raccord est «Sub Out» à «LINE IN»,
votre récepteur est-il réglé à «sub­woofer—oui» («Subwoofer—yes»)? Si le
raccord est par câbles de h.p., assurez­vous que la polarité est respectée.

Le subwoofer ne s’allume pas

Vérifiez la prise de courant. Débranchez
le subwoofer et vérifiez son fusible.

SERVICE OU ASSISTANCE TECHNIQUE

Si, après avoir suivi toutes les instructions, vous éprouvez toujours des difficultés, vérifiez
de nouveau tous les raccords et connexions. Si vous en concluez que le problème est relié
à l’enceinte, communiquez avec votre revendeur Polk Audio ou contactez le Service à
la Clientèle de Polk Audio au 1-800-377-7655 (Canada ou É.-U. seulement), du lundi
au vendredi, de 9h00 à 18h00, HNE. À l’extérieur des É.U. et du Canada, composez le:
410-358-3600.

Vous pouvez également nous contacter par courriel à: [email protected].
Pour de l’information plus détaillée sur le raccord des enceintes et des mises
à jour de nos manuels, visitez: www.polkaudio.com.

Pour vous procurer des accessoires recommandés (socles pour enceintes, supports,
accessoires, vêtements exclusifs avec logo Polk, etc.), visitez notre magasin en ligne:
http://shop.polkaudio.com.

Rear Amp Panel

Power Switch Settings:
ON = GREEN LED
OFF = RED LED (no signal)
AUTO
No signal = RED LED
Signal = GREEN LED

Panel trasero del amplificador

Configuraciones del interruptor
de alimentación:
ENCENDIDO (ON) = INDICADOR
LUMINOSO VERDE
APAGADO (OFF) = INDICADOR
LUMINOSO ROJO (no hay señal)
AUTO
No hay señal = INDICADOR LUMINOSO ROJO
Hay señal = INDICADOR LUMINOSO VERDE

Pannello posteriore amplificatore

Impostazioni interruttore alimentazione:
ON (acceso) = LED VERDE
OFF (spento) = LED ROSSO (nessun segnale)
AUTOMATICO
Nessun segnale = LED ROSSO
Segnale presente = LED VERDE

Hinteres Verstärkerfeld

Netzschaltereinstellungen:
AN = GRÜNE LED
AUS = ROTE LED (kein Signal)
AUTO
Kein Signal = ROTE LED
Signal = GRÜNE LED

Painel do amplificador traseiro

Configurações de ativação:
LIGADO = LED VERDE
DESLIGADO = LED VERMELHO (sem sinal)
AUTOMÁTICO
Nenhum sinal = LED VERMELHO
Sinal = LED VERDE

Panneau arrière amplificateur

Réglage du commutateur de mise sous tension :
ON (marche) = TÉMOIN VERT
OFF (arrêt) = VOYANT ROUGE (pas de signal)
AUTO
Pas de signal = VOYANT ROUGE
Signal = VOYANT VERT

For performance specifications on the RM700 Series speakers, visit our website at www.polkaudio.com.
Para obter informações sobre as especificações das caixas acústicas da série RM700, visite nosso website em www.polkaudio.com.
Per i dati tecnici dei diffusori RM700 visitare il nostro sito web, www.polkaudio.com.
Die Leistungsdaten der Lautsprecher der RM700-Serie finden Sie auf unserer Website www.polkaudio.com.
Para ver las especificaciones de los altavoces de la serie RM700, visite nuestro sitio Web www.polkaudio.com.
Pour la fiche technique des enceintes de la série RM700, visitez notre site web: www.polkaudio.com.

18 Con ta ct Po lk Au di o Cus tomer Service 1-800-3 77 -7 65 5 (Outside US: 410-358-360 0) Mo nd ay -Friday, 9:00 AM-6:00 PM Easte rn Time, polkcs@polkaudi o. co m

o get the best performance and for more details about Bass

T
Management and Subwoofer Hookup, visit The Library at

ww.polkaudio.com.

w

ara obtener el mejor rendimiento y más detalles sobre

P
administración de bajos y conexión del subwoofer, visite la

iblioteca en www.polkaudio.com

b

Per ottenere le prestazioni migliori e per ulteriori informazioni

ul collegamento di Gestione bassi e subwoofer, visitare il sito

s
www.polkaudio.com

Um die beste Leistung zu erzielen, oder um mehr über Bass-

anagement und den Anschluss des Subwoofers zu erfahren,

M

ollten Sie unseren Informationsbereich bei

s
www.polkaudio.com besuchen.

Para obter o melhor desempenho e mais detalhes a respeito

o controle de graves e da conexão do subwoofer, visite a

d
Biblioteca (Library) no site www.polkaudio.com.

our obtenir les meilleures performances et en savoir plus sur

P
la gestion des graves et le raccordement du caisson de

raves, visitez la page Library du site www.polkaudio.com

g

POLK AUDIO HISTORY—

PASSION FOR SOUND

A
Polk Audio was founded in Baltimore in 1972 byJohns Hopkins University

raduates Matthew Polk and George Klopfer. Today, Polk Audio is a leading

g
international manufacturer of high quality home and automotive loud­speakers. Polk products emphasize superior sound and build quality, and

eature many patented and award-winning innovations. Polk Audio has

f
built a reputation as “The Speaker Specialists.” Polk productsare sold

hroughout the USA, Canada and in over 50 countries around the world.

t
Polk Audio’smission has always been to build high quality,great sounding

peakers at affordable prices. For the people of PolkAudio, building

s
speakers is not just a job; it’s a passion.

L’HISTOIRE DE POLK AUDIO—

LA PASSION DU SON
Polk Audio a été fondée à Baltimore en 1972par deux gradués de
l’Université John Hopkins, Matthew Polk et George Klopfer. Aujourd’hui,
Polk Audio est un des plus importants fabricants dehaut-parleurs pour la
maison et l’automobile. Polk Audio détient plus de 50brevets pour ses
technologies et ses designs innovateurs; ses produits sont reconnus
mondialement pour leur qualité de fabrication et leur sonoritéincom­parable. Ils sont vendus aux États-Unis, au Canada et dans plusde 50
pays autour du monde. La mission de Polk atoujours été de construire
des haut-parleurs de la plus haute qualité - touten les offrant à prix
abordables. Pour ceux et celles qui oeuvrent chez Polk,bâtir des
haut-parleurs n’est pas seulement une occupation, c’est une passion.

TECHNICAL ASSISTANCE

If after following the hook-up directions, you
experience difficulty, please double check all
wire connections. Should you isolate the
problem to the speaker, contact the author­ized Polk Audio dealer where you made your
purchase or call Polk Audio’s Customer
Service Department at 1-800-377-7655 (calls
from US or Canada only) from 9am to 6pm,
Eastern Time, Monday through Friday. You
may also contact us via email
[email protected].

ASSISTANCE TECHNIQUE
OU SERVICE

Si après avoir suivi le mode de connexion
vous éprouvez des difficultés, vérifier toutes
vos connexions. Si le problème semble
provenir du haut-parleur, contactez le reven­deur Polk agréé de qui vous avez acheté le
produit ou communiquez avec le Service à
la Clientèle de Polk Audio au 1-800-377-7655
(appels du Canada et des É.U. seulement)
du lundi au vendredi, 9h00 - 18h00 HNE.
Vous pouvez également communiquer avec
nous par courriel: [email protected].

fo r mo re informat io n v isit our websi te a t w ww. po l k a udio.co m 19

IMITED WARRANTY

L

olk Audio, Inc., warrants to the original retail purchaser only. This warranty will terminate automatically

P
prior to its stated expiration if the original retail purchaser sells or transfers the Product to any other party.

Polk Audio, Inc., warrants, to the original retail purchaser only, that the LOUDSPEAKER(S), PASSIVE

ROSSOVER COMPONENT(S) and ENCLOSURE on this Polk Audio Loudspeaker Product will be freefrom

C

efects in material and workmanship for a period of five (5) years fromthe date of original retail purchase

d
rom a Polk Audio Authorized Dealer.

Furthermore, Polk Audio, Inc., warrants, to the original retail purchaser only, that any AMPLIFIER OR OTHER

LECTRONIC COMPONENT that may be included in this Polk Audio Loudspeaker Product willbe free from

E
defects in material and workmanship for a period of three (3) years yearsfrom the date of original retail
purchase from a Polk Audio Authorized Dealer.

To allow Polk Audio to offer the best possible warranty service, please register your new product online at:

ww.polkaudio.com/registration or call Polk customer service 800-377-7655 in the USA and Canada (outside

w
the USA: 410-358-3600) within ten (10) days of the date of original purchase.Be sure to keep your original

urchase receipt.

p

efective Products must be shipped, together with proof of purchase, prepaid insured tothe Polk Audio

D
Authorized Dealer from whom you purchased the Product, or to the Factory at2550 Britannia Boulevard, Suite
A, San Diego, California 92154. Products must be shipped in the original shipping container or its equivalent;

n any case the riskof loss or damage in transit is to be borne by you. If upon examinationat the Factory or

i
Polk Audio Authorized Dealer it is determined that the unit was defective inmaterials or workmanship at any

ime during this Warranty period, Polk Audio or the Polk Audio AuthorizedDealer will, at its option, repair or

t

eplace this Product at no additional charge, except as set forth below. All replaced parts and Products

r
become the property of Polk Audio. Products replaced or repaired under this warrantywill be returned to you,

ithin a reasonable time, freight prepaid.

w

GARANTIE LIMITÉE DE 5 ANS

La garantie de Polk Audio, Inc., n’est valide que pour l’acheteur au détail original. La garantie sera
automatiquement annulée avant sa date d’expiration spécifiée si l’acheteur original vend ou transfère
le produit à tout autreparti.

olk Audio, Inc., garantit - à l’acheteur au détail original seulement - quele ou les HAUT-PARLEUR(S),

P
COMPOSANTE(S) DE FILTRE PASSIF et CAISSON(S) de ce produit Polk Audio seront exempts de tout défaut
attribuable aux pièces d’origine et à la main d’oeuvre pour une période decinq (5) ans à partir de la date de

’achat au détail original chez un revendeur agréé Polk Audio.

l

n outre, Polk Audio, Inc., garantit - à l’acheteur au détail original seulement - que TOUT AMPLIFICATEUR OU

E
TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie ce produit Polk Audio seraexempt de
tout défaut attribuable aux pièces d’origine et à la main d’oeuvre pour unepériode de cinq (3) ans à partir
de la date de l’achatau détail original chez un revendeur agréé Polk Audio.

Pour permettre à Polk Audio de vous offrir le meilleur service de garantiepossible, veuillez enregistrer votre
nouveau produit en ligne à l’adresse web : www.polkaudio.com/registration - ou contactez le Service à la
Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada (à l’extérieur des É.U.:410-358-3600) dans
les dix (10) jours suivant la date de l’achat original. Assurez-vous de conserver votre reçu d’achat original.

Les produits défectueux doivent être expédiés, avec une preuve d’achat, francs de portet assurés,
au revendeur agréé Polk Audio de qui vous avez acheté le produit, ouà l’usine Polk Audio,
2550 Britannia Boulevard, Suite A, San Diego, California 92154.

Les produits doivent être expédiés dans leur carton d’expédition original ou dans uncontenant équivalent.
Le propriétaire doit assumer tout risque de perte ou de dommage en transit.Si,suite à l’examen du produit
à l’usine Polk ou chezle marchand agréé Polk Audio, il est déterminé que la défectuosité est imputable aux
matériaux d’origine ou à la main d’oeuvre au cours de la période dela garantie spécifiée, Polk Audio ou le
revendeur Polk Audio, à sa guise, réparera ou remplacera le produit sans fraisadditionnels et selon les
conditions décrites ci-dessous.

This warranty does not include service or parts to repair damage caused byaccident, disaster, misuse,
abuse, negligence, inadequate packing or shipping procedures, commercial use, voltage inputs in excess of

he rated maximum of theunit, cosmetic appearance of cabinetry not directly attributable to defect in materials

t
or workmanship, or service, repair, or modification of the Product which has not been authorized or approved

y Polk Audio. This warrantyshall terminate if the Serial number on the Product has been removed,

b

ampered with or defaced.

t

his warranty is in lieuof all other expressed Warranties. If this Product is defective in materials or workman-

T
ship as warranted above, your sole remedy shall be repair or replacement asprovided above. In no event will

olk Audio, Inc. be liableto you for any incidental or consequential damages arising out of the use or inability

P

o use the Product, evenif Polk Audio, Inc. or a Polk Audio Authorized Dealer has been advised of the possibili-

t
ty of such damages, orfor any claim by any other party. Some states do not allow the exclusion or limitation

f consequential damages, so the above limitation and exclusion may not apply to you.

o

ll implied warranties on this Product are limited to the duration of thisexpressed Warranty. Some states do

A
not allow limitation on howlong an implied Warranty lasts, so the above limitations may not apply to you.This
Warranty gives you specificlegal rights, and you also may have other rights whichvary from state to state.

This Warranty applies onlyto Products purchased in Canada, the United States of America,

ts possessions, and U.S. andNATO armed forcesexchanges and audio clubs.

i

he Warranty terms andconditions applicable to Products purchased in other countries

T
are available from the Polk Audio Authorized Distributors in such countries.

oute pièce ou produit remplacé devient la propriété de Polk Audio. Les produitsréparés ou remplacés

T
sous la garantie vous seront expédiés francs de port dans un délai raisonnable.

Cette garantie n’inclut pas le service ou les pièces nécessaires à la réparationdes dommages provoqués

ar accident, désastre, abus, négligence, mode d'expédition ou emballage inadéquat, utilisation commerciale,

p
tensions supérieures au maximum prescrit pour l’unité, aspect visuel du meuble non directementattribuable

un défaut de pièces d’origineou de main d’oeuvre, ou par le service, la réparation, ou toute modification

à
du produit qui n’a pasété autorisé ou approuvé par Polk Audio. Cette garantie sera annulée si le numéro de
série sur le produit aété enlevé, altéré ou falsifié.

Cette garantie prend préséance sur toutes autres garanties énoncées. Si la défectuosité dece produit est

mputable aux pièces d’origine ou à la main d’oeuvre selon les conditions dela garantie exprimées ci-dessus,

i
votre seul recourt sera la réparation ou le remplacement selon les conditions décritesci-dessus. Dans aucun
cas Polk Audio, Inc. pourra-t-elleêtre tenue responsable pour tout dommage accessoire ou indirect causé par
l’utilisation ou par l’incapacité d’utilisation du produit, même si Polk Audio, Inc. ouun revendeur agréé Polk
Audio, a été avisé dela possibilité de tel dommage, ou pour toute réclamation par tout autre parti.

Certains états ne permettant pas l’exclusion ou la limitation des dommages indirects, leslimitations et
exclusions exprimées ci-dessus pourraient ne pas s'appliquer dans votre cas.

Toutes les garanties tacites sur ce produit sont limitéesà la durée de la garantie énoncée. Certains états
ne permettant pas la limitation de la durée d’une garantie tacite, les limitations ci-dessus pourraient ne pas
s’applquer dans votre cas. Cette garantie vous accorde des droits légaux spécifiques; vouspourriez
également avoir d’autres droits qui pourraient varier d’état en état.

Cette garantie s’applique seulement aux produits achetés au Canada, aux États-Unis d’Amérique et ses
possessions, et dans les clubs audio et d’échange des forces armées des É.U.et de l’OTAN. Les modalités
et les conditions de garantieapplicables aux produits achetés dans d’autres pays sont disponibles chez les
distributeurs agréés Polk Audio établis dans ces pays.

Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215, USA 800-377-7655, Fax: [phone], www.polkaudio.com

“Polk Audio” and “Dynamic Balance” are registered trademarksof Polk Investment Corporationused under license by Polk Audio Incorporated.
“Polk Audio” et “Dynamic Balance” sont des marquesde commerce enregistrées dela Britannia Investment Corporation utilisées sous licence par Polk Audio Inc.
U.S. Patent: 1,821,979.
