Polk Audio LCi-C User Manual

LC

i

-SERIES

LCi

C

High Performance In-Wall Loudspeaker

Center Application

Caixa acústica de parede de alto desempenho

Aplicação central

Hochleistungs-Wandlautsprecher

Center-Kanal

Altoparlante da parete dalle prestazioni elevate

Applicazione come diffusore centrale

Altavoces de alto rendimiento empotrados en la pared

Aplicación central

Haut-parleur Haute Performance «In-Wall»

Pour Canal Central

Owner’s

Manual

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS
READ BEFORE OPERATING EQUIPMENT

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as
radiators, heat registers, stoves,or other apparatus
(including amplifiers) that produce heat.

9. Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has been
damaged in any way, liquid has been spilled or
objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not
operate normally, or has been dropped.

10. WARNING: To reduce the risk of fire or electric shock,
this apparatus should not be exposed to rain or
moisture and objects filled with liquids, such as
vases, should not be placed on this apparatus.

Product Disposal—Certain international, national
and/or local laws and/or regulations may apply
regarding the disposal of this product. For further
detailed information, please contact the retailer
where you purchased this product or the Polk Audio
Importer/Distributor in your country. A listing of
Polk Audio Importer/Distributors can be found on
the Polk Audio website www.polkaudio.com or
by contacting Polk Audio at 5601 Metro Drive,
Baltimore, Maryland 21215, USA— Phone:
[phone].

WARNING: LISTEN CAREFULLY

Polk Audio loudspeakers and subwoofers are capable
of playing at extremely high volume levels, which
could cause serious or permanent hearing damage.
Polk Audio, Inc. accepts no liability for hearing loss,
bodily injury or property damage resulting from the
misuse of its products.

Keep these guidelines in mind and always use your
own good judgment when controlling volume:

• You should limit prolonged exposure to volumes

that exceed 85 decibels(dB).

For more about safe volume levels, go to www.polkaudio.com/
education/article/SPL/, or refer to the Occupational
Health and Safety Administration (OSHA) guidelines at
http://www.osha.gov/dts/osta/otm/noise/standards_more.html

TAKE INVENTORY

Inside each LC

i

c speaker container,

you should find the following:

1. One LC

i

c speaker

2. Speaker mounting template

3. Paint mask

4. One perforated aluminum grille

5. LC

i

c Manual

6. Registration Card

Important Note: If anything is missing or damaged,

or if your LC

i

C speaker fails to operate, notify

Polk Audio Customer Support Services immediately
at 800-377-7655.

INSTALLATION RECOMMENDATION
FOR OPTIMUM PERFORMANCE

Important Note: You should have a thorough under­standing of and adhere to all local building and fire
codes. Also, you should be familiar with the area
behind the wall or ceiling into which you plan to
install your speakers. Always use wire that meets
appropriate building and fire codes. Use at least
14 gauge wire or heavier for the best sound quality.
(Note: Wiring is best performed by an experienced
professional.)

When installing your LC

i

Series In-wall Loudspeakers,
be aware of the weight of your particular model (see
specification page for the weight of your model) and
the sturdiness of the material into which you are
installing the speaker. Be aware of any concealed
studs, electrical wiring or plumbing in the wall or
ceiling into which you are installing the speakers.

If you doubt that you possess the necessary
skills or tools, consult your Polk Audio dealer
or a professional installer.

WIRE RECOMMENDATIONS

Runs Gauge
Lengths up to 25' 18 or 16
Lengths greater than 25' 16 or 14
but less than 50'
Lengths greater than 50' 14 or 12
but less than 75'
Lengths greater than 75' 12

LOUDSPEAKER INSTALLATION

You will need:

• Pencil for marking the location
of installation.

• Keyhole saw, utility knife or material-appropriate
tool for cutting drywall or other wall material.

• Level.

• Screwdriver, preferably powered,
with Phillips Head bit.

• Power drill with appropriate bit
(optional, for starting wall cut).

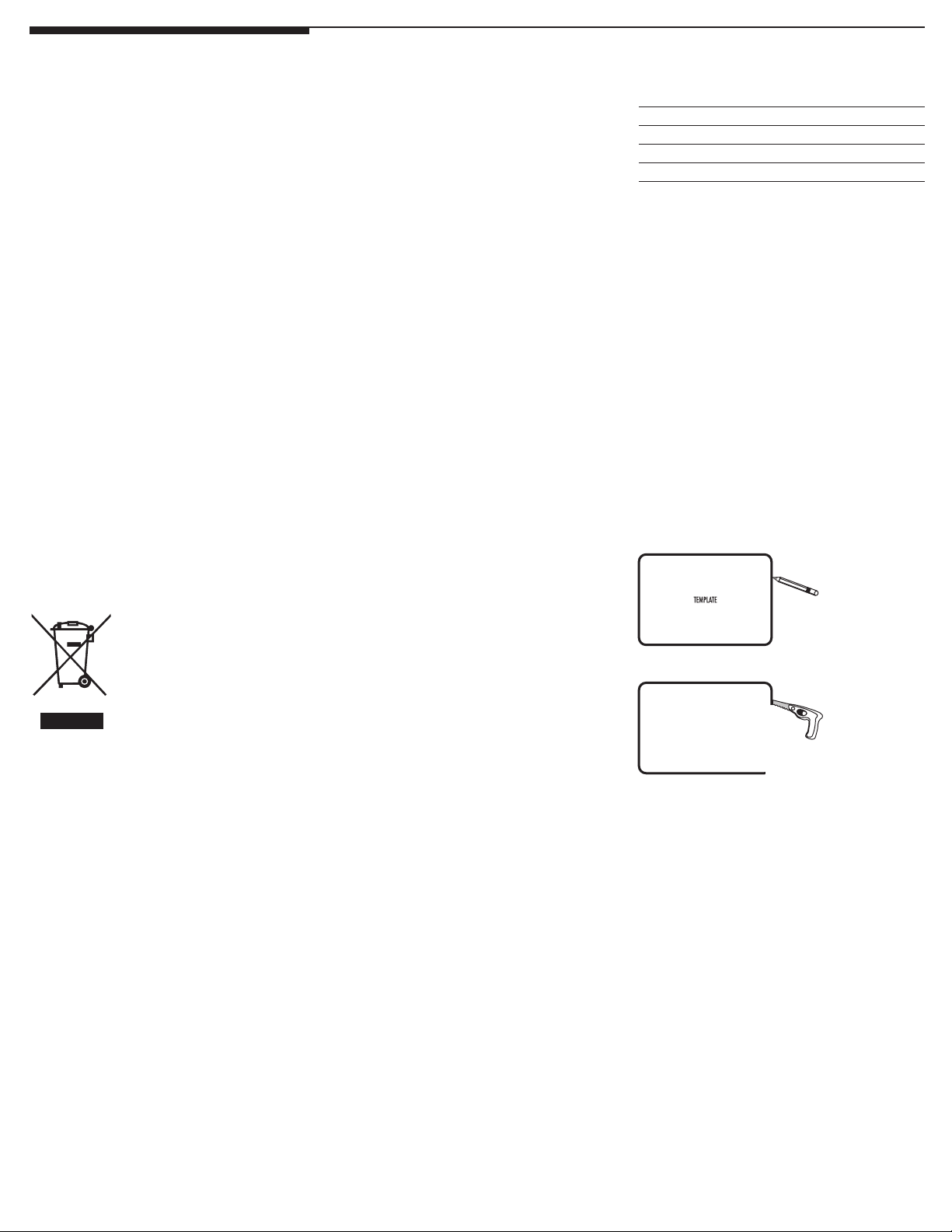

Trace around
the template.

Cut the hole with
the appropriate tool.

2 Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, [e-mail]

PHYSICAL DIMENSIONS

Note: LC

i

c speakers are designed to be used as a

center channel speaker. The LC

i

c fits between 16"

OC (on center) studs.

SPECIFICATIONS

Model LC

i

C

Recommended Amplification 10-150W
(W/channel)

Impedance(Nominal) 4 Ohms

Frequency Response (+/-3dB) 30Hz – 27kHz

(45Hz-26kHz)

Efficiency (2.83V@1M) 91db

Speaker Weight 8.5 lbs. (3.86kg)

For more i n format i on visi t our webs ite at ww w.polk a udio.c o m 3

Mounting Depth

(Assumes 1/2" [12.7mm] drywall)

3-1/2" (8.9cm)

Cutout Width

13-1/8" (33.34cm)

Cutout
Height
7-5/8"

(19.37cm)

Overall

Height
8-15/16"
(22.6cm)

Overall Width

15-5/8" (39.7cm)

LC

i

C

Overall Depth

4" (10.2cm)

4 Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, [e-mail]

Important Note: LCiSeries In-wall Loudspeakers are

not magnetically shielded and should not be placed
closer than 1' (30cm) from a CRT (picture tube) televi­sion or video monitor.

PLACEMENT

Install the LC

i

c as close as possible to ear level.
If the speaker needs to be installed higher, aim
the tweeter up or down as required.

ROOM ENVIRONMENT CONTROL

Tweeter Switch

If your listening room is very reflective, with smooth
sheetrock walls, hardwood floors, and non-cushioned
furniture, the sound will be overly “bright” and unnatu­ral. Selecting the “cut” setting compensates for the
effect of reflectivity in a hard room. Tweeter attenua­tion flattens room response, without hindering higher
frequency response, for warmer, more realistic sound
and more accurate imaging.

PAINTING IN-WALL GRILLES

Painting in-wall grilles

The LC

i

c is supplied with one perforated aluminum

grille, which may be painted.

Required tools:

1. Paint of your choice (grilles must be spray painted).

2. A paperclip or corkscrew (for removing the
paintable grille).

3. Masking tape

4. Paint mask (supplied; covers un-paintable parts)

Preparation:

1. Separate the parts of the speaker. If the speaker
is not yet installed, the grille can be removed
simply by pushing the clamp screws forward
to push the grille off the speaker from the inside.

2. Remove the cloth scrim from the inside of the grille.

3. When painting the speaker frame, use the supplied
paint masks to carefully mask off the front of the
speakers to protect the drivers and baffles. You can
do this while the speaker is already installed in the
wall (if, for instance, you’re repainting the room).
If you do not have the paint masks, carefully mask
the speaker components using paper and masking
tape. Use a paper clip to remove the grille.

Painting the aluminum mesh grille:

The grille of the LC

i

Series speaker features an

even, protective paint. This paint is an ideal primer.

1. Paint the grille.

Note: Grilles must be spray painted. Do not use
a brush and paint. Thick, brushed paint may clog
the grille holes. Use thin coats of spray paint.
If you’re using a compressor and spray gun, use
the finest, most diffused setting. Be careful not
to fill the holes in the grille with paint.

2. When the paint is completely dry, press the white
cloth scrim into place and carefully reinstall the
grille by fitting it into its recess so that it is just
resting on the frame. Starting with one corner,
go around the speaker and push the grille into
the grille notch a little bit at a time. Be gentle;
the grille may be easily bent by rough handling.
You will feel a positive “snap” when the grille
is fully in place.

Painting the frame:

1. Apply paint to exposed (unmasked) parts.
Use two or more thin coats.

2. When the paint is completely dry, remove
the masking material.

For more i n format i on visi t our webs ite at ww w.polk a udio.c o m 5
