Polaroid TDX-02211B User Manual

22” HD LCD TV & DVD Combo

Votre téléviseur peut ne pas ressembler à celui du schéma.

« Polaroid » et « Polaroid and Pixel » sont des marques déposées de Polaroid Corporation, Waltham, MA, USA. Ce document est régulièrement modiﬁ é. Les modiﬁ cations et les corrections des erreurs techniques ou typographiques seront introduites dans les prochaines éditions. Pour plus d’informations sur l’entretien, l’assistance et la garantie, visitez le site

www.polaroid.com.

Ce produit contient des matériaux électriques ou électroniques. La présence de ces éléments peut, s'ils ne sont pas correctement mis au rebut, avoir des effets nuisibles sur l'environnement et la santé de l'homme. La présence de cette marque sur le produit signiﬁ e qu'il ne doit pas être jeté dans les déchets en vrac, mais ramassé séparément. En tant que consommateur, vous devez vous assurer que ce produit est correctement jeté. Pour savoir comment éliminer correctement ce produit, visitez la page www.polaroid.com et cliquez sur « Société » ou appelez le service clientèle de votre pays spéciﬁ é dans le manuel d’instructions.

Fabriqué sous licence par Dolby Laboratories. « Dolby » et le symbole à double D sont des marques de commerce déposées de Dolby Laboratories. Travaux conﬁ dentiels non publiés. © 1992-1997 Dolby Laboratories, Inc.Tous droits réservés.

Ce téléviseur comprend une interface multimédia de haute déﬁ nition (HDMITM). HDMI, le logotype HDMI et High-Deﬁ nition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC.

FCC

Déclaration de la Commission

fédérale des communications

Cet équipement a été testé et déclaré conforme aux normes concernant les appareils numériques de classe B déﬁ nies par l’alinéa 15 du règlement de la FCC. Ces limites sont stipulées aﬁ n de garantir une protection sufﬁ sante contre des interférences nuisibles en zone résidentielle. Cet équipement génère, utilise et peut émettre une énergie de radiofréquence, et s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences néfastes pour les communications radio. Il n’est toutefois pas garanti qu'il n'y ait pas d'interférence pour une installation donnée. Si l’équipement crée des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en allumant et en éteignant l’équipement, il est recommandé à l’utilisateur d’essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes:

1. Réorienter ou déplacer l'antenne réceptrice.

2. Augmenter la séparation entre l'équipement et le récepteur.

3. Brancher l’équipement dans une prise ou un circuit différent de celui auquel le récepteur est connecté.

4. Consulter un vendeur ou un technicien radio ou télévision expérimenté pour obtenir de l’aide.

Tout changement ou modification non autorisé(e) de cet appareil qui ne serait pas expressément approuvé(e) par le fabricant peut annuler le droit de l’utilisateur d’employer l’équipement.

FRANÇAIS

FRAN-

MISE EN GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE

Le symbole de l’éclair avec pointe de ﬂ èche, dans un triangle équilatéral, a pour objet d’avertir l’utilisateur de la présence d’une « tension dangereuse » non isolée dans le boîtier de l’appareil dont la valeur peut être sufﬁ sante pour constituer un risque d’électrocution.

Le point d’exclamation placé à l’intérieur d’un triangle équilatéral prévient l’utilisateur des instructions d’exploitation et d’entretien (service client) inclus dans le guide accompagnant l’appareil.

PRODUIT À LASSER DE CLASSE 1

MISE EN GARDE : N’EFFECTUEZ QUE LES CONTRÔLES, AJUSTAGES OU PROCÉDURES SPÉCIFIÉS DANS CE MANUEL SINON VOUS RISQUEZ D’ÊTRE EXPOSÉ AUX RAYONNEMENTS DANGEREUX.

ATTENTION: Rayonnement laser à l’ouverture. Ne regardez pas le faisceau directement.

NE PAS OUVRIR

Avertissements et précautions

Pour prévenir toutes blessures, les consignes de sécurité suivantes doivent être observées pendant l'installation, l'utilisation, les réparations et l'entretien de cet équipement. Avant d'utiliser cet équipement, veuillez lire ce manuel complètement et le garder pour de futures consultations.

Ce symbole est conçu pour avertir l'utilisateur aﬁ n d'éviter tout risque de choc

AVERTISSEMENT

MISE EN GARDE

Aﬁ n de réduire le risque d’incendie et de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité.

▪ POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, ▪ NE ENLEVER PAS LE COUVERCLE (OU LE FOND). ▪ CET APPAREIL NE CONTIENT AUCUNE PIÈCE SUSCEPTIBLE DE FAIRE

L'OBJET D'UN ENTRETIEN PAR L'UTILISATEUR. ▪ CONTACTEZ UN TECHNICIEN AGRÉÉ POUR TOUTE RÉPARATION.

L'utilisation de commandes, de réglages ou l'accomplissement de procédures autres que celles indiquées ci-après peut causer une exposition à des rayonnements dangereux.

électrique. Cet équipement ne peut être démonté que par du personnel qualiﬁ é.

Ce symbole est conçu pour avertir l'utilisateur de la présence d'instructions d'opération et d'entretien importantes dans les documents joints à l'appareil.

Importantes consignes de sécurité

Ce symbole indique des points d'avertissements.

Ce symbole indique des actions ne devant pas être réalisées.

Ce symbole indique des actions devant être réalisées.

▪ Ne placez pas l'équipement sur des chariots, supports, tables, étagères irréguliers ou

instables.Il risquerait de tomber, blessant gravement des enfants ou adultes, et pourrait être sévèrement endommagé.

▪ Utilisez seulement un chariot ou support recommandé par le fabricant. Cet équipement ainsi

que le chariot ou support recommandé doivent être manipulés avec soin. Des arrêts rapides, une force excessive et des surfaces inégales peuvent causer le retournement de l'ensemble téléviseur/support.

▪ Ne désactivez pas la ﬁ che triﬁ laire de mise à la terre. La broche de mise à la terre sur la

ﬁ che à trois broches est une caractéristique importante. Retirez la broche de mise à la terre

augmente les risques d'endommager l'équipement.

▪ Si vous ne parvenez pas à enﬁ ler la ﬁ che dans la prise électrique, contactez un électricien

pour installer une prise mise à la terre.

▪ Toujours opérez cet équipement à partir de la source d'alimentation de type indiqué sur

l'arrière de la plaque du modèle/de série.

▪ Ne chargez jamais les prises murales et extensions.

Avertissements et précautions

▪ Utilisez et manipuler le cordon d'alimentation avec soin. Ne pas poser d'objets lourds sur

le cordon d'alimentation c.a.

▪ Ne tirez pas sur le cordon d'alimentation c.a. Ne pas manipuler le cordon d'alimentation

c.a. avec les mains humides.

▪ Ne touchez pas au cordon d'alimentation et câble de l'antenne pendant des orages

électriques.

▪ Retirez le cordon de la prise murale si l'équipement est destiné à ne pas être utilisé

pendant une longue période.

▪ Cet équipement ne doit pas être placé, utilisé ou manipulé près d’une source d’eau.

▪ N’exposez pas cet équipement au liquide, à la pluie ou à l'humidité.

Consulter un spécialiste si l'un des liquides ci-dessus est renversé sur l'équipement.

▪ N’exposez pas l'équipement à des températures extrêmes ou à la lumière directe du

soleil, il risquerait de surchauffer et d'être endommagé.

▪ N’installer pas l'appareil près d’une source de chaleur telle que radiateurs, registres de

chaleurs, fourneaux et autres appareils produisant de la chaleur.

▪ N’essayez pas de réparer soi-même cet appareil.

▪ Ouvrez ou retirez les couvercles pourrait vous exposer à de la tension ou autres dangers

qui risquant d'invalider la garantie. Conﬁ ez l'entretien à du personnel qualiﬁ é.

▪ Ne placez pas ou laisser tomber d'objets sur le dessus de l'appareil.

▪ N’ insérez rien dans les trous de ventilation de l'équipement.

L'insertion d'un objet métallique ou inﬂ ammable pourrait causer un incendie ou un choc

électrique.

▪ Protégez le cordon d’alimentation afin d’éviter qu’il soit piétiné ou pincé, en particulier à

la prise murale, à la prise multiple et à la sortie de l’appareil.

▪ Ne placez pas l'équipement sur des chariots, supports, tables, étagères irréguliers ou

instables. L'équipement pourrait tomber, blessant gravement des enfants ou adultes, et pourrait être gravement endommagé.

Toujours placer l'équipement sur le plancher ou sur une surface stable, plate, solide et

sufﬁ samment robuste pour supporter le poids de l'équipement.

▪ Ne bloquez aucune ouverture de ventilation. Laisser un espace autour de l'équipement. Ne placez jamais l'équipement : sur un lit, sofa, tapis ou toutes surfaces similaires ; trop près des draperies/rideaux/murs,

dans une bibliothèque, armoire, ou tout autre endroit qui pourraient empêcher une bonne ventilation.

▪ Débranchez cet appareil lors d'orages ou lorsqu'il n'est pas utilisé pendant de longues

périodes.

▪ Confiez tout entretien à un personnel qualifié. Un entretien est requis lorsque l’appareil a

subi des dommages, tels que des dommages au cordon d’alimentation ou à la fiche, lorsque du liquide a été renversé ou que des objets sont tombés dans l’appareil, en cas d’exposition aux intempéries et à l’humidité, en cas d’anomalie de fonctionnement ou de chute de l’appareil.

▪ Toujours retirez le cordon d'alimentation de la prise avant de nettoyer l'équipement.

▪ N‘utilisez jamais de nettoyant liquide ou en aérosol sur l'équipement.

Nettoyez avec un chiffon sec uniquement.

FRANÇAIS

FRAN-

▪ N’utilisez que des périphériques et des accessoires spécifiés par le fabricant.

Avertissements et précautions

Extérieur Consignes de sécurité pour l'antenne

Si une antenne extérieure est branchée, suivez les précautions suivantes :

▪ Une antenne extérieure ne doit pas se trouver à un endroit où elle pourrait être en contact

avec des lignes aériennes d'électricité ou tout autre circuit électrique ou lumière électrique.

▪ Lors de l'installation d'un système d'antenne extérieure, des mesures de sécurité extrêmes

doivent être prises pour éviter tout contact avec des lignes électriques. Le contact direct avec des lignes électriques pourrait être fatal et doit être évité à tous prix.

La Section 810 du Code national de l’électricité (CNE), fournit des informations relatives à la mise à la terre correcte du mât et du support, la mise à la terre du ﬁ l conducteur de l’antenne à l’unité de décharge de l’antenne, la taille des conducteurs de mise à la terre, l’emplacement de l’unité de décharge de l’antenne, la connexion aux conducteurs de terre ainsi que les normes en matière de prises de terre.

Entrée de courant de l'antenne

Serre-câbles de terre

Unité de décharge de l'antenne

Équipement de service électrique

(NEC section 810-20)

Conducteurs de terre (NEC section 810-20)

Serre-câbles de terre

Service d'alimentation de terre (NEC Art250 partie H)

NEC : National Electrical Code

EXEMPLE DE MISE À LA TERRE D'UNE ANTENNE EXTÉRIEURE

TABLE DES MATIÈRES

Déclaration de la Commission fédérale des communications ... 1

Avertissements et précautions

Importantes consignes de sécurité............................................................................ 2

Consignes de sécurité pour l'antenne ............................................................................ 4

Chapitre 1 : Présentation du téléviseur LCD

Fonctions clés ...........................................................................................................6

Contenu du paquet .................................................................................................... 7

Mise en place du téléviseur LCD............................................................................... 8

Le téléviseur LCD ...................................................................................................... 11

Télécommande.......................................................................................................... 13

Chapitre 2 : Installation du téléviseur LCD

Brancher un câble de télévision ou une antenne ...................................................... 17

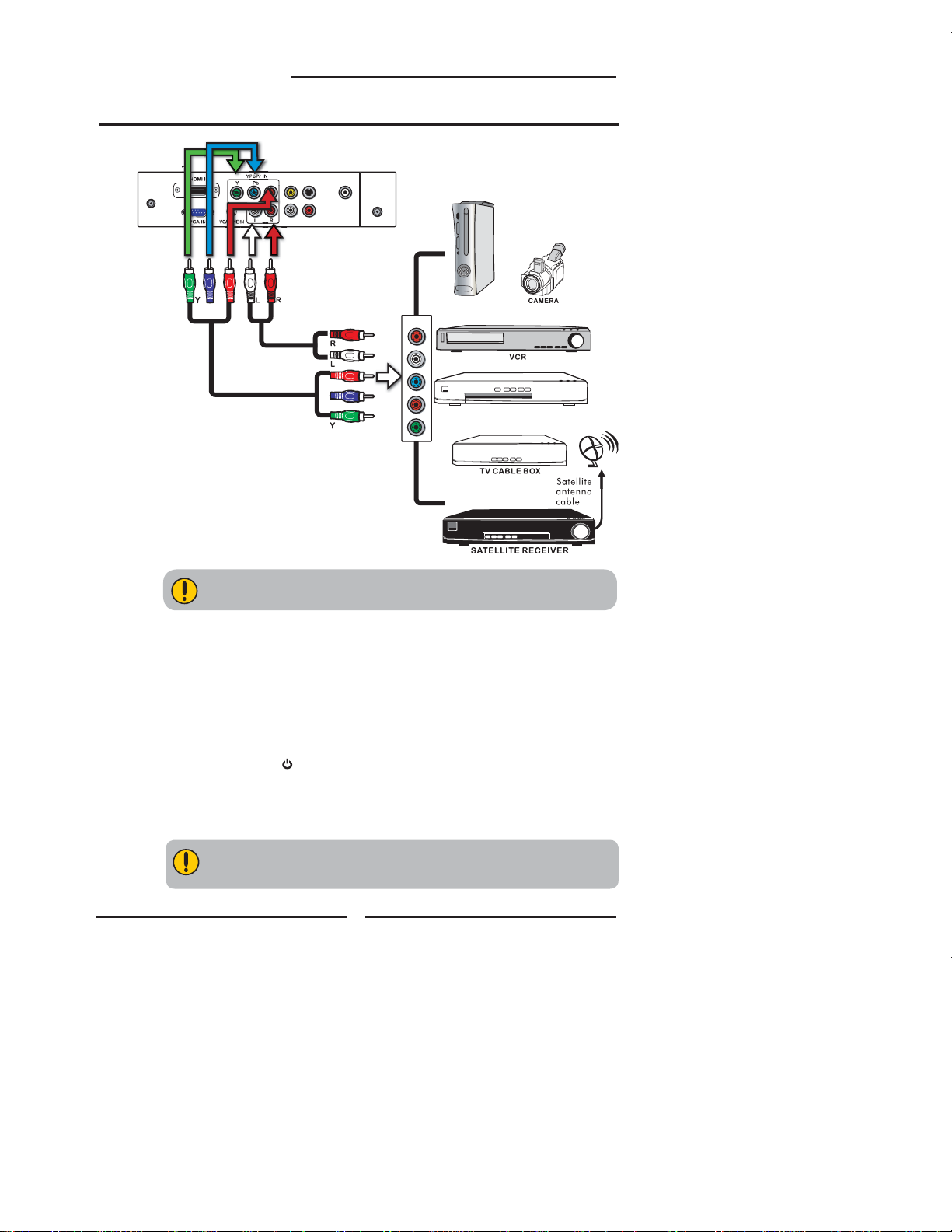

Branchement d’un dispositif A/V avec un connecteur composante...........................22

Branchement d’un dispositif A/V avec un connecteur S-Video ................................. 23

Branchement d’un dispositif AV avec un connecteur pour composantes (YPbPr) .... 24

Connexion d'équipement AV avec un connecteur HDMI ........................................... 25

(Interface multimédia haute déﬁ nition) ......................................................................25

Connexion d'équipement AV avec un connecteur DVI .............................................. 26

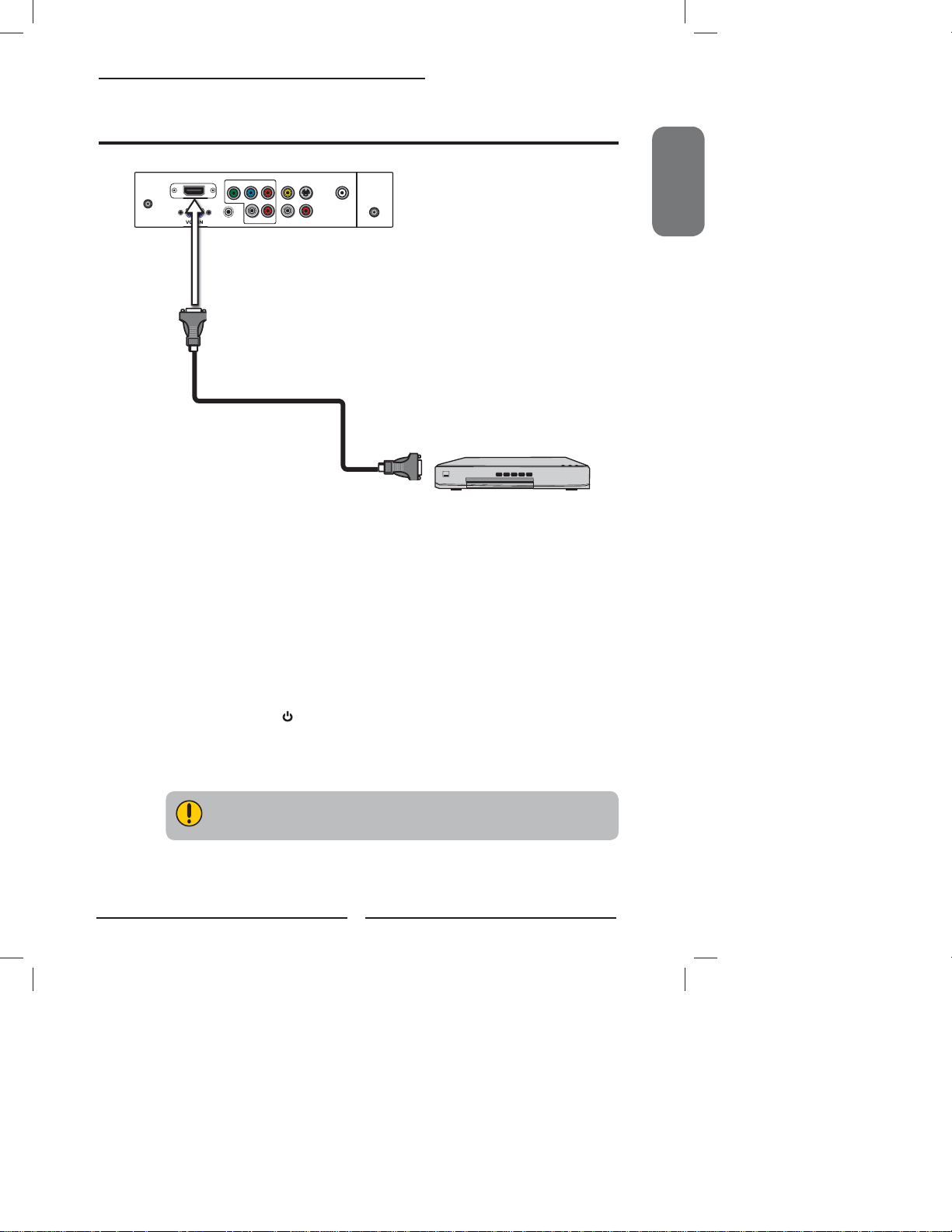

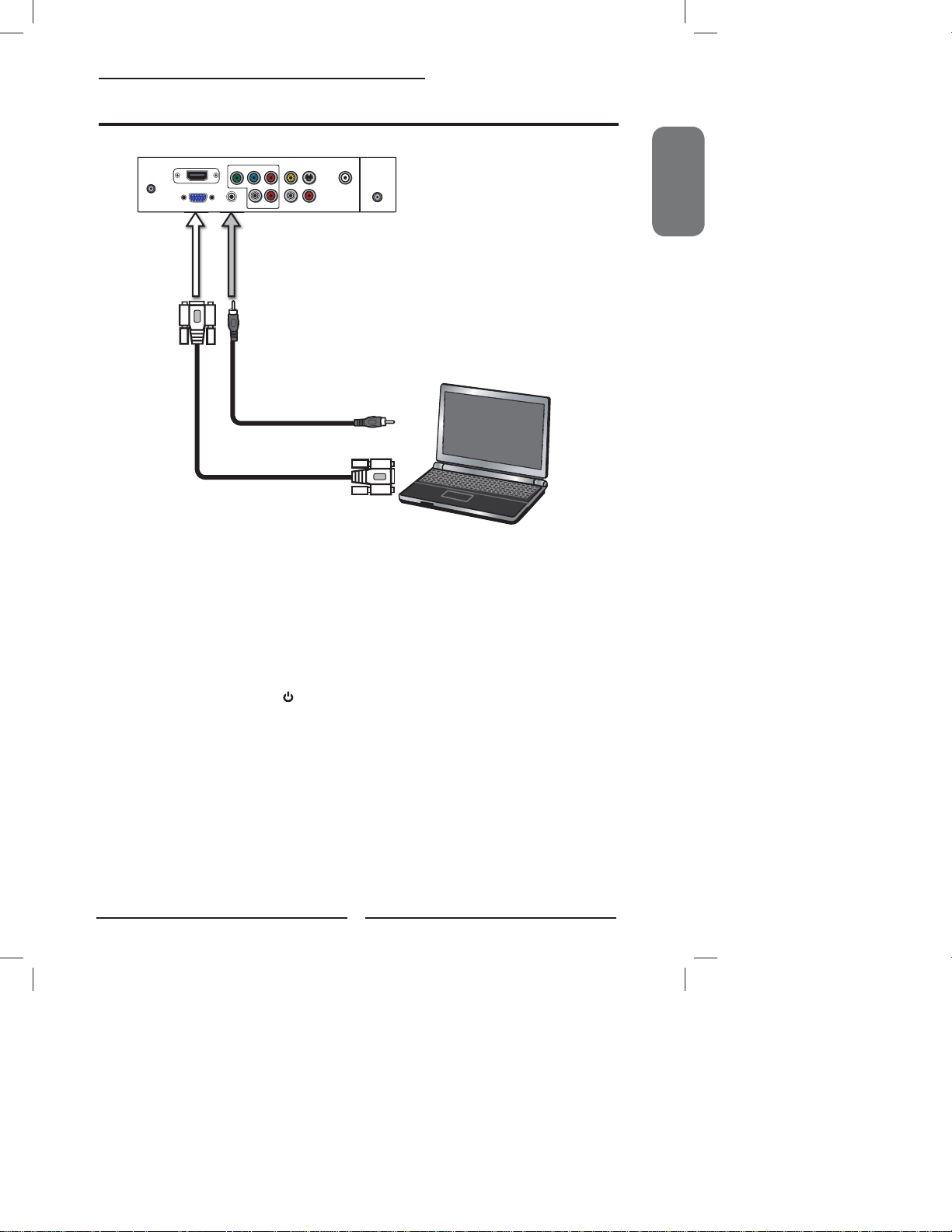

Connexion à un ordinateur personnel (PC) ............................................................... 27

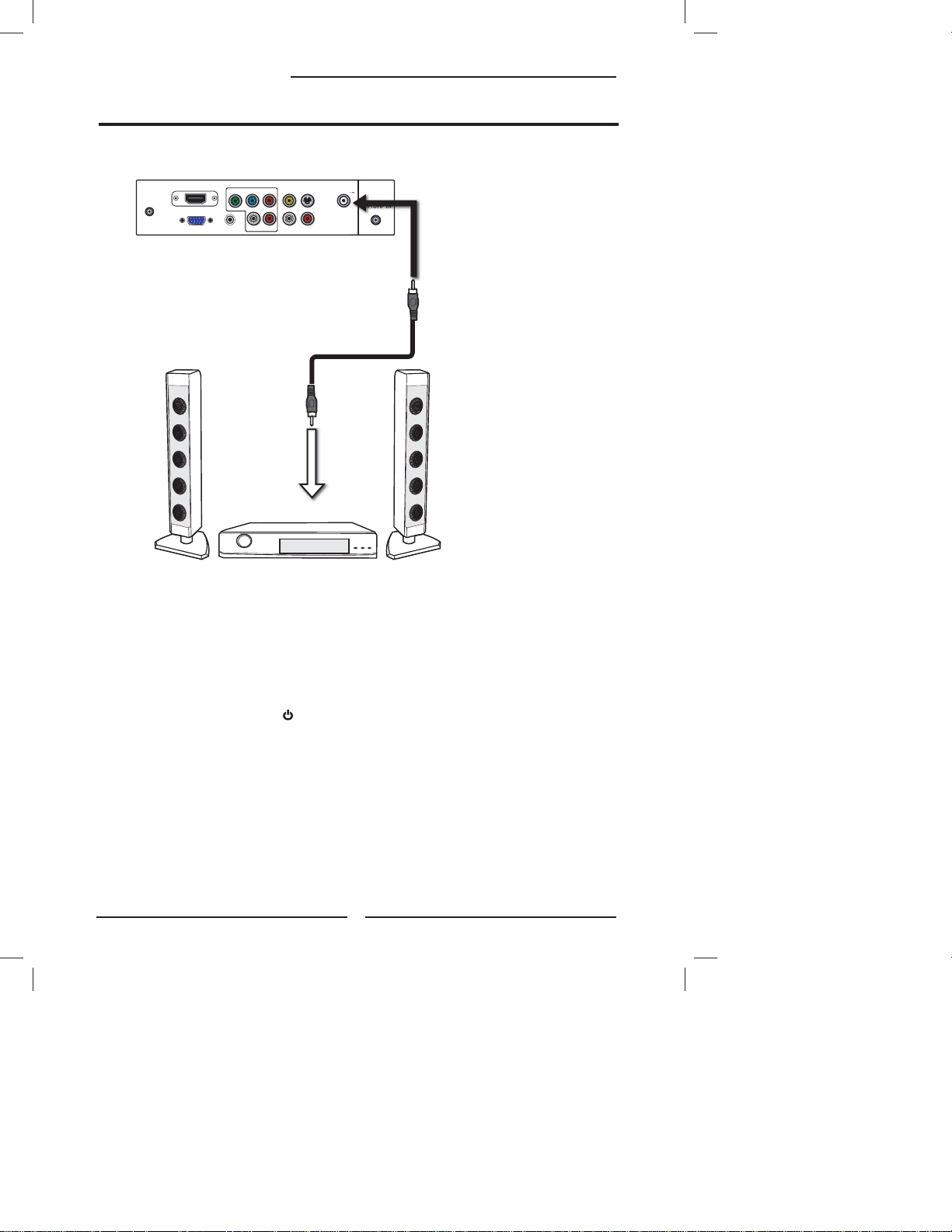

Connexion d'un récepteur audio ou d'un système de son Dolby numérique 5.1 ......28

FRANÇAIS

FRAN-

Chapitre 3 : UTILISATION DES FONCTIONS

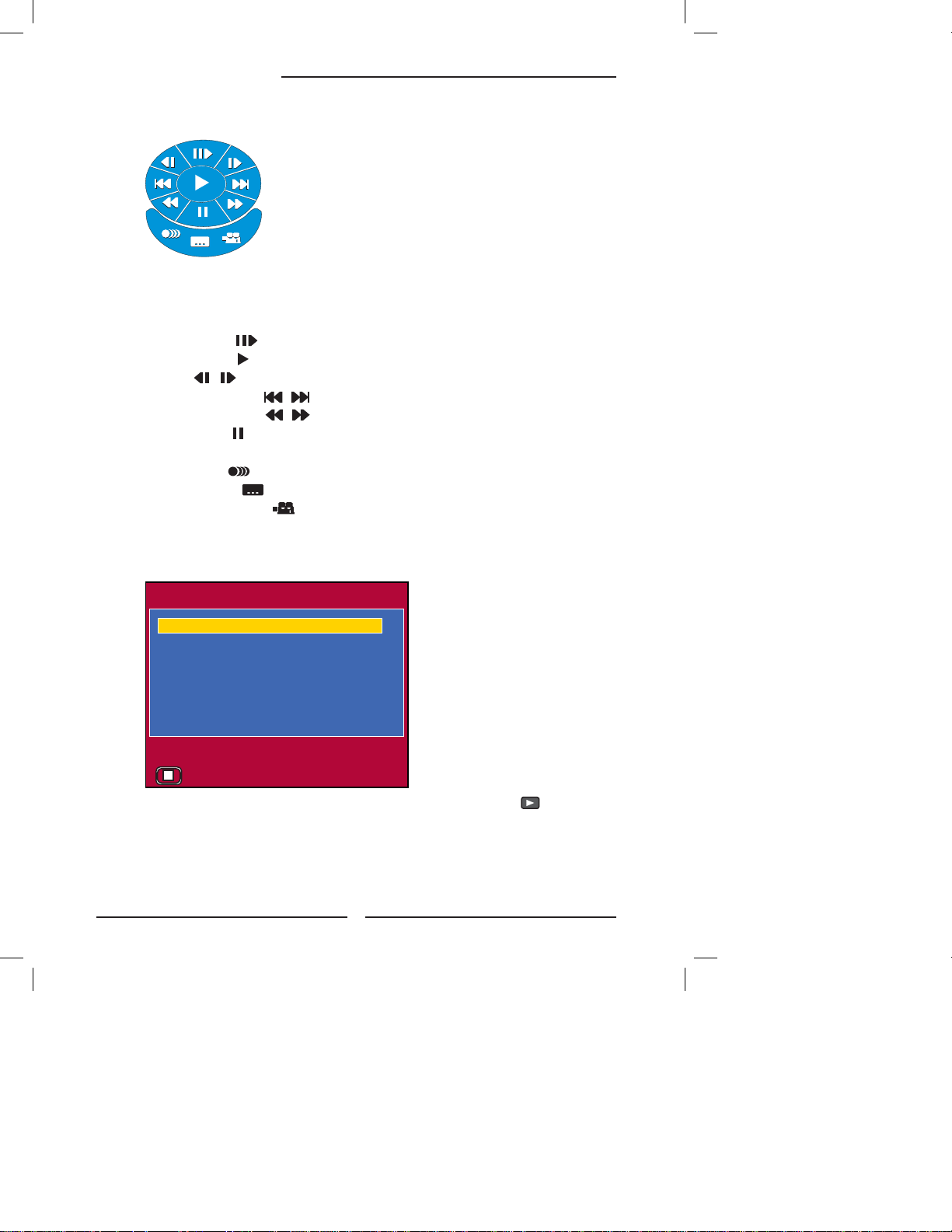

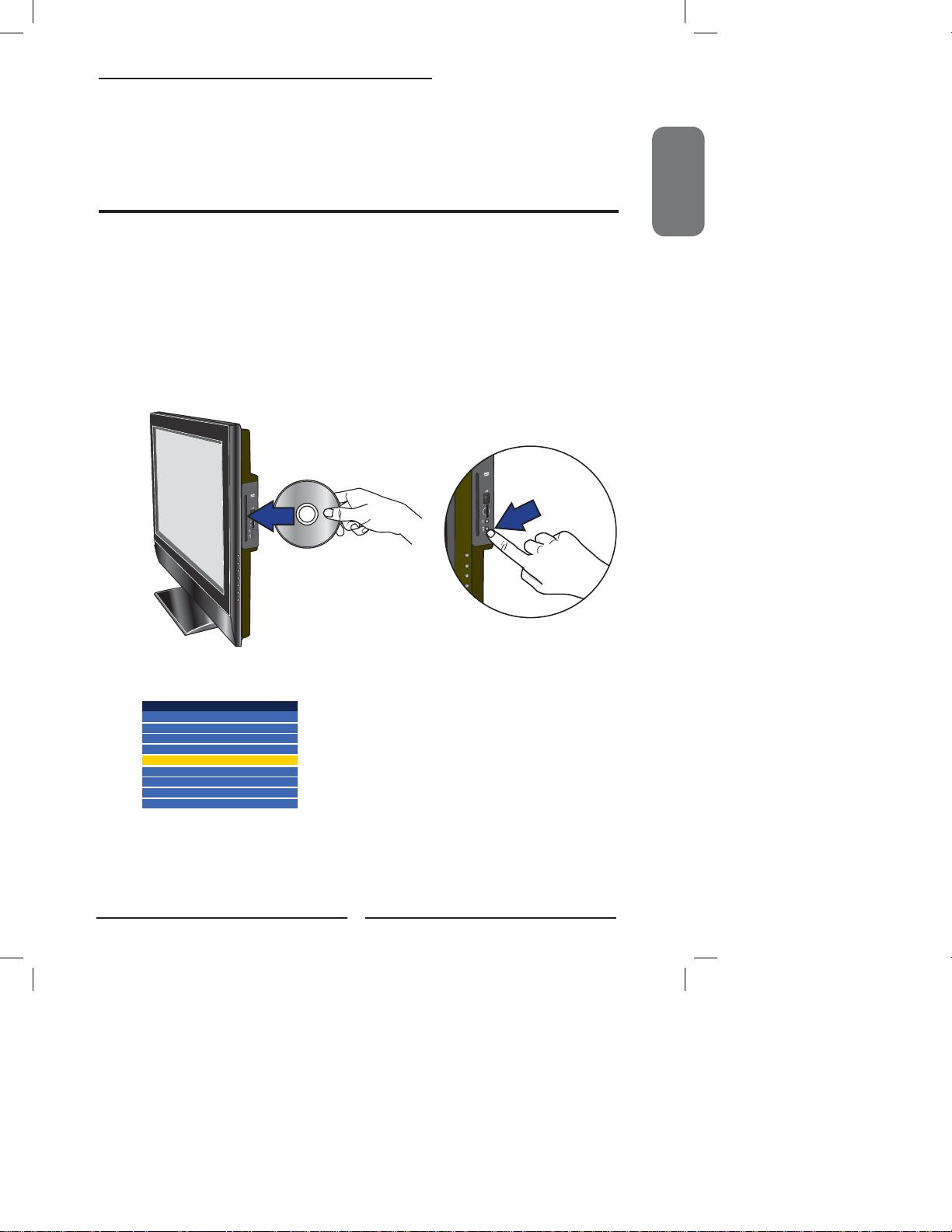

Utilisation du DVD Intégré ......................................................................................... 29

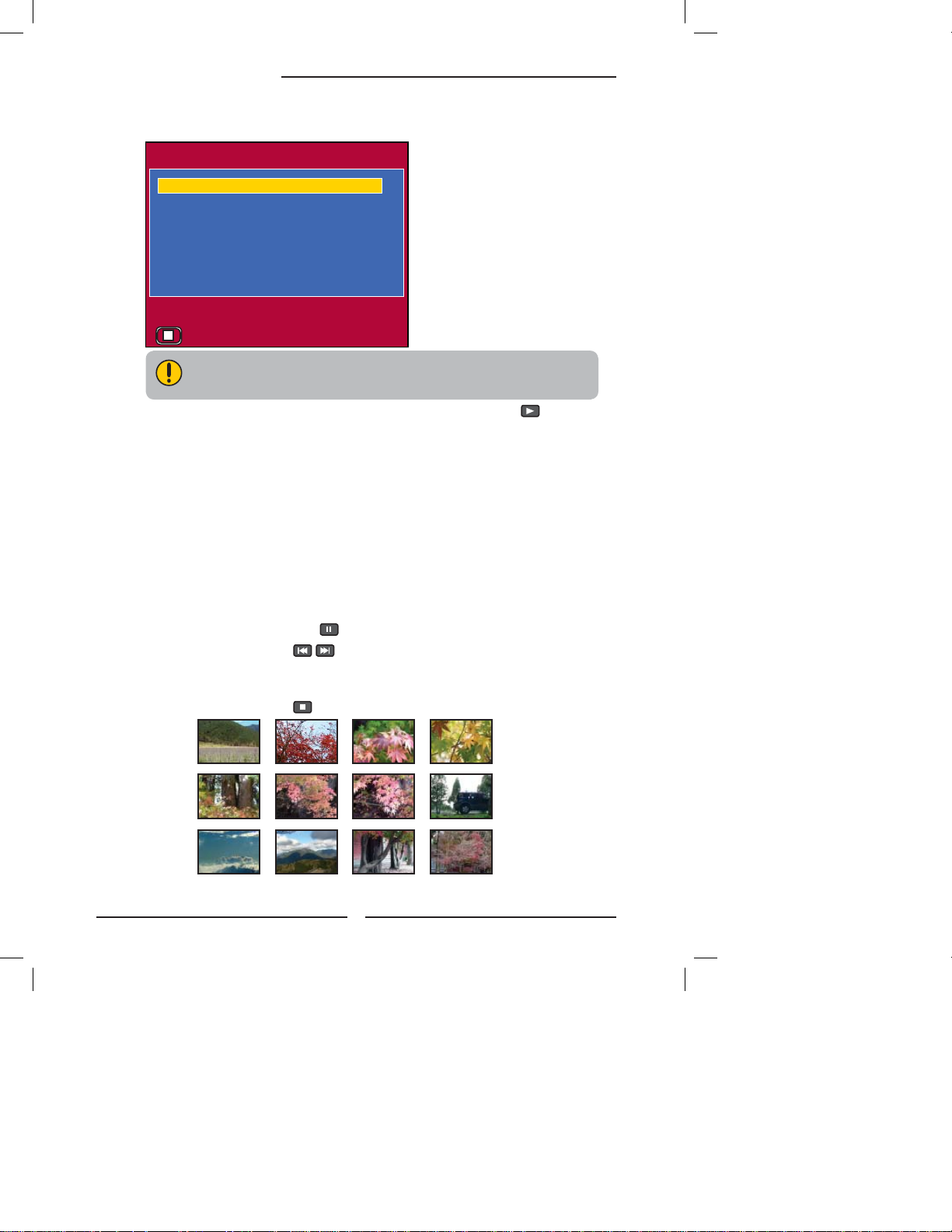

Utilisation du Dispositif de Stockage USB et du Lecteur de Carte SD. ..................... 31

Afﬁ chage Grand écran ..............................................................................................34

Utilisation du Guide de programmation ..................................................................... 35

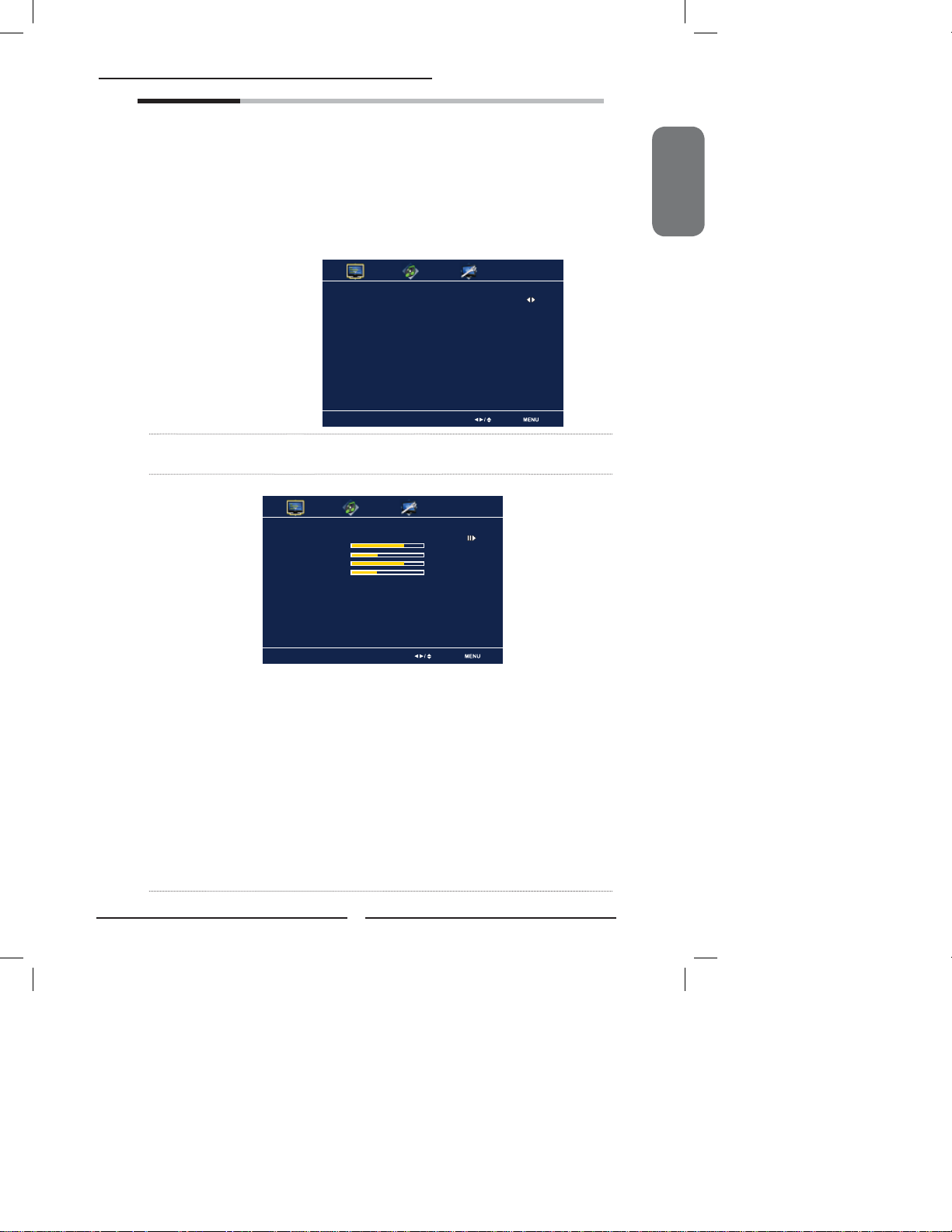

Utilisation du menu .................................................................................................... 36

Personnalisation des paramètres VIDÉO.................................................................. 38

Personnalisation des paramètres AUDIO..................................................................40

Personnalisation des paramètres TV ........................................................................ 42

Personnalisation des paramètres de CONFIGURATION .......................................... 44

Utilisation des paramètres de verrouillage des programmes .................................... 47

SPÉCIFICATIONS ....................................................................... 52

PROGRAMMATION DE LA TÉLÉCOMMANDE ......................... 53

Chapitre 1 Présentation du téléviseur LCD

Fonctions clés

Bornes audio/vidéo pour la connexion d'équipement externe

▪ 1 borne d’entrée de vidéo composante ▪ 1 entrée S-VIDEO ▪ 1 ensembles de bornes d'entrées vidéo component ▪ 1 borne d'entrée DE LIGNE VGA/VGA ▪ 1 borne d’entrée HDMI ▪ 1 ensemble de bornes d'entrée audio (L/R) pour C-VIDEO/S-VIDEO composant ▪ 1 ensemble de bornes d'entrée audio (L/R) pour composant ▪ 1 sortie COAXIALE ▪ 1 borne d'écouteurs

Lecteur de DVD intégré type encoche

▪ Supporte compatibilité DVD/SVCD/VCD/CD

Lecteur Carte SD intégré

▪ Permet de lire les fichiers numériques enregistrés sur une carte SD.

Connecteur USB intégré

Système d'accord télévision intégré pour la réception de HD ATSC

▪ Cette fonction permet la réception de télédiffusion HD sans l'ajout d'une boîte

numérique.

Interface multimédia haute définition (IMHD)

▪ L'interface multimédia haute déﬁ nition (IMHD) est un petit interconnecteur convivial qui

peut supporter jusqu'à 5 Gbps de vidéo et audio combinés dans un seul câble. Ce système élimine les coûts, la complexité et le désordre causés par l'utilisation de plusieurs câbles pour brancher les systèmes audiovisuels actuels.

Entrées vidéo TVHD Component

▪ Offre la meilleure qualité vidéo pour les connexions DVD (HD1080p, 1080i, 720p) et

connexions de boîte numérique (HD 1080p, 1080i, 720p).

Réduction numérique du bruit 3D

▪ Cette fonction peut réduire numériquement le parasitage pour augmenter la qualité de l'image.

Détection mode film (3:2 ajustement 24 images arrière)

▪ Cette fonction peut détecter automatiquement le contenu dérivé d'un ﬁ lm et ajuster

l'image de l'entrecroisement correspondant pour donner une apparence naturelle plus claire à l'image en mouvement.

Contenu du paquet

DVR

Assurez-vous que tout les éléments suivants sont inclus.

 Téléviseur LCD

Chapitre 1 Présentation du téléviseur LCD

FRANÇAIS ENGLISH

 Câble VIDEO Télécommande/

 Câble component

2 Piles AAA

SET UP

CAB/

AUXDVD

SAT

SLEEP

DVD MENU

PAGE

VOL CH

LAST

MUTE

ASPECT

LIVE TV

PIP

GUIDE

EXIT

INFO

DVR

ABC

DEF

JKL6MNO

GHI

WXYZ

PQRS

TUV

INPUT

ENTER

 Cordon d'alimentation

 Manuel de l’utilisateur

 Câble AUDIO

 Guide rapide de l’utilisateur

 Adaptateur CC-CA

 Carte de garantie

Seuls ces éléments vous seront nécessaires pour régler et actionner le téléviseur LCD dans sa conﬁ guration de base.

Assurez-vous que tout le contenu ci-dessus soit inclut dans l'emballage. Si l'un des éléments manque, veuillez contacter le département du service à la clientèle de Polaroid.

Chapitre 1 Présentation du téléviseur LCD

Mise en place du téléviseur LCD

Installation du support du téléviseur

Respectez les instructions ci-dessous pour installer le support du téléviseur :

 Ouvrez le boîtier et vériﬁ ez qu’il contient toutes les pièces nécessaires. Le paquet

contient :

Téléviseur LCD

Support

 Couvrez une stable plane d’un chiffon doux. Placez le téléviseur LCD face vers le

bas sur le linge. Fixez le support au bas du téléviseur LCD tel qu’indiqué :

 Puis, poussez le support jusqu’à ce qu’il s’emboîte dans le socle du téléviseur

LCD.

Pour débrancher la prise du pied du poste de TV LCD pour ﬁ xation murale :

Assurez-vous que la base du pied est bien démontée. Pour monter l'appareil sur le mur, débranchez la prise du pied ﬁ xée à l'arrière de la TV. Utilisez un tournevis Phillips pour dévisser la vis placée à l'intérieur de la prise du pied. La section de la prise du pied doit alors glisser hors de la tige de repère connectée à la TV.

Pour monter ce poste de TV LCD sur un mur, vous avez besoin d'un support de montage standard VESA 100x100.

Mise en place de votre téléviseur LCD

Chapitre 1 Présentation du téléviseur LCD

Comment démonter le support du téléviseur

Si vous préférez monter votre téléviseur sur un mur, veuillez suivre les instructions cidessous:

 Retirer la base du support du téléviseur.

 Utiliser un tournevis cruciforme Phillips pour retirer la vis située à

l’intérieur du col du support du téléviseur.

FRANÇAIS ENGLISH

 Faire glisser le col du support du téléviseur en dehors de la tige branchée

à l’arrière du téléviseur.

Pour monter le téléviseur LCD à un mur, vous avez besoin d’un support de ﬁ xation VESA standard 100 x 100. Reportez-vous aux instructions du support de ﬁ xation

VESA (non fournies) pour terminer le montage de votre téléviseur sur le mur.

Chapitre 1 Présentation du téléviseur LCD

Réglage du téléviseur

 Utilisez un câble d’antenne pour brancher le signal VHF/UHF à la borne ANT. du

téléviseur LCD (cf. pages 19-20).

 Branchez le cordon d'alimentation c.a. à l'arrière du téléviseur et dans la prise murale.

 Insérez les deux piles fournies dans la télécommande.

Étape 1 Glissez le couvercle arrière vers le haut pour ouvrir le compartiment à piles de la télécommande.

Étape 2 Insérez deux piles de type AAA. Assurez-vous que les pôles (+) et (-) des piles correspondent aux pôles indiqués sur le compartiment à piles. Replacez le couvercle en place.

Ne pas utiliser de nettoyants corosifs (nettoyant pour porcelaine, acier inoxydable, toilette ou à four etc.) sur la télécommande car cela pourrait l'endommager.

 Branchez un autre dispositif AV externe (cf. pages 21-27).

Le téléviseur LCD

Chapitre 1 Présentation du téléviseur LCD

Vue latérale avant/gauche/droite et commandes

Vue latérale droite

Vue Avant

Récepteur infrarouge

DEL

Le voyant DEL signale l'activation du téléviseur LCD.

VOLUME

Augmentation ou réduction du volume. Sélectionne le menu principal et change les valeurs pour les éléments en mode OSD.

CHANNEL▲▼

Balaye les canaux vers le haut ou le bas. Sélectionne l'élément de sous-menu en mode OSD.

Appuyez une fois pour afﬁ cher le OSD (on screen display- afﬁ chage à l'écran), appuyez une deuxième fois pour désactiver le OSD.

INPUT

Sélectionne différentes sources de signal d'entrée.

Met le téléviseur LCD sous tension et active le mode standby (veille).

Proﬁ l gauche

ÉCOUTEURS

Permet de brancher les écouteurs externes pour écouter individuellement la télévision.

USB

Permet de lire les ﬁ chiers numériques enregistrés sur un dispositif de stockage USB. MP4/JPEG

LECTEUR DE CARTE SD INTÉGRÉ

Permet de lire les ﬁ chiers numériques enregistrés sur une carte SD : JPEG/ MPEG1/MPEG2/MPEG4

MARCHE/PAUSE

STOP/EJECT

LECTEUR DVD TYPE FENTE

N'importe lequel des types de disque suivants peut être lue sur le lecteur DVD : DVD/VCD/CD/CD-R/CD-RW/JPEG/ KODAK PICTURE CD/WMA/DVD+R/ RW/DVD-R/RW/MPEG-4

FRANÇAIS ENGLISH

Chapitre 1 Présentation du téléviseur LCD

Vue arrière et connecteurs

Entrée S-VIDEO/VIDEO/AUDIO(L/R)

Se connecte aux connecteurs de sortie S-Vidéo/ composante et AUDIO (L/R) sur l'équipement vidéo externe.

Entrée YPbPr

Permet de connecter le lecteur DVD, la boîte numérique ou un autre équipement AV avec les composantes (YPbPr) vidéo et connecteurs de sortie audio.

HDMI IN

VGA IN

YPbPr

VGA LINE IN

YPbPr IN

VIDEO S-VIDEO COAXIAL

LR LR

VHF/UHF IN

Entrée CC

Se branche sur l’adaptateur CA-CC

Entrée VGA/Entrée ligne VGA

Pour brancher un PC ou un autre équipement avec des ﬁ ches de sortie VGA et AUDIO.

ENTRÉE IMHD

Permet de connecter l'équipement AV numérique avec le connecteur IMHD. Le IMHD supporte un vidéo hautedéﬁ nition amélioré et deux canaux numérique audio.

Sortie SPDIF

Se connecte à la prise audio sur le système audio numérique/ standard 5.1.

VHF/UHF IN

Connecte l'entrée RF de l'antenne VHF/UHF ou du câble pour recevoir la télévision haute déﬁ nition/ standard.

DVR

Télécommande

Chapitre 1 Présentation du téléviseur LCD

Cet ensemble inclut une télécommande Polaroid qui vous permet de contrôler jusqu'à quatre appareils. Pour sélectionnez un appareil, sélectionner simplement l'un des modes de contrôles d'appareils suivants : TV, CBL/SAT, DVD/VCR ou AUDIO.

SET UP

CAB/

SAT

SLEEP

DVD MENU

AUXDVD

Permet d'allumer ou d'éteindre le

téléviseur LCD

SET UP Code de programmation de la

télécommande universelle. Pour de plus amples informations sur la conﬁ guration de votre télécommande, consulter la section « Programmation de votre télécommande » (cf. page 56).

TV Contrôle le lecteur poste de TV LCD /

DVD intégré / lecteur de carte USB/SD.

VOL CH

8 9

MUTE

GUIDE

INFO

ASPECT

LIVE TV

PIP

PAGE

LAST

EXIT

CAB/SAT Contrôle un cablosélecteur ou récepteur

satellite.

DVD Contrôle un lecteur DVD ou lecteur

vidéo.

AUX Contrôle un ampliﬁ cateur audio.

SLEEP Passe à travers les différents cycles de

mise en veille du téléviseur LCD :

(MISE EN VEILLE)

OFF/10/20/30/40/50/60/90/120 mins

  ► Autres fonctions des touches de

l'appareil

   

ABC

JKL6MNO

WXYZ

TUV

ENTER

DEF

VOL+- Augmente ou réduit le volume.

CH▲▼ Change les chaînes vers le haut ou le

bas

ASPECT Permet de faire déﬁ ler les réglages du

GHI

PQRS

INPUT

mode grand écran : NORMAL/FULL/ WIDE/ZOOM

MUTE Un appui met l'appareil en sourdine. Un

second appui restaure l'audio.

FRANÇAIS ENGLISH

LAST Revient à la chaîne précédente.

GUIDE En mode TV, appuyer sur GUIDE pour

afﬁ cher le Guide de programmation à l'écran.

Chapitre 2 Installation du téléviseur LCD

DVR

SET UP

CAB/

SAT

VOL CH

MUTE

GUIDE

INFO

SLEEP

DVD MENU

ASPECT

LIVE TV

PIP

AUXDVD

PAGE

LAST

EXIT

ABC

DEF

JKL6MNO

WXYZ

TUV

ENTER

GHI

PQRS

INPUT

PIP Autre touche de fonction de l'appareil

MENU Afﬁ che le menu OSD à l'écran.

◄ ►▲▼,OK Permet de parcourir les options OSD et de

sélectionner les éléments individuels du menu. OK conﬁ rme les options de conﬁ guration.

OK En mode TV, appuyez sur OK pour

afﬁ cher une liste de chaînes

INFO Afﬁ che des informations sur l'écran du

téléviseur LCD telles que la source, la chaîne et le titre du programme.

CC Parcourt les sous-titres codés :

 Sous-titrages analogiques : OFF/

CC1/CC2/CC3/CC4/Text1/Text2/

Text3/Test4  Sous-titrages numériques : Permet de régler les sous-titrages:

EXIT Permet de quitter le menu OSD.

0-9/ENTER Appuyez sur un numéro pour

sélectionner une chaîne. Une fois la sélection effectuée, appuyez sur ENTER pour activer la chaîne, sinon celle-ci s'active automatiquement après 3 secondes

INPUT Appuyez sur INPUT pour afﬁ cher une

liste de fournisseurs, utilisez les touches ▲▼pour sélectionner l'équipement vidéobranché aux entrées vidéos du téléviseur LCD :

Main (Principal)

 TV(CABLE/AIR) VIDEO1 (AV)

VIDEO2 (S-VIDEO) VIDEO3 (YPbPr) DVD

USB CARD READER

VIDEO4 (HDMI) ORDINATEUR (VGA)

▪ En mode TV, utilisez les touches 0-9

et les boutons ENTER pour sélectionner les chaînes numériques.

Portée : La télécommande peut contrôler le téléviseur LCD jusqu'à 5 mètres de distance, si elle est directement pointée sur le récepteur.

DVR

Contrôle le DVD Intégré

Chapitre 2 Installation du téléviseur LCD

Appuyez sur la touche TV une fois pour activer les touches de commande du DVD intégré, les fonctions suivantes sont pré-réglées pour faire fonctionner le DVD intégré :

DVD MENU Appuyez sur cette touche pour afﬁ cher

SET UP

CAB/

SAT

SLEEP

DVD MENU

AUXDVD

Pendant la lecture, appuyez sur cette

Appuyez sur ce bouton pendant la

5 6

Lecture normale.

VOL CH

PAGE

ASPECT

LIVE TV

PIP

LAST

MUTE

GUIDE

Pendant la lecture, appuyez sur cette

Au cours de la lecture, appuyez sur la

le menu d'un disque DVD.

touche pour passer au chapitre ou à la piste précédente/suivante.

lecture pour avancer/reculer dans la lecture ; la vitesse augmente chaque fois que vous appuyez ; 2x/4x/8x/16x/32x

touche pour arrêter la lecture.

touche une fois pour interrompre la lecture, puis appuyez de nouveau pour reprendre la lecture.

VOL+- Augmente ou réduit le volume.

ASPECT Permet de faire déﬁ ler les réglages du

mode grand écran : NORMAL/FULL/

INFO

GHI

PQRS

INPUT

ABC

DEF

JKL6MNO

WXYZ

TUV

ENTER

EXIT

MUTE Appuyez une fois pour mettre le son en

GUIDE Afﬁ che le Menu de Conﬁ guration du

◄ ►▲▼,OK Alterne entre les options du menu OSD

WIDE/ZOOM

sourdine. Appuyez une deuxième fois pour restaurer le son.

DVD Intégré à l'écran.

DVD Intégré et la sélection des

éléments individuels du menu. OK conﬁ rme les options de conﬁ guration.

INFO Afﬁ che les informations actuelles à

l'écran pendant la lecture :

EXIT Appuyez sur ce bouton pour éjecter le

disque.

FRANÇAIS

Chapitre 2 Installation du téléviseur LCD

DVR

Contrôle du Dispositif de Stockage USB et du Lecteur de Carte SD.

Appuyez sur la touche TV une fois pour activer les touches de commande du dispositif USB intégré et du Lecteur de Carte SD, les fonctions suivantes sont pré-réglées pour faire fonctionner le dispositif de stockage USB et la Carte SD : Pour plus d'informations concernant le réglage de votre dispositif de stockage USB et votre lecteur de carte, veuillez lire le paragraphe "Utilisation du dispositif de Stockage USB et le Lecteur de Carte SD".

DVD MENU Appuyez sur cette touche pour afﬁ cher

SET UP

CAB/

SAT

SLEEP

DVD MENU

AUXDVD

Appuyez sur la touche pour passer à

Lecture normale.

Appuyez sur cette touche pour afﬁ cher

VOL CH

PAGE

Au cours de la lecture en mode

ASPECT

LIVE TV

PIP

LAST

VOL+- Augmente ou réduit le volume.

ASPECT Permet de faire déﬁ ler les réglages du

MUTE

GUIDE

MENU FICHIER.

l'image suivante ou précédente.

l'album de vignettes.

diapositives, appuyez sur la touche une fois pour interrompre la lecture, puis appuyez de nouveau pour reprendre la lecture.

mode grand écran : NORMAL/FULL/

INFO

GHI

PQRS

INPUT

ABC

JKL6MNO

WXYZ

TUV

ENTER

EXIT

DEF

MUTE Appuyez une fois pour mettre le son en

◄ ►▲▼,OK Dans le menu FILE (Fichier) et l'album

◄ ► Pendant l'afﬁ chage des images,

appuyez pour faire tourner une image de 90 degrés dans le sens des aiguilles

WIDE/ZOOM

sourdine. Appuyez une deuxième fois pour restaurer le son.

de vignettes, appuyez sur cette touche pour mettre en surbrillance un ﬁ chier, puis appuyez sur OK pour conﬁ rmer le ﬁ chier sélectionné.

d'une montre ou dans le sens contraire.

Chapitre 2 Installation du téléviseur LCD

Consultez le manuel d'utilisateur de tout équipement externe à connecter. Au moment de connecter tout équipement externe, ne pas brancher les cordons d'alimentation c.a. aux prises murales jusqu'à ce que tous les autres branchements soient terminés.

Branchement d’un câble de télévision ou d’une antenne

Prise d’antenne

Une meilleure antenne est requise pour la bonne réception d'une télévision en couleur que d'une télévision en noir et blanc. C'est pourquoi il est recommandé de se procurer une antenne extérieure de bonne qualité. Voici un bref descriptif des types de connexion offerts par les différents systèmes d'antenne.

■ Un système à 75 ohm consiste généralement en un câble rond (non fourni) avec connecteur de type F qui peut être raccordé aisément à une borne sans nécessiter d’outils.

Connecteur de type F

Câble coaxial 75 O (rond)

■ Un système à 300 O est un câble plat à « deux conducteurs » (non fourni) qui peut être raccordé à une borne de 75 O au moyen d’un adaptateur de 300-75 O (non fourni).

FRANÇAIS

Câble à deux conducteurs 300 O (plat)

Chapitre 2 Installation du téléviseur LCD

Utilisez l'un des deux schémas suivants pour effectuer une connexion à une antenne extérieure. A : Démontre comment utiliser une antenne extérieure mixte VHF/UHF. B : Indique comment utiliser une antenne extérieure séparée VHF et/ou UHF.

A. Antenne mixte VHF/UHF

VHF/UHF Antenne

Câbles biﬁ laires 300 O

Adaptateur 300/75 O (non fourni)

75-ohm câble coaxial

B. Antennes VHF séparées et/ou UHF

VHF/UHF Antenne

Multiplexeur (non fourni)

OUT

Câbles biﬁ laires 300 O

75-ohm câble coaxial

Câbles biﬁ laires 300 O

UHF Antenne

VHF Antenne

Connexion câble TV (CATV)

Chapitre 2 Installation du téléviseur LCD

Le présent avis a pour objet de rappeler à l'installateur de systèmes de câblodistribution que l'article 820-40 du Code national de l'électricité contient des recommandations relatives à la mise à la masse de l'appareil et, en particulier, stipule que la terre du câble doit être connectée au système de mise à la terre de l'immeuble, aussi prêt que possible du point d'entrée du câble. Toute utilisation ce téléviseur à d'autres ﬁ ns que l'usage privé pour la visualisation de programmes radiotélévisés sur UHF, VHF ou transmis par câblodiffusion pour le public pourrait nécessiter l'autorisation de l'entreprise de câblodiffusion/BCST.

■ Un connecteur de câble coaxial de 75 ohms est intégré à l'appareil pour faciliter le raccordement.

Pour raccorder le câble coaxial de 75 O à l'appareil, branchez-le dans

la borne ANT.

■ Certaines compagnies de TV câblée offrent des chaînes par abonnement. Les signaux de ces chaînes par abonnement étant cryptés, un convertisseur/désembrouilleur de télévision câblée est généralement fourni au souscripteur par la compagnie de TV câblée.

Ce convertisseur/désembrouilleur est nécessaire à la visualisation des chaînes cryptées. (Votre désembrouilleur doit être réglé à la chaîne 3 ou 4, habituellement l'une de ces chaînes est utilisée. Si cette information vous est inconnue, il est nécessaire de consulter la compagnie de TV câblée). Pour des instructions détaillées sur la réception de la TV par câble, consultez la compagnie de TV par câble locale. L'une des méthodes d'utilisation possible du convertisseur/débrouilleur fourni par la compagnie de TV câblée est illustrée dans le schéma ci-dessous.

Interrupteur RF (non fourni)

2 ensembles de coupleurs (non fourni)

Ligne de TV câblée

OUT

A IN B

FRANÇAIS

Convertisseur/ désembrouilleur de

VHF/UHF IN

télévision par câble (non fourni)

■ L'interrupteur RF (non fourni) est nécessaire pour fournir deux entrées (A et B).

Le réglage de l'interrupteur RF à la position A permet de visualiser toutes les chaînes en clair à l'aide des touches des chaînes du téléviseur.

■ Le réglage de l'interrupteur RF à la position B permet la visualisation de toutes les chaînes brouillées par le convertisseur/désembrouilleur en utilisant le convertisseur de touches des chaînes.

+ 48 hidden pages
