Polaroid Macro 3 SLR User Manual
Polaroid Macro 3 SLR
User Guide
3 English
9 Deutsch
15 Español
21 Français
27 Italiano
English
Introduction
The Polaroid Macro 3 SLR is a simple to operate,
fully automatic, portable camera designed for
dental and medical documentation of patient conditions, and other applications requiring high
quality close-up photographs. The camera uses
Polaroid self-developing instant color films, so
you know immediately that you have the picture
you need.
The camera produces reproductions at:
1X(100%), 2X (200%) and 3X (300%). The
lenses for each reproduction size are self-contained, so there is no need to attach accessories
when changing magnification.
The camera has two built-in electronic flash units
providing even illumination, and a microprocessor-controlled exposure system that automatically
sets the camera for the correct exposure at all
magnifications.
The Macro 3 is compatible with:
• 5X Close-Up Contact and Non-Contact
Attachments
• Intraoral Dental Kit
Other features include:
• Dual red LED rangefinder helping you
place the camera at the proper distance
from the subject for correct focus.
• Tripod read
y.
The numbers throughout the text refer
to the illustrations at the end of the
book.
3
4
English
Camera parts (Fig. 1)
a
Shutter button
b
Right hand grip
c
Electronic flash units
d
Lens
e
Film door release button
f
Film door
g
Tripod socket
h
Ranging lights
i
Magnification selector knob
j
Left hand grip
k
Viewfinder
l
Control panel
(on bottom of camera)
Load the film
The camera uses Polaroid HighDefinition instant
self-developing color films. Type 990 film is recommended; GridFilm and Spectra/Image films
also can be used. Each film pack contains 10
sheets of film and a battery providing power.
These high-speed (ISO640/29°) films are balanced for electronic flash and daylight (5500°K),
and produce positive color prints.
Press the film door release button; the door
1
drops open
Check that the film processing rollers are
2
clean, before loading the film. Dirt or bits of
dried developer on the rollers can cause a pattern of repeated spots or bars on pictures.
Clean both rollers with a soft, lint-free cloth,
dampened with water if necessary
the rollers as you clean and inspect them.
Hold the film pack by the edges, with the
3
safety cover facing up
the way into the camera
(2)
.
(3)
. Rotate
(4)
. Slide the pack all
.
Close the film door. The safety cover ejects
4
from the front of the camera
To remove an empty film pack
Open the film door, grasp the tab on the end of the
pack, and pull the pack out
The control panel
a
Power button
Press to turn on the camera. The red flash units
begin charging, and the green indicators light up
when the camera is fully charged for picture-taking.
The camera turns off if the power button is
pressed again, or after 30 seconds of inactivity.
(Note: The camera can also be turned on by
lightly pressing the shutter button.)
b
Flash status lights
The red LED blinks while the flash units are
charging; the green lights will come on when
.
READY
Lighten/Darken controls
c
Each setting adjusts the flash output to increase or
decrease exposure by 1/3 f-stop. The center light
is the nominal setting.
d
Film counter
Counts down, indicating the number of pictures
remaining in the pack.
(7)
(6)
(5)
.
.
Set the magnification
Turn the magnification selector knob to the
desired setting
at each magnification; the camera will not function if the knob is between lens settings.
In addition to the magnification, the selector
shows the camera-to-subject distance and icons
that represent the approximate area of a subject
included in the picture.
(8)
. The knob clicks into position
English
5
Focusing and framing the subject
1
Hold the camera at the approximate distance
from the subject for the selected magnification.
For example, if taking pictures at 1X, hold the
camera 9.9 in. (25cm) from the subject.
Press the shutter button
2
ing lights go on. The lights stay on as long as
the button is pressed. If you release the button,
the lights go off in about 15 sec. Press the
shutter button lightly to turn them on again.
Look over the top of the camera; note the two
3
ranging lights on the subject (10). Move the
camera nearer or farther from the subject,
until the two lights merge (11).
4
The viewfinder shows the area included in the
picture, with the ranging lights in the center of
the picture.
If you have difficulty seeing the ranging
lights, check that the camera is at the correct
distance from the subject.
See also
Troubleshooting
lightly (9
.
); the rang-
Take the picture
Look through the viewfinder, and reframe the
subject as needed.
Press the shutter button all the way to take
the picture
The picture automatically ejects from the front of
the camera when you release the shutter button.
Lay the picture down flat or hold it by its wide
border while it develops. Do not shake, bend or
squeeze the picture, and never cut pictures or take
them apart. See
(12)
.
Caution
notice on film box.
Picture tips
•
Important:
front panel is parallel to the subject
Holding the camera at an angle
cause uneven picture sharpness.
•
If you wear eye glasses for distant viewing,
wear them when using the camera for accurate viewing and focusing.
Always hold the camera so the
(13)
.
(14)
may
Lighten/Darken control
The camera is designed to provide the correct
exposure for subjects of average brightness. With
some subjects, you may want to make the picture
lighter or darker to enhance specific details. Each
setting on the panel indicates an exposure change
of 1/3 f-stop, up to 1 full f-stop.
Press the light arrow to lighten pictures
•
(increase the exposure).
Press the dark arrow to darken pictures
•
(decrease the exposure).
Press the opposite arrow until green light
•
aligns directly over the vertical line (return to
nominal position).
The camera has a memory and saves your custom
Lighten/Darken settings.
Flash units
The two built-in electronic flash units are designed
to provide even illumination at all reproduction
scales.
(16)
(15)
Outdoor use
The camera is designed primarily for indoor use;
if it must be used outdoors:
•
Select an area not subjected to bright sunlight,
which may cause overexposed pictures.
•
Shade the subject from direct sunlight. (It is
difficult to see the ranging lights in very
bright light.)
Optimal performance 71°F (22°C).
•

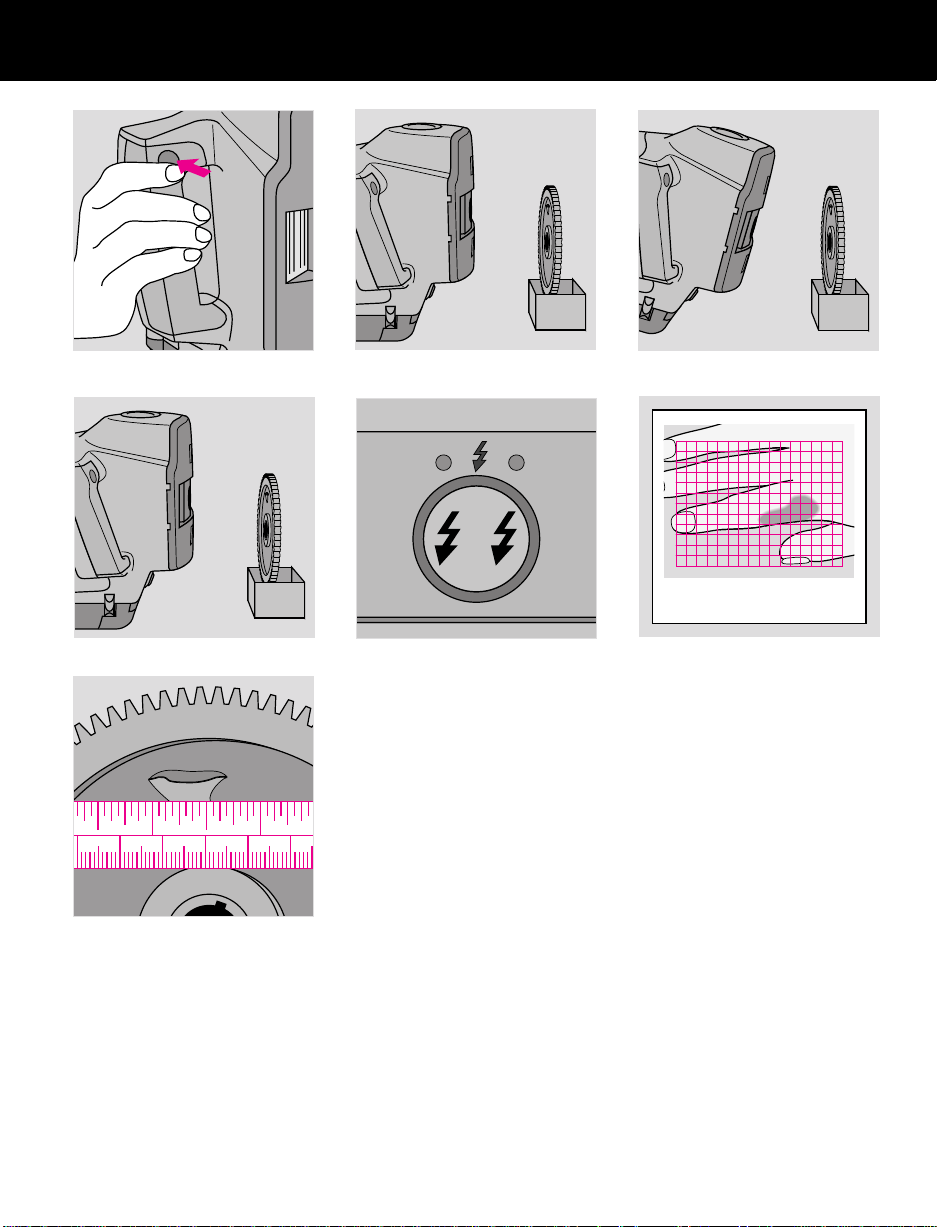

GridFilm
This film has a grid pattern which is created during manufacture. The grid pattern appears as an
overlay on any picture taken with the film.
The pattern consists of 17 vertical and 13 horizontal lines.
To help you define location on the grid, the vertical lines are identified by letters across the top,
and the horizontal lines are identified by numbers
6
English
along the left border
location on the picture by a letter-number combination.
Calculating measurement from the grid pattern
When taking pictures at 1X magnification, each
square of the grid pattern represents 5mm (0.2
in.). The chart below shows the value represented
by each square in pictures taken at each magnification.
Magnification Grid square value
1X 0.2 in. 5mm.
2X 0.1 in. 2.5 mm.
3X 0.07 in. 1.7mm.
(17)
. You can specify the
Troubleshooting
Difficulty focusing
The ranging lights may be difficult to see when
using the camera in very bright light, or when
photographing very dark subjects. If you have difficulty seeing the ranging lights:
•
Check that the camera is set for the desired
magnification, and is at the correct distance
from the subject.
•
Check that the film is not outdated.
•
Move the ranging lights to a lighter area on
the subject.
•
Look over the top of the camera, rather than
through the viewfinder.
Camera does not function
The flash and/or LED ranging lights will not function if the film pack battery is weak or dead.
trol may be set incorrectly. Very light subjects may
require setting the control toward Darken. There
may be bright ambient light affecting the exposure.
Pictures too dark
The camera may be too far from the subject for the
selected magnification. The Lighten/Darken control
may be set incorrectly. Very dark subjects may
require setting the control toward Lighten.
Subject not sharp
The camera is at the wrong distance from the subject. (Pictures also will be incorrectly exposed —
too light or too dark.)
Portions of picture out of focus, or
distorted subject
The camera is not parallel to the subject.
Care and Maintenance
Lens care
Avoid touching the lens. To remove dust or fingerprints, breathe on the lens and wipe it gently with a
clean, soft facial tissue. Do not use silicone-treated
eyeglass tissues.
Temperature
The camera and film are designed for use at temperatures of 40–105°F (4–41°C). Store below 75°F
(24°C). Never leav e film or a loaded camera in a hot
area (such as the luggage compartment of a car).
Caution
To prevent electric shock, do not remove camera
covers. No user serviceable parts inside. Refer servicing to the nearest Polaroid Service Center.
EMC statement
Polaroid Corporation certifies that this product conforms to the following standards:
No image in viewfinder
The magnification selector knob is between settings.
Pictures too light
The camera may be too close to the subject for the
selected magnification. The Lighten/Darken con-
Safety:
Low Voltage Directive 73/23/EEC
EMC:
EN55022, Class B; EN50082-1; IEC 801-2,
801-3
English
7
Free technical assistance
If you need assistance or additional information
please contact a Polaroid dealer, or office nearest
you. For assistance within the U.S.A., call us toll
free at 1-800-343-5000, Mon.-Fri., 8 a.m. to 8
p.m. (Eastern time). Or, write to the Customer
Care Center, Polaroid Corporation, 201 Burlington Road, Bedford, MA, 01730-1406.
If outside the U.S.A., contact the nearest Polaroid
Office. (See list on back page.)
Limited Warranty
Your Macro 3 camera has been thoroughly tested
and inspected before shipment. All parts are guaranteed against defects in materials and workmanship for one full year from the date of original
purchase. During this period, any such defects
will be remedied by Polaroid Corporation without
charge, except for transportation costs. The warranty excludes damage resulting from normal
wear, mishandling or accident, and a charge will
be made for such repairs.
U.S.A.:
damages in jurisdictions where permissible.
Outside U.S.A.:
your statutory rights.
This warranty excludes consequential
This warranty does not affect
Service
Before returning a camera for service, contact the
Polaroid Customer Care Center or the nearest
Polaroid Office for shipping and service information. The camera should be packed in its original
shipping carton or other sturdy container, and
shipped, prepaid and insured, to the nearest
Polaroid Office.
Radio and television interference
FCC requirements
1
This device may not cause harmful interference.
2
This device must accept any interference
received, including interference that may
cause undesired operation.
FCC Notice (U.S.A. only)
War ning: Changes or modifications to this
unit not expressly approved by the party
responsible for compliance could void the
user’s authority to operate the equipment.
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:
•
Reorient or relocate the receiving antenna.
•
Increase the separation between the equipment and receiver.
•
Consult the dealer or an experienced radio/TV
technician for help.
EMI Notice (Canada)
This digital apparatus does not exceed the Class B
limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations
of the Canadian Department of Communications.
This device complies with Part 15 of the FCC
rules. Operation is subject to the following two
conditions:
8 English
Camera Specifications
Magnification
Lens to subject
1
distance
Lens Focal
2
length
Effective
lens aperture
Depth of field
3
1X (100%) 9.9 in./25cm 128mm f/47 0.86 in/2.2cm
2X (200%) 4.8 in./12cm 85.4mm f/67 0.31 in./0.8cm
3X (300%) 3.1 in/8cm 64mm f/100 0.20 in./0.5cm
1
If the exact magnification must be documented, include a scale in the picture (18). The scale and the subject
must be at the same distance from the camera.
2
The camera contains separate lenses for the magnification. Each lens has the proper focal length for mini-
mum perspective distortion and more working space between the camera and subject, and a small lens aperture for better depth of field.
3
The depth of field, or distance zone within which the subject will be in sharp focus, is limited in close-up
photography. The zone will extend about half its distance in front of, and half behind, the point of sharpest
focus.
Note: The camera has a fixed shutter speed of 1/50 sec.
Deutsch 9
Einführung
Die Polaroid Macro 3 SLR ist eine
vollautomatische tragbare Kamera mit einfacher
Bedienung. Sie wurde insbesondere für die
Dokumentation von Krankheitsbildern im
medizinischen und zahnmedizinischen Bereich
entwickelt, die Nahaufnahmen höchster Qualität
erfordert. Da die Kamera mit Sofortbildfilmen
von Polaroid arbeitet, wissen Sie sofort, ob die
Aufnahme Ihren Anforderungen entspricht.
Die Kamera erstellt Bilder in Originalgröße
(100 %) oder mit zwei- (200 %) bzw. dreifacher
(300 %) Vergrößerung. Die für die jeweilige
Vergrößerung erforderlichen Objektive sind
bereits in die Kamera integriert, so daß Sie bei
einer Änderung der Vergrößerung keine
Zubehörteile austauschen müssen.
Die Kamera ist mit zwei eingebauten
elektronischen Blitzlichtern für gleichmäßige
Ausleuchtung und einem prozessorgesteuerten
System für die Belichtungsmessung ausgestattet,
das bei jeder Vergrößerungen die korrekte
Belichtung auswählt.
Die Macro 3-Kamera ist mit folgenden
Komponenten kompatibel:
• Zubehörteile für 5fach-Nahaufnahmen mit
und ohne Kontakt
• Zubehör für Aufnahmen im Mund- und
Rachenraum
Weitere Funktionsmerkmale:
• Die Kamera verfügt über ein Paar rote LEDs
zur Entfernungsbestimmung, mit dem Sie den
optimalen Abstand für das exakte F okussieren
des Objekts ermitteln können.
• kann auch mit einem Stativ verwendet
werden.
Die Numerierungen im Text beziehen
sich auf die Abbildungen am Ende des
Buches.
10 Deutsch
Komponenten der Kamera (Abb. 1)
a Auslöser
b rechter Handgriff
c elektronischer Blitz
d Objektiv
e Entriegelung für Filmladeklappe
f Filmladeklappe
g Stativsockel (auf der Unterseite der Kamera)
h Entfernungsmeßstrahlen
i Vergrößerungswahlschalter
j linker Handgriff
k Sucher
l Bedienfeld
Einlegen des Films
Die Kamera arbeitet mit HighDefinitionSofortbildfilmen von Polaroid. Empfohlen wird
der Filmtyp 990; GridFilm- und Spectra/ImageFilme können jedoch ebenfalls verwendet werden.
Jede Filmpackung enthält 10 Bilder und eine
Batterie für die Spannungsversorgung. Diese
hochempfindlichen Filme für Farb-Positive
(ISO640/29°) sind sowohl für Blitzlicht- als auch
Tageslichtaufnahmen (5500 °K) geeignet.
1 Drücken Sie auf die Entriegelung der
Filmladeklappe, um die Klappe zu öffnen (2)
2 Prüfen Sie vor dem Einlegen des Films, ob die
Entwicklerwalzen sauber sind. Durch
Schmutz oder eingetrockneten Entwickler auf
den Walzen können Unreinheiten oder
Streifen auf den Bildern entstehen. Reinigen
Sie die Walzen gegebenenfalls mit einem
angefeuchteten weichen, fusselfreien Tuch
(3). Drehen Sie die Walzen beim Reinigen,
und überprüfen Sie sie auf Sauberkeit.
3 Halten Sie die Filmpackung am Rand fest.
Das Filmdeckblatt muß nach oben zeigen (4).
Schieben Sie die Packung vollständig in die
Kamera ein.
4 Schließen Sie die Filmladeklappe. Das
Filmdeckblatt wird an der Vorderseite der
Kamera ausgeworfen (5).
Entnehmen der leeren Filmpackung
Öffnen Sie die Filmladeklappe, und ziehen Sie die
Packung an der Lasche heraus (6).
Bedienfeld (7)
a Einschalter
Mit diesem Schalter können Sie die Kamera
einschalten. Die roten Blitzlichtmodule werden
geladen. Sobald die Bereitschaftsleuchten grün
leuchten, ist die Kamera aufnahmebereit.
Die Kamera wird durch erneutes Betätigen des
Einschalters oder nach 30 Sekunden Inaktivität
abgeschaltet. (Hinweis: Die Kamera kann
ebenfalls durch leichtes Drücken des Auslösers
eingeschaltet werden.)
b Statusanzeigen für Blitzlicht
Die rote LED blinkt während des Ladevorgangs
der Blitzlichter, die grünen Anzeigen erscheinen,
sobald die Blitzlichter
BETRIEBSBEREIT sind.
c Belichtungssteuerung
Die Helligkeit des Blitzlichts kann in Schritten
.
von 1/3 Blendenwert erhöht oder verringert
werden. Nominalwert ist dabei das Mittenlicht.
d Bildzählwerk
Die Zählung erfolgt rückwärts, d. h., es wird die
Anzahl der verbleibenden Aufnahmen angezeigt.
Einstellen der Vergrößerung
Stellen Sie den Vergrößerungswahlschalter auf
den gewünschten Wert (8). Der Wahlschalter
rastet bei jeder möglichen Vergrößerung ein.
Deutsch 11
Wenn sich der Schalter zwischen zwei
Einstellungen befindet, ist die Kamera nicht
funktionsfähig.
Neben der Vergrößerung wird die Entfernung
zwischen Kamera und Motiv angezeigt. Darüber
hinaus sehen Sie Symbole, die ungefähr den im
Bild enthaltenen Motivausschnitt kennzeichnen.
Fokussieren des Objekts und Auswählen
des Bildausschnitts
1 Passen Sie den Abstand zwischen Kamera und
Motiv an die gewählte Vergrößerung an. Wenn
Sie beispielsweise Aufnahmen mit 1:1Wiedergabe erstellen möchten, muß die
Kamera etwa 25 cm vom Motiv entfernt sein.
2 Drücken Sie den Auslöser leicht herunter,
(9), bis die Entfernungsanzeigen aufleuchten.
Die Anzeigen leuchten so lange, wie der
Auslöser gedrückt gehalten wird. Wenn Sie
den Auslöser loslassen, erlischt die Anzeige
nach ca. 15 Sekunden. Drücken Sie den
Auslöser wieder leicht herunter, um die
Anzeige erneut einzuschalten.
3 Wenn Sie über die Kamera hinwegschauen,
sehen Sie die Lichtpunkte der beiden
Entfernungsanzeigen auf dem Objekt (10).
Vergrößern oder verkleinern Sie den Abstand
zwischen Kamera und Motiv, bis die beiden
Lichtpunkte genau übereinanderliegen (11).
4 Im Sucher wird der Motivausschnitt mit den
beiden Entfernungsanzeigen in der Mitte
angezeigt.
Wenn Sie die Entfernungsanzeigen nicht
erkennen können, befindet sich die Kamera
nicht in entsprechender Entfernung vom
Motiv.
Weitere Informationen finden Sie auch unter
Fehlerbehebung.
Aufnehmen des Bildes
Schauen Sie durch den Sucher, und wählen Sie
den gewünschten Motivausschnitt aus.
Drücken Sie den Auslöser bis zum Anschlag
herunter, um das Bild aufzunehmen (12).
Das Bild wird automatisch an der Vorderseite der
Kamera ausgegeben, sobald Sie den Auslöser
loslassen.
Legen Sie das Bild auf eine flache Unterlage, oder
behalten Sie es in der Hand, bis es entwickelt ist.
Fassen Sie es dabei nur am weißen Rand an. Das
Bild darf nicht gewedelt, gebogen oder gefaltet
bzw. geschnitten oder getrennt werden. Beachten
Sie die Hinweise unter
Filmverpackung.
Achtung auf der
Tips zum Fotografieren
• Wichtig: Die Vorderkante der Kamera muß
immer parallel zum Motiv stehen (13).
Andernfalls (14) kann die Aufnahme an
einigen Stellen unscharf werden.
• Wenn Sie kurzsichtig sind, sollten Sie Ihre
Korrekturbrille bei der Benutzung der
Kamera tragen, um das Bild korrekt
auszuwählen und zu fokussieren.
Belichtungssteuerung (15)
Die Kamera ist darauf ausgerichtet, korrekte
Belichtungen von Objekten durchschnittlicher
Helligkeit durchzuführen. In einigen Fällen ist es
unter Umständen erforderlich, die Aufnahme
stärker oder schwächer zu belichten, um
bestimmte Details hervorzuheben. Die
Einstellungen auf dem Bedienfeld entsprechen
einer Änderung der Belichtung um 1/3
Blendenwert. Die Einstellung kann maximal um
einen vollen Blendenwert geändert werden.
• Drücken Sie den hellen Pfeil, um das Bild
aufzuhellen (längere Belichtung).
• Drücken Sie den dunklen Pfeil, um das Bild
dunkler zu machen (kürzere Belichtung).
• Drücken Sie die entgegengesetzte Taste, bis
die grüne Leuchte direkt über der Vertikallinie
erscheint (Rückkehr in Nominalposition).
Die Kamera verfügt über eine Speicherfunktion,
in der Ihre benutzerdefinierte Belichtungseinstellung abgespeichert wird, bis Sie wieder
zur Normaleinstellung zurückstellen.
12 Deutsch
Blitzlichter (16)
Die beiden eingebauten Elektronikblitze
gewährleisten eine gleichmäßige Ausleuchtung
bei allen Vergrößerungen.
Benutzung im Freien
Die Kamera ist für die Verwendung in Räumen
vorgesehen. Für die Benutzung im Freien sind
besondere Vorsichtsmaßnahmen einzuhalten.
• Der gewählte Bereich sollte keinem direkten
Sonnenlicht ausgesetzt sein, um
überbelichtete Aufnahmen zu vermeiden.
• Schirmen Sie die direkte Sonneneinstrahlung
auf das Motiv ab. (Die Entfernungsanzeigen
sind bei sehr hellem Licht schwer zu
erkennen.)
• Der optimale Temperaturbereich liegt bei
22 °C.
GridFilm
Dieser Film verfügt über ein vorbelichtetes
Raster, das auf jedem mit diesem Film belichteten
Bild erscheint.
Es umfaßt 17 Vertikal- und 13 Horizontallinien.
Die Vertikallinien sind am oberen Rand mit
Buchstaben und die Horizontallinien mit Ziffern
am linken Rand bezeichnet, um das Auffinden
bestimmter Stellen auf dem Bild zu erleichtern
(17). Dadurch ist es möglich, eine bestimmte
Bildposition mit Hilfe von Buchstaben-/ZiffernKoordinaten genau zu bezeichnen.
Berechnen von Abmessungen anhand des
Rasters
Bei Aufnahmen im Abbildungsmaßstab 1:1 hat
jedes Rasterquadrat eine Kantenlänge von 5 mm.
In der nachstehenden Tabelle sind die
Entsprechungen der Rasterquadrate bei den
jeweiligen Vergrößerungen dargestellt.
Abbildungs- Kantenlänge der
maßstab Rasterquadrate
1: 1 5 mm
2: 1 2,5 mm
3: 1 1,7 mm
Fehlerbehebung
Probleme beim Scharfstellen
Die Entfernungsanzeigen sind bei sehr starker
Lichteinstrahlung oder auf sehr lichtschwachen
Motiven nur schlecht zu erkennen. Abhilfe:
• Prüfen Sie, ob die Kamera auf die gewünschte
Vergrößerung eingestellt ist und sich in
korrekter Entfernung vom Motiv befindet.
• Prüfen Sie, ob das Verfallsdatum des Films
möglicherweise überschritten ist.
• Richten Sie die Entfernungsanzeigen auf einen
helleren Bereich des Motivs.
• Versuchen Sie, die Entfernungsanzeigen über
den oberen Rand der Kamera (nicht durch den
Sucher) anzupeilen.
Kamera funktioniert nicht
Die Blitzlichter und/oder LEDEntfernungsanzeigen funktionieren nicht, wenn die
Batterie des Filmpakets leer oder schwach ist.
Kein Bild im Sucher
Der Vergrößerungswahlschalter ist nicht
eingerastet.
Die Bilder sind zu hell
Die Entfernung zwischen Kamera und Motiv ist
für die gewählte Vergrößerung zu gering oder
die Belichtungssteuerung wurde nicht korrekt
eingestellt. Bei sehr hellen Objekten muß die
Belichtungssteuerung auf „Dunkler“ gestellt
werden. Auch helles Umgebungslicht beeinflußt
die Belichtung.
Loading...
