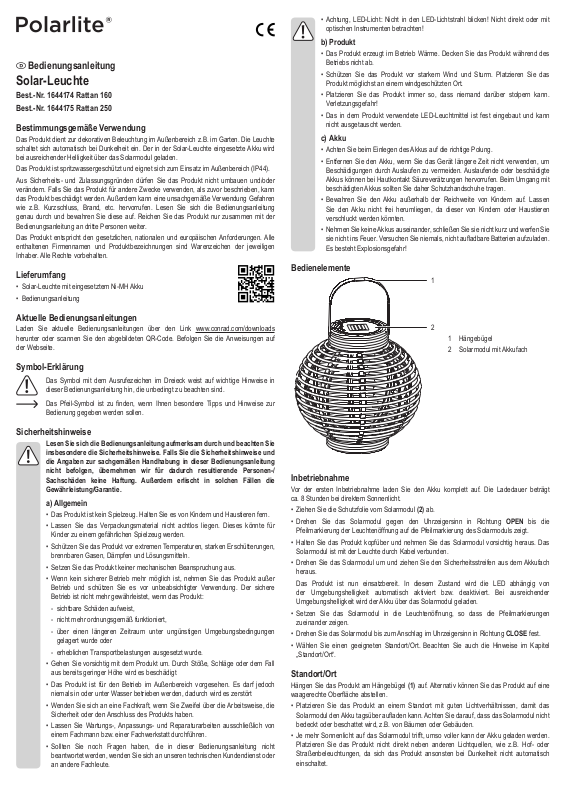

Polarlite Rattan 160, Rattan 250 User guide [ml]

Bedienungsanleitung

Solar-Leuchte

Best.-Nr. 1644174 Rattan 160 Best.-Nr. 1644175 Rattan 250

Bestimmungsgemäße Verwendung

Das Produkt dient zur dekorativen Beleuchtung im Außenbereich z.B. im Garten. Die Leuchte schaltet sich automatisch bei Dunkelheit ein. Der in der Solar-Leuchte eingesetzte Akku wird bei ausreichender Helligkeit über das Solarmodul geladen.

Das Produkt ist spritzwassergeschützt und eignet sich zum Einsatz im Außenbereich (IP44).

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Solar-Leuchte mit eingesetztem Ni-MH Akku

• Bedienungsanleitung

• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen Instrumenten betrachten!

b) Produkt

• Das Produkt erzeugt im Betrieb Wärme. Decken Sie das Produkt während des Betriebs nicht ab.

• Schützen Sie das Produkt vor starkem Wind und Sturm. Platzieren Sie das Produkt möglichst an einem windgeschützten Ort.

• Platzieren Sie das Produkt immer so, dass niemand darüber stolpern kann. Verletzungsgefahr!

• Das in dem Produkt verwendete LED-Leuchtmittel ist fest eingebaut und kann nicht ausgetauscht werden.

c) Akku

• Achten Sie beim Einlegen des Akkus auf die richtige Polung.

• Entfernen Sie den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Akkus sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf. Lassen Sie den Akku nicht frei herumliegen, da dieser von Kindern oder Haustieren verschluckt werden könnten.

• Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie

sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen.

Es besteht Explosionsgefahr!

Bedienelemente

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schtzen Sie das Produkt vor extremen Temperaturen, starken Erschtterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt

• Das Produkt ist für den Betrieb im Außenbereich vorgesehen. Es darf jedoch niemals in oder unter Wasser betrieben werden, dadurch wird es zerstört

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

1 Hängebügel

2 Solarmodul mit Akkufach

Inbetriebnahme

Vor der ersten Inbetriebnahme laden Sie den Akku komplett auf. Die Ladedauer beträgt ca. 8 Stunden bei direktem Sonnenlicht.

• Ziehen Sie die Schutzfolie vom Solarmodul (2) ab.

• Drehen Sie das Solarmodul gegen den Uhrzeigersinn in Richtung OPEN bis die

Pfeilmarkierung der Leuchtenöffnung auf die Pfeilmarkierung des Solarmoduls zeigt.

• Halten Sie das Produkt kopfüber und nehmen Sie das Solarmodul vorsichtig heraus. Das Solarmodul ist mit der Leuchte durch Kabel verbunden.

• Drehen Sie das Solarmodul um und ziehen Sie den Sicherheitsstreifen aus dem Akkufach heraus.

Das Produkt ist nun einsatzbereit. In diesem Zustand wird die LED abhängig von der Umgebungshelligkeit automatisch aktiviert bzw. deaktiviert. Bei ausreichender Umgebungshelligkeit wird der Akku über das Solarmodul geladen.

• Setzen Sie das Solarmodul in die Leuchtenöffnung, so dass die Pfeilmarkierungen zueinander zeigen.

• Drehen Sie das Solarmodul bis zum Anschlag im Uhrzeigersinn in Richtung CLOSE fest.

• Wählen Sie einen geeigneten Standort/Ort. Beachten Sie auch die Hinweise im Kapitel „Standort/Ort“.

Standort/Ort

Hängen Sie das Produkt am Hängebügel (1) auf. Alternativ können Sie das Produkt auf eine

waagerechte Oberäche abstellen.

• Platzieren Sie das Produkt an einem Standort mit guten Lichtverhältnissen, damit das

Solarmodul den Akku tagsber auaden kann. Achten Sie darauf, dass das Solarmodul nicht

bedeckt oder beschattet wird, z.B. von Bäumen oder Gebäuden.

• Je mehr Sonnenlicht auf das Solarmodul trifft, umso voller kann der Akku geladen werden. Platzieren Sie das Produkt nicht direkt neben anderen Lichtquellen, wie z.B. Hof- oder Straßenbeleuchtungen, da sich das Produkt ansonsten bei Dunkelheit nicht automatisch einschaltet.

Wichtige Hinweise

• Die Leistung des Solarmoduls variiert je nach Jahreszeit und ist abhängig von der Dauer und Stärke des empfangenen Sonnenlichts. Bei länger anhaltenden Wetterperioden ohne ausreichende Sonneneinstrahlung (vor allem im Winter) kann es vorkommen, dass der Ladezustand des Akkus zu gering ist, um eine Beleuchtung für längere Zeit zu ermöglichen. Der Akku wird tagsüber mit weniger Energie geladen, als nachts Energie entzogen wird.

Dadurch verkrzt sich zwangsläug die Leuchtdauer. Der Akku kann auf diese Weise

tiefentladen und somit beschädigt werden. Entnehmen Sie deshalb den Akku rechtzeitig aus dem Produkt.

• Halten Sie das Solarmodul sauber. Staub und Schmutz verringern die Leistungsfähigkeit des Solarmoduls, da sich der Ladestrom für den Akku verringert.

• Kalte Temperaturen haben einen negativen Einuss auf die Akku-Betriebsdauer (verringerte

Leuchtdauer der LED in der Nacht). In Hinsicht auf eine lange fehlerfreie Funktion empehlt

es sich, das Produkt im Winter (oder wenn es längere Zeit nicht benötigt wird) in einem trockenen, warmen Raum aufzubewahren. Entnehmen Sie hierzu den Akku aus dem Produkt.

• Sie können vor dem Einlagern den Akku aus dem Produkt entnehmen und z.B. mit einem

geeigneten Ladegerät auaden. Beachten Sie zum Entnehmen bzw. Wechseln des Akkus

die entsprechenden Hinweise in dieser Anleitung.

Akku entnehmen/wechseln

Achten Sie beim Akkuwechsel darauf, dass keine Feuchtigkeit in das Innere des Akkufachs gelangt.

Ersetzen Sie den Akku, wenn die Leuchtkraft spürbar abnimmt oder nach kurzem Betrieb ausfällt, obwohl der Akku tagsüber ausreichend aufgeladen wurde.

• Drehen Sie das Solarmodul gegen den Uhrzeigersinn in Richtung OPEN bis die Pfeilmarkierung der Leuchtenöffnung auf die Pfeilmarkierung des Solarmoduls zeigt.

• Halten Sie das Produkt kopfüber und nehmen Sie das Solarmodul vorsichtig heraus. Das Solarmodul ist mit der Leuchte durch Kabel verbunden.

• Lösen Sie die Kabelverbindung, in dem Sie den kleinen Hebel am Kabelanschluss gedrückt halten.

• Drehen Sie das Solarmodul um.

• Betätigen Sie den Hebel am Akkufach und nehmen Sie die Akkufachabdeckung ab.

• Entnehmen Sie den Akku aus dem Akkufach.

• Tauschen Sie den verbrauchten/defekten Akku gegen einen baugleichen neuen Akku des

gleichen Typs und gleicher Kapazität (siehe „Technische Daten“) aus. Achten Sie beim

Einlegen des neuen Akkus auf die richtige Polarität (Plus/+ und Minus/- beachten).

• Verschließen Sie das Akkufach mit der Akkufachabdeckung. Sie rastet hörbar ein.

• Verbinden Sie die Kabel wieder. Der Kabelanschluss am Akkufach passt nur in eine Richtung auf den Kabelanschluss der Leuchteinheit.

• Setzen Sie das Solarmodul in die Leuchtenöffnung, so dass die Pfeilmarkierungen zueinander zeigen.

• Drehen Sie das Solarmodul bis zum Anschlag im Uhrzeigersinn in Richtung CLOSE fest.

Technische Daten

Stromversorgung .......................... 1 x 1,2 V, 300 mAh NiMH-Akku (AA) (Best.-Nr. 1644174)

1 x 1,2 V, 600 mAh NiMH-Akku (AA) (Best.-Nr. 1644175)

Leistungsaufnahme ...................... max. 0,08 W (Best.-Nr. 1644174)

max. 0,13 W (Best.-Nr. 1644175)

Leuchtdauer .................................. ca. 6 - 8 Stunden

Schutzart ...................................... IP44

Leuchtmittel .................................. 15 x LED (nicht wechselbar), (Best.-Nr. 1644174)

23 x LED (nicht wechselbar), (Best.-Nr. 1644175)

Lichtfarbe ...................................... warm-weiß

LED-Lebensdauer ........................ 10.000 Stunden

Betriebs-/Lagerbedingungen ........ -20 bis +40 °C

Abmessungen (Ø x H) .................. 165 x 148 mm (Best.-Nr. 1644174)

218 x 232 mm (Best.-Nr. 1644175)

Gewicht ......................................... 280 g (Best.-Nr. 1644174)

427 g (Best.-Nr. 1644175)

Pege und Reinigung

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch die Oberäche angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Richten Sie niemals einen Wasserstrahl z.B. eines Hochdruckreinigers auf das Produkt.

• Verwenden Sie ein sauberes, weiches und trockenes Tuch zur Reinigung. Bei stärkerer

Verschmutzung können Sie das Tuch mit lauwarmem Wasser leicht anfeuchten.

• Drücken Sie nicht zu stark auf das Solarmodul (2), dies könnte zu Beschädigungen führen.

• Entfernen Sie in regelmäßigen Abständen Staub von dem Solarmodul, da sich ansonsten der Ladestrom verringert.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie den evtl. eingelegten Akku und entsorgen Sie diesen getrennt vom

Produkt.

b) Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller

gebrauchten Akkus verpichtet; eine Entsorgung ber den Hausmll ist untersagt.

Schadstoffhaltige Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Akkus verkauft werden.

Sie erfllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Diese Bedienungsanleitung ist eine Publikation der CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Operating Instructions

Solar lamp

Item no. 1644174 Rattan 160 Item no. 1644175 Rattan 250

Intended use

This product is designed for use as an outdoor lamp (e.g in gardens). The light switches on automatically in the dark. The inserted battery in the solar lamp is charged via the solar module when there is enough natural ambient light.

The product is splash-proof and therefore suitable for outdoor use (IP44).

For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for purposes other than those described above may damage the product. In addition,

improper use can cause hazards such as a short circuit or re. Read the instructions carefully

and store them in a safe place. Only make this product available to third parties together with its operating instructions.

Delivery contents

• Solar lamp with inserted Ni-MH rechargeable battery

• Operating instructions

Up-to-date operating instructions

To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website.

b) Product

• The product generates heat during use. Never cover the product during use.

• Shield the product from strong winds and storms. Install the product at a location shielded from wind if possible.

• Place the product in a location where nobody can trip over it. Risk of injury!

• The LED bulb used in the product is permanently installed and cannot be replaced.

c) Rechargeable battery

• Ensure that the rechargeable battery is inserted in the correct polarity.

• To prevent battery leakage, remove the battery when you do not plan to use the product for an extended period. Leaking or damaged batteries may cause acid burns when they come into contact with skin. therefore use suitable protective gloves to handle corrupted rechargeable batteries.

• Keep the rechargeable battery out of the reach of children. Do not leave the rechargeable battery lying around, as there is a risk that children or pets may swallow them.

• Batteries must not be dismantled, short-circuited or thrown into re. Never recharge non-rechargeable batteries. Danger of explosion!

Product overview

1 Suspension bracket

2 Solar module with rechargeable

battery compartment

Explanation of symbols

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on how to use the

product.

Safety information

Read the operating instructions and safety information carefully. If you do not follow the safety instructions and information on proper handling in this manual, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a dangerous toy for children.

• Protect the product from extreme temperatures, impacts, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorized use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.

• This product is designed for outdoor use. However, it must never be used in or under water, as this may destroy the interior components.

• Consult a technician if you are not sure how to use or connect the product.

• Maintenance, modications and repairs must be done by a technician or a specialist repair centre.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

• Warning, LED light: Do not look directly at the LED light! Do not look into the beam directly or with optical instruments!

Operation

Fully charge the battery before using the product for the rst time. The charging time is approx.

8 hours in direct sunlight.

• Remove the protective lm from the solar module (2).

• Turn the solar module counter-clockwise toward OPEN until the arrow marking of the light

opening is aligned with the arrow marking of the solar module.

• Hold the product upside down and remove the solar module carefully. The solar module is connected by a cable to the lamp.

• Turn the solar module over and pull the safety strip from the battery compartment.

The product is now ready for use. The light now switches on or off automatically depending

on the ambient brightness. If the surrounding light is sufcient, the battery is charged via the

solar module.

• Place the solar module into the light opening so that the arrow markings are aligned.

• Turn the solar module clockwise toward CLOSE until it stops to fasten.

• Choose an appropriate setup/mounting location. Refer to the instructions in the section “Setup/mounting location”.

Setup/mounting location

Hang the product by the suspension bracket (1). Alternatively, you can set up the product on a horizontal surface.

• Place the product in a location with good access to light so that the solar module can charge the battery during daylight hours. Ensure that the solar panel is not covered or shaded, e.g. by trees or buildings.

• The more sunlight that shines on the solar panel, the more the battery will charge. Do not place the product next to other light sources, e.g. patio or street lights, as this may prevent the product from turning on automatically in the dark.

+ 5 hidden pages

Polarlite Rattan 160, Rattan 250 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
