Polarlite 1763878 User guide [ml]

Bedienungsanleitung

LED-Außenwandleuchte Oval W280

Best.-Nr. 1763878

Bestimmungsgemäße Verwendung

Dieses Produkt ist für die Installation in feuchten Umgebungen (Innen / Außen) geeignet
und kann an der Wand montiert werden. Es hat die Schutzart IP65 und gibt ein warmweißes

3000K-Licht ab.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Leuchte

• Montagesatz

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link
www.conrad.com/downloads herunter oder scannen Sie den abgebildeten

QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z.

B. Stromschläge.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in

dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur

Bedienung hin.

Das Produkt ist nicht dimmbar.

Alle Metallteile, die während des Betriebs und der Wartung im Fehlerfall Spannung

aufnehmen können, müssen leitend mit dem Schutzleiter verbunden sein.

Die Leuchte sollte nicht auf normal entammbaren Oberächen installiert werden.

Befolgen Sie die Bedienungsanleitung!

Sicherheitsanweisungen

Lesen Sie die Bedienungsanweisungen sorgfältig durch und beachten Sie
besonders die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
Informationen für einen ordnungsgemäßen Gebrauch in dieser
Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise
daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in
solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung,

starken Stößen, brennbaren Gasen, Dampf und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einer Fachkraft bzw. einer Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

• Sechskantschlüssel

• Bedienungsanleitung

Übersicht

1

b) LED-Leuchte

• Achtung, LED-Licht:

- Nicht in den LED-Lichtstrahl blicken!

- Nicht direkt oder mit optischen Instrumenten in den Strahl sehen!

• Die verwendeten LED-Leuchtmittel sind fest eingebaut und können nicht
ausgetauscht werden.

c) Montage

• Die Montage des Produkts muss von einem qualizierten Fachmann durchgeführt
werden (d. h. einem Elektriker), der mit allen geltenden Vorschriften vertraut ist!

• Unsachgemäßer Umgang mit der Netzspannung gefährdet Sie und andere!

• Hängen oder befestigen Sie keine Gegenstände (z.B. Dekorationsmaterial) an
die Leuchte.

• Das Gerät darf nicht auf normal entammbaren Oberächen installiert werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des

Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und
Betriebsmittel zu beachten.

• Verwenden Sie zur Stromversorgung nur eine geeignete fest verlegte Netzkabel.

• Zum Ein- und Ausschalten des Produktes ist ein geeigneter Schalter erforderlich.

• Achten Sie beim Bohren oder Festziehen der Schrauben darauf, dass sich keine

Kabel, Drähte oder Rohre unter der Oberäche benden. Bei versehentlichem

Anbohren elektrischer Leitungen besteht die Gefahr eines lebensgefährlichen
elektrischen Schlags!

• Die Leuchte muss in der bauseitigen Unterverteilung mit einer 10/16

A-Sicherung abgesichert werden. Davor muss ein Fehlerstromschutzschalter (FI­Schutzschalter) angebracht sein.

• Schalten Sie das elektrische Netzkabel allpolig ab, indem Sie die zugehörige
Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten.
Schalten Sie danach den zugehörigen Fehlerstromschutzschalter aus.

• Die Wahl eines nicht geeigneten Montageortes kann zu Personen- oder
Sachschäden führen.

• Die Installationsoberäche sollte trocken, sauber, ach, stabil und frei von
Ablagerungen sein.

d) Standort

• Das Produkt hat die Schutzart IP65 und kann sowohl im Innen- als auch im
Außenbereich montiert und betrieben werden. Es ist vor dem Eindringen von

Staub und Niederdruck- Wasserstrahlen aus allen Richtungen geschützt.

• Stellen Sie das Gerät nicht in der Nähe von Hochtemperaturquellen z.B. heißen
Lüftungskanälen, Klimaanlagen, Öfen usw. oder über diesen auf.

• Gefahr durch elektrischen Schlag! Nicht in der Nähe eines Pools, Whirlpools oder
Springbrunnens montieren.

• Wählen Sie für das Panel einen Ort, an dem es nicht durch herabfallende

Gegenstände oder durch Tiere zerstört werden kann.

• Die Wandmontage ist nur dann zulässig, wenn die Wandbeschaffenheit dafür
geeignet ist. Dünne Leichtbauwände oder Gipskartonplatten sind normalerweise

ungeeignet.

• Das Produkt ist für den Betrieb in ungeschützten Außenbereichen geeignet.
Das Produkt darf jedoch nicht in oder unter Wasser betrieben werden. Dadurch
besteht Lebensgefahr durch einen elektrischen Schlag!

• Montieren Sie das Produkt nicht an oder in Fahrzeugen.

• Berücksichtigen Sie bei der Montage die Netzkabelverlegung.

• Das Produkt ist nicht explosionsgeschützt. Verwenden Sie das Produkt nicht in
Räumen, in denen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder
vorhanden sein können! Es besteht Explosionsgefahr!

2

3 4

5 8

1 Leuchte
2 M5-Sechskant-Wandbefestigung

3 Kabelklemme
4 M3 Kreuzschlitzschraube
5 Polklemme

6 Kabeldichtung
7 Anschlusskastenschrauben mit O-Ring

8 Anschlusskastenabdeckung
9 Selbstschneidende Kreuzschlitzschrauben

10 Wandhalterung
11 ø6-mm-Walldübel aus Kunststoff

96 10 11 12

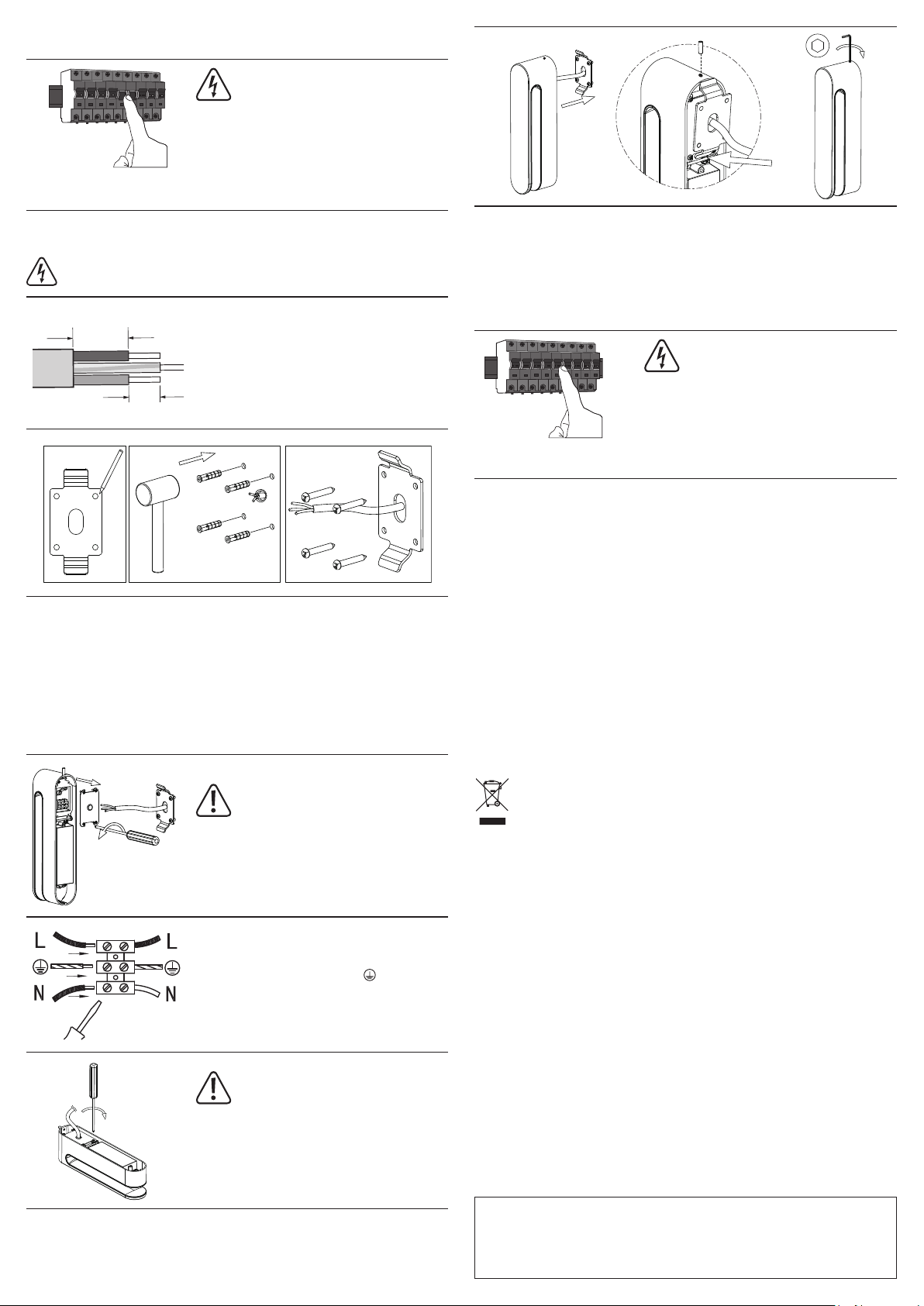

Installation vorbereiten

10 mm

6 mm

AUS

EIN

Schalten Sie die Stromversorgung, den

entsprechenden Schutzschalter und / oder

die automatische Sicherung aus.

Sichern gegen unbefugten Neustart, z. B.

durch Installation eines Warnzeichens.

Überprüfen Sie den Stromkreis mit einem

geeigneten Testgerät auf verbleibende
Spannung.

Montage

Lesen Sie die Informationen im Abschnitt „Sicherheitshinweise“.

• Entfernen Sie die äußere Isolierung der Drähte auf
eine Länge von maximal etwa 16 mm.

• Isolieren Sie jede der drei Drähte des Netzkabels auf
einer Länge von etwa 6 mm ab.

• Das Schutzleiterkabel (gelb-grün) sollte mindestens

6 mm länger sein, damit es im Falle eines
Missgeschicks das letzte Kabel in der Klemmleiste

bleibt.

• Lösen Sie die Wandbefestigung (2) mit dem mitgelieferten Sechskantschlüssel, um die
Wandhalterung (10) zu lösen.

• Verwenden Sie die Löcher in der Wandhalterung (10) als Schablone, um die

Wandbefestigungspunkte zu markieren.

• Bohren Sie die Befestigungslöcher mit einem 6-mm-Bohrer, und setzen Sie bei Bedarf
die Dübel (11) ein.

• Befestigen Sie die Wandhalterung mit den vier Blechschrauben (9).

• Je nach Oberächenmaterial können unterschiedliche Schrauben und Dübel erforderlich
sein.

IP65 Schutzwarnung. Die

Gummikabeldichtung (6) sollte eine gute

Abdichtung um die Stromzuleitung bilden,
um das Eindringen von Feuchtigkeit in die
Anschlusskasten zu verhindern.

• Entfernen Sie die Abdeckung des Anschlusskastens

(8).

• Führen Sie das Netzkabel durch die Dichtung (6).

• Verbinden Sie die 3 Drähte des Netzkabels mit der

3-poligen Schraubklemme (brauner Draht = L/Phase,

blauer Draht = N/Neutraler Draht, gelb-grüner Draht
= PE/Schutzdraht/Erdungssymbol ).

• Ziehen Sie die Kabelklemme (3) über dem Kabel an,

um ein Herausziehen zu verhindern.

• Überprüfen Sie die anderen Schraubverbindungen
an der Klemmleiste und ziehen Sie diese

gegebenenfalls fest.

IP65 Schutzwarnung. Stellen Sie

sicher, dass die O-Ringe um die

Anschlusskastenschrauben (7) und
die Dichtung um den Anschlusskasten

eingesetzt sind.

• Ersetzen und verriegeln Sie die Abdeckung des
Anschlusskastens (8) mit den vier Schrauben.

• Ziehen Sie die Schrauben nicht zu fest an, da dies zu

Beschädigungen führen kann.

• Die Kabel ordentlich anrichten und die Leuchte (1) an der Wandhalterung (10) befestigen.

• Um die Leuchte (1) an der Wandhalterung (10) zu verriegeln, haken Sie zuerst den

unteren Clip ein, bewegen Sie dann das Gerät nach oben und drücken Sie es vorsichtig

in den oberen Clip.

• Schrauben Sie die Wandbefestigung (2) mit dem mitgelieferten Sechskantschlüssel über

den oberen Clip.

• Vergewissern Sie sich, dass die Leuchte sicher xiert ist, bevor Sie loslassen.

Schalten Sie den zugehörigen

Sicherungsautomaten bzw. den FI-Schalter

wieder ein.

• Wenn der Lichtschalter eingeschaltet ist und die
Leuchte nicht leuchtet, schalten Sie den Stromkreis
sofort aus.

• Schalten Sie den Leistungsschalter bzw. die
automatische Sicherung aus.

• Überprüfen Sie die Verbindung zum Stromkreis.

Pflege und Reinigung

• Schalten Sie die Netzspannung für die Leuchte aus, oder trennen sie anderweitig vom Netz;
lassen Sie die Leuchte ausreichend abkühlen.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Zur Reinigung des Produkts verwenden Sie ein trockenes, faserfreies Tuch. Bei stärkerer

Verschmutzung können Sie das Tuch leicht mit Wasser anfeuchten.

• Dieses Produkt hat die Schutzart IP65 und kann mit einem Frischwasserschlauch sauber
gesprüht werden.

• Richten Sie niemals einem Wasserstrahl, zum Beispiel von einem Hochdruckreinigungsgerät,
auf die Leuchte, da das die Abdichtung beschädigen kann!

• Tragen Sie keine metallischen oder leitfähigen Schmuckstücke wie Halsketten, Armbänder

oder Ringe, wenn Sie Wartungsarbeiten (einschließlich Reinigung) am Produkt durchführen.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung ......................... 220 – 240 V/AC, 50 Hz

Leistungsaufnahme ...................... max.10 W

Schutzklasse ................................ I

Schutzart ...................................... IP65

Montageort ................................... Außenbereich

Leuchtmittel .................................. 36 LEDs

Dimmbar ....................................... Nein

Farbtemperatur ............................. 3000 K (warm-weiß)

Lichtstrom ..................................... 280 lm

Betriebs- / Lagerbedingungen ...... -20 bis +70 °C, 0 – 100 % rF

Abmessungen (L x B x H) ............. 69 x 52 x 251 mm

Gewicht ......................................... 750 g

Vertrieb durch Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Diese Bedienungsanleitung ist eine Publikation der CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower
2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle Rechte einschließlich Übersetzung
sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung in elektronischen
Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
ist verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

© Copyright 2018 by CEI Conrad Electronic International (HK) Limited *1763878_v1_1118_02_dh_m_de(3)

Operating Instructions

Oval W280 LED Outdoor Wall Light

Item No. 1763878

Intended Use

This product is suitable for installation in damp environments (indoors/outdoors) and can be

wall mounted. It has an ingress protection rating of IP65 and emits a warm white 3000K light.
For safety and approval purposes, you must not rebuild and/or modify this product. If you use

the product for purposes other than those described above, the product may be damaged. In

addition, improper use can result in short circuits, res, electric shocks or other hazards. Read

the instructions carefully and store them in a safe place. Make this product available to third
parties only together with its operating instructions.

This product complies with the statutory national and European requirements. All company
names and product names are trademarks of their respective owners. All rights reserved.

Delivery Content

• Lamp

• Installation kit

Up-to-date Operating Instructions

Download the latest operating instructions at www.conrad.com/downloads or

scan the QR code shown. Follow the instructions on the website.

Explanation of Symbols

The symbol with the lightning in the triangle is used if there is a risk to your health,

e.g. due to an electric shock.

The symbol with the exclamation mark in the triangle is used to indicate important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on operation.

The light is not dimmable.

All metal parts that could carry a voltage in the event of a fault during operation or

maintenance must be connected to the protective earth conductor.

The lamp should not be installed onto normally ammable surfaces.

Follow the operating instructions!

Safety Instructions

Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.

a) General Information

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts,

ammable gases, steam and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and
protect it from any accidental use. Safe operation can no longer be guaranteed
if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height
can damage the product.

• Maintenance, modications and repairs must only be completed by a technician
or an authorised repair centre.

• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.

• Hex key

• Operating instructions

Overview

b) LED light

• Warning, LED light:

- Do not look directly at the LED light!

- Do not look into the beam directly or with optical instruments!

• The LED light bulbs are rmly embedded and cannot be replaced.

c) Installation

• Installation of the product must be carried out by a qualied professional (i.e. an

electrician) who is familiar with all applicable regulations!

• Improper handling of mains voltage will endanger yourself and others!

• Do not hang or secure any objects (e.g. decorations) to the light.

• The xture should not be installed onto normally ammable surfaces.

• Always comply with the accident prevention regulations for electrical equipment
when using the product in industrial facilities.

• Only use a suitable, xed mains cable for power supply.

• A suitable switch is required for turning the product on and off.

• When drilling or tightening screws, make sure there are no cables, wires or pipes
located underneath the surface. Inadvertently drilling through electric cables can
cause life-threatening danger of an electric shock!

• The light must be protected with a 10/16A fuse at the sub-distribution. An earth
leakage circuit breaker must be installed before this.

• Isolate all poles of the mains cable from the mains supply by removing the electric
circuit fuse or switching off the automatic fuse. Then turn off the earth leakage
circuit breaker.

• The choice of an unsuitable installation location can lead to personal injury or
material damage!

• The surface for installation should be dry, clean, at, stable and free from debris.

d) Location

• The product has an IP65 rating and can be mounted and operated both indoors
and outdoors. It is protected from dust ingress, and low pressure water jets from
any direction.

• Do not position the device near or above high temperature sources. For example,
hot ventilation ducts, air conditioning units, stoves etc.

• Risk of electric shock. Do not install near a pool, spa or water fountain.

• Position the panel where it will not be affected by falling objects or animals.

• Wall-mounting is permissible only where the wall concerned is of the correct type
and condition. Lightweight partition walls or those made from gypsum boards are
normally unsuitable.

• The product is suitable for use in unprotected areas. It must however not be used
in or under water. This poses a risk of fatal electric shock!

• Do not mount the product to or inside vehicles.

• When mounting the product, take into consideration the routing of the mains cable.

• This product is not explosion-proof. Never use the product in rooms which contain

or may contain ammable gases, vapors or combustible dusts! There is a risk of

explosion!

2

1

3 4

5 8

1 Lamp
2 M5 hex screw wall mount lock

3 Cable clamp

4 M3 cross-head screw

5 Binding post

6 Cable gasket
7 Junction box screws with O-ring

8 Junction box cover

9 Cross-head self tapping screws

10 Wall bracket

11 ø6mm plastic wall plug

96 10 11 12
