Page 1

Bedienungsanleitung

LED-Strip, warmweiß/kaltweiß, 5 m

Best.-Nr. 1553051

Bestimmungsgemäße Verwendung

Das Produkt dient zur Dekorations- bzw. Effektbeleuchtung im Innenbereich. Es darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben werden.

Durch das auf der Unterseite des LED-Strips bendliche Klebeband ist eine Befestigung auf dazu geeigneten Gegenständen, z.B. Möbeln, möglich. Über die mitgelieferte Touch-IR-Fernbedienung lassen

sich 2 Lichtfarben (warm- und kaltweiß) auswählen und die Helligkeit stufenlos dimmen. Die Ansteuerung der LEDs des LED-Strips erfolgt über eine spezielle Kontrolleinheit; dessen Stromversorgung erfolgt über ein mitgeliefertes Steckernetzteil.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• LED-Strip

• Kontrolleinheit mit IR-Empfänger

• Touch-IR-Fernbedienung inkl. Batterie

• Steckernetzteil

• Zubehörset (2x Schraube für Befestigung der Kontrolleinheit, doppelseitiges Klebepad)

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Gerät ist nach Schutzklasse III aufgebaut. Unter Schutzklasse III fallen elektrische Geräte

mit Niedrig-Spannungsversorgung (< 50 Volt) durch einen Schutztransformator oder Batterien/ Akkus/Solarenergie etc.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Kinder können die Gefahren, die im falschen Umgang mit elektrischen Geräten auftreten können, nicht einschätzen. Außerdem enthält das Produkt Kleinteile und Batterien. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Elektrische Sicherheit

• Die Netzsteckdose, in die das Gerät eingesteckt wird, muss leicht zugänglich sein.

• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den

dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

• Das Netzkabel ist nicht ersetzbar. Wenn es beschädigt ist, muss das gesamte Produkt entsorgt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

• Trennen Sie das Produkt von der Stromversorgung, wenn Sie es für längere Zeit nicht verwenden.

c) Montage, Anschluss und Betrieb

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben werden.

• Das Produkt darf nicht feucht oder nass werden, beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen Schlag!

• Betreiben Sie das Produkt nur in gemäßigtem Klima, aber nicht in tropischem Klima

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!

• Hängen Sie keine Objekte an das Produkt und bedecken Sie das Produkt nicht.

• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen Instrumenten betrachten!

• Die eingebauten LED-Leuchtmittel sind fest eingebaut und können nicht ausgetauscht werden.

• Halten Sie das Produkt im Betrieb von leicht entammbaren Gegenständen bzw. Materialien fern.

d) Batterie (Fernbedienung)

• Achten Sie beim Einlegen der Batterie auf die richtige Polung.

• Entfernen Sie die Batterie, wenn Sie die Fernbedienung längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie

nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht

Explosionsgefahr!

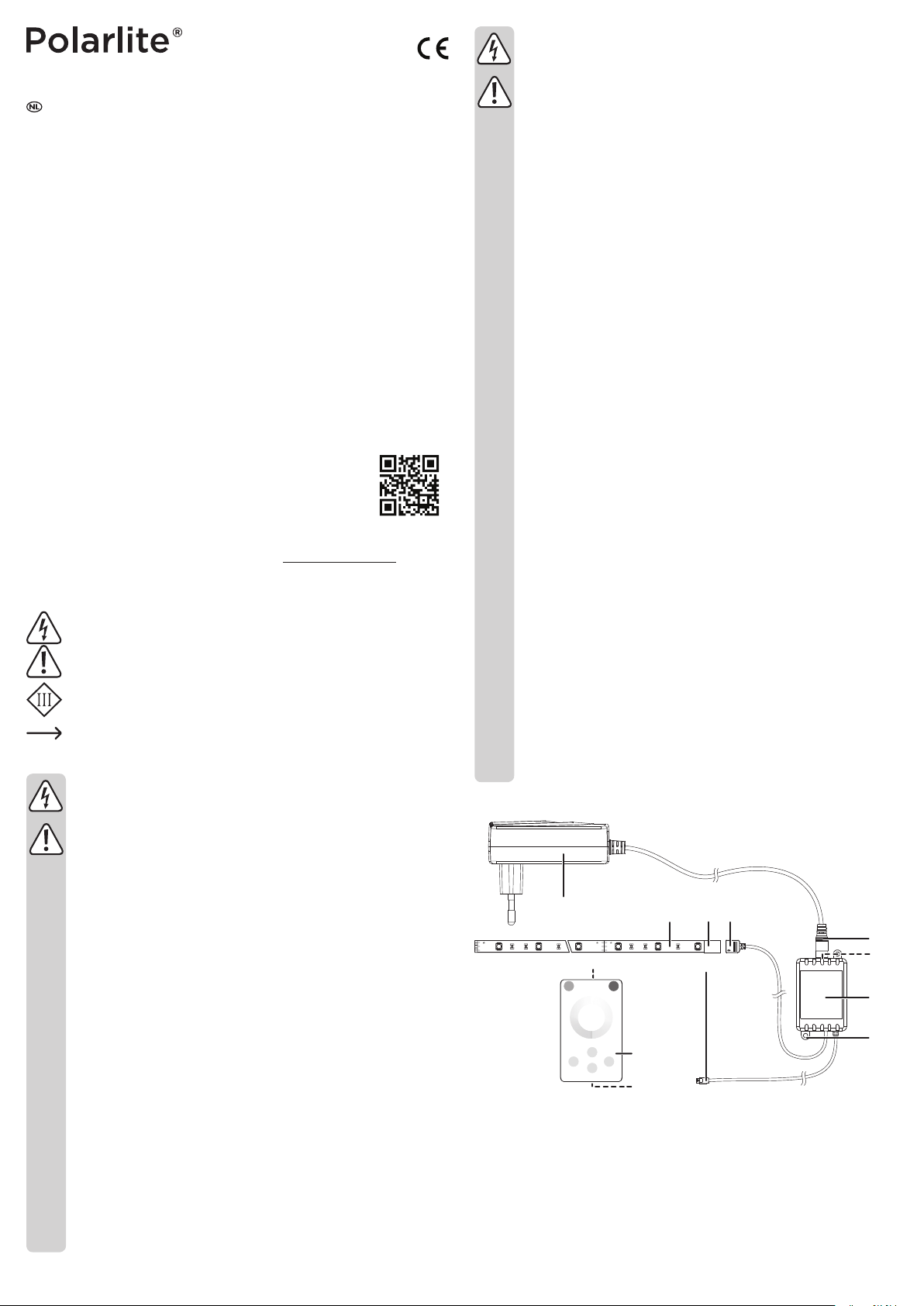

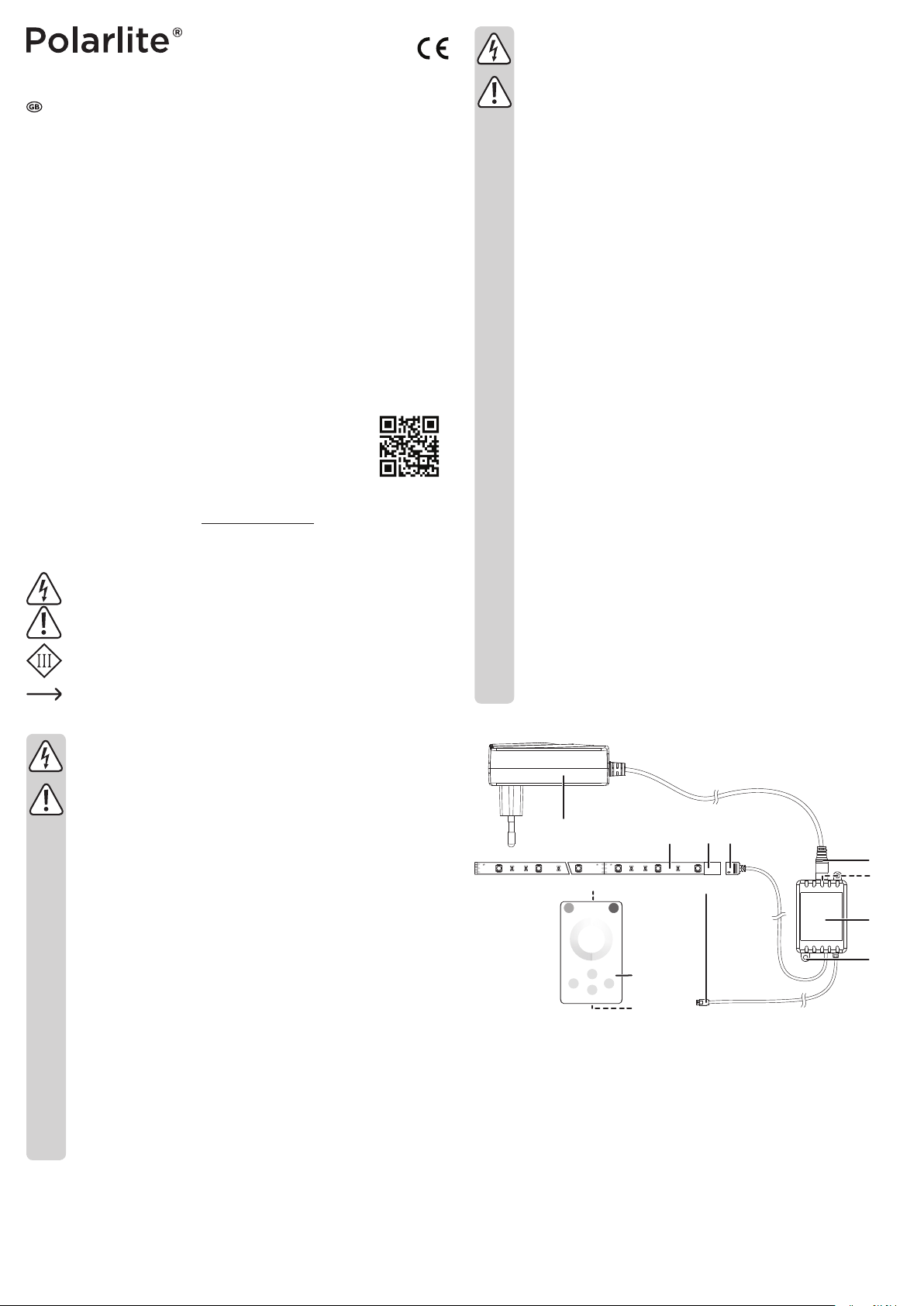

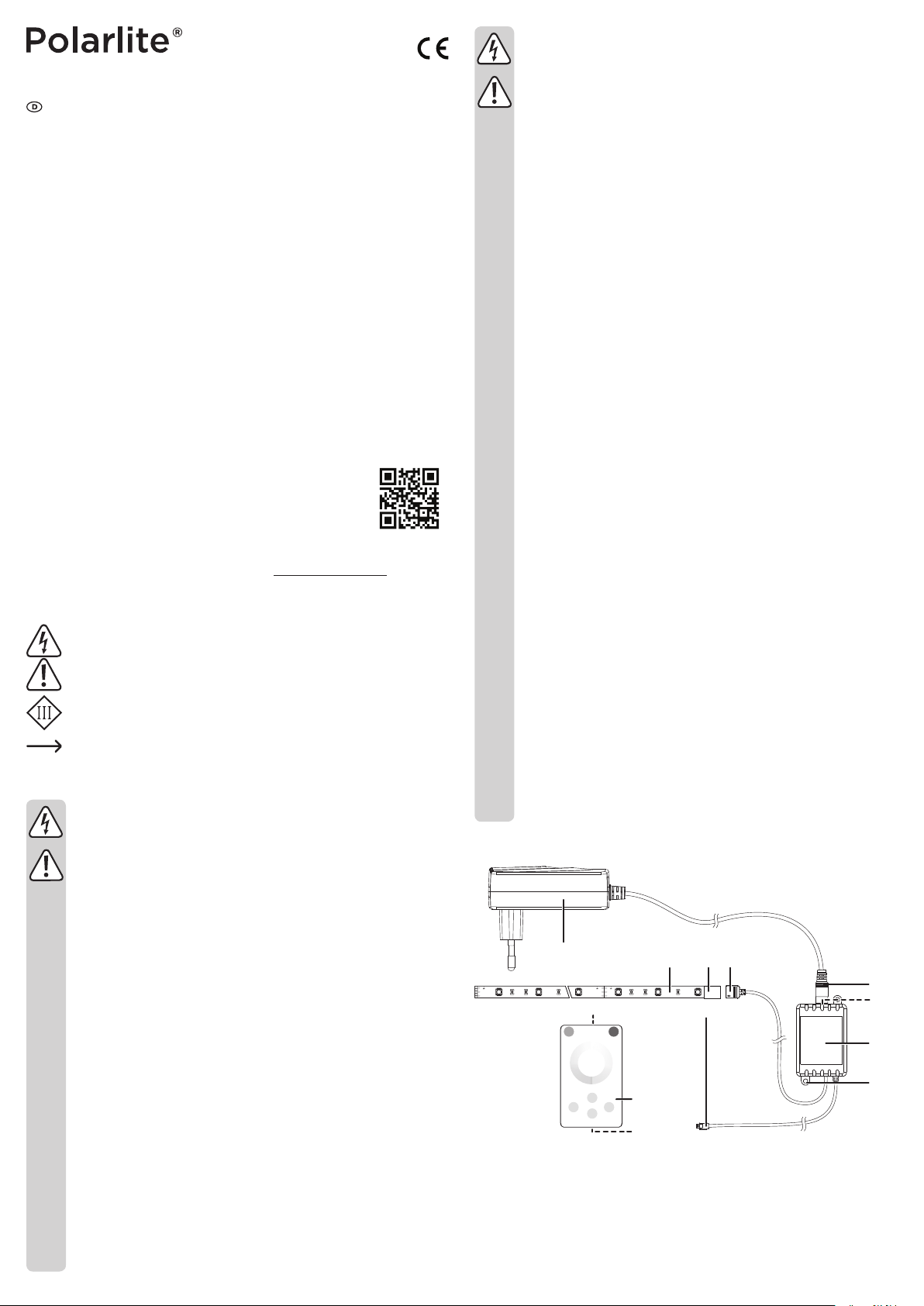

Bedienelemente und Einzelteile

OFF ON

BRI+

BRI-

1 Steckernetzteil 2 LED-Strip 3 vierpoliger Anschluss 4 vierpolige Buchse 5 Niedervolt-Rundstecker 6 Rundbuchse 7 Kontrolleinheit 8 Befestigungsöse (beidseitig)

431

9 IR-Empfänger 10 IR-Sender (nicht sichtbar) 11 Touch-IR-Fernbedienung 12 Batteriefach (nicht sichtbar) 13 2x Schraube (nicht abgebildet) 14 Doppelseitiges Klebepad (nicht abgebildet)

Page 2

Montage und Anschluss

a) Befestigen der Kontrolleinheit

Beachten Sie vor der Montage, dass der IR-Empfänger (9) der Kontrolleinheit so platziert

werden muss, dass ein einwandfreier Empfang der Steuersignale der IR-Fernbedienung möglich ist (direkte Sichtverbindung zwischen dem IR-Sender (10) und dem IR-Empfänger).

Montieren Sie die Kontrolleinheit (7) so, dass sie vor starkem Licht bzw. direkter

Abhängig vom Montageort hilft es, die Kontrolleinheit oben und seitlich mit einer Abdeckung vor

Prüfen Sie vor einer endgültigen Montage der Kontrolleinheit bzw. des IR-Empfängers, ob eine

• Die Kontrolleinheit (7) lässt sich über zwei Befestigungsösen (8) festschrauben. Je nach Montageort

• Fixieren Sie den IR-Empfänger (9) an einer geeigneten Stelle, z.B. mit einem Streifen Klebeband oder

Sonneneinstrahlung geschützt ist, da andernfalls der IR-Sender überstrahlt wird. Bei größerer Umgebungshelligkeit ist sonst keine Bedienung der Kontrolleinheit möglich bzw. die Reichweite verringert sich sehr stark.

zu großer Umgebungshelligkeit zu schützen, damit der IR-Empfänger korrekt arbeiten kann.

Funktion gegeben ist.

können Sie sie auch über Kabelbinder oder über das mitgelieferte Klebepad (14) xieren.

Wenn Sie die Kontrolleinheit festschrauben, so achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden.

einem Kabelbinder.

b) Montage des LED-Strips

Der LED-Strip (2) kann durch das auf der Unterseite bendliche Klebeband auf dazu geeigneten Oberächen montiert werden, z.B. auf Möbeln o.ä.

Der LED-Strip muss so montiert werden, dass er keinen mechanischen Belastungen ausgesetzt ist. Er darf nicht so montiert werden, dass man darauf treten kann, hierbei wird er beschädigt.

Knicken Sie den LED-Strip nicht.

• Rollen Sie den LED-Strip vollständig ab

• Reinigen Sie die zur Montage vorgesehene Oberäche vor dem Aufkleben des LED-Strips sorgfältig von

Staub, Schmutz und Fett, da sich das Klebeband sonst wieder von der Oberäche löst.

• Ziehen Sie den Schutzstreifen stückweise ab und kleben Sie den LED-Strip fest.

- Wenden Sie beim Festdrücken jedoch keine Gewalt an.

- Wichtig! Es ist zu bemerken, dass das Klebeband auf der Montageoberäche dauerhafte Spuren hinterlassen kann.

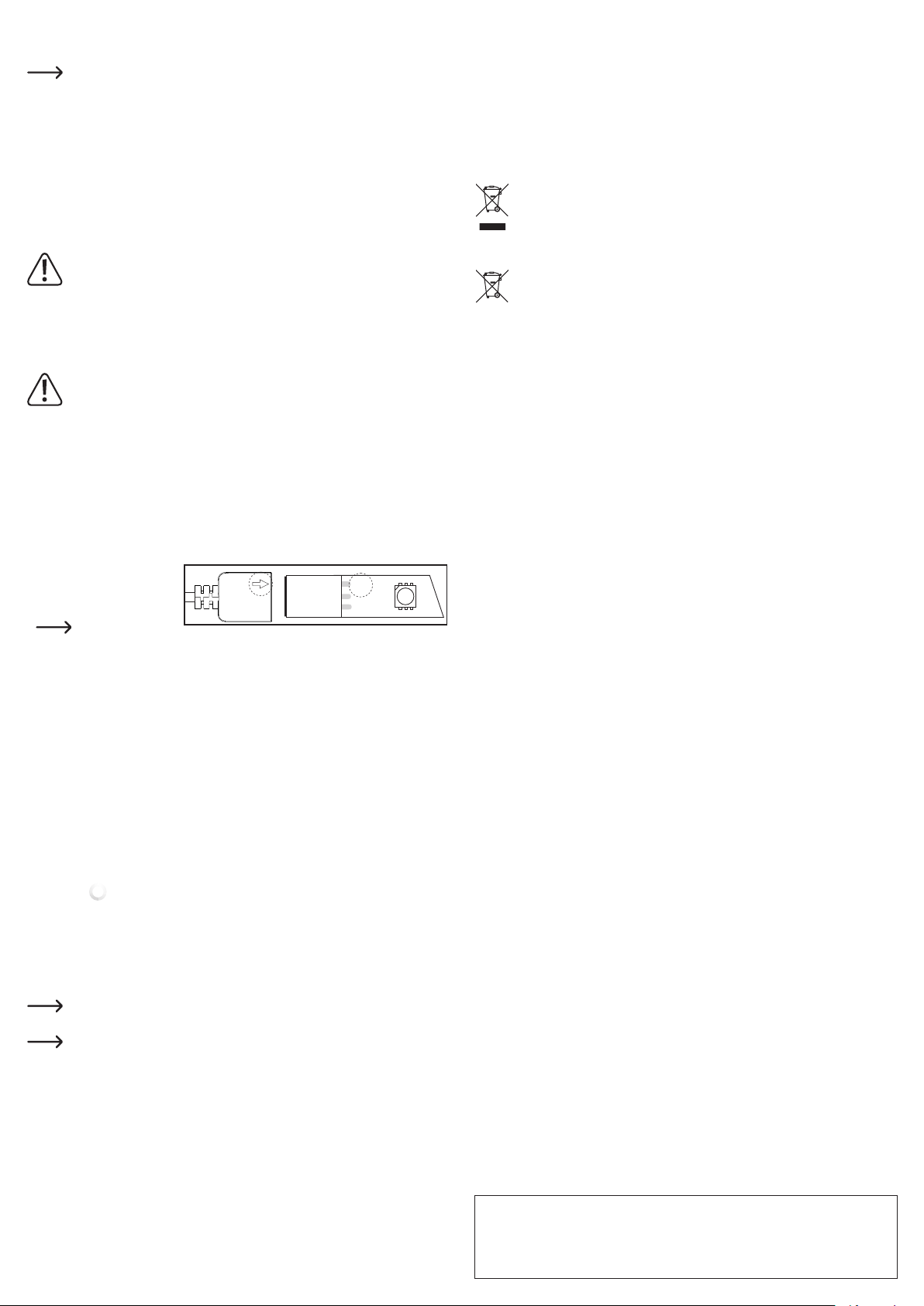

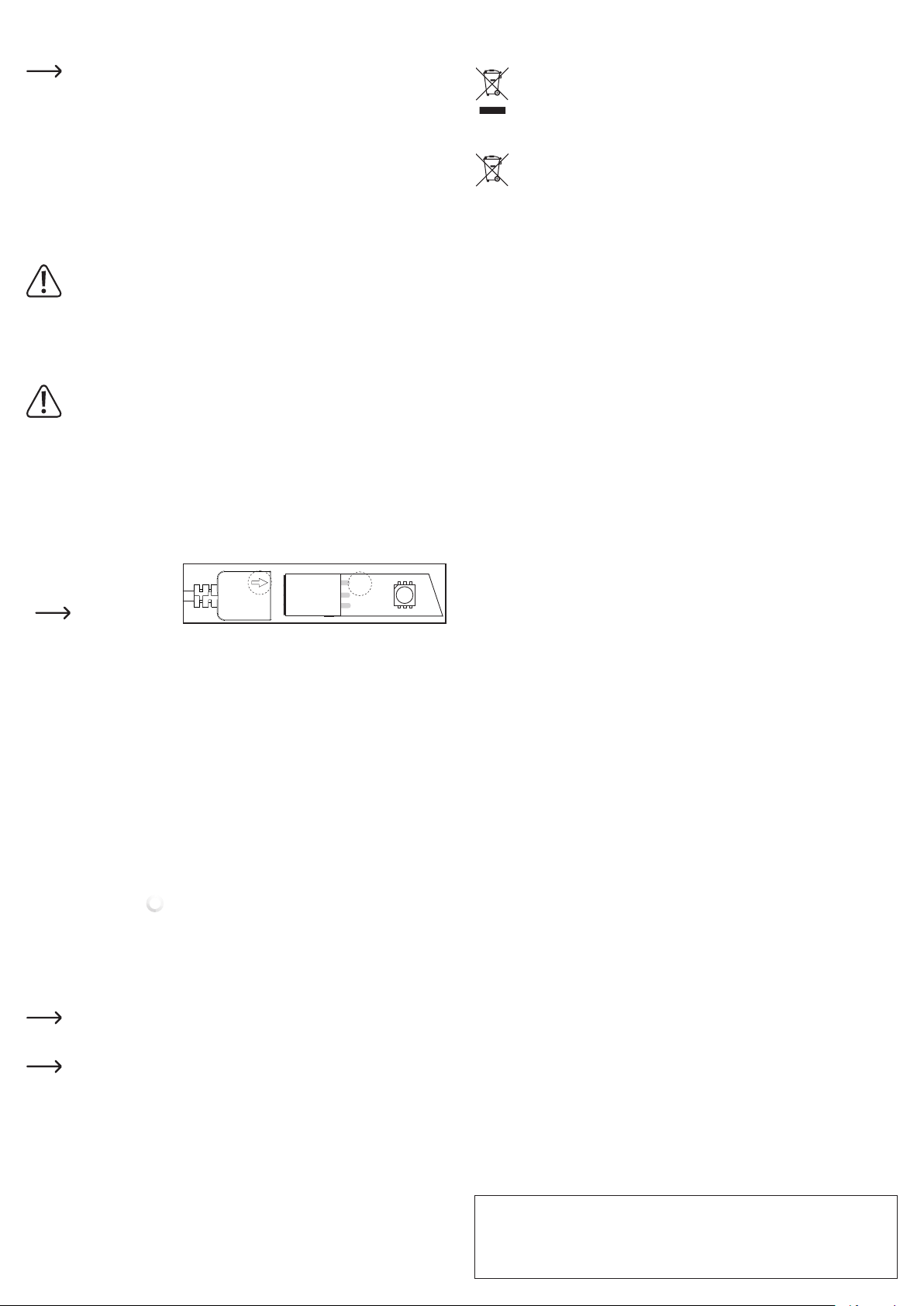

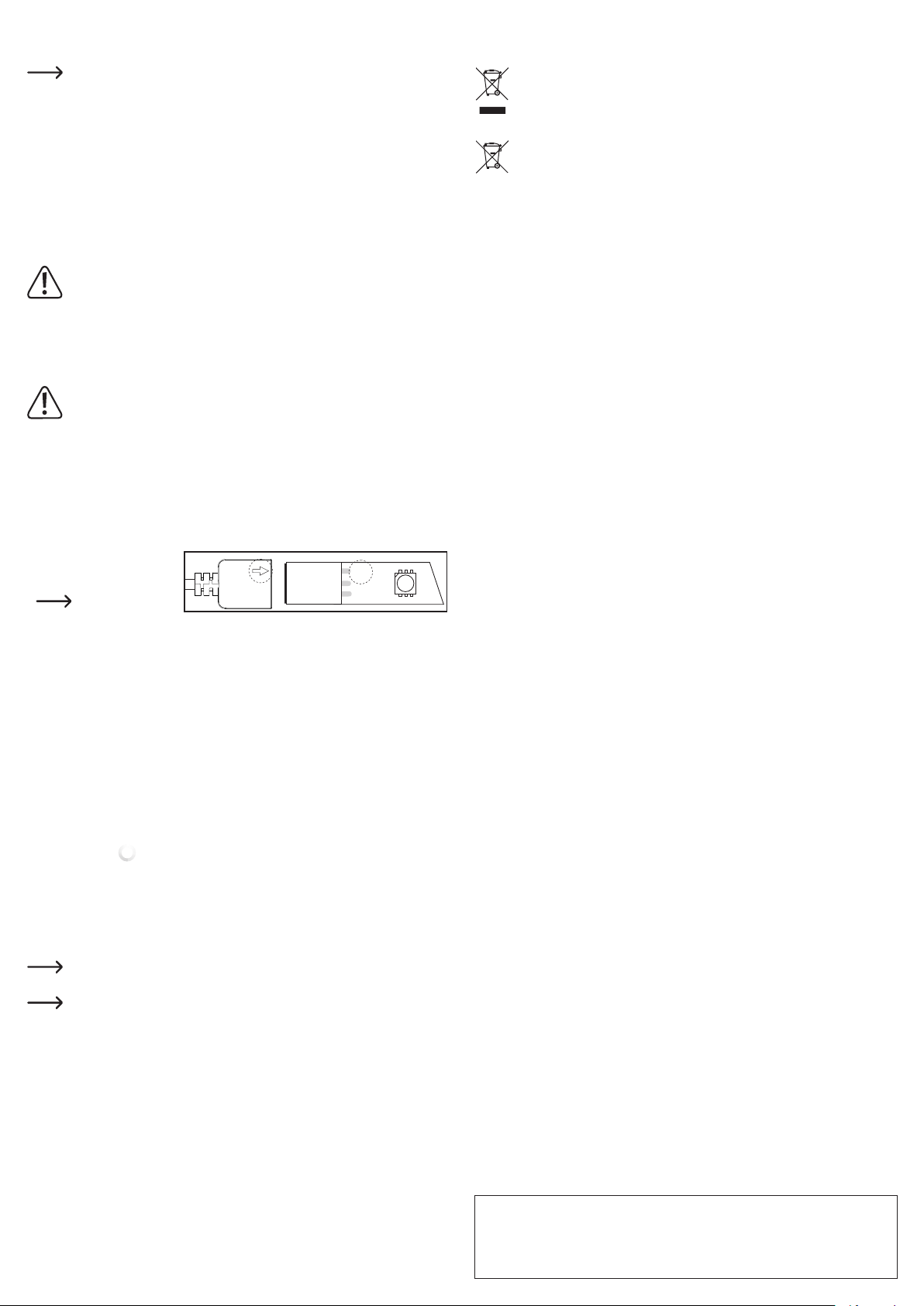

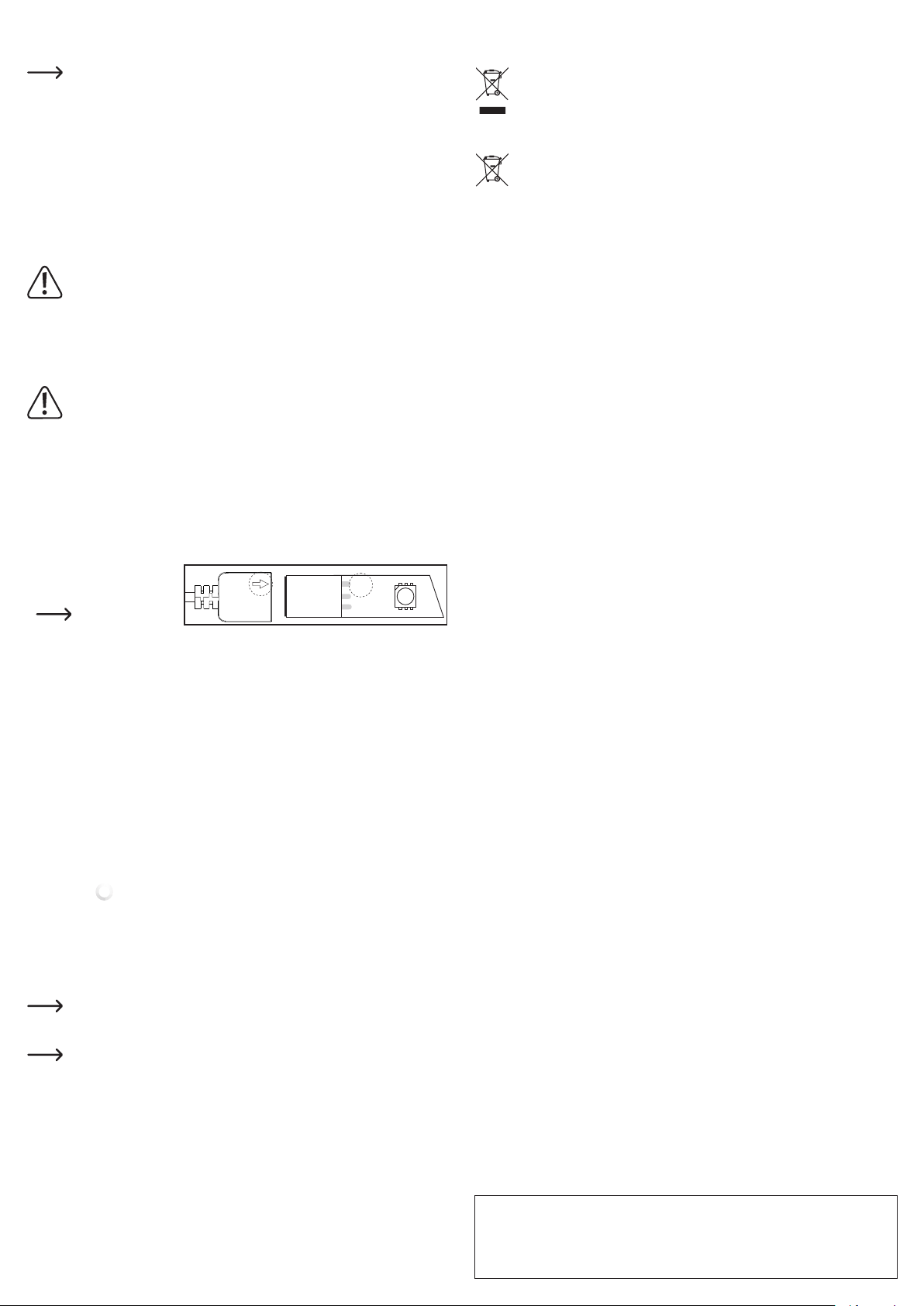

c) Anschluss des LED-Strips an die Kontrolleinheit

• Verbinden Sie den vierpoligen

Anschluss (3) mit der vierpoligen Buchse (4) der Kontrolleinheit.

Achten Sie darauf, dass die Beschriftung der Anschlüsse übereinstimmen (Pfeilsymbol auf der Buchse (4) muss zur Aufschrift „+12V“ des LED-Strips zeigen).

• Die Steckverbindung kann mit einem Streifen Klebeband vor unbeabsichtigtem Lösen gesichert werden.

+12V

d) Anschluss des Steckernetzteils

• Verbinden Sie den Niedervolt-Rundstecker (5) mit der Rundbuchse (6).

• Verbinden Sie das Steckernetzteil (1) mit einer ordnungsgemäßen Netzsteckdose des öffentlichen

Versorgungsnetzes.

Touch-IR-Fernbedienung

Die Batterie ist bei Anlieferung bereits eingelegt. Ziehen Sie den Kunststoff-Schutzstreifen im Batteriefach auf der Rückseite der Fernbedienung heraus. Die Fernbedienung ist betriebsbereit.

a) Funktionen der Fernbedienung

Richten Sie den IR-Sender (10) auf den IR-Empfänger (9), wenn Sie die entsprechende Taste bzw. das Bedienfeld betätigen.

Taste ON LED-Strip einschalten Taste OFF LED-Strip ausschalten Touch-Dimmrad „ bläuliches Feld: kaltweiße Lichtfarbe gelbliches Feld: warmweiße Lichtfarbe Taste BRI+ Helligkeit erhöhen Taste BRI- Helligkeit verringern Taste CW Lichtfarbe „Kaltweiß“ auswählen Taste WW Lichtfarbe „Warmweiß“ auswählen

“ Helligkeit der Lichtfarbe stufenlos regeln:

Schalten Sie den LED-Strip immer mit der Taste ON zuerst ein, bevor Sie die Lichtfarbe auswählen oder die LEDs dimmen.

b) Batterie in der Fernbedienung wechseln

Ein Batteriewechsel ist erforderlich, wenn die Reichweite der Fernbedienung abnimmt oder die Kontrolleinheit nicht mehr auf die Fernbedienung reagiert.

• Entriegeln Sie den Sperrclip am Batteriefach (12) z.B. mit einem achen Schraubendreher.

• Ziehen Sie die Batteriehalterung und die Batterie heraus.

• Tauschen Sie die leere Knopfzelle mit einer neuen 3 V Knopfzelle des Typs CR2025 aus. Achten Sie beim

Einlegen der Batterie auf die richtige Polarität (Plus/+ und Minus/- beachten). Der Pluspol der Knopfzelle

ist mit dem Symbol „+“ gekennzeichnet und muss zum Boden der Fernbedienung hin zeigen.

• Stecken Sie die Batteriehalterung wieder in die Fernbedienung zurück bis sie hörbar einrastet. Achten Sie dabei auf die richtige Orientierung, wenden Sie keine Gewalt an!

Pege und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Ziehen Sie das Steckernetzteil aus der Netzsteckdose.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische

Lösungen, da dadurch das Material angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Äußerlich sollte das Produkt nur mit einem sauberen, weichen, trockenen Tuch abgewischt werden.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie die in der Fernbedienung evtl. eingelegte Batterie und entsorgen Sie diese

getrennt vom Produkt.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet, das

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die

Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Technische Daten

a) Allgemein

Gesamtleistungsaufnahme ................... max. 24 W

Betriebsbedingungen ............................ 0 bis +40 ºC, 0 – 95 % relative Luftfeuchte

Lagerbedingungen ................................ -10 bis +45 ºC, 0 – 95 % relative Luftfeuchte

b) LED-Strip

Länge.................................................... 5 m

Querschnitt (B x H) ............................... 10 x 2,5 mm

Anzahl LEDs ......................................... 150 (Typ 5050)

Lichtfarbe .............................................. warmweiß/kaltweiß

Schutzklasse ........................................ III

Gewicht ................................................. 206 g

c) Steckernetzteil

Eingangsspannung/-strom .................... 100 - 240 V/AC, 50/60 Hz, max. 0, 6 A

Ausgangsspannung/-strom ................... 12 V/DC, 2 A

Kabellänge ............................................ 1,5 m

d) Kontrolleinheit

Eingangsspannung ............................... 12 V/DC

Ausgangsspannung/-strom ................... 12V/DC, 2A

IR-Erfassungswinkel ............................. ca. 120°

Abmessungen (B x L x H) ..................... 35 x 50 x 22 mm

Gewicht ................................................. 22 g

e) Touch-IR-Fernbedienung

Stromversorgung .................................. 1x Batterie vom Typ CR2025

Reichweite ............................................ max. 8 m

Abmessungen (L x B x H) ..................... 85 x 51 x 7 mm

Gewicht ................................................. .22 g (inkl. Batterie)

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Diese Bedienungsanleitung ist eine Publikation der CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle Rechte einschließlich Übersetzung

vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Page 3

Operating instructions

LED Strip, warm-white/cold-white, 5 m

Item no. 1553051

Intended use

The product is used for decorative or effects lighting in indoor areas. It must only be mounted and used in dry, enclosed indoor areas.

The product can be fastened on suitable objects, such as furniture, using the adhesive tape located on the bottom of the LED strip. Use the included IR remote control to select 2 colour temperatures (warm and cold-white) and steplessly dim the brightness. The activation of the LEDs on the LED strip takes place via a special control unit, whose power is supplied by the provided wall plug transformer.

For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for purposes other than those described above may damage the product. In addition, improper use can cause

hazards such as a short circuit, re or electric shock. Read the instructions carefully and store them in a safe

place. Only make this product available to third parties together with its operating instructions. This product complies with statutory national and European regulations. All company and product names are

Delivery contents

• LED Strip

• Control unit with IR receiver

• IR touch remote control (incl. battery)

• Power supply

• Accessory set (2x screws for mounting the control unit, double-sided adhesive pad)

• Operating Instructions

Up-to-date operating instructions

Download the latest operating instructions at www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in the triangle indicates that there is a risk to your health, e.g. due

to an electric shock.

The icon with an exclamation mark in a triangle is used to highlight important information in these

operating instructions. Always read this information carefully.

The device was constructed according to protection class III. Low-voltage electrical devices

(< 50 volts) powered by a safety transformer or batteries/rechargeable batteries/solar energy etc. fall under protection class III.

This symbol indicates special information and advice on how to use the product.

b) Electrical safety

• The mains socket that the device is plugged into must be easily accessible.

• Only use the supplied mains adapter as a power supply.

• Only connect the power adapter to a normal mains socket connected to the public supply. Before plugging in the power adapter, check whether the voltage stated on the power adapter complies with the voltage of your electricity supplier.

• Do not touch the mains adapter if there are any signs of damage, as this may cause a fatal electric shock! First, switch off the mains voltage to the socket to which the mains adapter is connected (switch off at the corresponding circuit breaker or remove the safety fuse, and then switch off at the corresponding RCD protective switch, so the socket is fully disconnected). You can then unplug the mains adapter from the mains socket. Dispose of the faulty mains adapter in an environmentally friendly manner and discontinue use. Replace it with a mains adapter of the same design.

• Never connect or disconnect power adapters if your hands are wet.

• Never unplug the mains adapter from the mains socket by pulling on the cable; always use the grips on the plug.

• When setting up the product, make sure that the cables are not pinched, kinked or damaged by sharp edges.

• The power cable is not replaceable. If it is damaged, the entire product must be disposed of.

• Always lay the cables so that nobody can trip over or become entangled in them. This poses a risk of injury.

• For safety reasons, disconnect the power adapter from the mains socket during storms.

• Disconnect the product from the power supply if you do not use it for an extended period.

c) Installation, Connection and Operation

• This product is only to be installed and used indoors in dry conditions.

• Do not let the product get damp or wet as a power adapter pose a risk that may result in fatal electric shock!

• Only use the product in temperate climates. It is not suitable for use in tropical climates.

• Always comply with the accident prevention regulations for electrical equipment when using the product in industrial facilities.

• Do not hang objects on the product or cover the product.

• Warning, LED light: Do not look directly at the LED light! Do not look into the beam directly or with optical instruments!

• The built-in LED bulbs are permanently installed; they cannot be replaced.

• Keep the product away from inammable objects or materials while it is in operation.

d) Battery (remote control)

• Ensure that the battery is inserted in the correct polarity.

• Remove the battery if you are not going to use the remote control for a prolonged period to prevent damage from battery leakage. Leaking or damaged batteries may cause acid burns when they come into contact with skin. Always use protective gloves when handling damaged batteries.

• Keep batteries out of the reach of children. Do not leave rechargeable batteries lying around, as they constitute a choking hazard for children and pets.

• Batteries must not be dismantled, short-circuited or thrown into re. Never recharge non- rechargeable batteries. There is a risk of explosion!

Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

• This product is not a toy and must be kept out of the reach of children. Children cannot assess the dangers arising from incorrect use of electrical devices. In addition, the product contains small parts and batteries. Therefore, be especially careful when children are around!

• Do not leave packaging material lying around carelessly. It may become a dangerous toy for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorized use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. Allow the product to reach room temperature before connecting it and putting it to use. This may take several hours.

• Consult an expert when in doubt as to the operation, the safety or the connection of the

product. Have maintenance, adjustments and repairs carried out only by a qualied specialist

or a specialist workshop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

Control elements and components

OFF ON

BRI+

1 Power supply 2 LED Strip 3 Four-pin connector 4 Four-pin socket 5 Low-voltage round plug 6 Circular socket 7 Control unit

BRI-

431

8 Fixing lug (on both sides) 9 IR receiver 10 IR transmitter (not visible) 11 IR touch remote control 12 Battery compartment (not visible) 13 2x screws (not shown) 14 Double-sided adhesive pad (not shown)

5 6

Page 4

Mounting and connection

a) Attaching the control unit

Before assembly, please note that the IR receiver (9) of the control unit must be placed to ensure

perfect reception of control signals from the IR remote control (direct line of sight between the IR transmitter (10) and the IR receiver).

Install the control unit (7) where it is shielded against bright lights or direct sunlight. Otherwise

Depending on the mounting site, it is helpful to protect the control unit on the top and on the

Before you proceed to the permanent mounting of the control unit and the IR receiver, check that

• The control unit (7) can be mounted via two xing lugs (8). Depending on mounting site, you can also use

• Mount the IR receiver (9) of the control unit to a suitable place, e.g. by using a strip of adhesive tape or

b) Mounting the LED Strip

The LED strip (2) can be mounted on suitable surfaces, such as furniture or similar objects, using the adhesive tape located on the underside.

Do not bend the LED strip.

• Fully unroll the LED strip.

• Carefully clean the surface on which you wish to mount the LED strip from dust, dirt and grease before

• Then slightly remove the protective strip and adhere the LED strip to the mounting surface.

c) Connecting the LED strip to the control unit

• Connect the four-pin connector (3)

• The plug connection can be protected from unintentional disconnection by using a strip of adhesive tape.

d) Connecting the power supply

• Connect the low-voltage round plug (5) with the circular socket (6).

• Connect the power supply (1) a proper mains socket of the public supply network.

the IR transmitter will be outshone. If the ambient light is too bright, operation of the control unit is not possible or the range will be greatly reduced.

sides from a too high ambient brightness using a cover, so that the IR receiver can function properly.

they function properly.

cable ties or the provided double-sided adhesive pad (14).

When you screw the control unit into place, make sure that no cables or pipes are damaged when drilling and tightening the screws.

a cable tie.

The LED strip must be mounted in such a way that it is not exposed to mechanical stress. Do not

mount it in such a way that it gets damaged by a person stepping on it.

mounting; otherwise the adhesive tape will come off the surface.

- However, do not use force when pressing down.

- Important! Please note that the tape may leave a permanent mark on the mounting surface permanent.

with the four-pin socket (4) on the control unit.

Make sure that the

labels on the connections match (the arrow symbol on the socket (4) must point to the “+12V” marking on the LED strip).

+12V

Disposal

a) Product

Electronic devices are recyclable waste and must not be placed in household waste. Always

dispose of the product according to the relevant statutory regulations.

Remove any batteries in the remote control and dispose of them separately.

b) Batteries

You are required by law to return all used batteries. They must not be placed in household waste.

Batteries that contain hazardous substances are labelled with this symbol to indicate that

disposal in domestic waste is forbidden. The abbreviations for heavy metals in batteries are: Cd

= Cadmium, Hg = Mercury, Pb = Lead (indicated on the battery, e.g. below the waste icon on the

left).

Used batteries can be returned to local collection points, our stores or battery retailers.

You thus full your statutory obligations and contribute to the protection of the environment.

Technical data

a) General information

Total power consumption ......................max. 24 W

Operating conditions ............................. 0 to +40 ºC, 0 – 95 % relative humidity

Storage conditions ................................ -10 to +45 ºC, 0 – 95 % relative humidity

b) LED Strip

Length................................................... 5 m

Diameter (W x H) .................................. 10 x 2.5 mm

Number of LEDs ................................... 150 (Type 5050)

Light colour ........................................... warm-white/cold-white

Protection class .................................... III

Weight .................................................. 206 g

c) Power supply

Input voltage/current ............................. 100 - 240 V/AC, 50/60 Hz, max. 0.6 A

Output voltage/current .......................... 12 V/DC, 2A

Cable length ......................................... 1.5 m

d) Control unit

Input voltage ......................................... 12 V/DC

Output voltage/current .......................... 12V/DC, 2A

IR detection angle ................................. approx. 120°

Dimensions (W x L x H) ........................ 35 x 50 x 22 mm

Weight .................................................. 22 g

e) IR touch remote control

Power supply ........................................ 1x battery of type CR2025

Range ................................................... max. 8 m

Dimensions (L x W x H) ........................ 85 x 51 x 7 mm

Weight .................................................. 22 g (incl. battery)

IR touch remote control

The battery is already inserted on delivery. Remove the protective plastic tab in the battery compartment on the back of the remote control. The remote control is now ready for use.

a) Remote control functions

Point the IR transmitter (10) at the IR receiver (9) when pressing the corresponding button or touch panel. ON button Turns on LED strip OFF button Turns off LED strip

Touch dimming wheel “ Blue panel: cold-white light colour Yellow panel: warm-white light

BRI+ button Increase brightness BRI- button Decrease brightness CW button Select light colour “cold-white” WW button Select light colour “warm-white”

Turn on the LED strip with the ON button before you select the colour or dim the LEDs.

” Stepless adjustment of light colour brightness:

b) Inserting/changing the remote control battery

Replace the battery if the range of the remote control drops or the control unit no longer reacts to the remote control.

• Unlock the lock clip on the battery compartment (12) e.g. with a at screwdriver.

• Pull out the battery holder with the battery.

• Replace the empty button cell battery with a new 3 V button cell CR2025. Please pay attention to the correct polarity (observe plus/+ and minus/-) when inserting the battery. The positive pole is marked with the “+” symbol and needs to point towards the bottom of the IR remote control.

• Insert the battery holder back into the remote control back until it clicks into place. Pay attention to the correct orientation and do not use any force!

Care and cleaning

• Always disconnect the product from the power supply before cleaning it. Disconnect the wall plug transformer from the mains socket.

• Do not use abrasive detergents, rubbing alcohol or other chemical solutions, as these may damage the casing or stop the product from functioning properly.

• The outside of the housing should only be cleaned with a clean, soft, dry cloth.

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

These operating instructions are published by CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. All rights including translation reserved.

Reproduction by any method (e.g. photocopying, microlming, or the capture in electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited. These operating instructions reect the current technical specications at the time of printing.

Page 5

Mode d'emploi

Ruban à LED, blanc chaud/blanc froid, 5 m

N° de commande 1553051

Utilisation prévue

Le produit sert comme décoration et/ou éclairage à effet à l’intérieur de locaux. Il ne peut être monté et utilisé que dans des locaux secs et fermés.

Grâce à la bande adhésive prévue au-dessous du bandeau à LED, il est possible de le xer sur des

objets appropriés comme des meubles par exemple. À l'aide de la télécommande Touch IR, vous pouvez sélectionner 2 couleurs d'éclairage (blanc chaud et blanc froid) et varier la luminosité sans palier. La commande des LED de la bande à LED s'effectue à l'aide d'une unité de commande spéciale dont

l'alimentation est assurée par le bloc d'alimentation enchable fourni. Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du produit est

interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous risquez de

l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d’entreprises et toutes les appellations de produits indiqués sont des marques déposées par chaque propriétaire. Tous droits réservés.

Contenu

• Ruban à LED

• Unité de contrôle avec récepteur IR

• Télécommande Touch IR comprenant une pile

• Bloc d’alimentation enchable

• Jeu d'accessoires (2 vis pour la xation de l'unité de contrôle, adhésif double-face)

• Mode d'emploi

Mode d’emploi actualisé

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

Explication des symboles

Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc

électrique.

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des

consignes importantes du mode d'emploi qui doivent impérativement être respectées.

L'appareil est conforme à la classe de protection III. Sous la classe de protection III sont

répertoriés les appareils électriques avec une alimentation à basse tension (< 50 volts) avec transformateur de protection ou piles/accus/énergie solaire, etc.

Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation.

Consignes de sécurité

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non respect des consignes de sécurité et des instructions d’utilisation du présent mode d’emploi. En outre, la garantie est annulée dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet, veuillez donc éviter de laisser les enfants jouer avec. Les enfants ne sont pas en mesure d’évaluer les risques liés à la mauvaise manipulation d’appareils électriques. Le produit contient également de petites pièces et des piles. Apportez donc une attention toute particulière lors de l’utilisation en présence d’enfants.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de

secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de vapeurs et de

solvants.

• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégezle contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

- présente des traces de dommages visibles,

- ne fonctionne plus correctement,

- a été rangé dans des conditions inadéquates sur une longue durée, ou

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible

hauteur, sufsent pour endommager l’appareil.

• N’allumez jamais l’appareil immédiatement quand il vient de passer d’une pièce froide à une pièce chaude. L’eau de condensation qui en résulterait pourrait détruire l'appareil dans le pire des cas. Laissez l’appareil s’acclimater à la température ambiante avant de le brancher et de le mettre en marche. Cela peut prendre plusieurs heures selon les circonstances.

• Adressez-vous à un technicien, si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement du produit. Faites effectuer les travaux d'entretien, d'adaptation et les réparations uniquement par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Sécurité électrique

• La prise réseau, sur laquelle l’appareil est branché, doit être facilement accessible.

• Comme source de tension, seul le bloc d'alimentation fourni doit être utilisé.

• Comme source de tension pour le bloc d'alimentation, utilisez uniquement une prise de courant en parfait état de marche et qui soit raccordée au réseau d'alimentation public. Avant

de brancher le bloc d'alimentation, vériez si la tension indiquée sur le bloc d'alimentation

correspond à la tension de votre compagnie d'électricité.

• Si le bloc d'alimentation est endommagé, ne le touchez pas : il existe un danger de mort par électrocution ! Coupez d'abord la tension d'alimentation de la prise du réseau sur laquelle le bloc d'alimentation est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel approprié de sorte que la prise de courant soit déconnectée sur tous les pôles). Seulement après, débranchez le bloc d'alimentation de la prise de courant. Éliminez le bloc d'alimentation endommagé en respectant l'environnement et ne l'utilisez plus. Remplacez-le par un autre du même type !

• Ne jamais brancher ou débrancher les blocs d'alimentation quand vous avez les mains mouillées.

• Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à cet effet.

• Lors de l'installation du produit, assurez-vous que les câbles ne soient pas écrasés, pliés ou endommagés par des bords coupants.

• Le cordon d’alimentation n’est pas remplaçable. S’il est endommagé, le produit dans son ensemble doit être mis au rebut.

• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent accrochées à ceux-ci. Cela entraîne des risques de blessures.

• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par temps d'orage.

• Débranchez le produit de l’alimentation électrique lorsqu’il n’est pas utilisé sur une longue période.

c) Assemblage, raccordement et fonctionnement

• Le produit doit être monté et utilisé uniquement à l’intérieur de locaux secs et fermés.

• Le produit ne doit jamais être humide ou mouillé, avec le bloc d’alimentation enchable, il existe un danger de mort par électrocution !

• Utilisez le produit seulement sous un climat tempéré, mais pas sous des climats tropicaux.

• Dans les installations industrielles, il convient d'observer les directives en matière de prévention des accidents relatives aux installations et aux matériels électriques des associations professionnelles.

• Ne suspendez pas d'objets sur le produit et ne le couvrez pas.

• Attention ! Précautions à prendre avec les lampes à LED : Ne regardez pas dans le faisceau de lumière LED ! Ne le regardez pas directement ou avec des instruments optiques !

• Les ampoules LED intégrées sont montées de manière permanente et ne peuvent pas être remplacées.

• Lorsqu’il est en fonctionnement, conservez le produit hors de portée des objets ou matériaux

facilement inammables.

d) Pile (télécommande)

• Respecter la polarité lors de la mise en place de la pile.

• An d’éviter des dégâts causés par des fuites dues aux piles, retirez-les de la télécommande si elle n’est pas utilisée sur une longue période. Des piles qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau ; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles corrompues.

• Conservez les piles hors de la portée des enfants. Ne pas laisser les piles sans surveillance, car elles risquent d'être avalées par des enfants ou des animaux domestiques.

• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne tentez jamais de recharger des piles classiques non rechargeables. Un risque d'explosion existe.

Eléments de commande et pièces détachées

OFF ON

BRI+

BRI-

1 Bloc d’alimentation enchable 2 Ruban à LED 3 Raccordement à quatre pôles 4 Fiche à 4 broches 5 Fiche ronde à basse tension 6 Prise ronde 7 Unité de contrôle

431

8 Œillet de xation (des deux côtés) 9 Récepteur IR 10 Émetteur IR (non visible) 11 Télécommande Touch IR 12 Compartiment des piles (non visible) 13 2 vis (non illustrées) 14 Ruban adhésif double-face (non illustré)

Page 6

Montage et branchements

a) Installer et xer l'unité de commande

Avant le montage, assurez-vous que le récepteur IR (9) de l'unité de contrôle soit positionné de

manière à ce qu'une bonne réception des signaux de commande de la télécommande IR soit possible (champ de transmission libre entre l'émetteur IR (10) et le récepteur IR).

Montez l'unité de contrôle (7) de manière à ce qu'elle soit protégée de tout éclairage puissant ou

En fonction du lieu de montage, il peut être utile de protéger l'unité de commande contre une

Avant un montage nal de l'unité de commande ou du récepteur IR, vériez si elle fonctionne.

• L'unité de contrôle (7) peut être installée grâce à ses deux œillets de xation (8). En fonction de l'emplacement

• Fixez le récepteur IR (9) à un endroit approprié par ex. avec une bande de ruban adhésif ou une attache

b) Montage du bandeau à LED

Grâce au ruban adhésif placé au-dessous du bandeau à LED (2), vous pouvez l'installer sur des surfaces appropriées p. ex. sur des meubles.

Ne pliez pas le bandeau à LED.

• Déroulez complètement le bandeau à LED.

• Nettoyez soigneusement la surface de montage prévue pour le collage du bandeau à LED de toute

• Enlevez la bande de protection par étape et collez bien le bandeau à LED.

c) Raccordement du bandeau à LED à l'unité de commande

• Relier le raccordement à quatre

• Le branchement peut être sécurisé avec un morceau de ruban adhésif an qu'il ne se détache pas

d) Raccordement du bloc d'alimentation

• Reliez la che ronde à basse tension (5) à la prise ronde (6).

• Branchez le bloc d'alimentation (1) sur une prise de courant en parfait état de marche reliée au réseau

des rayons directs du soleil car sinon les signaux de l'émetteur IR seront reétés. Avec une plus

grande luminosité ambiante, la commande de l'unité de contrôle devient impossible ou la portée se réduit fortement.

luminosité ambiante trop intense par un cache au-dessus et sur le côté an que le récepteur IR

puisse fonctionner correctement.

choisi pour le montage, vous pouvez également utiliser un attache câble ou de l'adhésif (14) fourni.

Lorsque vous vissez l'unité de commande pour la xer, veillez lors du perçage ou vissage à ne

pas endommager des câbles ou des canalisations.

spéciale pour les câbles.

Le bandeau à LED doit être installé de telle sorte qu'il ne soit jamais exposé à des contraintes

mécaniques. Elle ne doit pas non plus être montée de sorte qu'il soit possible de marcher dessus, car cela l'endommagerait.

poussière, saleté et graisse, car le ruban adhésif pourrait à nouveau se décoller de la surface.

- Ne forcez surtout pas en appuyant.

- Important ! Il faut noter que le ruban adhésif peut laisser des traces durables sur la surface de montage.

pôles (3) à la che à quatre broches (4) de l'unité de contrôle.

Assurez-vous que les indications des raccordements coïncident (symbole de la èche sur la che (4) devant correspondre à la marque « +12V » du bandeau à LED).

accidentellement.

électrique public.

+12V

Élimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec

les ordures ménagères. À la n de sa durée de vie, mettez au rebut l’appareil conformément aux

dispositions légales en vigueur.

Retirez éventuellement la pile insérée dans la télécommande et recyclez-la séparément du produit.

b) Piles/batteries

Le consommateur nal est légalement tenu (ordonnance relative à l'élimination des piles

usagées) de rapporter toutes les piles ; il est interdit de les jeter dans les ordures ménagères.

Les piles contenant des substances toxiques sont marquées par le symbole ci-contre, qui

signie qu’elles ne doivent pas être jetées avec les ordures ménagères. Les désignations pour

le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation

gure sur les piles, par ex. sous le symbole de poubelle ci-contre).

Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.

Vous serez ainsi en conformité avec vos obligations légales et contribuerez à la protection de l’environnement.

Données techniques

a) Généralités

Consommation d’énergie totale ............24 W maxi

Conditions de fonctionnement ..............de 0 à +40 °C ; 0 – 95 % d'humidité relative

Conditions de stockage ........................de -10 à +45 °C ; 0 – 95 % d'humidité relative

b) Ruban à LED

Longueur ..............................................5 m

Section (L x H) ......................................10 x 2,5 mm

Nombre de LED ....................................150 (type 5050)

Couleur d’éclairage ...............................blanc chaud/blanc froid

Classe de protection .............................III

Poids .....................................................206 g

c) Bloc d’alimentation enchable

Tension/courant d’Aentrée ...................100 - 240 V/CA, 50/60 Hz, 0,6 A maxi

Tension/courant de sortie .....................12 V/CC, 2 A

Longueur du câble ................................1,5 m

d) Unité de contrôle

Tension d'entrée ...................................12 V/CC

Tension/courant de sortie .....................12 V/CC, 2 A

Angle de détection IR ...........................environ 120°

Dimensions (La x Lo x H) .....................35 x 50 x 22 mm

Poids .....................................................22 g

e) Télécommande Touch IR

Alimentation ..........................................1 pile de type CR2025

Portée ...................................................8 m maxi

Dimensions (Lo x La x H) .....................85 x 51 x 7 mm

Poids .....................................................22 g (incluant la pile)

Télécommande Touch IR

La pile est déjà insérée à la livraison. Retirez la bande de protection en matière plastique dans le compartiment des piles situé au dos de la télécommande. La télécommande est prête à l'emploi.

a) Fonctions de la télécommande

Orientez l'émetteur IR (10) vers le récepteur IR (9) lorsque la touche correspondante ou le panneau de commande est activé(e).

Touche ON allumer le bandeau à LED Touche OFF éteindre le bandeau à LED Touche rotative du variateur « champ bleuâtre : couleur de l'éclairage blanc froid champ jaunâtre : couleur de l'éclairage blanc chaud Touche BRI+ augmenter la luminosité Touche BRI- réduire la luminosité Touche CW sélectionner la couleur de l’éclairage « blanc froid » Touche WW sélectionner la couleur de l’éclairage « blanc chaud »

Allumez d'abord le bandeau à LED en activant toujours la touche ON avant de sélectionner la couleur de l'éclairage ou de varier l'intensité des LED.

» régler la luminosité de la couleur sans palier :

b) Remplacement de la pile dans la télécommande

Un changement de pile est nécessaire lorsque la portée de la télécommande se réduit ou si l’unité de contrôle ne réagit plus aux commandes de la télécommande.

• Ouvrez le clip de verrouillage du compartiment de la pile (12) avec p. ex. un tournevis plat.

• Retirez le support de la pile et la pile.

• Remplacez la pile bouton épuisée par une nouvelle de 3 V de type CR2025. Lors de l'insertion de la pile, respectez bien la polarité (attention : plus/+ et moins/-). Le pôle positif de la pile-bouton est marqué avec le symbole « + » et doit être orienté vers le fond de la télécommande.

• Réintroduisez le support de la pile dans la télécommande jusqu'à ce qu'il s'enclenche. Veillez bien à l'orientation correcte et n’utilisez pas la force.

Entretien et nettoyage

• Débranchez toujours le produit avant de le nettoyer. Retirez l'adaptateur secteur de la prise de courant .

• N‘utilisez en aucun cas des produits de nettoyage agressifs, à base d‘alcool ou toute autre solution chimique, car ceux-ci pourraient endommager les matériaux et nuire au bon fonctionnement.

• Extérieurement, le produit doit être uniquement essuyé avec un chiffon propre, doux et sec.

Distribué par Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Ces instructions d'utilisation sont publiées par CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Tous droits réservés, y-compris ceux de traduction.

La reproduction par n'importe quelle méthode, p. ex. photocopies, microlms, ou la capture dans des systèmes de

traitement électronique des données exigent l'approbation écrite préalable de l'éditeur. La réimpression, même partielle,

est interdite. Les instructions d'utilisation reètent les spécications techniques applicables au moment de l'impression.

Page 7

Gebruiksaanwijzing

LED-strip, warm wit/koud wit, 5 m

Bestelnr. 1553051

Doelmatig gebruik

Het product dient voor decoratieve of effectbelichting binnenshuis. Het mag alleen in droge, gesloten ruimtes binnenshuis worden geplaatst en gebruikt.

U kunt de LED-strip met de op de onderkant aangebrachte kleefstrip op daarvoor geschikte objecten, bijv. meubels, bevestigen. Via de meegeleverde touch-IR-afstandsbediening kunt u één van de 2 lichtkleuren (warm wit en koud wit) kiezen en de lichtsterkte traploos dimmen. De aansturing van de LED's van de LED-strip geschiedt via een speciale besturingseenheid, waarvan de stroomtoevoer geschiedt via een meegeleverde netvoedingadapter.

In verband met veiligheid en normering zijn aanpassingen en/of wijzigingen van dit product niet toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok, enz. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Leveringsomvang

• LED-strip

• Regeleenheid met IR-ontvanger

• Touch-IR-afstandsbediening incl. batterij

• Stekkertransformator

• Toebehorenset (2 schroeven voor bevestiging van de regeleenheid, dubbelzijdig plakband)

• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw

gezondheid bestaat bijv. door elektrische schokken.

Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze

gebruiksaanwijzing die beslist opgevolgd moeten worden.

Het apparaat is gebouwd volgens beschermingsniveau III. Onder veiligheidsklasse III vallen

elektrische apparaten die werken op lage spanning (< 50 Volt) met een veiligheidstransformator of batterijen/accu’s/zonne-energie, enz.

Het pijl-symbool ziet u waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen. Kinderen kunnen de gevaren verbonden aan het op onjuiste wijze omgaan met elektrische apparaten niet inschatten. Bovendien bevat het product kleine onderdelen en batterijen. Wees daarom in aanwezigheid van kinderen bijzonder voorzichtig.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk speelgoed kunnen worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product:

- zichtbaar is beschadigd,

- niet meer naar behoren werkt,

- gedurende langere tijd onder ongunstige omstandigheden is bewaard of

- tijdens het vervoer aan hoge belastingen onderhevig is geweest.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is overgebracht. De condens die hierbij wordt gevormd, kan het product onder bepaalde omstandigheden onherstelbaar beschadigen. Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.

• Neem contact op met een vakman wanneer u twijfelt over de werkwijze, de veiligheid of de aansluiting van het product. Laat onderhouds-, aanpassings- en reparatiewerkzaamheden uitsluitend door een vakman of een servicewerkplaats uitvoeren.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere technisch specialisten.

b) Elektrische veiligheid

• Het stopcontact waarop het apparaat aangesloten wordt, moet gemakkelijk bereikbaar zijn.

• Gebruik als spanningsbron uitsluitend de meegeleverde netadapter.

• Als spanningsbron voor de netvoedingadapter mag uitsluitend een goedgekeurd stopcontact van het openbare elektriciteitsnet gebruikt worden. Controleer voor het aansluiten van de netvoedingadapter op het stopcontact of de op de netvoedingadapter aangegeven spanning overeenkomt met de spanning van uw stroomleverancier.

• Raak de netadapter niet aan wanneer deze beschadigingen vertoont; levensgevaar door een elektrische schok! Schakel eerst de netspanning van het stopcontact uit, waarop de netadapter is aangesloten (door de bijbehorende zekering uit te schakelen of eruit te draaien, aangesloten FI-aardlekschakelaar uit te schakelen, zodat het stopcontact van alle polen ontkoppeld is). Trek daarna pas de stekker van de netadapter uit het stopcontact. Zorg ervoor, dat de beschadigde netadapter op milieuvriendelijke wijze wordt verwijderd en gebruik hem niet langer. Vervang de netadapter door een identiek exemplaar.

• Netadapters mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.

• Trek de netadapter nooit aan het netsnoer uit het stopcontact, maar trek deze er altijd aan de daarvoor bestemde greepvlakken uit.

• Wanneer u het product installeert, zorg er dan voor dat de kabels niet platgedrukt, geknikt of door scherpe randen beschadigd worden.

• Het elektrische snoer kan niet worden vervangen. Als dat beschadigd is, moet het hele product weg worden gegooid.

• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat kans op verwondingen.

• Haal de netadapter om veiligheidsredenen bij onweer altijd uit het stopcontact.

• Trek de stekker uit het stopcontact als u het product voor langere tijd niet denkt te zullen gebruiken.

c) Installatie, aansluiten en gebruik

• Het product mag uitsluitend in droge, afgesloten binnenruimtes geïnstalleerd en gebruikt worden.

• Het product mag niet vochtig of nat worden; gebeurt dit met de stekkertransformator dan bestaat levensgevaar door elektrische schokken!

• Gebruik het product alleen in een gematigd maar niet in een tropisch klimaat.

• In commerciële instellingen moeten de toepasselijke ongevallenpreventievoorschriften voor elektrische installaties en bedrijfsmiddelen worden nageleefd.

• Hang geen voorwerpen aan het product en bedek het niet.

• Let op, led-licht: Niet in de led-lichtstraal kijken! Niet direct en evenmin met optische instrumenten bekijken!

• De gebruikte LED-lichtbronnen zijn vast ingebouwd. U kunt die niet zelf vervangen.

• Houd het product, als u het gebruikt, uit de buurt van licht ontvlambare voorwerpen of materialen.

d) Batterij (afstandsbediening)

• Zorg ervoor dat de batterij met de juiste polariteit in het product wordt gelegd.

• Verwijder de batterij als de afstandsbediening gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen kunnen bij contact met de huid verwondingen opleveren door brandend zuur. Bij het werken met beschadigde batterijen moet u daarom veiligheidshandschoenen dragen.

• Bewaar batterijen buiten bereik van kinderen. Laat batterijen niet rondslingeren omdat ze door kinderen of huisdieren ingeslikt kunnen worden.

• Batterijen mogen niet uit elkaar gehaald, kortgesloten of verbrand worden. Probeer nietoplaadbare batterijen nooit op te laden. Er bestaat explosiegevaar!

Bedieningselementen en afzonderlijke delen

OFF ON

BRI+

BRI-

1 Stekkertransformator 2 LED-strip 3 Vierpolige aansluiting 4 Vierpolige bus 5 Ronde laagvoltagestekker 6 Ronde bus 7 Controle-eenheid 8 Bevestigingsoog (aan beide zijden)

9 IR-ontvanger 10 IR-zender (niet zichtbaar) 11 Touch-IR-afstandsbediening 12 Batterijvak (niet afgebeeld) 13 2x schroeven (niet afgebeeld) 14 Tweezijdig plakband (niet afgebeeld)

431

5 6

Page 8

Montage en aansluiting

a) Bevestigen van de controle-eenheid

Let er vóór de montage op dat de IR-ontvanger (9) van de regeleenheid zo geplaatst is dat een

probleemloze ontvangst van de stuursignalen van de IR-afstandsbediening mogelijk is (directe zichtverbinding tussen de IR-zender (10) en de IR-ontvanger).

Installeer de regeleenheid (7) zo dat deze tegen fel licht of directe zonnestralen beschermd

Afhankelijk van de installatieplek helpt het, om de bovenkant en zijkanten van de besturingseenheid

Controleer voordat u de controle-eenheid resp. de IR-ontvanger denitief monteert of er contact

• De regeleenheid (7) kan met twee bevestigingsogen (8) vastgeschroefd worden. Afhankelijk van de

• Bevestig de IR-ontvanger (9) op een daarvoor geschikte plaats bijv. met een stuk plakband of een

is, omdat anders de IR-zender overstraald wordt. Bij een teveel aan buitenlicht is anders geen bediening van de regeleenheid mogelijk of neemt de reikwijdte zeer sterk af.

af te dekken tegen overmatige omgevingshelderheid, zodat de IR-ontvanger correct kan werken.

wordt gemaakt.

installatieplaats kunt u hem ook met kabelbinders of tweezijdig plakband (14) vastmaken.

Als u de regeleenheid vastschroeft, let er bij het boren resp. vastschroeven op dat er geen kabels

of leidingen beschadigd worden.

kabelbinder.

b) Installatie van de LED-strip

De LED-strip (2) kan door de zich aan de onderkant bevindende kleefstrip op daarvoor geschikte oppervlakken, zoals van bijv. meubels, aangebracht worden.

De LED-strip moet zo worden aangebracht dat de strip niet blootgesteld is aan mechanische

belasting. Monteer de led-strip zodanig dat niemand erop kan stappen; hierdoor raakt de strip

beschadigd.

Knik de LED-strip niet.

• Rol de LED-strip helemaal af.

• Verwijder van het oppervlak waarop u de LED-strip aan wilt brengen zorgvuldig alle stof, vuil en vet omdat de kleefstrip anders weer van het oppervlak loskomt.

• Trek de beschermingsstrip in delen van de kleefstrip af en plak de LED-strip vast.

- Gebruik echter geen geweld bij het vastdrukken.

- Belangrijk! Het is te zien dat de kleefstrip permanente sporen op het oppervlak achter kan laten waarop de strip is aangebracht.

c) Aansluiten van de LED-strip op de regeleenheid

• Verbind de vierpolige

aansluiting (3) met de vierpolige uitgangsbus (4) van de regeleenheid.

Let erop dat de opschriften van de aansluitingen overeenkomen (pijlsymbool op de aansluitingsbus (4) moet gericht zijn op het opschrift „+12V“ van de LED-strip).

• De steekverbinding kan met een stukje plakband tegen onbedoeld loskomen worden beschermd.

+12V

d) Aansluiting van de netadapter

• Steek de ronde laagspanningsstekker (5) in de ronde bus (6).

• Steek de stekkertransformator (1) in een stopcontact dat aangesloten is op het openbare

elektriciteitsnetwerk.

Touch-IR-afstandsbediening

Bij aevering is de batterij al in het apparaat geplaatst. Trek de plastic beschermstrook uit het batterijvak aan

de achterkant van de afstandsbediening. De afstandsbediening is gereed voor gebruik.

a) Functies van de afstandsbediening

Richt de IR-zender (10) op de IR-ontvanger (9), wanneer u de bijbehorende toets resp. het bedienveld aanraakt.

Toets ON LED-strip inschakelen Toets OFF LED-strip uitschakelen Touch-dimwiel “ Blauw veld: koud witte lichtkleur Geel veld: warm witte lichtkleur Toets BRI+ Lichtsterkte verhogen Toets BRI- Lichtsterkte verlagen Toets CW Lichtkleur “koud wit” kiezen Toets WW Lichtkleur “warm wit” kiezen

b) De batterij in de afstandsbediening vervangen

• Ontgrendel de klemclip van het batterijvak (12) met bijvoorbeeld een platte schroevendraaier.

• Trek de batterijhouder uit de afstandsbediening en haal de oude batterij uit de houder.

• Vervang de lege knoopcel met een nieuwe 3 V knoopcel van het type CR2025. Let er bij het plaatsen van de batterij op dat de polariteit juist is (letten op plus/+ en min/-). De pluspool van de knoopcel is gemarkeerd met het symbool "+" en moet naar de onderkant van de afstandsbediening wijzen.

• Steek de batterijhouder weer in de afstandsbediening terug tot deze hoorbaar vastklikt. Let daarbij op de juiste richting en gebruik geen overmatige kracht!

” Lichtsterkte van de lichtkleur traploos regelen:

Zet de LED-strip altijd eerst met de toets ON aan voordat u de lichtkleur kiest of de LED’s dimt.

Vervang de batterij wanneer het bereik van de afstandsbediening afneemt of de regeleenheid niet meer reageert op de afstandsbediening.

Reiniging en onderhoud

• Verbreek voor iedere reiniging de verbinding met de stroombron. Haal de netvoedingadapter uit de contactdoos.

• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten, omdat het materiaal beschadigd of de werking zelfs belemmerd kan worden.

• De buitenkant van het product hoeft alleen met een schone, zachte en droge doek schoon afgewreven te worden.

Afvoer

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product

aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

Verwijder evt. geplaatste batterijen uit de afstandsbediening en gooi deze afzonderlijk van het

product weg.

b) Batterijen

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen in

te leveren; weggooien met het huisvuil is niet toegestaan.

Batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze

mogen niet met het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen gratis afgeven bij de verzamelpunten van uw gemeente, onze lialen of overal

waar batterijen worden verkocht. Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.

Technische gegevens

a) Algemeen

Totaal vermogensverbruik ....................max. 24 W

Bedrijfscondities ................................... 0 tot +40 ºC, 0 – 95 % relatieve luchtvochtigheid

Opslagcondities .................................... -10 tot +45 ºC, 0 – 95% relatieve luchtvochtigheid

b) LED-strip

Lengte................................................... 5 m

Doorsnede (B x H) ................................ 10 x 2,5 mm

Aantal LED’s ......................................... 150 (type 5050)

Lichtkleur .............................................. warm wit/koud wit

Beschermingsklasse ............................. III

Gewicht ................................................. 206 g

c) Stekkertransformator

Ingangsspanning/-stroom ..................... 100 - 240 V/AC, 50/60 Hz, max. 0,6 A

Uitgangsspanning/-stroom .................... 12 V/DC, 2 A

Lengte kabel ......................................... 1,5 m

d) Controle-eenheid

Ingangsspanning .................................. 12 V/DC

Uitgangsspanning/-stroom .................... 12 V/DC, 2 A

IR-detectiehoek .................................... ca. 120°

Afmetingen (B x L x H)..........................35 x 50 x 22 mm

Gewicht ................................................. 22 g

e) Touch-IR-afstandsbediening

Voeding.................................................1x knoopcel van het type CR2025

Bereik ................................................... max. 8 m

Afmetingen (L x B x H)..........................85 x 51 x 7 mm

Gewicht ................................................. 22 g (inclusief batterij)

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Deze gebruiksaanwijzing is een publicatie van CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No.8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle rechten, vertaling inbegrepen,

voorbehouden. Voor reproducties van welke aard dan ook, bijv. fotokopie, microverlming of registratie in elektronische

gegevensverwerkingsapparatuur, is de schriftelijke toestemming van de uitgever vereist. Reproductie, ook gedeeltelijke, is niet toegestaan. Deze gebruiksaanwijzing is conform de technische stand ten tijde van het ter perse gaan.
